莱卡1201使用方法

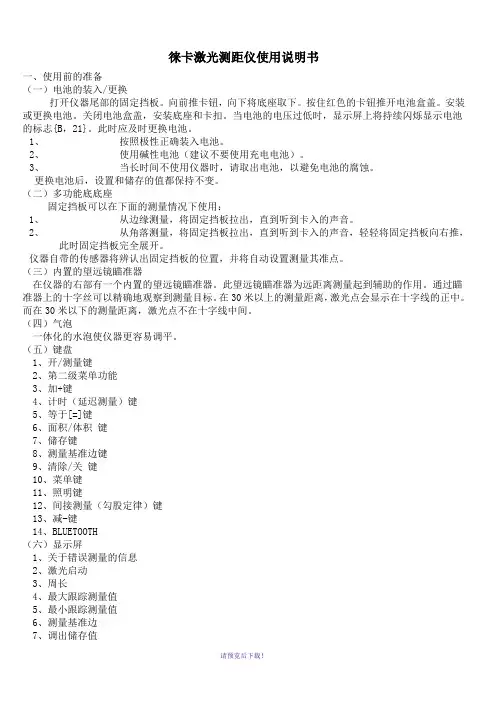

徕卡激光测距仪使用说明书
徕卡激光测距仪使用说明书一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
徕卡1201全站仪后方交会操作说明
徕卡1201全站仪后方交会操作说明
第一步选择2程序点击继续，如图一
（图一）
第二步选择2设站点击继续，如图二
（图二）
选择你做使用的作业，配置集：TCRP反射棱镜：徕卡小棱镜棱镜常数：17.5mm，如图三
（图三）
点击配置进入配置菜单，自动定位选择：3D点击继续，如图四
（图四）
回到图三，点击继续，进入测站设置，方法选择后方赫尔墨特
输入测站号，仪器高输入0，选择好已知点所在的作业，已知点选择现在测量所有点点击继续，如图五
（图五）
进入下图点号处，选择你所需观测CPIII点的第一点，点击ALL，如图六
（图六）
观测完第一点后，在点号处选择第二点，手动照准第二点，
点击ALL如图七
（图七）
观测完第二点后，选择第三点点号，此时仪器会自动旋转到此位置，点击ALL即可，照此方法一直观测下去，直到后方交会8点完成，点击计算进入下图，如图八
（图八）
点击换页，进入下图如图九
（图九）
至此界面，如果Y、X、H 误差都小于1mm,点击设置，确认即可。
至此，全站仪后方交会工作完成。
(整理)徕卡测距仪使用说明书
徕卡测距仪使用说明书：一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮，向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖，安装底座和卡扣。
当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池（建议不要使用充电电池）。
3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。
更换电池后，设置和储存的值都保持不变。
（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。
2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。
（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离，激光点会显示在十字线的正中。
而在30米以下的测量距离，激光点不在十字线中间。
（四）气泡一体化的水泡使仪器更容易调平。
（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。
浅谈莱卡1201 全站仪的使用方法
浅谈莱卡1201+全站仪的使用方法摘要：沪杭客运专线工程测量中，莱卡系列1201+全站仪起到了比较突出的作用，如何更好的运用全站仪，使莱卡1201+全站仪发挥最大的功效，下面从仪器调校、仪器安置、作业管理、仪器设置、测量、放样、日常保养几个方面进行简单阐述。
关键词:仪器设置测量放样一、引言随着社会经济和科学技术不断发展，测绘技术水平也相应地得到了迅速地提高。
测绘作业手段也有了一个质的飞越，测绘仪器设备由过去的光学经纬仪，逐渐过渡到半站仪，以至到现在的全站仪。
随着仪器设备不断的创新，工作效率不断地得到提升，同时也对我们操作全站仪提出了更高的要求。
二、使用前仪器综合调校从存放到工作环境，每度温差1℃大约需要适应时间2分钟。
所以在室内与室外温差较大的情况下，应让仪器适应外界环境15-30分钟，然后进行操作。
使用前仪器需进行综合调校以消除仪器自身误差。
在测定仪器误差前，应使用电子水准气泡整平仪器。
此时基座、脚架和地面必须稳固安全，避免振动和干扰。
同时仪器必须避免强热闪烁或空气扰动。
这里所说的综合调校是用程序进行的，莱卡全站仪在正常使用情况下一般只需组合校准和补偿器校准。
1.组合校准是指:补偿器纵向和横向指标差、竖直角指标差、水平照准误差、ATR零位误差。
在主菜单，工具，检查&校准菜单，选择组合校准（l,t,i,c,ATR）。
2.补偿器校准是指：补偿器纵向和横向指标差。
通常情况下每次使用全站仪前都需要进行补偿器校准，而组合校准可以一个星期校准一次。
三、仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。
将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.按PROG 键并持续2秒钟以打开仪器。
按 SHIFT (F12) 以进入，在此状态下可对仪器进行，整平和激光对中。
4.移动脚架腿，并转动基座脚螺旋，使激光对准地面点。
5.伸缩脚架腿整平圆水准器。

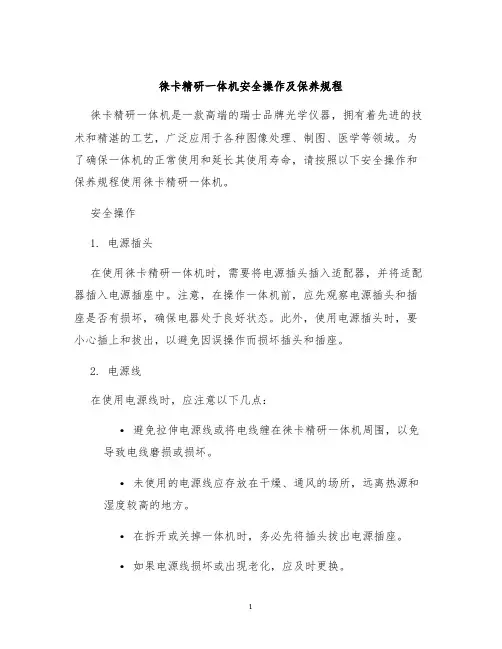

徕卡精研一体机安全操作及保养规程
徕卡精研一体机安全操作及保养规程徕卡精研一体机是一款高端的瑞士品牌光学仪器，拥有着先进的技术和精湛的工艺，广泛应用于各种图像处理、制图、医学等领域。
为了确保一体机的正常使用和延长其使用寿命，请按照以下安全操作和保养规程使用徕卡精研一体机。
安全操作1. 电源插头在使用徕卡精研一体机时，需要将电源插头插入适配器，并将适配器插入电源插座中。
注意，在操作一体机前，应先观察电源插头和插座是否有损坏，确保电器处于良好状态。
此外，使用电源插头时，要小心插上和拔出，以避免因误操作而损坏插头和插座。
2. 电源线在使用电源线时，应注意以下几点：•避免拉伸电源线或将电线缠在徕卡精研一体机周围，以免导致电线磨损或损坏。
•未使用的电源线应存放在干燥、通风的场所，远离热源和湿度较高的地方。
•在拆开或关掉一体机时，务必先将插头拔出电源插座。
•如果电源线损坏或出现老化，应及时更换。
3. 操作面板徕卡精研一体机的操作面板上拥有多个控制开关和按钮。
在使用操作面板前，必须明确其功能和操作步骤，并按照正确的流程操作以确保设备正常运转。
此外，注意不要在操作面板上强压，避免损坏面板和控制按钮。
4. 场景操作在使用镜头和视觉系统时，应尽量避免直接将其暴露在高温、低温、潮湿或灰尘较多的环境中。
在使用过程中，要留意镜头的清洁和保养，以确保视线清晰和图像质量。
保养规程1. 日常保养日常保养包括清洁、维护和检查。
在每次使用徕卡精研一体机后，应及时对机身外部进行清洁和擦拭，以保持机身表面的干净和光滑。
此外，应定期对镜头进行清洁，以确保清晰的视线和图像质量。
请记住，清洁千万要小心，避免弄坏镜头、机身，或污染镜头和机身。
2. 更换灯泡在徕卡精研一体机的使用过程中，灯泡是经常需要更换的部件，其寿命的长短与每天使用次数、环境温度等因素有关。
因此，在检测灯泡有问题时，必须及时更换以保证其正常使用。
在更换灯泡时，务必记得先拔掉插头，以避免电击。
3. 相关装置的保养徕卡精研一体机是由许多部件组成的，如电机、传动系统、液晶屏幕等等。

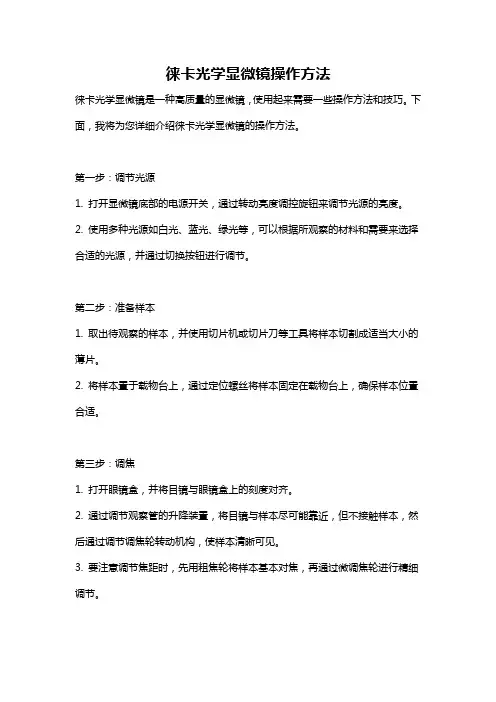

徕卡光学显微镜操作方法
徕卡光学显微镜操作方法徕卡光学显微镜是一种高质量的显微镜，使用起来需要一些操作方法和技巧。
下面，我将为您详细介绍徕卡光学显微镜的操作方法。
第一步：调节光源1. 打开显微镜底部的电源开关，通过转动亮度调控旋钮来调节光源的亮度。
2. 使用多种光源如白光、蓝光、绿光等，可以根据所观察的材料和需要来选择合适的光源，并通过切换按钮进行调节。
第二步：准备样本1. 取出待观察的样本，并使用切片机或切片刀等工具将样本切割成适当大小的薄片。
2. 将样本置于载物台上，通过定位螺丝将样本固定在载物台上，确保样本位置合适。
第三步：调焦1. 打开眼镜盒，并将目镜与眼镜盒上的刻度对齐。
2. 通过调节观察管的升降装置，将目镜与样本尽可能靠近，但不接触样本，然后通过调节调焦轮转动机构，使样本清晰可见。
3. 要注意调节焦距时，先用粗焦轮将样本基本对焦，再通过微调焦轮进行精细调节。
第四步：调节放大倍数1. 徕卡光学显微镜通常使用10倍至100倍的倍率，通过旋转目镜上的物镜切换器或者直接换上不同倍数的物镜，可以改变显微镜的放大倍数。
2. 每次切换倍率后，都需要重新调节焦距以保持样本的清晰可见。
第五步：调节光源方向和强度1. 通过显微镜底部的光源调节旋钮，可以调节光源的方向和强度，以便更好地观察样本。
2. 正常情况下，光源应该从样本底部照射并通过样本透射到目镜中。
第六步：观察和记录1. 调节好焦距和放大倍数后，即可通过目镜观察样本。
2. 可以使用调焦轮进行微调，以获取更清晰的图像。
还可以通过调节光源以改变样本的亮度和对比度，以便更好地观察细节。
3. 可以使用显微镜上的调节旋钮来对样本进行聚焦，旋转显微镜的聚焦盘或调节螺丝，观察到不同焦点的图像。
4. 还可以使用显微镜上的目镜游标盘来测量或记录样本的尺寸。
第七步：注意事项1. 在使用显微镜之前，要确保工作区域干净整洁，并保护好显微镜以防止刮擦或污染。
2. 使用显微镜时，要轻柔地操作，避免碰撞和震动。
莱卡1201使用方法
1
1
1
马达驱动
1
1
1
1
1
自动目标识别与照准（ATR）
1
1
1
1
超级搜索（PS）
1
1
导向光（EGL）
可选
可选
可选
1
1
1
1
遥控器RCS1100
可选
可选
可选
可选
可选
可选
可选
SmartStation（ATX1230）
可选
可选
可选
可选
可选
可选
可选
角度测量
类型
1201
1202
1203
1205
精度（ISO17123-3）
湿度?
?95%，无凝结
容量?
3.8Ah
调焦范围?
?1.7m至无穷远
操作时间?
?6–8小时
数据存储
工作环境?
内存
?CF卡（32MB和256MB）
工作温度?
?-20°C～+50°C
仪器内存?
32MB（可选）
存放温度?
?-40°C～+70°C
数据存储量?
?～1750/MB
防尘/防水?
（IEC60529）?
?IP54
接口?
?RS232，蓝牙（可选）
PinPointR300
500m/>500m（柯达灰板：90%反射率）
最短测程
1.5m
圆棱镜长测程
7500m/>10000m
光斑尺寸
20m处
约7mm×14mm
100m处
约12mm×40mm
测量原理
PinPointR100
莱卡电子水准仪操作规程
莱卡电子水准仪操作规程电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。
将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.移动脚架腿，并转动基座脚螺旋。
4.伸缩脚架腿整平水准器。
5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。
6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。
7. 前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。
2. 使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面：Job：作业名称；Oper：操作人员；Comt1：作业描述1；Comt2：作业描述2；：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号； H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺3. 描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。
1.选择BF双转点测量模式：2、选择BF常规测量模式：3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式： 5、选择aBF返测模式： 6、选择aBF常规测量模式： 7、选择aBFFB返测模式： 8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
望远镜
电池（GEB187）
放大倍数?
?32×
类型?
?Lithium 锂电池，可充电
物镜孔径?
?40 mm
电压?
? V
视场角?
1°30’（100 m处: ）
容量?
调焦范围?
? m 至无穷远
操作时间?
?6 – 8 小时
数据存储
工作环境?
内存
?CF卡（32MB和256MB）
工作温度?
?-20°C ～ +50°C
精度（ISO17123-3）
Hz, V
1"
2"
3"
5"
最小显示单位
"
测量原理
对径绝对式连续测量
补偿器
方式
竖轴中心电子双轴补偿器
补偿范围
4’
设置精度
"
"
"
"
距离测量（IR）
精度（ISO17123-3）
标准模式/测量时间
2mm+2ppm / 秒
快速模式/测量时间
5mm+2ppm / 秒
跟踪模式/测量时间
仪器内存?
32MB（可选）
存放温度?
?-40°C ～ +70°C
数据存储量?
?～ 1750 / MB
防尘/防水?
（IEC60529）?
?IP54
接口?
?RS232，蓝牙（可选）
湿度?
?95%，无凝结
600 m / 500 m
小棱镜（GMP101）
500 m / 400 m
反射片（60mm×60mm）
55 m
最短测量距离
m / 5 m
最大速度（LOCK模式）
切向（标准测距模式）
在100 m处: 25 m /秒，在20 m处: 5 m /秒
径向（跟踪测距模式）
4 m /秒
工作原理
数字影像处理（激光束）
PinPoint R100/R300无棱镜测距（RL）
精度/测量时间（标准偏差，ISO17123-4）（目标在阴影中，阴天）
无棱镜 < 500 m
3 mm + 2 ppm / 一般为3-6秒，最大16秒
无棱镜 > 500 m
5 mm + 2 ppm / 一般为3-6秒，最大16秒
长测程（LO）
5 mm + 2 ppm / 一般为3-6秒，最大16秒
工作范围（一般大气条件）
5 m – 150 m
精度
定向精度
在100处: 5 cm
机载应用程序
系统集成程序
自动点测量，悬高测量，定向与高程传递，后方交会，赫尔墨特后方交会，局部后方交会，目标偏置，面积测量，边长投影计算
标配可上载程序
测量，设站，COGO，放样，
可选可上载程序
隐蔽点测量，参考线，参考面，导线测量，道路放样，定线工具包，多测回测角，定义坐标系
测程（大气：一般/好）
PinPoint R100
170 m / >170 m （柯达灰板：90%反射率）
PinPoint R300
500 m / >500 m （柯达灰板：90%反射率）
最短测程
m
圆棱镜长测程
7500 m / >10000 m
光斑尺寸
20 m 处
约7 mm ×14 mm
100 m 处
约12 mm ×40 mm
测量原理
PinPoint R100
相位法测量（同轴可见红色激光）
PinPoint R300
系统分析（同轴可见红色激光）
自动目标识别与照准（ATR）
精度/测量时间
< 2 mm / 3-4秒
ATR/LOCK 测程（一般大气条件）
圆棱镜（GPR1）
1000 m / 800 m
360°棱镜（GRZ4）
?
*
与GPS1200具有相同的操作系统和数据库，任何一台TPS1200都可方便地升级为目前世界上独一无二的新型测量仪器：SmartStation
徕卡Leica TPS1200 全站仪 技术规格
型号
?
TC
TCR
TCRM
TCA
TCP
TБайду номын сангаасRA
TCRP
角度测量
1
1
1
1
1
1
1
距离测量（IR）
1
1
1
1
1
1
1
PinPoint无棱镜测量（RL）
?
1
1
?
?
1
1
马达驱动
?
?
1
1
1
1
1
自动目标识别与照准（ATR）
?
?
?
1
1
1
1
超级搜索（PS）
?
?
?
?
1
?
1
导向光（EGL）
可选
可选
可选
1
1
1
1
遥控器RCS1100
可选
可选
可选
可选
可选
可选
可选
SmartStation（ATX1230）
可选
可选
可选
可选
可选
可选
可选
角度测量
类型
1201
1202
1203
1205
瑞士徕卡LEICA TPS1201全站仪TPS1202
TPS1200是徕卡最新开发的高端全站仪，充满令人兴奋的技术新特点，集快速、精确、易使用、高可靠于一身，可完成未曾有过的最艰巨的测量任务，并且可以做到更好、更有效。TPS1200的最亮点是可以和GPS完全地融为一体
?
?
*
在全站仪的操作方式中首次实现多语种切换，无需重装操作系统，就可方便地把英文显示转换为中文显示
马达驱动
最大速度
旋转速度
45°/秒
超级搜索（PS）
工作范围
圆棱镜（GPR1）
200 m
360°棱镜（GRZ4）
200 m（很好地对准仪器）
小棱镜（GMP101）
100 m
最短测量距离
5 m
搜索时间
典型搜索时间
< 10秒
最大速度
最大旋转速度
45°/秒
工作原理
数字影像处理 (扇型旋转激光)
导向光（EGL）
?
*
高可靠的实时操作系统RTOS，独树一帜的图形化显示界面，仪器操作直观易学
?
*
新型PinPoint无棱镜测量技术，具有抗干扰目标的能力，确保测量成果的可靠，无棱镜测程可达500m以上，单圆棱镜测程更是高达10000 m
?
*
可见指示激光和测距激光为同一光束的无棱镜测量方式，光斑小，所见即所得，对拐点、边缘等特征位置的测量凸现其无比的优越性
5mm+2ppm / <秒
最小显示单位
m
测程（大气：一般/好）
圆棱镜（GPR1）
3000 m / 3500 m
360°棱镜（GRZ4）
1500 m / 2000 m
小棱镜（GMP101）
1200 m / 2000 m
反射片（60mm×60mm）
250 m
最小测程
m
测量原理
相位法测量（同轴不可见红外光）
?
*
ATR的CCD频率成倍提高，并且抗干扰光的能力确保测量成果准确、可靠
?
*
PowerSearch超级搜索功能的智能设置，进一步提高了目标识别与跟踪的性能与效率
?
*
通过系统集成和可上载方式，向用户开放了更多（约12个）的应用测量程序
?
*
内置调制解调器的RX1200镜站无线遥控设备，可构成最简洁的单人操作系统
