差分时钟拓扑分析
差分时钟拓扑分析
Pegasus YU 一、仿真条件
采用差分时钟缓冲驱动器SY100EP14作为驱动器和接收器。
将IBIS模型转为Cadence 仿真的DML模型，进行差分信号完整性的仿真（LVPEC）。
模型采用3.3V供电的模型。
仿真75MHz差分时钟信号，环境为Typical。
二、仿真过程
a)PMC推荐拓扑
b)USI推荐拓扑
c) EMC 推荐拓扑
三、分析及改进
很显然，上面的三种波形，都不满足时钟信号单调性的要求。
EMC 的设计，由于不正确的偏置，导致输入电压摆幅过大。
USI 的设计，没有加电源和地之间的电容，对电源平面受到的干扰考虑不足。
将PMC 的设计中，串接AC 电容的容值改为1uf ，见下图仿真波形，没有波形的优良改善。
单调性仍然不过
上面PMC推荐的拓扑，是据同事所说，PMC有这样串接AC电容的连接方式。
根据打印出来的PMC差分时钟设计部分原理图，从晶振到时钟驱动芯片，没有串接AC电容。
从晶振的datasheet上看，也没有推荐使用AC串接电容。
所以，下面采用不串接AC耦合电容的拓扑。
很显然，去除AC耦合电容后，波形得到改善，接收到的时钟信号已满足单调性要求。
因此，应采用PMC推荐设计（不串接AC耦合电容）。
可以看到，上面的波形仍然存在塌陷，属于不良的波形，仍然有可能影响单调性。
因此，需要继续进行改进。
之前的偏置上下拉部分，是放在靠近驱动器的一端。
根据经验，放在接收器一边将会更好的吸收反射。
改进的拓扑：
很明显，波形已得到很好的改善。
对于时钟信号边沿的单调性要求，已达到要求。
并且电平部分的过冲也得到控制。
四、结论
1)采用下图的拓扑方式连接差分时钟信号（即PMC的推荐）
2）提供直流偏置的电阻部分，必须放置于靠近接收器的地方。
距离接收器不要超过14mm，越近越好。
3）两根耦合差分线的直流偏置部分，必须对称放置。
五、进一步验证
Fast和Slow是两种极限仿真条件。
如果在这两种条件下，时钟能够满足信号完整性要求，那么实际的信号就不会出问题。
即便不能满足Fast和Slow条件，只要typical条件下足够好，实际情况下，出问题的概论会很小。
仿真结果，在fast, slow下都能满足单调性要求。
Fast波形：
Slow波形
End。
时钟同步和拓扑同步
时钟同步和拓扑同步
时钟同步和拓扑同步是在不同领域中使用的两种不同的同步概念。
时钟同步是指在计算机和通信系统中，不同设备或节点之间的时钟保持同步，确保它们在相同的时间基准下操作。
时钟同步在系统中起着重要的作用，因为许多操作和协议需要相互协调的时间基准。
常见的时钟同步方法包括使用网络时间协议（Network Time Protocol, NTP）或专用的时钟同步协议，通过时间同步服务器将不同设备的时钟调整到一致的时间。
拓扑同步是指在动力系统和网络中，各个节点之间的状态保持同步，即节点之间的相互作用使得它们的状态在时间上保持一致。
拓扑同步在许多领域都有应用，如电力系统、生物系统、物理系统等。
节点之间的相互作用可以通过耦合函数或控制算法来实现，以使节点的状态达到同步。
拓扑同步的研究包括同步性分析、稳定性分析和设计同步控制器等内容。
需要注意的是，时钟同步和拓扑同步虽然在同步的概念上有相似之处，但其应用领域和实现方法有所不同。
时钟同步主要涉及到时间基准的统一，在计算机和通信系统中具有重要的作用；而拓扑同步主要关注节点之间的状态同步，涉及到动力系统和网络中的相互作用，并在不同领域中有广泛的应用。
差分放大电路的工作原理
差分放大电路的工作原理差分放大电路的工作原理基于差分输入信号的放大和相位逆转。
通过合理设置电路参数和拓扑结构，可以实现对不同频率范围的信号进行差分放大，并在输出端得到符合要求的放大信号。
一、差分放大电路的示意图和基本工作原理差分放大电路一般由两个共模信号输入端和一个差模信号输出端组成。
下图展示了一个基本的差分放大电路示意图。
[image]图1 基本差分放大电路示意图在差分放大电路中，输入端的两个信号V1和V2分别与两个输入电阻R1和R2相连。
两个输入电阻串联在一起，可以看作一种差分输入电路。
输出端的信号Vout与两个电阻R3和R4相连，输出信号的放大程度与这两个电阻的大小有关。
接下来，我们根据差分放大电路的基本示意图，详细介绍其工作原理。
1、差分输入信号差分输入信号是指两个输入端的信号之间的差值。
在实际应用中，这两个输入信号可能是来自传感器、放大器、传输线等。
当这两个信号的接收、传输、处理过程是一致的时候，我们称其为共模信号；反之，称其为差模信号。
差分放大电路能够放大差分输入信号的主要原因在于它能够对共模信号和差模信号分别进行处理，并最终得到差模信号的放大输出。
2、差分放大和相位逆转在差分放大电路中，我们一般会通过一个共源共极型场效应管或者双极晶体管来实现对差分输入信号的放大。
这些放大器的特点是能够将输入信号放大，并将放大后的信号的相位逆转180度。
当输入信号V1和V2同时增大时，放大器会对其进行放大，并通过输出端Vout输出差分放大后的信号。
此时，输出信号与输入信号V1和V2之间的差值是放大的，反之亦然。
这种差分放大和相位逆转的特性使得差分放大电路在抑制共模干扰、增强信号质量等方面有着独特的优势。
二、差分放大电路的主要工作特性差分放大电路相对于单端放大电路具有一些独特的工作特性。
在实际应用中，我们可以通过调节电路参数、选取合适的电路拓扑结构等方法来实现对其工作特性的优化。
1、抑制共模干扰共模干扰是指在传感器、放大器、传输线等系统中，由于接地线、电源线、环境噪声等原因引入的干扰。
pll ip核差分时钟
pll ip核差分时钟
PLL IP核差分时钟是一种基于锁相环（Phase-Locked Loop, PLL）技术的IP核，用于生成差分时钟信号。
PLL是一种电路技术，用于将输入的参考时钟信号锁定到特定的频率和相位，然后输出一个稳定的时钟信号。
差分时钟是一种由两个相反相位的时钟信号组成的信号，常用于高速数据传输和抗干扰能力较强的应用中。
PLL IP核差分时钟通常包括以下主要组成部分：
1. 相频比较器（Phase-Frequency Detector, PFD）：用于比较输入的参考时钟信号和反馈时钟信号的相位和频率差异，并产生一个控制电压。
2. 锁相环滤波器（Loop Filter）：用于滤波和平滑相频比较器输出的控制电压，以提供稳定的控制信号给振荡器。
3. 振荡器（VCO）：根据控制信号的变化，产生一个相应频率的时钟信号。
4. 分频器（Divider）：将振荡器输出的时钟信号进行分频，以满足特定的时钟频率要求。
5. 反馈路径：将分频后的时钟信号反馈给相频比较器，与参考时钟信号进行比较，实现锁相环的闭环控制。
通过调整PLL的参数和反馈路径，可以实现对输出时钟信号频率和相位的精确控制。
PLL IP核差分时钟广泛应用于数字系统中，例如高速数据传输接口（如PCIe、USB、以太网等）、高性能处理器、通
信系统等。

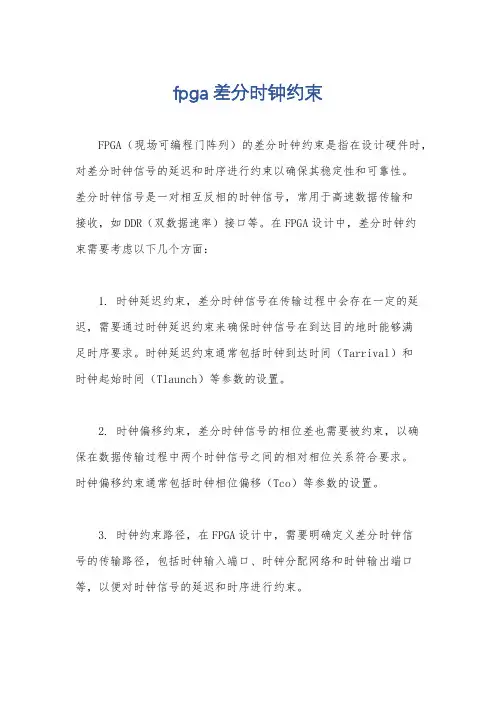

fpga差分时钟约束
fpga差分时钟约束
FPGA（现场可编程门阵列）的差分时钟约束是指在设计硬件时，对差分时钟信号的延迟和时序进行约束以确保其稳定性和可靠性。
差分时钟信号是一对相互反相的时钟信号，常用于高速数据传输和
接收，如DDR（双数据速率）接口等。
在FPGA设计中，差分时钟约
束需要考虑以下几个方面：
1. 时钟延迟约束，差分时钟信号在传输过程中会存在一定的延迟，需要通过时钟延迟约束来确保时钟信号在到达目的地时能够满
足时序要求。
时钟延迟约束通常包括时钟到达时间（Tarrival）和
时钟起始时间（Tlaunch）等参数的设置。
2. 时钟偏移约束，差分时钟信号的相位差也需要被约束，以确
保在数据传输过程中两个时钟信号之间的相对相位关系符合要求。
时钟偏移约束通常包括时钟相位偏移（Tco）等参数的设置。
3. 时钟约束路径，在FPGA设计中，需要明确定义差分时钟信
号的传输路径，包括时钟输入端口、时钟分配网络和时钟输出端口等，以便对时钟信号的延迟和时序进行约束。
4. 时钟分析工具，FPGA厂商通常提供专门的时钟约束分析工具，如Xilinx的Timing Analyzer和Altera的TimeQuest等，用于帮助设计工程师对差分时钟信号进行时序分析和约束设置。
总之，差分时钟约束在FPGA设计中起着至关重要的作用，能够确保差分时钟信号的稳定传输和可靠工作，是设计工程师需要重点关注和合理设置的一部分。
通过合理的差分时钟约束设置，可以最大程度地提高FPGA设计的性能和可靠性。

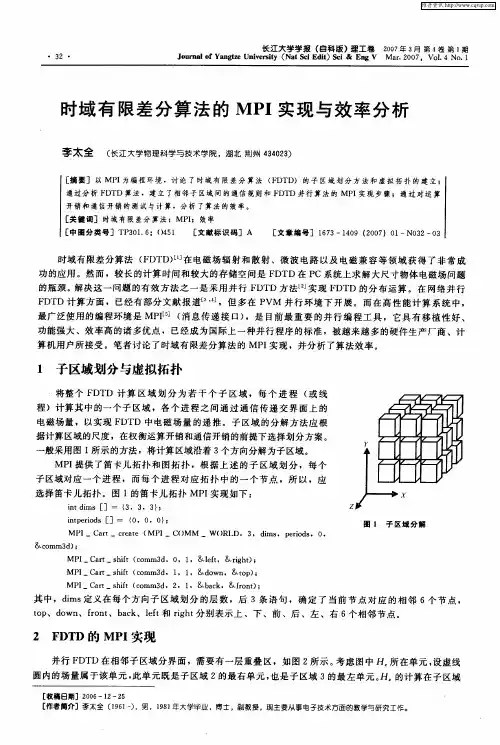

时域有限差分算法的MPI实现与效率分析
Ｆ ＴＤ计算 方 面 ，已经 有部 分文 献 报 道 “ ，但 多 在 Ｐ Ｄ ］ ＶＭ 并 行 环境 下开 展 。而 在 高性 能 计算 系 统 中 ， 最 广泛使 用的编 程环境 是 ＭＰ Ｌ 消 息 传递 接 口） Ｉ］（ ５ ，是 目前 最 重 要 的并 行 编 程工 具 ，它 具 有移 植 性好 、
功 能强大 、效率 高的诸 多优点 ，已经成 为国际上 一种并 行程 序的标 准 ，被 越来 越多 的硬件 生产厂 商 、计 算机用 户所 接受 。笔者讨 论 了时域 有限差分 算法 的 ＭＰ 实现 ，并分 析 了算 法效率 。 Ｉ
子区域划分与虚拟拓扑
将整 个 Ｆ Ｔ 计 算 区 域 划 分 为 若 干 个 子 区域 ，每 个 进 程 （ 线 Ｄ Ｄ 或
Ｍ ＰＩ
—
ｚ
图 １ 子 区域 分解
—
Ｃａ ｔ— ｃ ｅ ｔ （Ｍ ＰＩ— Ｃ（ Ｍ Ｍ ｒ ｒａｅ ）
Ｗ （ ＲＩＤ。 ３， ｄ ｍｓ ｐ ｒｏ ｓ ０。 ） ｉ 。 ｅ ｉｄ ，
８ ｃ ｍｍ３ ） Ｌｏ ｄ：
Ｍ ＰＩ Ｃａ ｔ ｓ ｉ （ ｏ ｒ — ｈ ｆ ｃ ｍｍ３ ｔ ｄ。 ０ ｌ ＆ ｌｆ ， ＆ ｒ ｈ ） 。 ， ｅｔ ｉ ｔ； ｇ
通 过 分 析 Ｆ ＇ 算 法 。建 立 了相 邻 子 区域 间 的通 信 规 则 和 Ｆ Ｔ 并 行 算 法 的 ＭＰ 实 现 步 骤 ；通 过 对运 算 ＤＩ 、 Ｄ Ｄ Ｄ Ｉ 开 销 和 通 信 开 销 的 测试 与计 算 ，分 析 了算 法Ｉ
［ 图 分类 号 ］ ＴＰ ０ ． ；Ｏ ５ 中 ３１６ ４１ ［ 献标 识 码 ］ Ａ 文 ［ 章编 号 ］ １７ 文 ６３—１０ （０ ７ １ ０ ２ ３ ４９ ２０ ）０ 一Ｎ ３ —０

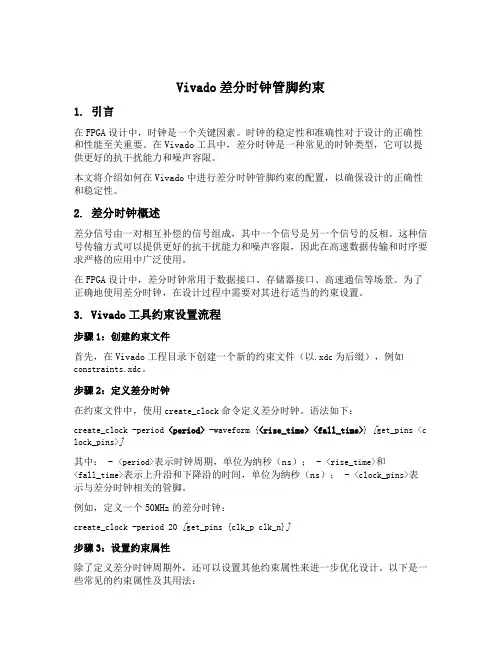

vivado差分时钟管脚约束
