三菱触摸屏使用CF卡的方法
三菱触摸屏使用教程
指示灯为OFF状态的设置，按图画 红圈的都要设置
指示灯为ON状态的设置，按图画红 圈的都要设置
按钮状态为OFF时文本设置
按钮状态为ON时文本设置,完成后确 认，看效果。
属性修改后的效果
停止按钮设置，右键单击一创建的 按钮，选择复制按钮。然后粘贴
把软元件设置为M1
文本设置为停止，然后确认
下一步
下一步
下一步
结束
这时我们就进入编辑窗口，点击确 认，建立画面一。
画面编辑
启动按钮的制作，点击任务栏的开 关按钮，选择位开关。如下图所示:
在画面窗口拉出一个按钮框格，这 时我们需要设置按钮的属性
属性更改，鼠标右键单击刚才的按 钮，出现菜单。选择属性更改。
基本设置，软元件设置为M0点动。
三菱触摸屏GOT1000的画面制 作
一、首先我们要在我的电脑打开编 辑软件GT Desingner2
软件打开
新建Leabharlann 点击下一步，其他不设置设置GOT类型为GT10**320X240其 他设置为默认
下一步
把连接机器设置为MELSEC-FX类型 的PLC完成之后点击下一步
I/F设置为标准RS-422，完成后点击 下一步
指示灯制作
更改指示灯的属性，和按钮的属性 更改一样的。
指示等的文本更改
三、把一创建完成的画面下载到 GOT，
下载到GOT
下一步
把梯形图下载到PLC
三菱触摸屏使用CF卡的方法
三菱触摸屏使用CF卡的方法三菱触摸屏下载或上传画面有两种方法：一个是使用串口电缆，一个是使用CF卡。
如果对于画面比较少的情况，使用串口电缆可以说比较方便，但对于画面比较多的情况下，再使用串口电缆就比较麻烦了，一个是时间需要长，另外一个是有可能经常会遇到下载最后几画面时下载不成功的情况，这时你就不得不重新下载了。
就拿我遇到的情况，下载70多个画面使用串口电缆大概需要45分钟左右，实在是让人难以忍受，而且因为串口易受干扰的缘故，经常遇到到最后几个画面时下载不成功的情况发生。
这时，你就需要考虑使用CF卡下载或上传画面程序了。
下面简要介绍三菱触摸屏使用CF卡下载或上传画面的步骤。
一、下载画面（到CF卡）1、触摸屏操作（1）插入CF卡到触摸屏CF插槽800)this.width=800”data-cke-saved-src=“data/attachment/portal/201308/10/120037b h5zwezwachmhu44.jpg”>（2）CF卡开关打到ON，指示灯亮800)this.width=800”data-cke-saved-src=“data/attachment/portal/201308/10/120037a 1xpg1o2s8f10fm0.jpg”>（3）同时按触摸屏左上角，左下角和右上角，再松开手时，出现下面的系统设定画面：800)this.width=800”data-cke-saved-src=“data/attachment/portal/201308/10/120037u dttyzyswx3dyw6c.jpg”>（4）点击“DATA＆OSCOPY”按钮，出现数据拷贝画面：800)this.width=800”data-cke-saved-src=“data/attachment/portal/201308/10/120037n 1r2vxoe1vpxerap.jpg”>（5）按SEL箭头按钮，选择“INNER MEMORY→MEMORY CARD”，再按COPY按钮，出现一个确认画面，按OK按钮确认。
三菱触摸屏(人机界面)常见问题解析
三菱触摸屏(人机界面)常见问题解析三菱触摸屏F940G0T-BWD-C有没代替型号？更换需要什么变动吗？三菱触摸屏F940G0T-BWD-C现在已经停产了，可以用GT1050-QBBD这款代替的，都是5.7寸，2色的。
两者软件不同，F940使用的是DU软件，GT1050使用的JT-DESIGN(设计)软件，需要用JT软件把DU软件导出来在转换就可以啦！GT10系列触摸屏相关GT1030三菱触摸屏如何使用USB进行数据传输？使用USB转232电缆 + QC30R2 连接，注意要在软件中选择合适的COM口三菱触摸屏突然断电了，之后会怎么动作？瞬时掉电<5ms时，继续动作。
长时间停电、电压低的时候，触摸屏动作停止；恢复上电之后将会自动重启。
三菱触摸屏液晶屏有亮点、黑点，而且闪烁，是不是触摸屏不好？三菱触摸屏有亮点(一直点亮的点)和黑点(不点亮的点)发生是液晶屏的特性。
液晶屏中有非常多的显示元件，因此不能保证100％不出现亮点和黑点。
此外，根据显示色不同，可能有闪烁出现。
出现亮点、黑点或者闪烁，并不是产品不好或者故障，而是其特性。
如何在三菱触摸屏系统菜单当中进行通讯监视？可以通过同时触摸屏幕左右上角进入系统菜单，然后触摸‘通讯设置’，接着触摸‘通讯监视’，其中黑底白字部分表示不执行发送或者接收。
三菱触摸屏的触摸定位不准确，如何校准？进入触摸屏系统菜单设置界面，选择‘校准’菜单，精确点击[+]号直到返回菜单设置界面即可三菱触摸屏实用菜单功能的启动方式。
1.无工程数据时，上电之后，触摸OK键即可以显示实用菜单。
2.显示编写的画面时，默认出厂设置是触摸左上角，即可显示实用菜单。
3.在画面中设置扩展功能开关，选择实用菜单，即可显示实用菜单。
使用三菱触摸屏时如何让窗口自动弹出？为窗口切换软元件赋值,数值为指定弹出窗口的编号即可。
GT10系列三菱触摸屏可以仿真吗使用GT Simulator3新软件可以仿真，软件版本需要在1.22Y以上支持。
CF卡的操作
备份PMC时选择第四项“ SYSTEM DATA SAVE ” ,在选择该项目下的“PMC-RA”或“PMC-SB”即可。
（注：通过这种方法备份数据，备份的是系统数据的整体，下次恢复或调试其他相同机床时，可以迅速的完成。
但是数据为机器码且为打包形式，不能在计算机上打开。
）1）首先要将20#参数设定为4 表示通过M-CARD进行数据交换2）要在编辑方式下选择要传输的相关数据的画面（以参数为例）按下软健右侧的[OPR](操作)，对数据进行操作。
按下右侧的扩展建[?][READ]表示从M-CARD读取数据，[PUNCH]表示把数据备份到M-CARD[ALL]表示备份全部参数，[NON-0]表示仅备份非零的参数执行即可看到[EXECUTE]闪烁，参数保存到M-CAID中。
通过这种方式备份数据，备份的数据以默认的名字存于M-CARD中。
如备份的系统参数器默认的名字为“CNCPARAM”（注：把100#3 NCR设定为1可让传出的参数紧凑排列）(从M-CARD输入参数时选择[READ])使用这种方法再次备份其他机床相同类型的参数时，之前备份的同类型的数据将被覆盖。
若要给备份的数据起自定义的名称，则可以通过[ALL IO]画面进行。
按下MDI面板上按下[操作] 键，出现可备份的数据类型，以备份参数为例：按下[参数]键。
按下[操作] 键，出现可备份的操作类型。
[F READ] 为在读取参数时按文件名读取M-CARD中的数据[N READ] 为在读取参数时按文件号读取M-CARD中的数据[PUNCH] 传出参数[DELETE] 删除M-CARD中数据在向M-CARD中备份数据时选择[PUNCH]，按下该键出现如下画面输入要传出的参数的名字例如[HDPRA]，按下[F 名称]即可给传出的数据定义名称，执行即可。
通过这种方法备份参数可以给参数起自定义的名字，这样也可以备份不同机床的多个数据。
对于备份系统其他数据也是相同。
三菱M70调试技术总结
MITSUBISHI M70 ★机床特定操作说明下面所说的“软键”都是指系统显示屏上的按键■ 程序从系统传到CF卡的步骤1、按键盘“MAINTE”健1次或2次直到系统显示屏上出现“I/O”字样的界面2、按“I/O”软键1次3、按“区域切换”软键选择“A装置” 4、按“装置选择”软键再按“存储器”软键再按“文件名”软键再按“接收一览表”软键用上下光标选择目标程序按键盘上“INPUT”健2次这时程序被选定5、按“区域切换”软键选择“B装置” 6、按“装置选择”软键再按“存储卡”软键最后按“转送A→B”软键。
这时程序被传到CF卡上■ 程序从CF传到系统的步骤1、按键盘“MAINTE”健1次或2次直到系统显示屏上出现“I/O”字样的界面2、按“I/O”软键1次3、按“区域切换”软键选择“A装置” 4、按“装置选择”软键再按“存储卡”软键再按“文件名”软键再按“接收一览表”软键用上下光标选择目标程序按键盘上“INPUT”健2次这时程序被选定5、按“区域切换”软键选择“B装置” 6、按“装置选择”软键再按“存储器”软键最后按“转送A→B”软键。
这时程序被传到系统上■ 直接执行CF卡上程序的步骤1、将机床模式选为“自动”方式2、按“搜索”软键再按“存储卡”软键用上下光标健选择目标程序最后按键盘上“INPUT”这时程序被选定其内容显示在系统显示屏上注意①CF卡上程序的命名要符合三菱M70系统的规定否则会出现“搜索错误”报警提示这时按上下光标键可消除该提示②当CF卡从系统取出后被执行的程序随即消失也就是说程序不会被保存到系统的存储器中③程序也可以在“MDI”方式下执行■ DNC在线加工的操作步骤前提系统侧不需要任何设置电脑侧WINPIN软件上的设置如下--- 打开“WINPCIN”软件点击“RS232 Config”选项--- 选择“Text Format”选项--- 将Comm port端口选为“Com 1” Baudrate波特率选为“38400” Parity奇偶校验选为“Even” Data bits数据位选为“7” Stop bits停止位选为“2” --- 点击“Save保存”或点击“Save amp Activate保存和激活”再点击“Back返回” DNC在线加工的操作步骤1、将系统侧机床模式打到“DNC”方式按“循环启动”按钮这时循环启动按钮指示灯被点亮系统侧准备接收电脑侧的程序2、电脑侧点击WINPCIN软件上“Send Data发送数据”选项找到程序后双击程序即可注意①必须为系统侧先按下循环启动按钮后电脑侧才可发送数据否则系统侧接收不到程序②如果系统侧出现“计算机连接错误”请检侧WINPCIN侧的通讯设置是否被激活或系统侧的进给倍率是否为0 ③程序执行完后如果将机床打到其它的方式程序自动消失也就是说程序不会被保存到系统的存储器中■ 系统时间设定1、按键盘“MONITOR”健1次按系统显示屏下方右扩展键“→”1次或2次直到系统显示屏上出现“积分时间”字样的界面2、按系统显示屏下方的“时间设定”软键1次3、根?萏崾旧瓒ā叭掌谑奔浼捌渌 奔洹?■ 打开PLC的步骤1、按键盘“DIAGN”健1次按系统显示屏下方左扩展键“←”1次或2次直到系统显示屏上出现“I/F诊断”字样的界面2、按“模式输出”软键1次输入密码M8050/1按键盘上的“INPUT”键1次3、按键盘上的“F0”键1次进入PLC界面注意若密码设定错误将无法进入PLC界面密码错误的表现就是按键盘上的“F0”键时系统显示屏上无变化。
菱M调试
MITSUBISHI M70★机床特定操作说明：下面所说的“软键”都是指系统显示屏上的按键；■程序从系统传到CF卡的步骤：1、按键盘“MAINTE”健1次或2次，直到系统显示屏上出现“I/O”字样的界面；2、按“I/O”软键1次；3、按“区域切换”软键，选择“A：装置”；4、按“装置选择”软键，再按“存储器”软键，再按“文件名”软键，再按“接收一览表”软键，用上下光标选择目标程序，按键盘上“INPUT”健2次，这时程序被选定；5、按“区域切换”软键，选择“B：装置”；6、按“装置选择”软键，再按“存储卡”软键，最后按“转送：A→B”软键。
这时程序被传到CF卡上；■程序从CF传到系统的步骤：1、按键盘“MAINTE”健1次或2次，直到系统显示屏上出现“I/O”字样的界面；2、按“I/O”软键1次；3、按“区域切换”软键，选择“A：装置”；4、按“装置选择”软键，再按“存储卡”软键，再按“文件名”软键，再按“接收一览表”软键，用上下光标选择目标程序，按键盘上“INPUT”健2次，这时程序被选定；5、按“区域切换”软键，选择“B：装置”；6、按“装置选择”软键，再按“存储器”软键，最后按“转送：A→B”软键。
这时程序被传到系统上；■直接执行CF卡上程序的步骤：1、将机床模式选为“自动”方式；2、按“搜索”软键，再按“存储卡”软键，用上下光标健选择目标程序，最后按键盘上“INPUT”，这时程序被选定，其内容显示在系统显示屏上；注意：① CF卡上程序的命名要符合三菱M70系统的规定，否则会出现“搜索错误”报警提示，这时按上下光标键可消除该提示；②当CF卡从系统取出后，被执行的程序随即消失，也就是说程序不会被保存到系统的存储器中；③程序也可以在“MDI”方式下执行；■DNC在线加工的操作步骤：前提：系统侧不需要任何设置；电脑侧WINPIN软件上的设置如下：--- 打开“WINPCIN”软件，点击“RS232 Config”选项；--- 选择“Text Format”选项；--- 将Comm port（端口）选为“Com 1”；Baudrate（波特率）选为“38400”；Parity（奇偶校验）选为“Even”；Data bits（数据位）选为“7”；Stop bits（停止位）选为“2”；--- 点击“Save（保存）”，或点击“（Save & Activate保存和激活）”，再点击“Back（返回）”;DNC在线加工的操作步骤：1、将系统侧机床模式打到“DNC”方式，按“循环启动”按钮，这时循环启动按钮指示灯被点亮（系统侧准备接收电脑侧的程序）；2、电脑侧点击WINPCIN软件上“Send Data（发送数据）”选项找到程序后双击程序即可；注意：①必须为系统侧先按下循环启动按钮后电脑侧才可发送数据，否则系统侧接收不到程序；②如果系统侧出现“计算机连接错误”，请检侧WINPCIN侧的通讯设置是否被激活或系统侧的进给倍率是否为0；③程序执行完后，如果将机床打到其它的方式，程序自动消失，也就是说程序不会被保存到系统的存储器中；■系统时间设定：1、按键盘“MONITOR”健1次，按系统显示屏下方右扩展键“→”1次或2次，直到系统显示屏上出现“积分时间”字样的界面；2、按系统显示屏下方的“时间设定”软键1次；3、根据提示设定“日期，时间及其他时间”；■打开PLC的步骤：1、按键盘“DIAGN”健1次，按系统显示屏下方左扩展键“←”1次或2次，直到系统显示屏上出现“I/F诊断”字样的界面；2、按“模式输出”软键1次，输入密码：M8050/1，按键盘上的“INPUT”键1次；3、按键盘上的“F0”键1次，进入PLC界面；注意：若密码设定错误，将无法进入PLC界面，密码错误的表现就是按键盘上的“F0”键时系统显示屏上无变化。
三菱触摸屏 -GOT-A900系列操作手册(入门篇)
A-5
A-5
介绍
感谢您选择三菱 GOT（图形操作终端）。 在使用该设备之前，请仔细阅读本手册，以在使用时发挥设备的最佳性能。
内容
有关手册 ................................................................................. A- 8 本手册所包含的缩略语及专用术语 ........................................................... A- 9
4.4.1 为屏幕切换设定触摸键功能 ......................................................... 4- 4 4.4.2 设定水平面显示功能 ............................................................... 4- 7 4.4.3 设定指针仪表盘显示功能 ........................................................... 4- 9 4.4.4 设置报警列表显示功能 ............................................................. 4-11 4.5 保存创建的屏幕数据 ................................................................... 4-13 4.6 读取保存的屏幕数据 ................................................................... 4-14
数控机床读记忆卡步骤
一.CF卡初期格式化步骤：
1将NC的I/O频道设定为4，设定页面按【setting】进入，如下图：
2关闭CNC系统及机台总电源；
3打开机台电控箱，将安装好的PCMCIA接口的CF卡插入到FANUC 0i主机的【CNMC】插槽，安装时注意方向，不可用力过猛；
4进入NC的BOOT界面，方法为：同时按住屏幕下方最右边的两个软建,如下图：
同时开启NC电源，直到出现如下画面：
格式化完成后，退出BOOT界面，重启系统，退出步骤如下：
如果一切正常，格式过的CF卡，就可以在FANUC0i系统中使用了。
如程式的存储，备份，调用等。
二．PCMCIA卡在FANUC0i系统上的使用
Oi-MB PCMCIA读取程序操作步骤
将NC记忆体的资料拷贝到(M-CARD)的步骤
将(M-CARD)资料拷贝到NC记忆体的步骤：
M-CARD程式刪除步骤
选择(M-CARD)DATA执行；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

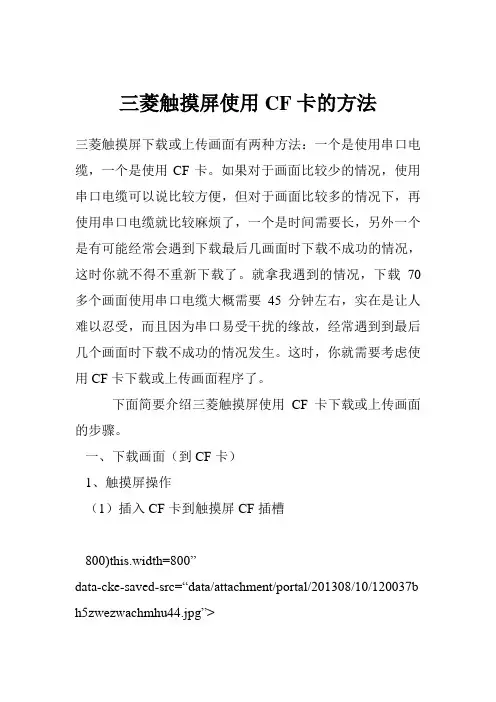

三菱触摸屏使用CF卡的方法
三菱触摸屏下载或上传画面有两种方法：一个是使用串口电缆，一个是使用CF卡。
如果对于画面比较少的情况，使用串口电缆可以说比较方便，但对于画面比较多的情况下，再使用串口电缆就比较麻烦了，一个是时间需要长，另外一个是有可能经常会遇到下载最后几画面时下载不成功的情况，这时你就不得不重新下载了。
就拿我遇到的情况，下载70多个画面使用串口电缆大概需要45分钟左右，实在是让人难以忍受，而且因为串口易受干扰的缘故，经常遇到到最后几个画面时下载不成功的情况发生。
这时，你就需要考虑使用CF卡下载或上传画面程序了。
下面简要介绍三菱触摸屏使用CF卡下载或上传画面的步骤。
一、下载画面（到CF卡）
1、触摸屏操作
（1）插入CF卡到触摸屏CF插槽
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120037b h5zwezwachmhu44.jpg”>
（2）CF卡开关打到ON，指示灯亮
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120037a 1xpg1o2s8f10fm0.jpg”>
（3）同时按触摸屏左上角，左下角和右上角，再松开手时，出现下面的系统设定画面：
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120037u dttyzyswx3dyw6c.jpg”>
（4）点击“DATA＆OSCOPY”按钮，出现数据拷贝画面：800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120037n 1r2vxoe1vpxerap.jpg”>
（5）按SEL箭头按钮，选择“INNER MEMORY→MEMORY CARD”，再按COPY按钮，出现一个确认画面，按OK按钮确认。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120037v xc4jf9atfqqewi4.jpg”>
（6）把触摸屏中的画面数据拷贝到CF卡中，传输成功后会出现一个“Data Transfer Completed”画面提示你数据传送完毕。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038p w3eu7to1m11tzaz.jpg”>
2、触摸屏编辑软件操作
画面数据成功传输到CF后，先把CF卡开关（上述步骤第2步）打到OFF状态，再按CF插槽旁的“EJECT”按键，拔出CF卡。
把CF再插入电脑的CF插槽中，利用三菱触摸屏编辑软件就可以编辑画面了。
（1）从触摸屏传到CF卡的画面保存在CF卡的“USERDATA”文件夹中，此文件夹中含有各个画面的文件及系统信息等，不能单个编辑画面文件。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038r vg9g151fd1wrjju.jpg”>
（2）在三菱触摸屏编辑软件中选择“工程”→“打开”，选择CF卡中的“USERDATA”目录，并在文件类型中选择“GT Designer Files（A9GOTP.GOT），选中文件列表出现的
A9GOTP.GOT文件，再点击“打开”，就可以把CF卡中的画面数据及系统信息导入到编辑软件中去了，接下来就可以根据需要修改画面了。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038n v3b1nnygsgb3rvr.jpg”>
二、上传画面（到触摸屏）
下载到CF卡的画面在编辑软件中编辑完后，还需要利用CF卡上传到触摸屏中去，下面介绍上传到触摸屏的步骤。
1、触摸屏编辑软件操作
（1）点击触摸屏编辑“通信”→“传送到存储卡…”。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038g r3i6lpfl3llpflv.jpg”>
2）在弹出的“传送到CF卡”画面中，选择所需要传送的画面及CF卡的盘符，一般其它选项由软件自动定位，不必选择。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038a
nd7sv30i3aa0sib.jpg”>
（3）点击“写入”后会弹出一个警告画面，如果可以CF卡中相关文件夹的内容无关紧急，点击“是”。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038a s49x4fr6xt59f0r.jpg”>
（4）接着显示画面传输的画面，输入完毕后会给你一个“画面传输完毕”的提示。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038g 24zlkljkk0lu21l.jpg”>
2、触摸屏操作
编辑软件中的画面传到CF卡中后，就可以利用CF卡传到触摸屏中去了。
（1）～（4）步和下载画面到CF卡中触摸屏操作相同。
（5）按SEL箭头按钮，选择“INNER MEMORY←MEMORY CARD”。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038a qi56t66g716ueo5.jpg”>
（5）按“COPY”按钮后，就会把CF卡中的画面传输到触摸屏中去。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120038y raggidbgikqrdii.jpg”>
（6）同样在传输完成后也会出现一个提示画面，提示你CF卡中的画面已经传输到触摸屏完毕，再按关闭按钮后，触摸屏经过一个初始化过程（屏幕闪2次）自动显示上传的画面。
800)this.width=800”
data-cke-saved-src=“data/attachment/portal/201308/10/120039q dm7sg5ryr7cr70s.jpg”>。
