充电桩现场验收报告
充电桩施工合同验收标准
充电桩施工合同验收标准一、概述充电桩施工合同验收标准是根据国家相关法律法规、标准和合同约定，对充电桩施工质量、安全、进度、投资等方面进行综合评价的一系列规定。
本标准适用于各类充电桩施工项目的验收，包括交流充电桩、直流快速充电桩、群桩等。
二、验收条件1. 充电桩施工项目应按照国家相关法律法规、标准和合同要求完成，施工过程中应严格遵守安全生产、质量管理等规定。
2. 充电桩施工项目应经过施工单位自检、监理单位审核，并提交自检报告、监理报告等相关资料。
3. 充电桩施工项目应满足合同约定的技术性能、质量标准、安全要求、环保要求等。
4. 充电桩施工项目应经过相关部门的审批、验收，取得相关手续和证书。
三、验收内容1. 充电桩设备及材料验收：检查充电桩设备及材料的品牌、型号、规格、数量等是否符合合同要求，设备及材料应具有国家认证的合格证书和检测报告。
2. 充电桩施工质量验收：检查充电桩的安装位置、垂直度、接地电阻、绝缘电阻、防护等级等是否符合设计和规范要求。
3. 充电桩安全验收：检查充电桩的防雷、防盗、防火、防爆等安全措施是否到位，安全警示标志是否清晰可见。
4. 充电桩性能验收：检查充电桩的充电输出电压、电流、功率、充电速度等性能指标是否符合合同要求。
5. 充电桩智能化验收：检查充电桩的通信接口、数据采集、远程监控等功能是否正常，系统软件是否更新至最新版本。
6. 充电桩验收文件验收：检查充电桩验收资料、施工记录、试验报告、调试报告等相关文件是否齐全、符合要求。
四、验收程序1. 施工单位向业主提交充电桩施工项目验收申请，并提供相关资料。
2. 业主组织验收组，对充电桩施工项目进行现场验收。
3. 验收组对充电桩施工项目进行评分，并提出整改意见。
4. 施工单位根据验收组的整改意见进行整改，并提交整改报告。
5. 验收组对整改后的充电桩施工项目进行复验，直至满足验收标准。
6. 业主出具充电桩施工项目验收合格证书，支付合同尾款。
电动汽车充换电设施竣工验收报告标准模板
电动汽车充换电
设施竣工验收报告文件
电动汽车充换电设施竣工验收证书
工程名称
竣工验收工作组
年月日
竣工验收证书
电动汽车充换电设施竣工验收证书
充换电设施竣工验收工作组于年月日对工程全部设施进行了验收检查，竣工验收工作组认为所有设备型号、配置、数量、功能和性能等相关参数满足设计要求，工程质量符合国家相关标准规范的规定，达到竣工验收标准，工程质量“合格”。
竣工验收工作组认定，本工程已具备交接验收条件，同意从年月日起交付生产运行单位，可以投入运行。
工程遗留问题应按清单要求限期完成。
附件：A.3 竣工验收工作组成员名单
A.4 工程遗留问题处理清单
A.5 工程建设有关单位代表名单
竣工验收工作组
组长（签字）：
年月日
A.3 竣工验收工作组成员名单
竣工验收工作组成员名单
A.4 工程遗留问题处理清单（见表A.2）
表A.2工程遗留问题处理清单
A.5 工程建设有关单位代表名单
工程建设有关单位代表名单
B.3 验收项目及验收方法B.3.1供电系统验收（见表B.1）
注：验收结论中，如该项合格，则在验收结论中打“√”.不合格打“×”，后文同此处理。
B.3.2充电系统验收
B.3.2.1 交流充电桩验收（见表B.2）
B.3.2.2非车载充电机验收（见表B.3）
B.3.4监控系统验收（见表B.6）
B.3.5土建及其他配套设施验收（见表B.7）。
充电桩工程施工单位验收(3篇)
第1篇一、项目概况本项目为XX地区充电桩建设工程，由XX施工单位负责施工。
项目于2023年X月X日开始施工，经过数月的紧张施工，于2023年X月X日完成所有施工内容。
为确保工程质量和安全，按照相关验收标准，对项目进行如下验收。
二、验收内容1. 工程质量验收（1）施工材料：检查施工材料的质量是否符合国家及行业相关标准，包括充电桩本体、电缆、配电箱等。
（2）施工工艺：检查施工工艺是否符合设计要求，施工过程中是否严格按照规范操作。
（3）施工质量：检查充电桩安装位置、高度、间距、角度等是否符合设计要求，充电桩与配电箱连接是否牢固，接地电阻是否达标。
2. 安全验收（1）安全防护：检查施工现场安全防护设施是否完善，包括安全警示标志、防护栏杆、安全网等。
（2）施工人员：检查施工人员是否持证上岗，施工过程中是否严格遵守操作规程。
（3）消防设施：检查施工现场消防设施是否齐全，消防通道是否畅通。
3. 功能验收（1）充电桩功能：检查充电桩是否能正常充电，输出电压、电流是否稳定，充电时间是否符合要求。
（2）配电系统：检查配电系统是否满足充电桩运行需求，是否存在安全隐患。
（3）监控系统：检查监控系统是否正常运行，能否实时监测充电桩运行状态。
三、验收结果1. 工程质量：经检查，项目施工质量符合国家及行业相关标准，施工工艺规范，施工材料合格。
2. 安全验收：施工现场安全防护设施完善，施工人员持证上岗，消防设施齐全，消防通道畅通。
3. 功能验收：充电桩功能正常，配电系统满足充电桩运行需求，监控系统运行良好。
四、结论根据以上验收内容，项目施工质量、安全及功能均符合要求，同意通过验收。
建议施工单位在今后的工作中，继续加强工程质量管理，提高施工水平，为我国新能源汽车产业发展贡献力量。
验收单位：（盖章）验收日期：2023年X月X日备注：本验收报告仅供参考，具体以实际情况为准。
第2篇一、项目概述本充电桩工程项目由我国某知名施工单位负责实施，项目地点位于XX市XX区，建设内容包括充电桩设备的安装、调试及配套设施的完善。
电动汽车充电桩安装工程施工及验收规范
电动汽车充电桩安装工程施工及验收规范本文档旨在提供电动汽车充电桩安装工程的施工及验收规范，以确保施工过程的质量和充电桩的安全可靠。
以下是相关要求和流程：1. 施工规范1.1 施工准备- 确认安装位置是否符合相关法律法规和规范要求。
- 在施工前进行现场踏勘，并评估安装细节和电源需求。
- 获得必要的许可和批准文件。
1.2 电源及线缆安装- 确保电源稳定可靠，符合国家电力标准。
- 选择合适的线缆，根据充电桩功率要求进行安装。
- 安装过程中，避免损坏线缆，确保连接牢固。
1.3 充电桩安装- 针对具体充电桩型号，按照供应商提供的安装指南进行安装。
- 确保充电桩固定牢固，位置合理，便于用户使用。
- 连接线缆时，遵循正确的接线方法，确保连接牢固可靠。
1.4 安全措施- 安装过程中，确保施工区域的安全环境，防止火灾和电击等事故发生。
- 实施必要的防雷保护和接地措施。
- 设置必要的标志和警示牌，提醒用户注意安全事项。
2. 验收规范2.1 施工验收- 确认施工完工后的充电桩安装符合相关规范要求。
- 检查线缆的接线情况和固定方式是否正确。
- 测试充电桩的基本功能，如充电过程、启停按钮和显示屏等。
2.2 安全验收- 检查充电桩的安全保护装置是否齐全有效。
- 检测接地措施的有效性。
- 测试充电桩的电流和电压稳定性。
2.3 记录和报告- 记录充电桩安装的具体细节，包括供应商信息、安装日期和位置等。
- 编制充电桩的安装报告，详细描述施工情况和验收结果。
- 如有问题或不合格项，及时报告并采取必要的修复措施。
以上是关于电动汽车充电桩安装工程施工及验收的规范要求。
通过遵循这些建议和流程，可以确保充电桩的质量和安全性。
直流充电站验收报告
新能源充电站验收报告充电站名称：建设方人员：施工方人员：会签人员: 验收日期:」、范围本验收报告规定本公司所建的电动汽车充电站及充电站桩新建、 建工程的验收工作。
本报告严格按照国家标准规范执行。
1、 规范性引用文件下列文件中的条款通过本标准的引用而构成本报告的条款。
GB 50052-2009 供配电系统设计规范 GB 50053 10kV 及以下变电所设计规范 GB 50054低压配电设计规范GB 50016-2006建筑设计防火规范GB 50034-2004 建筑照明设计标准GB3096-2008声环境质量标准GB50260电力设施抗震设计规范GBJ147电气装置安装工程高压电器施工及验收规范GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GBJ149电气装置安装工程母线装置施工及验收规范 GB50150-2006 电气装置安装工程电气设备交接试验标准 GB50168-2006 电气装置安装工程电缆线路施工及验收规范 GB50169-2006 电气装置安装工程接地装置施工及验收规范 GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50254电气装置安装工程低压电器施工及验收规范 GB 50210-2001 建筑装饰装修工程施工质量验收规范 GB 50209-2002 建筑地面工程施工质量验收规范GB50207-2002屋面工程质量验收规范GB 50060-2008 3〜110kV 高压配电装置设计规范 GB 50217-2008 电力工程电缆设计规范GB 50229-2006火力发电厂与变电站设计防火规范 GB 50057-1994 建筑物防雷设计规范（2000年版） GB 4208-2008 外壳防护等级（IP 代码） 扩建和改GB 50202-2002 建筑地基基础工程施工质量验收规范 GB 50204-2002混凝土结构工程施工质量验收规范GB 50258 1kV及以下配线工程施工及验收规范GB 50259 电气照明装置施工及验收规范DL/T 448-2000 电能计量装置技术管理规程DL/T 1053-2007 电能质量技术监督规程DL/T 5137-2001 电测量及电能计量装置设计技术规程DL/T 621 交流电气装置的接地DL 5027 电力设备典型消防规程Q/CSG1 0001-2004 变电站安健环设施标准CSG /MS 0912-2007电网建设工程安全和环境管理设施规范应用手册Q/CSG 11516.1-2010电动汽车充电设施通用技术要求Q/CSG 11516.2-2010电动汽车充电站及充电桩设计规范Q/CSG 11516.3-2010电动汽车非车载充电机技术规范Q/CSG 11516.4-2010电动汽车交流充电桩技术规范Q/CSG 11516.5-2010电动汽车非车载充电机充电接口规范Q/CSG 11516.6-2010电动汽车非车载充电机监控单兀与电池官理系统通信协议Q/CSG 11516.7-2010电动汽车充电站监控系统技术规范、检测项目现场验收及检查项目充电桩关键元器件检查表直流充电桩检测表。

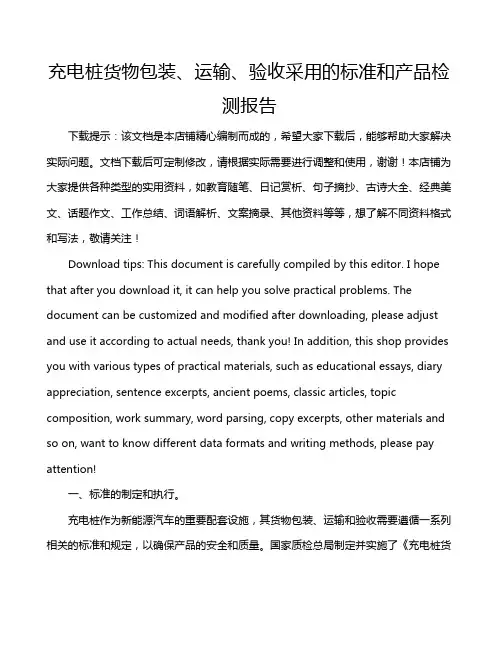

充电桩货物包装、运输、验收采用的标准和产品检测报告
充电桩货物包装、运输、验收采用的标准和产品检测报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、标准的制定和执行。
充电桩验收表
4
柜内电缆芯线应水平或垂直配置。
现场查看
5
强弱电回路不应使用同一根电缆。
现场查看
6
电缆接头无锈蚀，电缆孔密封。
现场查看
7
直流母线及接头应满足长期通过设计电流的要求，屏间引线应满足长期通过设计电流的要求。
现场查看
8
检查充电机屏内所有电缆牌的标记是否清楚。
现场查看
机屏表计
1
检查所配表计数字显示是否清晰。
GB/、GB/
检查柜体接地是否牢固良好。
现场查看
6
检查开启门是否用裸铜线与接地金属构架可靠连接。
现场查看
7
检查基础型钢允许偏差，成列安装允许偏差是否满足要求，检查柜间连接是否牢固。
现场查看
8
检查充电机安装垂直倾斜度不超过5%。
测量查看
9
防锈（防氧化）:充电机铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措施，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。
输出电流误差试验
GB/T 18487-2015、GB/T
输出电流调整时间测试
GB/T 18487-2015、GB/T
绝缘检测功能试验
检测充电枪充电机检测绝缘水平的功能
GB/T 、GB/T
低压辅助电源试验
检查充电机辅助输出电源应具备12V/10A的输出能力
GB/T 18487-2015、GB/T
安全保护试验
GB/T 27930-2015,GB/T 34658-2017
充电机辨识报文CRM格式内容检验
充电机时间同步信息报文CTS格式内容检验
充电机最大输出能力报文CML格式内容检验
充电机输出准备就绪状态报文CRO格式内容检验
充电桩验收工作方案
电动汽车充电设施验收检测方案根据乙方要求，现针对XX城市微公交电动汽车充电设施的验收制定工作方案，具体如下：一、验收小组组长：XXX成员：XXX 负责充电设施及资料验收；供电局1人负责配电设备及资料验收；XXX 负责土建及安全资料验收。
二、验收安排1.验收规模：此次验收共计12个充电站点、116个充电桩，其中直流桩20个、功率60千瓦，交流96个、功率7千瓦。
2.时间安排：按照每天3个站点，共需4天时间，具体开始时间由甲乙双方商定。
三、验收项目1.配电设备部分：配电变压器、断路器、电缆等设备及竣工图纸、试验报告。
2.充电设施部分：交流充电桩、直流充电桩、整流设备、计量器件及竣工图纸、试验报告。
3.土建及安全部分：电缆沟道、配电设备及充电设施基础及图纸，安防及调试报告，产品说明书、合格证件以及装配图等技术文件，安装记录，自检报告，监理报告，等等。
四、验收依据GB502(54-59)-96电气装置安装工程施工及验收规范JJF(甘) 0022-2017 电动汽车交流充电桩检定规程JJF(甘) 0023-2017 电动汽车非车载充电机检定规程Q/GDW1591-2014电动汽车非车载充电机检验技术规范Q/GDW1592-2014电动汽车交流充电桩检验技术规范五、收费标准1.充电站点验收费用：按照每桩XX元的验收标准，合计费用：XX万元。
2.充电设施检测：（1）按照全部充电设施全检，即检测116个充电桩，按照每桩XX万元的标准，全检费用为XX万元。
（2）按照充电设施抽检1/3的标准，即检测40个充电桩（直流7个、交流33个），按照每桩XX万元的标准，抽检费用为XX万元。
六、工作流程1.确定服务项目、费用和服务时间；2.双方谈判后签订服务合同；3.支付部分服务费用；4.验收及试验开始实施；5.支付剩余费用。
附件：1.现场验收及检查项目2.充电设施关键元器件检查表3.直流充电桩检测表4.交流充电桩检测表附件1：充电设施关键元器件检查表附件4：CP接地测试XL-943 + XL-A343 GB/T18487-2015、GB/T34657.1-2017CP限值测试XL-943 + XL-A343 GB/T18487.1-2015、GB/T34657.1-2017保护接地连续性丢失测试XL-943 + XL-A343GB/T18487.1-2015、GB/T34657.1-20179 安全要求试验－－过流保护功能试验（过负荷保护试验）XL-943 + XL-A343GB/T18487.1-2015、GB/T34657.1-2017剩余电流保护功能试验（短路保护）XL-943 + XL-A343GB/T18487.1-2015、GB/T34657.1-2017急停功能试验按下急停开关，充电桩停止工作手动 + 目测GB/T18487.1-2015、GB/T34657.1-2017锁止装置功能试验检查交流充电桩，对于具有电子锁止装置的充电桩，应满足下列规定的要求：1）当电子锁未可靠锁止，供电设备应停止充电或不启动充电且有报警；2）在充电过程中，电子锁止装置应保持锁止状态；3）具备应急解锁功能，不应带电解锁且不应由人手直接操作解锁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CEV1100交流充电桩
现场验收报告
充电站名称：
验收人员：
验收日期：
温度：℃
湿度：%R.H
1 数量及型号核对
要求：对照发货清单，检查充电桩的数量及型号是否正确。
正确的在相应项目栏打“√”，不符合打“×”。
2外观检查
要求：对照安装设计图纸，检查充电桩的总体外观，要求无明显色差，桩内各部件安装位置、外观、标识、接地排接触等是否良好无误。
正确的在相应项目栏打“√”，不符合打“×”。
3功能检查
要求：进行功能调试，功能正确的在相应项目栏打“√”，不符合打“×”。
3.1液晶操作检测
3.2人机界面、刷卡器检测
3.3状态指示检测
3.4充电检查
3.5与后台通讯检查
4资料验收
要求：验收时需提供《CEV1100交流充电桩技术与使用说明书》。
在相应项目栏符合打“√”，不符合打“×”。
