轴承寿命的计算

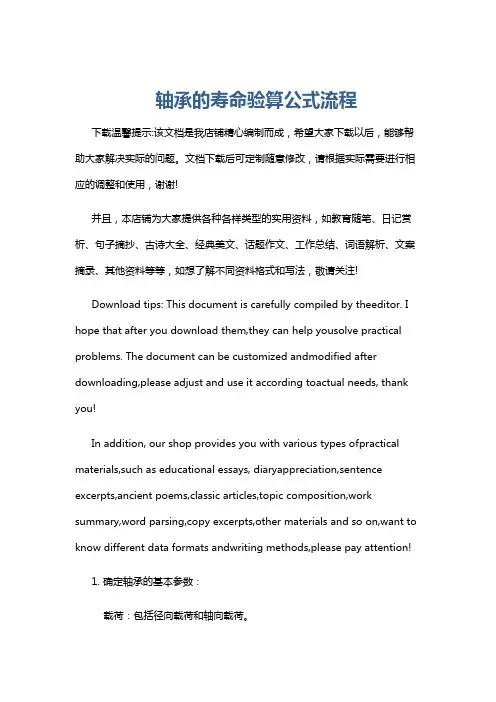

轴承的寿命验算公式流程
轴承的寿命验算公式流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定轴承的基本参数：载荷：包括径向载荷和轴向载荷。
转速：轴承的旋转速度。
轴承寿命的计算
轴承寿命的计算一、轴承的寿命轴承在承受负荷旋转时，由于套圈滚道面及滚动体滚动面不断地受到交变负荷的作用，即使使用条件正常，也会因材料疲劳使滚道面及滚动面出现鱼鳞状损伤（称做剥离或剥落）。
出现这种滚动疲劳损伤之前的总旋转数称做轴承的“（疲劳）寿命”。
即使是结构、尺寸、材料、加工方法等完全相同的轴承，在同样条件下旋转时，轴承的（疲劳）寿命仍会出现较大的差异。
这是因为材料疲劳本身即具有离散性，应从统计的角度来考虑。
于是就将一批相同的轴承在同样条件下分别旋转时，其中90%的轴承不出现滚动疲劳损伤的总旋转数称做“轴承的基本额定寿命”（即可靠性为90%的寿命)。
在以固定的转速旋转时，也可用总旋转时间表示。
但在实际工作时，还会出现滚动疲劳损伤以外的损伤现象。
这些损伤可以通过做好轴承的选择、安装和润滑等加以避免。
二、轴承寿命的计算１、基本额定动负荷基本额定动负荷表示轴承耐滚动疲劳的能力（即负荷能力），是指大小和方向一定的纯径向负荷（对于向心轴承）或中心轴向负荷（对于推力轴承），在内圈旋转外圈固定（或内圈固定外圈旋转）的条件下，该负荷下的基本额定寿命可达100万转。
向心轴承与推力轴承的基本额定动负荷分别称做径向基本额定动负荷与轴向基本额定动负荷，用Cr与Ca表示，其数值录入轴承尺寸表。
２、基本额定寿命式１表示轴承的基本额定动负荷，当量动负荷及基本额定寿命之间的关系。
轴承以固定的转速时，用时间表示寿命更为方便，如式２所示。
另外，对于铁路车辆或汽车等用行车距离(km)表示寿命较多，如式３所示。
因此，作为轴承的使用条件，设当量动负荷为P，转速为n，则满足设计寿命所需要的轴承基本额定动负荷c可由式４计算。
从轴承表选出满足c值的轴承，即可确定轴承的尺寸。
机械要求的轴承必需寿命请参考表４。
３、根据温度进行的基本额定动负荷的修正与轴承的尺寸稳定处理轴承在高温下使用时，材料组织会发生变化、硬度降低，基本额定动负荷将比常温下使用时减小。

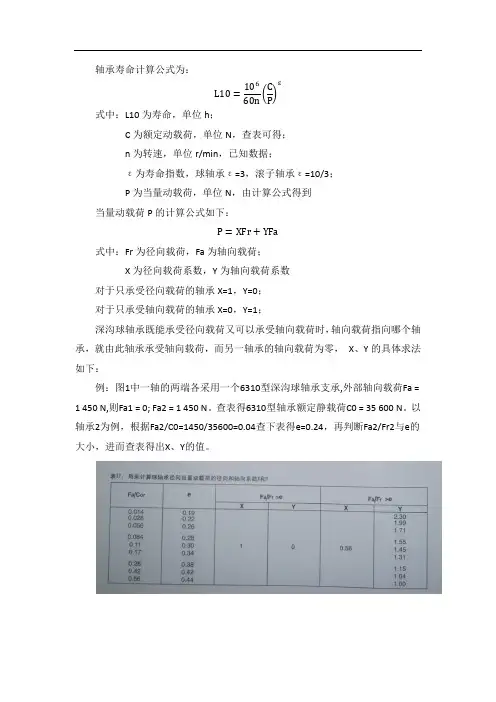

轴承寿命计算方法
轴承寿命计算公式为：
L10=106
60n
(
C
P
)
ε
式中：L10为寿命，单位h；
C为额定动载荷，单位N，查表可得；
n为转速，单位r/min，已知数据；
ε为寿命指数，球轴承ε=3，滚子轴承ε=10/3；
P为当量动载荷，单位N，由计算公式得到
当量动载荷P的计算公式如下：
P=XFr+YFa
式中：Fr为径向载荷，Fa为轴向载荷；
X为径向载荷系数，Y为轴向载荷系数
对于只承受径向载荷的轴承X=1，Y=0；
对于只承受轴向载荷的轴承X=0，Y=1；
深沟球轴承既能承受径向载荷又可以承受轴向载荷时，轴向载荷指向哪个轴承，就由此轴承承受轴向载荷，而另一轴承的轴向载荷为零，X、Y的具体求法如下：
例：图1中一轴的两端各采用一个6310型深沟球轴承支承,外部轴向载荷Fa = 1 450 N,则Fa1 = 0; Fa2 = 1 450 N。
查表得6310型轴承额定静载荷C0 = 35 600 N。
以轴承2为例，根据Fa2/C0=1450/35600=0.04查下表得e=0.24，再判断Fa2/Fr2与e的大小，进而查表得出X、Y的值。
轴承设计寿命计算公式汇总
一、滚动轴承承载能力的一般说明滚动轴承的承载能力与轴承类型和尺寸有关。
相同外形尺寸下，滚子轴承的承载能力约为球轴承的1.5～3倍。
向心类轴承主要用于承受径向载荷，推力类轴承主要用于承受轴向载荷。
角接触轴承同时承受径向载荷和轴向载荷的联合作用，其轴向承载能力的大小随接触角α的增大而增大。
二、滚动轴承的寿命计算轴承的寿命与载荷间的关系可表示为下列公式：或式中：──基本额定寿命（106转）；──基本额定寿命（小时h）；C──基本额定动载荷，由轴承类型、尺寸查表获得；P──当量动载荷（N），根据所受径向力、轴向力合成计算；──温度系数，由表1查得；n──轴承工作转速（r/min）；──寿命指数（球轴承，滚子轴承）。
三、温度系数f t当滚动轴承工作温度高于120℃时，需引入温度系数（表1）表1 温度系数工作温度/℃<120 125 150 175 200 225 250 300f t 1.00 0.95 0.90 0.85 0.80 0.75 0.70 0.60四、当量动载荷当滚动轴承同时承受径向载荷和轴向载荷时，当量载荷的基本计算公式为式中：P——当量动载荷，N；——径向载荷，N；——轴向载荷，N；X——径向动载荷系数；Y——轴向动载荷系数；——负荷系数五、载荷系数f p当轴承承受有冲击载荷时，当量动载荷计算时，引入载荷系数（表2）表2 冲击载荷系数f p载荷性质f p举例无冲击或轻微冲击 1.0～1.2 电机、汽轮机、通风机、水泵等中等冲击 1.2～1.8 车辆、机床、起重机、内燃机等强大冲击 1.8～3.0 破碎机、轧钢机、振动筛等六、动载荷系数X、Y表3 深沟球轴承的系数X、Y表4 角接触球轴承的系数X、Y表5 其它向心轴承的系数X、Y 表6 推力轴承的系数X、Y七、成对轴承所受轴向力计算公式：角接触球轴承：圆锥滚子轴承：式中e为判断系数，可由表4查出；Y应取表5中的数值。
●正排列：若则若则●反排列：若则若则八、成对轴承当量动载荷根据基本公式：式中：P——当量动载荷，N；——径向载荷，N；——轴向载荷，N；X——径向动载荷系数；Y——轴向动载荷系数；——负荷系数。
轴承设计寿命计算公式汇总
、滚动轴承承载能力的一般说明滚动轴承的承载能力与轴承类型和尺寸有关。
相同外形尺寸下，滚子轴承的承载能力约为球轴承的 1.5 ~3倍向心类轴承主要用于承受径向载荷，推力类轴承主要用于承受轴向载荷。
角接触轴承同时承受径向载荷和轴向载荷的联合作用，其轴向承载能力的大小随接触角a的增大而增大。
二、滚动轴承的寿命计算轴承的寿命与载荷间的关系可表示为下列公式:£10 =或式中：I——基本额定寿命（106转）；-L——基本额定寿命（小时h）; C——基本额定动载荷，由轴承类型、尺寸查表获得；P——当量动载荷（N）,根据所受径向力、轴向力合成计算；弋--- 温度系数，由表1查得；n「—轴承工作转速（r/min ）; F——寿命指数（球轴承「一，滚子轴承'）。
三、温度系数f t当滚动轴承工作温度高于120C时，需引入温度系数（表1）表1温度系数四、当量动载荷当滚动轴承同时承受径向载荷和轴向载荷时，当量载荷的基本计算公式为P叮网皿式中：P――当量动载荷，N; 1――径向载荷，N; I――轴向载荷，N; X――径向动载荷系数；Y――轴向动载荷系数；1负荷系数五、载荷系数f p当轴承承受有冲击载荷时，当量动载荷计算时，引入载荷系数（表2）表2冲击载荷系数f p六、动载荷系数X、Y表3深沟球轴承的系数X、Y表4角接触球轴承的系数X、Y表5其它向心轴承的系数X、Y表6推力轴承的系数X、Y七、成对轴承所受轴向力计算公式：角接触球轴承：弘迟圆锥滚子轴承：式中e为判断系数，可由表4查出；Y应取表5中T厂」的数值。
•正排列：若则打；- ■'-若则'•反排列：若则'若则'\八、成对轴承当量动载荷根据基本公式:刁叮3隔+马加g（咖隔）式中：P――当量动载荷，N; 1――径向载荷，N; I――轴向载荷，N; X――径向动载荷系数；Y――轴向动载荷系数；1负荷系数。
九、修正额定寿命计算对于要求不同的可靠度、特殊的轴承性能以及运转条件不属于正常情况下的轴承寿命计算时，可采用修正额定寿命计算公式：S - “阳仏0式中：――特殊的轴承性能、运转条件以及不同可靠度要求下的修正额定寿命（106转）；a i――可靠度的寿命修正系数；a2——特殊的轴承性能寿命修正系数；a3——运转条件的寿命修正系数。
轴承寿命计算
mm
承载中心与轴承B间距L2(附录1) L2
mm
轴承A承载负荷
F5
N
轴承B承载负荷
F6
N
30000 29509.5 27547.5 25585.5
27324
143 180 34393 7070
30000 29509.5 27547.5 25585.5 27314
143 180 34381 7067
1
计算公式： F1=F-M*0.1*9.81/Y F2=F-M*0.5*9.81/Y F3=F-M*0.9*9.81/Y F4=[(F1P*15%)+(F2P*55%)+(F3P*30%)]1/P F5=F4*L2/L1 F6=abs(F5-F4)
3、轴承寿命系数计算:
轴承 型号 转速 额定动负荷 径向负荷 可靠度系数
设计计算书
轴承寿命计算
编制： 校对： 批准： 日期：
一、计算目的：
通过轴承的承载负荷计算和轴承的寿命需求计算校核轴承寿命是否满足要求。
二、参考资料：
《机械设计手册》第3卷，P20-77至P20-86、《SKF轴承样品选型手册》
三、计算过程：
1、轴承寿命需求计算:
输入参数
载重 速度 曳引轮直径 绕绳比 使用寿命(年) 每年运行次数 平均每次运行距离(m) 输出结果：
轴承B(SKF) 6217 167 83300 7,067 0.62
3 163,320 101,259 1637.6 1015.3 127.3
7.97
计算公式： n=[60*V/(π*D/1000)]*Y Q1=[1000000/(60*n)]*(C/R)P Q2=a1*Q1 Q3=(C/R)P Q4=a1*Q3 Q5=Q*X*Z/1000000 α=Q4/Q5
轴承寿命计算公式程序
轴承寿命计算公式程序在工程领域中，轴承是一种常见的机械零件，用于支撑和减少旋转摩擦。
轴承的寿命是指在一定条件下，轴承能够正常运转的时间，通常以小时或者圈数来表示。
轴承的寿命对于机械设备的性能和可靠性具有重要的影响。
因此，准确地计算轴承的寿命对于工程设计和维护具有重要意义。
轴承的寿命计算公式是根据轴承的负荷、转速、润滑方式等因素来确定的。
一般来说，轴承的寿命可以通过以下公式来计算：L = (C/P)^p。
其中，L为轴承的寿命（小时），C为基本额定动载荷（N），P为等效动载荷（N），p为指数。
在实际应用中，轴承的寿命计算还需要考虑到轴承的使用环境、润滑方式、轴承材料等因素。
因此，轴承的寿命计算公式程序需要考虑到这些因素的影响。
首先，基本额定动载荷（C）是指在轴承额定寿命（106次转动）内，轴承能够承受的最大动载荷。
它是由轴承制造商根据轴承的材料、几何形状等因素确定的。
基本额定动载荷是轴承寿命计算的重要参数，它直接影响到轴承的寿命。
其次，等效动载荷（P）是指在实际工作条件下，轴承承受的动载荷。
由于轴承在实际工作中可能同时承受径向载荷和轴向载荷，因此需要将这两种载荷转换为等效动载荷。
等效动载荷的计算需要考虑到轴承的载荷分布、工作条件等因素。
最后，指数（p）是根据轴承的类型、润滑方式等因素确定的。
不同类型的轴承具有不同的指数，它反映了轴承在不同工作条件下的寿命特性。
综上所述，轴承的寿命计算公式程序需要考虑到轴承的基本额定动载荷、等效动载荷和指数等因素。
通过合理地计算轴承的寿命，可以帮助工程师们选择合适的轴承类型和规格，从而提高机械设备的性能和可靠性。
除了轴承的寿命计算公式程序，轴承的寿命还受到许多其他因素的影响。
例如，轴承的润滑方式对于轴承的寿命具有重要影响。
合适的润滑方式可以减少轴承的摩擦和磨损，延长轴承的寿命。
此外，轴承的安装和维护也会影响轴承的寿命。
正确的安装和定期的维护可以减少轴承的故障率，延长轴承的使用寿命。
轴承寿命计算公式
轴承寿命计算公式背景介绍轴承是机械设备中常用的零部件之一，它承受着旋转运动的负载，所以轴承的寿命对于机械设备的正常运转至关重要。
轴承寿命的计算公式是轴承设计和使用过程中的重要依据，它可以帮助工程师和用户了解轴承在不同工况下的寿命表现，并进行合理的选择和使用。
轴承寿命的影响因素轴承寿命受到多种因素的影响，包括负载、转速、润滑方式、工作温度等。
在进行轴承寿命计算时，需要考虑到这些因素的综合影响，确保计算结果的准确性。
轴承寿命计算公式简介轴承寿命计算公式的基本形式为L = (C/P)^p，其中L表示轴承的寿命，C表示基本额定动载荷，P表示等效动载荷，p表示轴承的L10寿命系数。
基本额定动载荷基本额定动载荷是指在轴承设计时，根据标准化试验条件下，轴承允许的最大动载荷。
它通常由制造商提供，并且与轴承的型号和尺寸有关。
等效动载荷等效动载荷是指在实际工况下的轴承负载，它是基于实际负载和一组修正因素计算得出的一个数值。
等效动载荷考虑到了轴承在不同方向上的负载以及负载的变化情况。
L10寿命系数L10寿命系数是根据统计学原理和实验数据推导得出的一个系数，它表示在相同工况下，90%的轴承能够运转到超过该寿命的寿命。
L10寿命系数可以根据轴承的类型、尺寸和工况条件来确定。
轴承寿命计算公式的应用轴承寿命计算公式广泛应用于轴承选择、设计和使用过程中。
通过计算公式可以得到轴承的寿命，从而进行合理的轴承选择和工程设计。
对于机械设备的用户来说，轴承寿命计算公式可以帮助他们了解设备寿命，及时进行维修和更换，减少停机时间和维修成本。
使用示例假设某机械设备的基本额定动载荷为10000N，等效动载荷为8000N，L10寿命系数为1.5。
则根据轴承寿命计算公式，可以计算出轴承的寿命为：L = (10000/8000)^1.5 = 1.32^1.5 = 2.14 × 10^7 个循环总结轴承寿命计算公式是轴承设计和使用中的重要工具，它可以帮助工程师和用户了解轴承的寿命表现，并选择合适的轴承。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
素也考虑其中 2.其中疲劳极限Pu是一个全新的概念，若承受的负 荷低于Pu 值，则轴承不会产生疲劳失效（损坏）
• 新寿命方法修改了调整的寿命等式以计算将理 论更进一步联系实际的新发现
调整的寿命公式中参数的选取:a1
• • • • • • • • a1 与可靠性相关的寿命调整系数. aSKF 与可靠性相关的寿命修正系数. 表现为以下相关方面: 轴承安装是否正确 轴承与相关零件选择的配合公差的选择是否合适 轴承在运行时的润滑状况 轴承在运行时的工作状态(外部的温升,振动,密封) 其他因素
ISO寿命等式
静态安全因素
L10 = 基本额定寿命，百万次旋转 C = 基本额定动态负荷，N P = 相应的动态轴承负荷，N p = 寿命公式的指数 当负荷 P = C时 L10 寿命将为 1百万次旋转
s0 = 静态安全因素 P0 = 相应的静态轴承负荷，N C0 = 基本额定静态负荷，N
当负荷 P0 = C0时 静态安全因素s0将为 1
正确认识额定动载荷C
额定动载荷仅是由轴承的若干基本 几 何尺寸计算而来 C ~ (la· cos)7/9· z3/4· Dw 29/27 与轴承实际制造质量和使用性能密切 相关的密切相关的很多因素, 并不能 通过C值反映: 材料质量 热处理工艺 内部结构设计 内部几何形状 制造精度 公差控制 表面硬度 滚动体与滚道的切合程度 内部摩擦
计算轴承寿命
L10h = 1,000,000 x (C/P)p 60 x n
Байду номын сангаас
L10h:工作小时 n:轴承工作转速
C:额定负荷. P:当量负荷.
SKF新的寿命计算方法
• 现已被ABMA/ISO接受
Lna = a1·aSKF (C/P)p
• 新寿命方法陈述了两个基本概念
1.将疲劳负荷极限和其他几项与润滑及污染有关的因
谢 谢 大 家！
轴承寿命的计算
测算轴承寿命
设计者研究应用然后进行设计以达到预期寿命
–真空吸尘器的寿命可为1000小时
典型工业应用的寿命约为40,000小时，或4-5年 左右 较昂贵的机器一般设计的使用寿命较长 –造纸机轴承设计的使用寿命为10-20万小时 （10-20年）
负荷能力
基本额定动态负荷 C 基本额定静态负荷 C0
