变频器显示电流与电源电流表显示存在差别的说明
变频器输出电流比输入电流大的原因
变频器输出电流比输入电流大的原因
变频器输出电流比输入电流大的原因变频器显示的实际电流值与电流表的电流值不一致在MICROMASTER 440通用型变频器，交流电源的输入侧接有电流互感器，电流互感器接一块电流表。
变频器面板r0027显示的输出电流值要比电流表显示的数值要大，为什么；输入侧的电流表测的是变频器的输入电流P(U×I /变频器效率，变频器输入侧的功率因数约为1 变频器自身测的R0027为输出电流，电流电压关系为P(U×I×电机功率因数/变频器效率/电机效率一般低于50Hz运行时，变频器的输入电压高于输出电压所以一般输出电流比输入电流要大。
1、这不奇怪，本来变频器的输出电流值就不等于输入电流值的。
2、因为变频器的输出电压不等于输入电压，一般是比输入电压要小几个百分点的。
所以，根据能量守恒定律——变频器的输出电流值必定会大于其输入电流值的。
一般情况显示的就不是输出电流，是变频器内部计算出的一个电流，而且用变频器时测输出电流没有意义。
重要的输出扭矩。
因为变频器的输入功率与输出功率相等而不是电流相等。
电流表的电流是
50HZ下的电流有效值。
而变频器很少到50Hz。

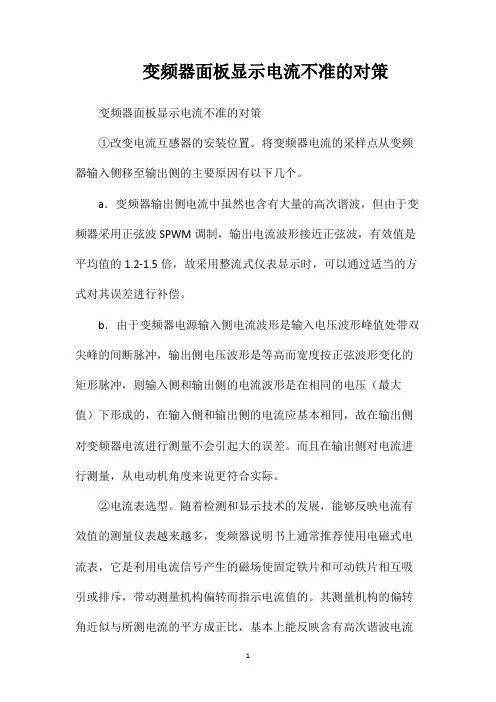

变频器面板显示电流不准的对策
变频器面板显示电流不准的对策变频器面板显示电流不准的对策①改变电流互感器的安装位置。
将变频器电流的采样点从变频器输入侧移至输出侧的主要原因有以下几个。
a．变频器输出侧电流中虽然也含有大量的高次谐波，但由于变频器采用正弦波SPWM调制，输出电流波形接近正弦波，有效值是平均值的1.2-1.5倍，故采用整流式仪表显示时，可以通过适当的方式对其误差进行补偿。
b．由于变频器电源输入侧电流波形是输入电压波形峰值处带双尖峰的间断脉冲，输出侧电压波形是等高而宽度按正弦波形变化的矩形脉冲，则输入侧和输出侧的电流波形是在相同的电压（最大值）下形成的，在输入侧和输出侧的电流应基本相同，故在输出侧对变频器电流进行测量不会引起大的误差。
而且在输出侧对电流进行测量，从电动机角度来说更符合实际。
②电流表选型。
随着检测和显示技术的发展，能够反映电流有效值的测量仪表越来越多，变频器说明书上通常推荐使用电磁式电流表，它是利用电流信号产生的磁场使固定铁片和可动铁片相互吸引或排斥，带动测量机构偏转而指示电流值的。
其测量机构的偏转角近似与所测电流的平方成正比，基本上能反映含有高次谐波电流的有效值。
但这种型号的电流表准确度相对较低，在电流较小时，(电工之家http://)误差较大；又由于它利用磁场转动且本身磁场较弱，易受外磁场的影响，有时误差会更大一些。
在将电流互感器的位置移至输出侧后，由于电流波形趋于正弦波，有效值和平均值差值不是太大，则在现场对电流显示要求不是太高的情况下采用动圈式电流表或整流式仪表（但需进行补偿）均可。
③解决电流互感器本身固有误差的办法。
选用电流互感器一次侧电流是变频器额定电流的1.5倍左右，使电流互感器本身的磁化电流和漏磁通达到相对比较小的程度。
在要求测量精度较高的场合，可选用电流互感器一次侧电流是变频器额定电流的1.1倍左右，从而使由电流互感器本身的磁化电流和高次谐波引起的漏磁通达到相对比较小的程度，而由高次谐波引起的磁滞、涡流等各种损耗也因二次回路的去磁作用不会明显增大，而相对保持在一个较小的范围内。
变频器电流反馈值与dcs不符
变频器电流反馈值与DCS监控系统显示数值不符是工业生产中常见的故障之一。
在现代工业生产中，变频器广泛应用于控制各种电动机的转速和电流，以实现生产过程的自动化和精准控制。
然而，由于设备老化、环境影响、操作不当等原因，变频器电流反馈值与DCS监控系统显示数值不一致的情况时有发生。
究其原因，这种情况可能源自多种因素。
变频器本身的故障可能导致电流反馈值异常。
电动机、电缆以及配电系统等相关部件的故障或损坏也可能影响电流反馈值的准确性。
人为操作失误、设备参数设置错误以及环境温度等外部因素同样可能导致问题的出现。
针对这一问题，工程技术人员可以采取以下措施进行诊断与处理：1.检查变频器本身：首先需要对变频器本身进行全面的检查。
包括检查变频器的电路板、连接器、散热器等部件是否存在损坏或老化现象，同时还需要对设备的软件程序进行检查和更新，确保其正常运行。
2.检查电动机和电缆：需要对电动机和电缆进行检查。
检查电动机是否存在绕组短路、转子不平衡等故障，同时还需检查电缆是否存在接触不良、破损等问题。
3.检查配电系统：配电系统是变频器电流反馈值异常的潜在原因之一，因此需要仔细检查配电系统的供电情况，包括电压稳定性、市电质量等。
4.人为操作和环境因素：除了以上硬件方面的检查外，还需对运行参数进行全面的检查和校准，以及注意环境因素对变频器运行稳定性的影响。
5.技术支持与维修：若经过以上步骤的检查与处理后，问题仍未解决，建议寻求专业技术支持或维修服务，以确保设备的正常运行。
变频器电流反馈值与DCS监控系统显示数值不符的问题，需要运用系统性的分析与处理方法，结合精准的检测设备和专业的技术人员进行诊断与处理。
只有确保设备运行的稳定性和可靠性，才能保障工业生产的正常进行，实现经济效益和安全生产的双赢局面。
对于变频器电流反馈值与DCS监控系统显示数值不符的问题，需要结合实际情况和设备情况，采取相应的处理措施。
在进行故障诊断与处理过程中，要关注以下几个方面：6. 测试设备与仪器的准确性: 在故障诊断过程中，确保所使用的测试设备和仪器准确可靠，尤其是测量仪器的准确度和灵敏度。
6种方法教你如何有效解决变频器电流显示误差
6 种方法教你如何有效解决变频器电流显示误差
1、改变电流互感器安装的位置
将对变频器电流的采样从变频器输入侧移至输出侧，主要原因有：
（1）变频器输出侧电流中虽然也含有大量的高次谐波，但由于变频器采用正弦波SPWM 调制，输出电流波形接近正弦波，有效值是平均值的1.2～1.5 倍，采用整流系仪表显示时，可以通过适当的方式对其误差进行补偿。
（2）由于变频器电源输入侧电流波形是输入电压波形峰值处带双尖峰的间断脉冲，输出侧电压波形是等高而宽度按正弦波形变化的矩形脉冲，输入和输出侧的电流波形是在相同的电压（最大值）下形成的，在输入侧和。
变频器的常见故障代码大全 民熔
变频器的常见故障代码大全民熔民熔变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
今天刘博士就来给大家讲讲变频器的常见故障代码，觉得有帮助的记得点赞加关注不迷路哦！变频器的异常信息类型变频器的异常信息通常分为以下几类。
（1）错误信息：包括操作面板或参数单元的操作错误或设定错误显示的相关信息，变频器不会切断输出。
（2）报警：操作面板显示报警，变频器也不会切断输出，但如果不采取措施，可能会引起重故障。
（3）轻故障：变频器不会切断输出，通过参数设定可以输出轻故障信号。
（4）重故障：保护功能动作后切断变频器的输出，并进行异常输出。
如何判断变频器的好坏？为了人身安全，必须确保机器断电，并拆除变频器输入电源线R、S、T 和输出线U、V、W后方可操作！首先把万用表打到“二级管”档，然后通过万用表的红色表笔和黑色表笔按以下步骤检测：黑色表笔接触直流母线的负极P（+），红色表笔依次接触R、S、T，记录万用表上的显示值。
然后再把红色表笔接触N（-），黑色表笔依次接触R、S、T，记录万用表的显示值。
六次显示值如果基本平衡，则表明变频器二极管整流或软启电阻无问题，反之相应位置的整流模块或软启电阻损坏，现象：无显示。
红色表笔接触直流母线的负极P（+），黑色表笔依次接触U、V、W，记录万用表上的显示值。
然后再把黑色表笔接触N（-），红色表笔依次接触U、V、W，记录万用表的显示值。
六次显示值如果基本平衡，则表明变频器IGBT逆变模块无问题，反之相应位置的IGBT逆变模块损坏，现象：无输出或报故障。
变频器输出电流比输入电流大的原因
变频器输出电流比输入电流大的原因
变频器输出电流比输入电流大的原因
变频器显示的实际电流值与电流表的电流值不一致
在MICROMASTER 440通用型变频器，交流电源的输入侧接有电流互感器，电流互感器接一块电流表。
变频器面板r0027显示的输出电流值要比电流表显示的数值要大，为什么；
输入侧的电流表测的是变频器的输入电流
P(U×I /变频器效率，变频器输入侧的功率因数约为1
变频器自身测的R0027为输出电流，电流电压关系为
P(U×I×电机功率因数/变频器效率/电机效率
一般低于50Hz运行时，变频器的输入电压高于输出电压
所以一般输出电流比输入电流要大。
1、这不奇怪，本来变频器的输出电流值就不等于输入电流值的。
2、因为变频器的输出电压不等于输入电压，一般是比输入电压要小几个百分点的。
所以，根据能量守恒定律——变频器的输出电流值必定会大于其输入电流值的。
一般情况显示的就不是输出电流，是变频器内部计算出的一个电流，而且用变频器时测输出电流没有意义。
重要的输出扭矩。
因为变频器的输入功率与输出功率相等而不是电流相等。
电流表的电流是50HZ下的电流有效值。
而变频器很少到50Hz。
变频器显示电流与电源电流表显示存在差别的说明
关于电流表上的电流显示与变频器面板上的电流显示存在差别的说明1、柜面上的电流表，测量的是变频器输入端的电流，是采用普通交流电流互感器进行测量的；2、变频器面板上显示的电流是变频器内部霍尔电流传感器测量所得的电流，霍尔电流传感器测量的是变频器的输出电流；3、普通交流电流互感器不能用来测量变频器输出端的电流，因为变频器的输出电压、电流波形为PWM脉宽调制波形，采用普通的电流互感器或钳形表难以测量变频器的输出电流，因此为了能够观察电机的运行电流，通常只能在变频器的输入端加装电流互感器；4、变频器输入端电流互感器所测的电流与变频器面板上显示的电流存在差别主要是因为：输入电流的电压是380V的。
变频器的输出是调频调压的信号，低频段时是降压输出的，而其输入功率约等于输出功率，所以负载电流会变大。
即功率不变的情况下，输出电压降低了，输出电流增大了。
具体到变频器内部原理，因为变频器一般都是交直交变频器，内部有大容量电容储能。
调压采用PWM脉宽调制技术。
5、通常情况都是以变频器显示的为准，因为AC/AC变频器是通过整流单元（通常称电源模块）将3相交流（比如380V）整流(3相全波桥整)成直流(540V)，再通过控制单元，按照控制方式，比如矢量，V/F等及给定值，通过控制大功率开关管（通常称电机模块）的通断及其频率转换成高频交流信号接至变频电机。
因此，普通的钳流表（其实也是一个电流互感器）所测电流不是很准确，需要专用高频信号测量的电流互感器，而在变频器内部的输出回路的铜排上就是串了这样的设备，因此只要此元件不坏，肯定比普通钳流表准。
另外，关于输入侧的电流，正如以上说言，由于是工频交流信号只要普通电流互感器，但电流和输出测不一定对应，但可以按照功率来大概推算，比如：输出电流240A，如果电压150V，则输出侧有效功率两者相乘约等于36KW，考虑到损耗则输入侧应该稍大于36KW，比如按照38KW计算，则输入侧电流恰好=38KW/380V=100A。
什么是过载故障-变频器过载故障的原因及检查方法
什么是过载故障?变频器过载故障的原因及检查方法1、什么是变频器过载故障：过截故障，过载也是变频器跳闸比较频繁的故障之一。
过载故障包括变频过载和电动机过载，可能是加速时间太短、直流制动量过大、电网电压太低、负载过重等原因引起的。
一般可通过延长加速时间、延长起动时间、检查电网电压等得以解决。
平时看到过载现象, 其实首先应该分析一下到底是电动机过载还是变频器自身过载。
一般来讲，电动机由于过载能力较强，只要变频器参数表的电动机参数设置得当，一般不大会出现过载。
而变频器本身由于过载能力较差，很容易出现过载报警。
我们可以检测变频器输出电压、电流检测电路等故障易发点来一一排除故障。
2、变频器过载的主要原因（1）机械负荷过重的主要特征是电动机发热，并可从显示屏上读取运行电流来发现。
（2）三相电压不平衡引起某相的运行电流过大，导致过载跳闸，其特点是电动机发热不均衡，从显示屏上读取运行电流时不一定能发现（因显示屏只显示一相电流〉。
（3）误动作的变频器内部的电流检测部分发生故障，检测出的电流信号偏大，导致跳闸。
3、变频器过载故障检査方法（1）检查电动机是否发热如果电动机的温升不高，则首先应检查变频器的电子热保护功能预置得是否合理，如变频器尚有裕量，则应放宽预置值；如变频器的允许电流已经没有裕量，不能再放宽，且根据生产工艺，所出现的过载属于正常过载，则说明变频器的选择不当，应加大变频器的容量，更换变频器。
这是因为，电动机在拖动变动负载或断续负载时，只要温升不超过额定值，是允许短时间（几分钟或几十分钟）过载的，而变频器则不允许。
如果电动机的温升过高，而所出现的过载又属于正常过载，则说明是电动机的负荷过重。
这时，首先应考虑能否适当加大传动比，以减轻电动机轴上的负荷。
如能够加大，则加大传动比；如果传动比无法加大，则应加大电动机的容量。
（2）检査电动机侧三相电压是否平衡如果电动机侧的三相电压不平衡，则应再检查变频器输出端的三相电压是否平衡，如也不平衡，则问题在变频器内部，应检查变频器的逆变模块及其驱动电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电流表上的电流显示与变频器面板上的电流显示
存在差别的说明
1、柜面上的电流表，测量的是变频器输入端的电流，是采用普通交流电流互
感器进行测量的；
2、变频器面板上显示的电流是变频器内部霍尔电流传感器测量所得的电流，
霍尔电流传感器测量的是变频器的输出电流;
3、普通交流电流互感器不能用来测量变频器输出端的电流，因为变频器的输
出电压、电流波形为PＷM脉宽调制波形,采用普通的电流互感器或钳形
表难以测量变频器的输出电流,因此为了能够观察电机的运行电流,通常只能在变频器的输入端加装电流互感器；
4、变频器输入端电流互感器所测的电流与变频器面板上显示的电流存在差
别主要是因为：
输入电流的电压是３8０V的。
变频器的输出是调频调压的信号，低频段时是降压输出的，而其输入功率约等于输出功率,所以负载电流会变
大。
即功率不变的情况下,输出电压降低了，输出电流增大了。
具体到变频器内部原理，因为变频器一般都是交直交变频器，内部有大容量电容储能。
调压采用PWM脉宽调制技术。
5、通常情况都是以变频器显示的为准，因为ＡＣ/ＡＣ变频器是通过整流单
元（通常称电源模块)将3相交流（比如380V)整流（3相全波桥整)成直
流（５４0Ｖ),再通过控制单元，按照控制方式，比如矢量，V/F等及给定值，通过控制大功率开关管（通常称电机模块）的通断及其频率转换成高频交流信号接至变频电机。
因此,普通的钳流表（其实也是一个电流互感器)所测电流不是很准确，需要专用高频信号测量的电流互感器，而在变
频器内部的输出回路的铜排上就是串了这样的设备,因此只要此元件不坏,肯定比普通钳流表准。
ﻫ另外,关于输入侧的电流,正如以上说言，由于是
工频交流信号只要普通电流互感器，但电流和输出测不一定对应，但可以按照功率来大概推算，比如:输出电流24０Ａ，如果电压1５0V，则输出侧有效功率两者相乘约等于３6ＫＷ,考虑到损耗则输入侧应该稍大于
36KW,比如按照38KW计算,则输入侧电流恰好=38KW/3８0V=10０A。
(以上公式均为近似值）。
安装一台变频器,在五十赫兹运行时，输入电流十安,输出电流七十安,变频器七十五千瓦，电机七十五千瓦，另有一台,五十五千瓦,五十赫兹运行时,输入三十安,输出五十安,
一、输入,输出电流为什么相差这么大，
二、七十五千瓦变频器输入电流为什么这么小,
刘志斌1７楼回复时间：2００8-8-16 10:06:30
１、变频器输入测的电流是直流负载电流加电容充电电流；
2、当变频电机空载运行时,变频器输入测的直流负载电流小,主要是电容充电电流；
3、电容滤波时,整流二极管总是在交流电压最大值附近才导通，电容充电电流是时间短、电流大的脉冲电流;
4、这种电容充电的脉冲电流，用一般电流表检测，读数有较大的误差；
5、这种电容充电的脉冲电流，用一般电流表检测，读数有较大的误差,读数比实际电流值要小；
６、变频器输出端是PWM方波脉冲，用一般电流表检测，读数也有较大的误差，读数比实际电流值要大；
7、当变频电机负载运行时,直流部电容电压下降，整流二极管导通角增大,脉冲宽度增大,检测电流读数误差减小;
8、所以负载大时，输入、输出电流的差值减小；
９、如果变频器的频率低于50ＨZ时,输出端电压还会下降,负载不变时，输出电流还会增大！
1０、所以在检测变频器输入输出电流时,电流表的选用也有很大的关系!。
