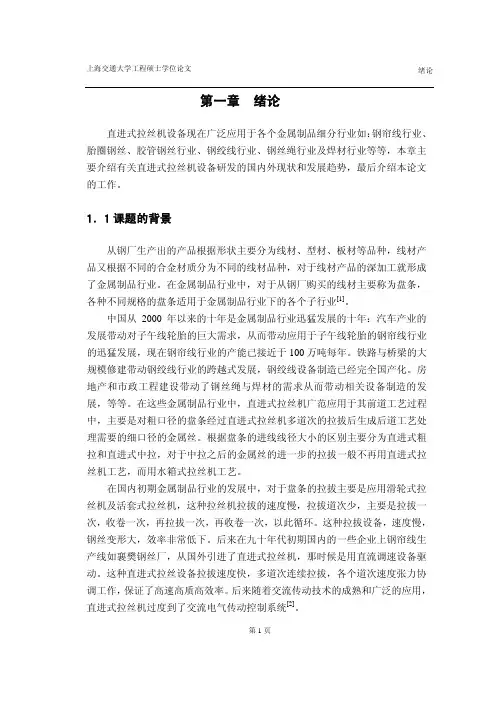

上海交通大学工程硕士学位论文
绪论
随着这些年金属制品行业突飞猛进的发展,各个金属制品细分行业对直进 式拉丝机有着巨大的需求,市场增长非常快。在引进国外的直进式拉丝机设备 后,国内的金属制品设备企业对其进行了艰苦的国产化过程,经过十多年的技 术发展,对直进式拉丝机的机械和电控已经完全消化,现在国产的直进式拉丝 机完全达到了进口的各项工艺数据,完全实现了进口替代,现在在这个行业中, 已经很少再进口国外的直进式拉丝机设备。同时,也出现了大量专注于直进式 拉丝机的企业如无锡常欣、杭州汉邦等,也出现了对金属制品行业前后道设备 都具备制作能力的企业如贵州贵阳南海机电、江苏泰兴金泰隆、江苏江阴南菁 等。
1.4 本论文的工作
直进式拉丝机是一种控制精度高、多机构高速精密协调工作的机电一体化 设备,控制算法原理比较复杂,调试精度要求较高,涉及到 PLC、现场总线通 讯、交流传动等现代工业自动化中先进的技术应用。在做论文的前几年,作者 到了许多金属制品设备应用现场对直进式拉丝机设备做了大量的学习,同时与 许多设备厂家的工程师做了详细的沟通交流,较为完整系统的掌握了该设备的 工艺原理和电气核心控制算法。

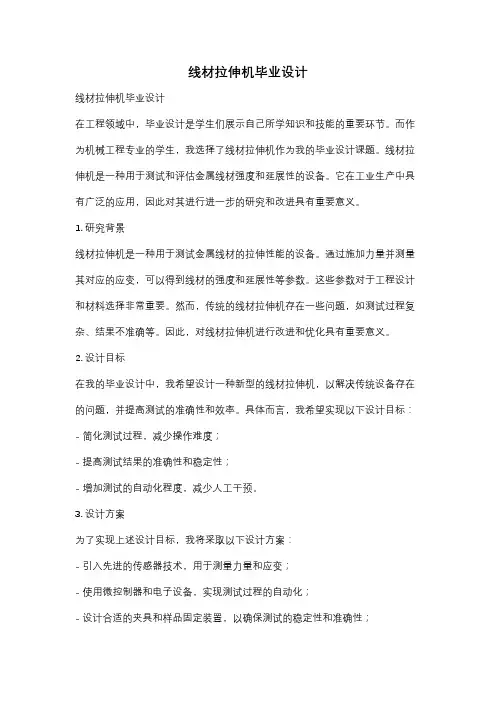

线材拉伸机毕业设计

线材拉伸机毕业设计线材拉伸机毕业设计在工程领域中,毕业设计是学生们展示自己所学知识和技能的重要环节。
而作为机械工程专业的学生,我选择了线材拉伸机作为我的毕业设计课题。
线材拉伸机是一种用于测试和评估金属线材强度和延展性的设备。
它在工业生产中具有广泛的应用,因此对其进行进一步的研究和改进具有重要意义。
1. 研究背景线材拉伸机是一种用于测试金属线材的拉伸性能的设备。
通过施加力量并测量其对应的应变,可以得到线材的强度和延展性等参数。
这些参数对于工程设计和材料选择非常重要。
然而,传统的线材拉伸机存在一些问题,如测试过程复杂、结果不准确等。
因此,对线材拉伸机进行改进和优化具有重要意义。
2. 设计目标在我的毕业设计中,我希望设计一种新型的线材拉伸机,以解决传统设备存在的问题,并提高测试的准确性和效率。
具体而言,我希望实现以下设计目标:- 简化测试过程,减少操作难度;- 提高测试结果的准确性和稳定性;- 增加测试的自动化程度,减少人工干预。
3. 设计方案为了实现上述设计目标,我将采取以下设计方案:- 引入先进的传感器技术,用于测量力量和应变;- 使用微控制器和电子设备,实现测试过程的自动化;- 设计合适的夹具和样品固定装置,以确保测试的稳定性和准确性;- 优化数据处理算法,提高测试结果的可靠性。
4. 设计过程在设计过程中,我首先进行了相关文献的调研,了解了目前线材拉伸机的发展状况和存在的问题。
然后,我进行了初步的设计草图和方案选择。
接下来,我开始进行具体的设计和制造。
我使用CAD软件进行了三维模型的设计,并进行了仿真分析。
然后,我使用数控机床进行了零部件的加工和制造。
最后,我进行了系统的组装和调试。
5. 实验结果与分析经过一系列的实验测试,我得到了线材拉伸机的性能参数和测试结果。
与传统设备相比,我的设计在测试准确性和稳定性方面有了显著的提高。
同时,测试过程也更加简化和自动化,减少了人工干预的需求。
这些结果表明,我的设计方案是成功的。

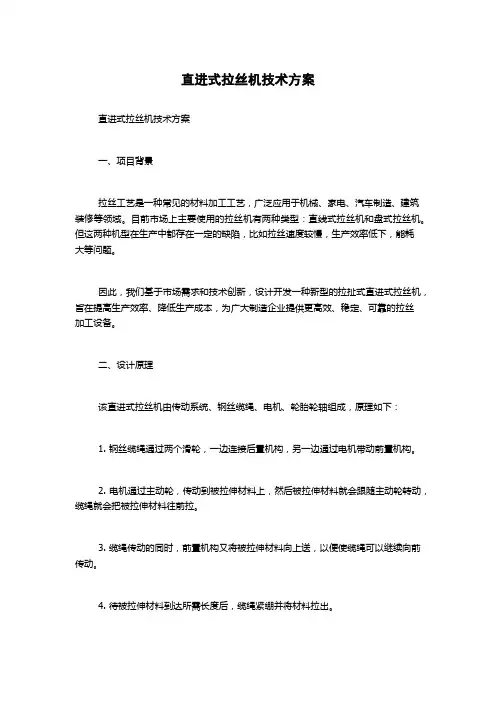

直进式拉丝机技术方案

直进式拉丝机技术方案直进式拉丝机技术方案一、项目背景拉丝工艺是一种常见的材料加工工艺,广泛应用于机械、家电、汽车制造、建筑装修等领域。
目前市场上主要使用的拉丝机有两种类型:直线式拉丝机和盘式拉丝机。
但这两种机型在生产中都存在一定的缺陷,比如拉丝速度较慢,生产效率低下,能耗大等问题。
因此,我们基于市场需求和技术创新,设计开发一种新型的拉扯式直进式拉丝机,旨在提高生产效率、降低生产成本,为广大制造企业提供更高效、稳定、可靠的拉丝加工设备。
二、设计原理该直进式拉丝机由传动系统、钢丝缆绳、电机、轮胎轮轴组成,原理如下:1. 钢丝缆绳通过两个滑轮,一边连接后置机构,另一边通过电机带动前置机构。
2. 电机通过主动轮,传动到被拉伸材料上,然后被拉伸材料就会跟随主动轮转动,缆绳就会把被拉伸材料往前拉。
3. 缆绳传动的同时,前置机构又将被拉伸材料向上送,以便使缆绳可以继续向前传动。
4. 待被拉伸材料到达所需长度后,缆绳紧绷并将材料拉出。
5. 再将拉出来的材料通过机械手操作进行自动裁剪和卷取,完成整个加工过程。
三、技术方案1. 主要零部件的选型(1)传动系统:选用国内顶尖的变频控制器,根据实际需求进行调整,可调速范围广、精度高、响应速度快。
(2)电机:选择功率较小但转速较高的三相异步电机,以达到高效耗能的目的。
(3)滑轮:采用优质低摩擦材料制成,确保传动效率和耐磨程度。
(4)轮胎轮轴:选用经过优化设计的高强度钢材,保证机器能够承受各种恶劣的工作环境。
(5)机械手:采用国内领先的自动卷取机器人,能够自动裁剪拉出的材料,并且快速、准确地进行卷取。
2. 具体实现方案(1)控制系统:采用PLC控制系统,实现全自动化生产。
通过变频控制,可调节拉丝速度,从而适应不同材质的加工需求。
同时,系统还具有故障报警和安全保护功能,确保设备稳定运行。
(2)传动系统:通过减速机传动,保证工作时的转速稳定,缩短加工时间。
(3)安全保护:设备上设置安全门和安全开关,一旦有异常情况发生就会立刻切断电源,保障操作人员安全。

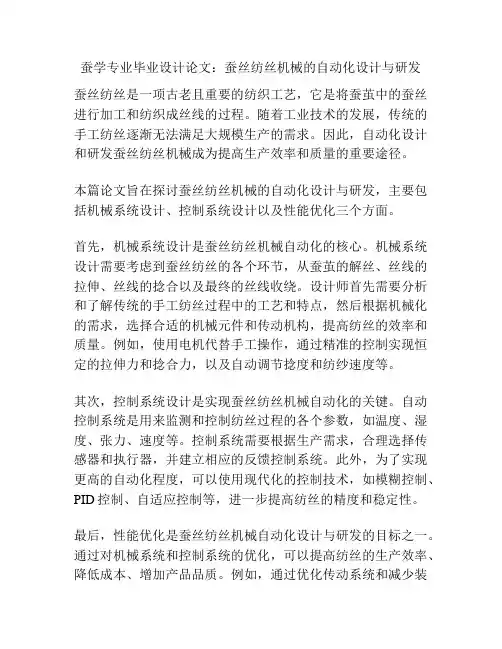

蚕学专业毕业设计论文:蚕丝纺丝机械的自动化设计与研发

蚕学专业毕业设计论文:蚕丝纺丝机械的自动化设计与研发蚕丝纺丝是一项古老且重要的纺织工艺,它是将蚕茧中的蚕丝进行加工和纺织成丝线的过程。
随着工业技术的发展,传统的手工纺丝逐渐无法满足大规模生产的需求。
因此,自动化设计和研发蚕丝纺丝机械成为提高生产效率和质量的重要途径。
本篇论文旨在探讨蚕丝纺丝机械的自动化设计与研发,主要包括机械系统设计、控制系统设计以及性能优化三个方面。
首先,机械系统设计是蚕丝纺丝机械自动化的核心。
机械系统设计需要考虑到蚕丝纺丝的各个环节,从蚕茧的解丝、丝线的拉伸、丝线的捻合以及最终的丝线收绕。
设计师首先需要分析和了解传统的手工纺丝过程中的工艺和特点,然后根据机械化的需求,选择合适的机械元件和传动机构,提高纺丝的效率和质量。
例如,使用电机代替手工操作,通过精准的控制实现恒定的拉伸力和捻合力,以及自动调节捻度和纺纱速度等。
其次,控制系统设计是实现蚕丝纺丝机械自动化的关键。
自动控制系统是用来监测和控制纺丝过程的各个参数,如温度、湿度、张力、速度等。
控制系统需要根据生产需求,合理选择传感器和执行器,并建立相应的反馈控制系统。
此外,为了实现更高的自动化程度,可以使用现代化的控制技术,如模糊控制、PID控制、自适应控制等,进一步提高纺丝的精度和稳定性。
最后,性能优化是蚕丝纺丝机械自动化设计与研发的目标之一。
通过对机械系统和控制系统的优化,可以提高纺丝的生产效率、降低成本、增加产品品质。
例如,通过优化传动系统和减少装配误差,可以减少动力损耗和振动噪音,提高机械的工作效率和可靠性。
同时,通过改进控制系统的算法和参数调节,可以实现精确的控制和自适应调节,提高纺丝的稳定性和一致性。
总之,蚕丝纺丝机械的自动化设计与研发是提高蚕丝纺丝生产效率和质量的关键步骤。
通过机械系统设计、控制系统设计以及性能优化,可以实现蚕丝纺丝的自动化过程,并显著改善生产效率和产品质量。
未来随着科技的不断发展,蚕丝纺丝机械自动化设计与研发还将继续取得创新性的进展,为蚕丝纺丝工业的发展做出积极贡献。
LZ8560直进式拉丝机设计

第46卷 第5期金 属 制 品2020年10月 Vol 46 No 5MetalProductsOctober2020 doi:10.3969/j.issn.1003-4226.2020.05.012LZ8/560直进式拉丝机设计杨 程, 文 明, 蔡乾岭(贵州钢绳股份有限公司, 贵州 遵义 563000)摘要:随着成品钢丝产量的增加,现有半成品拉丝设备已不适应生产需要。
根据工艺要求:钢丝进线直径为5.5~6.5mm,出线直径为2.4~3.6mm,钢丝进线抗拉强度≤1350MPa。
设计LZ8/560直进式拉丝机1#~4#卷筒采用齿轮减速箱传动,5#~8#卷筒采用两级三角带传动,传动功率为45kW,成品钢丝采用象鼻子收线机收线,收线速度不大于600m/min。
卷筒冷却采用水冷和风冷2种方式,模盒润滑粉采用电机减速箱进行搅拌,模盒冷却采用循环水方式。
该拉丝机采用全封闭式防护系统,安全性好,噪声较低。
关键词:拉丝机;张力调谐;窄缝式;象鼻子收线;抗拉强度中图分类号:TG355.9 文献标识码:ADesignofLZ8/560straightwiredrawingmachineYangCheng,WenMing,CaiQianLing(GuizhouWireRopeIncorporatedCompany,Zunyi563000,China)Abstract:Withtheincreaseofoutputoffinishedsteelwire,existingsemi finishedwiredrawingmachinecannotmeetpro ductionrequirement.Accordingtoprocessrequirement,wirefeeddiameteris5.5~6.5mm,wireoutletdiameteris2.4~3.6mm,wirefeedtensilestrengthis≤1350MPa.DesignLZ8/560straightwiredrawingmachineNo.1~No.4capstainadoptsgearreducerdrive,No.5~No.8capstainadoptstwopoletrianglebeltdrive,drivingpoweris45kW,finishedsteelwireadoptselephanttrunktake up,take upspeedisnomorethan600m/min.Thecapstainiscooledbywaterandairtwomethods,dieboxlubricantisstirredbymotorspeedreducer,dieboxiscooledbycirculatingwater.Thewiredrawingma chineadoptsfull closedprotectionsystemwithgoodsafetyandlownoise.Keywords:wiredrawingmachine;tensiontuning;slittype;elephanttrunktake up;tensilestrength1 设计要求LZ8/560直进式拉丝机进线直径5.5~6.5mm,成品直径2.4~3.6mm,进线抗拉强度不大于1350MPa,最大收线速度为600m/min,拉丝机拉拔道次为8道次。
拉丝机传动装置设计毕业设计说明书

目录绪论 (1)1传动方案 (2)1.1参数选择 (2)1.2传动方案分析 (2)2电动机的选择 (4)2.1电动机类型选择 (4)2.2电动机功率 (4)2.2.1卷筒所需功率 (4)2.2.2电动机所需功率 (4)2.3确定电动机转速总传动比 (5)3 计算传动装置的运动参数和动力参数 (7)3.1各轴转速 (7)3.2各轴功率 (7)3.3各轴转矩 (7)4蜗轮、蜗杆的传动设计 (8)4.1选择材料、热处理方法 (8)4.2蜗轮蜗杆传动传动设计 (8)5蜗杆、蜗轮的基本尺寸设计 (9)5.1蜗杆基本尺寸设计 (9)5.1.1计算转矩 (9)6蜗轮轴的尺寸设计与校核 (10)6.1轴的直径与长度的确定 (10)6.1.1.轴的最小直径(外伸段的直径) (10)6.1.2计算转矩 (10)6.2轴的校核 (12)6.2.1轴的受力分析图 (12)6.2.2轴的校核计算 .................................... 错误!未定义书签。
7减速器箱体的结构设计 (12)8减速器其他零件的选择.................................... 错误!未定义书签。
9减速器附件.............................................. 错误!未定义书签。
10减速器的润滑. (12)设计总结 (13)参考文献 (14)绪论减速器在国内的状况国内的减速器多以齿轮传动、蜗杆传动为主,但普遍存在着功率与重量比小,或者传动比大而机械效率过低的问题。
另外,材料品质和工艺水平上还有许多弱点,特别是大型的减速器问题更突出,使用寿命不长。
在通用减速器的制造方面,国内目前生产厂家数目众多,如对各种类型的圆柱齿轮机圆锥——圆柱齿轮或者齿轮——蜗杆减速器系列产品,国内主要厂家有南京高精齿轮股份有限公司、宁波东力传动设备有限公司、江阴齿轮箱制造有限公司、江苏泰星减速器有限公司等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1前言1.1选题背景和意义拉丝机在机械加工中有着广泛的应用,拉丝机按其用途可分为金属拉丝机准件和塑料拉丝机以及竹木拉丝机等。
我国拉丝机的发展可追溯到五六十年代,由于发展时间短暂,在机器性能,产品质量等方面较发达国家有很大的差距。
在七八十年代有不少企业引进的先进的拉丝设备,然而多数的拉丝机还是普通的滑轮式拉丝机为主,仍然达不到性能先进的要求。
二十世纪末,我国的拉丝机设备有了很大的发展,拉丝机的性能有了很大的提高。
大部分都能满足国的基本需求,但仍很难跟上市场的快速扩大和国民经济的发展。
与工业发达国家相比,在工艺技术、机器性能、产品质量方面仍有较大差距。
而且金属线材在机械制造行业中占有很重要的的地位,覆盖了生产生活的很多方面,目前我国的拉丝机行业虽然有一定的规模而且发展迅速,但和一些工业发达国家相比还有一定的差距,因此做此方面的设计,有助于加深对金属线材制造行业的认识和最新发展情况,了解拉丝机实在际生产生活中的作用,增加自己的实践知识正确认识国外的差距所在等方面有着许多重要的意义1.2设计中的拉丝机概述此次毕业设计的对象具体属于水箱式拉丝机,水箱拉丝机采用液体降温、润滑,相比于干丝拉丝机总压缩率高,生产效率高,拉拔钢丝时冷却条件好,没有时效脆化现象,而且水箱拉丝机价格便宜,维修方便,费用少,在金属制品行业细丝拉拔工序应用广泛。
以在毕业实习中的所接触到的水箱拉丝机位设计原型(如图1所示),并参考JCJX—B24水箱拉丝机(如图2所示)的结构性能,来进行水箱拉丝机的设计。
设计的主要容为拉丝机的主体设计,包括拉丝机传动机构拉丝机构,进线机构和收线机构进行描述性的设计,而考虑到自身的专业,拉丝机的电器控制部分不再毕业设计的围。
图1 实习工厂的拉丝机图2 JCJX—B24型水箱拉丝机2 拉丝机方案的确定2.1水箱拉丝机的主要设计要求最大进线直径:2.0mm最小出线直径:0.8mm最大线速 600m/min机械减面率 12.27%主机功率 7.5KW拉丝道次为142.2拉丝机的功能和结构分析1.拉丝机的功能分析经整体分析拉丝机的主要功能可分为:送线功能、拉拔功能、收线功能。
其中送线功能里面还包括一个矫直功能用来矫直即将进入拉拔模的钢丝。
拉拔功能里面还包括对拉拔模的润滑、降温功能。
收线空能里又包括一个排线功能,使经拉拔后的钢丝均匀的缠绕在收线卷筒上。
功能分解图如图3所示:图3 拉丝机功能分解图2.拉丝机的结构分析及确定所设计的拉丝机为水箱式拉丝机,起拉拔作用的有拉拔模、拉丝塔伦,起传动作用的是电动机,电动机通过皮带传动,将动力传动到主传动轴,然后主传动轴通过齿轮传动,分别传递给主动拉丝塔轮,主动拉丝塔轮则再经过带传动传递给被动拉丝塔伦,在主被动拉丝塔轮的配合下,将钢丝拉过个拉拔模,完成整个拉丝过程。
所以该拉丝机的主要结构有:送线机构、模盒、拉丝机支架(箱体)、拉丝卷筒、主体减速箱、排线机构、收线机构等。
2.3 拉丝机拉拔部分的设计2.3.1拉丝机工作原理为了更好的理解拉丝机工作原理,有必要了解一些基本的概念.首先了解拉模,如图一所示,拉模的结构!形状尺寸.表面质量和材质,对制品的质量,产量,能耗以及成本等有很大的影响。
模孔分成下面几个入口区。
模孔最宽截面大的部分,通过入口区,坯料易于进入模孔,润滑剂易于送入工作区润滑区和工作区一被拉金属实现变形的部分,即实现塑性变形的主要部分,并获得所需形状和尺寸定径区一被拉金属得到精确的最终尺寸和形状的部分倒圆锥区,防止了线材,棒材,管材表面上形成划道和擦伤,出口区,防止被拉金属出模子时被损伤,擦伤,划伤的模孔部分。
在拉拔过程中,拉模受到较大的摩擦,特别在拉线时,由于拉拔速度很高,工具的磨损很快;因此,拉模的材料要求具有高硬度,高抗磨性和足够的强度,常用的模具材料有金刚石,硬质合金,钢,铸铁和刚玉瓷。
最后是拉拔力。
坯料尖端受到拉拔作用后,其部产生了应力,施加到坯料尖端上引导坯料进入模孔的力叫做拉拔力,与制品在模子出口处的横截面之比称为拉拔应力"拉拔应力不能超过钢丝的强度极限,否则就要断丝。
2.3.2拉拔路线的确定钢丝生产,从线材到成品,要经过数次的拉拔,每次拉拔都需要一只拉丝模,并按拉拔顺序排好。
这些模子的配置路线,就叫拉丝模路线(简称拉模路线)。
制订拉模路线,要根据总压缩率!部分压缩率和拉拔道次。
2.3.3总压缩率的确定总压缩率是指从毛坯到成品,总的压缩百分比,Q表示为钢丝拉拔前、后的截面面积缩小的绝对量压缩量与拉拔前钢丝的截面面积之比,见公式(2-1)。
由于截面压缩量总是小于拉拔前钢丝的截面积,因此压缩率总是小于1,故压缩率的数值常用百分比表示。
(2-1)上述公式可以简化为下述公式,即(2-2)式中 Q —总压缩率D —进线直径 d —出线直径2.3.2部分压缩率的确定部分压缩率及道次压缩率,是指在总压缩不变的情况下,拉拔的道次和压缩量的大小。
也就是上下相邻的两只模子直径压缩的百分比。
通常以q1,q2,q3…qn 来表示,计算公式与总压缩率相似。
(2-3)式中 qn —第n 道次的部分压缩率dn-1第n-1道次的直径222D d()-()22Q 100%D ()2πππ=⨯222D -dQ 100%D=⨯22n-1n n 2n-1d -d q 100%d =⨯dn第n道次的直径部分压缩率的大小对产量!断头率和钢丝的性能等,都有影响。
一般中、高碳钢丝的部分压缩率围为10~30%。
具体确定,要考虑以下一些因素:(1)线材的含碳量"这是最主要的因素,含碳量越高,变形越困难,因此其部分压缩率应偏小。
(2)制品的机械性能"部分压缩率的大小,对高强度钢遨则影响很大。
部分压缩率过大,会加速钢丝的硬化,而使其塑性下降,变形不均匀,尤其在扭转试验时容易产生裂纹"因此拉拔高强度钢丝时,一般均采用偏低的部分压缩率。
(3)拉拔速度。
为了使低碳钢丝高速拉拔时减少断头,应选择偏小的部分压缩率。
(4)金属的硬化。
钢丝经过拉拔逐渐硬化,塑性不断下降,因此其部分压缩率不能平均地配置。
应该开始时偏大,以后逐渐递减。
(5)拉拔道次。
第一道次拉拔,因线材有直径超公差和不圆正等因素,并为了形成较厚的润滑膜,故应选择偏小的压缩率,以保证顺利拉拔。
因此在具体分配部分压缩率时,一般第一模应该偏小,第二模最大,然后再逐步减小。
(6)其它因素。
线材夹杂多,扎制质量差,部分及总压缩率应偏小,以减少断头。
钢丝的润滑和冷却条件不良时,部分压缩率亦应偏小。
2.3.3拉拔路线的确定以压缩率为依据进行计算根据总压缩率!部分压缩率和拉拔道次三者的关系可得到下式:(1-q 平)2=1-Q (2.4)式中 q 平—平均部分压缩率Q —总压缩率 n —拉拔道次从公式(2-4)推导下面各式 求拉拔道次: n=)平q Q g --1lg()1(l(2.5) 求总压缩率:Q=1-(1-q 平)n (2.6)求平均压缩率:q 平=1-n Q -1 (2.7)根据上述部分压缩率的确定方法第一模小,第二模最大,以后逐模递减将已求出的平按道次酌情增减,并令增减值的代数和等于零,然后按下式验证左右两边是否相等,如有出入略为调整即可。
1-Q=(1-q 1)(1-q 2)(1-q 3)…… (2.8)根据设计任务的要求,水箱拉丝机进线直径为2mm ,出线直径为0.8mm ,拉丝道次为14,由式(2-2)计算总压缩率为:(2.9)根据式(2-7),求平均部分压缩率为:根据第一模小,第二模最大,以后逐模递减将已求出的平按道次酌情增减的原则,拉模路线入下表所示:q 12.27%===平222222D -d 2-0.8Q 100%100%84%D 2=⨯=⨯=根据式(2-8)验算拉模路线:右边等于:左边等于: 1-84%=0.16两边近似相等,拉模路线适合。
2.4拉拔力、转速及负载力矩的确定在进行滑轮式拉丝机设计之前,除了有必要确定拉模路线之外,还要计算出拉拔力、转速及其负载力矩。
精确地确定钢丝的拉拔力,对设计和改进滑轮式拉丝机提供必要的设计参数,为下面的设计工作提供依据。
2.4.1拉拔力的确定计算拉拔力的方法和公式较多,由于很多公式考虑的因素和条件不同,计算出来的数据差别较大,所以要确定拉拔力为了计算拉拔力,国外学者提出了很多公式,主要是因为影响拉拔力的因素很多而且复杂,又为了简化计算,只能把某些影响因素假设为不变,故而提出了很多公式来计算拉拔力。
计算拉拔力的理论公式都是从按塑性度形理论按变形区静力平衡条件或按断面变化的功能条件导出。
123n 1-Q (1-q )(1-q )(1-q )(1-q )…12314(1-q )(1-q )(1-q )(1-q )=(1-15%)(1-14.6%)(1-9%)=0.1602…(1-10%)…在通常的设计中,经常忽略一些影响因数,而采用较为简便的经验公式进行设计!计算,例如,拉拔力的计算可用克拉西里希柯夫公式计算,或用一个简易公式进行估算: F n =0.6d 21-n 21221---n nn d d d ×平b σ (2.10)Fn=0.6Sn平b σ(2.11)式中 Fn —第道次拉拔力(N )σb 平—线材的平均抗拉强度(N/mm2) 改进后表达式为: F n =d 21-n 21221---n nn d d d nb σK (2.12)对于圆形碳素钢丝σb 可由的屠林科夫公式计算:5.01)1()(nn b n nb d d --=σσ(2.13)查钢丝强度手册,2mm 钢丝强度为1470MPa 。
根据(2-12)和(2-13),其中K 取经验值0.7,计算出各直径钢丝强度和拉拔力表:2.4.2拉拔速度的确定根据拉拔过程中,通过各道次的金属秒流量必须相等的关系,有(2-14) 式中n-1S —第n-1道次被拉金属出模处截面积(mm2)n-1ν—第n-1道次被拉金属出模速度(m/s )nS —第n 道次被拉金属出模处截面积(mm2) nν—第n 道次被拉金属出模速度(m/s )由此可以计算出各道次的出模的基本速度 2.4.2负载力矩的确定传动装置的输出端必需能够克服负载力矩,否则将带动不了机器的n n n-1n-1S S νν⨯=⨯正常工作状态"所以有必要求出克服负载力矩的值来。
(2-15)式中nM —第n 道次克服负载力矩"nF —第n 道次拉拔力r —卷筒半径由此可以计算出各道次需要克服的负载力矩。
2.4.3确定拉拔功率。
计算公式为:(2-16)式中:P —传动电机的有效功率(千瓦)xP —空载功率,通常为拉丝机有效(计算)功率的10%,或用电表面,工仪表测出(千瓦)。
F —所需要的拉拔力(公斤)ν—拉拔速度米分η—拉丝机传动机构与电动机的功率,根据拉丝机结构不同而异,约在0.8-0.92之间。
