枕式包装机URS(00)(1)

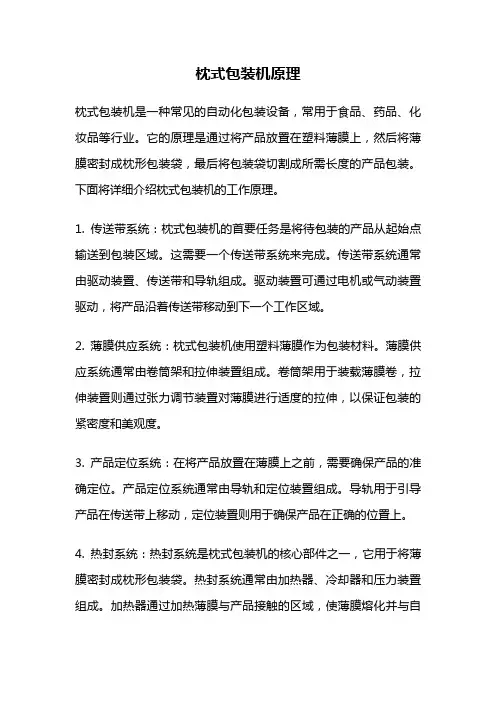

枕式包装机原理
枕式包装机原理枕式包装机是一种常见的自动化包装设备，常用于食品、药品、化妆品等行业。
它的原理是通过将产品放置在塑料薄膜上，然后将薄膜密封成枕形包装袋，最后将包装袋切割成所需长度的产品包装。
下面将详细介绍枕式包装机的工作原理。
1. 传送带系统：枕式包装机的首要任务是将待包装的产品从起始点输送到包装区域。
这需要一个传送带系统来完成。
传送带系统通常由驱动装置、传送带和导轨组成。
驱动装置可通过电机或气动装置驱动，将产品沿着传送带移动到下一个工作区域。
2. 薄膜供应系统：枕式包装机使用塑料薄膜作为包装材料。
薄膜供应系统通常由卷筒架和拉伸装置组成。
卷筒架用于装载薄膜卷，拉伸装置则通过张力调节装置对薄膜进行适度的拉伸，以保证包装的紧密度和美观度。
3. 产品定位系统：在将产品放置在薄膜上之前，需要确保产品的准确定位。
产品定位系统通常由导轨和定位装置组成。
导轨用于引导产品在传送带上移动，定位装置则用于确保产品在正确的位置上。
4. 热封系统：热封系统是枕式包装机的核心部件之一，它用于将薄膜密封成枕形包装袋。
热封系统通常由加热器、冷却器和压力装置组成。
加热器通过加热薄膜与产品接触的区域，使薄膜熔化并与自身粘合。
冷却器则用于快速冷却密封部位，确保密封牢固。
压力装置则用于提供足够的压力，以保证热封的效果。
5. 切割系统：切割系统用于将密封好的包装袋切割成所需长度。
切割系统通常由切刀和切割装置组成。
切刀通过上下运动将包装袋切割成所需长度，切割装置则用于控制切割速度和切割位置。
6. 控制系统：枕式包装机的各个部件需要协调工作，这就需要一个控制系统来完成。
控制系统通常由PLC（可编程逻辑控制器）和触摸屏组成。
PLC负责接收传感器信号、控制各个执行机构的动作，触摸屏则用于操作人员对包装机进行参数设置和监控。
总结起来，枕式包装机的原理是通过传送带系统将产品输送到包装区域，再通过薄膜供应系统将薄膜拉伸并覆盖在产品上，接着通过产品定位系统确保产品的准确定位，然后通过热封系统将薄膜密封成枕形包装袋，最后通过切割系统将包装袋切割成所需长度的产品包装。
枕式包装机操作方法
枕式包装机操作方法枕式包装机是一种常用于食品、药品、日用品等行业的自动包装设备。
其操作方法如下：1. 开机准备a. 确保枕式包装机接通电源，并检查一切电气设备和传动装置是否正常。
b. 清理和消毒枕式包装机，保持生产环境的清洁和卫生。
2. 准备包装材料a. 确保枕式包装机使用的包装材料（例如PE膜）质量良好，无损伤和污染。
b. 检查包装材料的库存，并及时补充。
3. 调整设备参数a. 根据产品的要求，调整枕式包装机的参数，包括速度、温度、封切时间等。
b. 确保参数调节准确且符合产品要求。
4. 检查整体运行状态a. 打开枕式包装机，观察各个部位的运行状态，确保没有异常情况发生。
b. 检查输送带、模具等部件是否干净、完好，没有杂质。
5. 开始生产a. 将待包装的产品放置在枕式包装机的进料口处，确保产品排列整齐。
b. 启动枕式包装机，产品会自动被送入包装材料内，并进行封切和封口操作。
c. 观察包装过程中的各个环节，确保产品的封切和封口质量良好。
d. 不断监控枕式包装机的运行状态，确保其正常运行，及时处理异常情况。
6. 完成包装a. 包装完成后，将已包装好的产品取出，并进行验货。
b. 对未合格的产品进行处理，例如重新包装、标记等。
c. 记录包装数量、品质等相关信息，便于后续追溯和统计。
7. 关机和清洁a. 生产结束后，关闭枕式包装机的电源，并将设备进行清洗和消毒，保持环境卫生。
b. 定期对枕式包装机进行维护和保养，确保其性能和寿命。
总结起来，枕式包装机的操作方法包括开机准备、准备包装材料、调整设备参数、检查整体运行状态、开始生产、完成包装、关机和清洁等多个步骤。
操作人员需要熟悉设备的使用方法，并始终保持对设备和产品的监控和检查，确保生产过程的质量和效率。

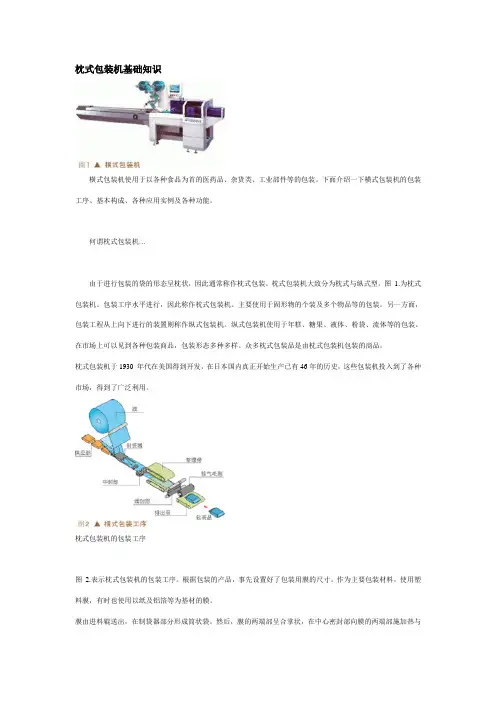

枕式包装机知识
枕式包装机基础知识横式包装机使用于以各种食品为首的医药品、杂货类、工业部件等的包装。
下面介绍一下横式包装机的包装工序、基本构成、各种应用实例及各种功能。
何谓枕式包装机…由于进行包装的袋的形态呈枕状，因此通常称作枕式包装。
枕式包装机大致分为枕式与纵式型。
图1.为枕式包装机。
包装工序水平进行，因此称作枕式包装机。
主要使用于固形物的个装及多个物品等的包装。
另一方面，包装工程从上向下进行的装置则称作纵式包装机。
纵式包装机使用于年糕、糖果、液体、粉袋、流体等的包装。
在市场上可以见到各种包装商品，包装形态多种多样。
众多枕式包装品是由枕式包装机包装的商品。
枕式包装机于1930 年代在美国得到开发，在日本国内真正开始生产已有46年的历史，这些包装机投入到了各种市场，得到了广泛利用。
枕式包装机的包装工序图 2.表示枕式包装机的包装工序。
根据包装的产品，事先设置好了包装用膜的尺寸。
作为主要包装材料，使用塑料膜，有时也使用以纸及铝箔等为基材的膜。
膜由进料辊送出，在制袋器部分形成筒状袋。
然后，膜的两端部呈合掌状，在中心密封部向膜的两端部施加热与压力，并进行热粘着（热密封）。
通过设置在制袋器前段（供应部）的供应传送装置，被包装物以一定间隔连续插入至呈筒状的膜内。
筒状膜内的被包装品通过上下按压传送带以一定间隔继续前进，在终端密封（也称顶部密封）装置向被包装物与被包装物的中间部膜进行加热，在进行加压热密封的同时，由切割机进行切割，结束包装工序。
枕式包装机连续进行着上述一系列运转。
枕式包装机的包装工序关于枕式包装机的基本构成，由如图 3.所示的各部分构成。
大多数机械由如下部分构成，供应搬运被包装品的“供应传送机部”、供应包装材料（膜）的“膜供应部”、进行膜制袋的“制袋部”、通过加热粘附制袋后膜两端中央部分的“中封部”、向前方搬运被包装品的“产品传送部”、加热粘附被包装品膜的同时切割的“底封部（端封）”、最后是将被包装品搬运至下一工序的“排出带”。
三伺服枕式包装机原理
三伺服枕式包装机原理三伺服枕式包装机是一种自动化包装设备，其原理是通过三个伺服电机的协调运动，完成对产品的包装。
本文将从三伺服枕式包装机的工作原理、涉及的三个伺服电机、运动控制系统和应用领域等方面进行介绍。
一、三伺服枕式包装机的工作原理三伺服枕式包装机的工作原理主要包括以下几个步骤：1. 产品进料：将待包装产品通过进料口送入包装机的工作区域。
2. 包装袋制作：包装机根据预设的包装袋尺寸和形状，通过热封或冷封等方式制作出适合产品的包装袋。
3. 产品装袋：包装机将待包装产品精确地放入包装袋中。
4. 封口和剪切：包装机通过热封或冷封方式将包装袋封口，并根据需要进行剪切，使包装袋形成独立的包装单元。
5. 产品出料：包装好的产品通过出料口排出包装机，完成整个包装过程。
二、涉及的三个伺服电机1. 进料伺服电机：进料伺服电机负责将待包装产品送入包装机的工作区域。
它通过控制进料传动装置，将产品按照预设的速度和位置送到合适的位置。
2. 装袋伺服电机：装袋伺服电机负责控制包装机的装袋动作。
它通过控制装袋传动装置，将包装袋精确地打开并放置在合适的位置，以便将产品放入其中。
3. 封口伺服电机：封口伺服电机负责控制包装机的封口和剪切动作。
它通过控制封口传动装置，将包装袋进行热封或冷封，并根据需要进行剪切，形成独立的包装单元。
三、运动控制系统三伺服枕式包装机的运动控制系统是整个包装机的核心。
它通过对三个伺服电机的精确控制，实现产品的准确装袋、封口和剪切。
运动控制系统通常由PLC（可编程逻辑控制器）、伺服驱动器、编码器等组成，通过编程控制伺服电机的运动参数和运动路径，实现对包装机的精确控制。
四、应用领域三伺服枕式包装机广泛应用于食品、药品、化妆品等行业的产品包装领域。
其高精度的运动控制系统可以确保产品的准确装袋和封口，有效提高包装效率和包装质量。
同时，包装机还可以根据不同产品的需求，灵活调整包装袋的尺寸和形状，满足不同规格的产品包装要求。
枕式包装机的原理
枕式包装机的原理枕式包装机是一种广泛应用于食品、医药、化妆品、日用品等行业的自动包装设备。
它采用先进的电气和机械控制技术，能够将单个或多个物品以枕状包装形式进行封装，从而实现产品的包装、密封和外观美观的要求。
枕式包装机的工作原理如下：1. 引导进料：将待包装的物品通过传送带或者物料进料装置引导到包装机的工作区域。
物品的进料方式可以根据不同的产品和包装需求进行调整。
2. 输送定位：包装机会自动进行物品的输送和定位，确保物品在包装过程中的位置和方向的准确性。
通常，这个过程包括传送带、定位导轨、定位装置等。
3. 枕式包装：在物品定位准确后，包装机会通过自动送料装置将包装膜从卷筒中拉伸开，并通过热封装置将膜封合成一定长度的袋状包装形式。
在封合的同时，包装机会将膜与物品之间形成垂直封口。
4. 切割分装：在进行封合之后，包装机会自动进行切割和分装。
通常，包装机会根据设定的长度自动切割出一个个完成封口的包装袋，并将其分开。
5. 出料排放：切割分装完成后，包装机会自动将封口和分装好的包装袋排入集为一体的储存装置或者一次性自动出料。
此外，可根据需要将分装后的物品倒装入另一个箱体、托盘等。
6. 气动系统和控制系统：在上述过程中，枕式包装机会通过气动系统控制物品的进料、输送和定位，同时通过控制系统控制包装膜的拉伸、封合和切割等动作。
控制系统通常采用PLC（可编程逻辑控制器）或者触摸屏控制面板，可以对包装机进行参数设置和调整。
枕式包装机的工作原理主要依靠气动系统、电子控制技术和机械传动等技术的综合应用。
其中气动系统负责控制包装膜的输送和封合动作，电子控制技术负责实现包装机的自动化运行和封合温度、时间等参数的精确控制，机械传动负责驱动整个包装过程的实现。
总结起来，枕式包装机可以实现物品的自动包装、封装和分装的功能，大大提高了包装效率和产品外观质量。
通过不断创新和改进，枕式包装机已经成为现代包装行业中不可或缺的重要设备之一。

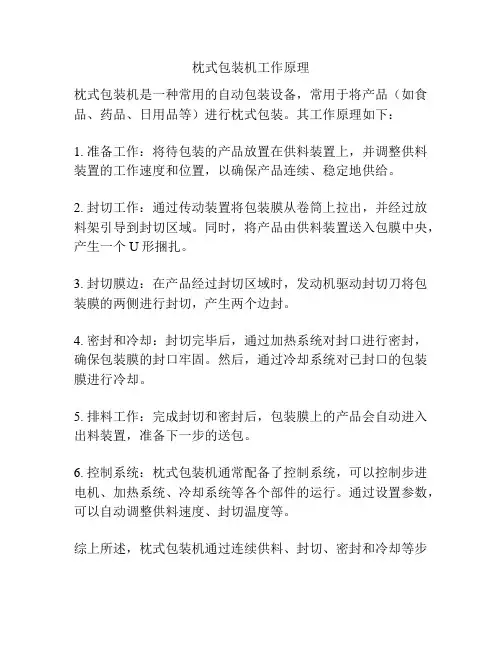

枕式包装机工作原理
枕式包装机工作原理
枕式包装机是一种常用的自动包装设备，常用于将产品（如食品、药品、日用品等）进行枕式包装。
其工作原理如下：
1. 准备工作：将待包装的产品放置在供料装置上，并调整供料装置的工作速度和位置，以确保产品连续、稳定地供给。
2. 封切工作：通过传动装置将包装膜从卷筒上拉出，并经过放料架引导到封切区域。
同时，将产品由供料装置送入包膜中央，产生一个U形捆扎。
3. 封切膜边：在产品经过封切区域时，发动机驱动封切刀将包装膜的两侧进行封切，产生两个边封。
4. 密封和冷却：封切完毕后，通过加热系统对封口进行密封，确保包装膜的封口牢固。
然后，通过冷却系统对已封口的包装膜进行冷却。
5. 排料工作：完成封切和密封后，包装膜上的产品会自动进入出料装置，准备下一步的送包。
6. 控制系统：枕式包装机通常配备了控制系统，可以控制步进电机、加热系统、冷却系统等各个部件的运行。
通过设置参数，可以自动调整供料速度、封切温度等。
综上所述，枕式包装机通过连续供料、封切、密封和冷却等步
骤，将产品包装在膜中，并形成枕状包装形式。
其工作原理高效、自动化，适用于大批量的产品包装需求。
枕式包装机 工作原理
枕式包装机工作原理
枕式包装机是一种常见的自动化包装设备，广泛应用于食品、医药、化妆品等领域。
其工作原理如下：
1. 投放物料：操作员将待包装物料放置在机器进料口的露台上。
2. 物料输送：机器启动后，传动装置开始工作，将物料从进料口输送到包装区。
3. 形成袋子：在包装区，机器通过一系列的操作，将可焊接的包装材料（如复合薄膜）从卷材转变为一个个连续的袋子。
4. 封口：通过热封装置，机器将袋子的开口部分进行封口，确保物料不会从包装袋中溢出。
5. 填充物料：待封口的袋子通过输送装置移动到填充区，机器将预先设定的物料量填充到袋子中。
6. 封口完成：填充完物料后，机器将袋子的另一端封口，使其完全密封。
7. 切割：通过切割装置，机器将已封口的袋子分割成独立的产品。
8. 输出产品：经过切割后，袋子中的物料已经成为独立的包装产品，通过输出口将其送至下一工序或包装箱。
需要注意的是，枕式包装机在工作过程中还会根据产品的要求，对填充的物料进行振动、压实等操作，以确保包装后的产品质量和外观。
该机器通常配备了电气控制系统，可以通过人机界面进行操作和监控。
枕式包装机说明书最新(触摸屏)
前言在初次使用本公司机械之前，请务必仔细阅读本《操作手册》之各项内容，它将帮您正确使用和维护机器。
确保人机安全，并充分发挥其性能，-减少故障，延长寿命。
1.安全注意事项1）未清楚了解机器正确的操作方法和安全规定之前，禁止启动机器。
2）未经训练和授权的人员，不得使用本机。
3）使用本机前，必须先详读本手册，并了解全部内容与提示。
4）机器须确认完成安装及必要的调整动作后，才能操作。
5）启动前须确认在机器所有台面没有放置任何工具或器物。
6）电源未关闭，不得触摸机器内部或电气设施。
7）机器在运转中操作者不得离开机器工作范围。
8）机器在运转中严禁触摸发热的封轮,封模及运转中各部件。
9)检查、维修电气控制电路时须由电气专业人员完成。
10)非经本公司许可，不得任意改装机器，或在机器上接装任何非本公司认可的装置、刀具或周边设备，以免发生危险。
11）本手册内容有任何不明了之处，或遇到依本手册之说明无法解决的问题，请咨询本公司或授权经销商，切勿擅自处理。
12）不要在指定环境之外的条件下使用机器。
警告：为了您和他人及机器设备的安全，务必遵守以上安全事项，对由于不按上述要求而产生的意外及事故，本公司概不负责。
2.机器说明2.1设备用途DZP系列多功能全自动高速枕式包装机主要适用于医药、食品、日化、化妆品、电子等行业的药版、饼干、槟榔、雪饼、方便面、糖果、西点、面包、托盘式容器、透明皂等块状物的包装，起到了防潮、避光的作用，并提高了产品的档次。
使用该机比手工制袋包装可节约成本20%左右，而且可与铝塑包装机等机械联动生产。
2.2主要特点1）结构紧凑合理，性能稳定先进，操作简便易懂。
2）双变频控制，无级变速，袋长即设即切，无需调节空走，一步到位，省时省膜。
3）采用国际知名电器元件，PLC控制，触摸式人机界面，参数设定方便快捷。
4）故障诊断提示一目了然，使用更具人性化。
5）高感度电眼色标跟踪，使封印位置更加准确。
6）PID温度可调，适合各种材质色膜，提高了封口质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
类别：URS文件编号：URS-E/G2-002 部门：设备动力部页码：第1页共8页
枕式包装机URS
版本：00
目录
制定：
年月日审核：年月日
年月日
年月日批准：年月日
1.0概述 (3)
2.0目的 (3)
3.0范围 (3)
4.0职责 (3)
4.1 质量保证部经理：** (3)
4.2 生产副总经理：*** (3)
4.3 设备动力部主管：** (3)
4.4 车间外包负责人：*** (3)
5.0内容 (4)
5.1 法规标准 (4)
5.2 项目介绍 (4)
5.3 技术要求 (4)
5.3.1 生产能力 (4)
5.3.2 公用连接 (4)
5.3.3 总体要求 (5)
5.3.4 主机要求 (5)
5.3.5 健康、安全和环境 (6)
5.3.6 文件 (6)
6.0总结 (7)
7.0附件 (8)
口服固体制剂车间目前采用手工方式套防潮袋，该生产方式效率低且人工成本高。
根据生产的需要，口服固体制剂车间需要购进枕式包装机一台，用于替代目前的人工生产方式，提高产量和生产效率，降低人工成本。
2.0目的
本文件的执行将记录和证明海南康芝药业股份有限公司向供应商提出的关于枕式包装机的用户需求的具体内容，供应商确认后以海南康芝药业股份有限公司提出的控制标准为依据进行枕式包装机的初步规格选型、功能设计并最终完成详细设计，为将来的设备验证提供充分依据。
本文件将会作为采购合同的一部分，供应商应遵守本文件规定并作为长期备件采购的标准和条件。
3.0范围
本URS适用于枕式包装机。
4.0职责
4.1质量保证部经理：**
1.负责对枕式包装机提出质量要求。
4.2生产副总经理：**
1.负责对枕式包装机提出生产需求。
4.3设备动力部主管：***
1.负责对枕式包装机提出硬件设计需求，并与供应商、质量保证部、生产
技术部进行技术交流。
4.4车间外包负责人：***
1.负责对枕式包装机的操作方法、操作流程进行现场审核，并提出最终
的操作方法、操作流程的需求。
5.1法规标准
除本URS特殊要求外，须满足中国2010版GMP、中国安全环保法规。
除本URS特殊要求外，须满足ISPE（国际制药工程师协会）所颁布的制药工程设备标准、中国制药装备协会所颁布的制药工程设备标准。
5.2项目介绍
枕式包装机主要用于两个产品铝塑板的枕式包装，起到防潮作用，并预留与铝塑包装机、装盒机联动功能。
5.3技术要求
系统/设备，应符合以下规定，但并不限于：
5.3.1生产能力
5.3.2公用连接
5.3.3总体要求
5.3.4主机要求
5.3.5健康、安全和环境
5.3.6文件
6.0总结
7.0附件
附件一、设备安装位置示意图。
