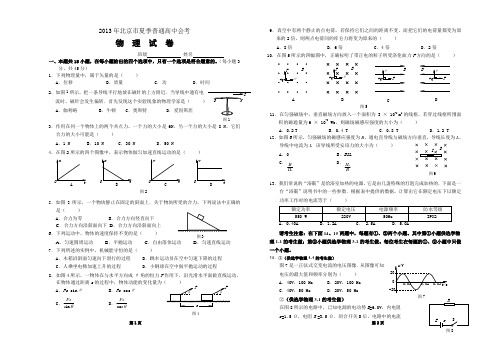

2013年北京市 夏季 普通高中会考 物理试题

图1IAC图2DB图32013年北京市夏季普通高中会考物 理 试 卷第一部分 选择题（共54分）一、本题共15小题，在每小题给出的四个选项中，只有一个．．．．选项是符合题意的。

（每小题3分，共45分）1．下列物理量中，属于矢量的是A ．位移B ．质量C ．功D ．时间3．如图1所示，把一条导线平行地放在磁针的上方附近．当导线中通有电流时，磁针会发生偏转．首先发现这个实验现象的物理学家是 A ．伽利略 B ．牛顿 C ．奥斯特 D ．爱因斯坦3．作用在同一个物体上的两个共点力，一个力的大小是6N ，另一个力的大小是8 N ，它们合力的大小可能是A ．1 NB ．10 NC ．30 ND ．50 N4．在图2所示的四个图像中，表示物体做匀加速直线运动的是5．如图3所示，一个物块静止在固定的斜面上．关于物块所受的合力，下列说法中正确的是 A ．合力为零 B ．合力方向竖直向下 C ．合力方向沿斜面向下 D ．合力方向沿斜面向上6．下列运动中，物体的速度保持不变的是A ．匀速圆周运动B ．平抛运动C ．自由落体运动D ．匀速直线运动7．下列所述的实例中，机械能守恒的是A ．木箱沿斜面匀速向下滑行的过程B ．跳伞运动员在空中匀速下降的过程C ．人乘坐电梯加速上升的过程D ．小钢球在空中做平抛运动的过程8．如图4所示，一物体在与水平方向成θ角的恒力F 作用下，沿光滑水平面做直线运动，在物体通过距离s 的过程中，物体动能的变化量为 A ．Fs sin θ B ．Fs cos θC ．sin FsθD ．cos Fs θ9．真空中有两个静止的点电荷，若保持它们之间的距离不变，而把它们的电荷量都变为原来的2倍，则两点电荷间的库仑力将变为原来的A ．8倍B ．6倍C ．4倍D ．2倍10．在图5所示的四幅图中，正确标明了带正电的粒子所受洛伦兹力F 方向的是11．在匀强磁场中，垂直磁场方向放入一个面积为3 × 10-2 m 2的线框，若穿过线框所围面积的磁通量为6 × 10-3 Wb ，则磁场磁感应强度的大小为A ．0.2 TB ．0.4 TC ．0.8 TD ．1.2 T12．如图6所示，匀强磁场的磁感应强度为B ，通电直导线与磁场方向垂直，导线长度为L ，导线中电流为I . 该导线所受安培力的大小为 A ．0 B ．BIL C ．B ILD ．IL B13．我们常说的“浴霸”是给浴室加热的电器，它是由几盏特殊的灯泡完成加热的．下面是一台“浴霸”说明书中的一些参数．根据表中提供的数据，计算出它在额定电压下以额定功率工作时的电流等于请考生注意：在下面14、15两题中，每题有①、②两个小题。

其中第①小题供选学物理1-1的考生做；第②小题供选学物理3-1的考生做。

每位考生在每题的①、②小题中只做一个小题。

14．①（供选学物理1-1的考生做）图7是一正弦式交变电流的电压图像．从图像可知电压的最大值和频率分别为A ．40V ，100 HzB ．20V ，100 Hz C ．40V ，50 Hz D ．20V ，50 Hz ②（供选学物理3-1的考生做）在图8所示的电路中，已知电源的电动势E =6.0V ，内电阻r =1.5 Ω，电阻R =3.5 Ω．闭合开关S 后，电路中的电流等于图7DBBAC B+q图5图6B图10A ．0.67 AB ．0.75 AC ．1.0 AD ．1.2 A15．①（供选学物理1-1的考生做）电磁波在空中的传播速度为υ．北方交通广播电台的频率为f ，该电台所发射电磁波的波长为A ．f υB ．1f υC ．fυD ．υf②（供选学物理3-1的考生做）如图9所示的匀强电场中，a 、b 、c 三条虚线表示三个等势面．下列说法中正确的是 A ．等势面a 的电势最高 B ．等势面b 的电势最高 C ．等势面c 的电势最高 D ．三个等势面的电势相等二、本题共3小题，在每小题给出的四个选项中，至少有一个．．．．．选项是符合题意的。

（每小题3分，共9分。

每小题全选对的得3分，选对但不全的得2分，只要有选错的该小题不得分） 16．一物体做自由落体运动，取g =10m/s 2．该物体A ．在前2s 内下落的距离为20 mB ．在前2s 内下落的距离为40 mC ．第2s 末的速度为20 m/sD ．第2s 末的速度为40 m/s17．如图10所示，某同学乘电梯从一层到八层，在电梯加速上升的过程中，下列说法中正确的是 A ．重力势能减小 B ．重力势能增大 C ．处于失重状态 D ．处于超重状态18．A 、B 两个点电荷在真空中所产生电场的电场线(其中方向未标出)的分布如图11所示．图中O 点为两点电荷连线的中点，MN 为两点电荷连线的中垂线，P 为中垂线上的一点，电场线的分布关于MN 左右对称．下列说法中正确的是 A ．这两个点电荷一定是等量同种电荷 B ．这两个点电荷一定是等量异种电荷 C ．O 点的电场强度比P 点的电场强度大 D ．O 点的电场强度比P 点的电场强度小图9图11第二部分 非选择题（共46分）一、填空题（每小题4分，共16分）1．如图12所示的曲线是一个物体做平抛运动的轨迹．A 、B 是 轨迹上的两个点，物体经过A 点时的速度___________(选填 “大于”或“小于”)物体经过B 点时的速度．请在图中画出 物体经过A 点时的速度方向．2．水平地面上有一个木箱，木箱的质量m =20 kg ，木箱与地面间的动摩擦因数μ=0.20．一个小朋友推着该木箱向右做直线运动，取g = 10 m/s 2．木箱受到的滑动摩擦力等于___________N ，方向___________（选填“向右”或“向左”）．3．如图13所示，A 、B 是电场中的两点，将一正点电荷从A 点移动 到B 点，电场力做__________（选填“正功”或“负功”），它在 A 点所受的电场力__________（选填“大于”或“小于”）它在B点所受的电场力．4．在“验证机械能守恒定律”的实验中，质量为m 的重锤拖着一条纸带从静止开始下落，打点计时器在纸带上打出一系列清晰的点．把重锤开始下落时打出的点标为O ，然后按先后顺序依次选取三个计数点A 、B 、C ，如图14所示．通过测量得到O 、A 间距离为h 1，O 、B 间距离为h 2，O 、C 间距离为h 3．已知相邻计数点间的时间间隔为T ，当地重力加速度为g ．从开始下落到打B 点时，重锤减少的重力势能为_______________，打B 点时重锤的动能为_______________．图12O 图13 BA图14二、论述、计算题（共30分）解题要求：写出必要的文字说明、方程式、演算步骤和答案。

有数值计算的题，答案必须明确写出数值和单位。

5．（7分）如图15所示，一个质量m = 5kg 的物体放在光滑水平面上．对物体施加一个F = 10N 的水平拉力，使物体由静止开始做匀加速直线运动．求： （1）物体加速度的大小a ；（2）第2s 末物体速度的大小υ．6．（7分）如图16所示的匀强电场，电场强度E = 2×104 N /C ．一电荷量q = +1×10-8 C 的点电荷从电场中的A 点移动到B 点，电场力对电荷所做的功W =2×10-5 J ．求： （1）点电荷所受电场力的大小F ；（2）A 、B 之间的距离d ．7．请考生注意：本题有①、②两个小题．其中第①小题供选学物理1-1的考生做；第②小题供选学物理3-1的考生做。

每位考生只做其中一个小题。

①（供选学物理1-1的考生做）（8分）我国航天事业取得了令世界瞩目的成就．其中“嫦娥一号”和“嫦娥二号”已经成功地绕月运行，并对月球进行了近距离探测．它们环绕月球做匀速圆周运动时，距月球表面的高度分别为h 1和h 2．已知月球的半径为R ，月球的质量为M ，引力常量为G .求： （1）月球表面附近的重力加速度；（2）“嫦娥一号”与“嫦娥二号”环绕月球运动的向心加速度之比.图15图16 AB E0 图18②（供选学物理3-1的考生做）（8分）如图17所示，平行金属板P 、Q 的中心分别有小孔O 和O ′，两板间的电压为U ．在Q 板的右侧存在匀强磁场，磁场方向垂直纸面向外，磁感应强度为B ．一质量为m 、电荷量为+q 的带电粒子，在小孔O 处从静止开始做匀加速直线运动．粒子通过小孔O ′后，在磁场中做匀速圆周运动，经过半个圆周打在Q 板上的A 点．不计粒子重力．求： （1）粒子运动到小孔O ′时的速度大小； （2）A 点到小孔O ′的距离．8．（8分）如图18所示，光滑水平面上放着一块足够长的木板，木板的质量M = 1.0 kg ，从某时刻起对木板施加一个F = 3.0N 的水平向右的恒力，与此同时一个质量m = 1.0 kg 的小物块(可视为质点)，以υ = 4.0 m /s 的速度向右滑上木板的左端．已知物块与木板间的动摩擦因数μ = 0.10．取g = 10 m /s 2．物块从滑上木板到与木板速度相同的过程中，求：（1）物块运动的时间； （2）物块相对木板滑行的距离．图17B′2013年北京市夏季普通高中会考物理试卷答案及评分参考第一部分选择题（共54分）二、共9分，每小题3分。

16．（AC）3分；（A）2分；（C）2分17．（BD）3分；（B）2分；（D）2分18．（BC）3分；（B）2分；（C）2分第二部分非选择题（共46分）一、填空题：每小题4分，共16分。

二、论述、计算题：共30分。
