第八章--3 CDMA2000
CDMA2000
平均速率650kbit/s，3倍于1X
cdma2000 Multi-Carrier Extensions
CDMA2000前向链路支持DS和MC 后向链路只支持DS
1.25 MHz
Forward Link
cdma2000 1X
cdma2000 3X MC FL with cdma2000 1X RL
PLICF（Physical Layer Independent Convergence Function）： 屏蔽物理层的细节。PLICF利用PLDCF提供的服务（逻辑信道） 来实现真正的通信过程。 PLDCF完成从提供给PLICF的逻辑信道到物理层提供的逻辑信 道之间的映射(Mapping)、复接和解复接、来自不同信道的控制 信息的合并等， 并提供实现Qos的能力。
Legacy MS
cdma2000 1X + 1X EV-DO
PSTN MSC DNS
Internet
MCF
AN AAA
IP Network
PDSN H A
Border Router
BSC/ANC BTS/ANT BTS/ANTS S
IS2000/ IS-856
BSC/ANC BTS/ANT BTS/ANTS S
CDMA 2000
Section 1: CDMA2000 overview
CDMA 2000的发展
由3GPP2制定标准
90年代初，Qualcomm公司首次将CDMA技术引入民用通 信领域；
1993年，第一个CDMA标准IS-95A发布；
1995年，香港开通第一个CDMA商用网
1997年，CDMA标准IS-95B发布； 2000年，CDMA2000-1X标准IS-2000 Release 0 、Release A出台； 2000年，1X EV-DO、1X EV-DV等宽带CDMA技术纷纷出 台；
CDMA2000技术
目录摘要 (Ⅰ)Abstract (Ⅰ)第1章 CDMA2000的发展过程 (1)1.1CDMA的概述 (1)1.2 CDMA的诞生 (1)1.3 CDMA演进过程 (2)第2章CDMA2000的特点 (2)2.1CDMA2000系列 (3)2.2CDMA2000-1X特点 (4)2.3CDMA2000-3X特点 (4)2.4高速数据率HDR(CDMA2000-1XEV)特点 (4)2.5 HRPD的性能特点 (4)第3章 CDMA2000的技术 (6)3.1扩频通信基本原理 (6)3.2扩频通信的理论基础 (6)3.3扩频与解扩频过程 (6)3.4处理处理增益与抗干扰容限 (7)3.5扩频通信技术特点 (8)3.6 CDMA信道结构 (9)3.7 CDMA语音编码种类 (11)3.8 什么是1x分组数据业务 (13)第4章 CDMA2000的优点 (14)4.1 CDMA2000网络优势何在 (14)第5章 CDMA2000的应用 (16)小结： (19)致谢 (20)参考文献 (21)CDMA2000技术摘要CDMA2000由美国高通北美公司为主导提出，摩托罗拉、Lucent和韩国三星，韩国现在成为该标准的主导者。
这套系统是从窄频CDMA One数字标准衍生出来的，可以从原有的CDMA One结构直接升级到3G，建设成本低廉。
目前使用CDMA 的地区有日、韩和北美等，所以CDMA2000的支持者不如W一CDMA多。
不过CDMA2000的研发技求却是目前各标准中进度最快的。
如今3G手机技术已经大范围的覆盖全球，这也使CDMA2000技术的稳步发展得到更进一步的提升。
关键词：CDMA2000；美国；3G；速度最快；稳步发展AbstractCDMA2000 qualcomm company in North America as the leading factor is put forward by the United States, samsung MOTOROLA, Lucent and South Korea, South Korea has become the leader of the standard. The system derived from narrowband CDMA One digital standard, can be directly from the original CDMA One structure upgrade to 3 g, low construction cost. Currently using CDMA regions such as Japan, Korea, and North America, so CDMA2000 more supporters than W a CDMA. But for the development of CDMA2000 technology is currently the fastest progress in the standard. Now the 3 g mobile technology has a wide range of global coverage, italso makes furtherpromote the steady development of CDMA2000 technology.第1章CDMA2000的发展过程1.1CDMA的概述CDMA（Code Division MultipleAccess的缩写）直译为码分多址，是在数字通信技术的分支扩频通信的基础上发展起来的一种技术。
CDMA2000核心网介绍
LAI,CI码
位置区识别码（LAI）
在一个SID区或NID区中唯一识别一个位置区的号码,
它包含12比特，由各地自行分配。 MCC＋MNC＋LAC
小区识别码（CI）
在一个位置区下的不同基站或扇区所覆盖区域的标
识，它包含12比特，由各地自行分配。 MCC+MNC+LAC+CI
位置区和小区共同确定一个移动用户的位置信 息。
网等） 操作维护子系统（OMM）
网络交换子系统组成
核心网电路域：完成语音部分的交换 核心网分组域：完成数据部分的交换 智能网：为移动用户提供智能业务 短消息中心：为移动用户提供短信服务
提纲
CDMA2000的网络结构 CDMA2000核心网电路域介绍 CDMA2000核心网分组域介绍 CDMA2000系统接口与协议 交换设备安装过程及注意事项
Packet Data Serving Node（PDSN)
PDSN完成在一个PDSN服务区域内所有移动 客户数据包交换会话通道建立和控制，并提 供相应的计费信息 接口信息：通过R-P接口与PDF相连
通过P-P接口与其他PDSN相连 通过Pi接口与外部网络（IP Network) 相连
Packet Control Function（PCF)
CC与MAC同MDN M1M2M3同MSC的 M1M2M3。
CC
+
MAC
+
44
+
M1M2M3
+
ABC
系统识别码（SID）
SID号码是在CDMA/AMPS蜂窝移动通信 网中唯一地识别一个移动业务本地网的 号码。它由国家标识比特组和本地系统 比特组两部分组成，共包含15比特。 本网首先使用比特14至比特9为110010 的512个号码。每个本地网分配一个SID 号码。

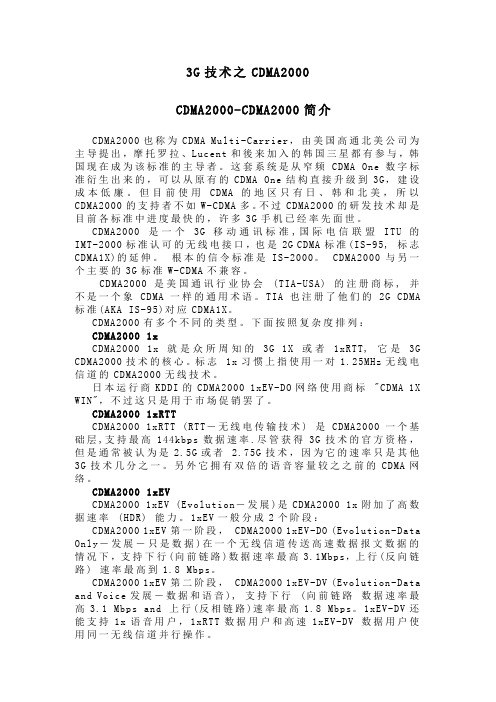

3G技术之CDMA2000概要
3G技术之CDMA2000CDMA2000-CDMA2000简介CDMA2000也称为CDMA Multi-Carrier，由美国高通北美公司为主导提出，摩托罗拉、Lucent和後来加入的韩国三星都有参与，韩国现在成为该标准的主导者。
这套系统是从窄频CDMA One数字标准衍生出来的，可以从原有的CDMA One结构直接升级到3G，建设成本低廉。
但目前使用CDMA的地区只有日、韩和北美，所以CDMA2000的支持者不如W-CDMA多。
不过CDMA2000的研发技术却是目前各标准中进度最快的，许多3G手机已经率先面世。
CDMA2000 是一个3G移动通讯标准,国际电信联盟ITU的IMT-2000标准认可的无线电接口，也是2G CDMA标准(IS-95, 标志CDMA1X)的延伸。
根本的信令标准是IS-2000。
CDMA2000与另一个主要的3G标准W-CDMA不兼容。
CDMA2000是美国通讯行业协会(TIA-USA) 的注册商标, 并不是一个象CDMA一样的通用术语。
TIA也注册了他们的2G CDMA 标准(AKA IS-95)对应CDMA1X。
CDMA2000有多个不同的类型。
下面按照复杂度排列：CDMA2000 1xCDMA2000 1x 就是众所周知的3G 1X 或者1xRTT, 它是3G CDMA2000技术的核心。
标志1x习惯上指使用一对 1.25MHz无线电信道的CDMA2000无线技术。
日本运行商KDDI的CDMA2000 1xEV-DO网络使用商标"CDMA 1X WIN"，不过这只是用于市场促销罢了。
CDMA2000 1xRTTCDMA2000 1xRTT (RTT－无线电传输技术) 是CDMA2000一个基础层,支持最高144kbps数据速率.尽管获得3G技术的官方资格，但是通常被认为是 2.5G或者 2.75G技术，因为它的速率只是其他3G技术几分之一。
cdma2000
cdma20001. 简介cdma2000是Code Division Multiple Access 2000的缩写，是一种数字蜂窝通信技术标准。
它是第三代移动通信技术的一部分，旨在提供高质量的语音和数据服务。
cdma2000是2G 和3G通信技术之间的过渡标准，提供了更高的数据传输速率和更强的安全性。
2. 历史cdma2000技术最早于1999年开始商用，它是基于早期的2G数字通信技术CDMAOne的改进。
cdma2000通过增加新的功能和改进现有功能来提供更高的数据传输速率。
随着时间的推移，cdma2000不断演进并支持更高的数据速率和更多的功能。
3. 主要特点和优势•高质量的语音通信：cdma2000提供清晰、稳定的语音通信质量，能够实现高质量的语音通话。
•高速数据传输：cdma2000可以支持高速数据传输，可以提供更快的上网速度和更快的数据传输速率。
•高安全性：cdma2000采用了强大的加密算法和认证机制，提供了高级的安全性，保护用户的通信数据。
•兼容性强：cdma2000可以与现有的CDMA网络兼容，无需更换设备或基础设施，可以实现平稳过渡。
•高效能使用频谱：cdma2000使用CDMA技术，可以更高效地利用有限的频谱资源，提高频谱利用率。
4. cdma2000的进化cdma2000在其发展过程中经历了多个技术进化阶段，从3G到4G的演进逐渐提高了网络性能和用户体验。
以下是几个重要的cdma2000进化阶段：cdma2000 1xcdma2000 1x是最早的cdma2000技术标准，它提供了较高的数据传输速率和更快的系统响应时间。
它采用了1xRTT （1倍增强型无线传输技术）来提供高质量的语音和数据服务。
cdma2000 1xEV-DOcdma2000 1xEV-DO是cdma2000的一种演进形式，它主要针对数据传输进行了优化。
1xEV-DO可以提供更高的数据传输速率和更快的上网体验，适用于需要大量数据传输的应用。
任务8 CDMA2000业务流程
数据业务起呼
M． PDSN接受A10连接建立请求，向PCF返回A11Registration-Reply消息；
N． PCF向BSS返回A9-Connect-A8消息，A8与A10连接建立 成功；
O． 无线业务信道和地面电路均建立并且完全互通后，BS向 MSC发送指配完成消息；
P． MS与PDSN之间协商建立PPP连接，Mobile IP接入方式 还要建立Mobile IP连接，PPP消息与Mobile IP消息在业务信道上 传输，对BSS/PCF透明；
MS发起的释放
D． BSS向MS发送Release Order消息，然后释放无线资源；
E． BSS收到MSC发送的Clear Command消息后，释放所分 配的地面电路资源，并回应Clear Complete消息；MSC收到Clear Complete消息后，释放低层的传输连接（SCCP连接）。
问题引入
1. 系统搭建起来之后，关键在于其业务流程的实现。 那么CDMA2000系统的语音业务流程如何实现？ 2. 其数据业务流程又是如何实现的？
3
1、语音业务流程 2、数据业务流程
4
移动台起呼的流程
A B C D E F G H I J K L
移动台起呼的流程
A． MS在空中接口的接入信道上向BSS发送Origination Message，并要求BSS应答；
移动台起呼的流程
J． 移动台收到Service Connect Message后，移动台开始根据 指定的业务配置处理业务，并以Service Connect Completion Message作为响应；
K． 无线业务信道和地面电路均成功连接后，BSS向MSC发送 Assignment Complete message，并认为该呼叫进入通话状态；
精品文档-CDMA2000网络规划与优化案例教程(龚雄涛)-第8章
➢8.1 接入分析
➢8.2 切换分析
➢8.3 调话分析
1
➢小结
学习提示 网络优化是移动通信网络建设中一个非常重要的过程， 其目的是改善网络的通信质量。具体地讲，就是通过对频率 分配、基站参数、网络结构等的调整，来建设一个覆盖良好、 话音清晰、接通率高的优质蜂窝移动通信系统。 网络优化对于CDMA移动通信系统更为重要。因为CDMA移 动通信系统是干扰受限的通信系统，系统的容量是软容量， 网络优化不仅能改善网络的性能和服务质量，还能增加系统 2 的容量。本章就CDMA系统接入、切换和掉话的基本原因和典 型案例展开论述。
10 图8-3 接入探针序列
11 图8-4 探针结构
2. 接入试探流程 接入试探的基本流程如图8-5所示。
12
13 图8-5 接入试探流程图
8.1.2 接入参数
在寻呼信道周期下接入信道信息Access channel
message中包含了手机接入时使用的参数。
PILOT_PN，100，
/* 导频PN序列 */
学习目的和要求
了解CDMA无线接入过程。
了解CDMA切换类型、切换算法。
了解CDMA掉话机制。
理解CDMA接入参数、接入定时器。
理解CDMA软切换过程、导频集、切换参数及导频搜索窗。
掌握CDMA接入失败原因及典型案例分析。
掌握CDMA切换失败原因及典型案例分析。
3
掌握CDMA掉话原因及典型案例分析。
23
附加说明： 由于接入信道和时隙的选择都是随机的，而且各个移动 台是不相关的，因此有可能多个移动台在同一接入信道上的 同一时隙发送接入信道消息。如果两个移动台的接入信道消 息到达基站的时间差超过1 PN chip，基站就会将二者区分 开来；如果接入信道消息到达时间差太小以致不能区分，就 叫做接入信道碰撞。当三个或更多的接入信道消息在同一时 隙发送时，有的会发生碰撞，而有的则不会。在微蜂窝中发 24 生碰撞的可能性会更大一些，因为小区的半径很小。(当存 在多径时，碰撞更容易发生，因为基站无法区分来自两个移 动台的多径碰撞)。
CDMA2000通信流程 PPT资料共166页
主要消息说明：
1、AUTHREQ 即authentication request 鉴权请求消息。这条消息根据里面所带的IE和它所发送的方向， 其作用是不一样的。当它带上RAND、MIN、ESN、AUTHR等参数并且从MSC发向HLR时则是一般的鉴 权请求消息、当它带上RANDU和AUTHU等参数并且从HLR发向MSC这时则是发起的独特查询操作；当 它带上RANDU并且在A口上从MSC发向BSC时则是FLASH鉴权其实也是发起的一次独特查询。
automormous registration 、call origination、page response等、TerminalType，当为主叫时还应包括被叫号码Digits（dialed）作为鉴权算 法的输入参数; 手机中存储有的参数为：SSD、IMSI、ESN，这三个参数在AC中也存在而且正常情况 下MS与AC中的数值是一样，MS首先用从广播信道上 接收到BSC广播的RAND, 算出AUTHR＝CAVE（SSD-A，AUTHDATA，ESN，RAND），其中AUTHDATA在不同的情况下的取值是不一样 的，在MS作主叫的时候取值为被叫号码也即Digits（dialed）。在AUTHREQ消息中将RAND、AUTHR传送给AC,其中RAND作为鉴权算法的 输入，AUTHR用作鉴权比较。 b、 AUTHREQ [MIN、ESN、MSCID、RAND、AUTHR] 鉴权请求 由于SSD不共享，所以VLR将鉴权请求消息转发给HLR; c、 AUTHREQ [MIN、ESN、MSCID、RANBS、RAND、AUTHR] 鉴权请求 由于鉴权是在鉴权中心AC中进行的，所以HLR将AUTHREQ 发往AC，在AC中进行鉴权算法和鉴权比较以及决定后面的流程。 d、authreq 〔〕 鉴权请求响应 AC依据AC中存储的相应MS的SSD和从AUTHREQ中收到的RAND值，电子序列号ESN,鉴权参数AUTHDAT（当主叫鉴权流程时被叫号码的 后六位），根据这四个输入参数作为鉴权算法的输入算出另一个AUTHR＝CAVE（SSD-A，AUTHDATA，ESN，RAND），如果时真正的合 法手机且手机中SSD与AC中相同（正常情况），由于鉴权算法一样，则AUTHR结果也应一样，AC进行鉴权比较，认为鉴权成功。向HLR发 authreq消息，由于鉴权是成功的，所以此消息为空消息；当鉴权失败时，此消息里会带回Denyaccess，且里面说明是由于鉴权失败导致拒 绝接入。 e 、authreq 〔〕 鉴权请求响应 HLR 将结果返回VLR； f 、authreq 〔〕 鉴权请求响应 VLR将结果送MSC，MSC收到authreq消息，鉴权成功后同普通的呼叫流程；当鉴权失败时，MSC会拆除呼叫，拒绝MS接入，从而呼叫失败 达到鉴权的目的
第8章 3G之cdma2000
就是这个版本，单载波最高上下行速率可以达到
153.6kbit/s。 Release A 是Release 0的加强，单载波最高速率可以达到 307.2kbit/s，并且支持话音业务和分组业务的并发。 EV－DO 采用单独的载波支持数据业务，可以在1.25MHz 标 准 载 波 中 支 持 平 均 速 率 为 600kbit/s 、 峰 值 速 率 为 2.4Mbit/s 的高速数据业务，
SCDMA对频率资源的利用率是最高的。
13
CDMA技术简介
码片速率与载波带宽
载波带宽越高，支持的用户数就越多，在通信时发
生网塞的可能性就越小。在这方面WCDMA 具有比
较明显的优势。 码片速率高能有效地利用频率选择性分集以及空间 的接收和发射分集，可以有效地解决多径问题和衰落 问题，WCDMA在这方面最具优势。
1.2288×3 ＝3.6864Mchip/s（ 需3.75MHz 的载波带宽）。 TD-SCDMA 的码片速率为1.28Mchip/s（采用TDD 双工模式，因
此只需占用单一的1.6M 带宽，就可传送2Mbit/s 的数据业务）。
而WCDMA 与CDMA2000 要传送2Mbit/s 的数据业务，均需 要 两 个 对 称 的 带 宽 ， 分 别 作 为 上 、 下 行 频 段 ， 因 而 TD-
3G 三个技术标准的比较
WCDMA、CDMA2000 与TD—SCDMA 都属于宽带
CDMA 技术。
宽带CDMA 进一步拓展了标准的CDMA 概念，在一 个相对更宽的频带上扩展信号
从而减少由多径和衰减带来的传播问题，具有更大的容
量，可以根据不同的需要使用不同的带宽，具有较强的 抗衰落能力与抗干扰能力，支持多路同步通话或数据传
课件CDMA2000
要求
1、按时上课，不准无故缺席； 2、按时提交作业和实验报告； 3、课前预习。 注： 1、缺课3次和没有提交实验报告者，不能 参加期末考试。 2、为保证听课效果，请大家将手机置于静 音状态，课堂上禁止接听电话。
学习须知
第一：纪律 上课认真听讲，认真做好笔记。 第二：听课 请大家以饱满的精神状态进行学习，认 真听讲，积极参加讨论。 第三: 实验课 实验课程要非常主动，多与小组成员沟 通，及时向老师和同学请教。
本课程学习内容
任务实战篇
第九章 ZXC10-BSSB概述 第十章 BSCB原理及硬件结构 第十一章 CBTS I2硬件架构 第十二章 ZXSDR B8200 C100原理及硬件结构 第十三章 ZXSDR R8841 C804原理及硬件结构
实验课：时间、地点另行安排。
考核
1、平时成绩30分:随堂测试20分（2次）， 平时作业10分; 2、实验课程20分，提交实验报告; 3、期末考试50分，闭卷。
课程名称：CDMA2000移动占36学时
本课程学习内容
基础篇
第一章 CDMA2000移动通信技术概述 第二章 CDMA2000基本原理
第三章 CDMA信道结构与调制 第四章 CDMA功率控制 第五章 CDMA软切换 第六章 EVDO概述
第七章 EVDO基本原理及信道结构 第八章 EVDO 关键技术
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
• 在CDMA系统的前向信道上，短码的作用： 区分移动台 • 在CDMA前向信道上，Walsh码的作用： 区分信道 • 在CDMA系统的前向信道上，短码的作用： 区分基站和扇区
CDMA2000
• CDMA系统的多址方式是： FDMA/CDMA/FDD • CDMA系统的一个载频带宽为： 1.25MHz • CDMA系统的逻辑信道包括： 前向： 导频信道（信号强）、同步信道、寻呼信道、 前向业务信道 反向: 接入信道、反向业务信道 扩频码速率：1.2288Mcps 什么是CDMA的“软容量”？ 在IS-95中扩频增益为1.2288M/9.6k = 128，即21dB 三单位：bps、cpsDMA2000
第五章 CDMA2000移动通信网络系统
CDMA IS-95B
• 1998年12月IS-95B正式公布，又称为TIA/EIA-95，其内容包括： IS-95A+TSB-74+ANSI J-STD-008. • 支持900MHZ/1900MHz,支持R1和R2，R2也称为13K速率集，有4种速 率：14.4kbit/s, 7.2kbit/s, 3.6kbit/s, 1.8kbit/s。 • 支持基于电路方式的中高限速率数据业务，利用了自适应信道捆 绑技术，将8个信道的资源分配成一个用户。这样，对于R1, IS95B可以提供的最高数据速率为76.8(9.6*8)Kbps; 对于R2, IS95B可以提供的最高数据速率为115.2(14.4*8)Kbps
高保密性（PN码，walsh码等） 全球统一频谱、统一标准、全球范围无缝漫游 微蜂窝结构（考虑无缝无重叠覆盖） 室内环境至少2Mbit/s(支持高质量的图像)； 室内外步行环境至少384kbit/s； 室外车辆运动中至少144kbit/s
CDMA2000
移动通信的发展演进
蜂窝移动通信的发展
W / Rb GF n d Eb / I 0
(8-14) 分析
CDMA2000
PN短码偏置
64 chips
.. .
...
PN chips
32,768 chips / 64 = 512 PN offsets
CDMA2000
CDMA2000
1 导频 信道 W0 同步 信道 W3 2 寻呼 信道 W1
CDMA2000
中国CDMA系统频率使用
联通新时空CDMA占用的载频上行（825MHz-835MHz）下 行（870MHz-880MHz） 载频计算： 上行(MS->BS)：载频=0.030MHz*载频号+825.000MHz
下行(BS->MS)：载频=0.030MHz*载频号+870.000MHz
CDMA2000
第三代数字蜂窝移动通信系统
3G的主要特点、目标： 支持移动多媒体业务
宽带CDMA技术(三标准都选此多址方式)
高频谱效率、低的建设成本 FDMA/TDMA为辅 从电路交换到分组交换
主流技术： WCDMA
cdma2000 TD-SCDMA
从媒体(media) 到 多媒体(Multi-media)
Frames
Frames
seven frames shown in this example
Switch
CDMA2000
第二代数字蜂窝移动通信的瓶颈：
1、没有形成全球统一的标准
2、业务相对单一
3、通信容量和速率不足
CDMA2000
第三代数字蜂窝移动通信系统(3G)
– IMT-2000是第三代移动通信系统（3G）的统称。 – 第三代移动通信系统最早由国际电信联盟（ITU）1985年 提出，当时称FPLMTS，考虑到该系统将于2000年左右进入商 用市场，工作的频段在2000MHz，最高业务速率为2000Kbit/s， 故于1996年正式更名为IMT-2000（International Mobile Telecommunication-2000） – ITU认为，可以将IMT-2000重新定义为IMT(Internet Mobile／Multimedia Telecommunications)，即“互联网移 动／多媒体通信”。
7 寻呼 信道 W7
1 业务 信道 W8
N 业务 信道
24 业务 信道 W3 1
25 业务 信道 W3 3
55 业务 信道 W6 3
业务数据
控制 子信道
(a) 用户地址长码 1 接入 信道 n 接入 信道 1 业务 信道 2 业务 信道 (b) 55 业务 信道
图 5-5 CDMA蜂窝系统的逻辑信道示意图
2.5G－数据通信（TDMA、CDMA）
话音通信、数据通信：115Kbps/144Kbps/153Kbps
主要系统：GPRS、cdma2000 1X
3G
3G－多媒体数据通信（CDMA-DS/MC/TDD、TDMA）
话音通信、数据通信、移动多媒体 ：2Mbps 主要系统：W-CDMA、cdma2000 EV、TD-SCDMA
CDMA2000
Soft Handoff Improves Voice Quality
CDMA Soft Handoff Improves Frame Quality
Multiple receive paths
Improved Speech Quality Transcoder picks best frame from up to three soft handoff cells.
波方式时，能支持多种射频带宽，即为N* 1.25MHz，N可
取1、3、5、9、12.目前技术仅支持前两种，即1.25MHz单 载波（CDMA2000-1X）和3.75MHz（ CDMA2000-3X ）
CDMA2000
RTT, 无线电传输技术
CDMA2000
CDMA2000系列的主要技术特点
名 称
1G
模拟系统 GSM
GPRS
2G
3G
WCDMA TD-SCDMA
IS-95
cdma2000
1G AMPS NMT TACS ……
模拟技术
2G GSM CDMA IS95 PDC ……
数字技术 语音业务
3G WCDMA TD-SCDMA CDMA2000
宽带业务
CDMA2000
世界上许多组织参与了3G 标准的制定工作，3G标准制定组织主要 由3GPP、3GPP2 组成， 1、第三代移动通信合作伙伴项目（3GPP） 第三代移动通信合作伙伴项目（3G Partnership Project）是领先的3G 技术规范机构，由欧洲的ETSI、日本的ARIB和TCC、韩国的TTA以 及美国的T1电信标准委员会在1998年年底发起。 中国无线通信标准组织（China Wireless Telecommunication Standard， CWTS）于1999年6月在韩国正式签字加入3GPP。在此之前，我国是 以观察国的身份参与3GPP的标准化活动。 3GPP宗旨是研究制定并推广基于演进的GSM核心网络3G标准， 3GPP已经制订了WCDMA、CDMA-TDD(含TD-SCDMA和UTRATDD)等标准，目前正在制定R6和LTE等有关标准。 2、第三代移动通信合作伙伴项目二（3GPP2） 第三代移动通信合作伙伴项目二（3GPP2）由美国TIA、日本的 ARIB和TTC、韩国的TTA等发起，1999年1月成立。中国无线通信标 准组织（China Wireless Telecommunication Standard，CWTS）于1999 年6月在韩国正式签字加入3GPP2。 3GPP宗旨是研究制定以IS-41（IS-95前期）为核心网络， CDMA2000为无线接口的标准。
Frame Quality Indicator
Quality
4 3 2 1 2 6 1 3 4 5 7
Chosen frames of Transcoder
Quality
1 7 2 3 4 5 6
Frames
Frame Quality Indicator
Quality
4 3 2 1 1 3 2 4 5 6 7
载频号 7 6 信道号 283 242 上行（MHz） 833.49 832.26 下行（MHz） 878.49 877.26
5
4 3 2
201
160 119 78
831.03
829.80 828.57 827.34
876.03
874.80 873.57 872.34
1
37
826.11
871.11
CDMA2000
CDMA2000
课程回顾 之前讲解CDMA为IS-95系统
(a)
(b)
图 8-2 CDMA蜂窝系统的多址干扰
CDMA2000
CDMA Codes
• • PN short code Length＝215 －1 ＋1＝ 215 ＝32，768 chips Walsh code 64 PN long code 42 Length＝2 -1 4.4× 1012 chips
带宽/MHz 无线接口来源于 网络结构来源于 业务演进来源于 最大用户比特率 /(b/s) 码片速率/(Mb/s) 帧时长/ms 同步方式 导频方式 307.2 k 1.0368 M cdma 2000 1X 1.25
cdma cdma cdma cdma
2000 3X
3.75
2000 5X
7.5 IS-95 IS-41 IS-95 2.0736 M
• • IS-95A是CDMA标准系统中第一个投入商用的标准。1995年下半年，中国香港开通 了全世界第一个IS-95A CDMA商用网络。99年，联通开始筹划建网。 IS-95A CDMA系统的工作频段是800MHz，频分双工模式，采用码片速率为 1.2288Mcps 的PN码进行扩频，系统带宽为1.25MHz，频谱使用效率为GSM系统的 3-5倍。 IS-95A CDMA系统承载的业务主要为语音业务，速率为RS1（Rate Set 1,速率集 1），也称为8K速率集，有4种速率：9.6kbit/s, 4.8kbit/s, 2.4kbit/s, 1.2kbit/s。 支持基于电路方式的有限速率数据业务，最大可到9.6kbit/s。 IS-95A系统中采用了功率控制、软切换、Rake接收机，多天线收发信号的空间分 集等关键技术和具有软容量的特点。
