检查井排水检查井工程应用探讨pdf
综述在市政排水施工中沉管式检查井的应用

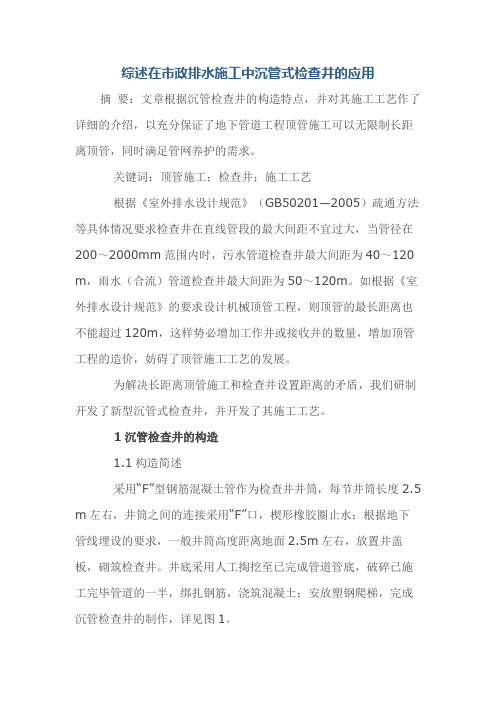

综述在市政排水施工中沉管式检查井的应用摘要：文章根据沉管检查井的构造特点，并对其施工工艺作了详细的介绍，以充分保证了地下管道工程顶管施工可以无限制长距离顶管，同时满足管网养护的需求。
关键词：顶管施工；检查井；施工工艺根据《室外排水设计规范》（GB50201―2005）疏通方法等具体情况要求检查井在直线管段的最大间距不宜过大，当管径在2 00～2000mm范围内时，污水管道检查井最大间距为40～120m，雨水（合流）管道检查井最大间距为50～120m。
如根据《室外排水设计规范》的要求设计机械顶管工程，则顶管的最长距离也不能超过120m，这样势必增加工作井或接收井的数量，增加顶管工程的造价，妨碍了顶管施工工艺的发展。
为解决长距离顶管施工和检查井设置距离的矛盾，我们研制开发了新型沉管式检查井，并开发了其施工工艺。
1沉管检查井的构造1.1构造简述采用“F”型钢筋混凝土管作为检查井井筒，每节井筒长度2.5 m左右，井筒之间的连接采用“F”口，楔形橡胶圈止水；根据地下管线埋设的要求，一般井筒高度距离地面2.5m左右，放置井盖板，砌筑检查井。
井底采用人工掏挖至已完成管道管底，破碎已施工完毕管道的一半，绑扎钢筋，浇筑混凝土；安放塑钢爬梯，完成沉管检查井的制作，详见图1。
1.2构造特点1.2.1连接本检查井采用现成的“F”型钢筋混凝土管，管材配筋及混凝土标号采用现有的国家标准《混凝土和钢筋混凝土排水管》（GB/T11 836―2009）。
用其做检查井，其强度、内外压试验都能满足管材的要求，接口采用橡胶圈密封，完全能够实现检查井的隔水作用，详见图2。
1.2.2基础采用现浇混凝土结构。
基础直径较管井外径大至少100mm，基础深度为现有排水管道底外壁以下300mm，为保证现有排水管道不发生位移，管道基础挖至现有管道1/3处，破除现有管道至1/2处，将现有排水管道钢筋同基础钢筋绑扎连接成一体，浇筑C30、S 4混凝土至管井下口，完成管式检查井的基础制作，见图3。
浅谈超深检查井在排水工程设计的运用
浅谈超深检查井在排水工程设计的运用摘要：市政排水工程中，雨污水检查井作为一种常用的构筑物，运用非常广泛。
常规做法参照标准图集。
但是对于埋深过大的主干管工程，标准图集就存在一定的局限性，所以对于管道埋深较大的排水工程，怎样便能够充分保障工程项目的建设质量成为社会各界密切关注的一个话题，基于此，本文主要对市政排水工程中非标准图集检查井的运用进行分析和讨论。
关键词：排水工程；超深检查井引言：排水检查井作为市政排水工程中常见的构筑物，运用非常广泛。
通常参照标准图集进行施工。
从实际上来看，一些主干管项目，管道埋深往往较大，检查井要求的高度也越来越大。
而且近些年来，市政基础排水项目规模越来越大，质量标准越来越高，标准图集的局限性日益凸显，生搬硬套标准图集已不再适用于行业建设。
1.排水检查井功能简介排水检查井一般设在管道交汇处、转弯处、管径或坡度改变处、以及直线管段上每隔一定距离处，便于定期检查及维护，通常参照标准图集进行设计施工，例如：《钢筋混凝土及砖砌排水检查井》20S515，《市政排水管道工程及附属设施（合订本）》06MS201等。
但在与设计检查井相接排水管管顶覆土大于6.0m的工程实际案例中，标准图集就不再适用，需根据工程实际及埋深进行超深检查井设计。
2.工程实例项目名称：芦溪河带状公园（成龙路至天府新区成都直管区界段）—芦溪河河道综合治理工程。
2.1.项目地形地貌项目位于成都市龙泉驿区，龙泉驿区地处成都平原东缘，境域最高海拔1051.3m（长松山周家梁子），最低海拔456.8m（茶店镇三元村白杨沟），相对高差594.5m。
龙泉山中段纵卧区境东南部，呈北北东至南南西走向，为成都平原与川中丘陵之界山。
境内低山、丘陵、平坝兼有，地势由东南逐渐向西北微倾，其倾角小于10°；以平坝为主，低山次之，丘陵面积较小。
东南部为低山、深丘区，中、北西部为平坝间浅丘区。
自西向东横贯区境的成渝公路5km至18km的大面街道、龙泉街道境内丘包连绵起伏，高出南、北两侧，成为区境内向沱江与岷江自然排水的分水岭。
排水管道塑料检查井应用
塑料检查井在排水管道中的应用摘要：管道工程为市政工程施工的重点、难点工程，其直接影响整个道路工程的质量及工期，而施工检查井施工是管道施工进度及质量的重要因素，本文结合阿瓦提路排水工程施工探讨塑料检查井的应用在工期及经济上的优势。
关键词：塑料检查井；均匀沉降目前欧美等发达国家排水排污管网建设中己广泛应用塑料检查井，而我国绝大多数地区还是采用砖砌检查井，并出现了不同材质管道和检查井掺杂使用，造成由于材料不同和沉降不一严重影响工程质量。
塑料检查井在国内有广阔的市场前景，塑料检查井有着较强的耐腐蚀性、抗老化性、使用寿命长的特点，管道与井座柔性连接，管边土和井边土共同运动均匀沉降，很好地解决了传统砖砌检查井与管道连接产生的不均匀沉降问题，有效防止接口拉裂渗水。
1阿瓦提路塑料检查井施工方案1.1工程概况阿瓦提路作为一条横向贯穿东部新城中部的城市主干道，是喀什路网三横四纵中的一横，全线排水管道长度约11.2km，含检查井397座，其中设计混凝土检查井72座，塑料检查井325座。
1.2 检查井施工工艺1.2.1开挖井坑井坑与沟槽同时开挖，开挖时井座轴线应与管道在同一轴线上，井坑边坡应与管沟边坡一致，开挖时不得超挖扰动土基；如土基受到扰动，则应按现行国家标准《给水排水管道工程施工及验收规范》GB50268的相关规定，根据基础土质情况进行处理。
井坑开挖应跟据选用的规格，考虑井座主管线偏置因素，偏置端的坑壁应与管沟齐平。
塑料检查井井位处最小沟槽宽度应符合下表1的规定：表1 井位最小沟槽宽度检查井类型最小沟槽宽度备注井筒式检查井De+600mm De为井筒外径注：1.沟槽支撑厚度未包括在内2.当槽深大于3m时，沟槽宽度可增加200mm。
1.2.2铺设基础根据设计要求及建造工程图集，塑料检查井的垫层基础采用厚100mm中粗砂按沟槽宽度铺垫，并摊平、拍实，其密实度不小于90%。
1.2.3安装井座先定位井座中心，用非金属绳索兜住井座下放至井坑后调整其标高及垂直度，然后进行接管安装。
谈塑料检查井在住宅小区排水的应用
谈塑料检查井在住宅小区排水的应用摘要：本文论述了塑料检查井与传统砖砌井从应用角度对比的优势，如何将塑料检查井本身的优势转化为应用上的优势，在施工过程应进行全方位、全过程的控制：施工质量控制要点和在实际施工过程中遇到的一些问题及处理方法进行介绍。
关键词：塑料检查井技术要求和优势质量控制要点问题处理方法塑料检查井以高分子树脂为原料，采用组合结构，一般由检查井井座、井筒、井盖或防护井盖和检查井配件组成，在工厂进行预制，在工地现场进行分体组装而成，以其施工快捷、密封性好、高效排水、经久耐用、节能减排等优点，用于建筑小区（居住区、公共建筑区）范围内里地塑料排水管道，管道外径不大于800mm,埋设深度不大于6m，不下井操作的塑料检查井，分为污水检查井和雨水检查井。
该产品相比较于传统砖砌井的易渗漏、污染地下水源等问题，特别是建设部于2004年[218]文件公布，明确规定禁止使用粘土实心砖，塑料检查井在当前构建“节约型，环保型”的社会形势下，以其产品自身的优势有着广阔的市场前景，是砖砌井的理想替代品。
塑料检查井工艺从设计到施工，形成了较健全的质量管理体系：城镇建设行业标准CJ/T233-2006《建筑小区排水用塑料检查井》、中国工程建设标准化协会标准CECS 227-2007《建筑小区塑料排水检查井应用技术规程》、国家建筑标准设计图集08SS523《建筑小区塑料排水检查井》等规范先后推出，为设计、施工的规范化管理等提供了标准。
－、塑料检查井的技术要求和优势（1）井座选用：污水管道系统上应采用有流槽的检查井井座；雨水管道系统，道路雨水口应选用有沉泥室的井座。
（2）井筒选用：井筒管材的环刚度应≥4kN/m2 ，一般在绿化带用4kN/m2环刚度，道路下采用大于或等于8kN/m2环刚度。
（3）井盖选用：井盖分为PVC-U井盖、铸铁检查井盖、复合材料检查井盖、钢纤维混凝土井盖。
当井筒直径小于或等于315mm时，且查检井设置在绿化带时，宜采用硬聚氯乙烯材质的井盖，而设置在车行道时，应采用有防护盖座的井盖。
装配式预制钢筋混凝土检查井在工程中应用探讨
装配式预制钢筋混凝土检查井在工程中应用探讨摘要：传统的现场砌筑检查井方式存在工艺滞后、机械化程度低、井体强度低、耐久性差、施工工期长、易对道路交通安全产生不良影响等问题。
随着建筑行业信息化水平不断提升及建筑工程标准化管理要求的提出，预制钢筋混凝土检查井盖应运而生并逐渐成为一种新型检查井形式。
相对于现场砌筑工艺而言，预制钢筋混凝土检查井因其卓越的生产精度和快速的现场安装速度而备受工程领域的关注。
目前我国已建成大量采用装配式混凝土检查井作为市政基础设施建设和改造工程中常用结构形式的构筑物，并取得了良好的效果。
关键词：预制；装配式；钢筋混凝土；排水检查井；技术一、预制装配式钢筋混凝土排水检查井的原理及特点1.原则。
在井口设置与上井筒相通的通气孔，将其安装到下井筒内并通过阀门控制排水速度和水量。
将检查井划分为多个模块，包括调节圈、上下井室等，而下井室则预留了一个洞口，以便连接排水管材；通过螺栓将上、下两部分连接起来构成完整检查井结构体系。
作为检查井的中间连接部件，上井室与井室顶板紧密相连；通过对检查井结构及受力特性分析可知，采用预制构件拼装是最经济合理的方式。
通过调整圈的高度，可以微调各个模块的标高，从而减少地基沉降所带来的负面影响。
在实际的施工过程中，根据工程实际情况，我们需要确定各个模块的具体尺寸，并在工厂进行预制。
接着，我们需要在现场进行装配式吊装，并采取防水措施，以确保预制模块之间的缝隙紧密贴合，从而保证检查井的密闭性能。
2.特征。
（1）预制装配式防腐混凝土检查井是一种环保型混凝土制品，采用专用模具工厂化生产，其独特之处在于其结构简单，易于安装，内置PVC防腐内衬，通过PVC板提高检查井的密封性和防腐蚀性，有效防止污水泄露，同时具有良好的抗渗性，从而显著提高了检查井的质量和使用寿命。
（2）采用高频振动台工艺进行振动成型生产，预制装配式防腐混凝土检查井的生产效率得到了显著提升。
采用钢筋混凝土预制工艺，通过不同模数的井室和井筒调节装配，并与各种管道配套，实现了管道装配化快速施工，从而使得检查井的施工变得高效、简便，同时提高了劳动生产率和工作效率，有助于加速城市基础设施的建设周期。
预制装配式钢筋混凝土排水检查井在市政排水工程中的应用
预制装配式钢筋混凝土排水检查井在市政排水工程中的应用摘要：传统的砖砌检查井施工工期长、工艺复杂、且质量受施工人员技术的影响，而预制装配式钢筋混凝土排水检查井按设计标准进行生产，井室质量稳定、坚固耐用、抗渗及环保性好，养护方便，且不会发生井室破坏侵蚀现象，工序操作简单，有效保证施工进度。
本文结合采用预制装配式钢筋混凝土排水检查井工程案例，阐述了预制装配式钢筋混凝土排水检查井在市政工程中的应用及实施。
关键词：预制装配式钢筋混凝土、检查井、应用根据《广州市预制装配式钢筋混凝土排水检查井技术指引（试行）》规定，近几年，在广州市雨、污分流及市政工程中，预制装配式钢筋混凝土排水检查井已经广泛应用，该种检查井避免了传统砖砌检查井的弊端，在结构强度、工期、拼装速度等方面具有明显优势，提前做好钢筋混凝土排水检查井施工准备，有利于施工项目的迅速推进，安全有效的进行施工。
1.传统砖砌检查井（图一）与预制装配式钢筋混凝土排水检查井（图二）对比分析传统砖砌检查井施工缓慢，受施工人员技术水平影响大，影响城市交通和市容环境，不符合文明施工、绿色施工要求。
质量稳定性差，砖砌体强度低，使用过程中容易出现井体渗漏、下沉和损坏现象，造成污水外渗，污染环境，路面不平整。
现浇混凝土浇注检查井虽然具有良好的强度和抗渗性，但是施工工艺较复杂，施工周期较长，施工成本高，也严重制约了其广泛应用。
预制装配式钢筋混凝土检查井不需要在施工现场制作，按设计图纸在工厂集中加工，具有造价低、抗震性能好、强度高、耐久性强及机械化程度高等特点。
此工艺具有施工快捷、安装简单、密封性好、耐久性好、无需养护、标准化程度高、适应性强、方便接驳，加快了施工进度，提高了工程质量，有效防止了扬尘，实现了绿色施工。
图一传统砖砌检查井图二预制装配式钢筋混凝土检查井2.工程应用本工程为天河区深涌流域（天河段）支管完善工程案例，工程位于天河区深涌流域（天河段）前进、珠吉、黄村3个街道，主要建设内容为新（改）DN300-DN1200污水管18.07千米，管道结构性修复4790米，管道结构局部修复698处，检查井2066座。
预制装配式混凝土检查井在市政排水工程中的应用分析
预制装配式混凝土检查井在市政排水工程中的应用分析摘要：为减少施工污染、提升劳动生产效率和质量安全水平、加快施工进度、促进行业进步多个地区开始推进预制装配式排水检查井使用。
本文主要根据《预制装配式钢筋混凝土排水检查井技术指引（试行）》中的预制装配式检查井的做法，针对各种尺寸的预制装配式检查井的不同井深、不同的接入检查井支管数量、不同的上下游管道衔接方式对预制装配式检查井的各种典型组合形式进行分析研究。
关键词：预制装配式检查井；管井连接；检查井井筒；检查井组合形式1、引言在设计及施工过程中，由于上下游接入检查井的管道有多条，接入管道的管径、标高有差别，设计、施工经验不足等原因。
导致装配式检查井组装时经常需要现场钻孔供上下游管道接入，出现检查井结构受损、管井衔接位置密封性较差、容易渗水等问题。
以上问题将对检查井施工质量及使用年限带来不利影响。
所以需进一步研究各种工况时装配式检查井的组合方式，以便更好的指导设计与施工。
2、预制装配式检查井简介图一预制装配式检查井构造图如图一所示，预制装配式检查井由井盖、井座、上部井室（包含井座及调节井筒）、中部井室（包含接管井筒及调节井筒）、下部井室（底部井筒）组成，一般用预制砼调节环调节井面与路面的高差。
其中，底部井筒由底板和连接管道的井筒构成，一般为整体预制，其常用高度及对应主管管径见表一。
表一不同管径对应的底部井筒高度接管井筒常用高度别对应接入的管道直径见表二。
表二不同管径对应的接管井筒高度不同直径的管道对应的检查井尺寸如表三所示。
表三不同管径对应的检查井尺寸调节井筒常用高度为100mm、200mm及500mm，也可根据用户需要定制其他规格调节井筒。
井座高度为200mm，井座以上至路面的高差用预制砼调节环调节，保证井盖与设计路面齐平。
3、预制装配式排水检查井组合形式分析排水检查井上下游管道衔接方式宜管顶平接或跌水连接，保证上游管内底标高不低于下游管内底标高。
上下游管道按管顶平接时，无论进出水管管径是否一致，进出水管均可在底部井筒位置接入检查井。
关于混凝土排水检查井的一些探讨
关于混凝土排水检查井的一些探讨摘要：排水检查井是排水管道中的重要组成部分，对整条排水管线的功能发挥、维护保养、环境保护以及城市居民的生活质量保障起着重要作用。
过去检查井井身主要使用黏土砖人工砌筑，黏土砖强度低、耐久性差，使用7~8年后就会因腐蚀而造成黏土砖酥烂；或砂浆质量不过关、砂浆砌筑不饱满、井身砌体有通缝、人工砌筑座浆质量不容易得到严格控制等，从而导致检查井下沉，引起井口路面凹陷，影响路面行车安全和舒适度。
黏土砖是利用黄土为主要原料加工成型，再用燃料烧结而成，既占用大量耕地，破坏土地资源，又浪费能源。
砌筑工法难以解决渗漏问题，普遍存在土壤二次污染问题；现场施工作业时间和养护时间长、劳动强度大。
国家早在2000年起就已出台有关政策，限制使用实心黏土砖。
现阶段，我国大多采用砌块组合井、塑料井、混凝土现浇检查井、预制装配式混凝土检查井等。
下面对预制装配式混凝土检查井进行一些探讨。
一、预制装配式混凝土检查井的组成最常见的混凝土检查井大多采用圆形屉式结构，即井型为圆形，由一层层预制环叠落而成。
圆形结构承受土体侧压能力强，井筒可少配筋或不配筋。
生产制作工艺也较简单，图为几种预制拼装式检查井型。
一套完整的预制装配式混凝土检查井由井室（检查井主体，接排水管的受水部分）、井室顶板（井室与井筒间的过渡及收口）、井筒（控制检查井高度及竖向通道，一般不过水）、收口板或收口圈（检查井与井盖间收口）、调节圈（微调检查井高度）等组成，见下图。
二、预制混凝土检查井的接口密封预制混凝土检查井各组件间采用水泥砂浆密封刚性接口和胶圈密封柔性接口，完整的检查井约有 5、6 个以上组件间的密封接缝，受较大的竖向压力长时间作用，接缝处的胶件和砂浆密封最易导致下沉且难以控制，埋设在主干线的检查井凹陷现象较为明显。
建议设置于过重车主干线道路的检查井在井盖、井圈下增加受力井肩（井座）分布传力于道路基础，检查井受竖向压力减小或基本不受力，可以有效保证整体检查井竖向接口密封性能完好以及路面不凹陷。
浅谈排水用塑料检查井的设计及应用
在排水 用塑料 检查 井的具 体使 用过程 当 中， 常 会遇到 一定 的问题 ， 需 要总 结相 关经 验 ， 制定 相关 问题 的针对性 处理 措施 与方法 ， 把握应 用期 间的 注意 事
对 于污 水用 塑料 检查 井而言 ， 内盖的 主要 价值在 于 ， 防止 污水排 放 过程 当中所 产 生 的废气 外泄 ， 并对 周边 生态 环境 产生 不 良影响 。 而 防护盖则 能够 在于 内盖 相 互配 合的 条件 下 ， 最大 限度 的分散 塑料 检查井 所承受 的 路面压 力 ， 以确 保结 构 的稳 固 。 可见 ， 塑料检 查井 已成 为替代 砖砌 检查井 的主 流方 案 。 为此 ， 积极 展 开对 塑料 检查 井设 计 以及应 用环节 相 关注意 事项 的研究 与探讨 工作 极富 现实
意 义 与价值 。 １排水 用 塑料 检查 井设 计要 点分 析 对于 我 国而言 ， 排 水用塑 料检查井替 代砖砌 检查 井还处于初 期探索 与发展
项。 具体可归纳如下： 第一， 从排水用塑料检查井对应排水管道接入位置的角度
上 来说 ， 当 出户管 与塑料 检查 井人 口标高 出现偏 差 的情况 下 ， 为确 保管道 运行 的 畅通性 ， 通常 可通 过球 形 万 向接头 ， 将 管 道与 塑料 检查 井井 座相 互 连接 。 同 时， 也 可通 过应用 ４ ５ 。 弯头 ２ 的方 式 ， 对 出户管道 位置进 行调 节 ， 以便 能够 与塑 料检 查井井 座所处位 置相 配合 ； 第二 ， 针对接 入管标高 调节 的问题 而言 ， 相 关 的
具 体要点 可 以概括 如下 ：
如 开挖 时 出现积 水现象 应 在井 底座两 侧加 载沙 袋减 少浮 力 。
３结 束语
浅论市政排水塑料检查井的应用与施工
浅论市政排水塑料检查井的应用与施工发布时间：2022-09-02T02:11:40.373Z 来源：《中国建设信息化》2022年第9期作者：柴妤伦[导读] 目前我国国民经济发展非常迅速，市政建设的规模也在不断扩大。
柴妤伦成都霖达建设工程有限公司单位邮编：610036摘要：目前我国国民经济发展非常迅速，市政建设的规模也在不断扩大。
排水系统作为城市的重要基础设施，对保障城市的正常运转及城市安全具有重要作用，如今排水系统中的排水塑料检查井（以下简称塑料井）也越来越多的被运用到工程中，成为排水系统的重要组成部分，塑料井性能的优劣将直接影响与排水系统的可靠性及安全性。
本文进一步阐述了排水塑料井的使用现状、施工要点，对其提出了几点建议。
关键词：排水塑料检查井；使用现状；施工与应用。
1引言随着我国国民经济的持续快速发展，市政建设的规模也在不断扩大。
排水系统作为城市的重要基础设施，对保障城市的正常运转及城市安全具有重要作用，排水塑料井性能的优劣将直接影响塑料井与排水管道间连接的可靠性及安全性。
目前排水塑料井存在一些不足，但也由于其具有耐腐蚀、耐压强度高、井内壁水力阻力系数小、塑料井道水密性和抗不均匀沉降性好、施工安装方便等优点，而开始在市政排水工程中较为广泛的应用。
本文从市政排水塑料井使用的现状、施工与应用方面进行初步探讨。
2塑料排水检查井的使用现状自从塑料井被写入行业标准后，很多设计单位习惯性地在设计说明中添加“室外排水检查井采用塑料成品井”之类的说明，也就意味着在设计层面对塑料井的认可。
然而，在实际应用过程中，由于塑料井在井筒结构强度、井筒高度、管道连接、管道养护疏通等方面存在的不足之处，让很多施工单位和业主放弃了原设计确定的建材种类，转而选择传统的砖砌井或混凝土井。
其中很重要的原因在于，目前塑料井厂家大量涌现，而产品质量却良莠不齐，这使得一些项目还没验收，却因塑料井质量问题而影响室外排水系统出现问题。
塑料井强度等级有待细化和提高，不同的结构形式有不同的强度，同时还有不同的环刚度，但这些塑料井能耐受多大的压力对设计人员来说很不直观。
