塑性成形CAE技术结课作业姓名：王**学号：13050218班级：材料成型及控制工程2班学院：材料学院联系方式：188****6151四、实验过程记录1、设置模拟控制打开“simulation control”窗口，设置标题等2、导入坯料增加新对象通过单击对象树下等插入对象按钮，添加新对象workpiece，单击geometry按钮，为新增对象建立几何模型。
3、导入下模4、划分网格：选中坯料，在mesh中划分网格，划分时点击detailed settings选中type的absolute项目，sizeratio设置为3，min element size设置为0.04，先预览再生成。
5、边界条件选中坯料，在d.中选择一个对称面点击+在选择呢另外一个对称面点击+。
6、移动下模位置和坯料接触7、设置热传导及设置热传面9、设置步数10、划分下模网格12、设置传热系数13、生成数据运行预锻1、打开deform-3D2、去掉坯料与空气接触边界：点击d.在heat exchange选中表示上面的define，按-去掉。
3、添加上模并移动：点击top die添加spike-topdie1，然后移动上模与坯料接触4、添加边界：选中坯料，选择bdry.and.。
选择外表面点击+。
步骤同上5、设置上模温度与材料：选中上模top die，点击general，设置温度为300F，材料与下模相同。
6、设置摩擦及热传导：同上不重复7、设置上模速度：选中top die，点击movement，设置conctant-value为1。
8、设置步数：9、设置体积补偿：选中坯料，点击properties，选择active in FEM-meshing。
点击TRGVOL选择yes。
10、生成数据及运行：终锻：1、打开deform-3D。
2、更换上模：3、移动上模并设置上模温度：4、去除边界：5、设置摩擦传导及步数：6、设置上模运动速度：步骤同上7、设置补偿：步骤同上8、生成数据及运行五、结果分析1、热传导过程温度变化图1、坯料心部随着时间没有明显的变化，而下表面温度随着时间有着明显的降低2、坯料放在下模上，温度最低达到了300F3、温度由下向上依次从300到1850F呈现递增趋势2、预锻过程中等效应力变化图1、从预锻图上可以看出，在不同的三个点上，应力情况不同2、在与模具接触的P2点，应力变化最大而其余点变化较小3、上面和下面由于与模具充分接触所以盈利比较大1、在与上下模接触的上下两个面上温度由于热传导，比其他地方要低2、而中心温度由于变形，温度要高于预热的1850F3、而且在不同的点上，温度是不同的，中心温度最高达到了1910F1、终锻是在预锻基础上的再加工，应力分布有相似的地方2、选取的三个点都比较接近边缘，因此三个点应力分布相似3、应力最大的点几乎都分布在了与上下模接触的断面上，最小的点在中心部分。
南航塑形加工CAE大作业(DOC)

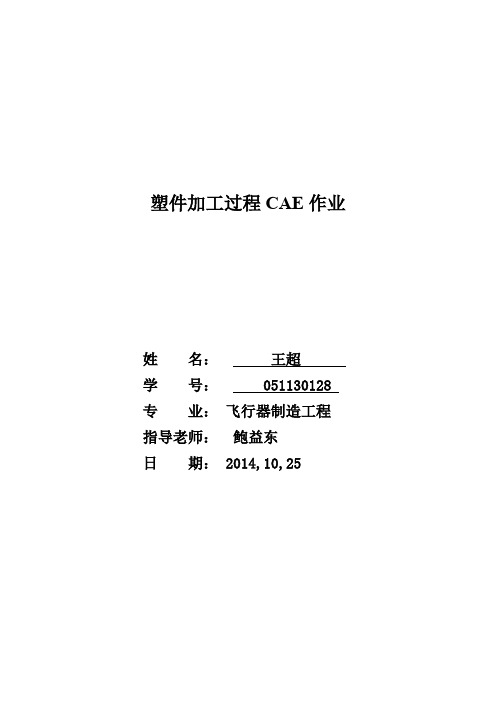

塑件加工过程CAE作业姓名：王超学号： 051130128 专业：飞行器制造工程指导老师：鲍益东日期： 2014,10,25目录1.绪论 (1)1.1有限元分析源于力学 (1)1.2有限元分析的基本流程: (1)1.3有限元分析的技术路线： (2)1.4有限单元法处理弹性力学问题的基本思路是： (2)1.5有限元分析的应用 (2)2.三角形常应变膜单元（CST）的基本理论 (4)3.有限元程序中单刚形成的子函数代码： (4)3.1形成B矩阵的子函数代码 (4)3.2形成单刚矩阵的子函数代码 (5)4 有限元程序实现与验证 (7)4.1建立有限元分析的几何模型： (7)4.2划分有限元网格 (7)4.3标注出位移约束信息和外力的加载方向和大小 (8)4.4有限元计算 (8)5心得体会 (9)6参考文献 (10)1.绪论有限元是一种将复杂对象进行合理的离散, 应用力学理论和计算机技术解决复杂问题的数值分析方法, 对于众多难以获得解析问题的分析具有明显的优点, 在科学研究和工程计算中得到广泛应用。
[1]1.1有限元分析源于力学平均应力m σ：J z y x m 31)(31)(31321=++=++=σσσσσσσ [2]米塞斯屈服准则：()()()[]21323222121σσσσσσσ-+-+-=[3] 屈雷斯卡屈服准则：sσσσ=-31 [4]1.2有限元分析的基本流程:化整为零（结构离散化）、单元分析、集零为整（整体分析）。
通常对于简单模型，不同部件之间一般通过节点共用来连接；然而对于复杂模型，不同部件之间如果仍然运用节点共用的方式进行连接，网格划分将变得异常艰难，有时候甚至不可能。
[5]1.3有限元分析的技术路线：标准化（理论研究：任意复杂问题=> 标准化分解，单元建模:有限种标准单元）规范化（前处理：CAD几何、力学建模、求解、后处理显示）计算机化（标准程序、模块）应用的规模化、普及性（可求解大型问题：108-1010自由度）1.4有限单元法处理弹性力学问题的基本思路是：（1）离散化将一个受外力作用的连续弹性体离散成一定数量的有限小的单元集合体。
模具cadcae个人总结和大作业
模具CAD/CAE 个人总结+结课大作业班别：机械工程及自动化4班学号：110401041025姓名：徐翌晨个人总计虽然自己选的方向是机械制造，但是自己在大四的第一学期选了CAD/CAE这门课，想接触一下自己之前没有学习过的理论知识。
还记得第一次上课的时候，老师你说大家先熟悉熟悉上个学期学习的模具设计这门课，从来没有接触过的我第一节课听的一头雾水，不知道你在上面说什么，就像自己刚进来大学一样，很迷茫。
说实话，自己在课后也没有多用心去研究模具这东西，就想着这学期简简单单地毕业就好了。
不过还好，跟我一起上课的有很多都是模具方向的同学，遇到不懂的地方问同学，他们也会尽自己的所能告诉我这个那个的是怎么一回事，加上老师你在课堂上也总是留时间给我们去消化你讲课的内容，好让我们跟上的你的步骤，自己也一步一步的了解了做一个模具的大概流程，虽然没有读模具方向的同学的专业，但自己的脑子里也有了一个大概的框架。
还记得做模具CAD的报告的时候，自己遇到的很多问题上总是很棘手，回到宿舍的时候用自己的电脑再做一遍的时候，就更烦人了，因为自己的电脑装的是UG8.0的，不像在教学楼的6.0，很多命令和界面都变了样，自己用了很长的时间才找到相应的命令，真的很烦人，但是看到自己慢慢能掌握一些模具的基本操作的时候，感觉还是不错的！就像下面自己做的结课大作业一样（按钮开关），自己能一步一步地做出来，虽然不是那么地准确。
其他的感想也不知道说写些什么好，百度的感想也对不上号，自己就再说说对模具CAE这方面的感想。
第一次听到有限元这个概念的时候大概是大二下学期吧，那时候自己就想接触一下这方面的东西，后来也不知道怎么就一直在搁置，一直拖到了现在，如果没有选这门课，或许到毕业的时候我都还没学吧。
虽然上课讲的是英文的操作界面，很多地方都不知道怎么操作，也不知道是什么意思，更不知道为什么要这样设置，（其实到现在还是不知道为什么要这样设置）不过慢慢的熟悉了moldflow的操作界面，还有熟悉老师你上课讲的一个个步骤，自己对上课教的内容慢慢建立了一个框架。
UGNX CAE作业报告
UG/NX CAE作业报告
——四周固支的钢圆板受均布载荷作用
一．建立模型 (3)
1.1新建模型 (3)
1.2 建立工件模型 (3)
二．创建有限元模型的解算方案 (4)
2.1进入高级仿真 (4)
2.2新建FEM文件 (4)
三．创建有限元模型 (5)
3.1 指派材料，选择钢铁。
(5)
3.2设置物理属性 (6)
3.3创建网格收集器 (6)
3.4网格划分 (7)
3.5单元质量检查 (8)
四．创建仿真模型 (8)
4.1新建仿真 (9)
4.2解算方案 (9)
4.3 施加约束 (10)
4.4施加载荷 (11)
五．求解仿真模型 (13)
5.1求解 (13)
5.2结果查看 (14)
(1)幅值查看 (14)
(2) 应力查看 (15)
一．建立模型
1.1新建模型
1.2 建立工件模型
建立直径50mm，厚度为5mm的工件模型.
二．创建有限元模型的解算方案2.1进入高级仿真
2.2新建FEM文件
三．创建有限元模型3.1 指派材料，选择钢铁。
3.2设置物理属性
3.3创建网格收集器
3.4网格划分
3.5单元质量检查
四．创建仿真模型
4.1新建仿真
4.2解算方案
4.3 施加约束
在底部边缘施加固定约束
对约束显示进行设置
4.4施加载荷施加均布载荷
施加重力载荷
五．求解仿真模型5.1求解
5.2结果查看
(1)幅值查看
最大形变值：5.009e-3mm
(2)应力查看
标注最大应力值和最小应力值22.76MPa和1.96MPa。
现代CAE技术应用实验-4
1 零件（Part）
毛料 1 参数：3D,Shell,Deformable,Planner 2 90x40 3 创建上、下表面Surface
2 材料(Material)
创建Material Name：matSteel Density:7.8e-9 Young’s Modulus:210E3 Poisson’s Ratio: 0.3 Plastic 200,0.0 250,0.05 280,0.1 300,0.2
5 Interaction
删除原来定义的上模、下模与毛料的接触定义 库伦摩擦属性也可以删除，也可以不管
6 Load
删除原来关于上模和下模的位移边界条件 增加一个固定毛料中间节点的位移边界条件
1
3 5 4
2
6 Load
设置预定义域，从成形计算结果传递初始数据
1 2 3
4
按提示选择整个毛料
8 任务（Job）
创建任务（Job）
注意先保存（经常保存!） 选择模型（Model） 设置任务类型 并行计算 精度(Precision),建议双精度（Double）
提交任务 Submit，Monitor，Results
9 后处理
打开计算结果文件
改变动画速度
9 后处理

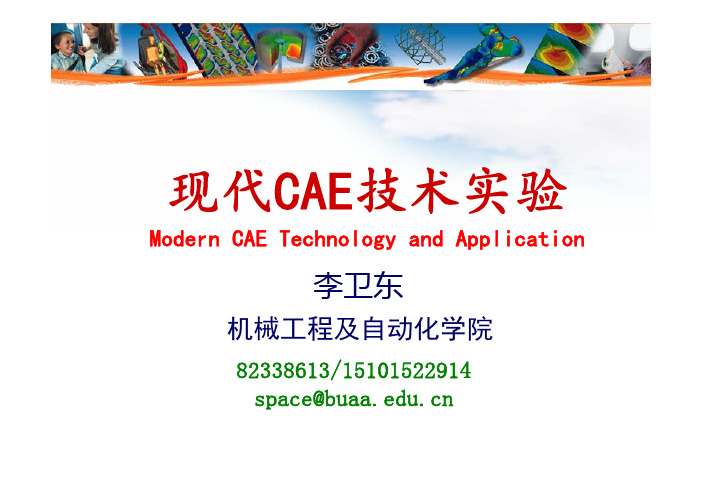

现代CAE技术实验
