RG防水施工方案

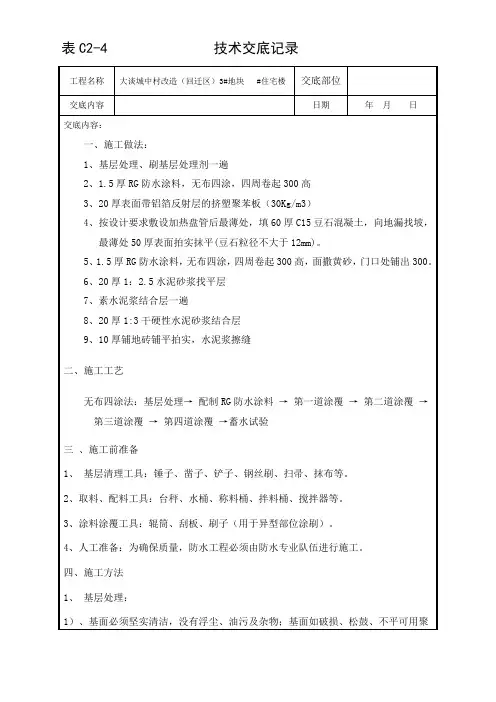

RG防水
4、应在5℃以上的温度条件下施工，预计24小时内降水不宜施工。
5、施工过程中严禁踏踩未干防水层。
技术负责人：交底人：接交人：
2、配料：粉料：液料，以产品说明为准。
3、搅拌：将粉料到入搅拌桶中，加入1/3至1/2的乳液，使用专用搅拌器慢速搅拌成无任何颗粒的膏糊状物，再加入余下的乳液，继续搅拌均匀。
4、无布四涂施工：用辊筒或刷子将混合好的浆料均匀涂于处理好的基面上，待涂层实干后再用辊筒或刷子刷涂第二道、第三道、第四道（直到达到设计要求的厚度），每道刷涂应在上一道涂层实干（约4小时）后进行，为避免针孔出现，第二道与第一道应交叉垂直涂刷。
5、蓄水试验，防水层实干后，可进行蓄水试验。蓄水24h无渗漏水为合格。
五、注意事项
1、厕浴间虽小，但需多工种作业，立体交叉多，必须妥善安排各工种的施工顺序，严防在防水层完工后再凿眼打洞，破坏防水层，如果由于安排不当，破坏了防水层，应及时进行修补。
2、地漏、便桶、蹲坑及排水口等应保持畅通，不允许堵塞灰浆及其他建筑垃圾
三、施工前准备
1、基层清理工具：锤子、凿子、铲子、钢丝刷、扫帚、抹布等。
2、取料、配料工具：台秤、水桶、称料桶、拌料桶、搅拌器等。
3、涂料涂覆工具：辊筒、刮板、刷子（用于异型部位涂刷）。
4、人工准备：为确保质量，防水工程必须由防水专业队伍进行施工。
四、施工方法
1、基层处理：
1）、基面必须坚实清洁，没有浮尘、油污及杂物；基面如破损、松鼓、不平可用聚合物防水砂浆修补平整后进行刷涂。
2）、细部处理：对排水孔、穿墙管、裂缝、分格缝、限阳角等进行细部加强处理时，方法是：（1）、清扫、剔凿清理立面和基层。(2）、洒水湿润，拉毛。(3）、1:3水泥砂浆八字找坡。(4）、要求，上、下口平直，坡面光滑，管道根部有中心向四面坡，同样要求上下口平直。(5）、做到活完场地清
RG聚合物水泥防水涂料施工方案
RG聚合物水泥防水涂料施工方案1.预处理：在施工之前，需要对基层进行处理。
首先，清除基层上的油污、灰尘、浮浆等杂质，确保基层洁净。
其次，对裂缝、凹凸不平的地方进行修补。
最后，在基层上涂刷一层粘结剂，加强基层与涂料的附着力。
2.拌合涂料：将RG聚合物水泥防水涂料与适量的清水按照一定的比例进行拌合，直到材料均匀、无颗粒状物体为止。
拌合涂料时，可使用搅拌机或手动搅拌，确保涂料质地均匀。
3.渗透涂刷：首先，用清水将基层湿润，使其不干燥。
然后，用刷子将拌合好的涂料均匀地涂刷在基层上。
涂刷时，要保持刷子与基层垂直，用力均匀，确保涂料能够渗透到基层内部。
涂刷应该从下向上进行，以免涂料流淌到已经涂刷的部分。
4.填充涂刷：在渗透涂刷的基础上，进行填充涂刷。
将拌合好的涂料倒在渗透涂刷后的基层上，并用铲子进行填充，使涂料填满所有的孔洞和裂缝。
填充涂刷时，应保持涂料的水平和垂直度，确保涂料厚度一致。
5.铺贴增强层：在填充涂刷完成后，铺贴增强层。
增强层可以使用玻璃纤维网格布或其他增强材料。
将增强材料铺贴在涂料上，并用刮板进行压实，确保增强材料与涂料紧密贴合。
6.面涂层：在增强层完全干燥后，进行面涂层的施工。
将拌合好的涂料均匀地涂刷在增强层上，并用刷子或辊涂工具进行均匀压实。
面涂层的施工应注意保持涂料的厚度一致，不要有空鼓或漏涂现象。
7.后处理：在涂刷完面涂层后，对施工现场进行整理和清理。
清除残留的涂料、工具和材料，确保施工现场的整洁。
注意保持施工区域的通风，促使涂料干燥和固化。
总结：RG聚合物水泥防水涂料施工方案主要包括预处理、拌合涂料、渗透涂刷、填充涂刷、铺贴增强层、面涂层和后处理。
在施工过程中，需要注意材料的质地均匀、涂料的渗透和填充、涂刷的厚度一致等细节。
通过严格按照施工方案进行施工，可以保证RG聚合物水泥防水涂料的防水效果。
RG防水施工工艺
大庆石化公司实业公司HSE管理体系文件SY·HSE04·SG·011-2008 RG防水施工工艺编制：审核：2008年1月1日发布2008年1月3日实施目录1 编制依据 (2)2 适用范围 (2)3 材料要求 (2)3.1材料主要构成 (2)3.2材料的主要特点 (3)3.3配比及混料方法 (3)3.4施工方法及注意事项 (4)3.5施工质量及现场检验 (5)4关于墙面施工的说明 (6)5施工图样 (7)RG防水施工工艺1 编制依据1.1《屋面工程技术规范》GB50345-20041.2《屋面防水工程质量验收规范》GB50207-20021.3《聚合物水泥防水涂料建筑构造-RG防水涂料》国家建筑标准设计图集07CJ102 适用范围2.1RG防水涂料可以用在潮湿或干燥的建筑基层上：○1混凝土、混凝土小型空心砌块、烧结普通砖、烧结多孔砖、水泥沙浆等；○2金属材料、塑料制品；○3保温材料、防水材料（复合使用）上直接施工。
2.2用于新旧建筑的屋面、墙体、地下、厨房、卫生间及游泳池、饮水水池等防水工程。
3 材料要求3.1材料主要构成RG聚合物水泥防水涂料（简称JS，RG-21），是由特制的水泥基粉和具有不同玻璃化温度的丙烯酸高分子乳液组成的双组份防水涂料系列产品。
3.2材料的主要特点3.2.1施工方便，粘接强度好；防水层整体无接缝。
3.2.2适合各种异型复杂基面，可以与各种防水材料相容。
3.2.3涂层耐水、耐碱能力强，可用于长期浸水工程。
耐紫外线，可用于外露工程。
3.2.4低温柔度达到国内各类防水材料最高要求，特别适用东北建筑气候区。
3.2.5水性产品，无毒无害，可以直接用于饮用水工程3.2.6施工冷涂，无需动火，安全系数大。
3.3配比及混料方法3.3.1配比(重量比)RG防水涂料粉料：乳液：水=10：10：0~1.5RG防水砂浆粉料：乳液：水=10：1.1：1.4~23.3.2混料方法每次称1份粉料于拌料桶中，加入1份乳液的1/2，用专用搅拌器慢速搅拌成无任何疙瘩的均匀膏状物，再加入余下的乳液，继续搅拌均匀后待用。
RG防水施工工艺标准
大庆石化公司实业公司HSE管理体系文件SY·HSE04·SG·011-2008 RG防水施工工艺编制：审核：2008年1月1日发布2008年1月3日实施目录1 编制依据 (2)2 适用范围 (2)3 材料要求 (3)3.1材料主要构成 (3)3.2材料的主要特点 (3)3.3配比及混料方法 (4)3.4施工方法及注意事项 (4)3.5施工质量及现场检验 (6)4关于墙面施工的说明 (6)5施工图样 (8)RG防水施工工艺1 编制依据1.1《屋面工程技术规范》GB50345-20041.2《屋面防水工程质量验收规范》GB50207-20021.3《聚合物水泥防水涂料建筑构造-RG防水涂料》国家建筑标准设计图集07CJ102 适用范围2.1RG防水涂料可以用在潮湿或干燥的建筑基层上：○1混凝土、混凝土小型空心砌块、烧结普通砖、烧结多孔砖、水泥沙浆等；○2金属材料、塑料制品；○3保温材料、防水材料（复合使用）上直接施工。
2.2用于新旧建筑的屋面、墙体、地下、厨房、卫生间及游泳池、饮水水池等防水工程。
3 材料要求3.1材料主要构成RG聚合物水泥防水涂料（简称JS，RG-21），是由特制的水泥基粉和具有不同玻璃化温度的丙烯酸高分子乳液组成的双组份防水涂料系列产品。
3.2材料的主要特点3.2.1施工方便，粘接强度好；防水层整体无接缝。
3.2.2适合各种异型复杂基面，可以与各种防水材料相容。
3.2.3涂层耐水、耐碱能力强，可用于长期浸水工程。
耐紫外线，可用于外露工程。
3.2.4低温柔度达到国内各类防水材料最高要求，特别适用东北建筑气候区。
3.2.5水性产品，无毒无害，可以直接用于饮用水工程3.2.6施工冷涂，无需动火，安全系数大。
3.3配比及混料方法3.3.1配比(重量比)RG防水涂料粉料：乳液：水=10：10：0~1.5RG防水砂浆粉料：乳液：水=10：1.1：1.4~23.3.2混料方法每次称1份粉料于拌料桶中，加入1份乳液的1/2，用专用搅拌器慢速搅拌成无任何疙瘩的均匀膏状物，再加入余下的乳液，继续搅拌均匀后待用。
RG防水涂料防水技术
RG防水涂料防水技术RG聚合物防水涂料施工技术RG聚合物复合防水涂料，是吸收日本先进技术开发的一种新型防水材料，它是由有机高分子液料和无机粉料复合而成的双组分防水涂料，是一种既具有有机材料弹性高又有无机材料耐久性好等优点的新型防水材料，具有优异的防水性、抗老化性、低温柔性等优点，属环保型产品，不含有机溶剂，对环境及施工人员无任何危害。
同时聚合物水泥RG防水涂料施工用量小，可辊刷或喷涂，较之其它防水材料，不仅施工量减少，施工效率提高，而且可在潮湿或干燥的多种材质基面上直接施工，同时它集防水和粘结材料于一身，可直接在防水层贴瓷砖或马赛克等保护层，简化水泥砂浆粘贴保护层或装饰层施工工序，提高劳动效率，降低成本，聚合物水泥RG防水涂料优异的耐老化性及维修的便利性，使其综合成本优势非其它材料可比。
颐和明珠居住项目位于宁晋县，天宝西街北侧，晶龙街西侧。
工程地下防水采用RG聚合物水泥防水涂料。
1 施工概况本工程主楼、车库地下防水等级为一级，基础底板、外墙采用RG防水涂料。
工程需重点施工的地下防水部位:1)地下室部分:阴阳角、设备管线预埋、穿墙杆、后浇带基础底板及外墙后浇带施工缝;2)外墙部分:外墙的转角部位;2 材料准备和要求1)RG聚合物水泥涂料由聚合乳液和粉料两部分组成，按规定乳液lower end of the condenser of the distillation unit, which happens to come across300mL the bottom of the conical flask, the bottle contains boric acid solution 25--the 50mL and 2~3 drop indicator. Sodium hydroxide solution through the funnel to join 100~150mL, Lysis solution alkalized. Note the funnel neck cannot be empty. ensure a liquid seal. Open the condenser tubes of condensed water, began distilling. In this process, ensure the amount of steam produced is constant. Collected by 20~30min about 200mL to the liquid in the Erlenmeyer flask, to stop distillation. Lowering of the Erlenmeyer flask, condenser tube left the surface, allow excess condensed water to drip into the bottle, and then rinsing with water condenser tube ends, water drip into the bottle. Ensure that release ammonia into the Erlenmeyer flask quantitatively, liquid in the bottle is green. 10 or 25mL pipette calibration sulfuric acid titration of liquid in the bottle and, until the color becomes purplish red, read number of ml of the standard solution of sulphuric acid consumption. Determination of the number: measured on the same sample twice. Blank: reagent blank determination, such as sample containers containing nitrogen, then the container should be blank. 6, the results of the calculation method: ammonia nitrogen content in starches are sample weight to the original weight of the sample expressed as a percentage of weight in the formula: x--sample nitrogen,%; T--standards for titration of moles of sulfuric acid concentration, mol/l; Vo--blank with sulfuric acid solution volume,与粉料的质量比(10:6)混合拌匀使用。
RG聚合物水泥防水涂料施工工法DOC
RG聚合物水泥防水涂料施工工法概述RG聚合物水泥防水涂料是一种高弹性、高耐候、高耐化学性的水泥基防水涂料，适用于各种建筑物和设施的防水和防潮工程。
该涂料可通过涂抹、滚涂和刷涂等方法施工，施工范围包括屋顶、墙面、地下室和水池等。
本文主要介绍RG聚合物水泥防水涂料的施工工法，包括施工前的准备工作、涂料的配制和施工、涂料的养护等内容，旨在提供一份详细、全面的RG聚合物水泥防水涂料施工指南。
施工前的准备工作在进行RG聚合物水泥防水涂料的施工前，应进行以下准备工作：1.检查基层状况在施工前，必须对基层进行检查和评估，以确定其强度、平整度、干燥度和表面粗糙度等因素是否符合要求。
如有问题，必须进行修补或磨平等处理，以确保基层为完好的防水基础。
2.清除基层表面的杂物在施工前，应清理基层表面的灰尘、油污和其它杂物，以确保基层表面没有影响涂料附着力和防水效果的因素。
3.处理基层表面的裂缝在施工前，应检查基层表面是否存在裂缝和缝隙，如有必须进行填补或封闭等处理，以确保基层表面的完好性。
4.处理基层表面的异物在施工前，应检查基层表面是否存在异物，如孔洞、空隙、缺损和波浪等，如有必须进行修补或填平等处理，以确保基层表面的平整度。
涂料的配制和施工RG聚合物水泥防水涂料的配制和施工步骤如下：1.将RG聚合物水泥防水涂料分别倒入两个桶中，加入适量的清水，按照涂料和水的比例（通常为4:1）充分搅拌，使涂料均匀混合。
2.在涂料配制好后，选用适当的施工工具进行施工。
常用的施工工具包括刷子、滚筒和喷枪等，具体选择要根据施工面积和涂料特性等因素来决定。
3.在施工前，要先在基层表面涂一遍底漆，以提高涂料附着力和防水效果。
底漆选择要根据基层材料和RG聚合物水泥防水涂料配套要求来决定。
4.对于需要多次涂抹的面积，如墙壁和地下室等，应在涂抹前先将面积划分为若干部分，每部分之间适当错开，避免因连续施工而导致的出现干燥裂缝。
5.在涂抹过程中，应在涂料还未完全干燥之前进行下一次涂抹，以提高涂层的附着力和防水效果。
电缆井防水堵漏施工方案
电缆井防水堵漏施工方案电缆井堵漏施工方案一、工程说明电缆井混凝土渗漏水会导致混凝土锈蚀，降低混凝土强度，缩短其使用寿命，给人民生活带来诸多不便，甚至危害人民生命财产安全。
及时修复渗漏工程，可延长其使用寿命，可节省大量资金。
RG防水治漏技术推荐工艺（方案一）采用RG强力堵漏防水剂（RG-11，RG-12）、RG聚合物防水防腐砂浆（RG-13）、RG聚合物水泥防水涂料（RG-21）和RG化学灌浆相结合的高技术治漏手段，可以带水作业，迅速堵漏，大面积止渗。
所形成的防水层具有刚柔兼备的特性，与混凝土基体粘结力极强，线胀系数相适配，耐冻融、耐腐蚀好，因而修复后的工程长久可靠。
该体系施工简便、操作安全，可在背水面施工，适用于建筑物地下室、隧道、地下通道、水库大坝、输水管道及电缆井等渗漏治理和抢修。
二、主要特点1. 使用简便，可带水作业，可在潮湿基面上施工，可在背水面施工。
2. 与混凝土粘接力强、线胀系数相适配，耐冻融、耐腐蚀，工程可靠。
3. 形成无接缝整体防水层，细部结构处理简单可靠。
4. 水性产品，不污染环境，使用安全。
5. RG材料应用推荐施工工艺：RG系列材料主要应用于建筑物防水、电缆井防渗堵漏。
自80年代末诞生以来，RG系列材料不断完善，陆续在全国范围推广应用，北起黑龙江漠河，南至海南岛，东起山东沿海，西至乌鲁木齐和西宁，都有RG的足迹。
在长期应用中RG形成了自己独特的施工工艺。
6. RG材料及工艺主要特点有：6.1快速带水堵漏、高压灌浆和刚柔相结合防水施工方法；6.2防水防腐，粘贴可任意结合，一次完成；6.3无接缝施工，适合各种复杂基面；6.4材料粘结力强，与基体适应性好，耐冻融，耐紫外线，不脱落，寿命长；6.5施工简便，可在潮湿基面上施工；6.6施工安全，不污染环境，无火灾危险。
三、主要材料1. RG强力堵漏防水剂（RG-11，RG-12）是一种高效无机防潮、抗渗、堵漏材料，分为速凝型（RG-11，主要用于抗渗堵漏）和缓凝型（RG-12，主要用于防潮、防渗）两种，均为单组分灰黑色粉料。
rg防水施工方案
rg防水施工方案RG防水施工方案一、工程概况本项目为某住宅楼的外墙防水工程，施工面积约为XXX平方米。
根据项目要求和实际情况，我们提出以下施工方案。
二、施工材料及工艺流程1. 施工材料：(1) 防水材料：采用RG防水胶膜，该材料具有优异的防水性能，耐候性强，柔性好，对基层的附着力强。
(2) 辅助材料：防水胶、抹平料、胶粘剂等。
2. 工艺流程：(1) 准备工作：清理施工面，确保基层平整干净。
(2) 防水层施工：将RG防水胶膜按照规定的厚度和质量要求，从下往上依次贴合在墙面上。
胶膜与胶膜之间应保持重叠，重叠面宽度不小于10cm，并用防水胶加固。
(3) 修整处理：用抹平料填充墙面凹凸不平的部分，并确保整个施工面光滑平整。
(4) 确认无渗漏：待防水层施工完成后，进行水压试验或水注试验，确保防水层无渗漏。
(5) 维修工艺：待防水层施工结束后，对需要修补的部分进行修补处理。
三、施工注意事项1. 施工环境要求：施工现场应保持干燥、清洁，温度控制在5℃以上，湿度不超过85%。
2. RG防水胶膜的施工温度范围为5℃-35℃，超过这个范围不宜施工。
3. 施工前需对墙体基层进行检查，如有裂缝、起鼓等情况，需要进行修复。
4. RG防水胶膜施工时，要保证贴合平整，确保无气泡和空鼓。
5. 施工完毕的防水层应平整、无渗漏，不能有损伤和缺陷。
6. 防水层施工完成后，需在24小时内进行水压试验或水注试验，确保无渗漏。
四、施工进度安排1. 准备工作：X天。
2. 防水层施工：X天。
3. 修整处理：X天。
4. 确认无渗漏：X天。
5. 维修工艺：X天。
五、质量保证1. 我们提供的RG防水胶膜符合国家质量标准，施工质量保证时间为X年，如有质量问题，我们将提供免费维修服务。
2. 对施工现场材料和施工工艺进行监督，确保施工质量符合要求。
六、安全措施1. 在施工现场设立安全警示标志，确保施工周边区域安全。
2. 进场施工人员必须佩戴安全帽、防护手套、防滑鞋，严禁随意乱扔材料，确保施工安全。
RG屋面防水技术推荐工艺
RG屋面防水技术推荐工艺RG屋面防水技术推荐工艺采用高弹性RG聚合物水泥防水涂料（RG-21）与聚酯无纺布做加筋层的高质量无接缝的防水体系。
该体系施工简便、操作安全、不需专用设备，适用于混凝土、金属、沥青等各种屋面。
用RG彩色防水装饰涂料（RG-23）做罩面可以美化城乡环境，做白色罩面可以反射阳光，降低室内温度，节省能源，减少环境污染；用RG聚合物防水防腐砂浆（RG-13）做耐磨屋面可以行走轻型运输工具。
一、主要特点l 抗紫外线和酸雨破坏，使用寿命长l 多种颜色可选择，美化城乡环境l 白色屋面反射阳光，降低室内温度，节省能源，减少环境污染l 形成无接缝整体防水层，细部结构处理简单可靠l 施工简便，无需专用设备l 水性产品，不污染环境，使用安全二、主要材料2.1 RG聚合物水泥防水涂料（RG-21）由水泥基粉料和RG--100HF、RG--100C1或RG-100C2乳液双组份组成。
我国东北和西北高寒地区可以选用RG--100HF乳液，华北地区可选用RG--100C1乳液，江南地区可选用RG-100C2乳液。
2.1.1 材料配比及配料方法(2) 配料方法称取一定量的粉料于拌料桶中，加入一半规定量乳液，低速（约200rpm）搅拌至无粗颗粒或团块的均匀膏状，再加进余下的一半乳液，继续搅拌至均匀浆料。
配料时根据情况可酌情加减水量。
2.1.2 主要技术指标。
2.1.3 产品包装、贮存及保质期★乳液：200Kg/铁桶；50Kg/塑料桶；应保存在5℃以上的阴凉环境中；保质期6个月。
★粉料：20Kg/袋；5Kg/袋；应存放在阴凉干燥处；保质期12个月。
2.2 聚酯无纺布聚酯无纺布宽度为1.6m，性能符合表4要求。
2.3 RG彩色防水装饰涂料（RG-23）为单组份水性乳胶涂料，涂膜质量好，粘结力强，高弹性，抗紫外线，耐腐蚀，能保持颜色鲜艳持久不褪。
用做RG聚合物水泥防水涂料（RG-21）彩色罩面层可以美化城乡环境，做白色罩面层可以反射阳光，降低室内温度，节省能源，减少环境污染。
RG防水方案
赤峰铁南棚户区建设项目RG聚合物水泥防水涂料施工方案施工单位：赤峰中核北研防水工程有限责任公司编制人：姜凯编制日期：2015年10月4日审核人：吴电电技术审批：华卫东目录一、编制依据 (3)二、工程概况及工程特点 (3)三、施工准备 (4)四、技术准备 (5)五、施工组织 (6)六、工程进度计划 (8)七、施工工艺及施工方法 (8)八、质量要求及质量标准检验 (11)九、注意事项 (12)十、质量保证措施 (12)十一、工程验收 (14)十二、其他 (14)RG聚合物水泥防水涂料施工方案一、编制依据：1、《中华人民共和国建筑法》以及其他有关的法律、法规。
2、《地下工程防水技术规范》 GB50108－20083、《地下室工程质量验收规范》 GB50208－20024、《水泥基渗透结晶性防水材料》（GB18445-2001）5、《聚合物水泥防水涂料》（GB/T23445-2009）6、国家建筑标准设计图集 07CJ107、本工程特点、现场实际条件、自然环境及甲方要求二、工程概况及工程特点1、工程名称：赤峰铁南棚户区2、工程地点：赤峰市红山区3、防水总施工面积：万平米4、工程质量：优良三、施工准备：1、材料选择①RG聚合物水泥防水涂料,型号为RG-22。
②辅料为胎体增强RG专用加筋布。
2、选材说明①材料生产单位为中央直属国有企业，国家级高新技术企业。
行业内产销规模最大的企业。
具备可靠的履约供货能力。
②产品纳入中国政府采购名录，质量可靠；获国家环保部“绿色十环”认证，具有较高的环保性；工程造价合理，有较强的价格竞争性。
③材料有很好的低温柔度，可在-10°C至-40°C内选择，抵抗冻融破坏能力强（见汇编50页）。
材料有较高的抗紫外线老化的能力（见汇编61页）。
设计图集给了“耐紫外线可用于外露工程”的定义（见图集2页4.3.5）。
④材料抵抗基体变形开裂的能力强，拉力（2mm厚两布）检测最大可达2292N/50mm，高于传统卷材800N/50mm国家标准（见汇编42页）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、编制依据 (1)
二、工程概况 (1)
三、施工准备 (1)
1、现场准备 (1)
2、材料准备 (1)
3、技术准备 (1)
4、机具准备 (2)
四、施工方法 (3)
1、配比及配料方法 (3)
2、施工做法 (3)
五、注意事项 (5)
六、施工质量及现场检验 (5)
七、产品包装、保管及保质期 (5)
一、编制依据
1、六合商业综合楼施工图纸
2、<<聚合物水泥、渗透结晶型防水材料应用技术规程>>CECS195:2006
3、<<聚合物水泥防水涂料>>GB/T23445-2009
4、图集07CJ10
二、工程概况
秦皇岛市六合商业综合楼工程位于海港区北环路以北，涂庄道口以西。
总建筑面积21921m3，地下一层，地上十六层。
地下外防水做法为两布六凃，卫生间做法为无布四涂，屋面做法为三遍一布四涂。
三、施工准备
1、现场准备
表面必须清理干净，不得有浮尘、杂物、明水等，表面强度符合要求。
防水层的基层平整、不起砂，不的有空鼓、松动脱皮现象；基层阴角摸4cm八字。
2、材料准备
防水材料必须有出厂合格证、检测报告等。
聚合物水泥防水涂料是以聚合乳液和粉料为主要原料，属反应挥发固化型双组份水性防水涂料。
3、技术准备
1）熟悉图纸，了解掌握防水的施工工艺、图集、规范等相关要求。
2）按施工方案和图集、规范向施工班组进行安全技术交底。
3）认真做好防水材料的进场验收检查工作，要有复检材料质量证明。
4）认真学习和掌握阴阳角、管道口、收边收头等特殊部位的防水做法，了解掌握所用防水材料的性能和技术指标。
5）做好防水施工的技术资料和施工过程中的检查记录，并及时收集和整理上述技术资料，以保证技术资料的及时、交卷、完整。
4、机具准备
序号工具名称规格用途
1 扫帚普通清理基层
2 小平铲小型清理基层
3 涂料搅拌器搅拌涂料用
4 滚筒刷滚刷防水涂料用
5 塑料桶搅拌和分盛涂料
6 剪刀小型裁剪RG加筋布
7 钢尺50米度量尺寸用
8 钢卷尺5米度量尺寸用
9 橡胶刮板刮特殊部位涂料
10 毛刷刷细部防水涂料
11 线绳弹基准线
12 粉笔标记用
13 安全帽施工安全防护
四、施工方法
1、配比及配料方法
1）配比（重量比）
粉料：乳液：水=10:10:0~0.15
2）配料方法
称粉料于搅拌桶中，先加人1/3至1/2乳液，使用专用搅拌器慢速搅拌成均匀的膏状物，再加入余下的乳液，继续搅拌均匀。
2、施工做法
1）基层预处理：基层无浮尘、油污或杂物。
基面如破损、疏松或不平，修整清理后可用RG聚合物防水砂浆进行修整。
2）细部做法：对排水沟、穿墙管、裂缝、分割缝、阴阳角等进行细部加强处理，用已浸透浆料、宽度为500mm的RG加筋布胎体增强材料粘贴于加强0部位基面。
3）一布四涂附加层：在已处理好并完成细部处理的基面刷涂拌和好的浆料1kg/m2，趁湿立即铺RG专用加筋布胎体增强材料（每次可涂刷5~10m2），用刮板沿胎体增强材料喷丝方向梳平皱折，并使涂料透至布上。
仔细检查，如出现皱折、空鼓，应剪开重新涂刷。
加筋层完成后，分三次刷涂全部剩余浆料。
每次涂刷应在上一次涂层实干后进行。
4）两布六涂做法：干燥基面用水浸润至微湿状态，最好使用乳液桶或施工工具的清洗水。
在已处理好并完成细部加强层施工的基面上做底涂层即刷涂拌和好的浆料，并趁湿立即铺RG专用筋布（平面每
次可铺3~5米，立面可铺2~3米），用钢刮板或钢抹子将布刮抹平整，并向基面均匀加力，使涂料透至布上。
仔细检查，不得出现皱折，空鼓。
布铺成后，可马上做中涂1层，即加筋布粘接层，加筋布粘接层和中涂1层（两涂加一布）一起施工（也可将两涂分别施工），中涂1层完成后做中涂2层，这次涂刷每次应在上一涂层实干后进行。
待中涂2层实干后，对已完成工序施工质量进行检查，如有皱折、空鼓等胀气缺陷，应剪（裁）开放气，并用浆料重新粘好，在修复中若有筋布缺失，应用浆料补贴，（搭接≥5cm)。
待修复部位涂层实干后，做中涂3层，即刷涂和好的浆料并趁湿立即铺RG专用筋布（平面每次可铺3~5米，立面可铺2~3米），用钢刮板或钢抹子将布刮抹平整，并向基面均匀加力，使涂料透至布上。
仔细检查，不得出现皱折，空鼓。
布铺成后，可马上做中涂4层，中涂3层和中涂4层（两涂加一布）可一起施工，也可将两涂分别施工。
待中涂4层实干后，对工程质量进行检查，如有皱折、空鼓等胀气缺陷，应剪（裁）开放气，并用浆料重新粘好，在修复中若有筋布缺失，应用浆料补贴，（搭接≥5cm)。
待修复部位涂层实干后做面涂层。
面涂层实干后对防水层厚度进行检查，若达不到2.5mm，应增加刷涂次数，直至厚度达到2.5mm ±0.2mm。
5）各做法用料量
一布四涂做法：4kg/m2，厚度1.5~2mm。
无布四涂做法：4kg/m2，厚度1~1.5mm。
两布六涂做法：6kg/m2，厚度2.5mm。
五、注意事项
1、防水层施工环境温度宜大于5℃,应避免在潮湿又不通风的环境下施工。
2、施工后涂膜应充分干燥。
空气湿度大，气温低，干燥时间应适当延长。
地下工程通风不好，应采取通风措施。
3、如施工工地温度较高，拌料时可适当增加水量，以补偿因蒸发过快而造成浆料流动性和浸透性损失。
六、施工质量及现场检验
1、施工工程中及施工完毕后，应随时对工程的各个部位，特别是细部构造部位进行检查，发现问题及时修补。
防水层不能有裂纹、起皮、鼓包、流淌、露布现象，厚度符合设计要求。
2、厨房、卫生间防水层完成48小时后，蓄水24小时无渗漏为合格。
3、屋面防水层完成48小时后，可喷淋检验有无渗漏和积水现象，排水系统是否畅通。
有条件是可做24小时屋面蓄水检验。
4、产品现场抽检：使用前在现场随即抽样，总重量不得小于2kg，按标准《聚合物水泥防水涂料》GB/T23445-2009检测。
七、产品包装、保管及保质期
1、乳液分20kg和50kg塑料桶包装，应在5℃~35℃的阴凉环境中保存，乳液保质期为12个月。
2、粉料为20kg编织纸袋，应存放在干燥处，保质期为12个月。
八、成品保护
1、操作人员应穿干净软底鞋，施工过程中严禁踩踏未干防水涂层。
2、严禁在施工好的防水层上打眼凿洞
3、排水口处要防止杂物堵塞，确保排水通畅。
4、下道工序必须在防水工程结束后24小时后施工。
5、任何踩踏防水层的人都不得穿戴钉鞋。
河北广厦建设集团有限公司第四项目部
2013年9月27日。
