干货！告诉你详细的剖面图绘图方法和步骤首先，我们总结一下制图7步：01、分析图纸剖面图首先要进行分析，分析条件和图纸，方便进行体块的拆解，接下来才能开始进入绘制阶段。
02、定位绘制从定位开始，所有绘制出来的图样，都需要对它们进行定位定样，所以我们需要去寻找一个基座。
03、画轮廓接下来我们需要绘制一个轮廓，大框架，针对的是结构的梁板柱的根本轮廓04、建筑构配件下面我们需要补充建筑构配件，一方面的剖切到建筑的内容，另一方面是我们剖切方向上看到的内容，都需要进行补充绘制。
05、标注索引这些完成之后，随之而来的是标注索引定位，涉及到标高，标注，尺寸标注，图名，详图索引，文字标注等。
06、完善图纸图号、图名和目录，图框也要选择适宜的比例。
07、图纸自审最后就是要进行自检，需要考虑图纸的设计是否合理，是否完整清晰，对应其他图纸来说，信息是否相同，尤其需要关注，轴号是否对应，图号和目录是否对应，包括图面上对应的标高，尺寸是否一致，都需要进行详细的自检。
下面，我们展开来讲：1、首先，我们从方案手上拿到的图纸里面，会有立面、平面、也又简单的剖面图；在你绘制剖面时，是与立面以及平面是相互调整和完善的过程，第一步，我们需要分析下，所剖切的位置具体特征是什么？依据图示案例，首先你需要解决的是，室内外空间和竖向交通之间的关系，以及转折剖处，室内空间和阳台内外的关系；出入口和立面对应有一个线脚的处理和门头的设计；这些都是我们绘制剖面图的依据，有些地方是可以直接引用的。
封闭阳台的上的线脚处理，以及坡屋面到檐口都是需要认真考虑的，这些同时也是墙身大样的设计根底。
2、分析后图纸我们需要对剖面图进行根底的定位依据：1.这个时候我们需要把横向的轴号、轴线表示出来2.以及主要关键点的控制线表示出来进行定位，包括：竖向楼层线、楼层名楼层标高、室内外高差、楼层高度、建筑总高度，这样也可以对整个剖面有一个大体的范围。
3、接下来就需要把我们剖切到的轮廓画出来，主要包括：1.结构体系：梁板柱我们在这个阶段就需要和结构反响，大样的合理性：包括檐沟、屋脊、梁、女儿墙的做法.4、之后，我们需要将剖切到的建筑构配件逐项的绘制出来1、竖向交通：主要考虑交通的合理性和净高的控制，需要依据平面来进行调整2、阳台：要注意阳台高差和栏杆高度，结合立面造型需要逐项处理3、门窗：门窗的高度和位置，需要和平面一一对应上4、雨披：需要对尺寸和标高进行定位定量的标注，通过剖面的表达，我们可以确定梁的做法，然后和结构专业进行配合。
地形剖面图绘图步骤
地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。
本文章将详细介绍地形剖面图绘图的步骤及技巧。
一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。
2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。
二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。
2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。
3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。
4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。
5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。
三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。
2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。
3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。
四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。
cad剖面图的画法教程详解
cad剖面图的画法教程详解很多剖面图一般都是将物体剖开的，所以使用cad画的话是比较简单的。
下面就让小编告诉你怎么用cad画剖面图的方法，一起学习吧。
用cad画剖面图的方法一1.先画好建筑平面图2.打开天正软件，选择【文件布图】下的【工程管理】。
3.点【工程管理】下新建工程，建立名为“三层框架”的工程名4.用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取5.根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼6.输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。
7.命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。
同理立面生成亦是如此用cad画剖面图的方法二双击auto CAD 的图标，进而打开该软件左击操作窗口中的最左上角的图标，会下拉出一个菜单栏，在此菜单中点击“打开”按钮，进而打开自己要操作的图形鼠标左键单击左面“绘图工具栏”中的“图案填充”图标，进而弹出如下“图案填充和渐变色”窗口在“图案填充和渐变色”窗口中点击“图案(P)：”后的窗口，在下拉菜单中选取要填充的图案的基本形状在“图案填充和渐变色”窗口中点击“角度(G)：”和“比例(S)：”下的窗口，在下拉菜单中选取要填充的图案的基本形状的角度和显示比例左击“图案填充和渐变色”窗口中左上方的“添加：拾取点”前的加号图标，然后就会返回原图形窗口在原图形窗口中将鼠标的光标依次移动到要填充图案的区域并以此单击鼠标左键，此时选中区域的边界线会变成虚线，进而选中所要填充的区域然后，右击鼠标在弹出的菜单栏中点击“确定”按钮就会重新弹出“图案填充和渐变色”窗口，然后单击下方确定按钮就会看到选中的区域中填充了剖面线。
剖面图的画法ppt
② 剖切是一种假想，其它投影图仍应完整画出。
③ 剖切平面后方的可见部分要全部画出。
A－A
B－B
C－C
A
A
B
BC
C
三.剖面图的标注
1. 剖切位置
用两小段粗实线
（长度为6~10mm）
表示。且不宜与图面
上的图线相接触。
2. 投影方向
1
1
用垂直于剖切位置 线的短粗实线（长度为 4~6mm）表示。
3. 剖切符号的编号
8.1 剖 面 图的画法
一.剖面图的概念
假绘想制用建剖筑切形体的投影时，形体上不可见的轮 平廓面线剖在开投形影体图，上需用虚线画出。这样，对于内形 将复处杂在的观建察筑者物和，例如一幢房屋，内部有各种房间、 剖走切廊平、面楼之梯间、的门窗、基础等，如果都用虚线来表 部示分这移些去看，不而见将的部分，必然形成图面虚实线交错， 将混其淆余不部清分，向既与不便于尺寸标注，也容易产生混乱。 剖切平面平行的 投影面投射所得 图形，称为剖面 图。
宜采用阿拉伯数字或字母，按顺序由左至右，由上至下连续编 排，并注写在投射方向线的端部。
三.剖面图的标注
1. 剖切位置
1
2
用两小段粗实线
3
（长度为6~10mm）
3
表示。且不宜与图面
建施-5
3
上的图线相接触。
2. 投影方向
3
用垂直于剖切位置
线的短粗实线（长度为
1
2
4~6mm）表示。
3. 剖切符号的编号
四.剖面图的基本形式
1.全剖面 用剖切面完全地剖开形体所得的剖面图。
适用范围：
外形较简 单，内形较复 杂，而图形又 不对称时。
剖面图绘制方法
剖面图绘制方法剖面图1.剖面图基本概念与画法在画建筑形体的投影时，形体上不可见的轮廓线在投影图上需用虚线画出。
这样，对于内形复杂的建筑物，例如一幢房屋，内部有各种房间、走廊、楼梯、门窗、基础等，如果都用虚线来表示这些看不见的部分，必然形成图面虚实线交错，混淆不清，既不变于标注尺寸，也容易产生差错。
一些构配件也存在同样的问题。
长期的生产实践证明，解决这个问题的好办法，是假想将形体剖开，让它的内部构造显露出来，使形体看不见的部分变成了看得见的部分，然后用实线画出这些内部构造的投影图。
图1是钢筋混凝土双柱杯型基础的投影图。
这个基础有安装柱子用的杯口，在V 、W 投影上都出现了虚线，使图面不清晰。
假想用一个通过基础前后对称平面的剖切平面P 将基础剖开，然后将剖切平面P 连同它前面的半个基础移走，将留下来的半个基础，投影到与剖切平面P 平行的V 投影面上（图2），所得的投影图，称为剖面图（图2）。
现比较图1的V 投影和图2的剖面图，就可看到在剖面图中，基础内部的形状、大小和构造，例如杯口的深度和杯底的长度都表示的一清二楚。
必须注意，由于剖切是假想的，所以只在画剖面图时，才假想将形体切去一部分。
在画另一个投影时，则应按完整的形体画出。
从上述各图可以看出，形体剖开之后，都有一个截口，即截交线围成的平面图形，称为断面。
在剖面图中，规定要在断面上画出建筑材料图例，以区分断面（剖到的）和非断面（看到的）部分。
各种建筑材料图例必须遵照“国标”规定的画法。
图2的断面上，所画的是钢筋混凝土图例。
由于画出材料图例，所以在剖面图中还可以知道建筑物是用什么材料做成的。
在不指明材料时，可以用等间距、同方向的450细斜线来表示断面。
作剖面图时，一般都使剖切平面平行于基本投影面，从而使断面的投影反映实形。
同时，要使剖切平面尽量通过形体上的孔、洞、槽等隐蔽形体的中心线，将形体内部尽量表示清楚。
剖切平面平行于V 面时，作出的剖面图称为正立剖面图，可以用来代替原来带虚线的正立面图；剖切平面平行于W面时，所作的剖面图称为侧立剖面图，也可以用来代替侧立面图。

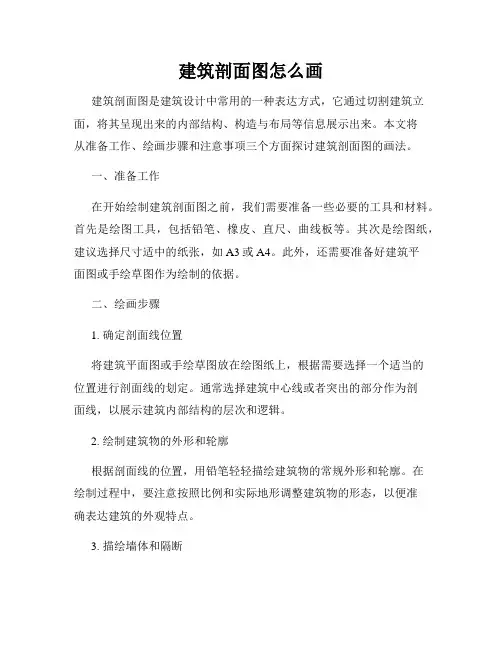

建筑剖面图怎么画
建筑剖面图怎么画建筑剖面图是建筑设计中常用的一种表达方式，它通过切割建筑立面，将其呈现出来的内部结构、构造与布局等信息展示出来。
本文将从准备工作、绘画步骤和注意事项三个方面探讨建筑剖面图的画法。
一、准备工作在开始绘制建筑剖面图之前，我们需要准备一些必要的工具和材料。
首先是绘图工具，包括铅笔、橡皮、直尺、曲线板等。
其次是绘图纸，建议选择尺寸适中的纸张，如A3或A4。
此外，还需要准备好建筑平面图或手绘草图作为绘制的依据。
二、绘画步骤1. 确定剖面线位置将建筑平面图或手绘草图放在绘图纸上，根据需要选择一个适当的位置进行剖面线的划定。
通常选择建筑中心线或者突出的部分作为剖面线，以展示建筑内部结构的层次和逻辑。
2. 绘制建筑物的外形和轮廓根据剖面线的位置，用铅笔轻轻描绘建筑物的常规外形和轮廓。
在绘制过程中，要注意按照比例和实际地形调整建筑物的形态，以便准确表达建筑的外观特点。
3. 描绘墙体和隔断根据建筑平面图或手绘草图，用直尺和曲线板描绘建筑物的墙体和隔断。
正常情况下，用实线代表实墙，用虚线代表隔断墙。
在绘制过程中，需保持准确的尺寸关系，并注意描绘墙体的厚度。
4. 绘制窗户和门在建筑剖面图中，窗户和门往往是重要的表达元素。
根据建筑平面图或手绘草图，用细线描绘窗户和门的位置和形状，并注意覆盖层厚度与开窗方式的描绘。
5. 添加标注和文字说明建筑剖面图需要对一些重要的构件和结构进行标注和文字说明，以便观者能够清晰地理解建筑的内部结构和功能布局。
使用细线描绘箭头并配以文字标注，简洁明了地注明构件、尺寸、材料以及其他相关信息。
三、注意事项1. 保持比例尺关系在绘制建筑剖面图时，要注意保持比例尺关系的准确性。
通过使用直尺和曲线板等辅助工具，可以帮助我们在画图过程中精确地表达建筑的尺寸与形态。
2. 突出重点信息建筑剖面图的目的是展示建筑的内部结构和构造，因此在绘制过程中需要根据设计意图和需要突出重点信息。
通过合理使用线条粗细、阴影、颜色等手法，突出建筑物的关键部分和特点，以便观者能够更加直观地理解建筑的内部工作原理。
CAD剖面图制作步骤与技巧
CAD剖面图制作步骤与技巧CAD（计算机辅助设计）软件是一种常用的工具，用于制作各种图形和设计。
其中一项常见的应用就是制作剖面图。
剖面图是指通过穿过物体并将其切割成两半来显示其内部结构的图形。
在工程、建筑设计等领域，剖面图被广泛用于展示和分析不同物体的内部结构和组成。
本文将介绍CAD剖面图制作的步骤与一些技巧。
第一步是准备工作。
在开始绘制剖面图之前，我们需要收集和准备一些相关资料和数据。
这些资料可能包括建筑平面图、房屋结构图、土壤剖面图等。
收集足够的资料可以更好地帮助我们理解和绘制剖面图。
第二步是导入相关图纸。
打开CAD软件后，我们需要将相关图纸导入到软件中。
这可以通过选择“导入”选项来完成。
根据你手头的图纸格式，选择正确的文件类型并将其导入到CAD软件中。
第三步是创建剖面图轮廓。
在CAD软件中，我们可以使用线条和曲线工具来创建剖面图的轮廓。
根据图纸上的尺寸和比例，绘制出物体的外形轮廓。
可以使用直线工具、弧线工具、圆工具等来绘制不同形状的线条。
第四步是添加物体的内部结构。
在剖面图中，我们通常需要显示物体的内部结构和组成。
在CAD软件中，我们可以使用不同的工具和命令来添加这些细节。
例如，可以使用填充工具来填充物体的不同部分，使用图案工具来表示不同材质，使用文本工具添加文字标注等。
此外，一些CAD软件还提供3D建模功能，可以更加准确地显示物体的内部结构。
第五步是调整绘图样式和比例。
在CAD软件中，我们可以根据需要对绘图样式和比例进行调整。
可以更改线条的颜色、粗细、样式，调整填充的颜色和透明度等。
此外，可以使用放大和缩小工具来调整绘图的比例，以满足具体的要求。
第六步是添加标注和注释。
剖面图通常需要添加一些标注和注释，以帮助观察者更好地理解图纸。
在CAD软件中，我们可以使用文本工具来添加文字标注，调整文字的字体、大小和位置。
另外，一些CAD 软件还提供自动标注的功能，可以根据物体的尺寸和位置自动生成标注。
2020届高三地理复习讲解：地形剖面图的绘制、判读和应用
2020届高三地理复习讲解：地形剖面图的绘制、判读与应用一、知识讲解1．地形剖面图的绘制步骤第一步：确定剖面线。
在等高线图上画出一条剖面线(可能为已知，如下图中的A—B)。
第二步：建坐标。
纵坐标表示高度，横坐标表示水平距离。
第三步：确立比例尺。
垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。
第四步：描点。
将剖面线与等高线的所有交点(或仅描关键点，如最高点、最低点)按其水平距离和高程转绘到坐标图中。
第五步：连线。
用光滑曲线将各点顺次连接，注意相邻两点间的升降趋势(如图中8′、9′两点高度相同，两者之间为河谷，地势较低)。
AB间的剖面图如下：提示(1)地形剖面图有水平比例尺和垂直比例尺；水平比例尺往往与原图比例尺一致，垂直比例尺可根据要求确定。
(2)地形剖面图是在等高线地形图的基础上绘制的。
它在平整土地，修建渠道，建筑铁路、公路和其他工程时，可作为计算土石方量的依据。
2．判断地形剖面图是否准确的关键点(如下图，单位：m)(1)看起止点海拔是否准确A在200m～250m之间，B在250m～300m之间。
(2)看极值点是否准确a在250m～300m之间；b在150m～200m之间；c在350m～400m之间。
(3)看地势起伏是否一致从A到B经过了升高—降低—迅速升高—缓慢降低的过程。
3．确定是否通视通视问题可通过作地形剖面图来解决。
如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡，则两地可互相通视。
特别注意“凹形坡”与“凸形坡”的不同。
从山顶向四周，等高线先密后疏，为“凹形坡”，可通视；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。
(如下图)拓展利用剖面图判定河流流向受河流侵蚀作用影响，上游横剖面图上河谷呈“V”型；下游沉积作用明显，河谷呈“U”型。
由此可判定河流上下游关系及河流流向。
二、考点分析考向一地形剖面图的判读读“某地区等高线示意图”(单位：m)和“地形剖面图”(单位：m)，回答1～2题。
