人教版九年级物理试题 第20章《电与磁》单元测试 (含答案)
第九章《电与磁》单元测试题一．选择题（共30分）1．磁现象可以为我们的生活提供很大的方便，以下这些做法中，不恰当的是( )A ．将磁性材料装在冰箱的门框上，制成“门吸”B ．利用磁铁制成双面擦窗器C ．电视机上面放一块磁性治疗仪D ．用磁带来纪录声音2．如果地磁南极和地磁北极颠倒，在以下现象中不能发生的是( )A ．将条形磁铁吊起来静止时，磁铁现在的北极将指向地理的南极B ．司南的勺柄将指向北方C ．指南针将不能使用D ．地磁两极和地理两极并不重合，存在一个偏角3．以下实际应用中,没有用到磁性材料的是：（ ）A .录音磁带B .电话磁卡C .电话话筒D .收音机喇叭4．实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图9-46所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是( )A ． 电源A 端是正极，在电源外部电流由A 流向BB ． 电源A 端是正极，在电源外部电流由B 流向AC ． 电源B 端是正极，在电源外部电流由A 流向BD ． 电源B 端是正极，在电源外部电流由B 流向A5．下列装置中，没有用到电磁铁的是（ ）A ．电磁起重机 B.电磁继电器 C ．电铃 D.电热毯6．物理学中引入磁感线是为了研究磁场，与此类似的还有（ ） A ．“电压”的引入 B ．“电流”的引入C ．“光线”的引入D ．“电线”的引入7．如图9-47所示的自动电路中，当开关S 断开时，工作电路的情况是（ ）A ．灯亮，电动机不转，电铃响B ．灯亮，电动机转起来，电铃响C ．灯不亮，电动机不转，电铃响D ．灯亮，电动机转起来，电铃不响8．当一根直导线在磁场中做切割磁感线运动时 ( )A ．导线两端可能产生感生电压B ．导线两端必定产生感生电压C ．导线中一定有感生电流产生D ．感生电压和感生电流一定同时产生9．如图9-48中要改变通电导体AB 的运动方向，下面方法正确的是( )A ．升高电源电压B ．增大通过电动机线圈的电流强度C ．把电源正、负极对调D ．把电源正、负极对调的同时，将电动机磁铁的两极也对调10．下列说法正确的是（ ）A ．电动机的发明，实现了机械能向电能的大规模转化B ．发电机是利用通电线圈在磁场中受力转动的原理制成的C ．奥斯特实验说明利用磁场可以产生电流D ．电铃是利用电流的磁效应来工作的 二．填空题（每空1分，共 25分）图9-46 图9-47图9-481. 磁体各部分的磁性强弱不同，条形磁体的 磁性最强，磁体上磁性最强的部分叫 ．同名磁极相互靠近时会相互 ．2．磁体周围存在着 ．磁场是有方向的，小磁针在磁场中静止时 极所指方向，就是该点的磁场方向．磁铁周围的磁感线都是从磁铁的 极出来，回到磁铁的 极．3．地球本身就是一个大磁体，在地球上指南针能指南北是因为受到 的作用．人类将在本世纪登上火星；目前对火星上的磁场情况不明，如果现在登上火星，你认为在火星上的宇航员能依靠指南针来导向吗？ （选填：“能”、“不能”或“不知道”）4．认真观察图9-49，你能获取的信息有： (1) ；(2） ；（3） ．5．电磁铁的优点很多，它的磁性有无可以由来控制．电磁铁的磁性强弱可以由 来控制；电磁铁的南北极可以由 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越 ． 6．扬声器是把 信号转化成 信号的一种装置，它主要是由固定的 、线圈和锥形纸盆构成．7．如图9-50中所示的两个模型，其中甲图是 机的模型，它是根据制成的，乙图是 机的模型，它是根据 制成的．图9-508．我国供生产和生活用的交流电的频率是 赫兹，电流方向每秒钟改变 次．三．作图与问答（14分）1．（8分）小华到河边游玩，在河中发现如图9-51所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图9-52所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你在两图中把电路连起来．（2）请说出：当图9-51中的水面上升到一定位置时，通过怎样的过程，图9-58中的报警灯就被接通发光（图9-51中的球A 是一个小浮子，能随水面的升降而升降）2．（6分）根据图9-53中所示的电流方向标出通电螺线管的极性． 四．实验题（16分）1．（4分）如图9-54在磁针上面有一条导线,当直导线触接电池通电时，可以看到小磁针 ；改变电流方向，又能看到 ，得出的结论有:(1) ；（2） ．2．（8分）某物理兴趣小组利用图9-55所示装置做探究电磁感应实验,得到如下记录表格(实验中磁铁不运动):实验 序号 磁极位置 开关 情况 导体运动情况 电流计指针偏转情况1 上N 下S 闭合 不运动 不偏转2 上N 下S 闭合 上、下运动 不偏转3 上N 下S 闭合 水平向右运动 向右偏转4 上N 下S 闭合 水平向左运动 向左偏转5 上N 下S 断开 水平向右运动不偏转 6 上S 下N 闭合 水平向左运动 向右偏转综合分析上列实验记录,解答下列问题:(1)感应电流产生的条件是:①_______________________________,该结论是分析比较实验序号________得出的;②______________________,该结论是分析比较实验序号__________得出的.图9-49 图9-52 图9-51 图9-53图9-55(2)影响感应电流的方向的因素是:①________________,该结论是分析比较实验序号____________得出的;②_____________________________,该结论是分析 比较实验序号______得出的.3．（4分）小丽同学学习了电流的磁效应后，知道了电流周围存在磁场，并且探究出了电流周围的磁场方向与电流方向有关．后来又学习了磁场对通电导体有力的作用，并且知道磁场对通电导体的作用力的方向与电流方向和磁场方向都有关．小丽想：如果把两根通电导体靠得很近时，任何一根导体都处在另一根导体的磁场中，这样两根导线之间便会有力的作用．那会是怎样的作用呢？她把一想法告诉几个同学，并相互提出了观点：小明说：“两条导线会相互吸引．” 小华说：“两条导线会也许会相互排斥．”小红说：“别费劲了，谁见过电线杆上的两条电线相互打架吗？”到底谁对呢？于是他们一起去找赵老师希望能得到老师的帮助．赵老师带他们到实验室让他们自己通过实验来得出结论．于是他们来到实验室设计了一个实验电路，如图9-56甲所示．实验中A 、B 两段导线相互靠近时，闭合开关后发现，两根导线会相互吸引．小明得意地说：“我对了吧，实践是检验真理的唯一标准．因此可以得出结论，当两根通电导线靠得很近时，它们是相互吸引的．”小华和小红没出声，算是默认了．小丽想了想，说“别忙于下结论．”随后，小丽改变了其中一根导线的电流方向，如图9-56乙所示，结果变成了相互排斥．小丽接着说现在可以下结论了．请你通过上述材料结合自己的知识回答：⑴请你分析：小丽是根据什么判断出当把其中一根导线中的电流方向改变，两通电导线会由相互吸引变为相互排斥．⑵文章最后说“现在可以下结论了”，你认为正确的结论是什么？五．创新题（共15分）1．（10分）兰兰学习了电磁感应现象后，就想：产生的感应电流的大小与什么有关呢? 她找到几个要好的同学开始了讨论和猜想：既然运动有快慢之分、磁场有强弱之分，那么感应电流的大小是否与这两者有关呢?于是她们开始做实验，首先按照课堂上探究电磁感应的实验装置(如图9-57)重新安装了仪器，并且准备了磁性强弱不同的磁铁，以便改变磁场的强弱．闭合电路后她先改变导体在磁场中运动的快慢，观察电流表摆动的幅度大小．发现导体在磁场中运动的速度越大，电流表的指针摆动幅度越大；然后她又保持导体的运动快慢不变，换用磁性强的磁铁来实验，发现磁性越强，电流表指针摆动的幅度越大．对于这么重大的发现，她高兴不已。
通过以上的阅读，回答以下问题：(1) 兰兰从自己的实验中能得出什么结论?(2)她们在实验中主要用了哪两种研究方法? 和 ；具体是如何使用的? ；（3）要产生更大的电流，可以采用哪些措施?(4)请你解释一下为什么摇动手摇发电机的手柄越快，灯泡越亮?2．（5分）对农民来说，农作物的种子中混有一些杂草的种子是一件很头疼的事，但这两种种子在外表上是不同的，农作物的种子比较光滑，不易吸附小颗粒物，而杂草种子表面有许多绒毛，能吸附靠近它的小颗粒物．现在给你一些混有杂草种子的农作物种子，给你一块磁铁和一些铁屑，请你替农民将其中的杂草种子从农作物种子中分离出来，说出你的办法和道理第九章《电与磁》单元测试题一．选择题1.C 2.C 3.C 4.D 5.D 6.C 7.C 8.B 9.C 10.D二.填空题1.两端、磁极、排斥； 2.磁场、北、北、南；3.地磁场、不能； 4.（1）地球周围空间里存在着磁场；（2）地磁场的磁感线分布与条形磁铁相似；（3）地磁南、北极与地理南、北极并不重合； 5.通断电流、电流大小、电流的方向、强；6.电、声、永久磁体；7.电动、通电线圈在磁场中受力转动、发电、电磁感应现象；图9-56 图9-578.50、100.三．作图与问答1．当水位上升到一定位置时，浮子A就会将竹片圆筒B顶起，使开关K闭合，控制电路被接通。
电磁铁具有磁性，衔铁被吸引，使触点开关闭合，从而工作电路被接通。
这样小灯泡就能发光报警.2.左图上边为S极，下边为N极；右图左边为N极，右边为S极.三．实验题1.转动起来、小磁针向相反的方向转动(1)通电导线周围存在磁场（2）磁场方向与电流方向有关.2. ⑴通电导体周围的磁场方向与电流方向有关⑵两平行的通电导体靠得很近时，当通入的电流方向相同时，两导线相互吸引；当通入的电流方向相反时，两导线相互排斥.3.（1）电路处于通路；（2）电路中的一部分导体做切割磁感线运动五．创新题1.（1）线圈中电流的大小、线圈的匝数、线圈中有无铁芯；（2）略2.（1）电路中的一部分导体做切割磁感线运动；1与2（或3、或4）；电路闭合；3与5（2）磁场方向；4与6；导体做切割磁感线运动的方向；3与4。
3．⑴通电导体周围的磁场方向与电流方向有关⑵两平行的通电导体靠得很近时，当通入的电流方向相同时，两导线相互吸引；当通入的电流方向相反时，两导线相互排斥.五．创新题1．(1)产生的感应电流的大小与导体运动的快慢、磁场的强弱有关、导体运动越快、磁场越强，产生的感应电流就越大(2)转换法：通过观察电流表的摆幅来观察产生的感应电流的大小控制变量法：在研究感应电流大小与导体运动快慢的关系时。
保持磁场强弱相同，进行实验(3)可以让导体棒更快速运动，或者增强磁场(4)因为感应电流的大小与导体运动快慢有关，导体运动越快，产生的感应电流越大，相反，导体运动越慢，产生的感应电流越小、快速摇动手摇发电机的手柄，使得产生的感应电流变大了，所以小灯泡就变亮了2.将铁屑撒入种子中，杂草种子绒毛容易缠绕住铁屑，再用磁铁吸引，就可将带有杂草种子的铁屑与农作物种子分离开了.。
人教版九年级全一册物理《第二十章 电与磁》单元测试卷(附答案)
人教版九年级全一册物理《第二十章电与磁》单元测试卷(附答案)一、选择题1．物理观念是物理核心素养的一个基本要素，磁场具有能量，也属于一个重要的物理观念，磁场的基本性质是指（）A．同名磁极相互排斥B．磁场根本不存在，是假想的C．异名磁极相互吸引D．能够对放入其中的磁体产生磁力的作用2．人类最早的磁化技术出现在我国宋代。
据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。
下列判断正确的是（）A．指南鱼鱼头应标注“N”B．指南鱼周围存在磁感线C．鱼形铁不能被磁体吸引D．指南鱼的腹部磁性最强3．如图是固定房门的“门吸”，金属块可能是（）A．银B．铁C．铝D．锌4．夏天到了，小明用自己的零花钱为奶奶买了一个充电式电风扇，下列与该电风扇工作原理相同的是（）A．B．C．D．5．如图是奥斯特实验的示意图，有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关6．如图所示，对于图片中所描述的物理过程的分析正确的是（）A．图甲，装置揭示的原理可制成电动机，它是将机械能转化为内能B．图乙，用带负电荷的橡胶棒a去接触不带电的金属球b时，瞬时电流方向由b至aC．图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同D．图丁，向上提与水面接触的玻璃板，弹簧测力计示数变大，因为受到了大气压的作用7．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。
下列说法正确的是（）A．光敏电阻所在的电路为工作电路B．当光照强度增大，电磁铁的磁性减弱D．灯泡应设计在C和D两接线柱之间8．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（）A．螺线管静止不动B．螺线管转动，最后A端指向地理的北方C．螺线管转动，最后A端指向地理的南方D．螺线管转动，最后A端可能指向任何方向9．如图所示，小亮在两块磁铁之间夹上塑料扇叶，通过螺丝钉吸引在干电池的负极上，再利用导线连接电池正极和磁铁，就制成了一个简易电风扇。
人教版九年级物理全一册《第二十章电与磁》单元测试卷(含答案)
人教版九年级物理全一册《第二十章电与磁》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________时间:60分钟满分:70分一、单项选择题（每小题2分共12分）1.将扬声器、电池和电流表等元件连成电池如图电路。
断开S，反复快速闭合、断开开关S，扬声器发出咔咔声;断开S,闭合开关S,反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。
下列有关说法正确的是( )。
A.扬声器发声的原理与机发电的原理相同B.扬声器发声时,将机械能转化为电能C.扬声器发电的原理与动圈式话筒工作的原理相同D.电流表指针左右摆动,是因为磁场方向发生变化2.如图是我国自主研发的电磁发射器，它是利用4磁场对电流的作用把弹丸发射出去的。
下列设备中与电磁发射器的工作原理相同的是( )A.发电机B电铃 C.司南 D.电动机A.发动机B.电铃C.司南D.电动机3.以下关于电与磁的描述中,说法正确的是( )。
第3题图A.如图甲所示,当闭合开关后电路中的绿灯亮B.如图乙所示,与发电机工作原理相同C.如图丙所示,与手机无线充电原理相同D.如图丁所示,小磁针偏转是电磁感应现象易干抛的电4.下到设备中、利用磁场对通电学体的作用面工作的是( )。
A.发电机B电动机 C.电磁继电器 D.电水壶5.如图所示,将一根导线AB放置在U形磁体形成的磁场方向竖直向下的磁场区域,导线的两端跟灵敏电流表相连，下列说法正确的是( )A.AB不动,磁体水平向左快速移动，指针会偏转B.磁体不动,AB水平向右快速移动,指针不偏转C.磁体不动,AB竖直向上快速移动,指针会偏转D.磁体不动,AB竖直向下快速移动,指针会偏转6.如图所示的四个实验中与扬声器的工作原理相同的是（）A．B．C．D．二.填空题-（每空1分共18分）7.电工在修理电器时,狭缝中的螺丝不容易拧上去，电工师傅将钢螺丝刀在上反复摩擦几下,再去吸住螺丝钉，然后拧上去,这是由于螺丝刀被而具有磁性，从而能够吸引铁制螺丝钉。
人教版九年级全册《第二十章 电与磁》物理单元测试卷和答案详解
人教版九年级全册《第20章电与磁》单元测试卷（1）一、选择题（共15小题，每小题2分，共30分）1．（2分）把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则（）A．甲有磁性，乙无磁性B．甲无磁性，乙有磁性C．甲、乙都有磁性D．甲、乙都无磁性2．（2分）下列说法正确的是（）A．换气扇和洗衣机的主要部件都是电动机B．电热水器和电铃的主要部件都是电磁铁C．磁卡和VCD播放用的光碟都是应用了磁性材料D．地磁的南极在地理的南极附近3．（2分）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转。
下列说法正确的是（）A．若导线ab水平向左运动，则灵敏电流计指针向右偏转B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转D．若导线ab斜向上运动，则灵敏电流计指针不会偏转4．（2分）下列几种物质不能被磁化的是（）A．碳钢B．铸铁C．铜棒D．镍片5．（2分）图为直流电动机的工作原理图。
以下相关的分析中正确的是（）A．电动机工作过程中，消耗的电能全部转化为内能B．电动机工作过程中，消耗的电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变6．（2分）小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S极与原来的磁铁N极靠近合并时，将看到的现象是（）A．铁钉的尖端被吸向右端磁铁B．铁钉将落下C．铁钉的尖端被吸向左端磁铁D．铁钉被吸得更牢7．（2分）磁性材料已经在现代生活和科学技术中广泛使用，下列元件中没有应用磁性材料的是（）A．录音带B．存储软盘C．VCD光盘D．录像带8．（2分）关于电动机和发电机，下列说法中正确的是（）A．电动机是利用电磁感应原理制成的B．发电机是利用通电导体在磁场中受力的原理制成的C．电动机工作过程中是将机械能转化为电能D．发电机工作过程中是将机械能转化为电能9．（2分）通电螺线管旁的小磁针静止如图所示，判断正确的是（）A．螺线管a端为N极，电源C端为正极B．螺线管a端为S极，电源C端为负极C．螺线管a端为N极，电源C端为负极D．螺线管a端为S极，电源C端为正极10．（2分）如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是（）A．向右运动B．向左运动C．向上运动D．向下运动11．（2分）为探究“什么情况下磁可以生电”，小华组装了如图所示的实验装置，图中ab 是一根细铜直导线。

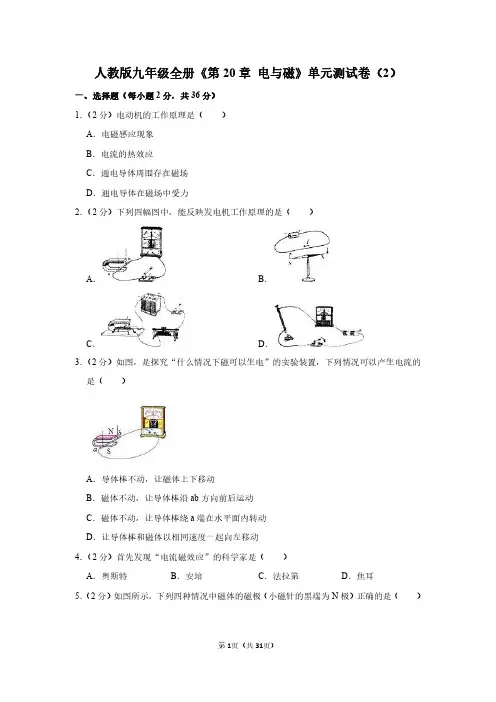

人教版九年级全册《第二十章 电与磁》物理单元测试卷及答案详解
人教版九年级全册《第20章电与磁》单元测试卷（2）一、选择题（每小题2分，共36分）1．（2分）电动机的工作原理是（）A．电磁感应现象B．电流的热效应C．通电导体周围存在磁场D．通电导体在磁场中受力2．（2分）下列四幅图中，能反映发电机工作原理的是（）A．B．C．D．3．（2分）如图，是探究“什么情况下磁可以生电”的实验装置，下列情况可以产生电流的是（）A．导体棒不动，让磁体上下移动B．磁体不动，让导体棒沿ab方向前后运动C．磁体不动，让导体棒绕a端在水平面内转动D．让导体棒和磁体以相同速度一起向左移动4．（2分）首先发现“电流磁效应”的科学家是（）A．奥斯特B．安培C．法拉第D．焦耳5．（2分）如图所示，下列四种情况中磁体的磁极（小磁针的黑端为N极）正确的是（）A．B．C．D．6．（2分）发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。
如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（）A．①③B．①④C．②③D．②④7．（2分）关于磁场、磁感线，下列描述中正确的是（）A．磁场分布局限于某一平面内B．磁感线可以交叉C．磁场是具有强弱和方向的D．磁感线客观存在8．（2分）图中箭头表示磁感应线的方向，则小磁针静止时N极的指向应（）A．向上B．向下C．向左D．向右9．（2分）关于磁感线，下列说法正确的是（）A．磁感线上任何一点的切线方向，就是该点的磁场方向B．磁场中的磁感线是确实存在的C．磁体外部的磁感线都是从磁体的S极出来，回到N极D．磁感线是由铁屑构成的10．（2分）下列装置中，没有用到电磁铁的是（）A．电磁起重机B．电磁继电器C．电饭锅D．电铃11．（2分）首先发现电磁感应现象的科学家是（）A．伏特B．法拉第C．欧姆D．安培（多选）12．（2分）下列说法中正确的是（）A．磁悬浮列车能够悬浮是利用了磁极间的相互作用B．奥斯特发现了通电导体周围存在磁场C．发电机在发电过程中电能转化为机械能D．地磁的N极在地理的北极附近13．（2分）如图所示，甲、乙两小磁针在一根磁铁附近，下列判断正确的是（）A．甲小磁针左端是S极，乙小磁针左端是N极B．甲小磁针左端是N极，乙小磁针左端也是N极C．甲小磁针左端是S极，乙小磁针左端也是S极D．甲小磁针左端是N极，乙小磁针左端是S极14．（2分）在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（）A．灯亮，电动机不转，电铃响B．灯亮，电动机转动，电铃响C．灯不亮，电动机转动，电铃响D．灯不亮，电动机不转动，电铃响15．（2分）如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（）A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁16．（2分）在如图所示的四幅图中，能说明电动机机工作原理的是（）A．导线ab在磁场中运动时，电流表指针会偏转B．导线通电小磁针会偏转C．电磁铁通电会吸引大头针D．在磁场中的导线通电会发生运动17．（2分）如图，弹簧测力计下悬挂一小条形磁铁，使弹簧测力计沿着水平放置的大条形磁铁的左端N极开始，向右端S极处逐渐移动时，弹簧测力计示数将（）A．逐渐增大B．逐渐减小C．先减小后增大D．先增大后减小18．（2分）如图所示，自由转动的小磁针静止后的指向正确的是（）A．B．C．D．二、填空题（每小题2分，共16分）19．（2分）我国上海市龙阳路至浦东机场的磁悬浮列车最高速度达431km/h．磁悬浮列车是利用（填“同名”或“异名”）磁极的相互排斥来实现列车悬浮的。

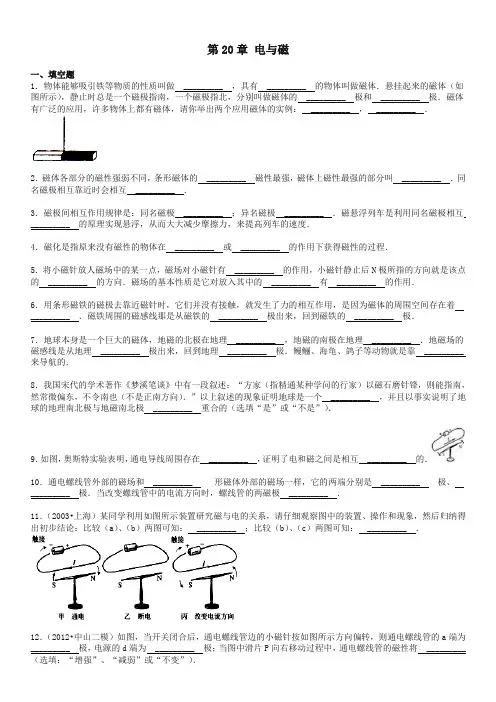

【精品】新人教版九年级物理全一册单元测试第20章 电与磁(含答案)
第20章电与磁一、填空题1．物体能够吸引铁等物质的性质叫做_________ ，具有_________ 的物体叫做磁体．悬挂起来的磁体（如图所示），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的_________ 极和_________ 极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例：_________ ，_________ ．2．磁体各部分的磁性强弱不同，条形磁体的_________ 磁性最强，磁体上磁性最强的部分叫_________ ．同名磁极相互靠近时会相互_________ ．3．磁极间相互作用规律是：同名磁极_________ ；异名磁极_________ ．磁悬浮列车是利用同名磁极相互_________ 的原理实现悬浮，从而大大减少摩擦力，来提高列车的速度．4．磁化是指原来没有磁性的物体在_________ 或_________ 的作用下获得磁性的过程．5．将小磁针放人磁场中的某一点，磁场对小磁针有_________ 的作用，小磁针静止后N极所指的方向就是该点的_________ 的方向．磁场的基本性质是它对放入其中的_________ 有_________ 的作用．6．用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着_________ ．磁铁周围的磁感线那是从磁铁的_________ 极出来，回到磁铁的_________ 极．7．地球本身是一个巨大的磁体，地磁的北极在地理_________ ，地磁的南极在地理_________ ．地磁场的磁感线是从地理_________ 极出来，回到地理_________ 极．鳗鲡、海龟、鸽子等动物就是靠_________ 来导航的．8．我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）．”以上叙述的现象证明地球是一个_________ ，并且以事实说明了地球的地理南北极与地磁南北极_________ 重合的（选填“是”或“不是”）．9．如图，奥斯特实验表明，通电导线周围存在_________ ，证明了电和磁之间是相互_________ 的．10．通电螺线管外部的磁场和_________ 形磁体外部的磁场一样，它的两端分别是_________ 极、_________ 极．当改变螺线管中的电流方向时，螺线管的两磁极_________ ．11．（2003•上海）某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：_________ ；比较（b）、（c）两图可知：_________ ．12．（2012•中山二模）如图，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为_________ 极，电源的d端为_________ 极；当图中滑片P向右移动过程中，通电螺线管的磁性将_________ （选填：“增强”、“减弱”或“不变”）．13．内部带铁芯的螺线管叫_________ ．电磁铁的优点很多，它的磁性有无可以由_________ 来控制；电磁铁的磁性强弱可以由_________ 来控制；电磁铁的南北极可以由_________ 来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越_________ ．14．某同学的实验装置如图所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度_________ ；当他将滑动变阻器的滑片向左滑动时，电流表的示数_________ ，弹簧的长度将_________ ；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是_________ ．15．电磁继电器是利用_________ 的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种_________ ．16．（2001•南京）如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知，这个报警器的工作原理是：有人踩踏时，_________ ；无人踩踏时，_________ ．17．通电导体在磁场中受到_________ 的作用，力的方向跟_________ 和_________ 都有关系．18．直流电动机是利用_________ 制成的．电动机基本由两部分组成：能够转动的_________ 和固定不动的_________ ．电动机是把_________ 能转化成_________ 能的机器．19．电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是_________ ．20．直流电动机在工作时，线圈转到_________ 位置的瞬间，线圈中的电流断开，但由于线圈的_________ ，线圈还可以继续转动，转过此位置后，线圈中电流方向靠_________ 的作用而发生改变．21．直流电动机模型的换向器由两个铜制的_________ 组成，并随_________ 一起转动，每当线圈刚转过_________ ，就能自动改变线圈中的_________ ．从而达到使线圈连续转动的目的．22．_________ 发现了电流的磁场之后，法拉第发现了_________ 现象，进一步揭示了电和磁的联系，导致了_________ 的发明，实现了_________ 能转化为_________ 能．23．电与磁的联系可以由以下三个实验来证实：（1）如图所示，图中显示的是_________ 实验，它证明了通电导体周围有_________ ．（2）如图所示实验证实了_________ ，实验过程中是_________ 能转化成_________ 能，它的应用实例是_________ ．（3）如图所示，实验证实了_________ ，实验过程中是_________ 能转化成电能，它的应用实例是_________ ．24．我国交流电的频率是_________ Hz．由此可知，在每秒内电流的方向变化了_________ 次，周期为_________ s．25．_________ 的一部分导体在磁场中做_________ 运动时，导体中就会产生电流，这种现象叫做_________ ，产生的电流叫做_________ ．26．麦克风的工作过程是：声音使空气振动从而使话筒中的_________ 振动，带动与之相连的线圈一起_________ ，线圈的这种运动能产生随着声音变化而变化的_________ ，经过放大后，通过扬声器还原成声音．二、选择题31．（2004•济南）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）32．如图所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁心，则弹簧长度的变化应分别是（）33．如图所示，当开关闭合后，两通电螺线管会（）35．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）40．（2002•广州）直流电动机模型（如图示）安装实验中，下列现象中可能发生的是（）48．图表示垂直纸面的一根导线，它是闭合电路的一部分，导线不动，磁极做下面的运动，能在导线中产生感应电流的是（）三、作图题49．根据图中小磁针（黑色部分是N极）的指向，标出条形磁铁的磁极．50．小丽要“探究电磁铁的磁性强弱跟什么因素有关”，现有线圈匝数分别为50匝、100匝和150匝的外形相同的电磁铁，她先后将这两个电磁铁接入如图所示的电路中．闭合开关S后，用电磁铁吸引大头针，并移动滑动变阻）实验中小丽是通过电磁铁_________ 来判定其磁性强弱的．（2）分析第1、2、3次的实验记录，你会发现_________ 相同时，_________ 磁性越强．（3）分析第_________ 次的实验记录，会发现电流相同时，_________ 磁性越强．参考答案与试题解析一、填空题1．物体能够吸引铁等物质的性质叫做磁性，具有磁性的物体叫做磁体．悬挂起来的磁体（如图所示），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的南（S）极和北（N）极．磁体有广泛的应用，许多物体上都有磁体，请你举出两个应用磁体的实例：指南针，电动机．2．磁体各部分的磁性强弱不同，条形磁体的两端磁性最强，磁体上磁性最强的部分叫磁极．同名磁极相互靠近时会相互排斥．3．磁极间相互作用规律是：同名磁极相互排斥；异名磁极相互吸引．磁悬浮列车是利用同名磁极相互排斥的原理实现悬浮，从而大大减少摩擦力，来提高列车的速度．4．磁化是指原来没有磁性的物体在磁体或电流的作用下获得磁性的过程．5．将小磁针放人磁场中的某一点，磁场对小磁针有力的作用，小磁针静止后N极所指的方向就是该点的磁场的方向．磁场的基本性质是它对放入其中的磁体有磁力的作用．6．用条形磁铁的磁极去靠近磁针时，它们并没有接触，就发生了力的相互作用，是因为磁体的周围空间存在着磁场．磁铁周围的磁感线那是从磁铁的N 极出来，回到磁铁的S 极．7．地球本身是一个巨大的磁体，地磁的北极在地理南极附近，地磁的南极在地理北极附近．地磁场的磁感线是从地理南极出来，回到地理北极．鳗鲡、海龟、鸽子等动物就是靠地磁场来导航的．8．我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）．”以上叙述的现象证明地球是一个大磁体，并且以事实说明了地球的地理南北极与地磁南北极不是重合的（选填“是”或“不是”）．9．如图，奥斯特实验表明，通电导线周围存在磁场，证明了电和磁之间是相互联系的．10．通电螺线管外部的磁场和条形磁体外部的磁场一样，它的两端分别是N 极、S 极．当改变螺线管中的电流方向时，螺线管的两磁极交换位置．11．（2003•上海）某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论：比较（a）、（b）两图可知：通电导线能产生磁场；比较（b）、（c）两图可知：磁场方向与电流方向有关．12．（2012•中山二模）如图，当开关闭合后，通电螺线管边的小磁针按如图所示方向偏转，则通电螺线管的a端为N 极，电源的d端为负极；当图中滑片P向右移动过程中，通电螺线管的磁性将减弱（选填：“增强”、“减弱”或“不变”）．13．内部带铁芯的螺线管叫电磁铁．电磁铁的优点很多，它的磁性有无可以由电流的通断来控制；电磁铁的磁性强弱可以由电流大小来控制；电磁铁的南北极可以由电流方向来控制，使用起来很方便．在电流一定时，螺线管的匝数越多，它的磁性越强．14．某同学的实验装置如图所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度变长；当他将滑动变阻器的滑片向左滑动时，电流表的示数变大，弹簧的长度将变长；如果其他条件不变，他只是将电源的正负极调换了一下，发生变化的是螺线管的磁极．15．电磁继电器是利用低电压弱电流电路的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种开关．16．（2001•南京）如图是王峰同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知，这个报警器的工作原理是：有人踩踏时，电磁铁有磁性，电铃电路工作，铃响报警；无人踩踏时，电磁铁无磁性，灯泡电路工作，灯亮安全．17．通电导体在磁场中受到磁场力的作用，力的方向跟电流方向和磁感线方向都有关系．18．直流电动机是利用通电线圈在磁场中受力转动的原理制成的．电动机基本由两部分组成：能够转动的转子和固定不动的定子．电动机是把电能转化成机械能的机器．19．电动机安装完成后，闭合电路电动机不运转，但轻轻的转一下就转动起来了，出现这种现象的原因是启动时线圈平面刚好处于平衡位置．20．直流电动机在工作时，线圈转到平衡位置的瞬间，线圈中的电流断开，但由于线圈的惯性，线圈还可以继续转动，转过此位置后，线圈中电流方向靠换向器的作用而发生改变．21．直流电动机模型的换向器由两个铜制的半环组成，并随线圈一起转动，每当线圈刚转过平衡位置，就能自动改变线圈中的电流方向．从而达到使线圈连续转动的目的．22．奥斯特发现了电流的磁场之后，法拉第发现了电磁感应现象，进一步揭示了电和磁的联系，导致了发电机的发明，实现了机械能转化为电能．23．电与磁的联系可以由以下三个实验来证实：（1）如图所示，图中显示的是奥斯特实验，它证明了通电导体周围有磁场．（2）如图所示实验证实了通电导体在磁场中受到力的作用，实验过程中是电能转化成机械能，它的应用实例是电动机．（3）如图所示，实验证实了闭合电路中的一部分导体在磁场中做切割磁感线运动时产生感应电流，实验过程中是机械能转化成电能，它的应用实例是发电机．24．我国交流电的频率是50 Hz．由此可知，在每秒内电流的方向变化了100 次，周期为0.02 s．25．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，这种现象叫做电磁感应现象，产生的电流叫做感应电流．26．麦克风的工作过程是：声音使空气振动从而使话筒中的膜片振动，带动与之相连的线圈一起振动，线圈的这种运动能产生随着声音变化而变化的电流，经过放大后，通过扬声器还原成声音．二、选择题31．（2004•济南）1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（）32．如图所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁心，则弹簧长度的变化应分别是（）33．如图所示，当开关闭合后，两通电螺线管会（）35．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）40．（2002•广州）直流电动机模型（如图示）安装实验中，下列现象中可能发生的是（）48．图表示垂直纸面的一根导线，它是闭合电路的一部分，导线不动，磁极做下面的运动，能在导线中产生感应电流的是（）三、作图题49．根据图中小磁针（黑色部分是N极）的指向，标出条形磁铁的磁极．50．小丽要“探究电磁铁的磁性强弱跟什么因素有关”，现有线圈匝数分别为50匝、100匝和150匝的外形相同的电磁铁，她先后将这两个电磁铁接入如图所示的电路中．闭合开关S后，用电磁铁吸引大头针，并移动滑动变阻）实验中小丽是通过电磁铁吸引大头针的多少来判定其磁性强弱的．（2）分析第1、2、3次的实验记录，你会发现线圈匝数相同时，电流越大磁性越强．（3）分析第1、4（或2、5或3、6）次的实验记录，会发现电流相同时，线圈匝数越多磁性越强．。
九年级物理全册第二十章《电与磁》单元检测题(含解析)(新版)新人教版
《电与磁》单元检测题一、单选题(每小题只有一个正确答案)1.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( )A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥2.如图所示，张华同学做“隔着木板用磁铁吸引铁钉”的实验．实验所用的器材是( )A．磁铁、铁钉、木板B．磁铁、铁钉、玻璃C．磁铁、木板、塑料D．铁钉、磁铁、搪瓷3.下面说法中错误的是( )A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性4.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是( )A．先由大变小，后由小变大B．先由小变大，后由大变小C．由大变小D．由小变大5.下列做法中能够改变通电螺线管外部磁场方向的是( )A．增加线圈的匝数B．改变电流的大小C．改变螺线管中的电流方向D．在螺线管中插入铁芯6.图中的四幅用箭头标明通电导体在磁场中受力方向的图中，有一幅是错误的，则错误的是( ) A．B．C．D．7.如图所示，在条形磁铁的一端吸引着两个大头针的针尖部，则这两个大头针的针帽将( )A．互相排斥B．互相吸引C．既不排斥也不吸引D．无法确定8.通电导体放置在磁场中，如图所示，则其中导体没有受到磁力作用的是( )A．B．C．D．9.如图所示，是条形磁体的磁场分布图，下列说法正确的是( )A．该条形磁体的左端为N极，右端为S极B．a处的磁场强弱与b处的磁场强弱相同C．置于a点的小磁针，静止时南极指向左侧D．磁感应线是为了研究方便引入的假想曲线10.下列图中，磁感线方向、磁极名称标注错误的是( )A．B．C．D．11.如图所示，关于小磁针的转动方向，以下说法中正确的是( )A．小磁针N垂直于纸面向外转B．小磁针N垂直于纸面向里转C．小磁针静止不动D．无法确定12.如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是( )A．向右运动B．向左运动C．向上运动D．向下运动13.如图所示，ab、cd为铁块．当S闭合后，ab、cd被磁化．它们磁化后的磁极为( )A．a为N，d为NB．a为N，d为SC．a为S，d为ND．a为S，d为S14.1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的极大兴趣，如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是( )A．通电螺线管转动，直到A端指向南，B端指向北B．通电螺线管转动，直到A端指向北，B端指向南C．通电螺线管仍保持在原来的位置上静止D．通电螺线管能在任意位置静止15.关于交流发电机各部分的作用，下列说法中错误的是( )A．线圈是用来产生感应电流的B．磁极是用来产生磁场的C．滑环是用来改变电流方向的D．电刷是用来连接外电路的二、多选题16.(多选)下列哪些是电磁感应现象的具体应用( )A．回旋加速器B．电磁感应加速器C．电磁炉D．质谱仪三、填空题17.中国、英国及俄罗斯等世界上大多数国家，常用频率为50 Hz的交流电，产生这样交流电的交流发电机转子的转速为____r/min.18.被磁化的铁棒离开磁体后，铁棒的磁性将____，被磁化的钢棒离开磁体后，钢棒仍____，因此常用钢来制造____．19.法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用______产生______的条件和规律，导致了______、______和______的相继问世，人类社会进入了电气化的时代．20.如图所示，通电螺线管周围放着4个能自由转动的小磁针A、B、C、D.指向正确的是______．21.通电导体周围磁场的方向跟导体中电流的 ________有关．四、实验题22.在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障．(1)请你猜想小磁针指向不发生变化的原因是____________________．(2)写出检验你的猜想是否正确的方法：___________________________________________.六、作图题23.小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极．答案解析1.【答案】D【解析】小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化．铁棒B能排斥小磁针，说明B一定有磁性．若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确．2.【答案】A【解析】因为做“隔着木板用磁铁吸引铁钉”的实验．所以所用的器材：木板、磁铁、铁钉．3.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．4.【答案】A【解析】磁体的不同位置磁性的强弱不同，其中，两端最强称为磁极，中间最弱，几乎没有磁性．当铁块从条形磁铁的左端移动到右端过程中，在到达磁体中间的过程中，磁体对铁块的吸引力变小；从中间到最右端的过程中，磁体对铁块的吸引力变大．所以A端慢慢地移动到B端，弹簧测力计示数先由大变小，后由小变大．5.【答案】C【解析】由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．6.【答案】C【解析】从AD中可以看出，电流方向相同，磁场方向相反，则导体的运动方向相反，故AD选项正确；从BD中可以看出，磁场方向相同，电流方向相反，则导体的运动方向应该相反，故B选项正确；从BC中可以看出，电流方向相同，磁场方向相反，则导体的运动方向应该相反，故C选项错误．7.【答案】A【解析】两个大头针被磁铁吸引时已经被磁化，靠近磁体的被磁化成异名磁极，距磁极较远的一端被磁化成与磁体同名的磁极；本题中大头针的针帽部分均被磁化成了N极，同名磁极相排斥．8.【答案】B【解析】根据通电导体在磁场中的不受力的条件判断．通电导体在磁场中的不受力的条件是电流的方向与磁感线方向相同或相反(即二者方向平行)时，通电导体不受磁场的作用力，故只有选项B中的通电导体不受磁场的作用力，A、C、D中，导体都不是与磁感线平行的情况，都要受到磁场对导体的作用力．9.【答案】D【解析】A、磁体周围的磁感线从磁体的N极出来，回到磁体的S极，构成闭合曲线，由图该条形磁体的右端为N极，左端为S极，所以A说法错误；B、磁感线分布越密的地方，其磁场越强，故a处磁场比b处弱，所以B说法错误．C、小磁针静止时北极所指的方向与该点的磁感线方向一致，所以a处的小磁针静止时南极应指向右侧，所以C说法错误；D、磁感线不是真实存在的，而是为了研究方便假想的线，所以D说法正确．10.【答案】C【解析】A、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；B、图中的左端为N极，右端为S极，磁感线由N极出发回到S极，正确；C、图中的磁感线应该从N极出发，错误；D、图中磁感线该从N极出发，回到磁铁的S极，正确；11.【答案】B【解析】图中的通电导线相当于垂直于纸面放的通电螺线管．用安培定则可判定纸下方为N极，纸上方为S极，在螺线管内部磁感线由S极到N极，即小磁针所在位置磁场方向为垂直于纸面向里，则小磁针N极在磁场力的作用下转到垂直于纸面向里的位置，使N极指向和该点磁场方向一致．安培定则可以用来判断通电螺线管的磁极，对于单根导线也可以看作是通电螺线管的一部分，用安培定则判断．综上所述B正确．12.【答案】A【解析】线圈中的电流方向如图所示，用右手握住通电螺线管，四指的方向和电流的方向相同，那么大拇指所指的方向为螺线管的北极，即左端为N极，它和永久磁铁的左端(N极)相互排斥，因此线圈向右运动13.【答案】D【解析】由右手螺旋定则可得，电磁铁的右侧为N极，则因为同名磁极相互排斥，异名磁极相互吸引，则ab的b端应为N极，则a端为S极；cd的d端应为S极．14.【答案】A【解析】由图知：电流由右后端流入，做前端流出，由右手螺旋定则知：A端为S极、B端为N 极；所以东西方向放置的螺线管会转动起来，静止时，A端将指向南极，B端将指向北极；15.【答案】C【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．16.【答案】BC【解析】A、回旋加速器的工作原理是利用电场加速和磁场的偏转，不是利用电磁感应，故A错误．B、电磁感应加速器是利用变化的磁场产生涡旋电场，从而使带电粒子加速，是利用电磁感应，故B正确．C、电磁炉是利用交变电流在金属锅底激发出涡流而工作的，是一种电磁感应现象，故C正确．D、质谱仪是利用电场加速和磁场的偏转，不是利用电磁感应，故D错误．17.【答案】3000【解析】频率是指单位时间内完成周期性变化的次数；而转子每转过一周，电流完成一次周期性变化；故n＝f＝50 r/s＝50×＝3 000 r/min；18.【答案】几乎完全消失有磁性永磁体【解析】被磁化的铁棒离开磁体后，磁性几乎完全消失，不能长久保存；被磁化的钢棒离开磁体后，仍然具有磁性，用钢来制造永磁体．19.【答案】磁场电流发电机电动机变压器【解析】法拉第的发现：1831年，英国物理学家法拉第经过10年的探索，终于发现了利用磁场产生电流的条件和规律，导致了发电机、电动机和变压器的相继问世，人类社会进入了电气化的时代．20.【答案】A【解析】由安培定则可得：螺线管左侧为N极，因外部磁感线由N极指向S极；故：A点磁感线向左，即A小磁针N极应向左，正确；B点磁感线向右，小磁针N极应向右，错误；C点磁感线向左，小磁针N极应向左，错误；D点磁感线向右，小磁针N极应向右，错误；故选A.21.【答案】方向【解析】通电导体周围的磁场取决于电流的方向．22.【答案】(1)小磁针与直导线距离远 (2)使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．【解析】(1)在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针(图中没有画出)放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化. 经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；(2)写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．23.【答案】【解析】因为通电螺线管磁性的强弱与电流的大小有关，电流越小，磁性越弱，所以若使滑动变阻器的滑片向A端移动时，电阻增大，由欧姆定律可知，电流减小，通电螺线管的磁性减弱，故应将B接线柱与开关相连；根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的右端为螺线管的N 极．。
人教版九年级物理全一册第二十章 电与磁 单元综合测试(含答案)
第二十章 电与磁 单元综合测试题（含答案）一．选择题（4*10=40分）1.以下实际应用中，没有用到磁性材料的是 ( )A ．录音磁带B ．电话磁卡C ．电话话筒D ．收音机喇叭2.甲铁棒能吸引小磁针,乙铁棒能排斥小磁针,若甲、乙铁棒相互靠近,则两铁棒( ) A. 一定互相吸引 B. 一定互相排斥C. 可能无磁力的作用D. 可能互相吸引,也可能排斥 3.首先发现电流磁效应的科学家是( )A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第 4.以下四幅图中，通电螺线管的N 、S 极标注正确的是( A )5. 下列关于电磁铁和磁感线的说法中,正确的是( )A. 电磁铁能永久性地保持磁性B. 电磁铁的磁性有无和磁性强弱可以改变C. 磁感线是真实存在的D. 电磁铁外部的磁感线总是从S 极出发,回到N 极 6.下列装置中，没有用到电磁铁的是( )A ．电磁起重机B ．电磁继电器C ．电饭锅D ．电铃7.在直流电动机中,当线圈转到什么位置时,换向器改变线圈中的电流方向( ) A. 线圈转到任意位置 B. 线圈平面与磁感线垂直C. 线圈平面与磁感线平行D. 线圈平面与磁感线成45°角8.直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是 ( )A ．不断改变电流的方向，使线圈能够完成正、反转动B ．适时地自动改变电流的方向使线圈始终向一个方向转动C ．不断地改变磁场的方向以改变线圈转动的方向D ．不断地改变磁场的方向，使线圈始终朝一个方向转动 9.关于电磁感应现象，下列说法正确的是( ) A. 电磁感应现象中机械能转化为电能 B. 感应电流的方向只跟导体运动方向有关 C. 感应电流的方向只跟磁场方向有关D. 导体在磁场中运动，就能产生感应电流10.如图所示为发电机的工作原理图，下列说法中正确的是 ( )A ．发电机的基本原理是通电导体在磁场中受力的作用B ．发电机的基本原理是电磁感应C ．线圈在转动过程中，感应电流的大小不变D ．线圈在转动过程中，感应电流的方向不变二．填空题（4*5=20分）11.目前我国正在实施“登月工程”。
人教版物理九年级第二十章 电与磁 单元测试卷(含答案)
第二十章电与磁单元测试卷考试时间：90分钟；满分：100分题号一二三四五总分得分注意：本试卷包含Ⅰ、Ⅱ两卷。
第Ⅰ卷为选择题，所有答案必须用2B铅笔涂在答题卡中相应的位置。
第Ⅱ卷为非选择题，所有答案必须填在答题卷的相应位置。
答案写在试卷上均无效，不予记分。
第I卷（选择题）一、单选题（本大题共12小题，共36.0分）1.下列有关电和磁的说法正确的是()A. 奥斯特发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关2.如图是我国早期的指南针--司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。
东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。
“柢”指的是司南长柄，下列说法中正确的是()①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的北极。
A. 只有①②正确B. 只有①④正确C. 只有②③正确D. 只有③④正确3.如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是()A. 甲小磁针左端是S极，乙小磁针左端是N极B. 甲小磁针左端是N极，乙小磁针左端也是N极C. 甲小磁针左端是S极，乙小磁针左端也是S极D. 甲小磁针左端是N极，乙小磁针左端是S极4.如图中磁体两极间磁感线的画法正确的是()A. B.C. D.5.如图所示，是关于电磁现象的实验装置图，下列分析中正确的是()A. 图甲装置是研究电磁感应现象B. 图乙装置是电动机的结构原理图C. 图丙装置是研究电流周围存在着磁场D. 图丁装置是研究磁场对电流的作用6.如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是()A. 小车受到电磁铁斥力作用，向右运动B. 小车受到电磁铁引力作用，向左运动C. 只将滑片P向右移动，电磁铁磁性增强D. 只将电源正负极交换，电磁铁磁性减弱7.在如图所示的实验中，用来演示磁场对通电导体有力的作用的是()A. B.C. D.8.如图为直流电动机的基本构造示意图。
人教版物理 九年级第二十章电和磁单元达标测试卷(含答案)
第二十章电与磁单元达标测试卷分值：100分一、单项选择题（每小题2分，共20分）1.指南针是我国四大发明之一。
关于指南针，下列说法正确的是（）A.指南针可以仅有一个磁极B.指南针的指向不会受附近磁铁块的干扰C.指南针能够指南北，说明地球具有磁场D.指南针所指的南北方向与地理的两极是重合的2.下列说法中正确的是（）A.磁感线是磁场中真实存在的一些曲线，还可通过实验来模拟B.磁体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线C.磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反D.磁感线分布越密的地方，其磁场越弱3.小天利用手中的条形磁体做了以下小实验，其中结论正确的是（）A.条形磁体能够吸引小铁钉B.同名磁极相互吸引C.将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了4.关于电动机和发电机，下列说法正确的是（）A.发电机是利用通电线圈在磁场中转动的原理制成的B.电动机是利用电磁感应原理工作的C.电动机工作时电能转化为机械能D.发电机工作时电能转化为机械能5.当直流电动机中线圈的平面转到与磁感线垂直位置时（）A.受到的磁力最大B.不受磁力作用C.线圈中的电流方向改变D.以上情况都可能6.通电螺线管的上方放一枚小磁针，小磁针静止时的方向如图所示，下列说法中正确的是（）A.通电螺线管c端为N极，电源a端为正极B.通电螺线管c端为N极，电源a端为负极C.通电螺线管d端为N极，电源b端为正极D.通电螺线管d端为N极，电源b端为负极第6题图第7题图第9题图7.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（）A.若将两电磁铁上部靠近，会相互吸引B.电磁铁能吸引的大头针越多，表明它的磁性越强C.B线圈的匠数多，通过B线圈的电流小于通过A线圈的电流D.要使电磁铁磁性增强，应将滑片P向右移动8.小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作，他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（）A.直流电动机的铜半环与电刷接触不良B.电源电压太低C.线圈刚好处于平衡位置D.线圈中的电流太小9.在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A.通电螺线管M端为S极B.小磁针N极指向水平向右C.若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D.若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱10.科学家发明了一种给手机充电的摇椅，这种摇椅将摇晃产生的电量供给手机。
人教版九年级物理第二十章电与磁单元测试 含答案
人教版九年级物理第二十章电与磁单元测试含答案满分70分时间60分钟一、填空题（每空1分，共14分）1.如果在通电螺线管中插入铁棒，可以发现螺线管的磁场大大________了．插入铁芯的螺线管叫做________.2..在用磁感线描述磁体周围的磁场时，磁感线都是从磁体的________极出发，回到S极；电动机是利用通电线圈在________里受力而转动的原理制成的。
3.丹麦物理学家________做实验时发现，导线通电时，小磁针发生偏转；断开电路时，小磁针恢复到原来的指向。
这个现象表明，通电导体周围存在________。
4.产生感应电流必须同时具备两个条件：①导体是________的一部分；②导体必须在磁场中做________的运动．5.利用电磁继电器可以用________控制高电压强电流工作电路，利用电磁继电器可以帮助人们实现________和________。
6如图中所示的两个模型，其中甲图是________机的模型，它是根据________制成的，乙图是________机的模型。
二、选择题（每题2分，共16分）7.指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南．如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方．司南长柄所指方向是( )A．地理南极，地磁北极B．地理南极，地磁南极C．地理北极，地磁北极D．地理北极，地磁南极8.如图所示是广泛地应用于生产、生活中的干簧管，它利用永磁铁对簧片的磁化作用工作．下列关于干簧管的说法正确的是( )A．制作干簧管的金属簧片属于磁性材料B．簧片被磁化后A端是N极C．簧片被磁化后B端是S极D．干簧管是根据同名磁极相互吸引的原理制成的9.下列说法中正确的是( )A．磁感线是铁屑组成的B．磁场看不见、摸不着，但是可以借助小磁针感知它的存在C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的D．小磁针的S极在某点所受磁场力的方向，跟该点磁感线的方向相同10.如图所示，可以使电流表G指针发生偏转的情况是()A．开关断开，导体ab竖直向下运动B．开关断开，导体ab垂直纸面向外运动C．开关闭合，导体ab竖直向上运动D ． 开关闭合，导体ab 垂直纸面向纸内运动11.下列做法中能够改变通电螺线管外部磁场方向的是( ) A ． 增加线圈的匝数 B ． 改变电流的大小C ． 改变螺线管中的电流方向D ． 在螺线管中插入铁12.如图所示，当开关闭合滑片向右滑动时，下列说法正确的是( )A ． 电磁铁磁性减弱，弹簧长度缩短B ． 电磁铁磁性增强，弹簧长度变长C ． 电磁铁磁性增强，螺线管下端是北极D ． 电磁铁磁性减弱，螺线管下端是南极13.如图，完全相同的两根钢棒，用A 的一端靠近B 的一端，并从一端移动到另一端，始终都出现吸引现象，则( )A ．A 有磁性，B 无磁性 B ．B 有磁性，A 无磁性C ．AB 都有磁性D ．AB 都没有磁性14．物理学中用光线表示光的传播路径和方向.下列做法应用了同种研究方法( ) A ．用磁感线来形象直观的描述磁场 B ．通过水流来初步认识电流C ．探究小车动能大小的影响因素时,通过木块被撞后移动的距离来比较小车动能的大小D ．探究压力大小对滑动摩擦力大小的影响时,控制接触面的粗糙程度等因素不变 三、画图题（每题2分，共4分）15.如图所示，请根据小磁针指向确定电源a 端的极性（用“+”或“﹣”表示）。
