计算机网络技术专业学生岗位实训任务书
13-计算机网络实训任务书
课程实训报告课程名称计算机网络课题名称1、VLAN2、动态路由OSPF配置专业计算机科学与技术班级1301班学号201303010112姓名黎青指导教师刘铁武韩宁2016年6月14日湖南工程学院实训任务书一实训的目的课程实践(专题实践)是本专业集中实践环节的主要内容之一，是学习专业技术课所需的必要教学环节。
通过课程设计的教学实践，使学生所学的基础理论和专业知识得到巩固，并使学生得到运用所学理论知识解决实际问题的初步训练；课程设计的设置应使学生接触和了解系统设计从需求分析、方案比较、开发工具的使用、系统实现的全过程，进一步提高学生的分析、综合能力，为今后的毕业设计做必要的准备。
二实训的性质和任务通过实训，培养学生独立思考、综合分析与动手的能力；验证理论和加深对概念的理解，熟练掌握网络安装和调试技术，并能综合运用知识进行网络设计，解决实际问题。
三对学生要求1．学生需认真阅读课程设计任务书，熟悉有关设计资料及参考资料，熟悉有关各种设计规范的有关内容，认真完成任务书规定的设计内容。
2．学生均应在教师指导下，按时独立完成规定的内容和工作量。
3．书写课程设计说明书。
要求说明书准确、文字通顺、书写工整。
四成绩考核及时间安排教师根据学生的设计进行评定。
实训成绩按五级分评定即：优秀、良好、中等、及格、不及格。
五实训的内容及要求课题1：V L A N首先连接实验拓扑图，然后创建vlan10和vlan20，接着进行讲交换机端口分配给vlan和配置交换机的trunk端口，完成上述步骤后，进行配置路由器子接口。
最后配置电脑，进行调试。
课题2 ：动态路由RIP配置动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算最佳路由。
首先连接网络拓扑图，完成各个端口的基本配置，接着进行RIP路由协议的配置，包括启用路由器RIP协议第二版本，配置network等，配置结束后，最后进行检测。
课题3 动态路由OSPF配置OPSF即开放式最短路径优先，是一个内部网关协议。
网络09-12职业技能考证实训任务书
职业技能考证实训任务书实习名称：职业技能考证实训适用班级：网络09-1,2设计学时： 2 周学分： 2制定时间：2011年11 月指导教师：董爱民周永臣信息电子工程学院计算机网络技术专业技能考证实训任务书一、考证实训目的本实习是为计算机网络技术专业的计算机网络课程设置的实践教学环节。
实习主要内容有在LINUX虚拟机环境下按实训要求建立小型局域网等。
通过实训加深对LINUX网络管理知识的认识，掌握组网的基本技能，培养学生的动手能力和对网络的知识综合运用能力。
二、考证实训的任务项目：构建以下实验环境，满足课程设计需求：1、安装操作系统(虚拟机)，一台WIN 2000 PRO，一台Redhat Linux 9.0；2、将虚拟机与物理机构成的网络联通。
在以上环境基础上，建立某企业需要组建小型的局域网，主要有以下要求：1、在局域网中实现DHCP功能，要求IP绑定一台客户机，供企业的总经理使用；2、在局域网中实现DNS功能，要求分别能解析以下域名：财务部（：192.168.XX.12），销售部(：192.168.XX.12)，经理部(：192.168.XX.122)，宣传部(xc.zjsx.cn：192.168.XX.122)3、为企业内部建立WEB站点（一台机器5站点），要求能通过浏览器访问（IP 为192.168.XX.12），， ， ， 的网站；4、为企业内部建立MAIL服务器（一台机器4服务），要求能通过FOXMAIL收发，xs.zjsx.cn， ， 服务器的邮件5、为企业建立FTP服务器（），创建cw、xs、jl、xc四个用户，属于zjsx 组，不允许登录linux系统，对这些用户启用磁盘限额，软限制块数150000，硬限制块数130000，i节点数不受限制；对用户组zjsx启用组限额，软限制块数10*140000，硬限制块数10*160000，i节点数不受限制。
cw、xs用户在自己的主目录上能读能写不能删除并所定在自己的家目录。
网络专业实习报告任务书
实习报告任务书一、实习背景及目的随着互联网技术的飞速发展，网络行业在我国取得了显著的成果，为适应这一发展趋势，提高自身实践能力和专业素养，我选择了网络专业实习。
本次实习旨在了解网络行业现状，掌握网络技术的基本原理与实际应用，培养实际操作能力，为今后的学习和工作打下坚实基础。
二、实习任务与内容1. 实习单位：某网络技术有限公司2. 实习岗位：网络工程师助理3. 实习任务：（1）了解并掌握公司业务范围、发展历程、企业文化等；（2）学习并参与网络设备的安装、调试与维护工作；（3）协助工程师进行网络故障排查，了解故障原因及解决方法；（4）学习网络规划与设计，了解项目实施流程；（5）参加公司内部培训，提升专业技能；（6）撰写实习日志，总结实习收获。
4. 实习内容：（1）实习前期：了解公司基本情况，熟悉企业环境，适应工作节奏；（2）实习中期：参与实际项目，掌握网络设备安装、调试与维护技能，学习网络规划与设计；（3）实习后期：协助工程师进行网络故障排查，提升解决问题的能力，参加公司内部培训；（4）实习总结：撰写实习报告，分享实习经验与收获。
三、实习时间与地点1. 实习时间：2021年6月1日至2021年8月31日；2. 实习地点：某网络技术有限公司。
四、实习成果评价1. 实习单位对实习生的评价：根据实习生在实习期间的表现，给予实习单位评价，包括工作态度、团队协作、专业技能等方面；2. 实习生自我评价：实习生在实习结束后，对自身的实习表现进行总结，包括学到的知识、技能、收获与不足等方面；3. 学校教师评价：教师根据实习生提交的实习报告、实习日志等材料，对实习生的实习成果进行评价。
五、实习要求与注意事项1. 实习生应严格按照实习计划完成实习任务，确保实习质量；2. 实习生应遵守实习单位的规章制度，尊重同事，积极参与工作；3. 实习生应保持良好的学习态度，虚心请教，不断提高自身专业素养；4. 实习生应注重实践操作，培养动手能力，确保实习效果；5. 实习生应按时提交实习日志、实习报告等材料，及时总结实习收获。
计算机网络实训任务书
计算机网络实训任务书计算机网络实训任务书一、实训目的：为了使同学们在经过一学期的理论学习之后，对所学的知识有更加直观的了解，使动手能力得到进一步提高，同时根据学校的现有条件，特设置了以下题目。
二、课程实训内容：实训1 了解组网的传输的物理介质及接口。
要求：组织参观一些有实用价值的局域网、校园网、广域网，注意了解他们使用的传输介质，注意了解目前比较先进的通信信道，如卫星传输、光纤网络（ATM网络）等。
（根据实际情况可以以讲座方式进行）实训2 组网实践一。
要求：教师提出筹建一个局域网的具体应用要求，由学生进行网络规划，写出组网建议书，包括确定网络传输介质、网络操作系统、服务器及工作站配置、以及网络性能指标等。
实训3 组网实践二。
要求：自己动手做电缆、准备HUB，将两台计算机安装网卡，安装WINDOWS操作系统，进行网络配置，实现两台计算机的网络互连。
实训4 网络互连实验一。
要求：局域网互连，将两种异种网络（例如一个NT网络与NOVELL网络）进行互连，希望能够使用一个通过两块网卡的网桥来实现网络分割，同时实现单台WINDOWS工作站访问任何一个局域网，并对网络的文件系统进行操作和互相交换数据实验。
实训5 网络互连实验二。
要求：局域网的远程访问，通过远程访问一个NT网络，可以通过在NT网络上配置软件完成RAS 功能，或者通过设置路由器的拨号端口实现远程访问。
实训6 网络互连实验三。
要求：通过代理服务器实现网络连接。
利用相关软件，例如SYGATE或者WINGATE将一个局域网通过代理接入当地ISP网络。
实训7 使用NetMeeting通讯。
实训8 windows 2000 server帐户简单管理。
要求：配置资源服务器，通过对管理配置的应用设置，掌握帐户管理的工作原理，能够灵活应用所学知识配置各种组、用户的资源属性，用户帐户管理的操作，通过对用户帐户属性的设置，学会对各种网络资源进行合理的规划和配置。
重点是组、用户的创建和对其资源的配置实验，并写出详细配置步骤。
计15网络实训任务书定稿
网络实训报告课程名称计算机网络课题名称1.VLAN间通信2.ACL标准访问控制列表专业计算机科学与技术班级1591学号36姓名何昕曦燕指导教师刘铁武2017年10月17 日湖南工程学院网络实训任务书一实训目的网络实训是学习专业技术课程所需的必要教学环节，是所学课程内容的延伸----将所学基本原理与实践结合，使学生所学的基础理论得到巩固，并能运用所学理论知识解决实际问题的初步训练；进一步提高学生的分析、综合能力。
二实训的性质和任务通过实训，培养学生独立思考、综合分析与动手的能力；验证理论和加深对概念的理解，熟练掌握网络安装和调试技术，并能综合运用知识进行网络设计，解决实际问题。
三对学生要求1．学生需认真阅读课程设计任务书，熟悉有关设计资料及参考资料，熟悉有关各种设计规范的有关内容，认真完成任务书规定的设计内容。
2．学生均应在教师指导下，按时独立完成规定的内容和工作量。
3．书写课程设计说明书。
要求说明书准确、文字通顺、书写工整。
四成绩考核及时间安排教师根据学生的平时成绩和设计内容综合评定。
实训成绩按五级分评定即：优秀、良好、中等、及格、不及格。
实训分成两个阶段，第一阶段（第3周）以课程设计形式完成；第二阶段由众元网络、卓景等单位工程师进行实用范例讲解和训练。
五实训要求1.每生至少完成2题，其中必选题是学号mod 6+1;另任选一题。
2.无实验报告记不及格，实验报告正文见附录说明。
六实训内容课题1：路由器实现VLAN间通信实验内容首先连接实验拓扑图，然后创建vlan10和vlan20，接着进行讲交换机端口分配给vlan和配置交换机的trunk端口，完成上述步骤后，进行配置路由器子接口。
最后配置电脑，进行调试。
课题4：局域网的访问控制之ACL标准访问控制列表实验内容你是一个公司的网络管理员，公司的经理部、财务部门和销售部门分属不同的3个网段，三部门之间用路由器进行信息传递，为了安全起见，公司领导要求销售部门PC2不能对财务部门PC3进行访问，但经理部PC1可以对财务部门PC3进行访问。

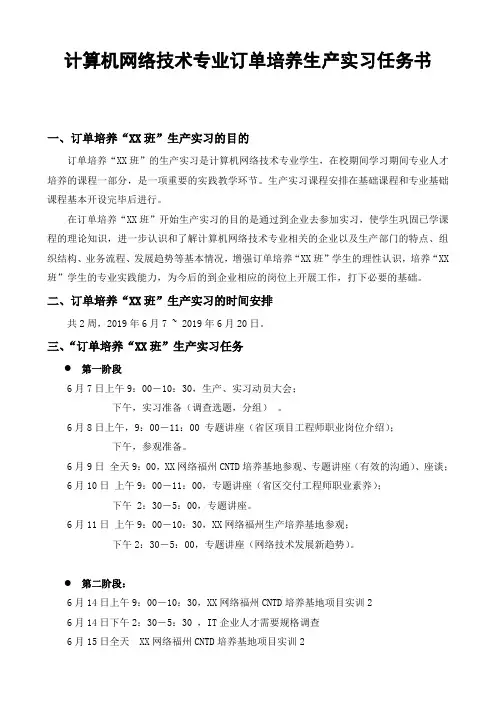

计算机网络技术专业订单培养生产实习任务书
计算机网络技术专业订单培养生产实习任务书一、订单培养“XX班”生产实习的目的订单培养“XX班”的生产实习是计算机网络技术专业学生，在校期间学习期间专业人才培养的课程一部分，是一项重要的实践教学环节。
生产实习课程安排在基础课程和专业基础课程基本开设完毕后进行。
在订单培养“XX班”开始生产实习的目的是通过到企业去参加实习，使学生巩固已学课程的理论知识，进一步认识和了解计算机网络技术专业相关的企业以及生产部门的特点、组织结构、业务流程、发展趋势等基本情况，增强订单培养“XX班”学生的理性认识，培养“XX 班”学生的专业实践能力，为今后的到企业相应的岗位上开展工作，打下必要的基础。
二、订单培养“XX班”生产实习的时间安排共2周，2019年6月7 ~ 2019年6月20日。
三、“订单培养“XX班”生产实习任务●第一阶段6月7日上午9：00－10：30，生产、实习动员大会；下午，实习准备（调查选题，分组）。
6月8日上午，9：00－11：00 专题讲座（省区项目工程师职业岗位介绍）；下午，参观准备。
6月9日全天9：00，XX网络福州CNTD培养基地参观、专题讲座（有效的沟通）、座谈；6月10日上午9：00－11：00，专题讲座（省区交付工程师职业素养）；下午 2：30－5：00，专题讲座。
6月11日上午9：00－10：30，XX网络福州生产培养基地参观；下午2：30－5：00，专题讲座（网络技术发展新趋势）。
●第二阶段：6月14日上午9：00－10：30，XX网络福州CNTD培养基地项目实训26月14日下午2：30－5：30 ，IT企业人才需要规格调查6月15日全天 XX网络福州CNTD培养基地项目实训26月16日全天 XX网络福州CNTD培养基地项目实训36月17日全天 XX网络福州CNTD培养基地项目实训46月18日上午编写实习报告与小组调查报告6月18日上午生产实训总结订单培养“XX班”生产实习福州XXCNTD基地生产实习过程中，要求熟悉福州XXCNTD基地实习单位的基本概况与外部环境，了解福州XXCNTD基地实习单位的管理体制、掌握福州XXCNTD基地的实训项目、体验福州XXCNTD基地项目实施过程、观察福州XXCNTD基地的7S 管理经验，先进的管理理念以及管理过程中存在的问题和不足。
计算机网络实训任务书
计算机网络实训任务书计算机网络实训任务书计算机网络实训任务书一、实训目的：为了使同学们在经过一学期的理论学习之后，对所学的知识有更加直观的了解，使动手能力得到进一步提高，同时根据学校的现有条件，特设置了以下题目。
二、课程实训内容：实训1 了解组网的传输的物理介质及接口。
要求：组织参观一些有实用价值的局域网、校园网、广域网，注意了解他们使用的传输介质，注意了解目前比较先进的通信信道，如卫星传输、光纤网络（ATM网络）等。
（根据实际情况可以以讲座方式进行）实训2 组网实践一。
要求：教师提出筹建一个局域网的具体应用要求，由学生进行网络规划，写出组网建议书，包括确定网络传输介质、网络操作系统、服务器及工作站配置、以及网络性能指标等。
实训3 组网实践二。
要求：自己动手做电缆、准备HUB，将两台计算机安装网卡，安装WINDOWS操作系统，进行网络配置，实现两台计算机的网络互连。
实训4 网络互连实验一。
要求：局域网互连，将两种异种网络（例如一个NT网络与NOVELL网络）进行互连，希望能够使用一个通过两块网卡的网桥来实现网络分割，同时实现单台WINDOWS工作站访问任何一个局域网，并对网络的文件系统进行操作和互相交换数据实验。
实训5 网络互连实验二。
要求：局域网的远程访问，通过远程访问一个NT网络，可以通过在NT网络上配置软件完成RAS 功能，或者通过设置路由器的拨号端口实现远程访问。
实训6 网络互连实验三。
要求：通过代理服务器实现网络连接。
利用相关软件，例如SYGATE或者WINGATE将一个局域网通过代理接入当地ISP网络。
实训7 使用NetMeeting通讯。
实训8 windows 2000 server帐户简单管理。
要求：配置资源服务器，通过对管理配置的应用设置，掌握帐户管理的工作原理，能够灵活应用所学知识配置各种组、用户的资源属性，用户帐户管理的操作，通过对用户帐户属性的设置，学会对各种网络资源进行合理的规划和配置。
计算机实习任务书
计算机实习任务书1. 引言这份计算机实习任务书旨在明确实习生在计算机领域的实习目标和任务。
通过此次实习，实习生将有机会运用所学知识，探索计算机领域的实际应用，提升实践能力和解决问题的能力。
2. 实习目标本次实习的主要目标是让实习生深入了解计算机领域的相关工作和流程，提升实践能力，并培养团队合作精神。
具体目标如下： - 学习和运用计算机编程语言，如Java、Python等，实现简单的程序开发；- 理解和应用计算机网络知识，如TCP/IP协议、网络安全等；- 实践数据库管理和数据处理技术，如MySQL、MongoDB等；- 了解和运用软件工程原理和项目管理方法；- 掌握基本的问题分析和解决能力，学会使用调试工具和技术。
3. 实习任务实习任务将根据实习生的实际情况进行分配和调整，其中包括以下内容：- 参与项目开发：实习生将加入一个实际的项目开发团队，参与项目的需求分析、设计、编码和测试等各个阶段，运用所学知识解决实际问题；- 学习和掌握编程语言：实习生将学习使用一种或多种编程语言，如Java或Python，完成一些简单的编程任务，如编写一个简单的图像处理程序或实现一个简单的网页；- 数据库管理：实习生将学习数据库的基本原理和常用操作，如数据的增删改查等，以及数据库管理工具的使用；- 网络安全实践：实习生将学习和应用网络安全知识，如防火墙配置、漏洞扫描等，确保网络的安全和稳定；- 解决问题和调试：实习生将学习和应用调试工具和技术，解决实际问题，如程序错误、网络故障等。
4. 实习安排- 实习时间：从一个月到三个月不等，根据实习生的学业安排和实习任务的需求进行安排；- 实习地点：实习地点为公司或实验室，由公司或实验室提供实习场所和必要的设备；- 实习指导：实习生将获得一名导师指导，并定期进行实习生活动的记录和总结。
5. 实习评估实习过程中，实习生将被评估其在实习任务中的表现和能力。
评估标准主要包括以下几个方面：- 任务完成度：实习生完成实习任务的数量和质量；- 学习成果：实习生在实习期间所取得的学习成果和能力提升；- 团队合作能力：实习生在团队合作项目中的表现和贡献；- 解决问题能力：实习生在解决实际问题中的表现和能力；- 工作态度和职业素养：实习生在实习期间的工作态度、自律性和职业素养。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络技术专业学生岗位实训任务书一、实训项目背景介绍：下图是模拟一个企业的局域网，出口路由器RSR20、核心RG-S3760-A 、核心RG-S3760-B 、接入交换机RG-S2026及接在接入交换机下的各种业务类型的用户组成。
分公司业务办公局域网，为了实现网络的稳定，在网络中运行VRRP+MSTP 实现双链路双核心。
要求两台核心使用端口汇聚功能提高带宽。
在网络中，VLAN10是生产VLAN ，VLAN20是行政VLAN ，VLAN30是财务VLAN ，VLAN40是销售VLAN 。
公司规定下班后不允许访问互联网，（工作时间为周一至周五的9:00-18:00）。
二、实训项目网络拓扑Fa0/13Fa0/13Fa0/14Fa0/14Fa0/10Fa0/10Fa0/1192.168.1.1/30Fa0/1 192.168.1.5/30Fa0/0192.168.1.2/30Fa0/1192.168.1.6/30VLAN10VLAN20VLAN30VLAN40RSR20RG-S3760-AS2026VLAN10:172.16.1.1/27VLAN20:172.16.1.33/27VLAN30:172.16.1.65/27VLNA40:172.16.1.97/27S0/0119.1.1.1/30RG-S3760-B OSPF三、具体说明关于网络的具体要求，如：IP 地址、端口等如图所示。
四、综合实验要求1、在全网所有设备上按照要求配置正确的IP地址；2、创建VLAN10、VLAN20、VLAN30、VLAN40，并规划交换机S2026接口VLAN，1~4在VLAN10、 5~9在VLAN20、10~14在VLAN30、15~21在VLAN40 ；3、在全部交换机上配置MSTP协议，并且创建二个MSTP实例：Instance0、Instance1；其中，Instance0包括：VLAN10、VLAN20；而Instance1包括：VLAN30、VLAN40；4、设置MSTP的优先级，实现在Instance0中S3760-A为根交换机，在Instance1中S3760-B为根交换机；5、配置VRRP组1、VRRP组2、 VRRP组3、 VRRP组4，实现VLAN10、VLAN20通过S3760-A转发数据，VLAN30、VLAN40通过S3760-B转发数据；6、三层交换机S3760A和S3760B通过F0/13和F0/14实现链路聚合；7、配置ACL实现只有上班时间（周一至周五的9:00-18:00）才可以允许访问互联网；8、使用动态路由协议OSPF实现全网互通，并能访问互联网。
五、注意事项本综合实训以结果为导向，配置过程和网络运行结果在分数中的均占一定比重，请务必运行以下show命令。
在RSR20路由器上运行命令：（以下命令根据具体题目调整）show running-config show ip interface briefshow ip route show access-listping ……综合实验参考答案：1、2026配置参考2026#configure terminal2026(config)#vlan 102026(config-vlan)#vlan 202026(config-vlan)#vlan 302026(config-vlan)#vlan 402026(config-vlan)#exit2026(config)#interface range fa 0/1-42026(config-if-range)#switchport access vlan 10 2026(config-if)#exit2026(config)#interface range fa 0/5-92026(config-if-range)#switchport access vlan 20 2026(config-if-range)#exit2026(config)#interface range fa 0/10-142026(config-if-range)#switchport acc vlan 30 2026(config-if-range)#exit2026(config)#interface range fa 0/15-212026(config-if-range)#switchport access vlan 40 2026(config-if-range)#exit2026(config)#spanning-tree2026(config)#spanning-tree mst configuration 2026(config-mst)#name ruijie2026(config-mst)#revision 12026(config-mst)#instance 1 vlan 30,402026(config-mst)#instance 0 vlan 10,202026(config-mst)#exit2026(config)#interface range fa 0/23-242026(config)#switchport mode trunk2、S3760A配置参考S3760A#configure terminalS3760A(config)#vlan 10S3760A(config-vlan)#vlan 20S3760A(config-vlan)#vlan 30S3760A(config-vlan)#vlan 40S3760A(config-vlan)#exitS3760A(config)#interface range fa 0/10,0/13-14S3760A(config-if-range)#sw mode trunkS3760A(config-if-range)#exitS3760A(config)#interface vlan 10S3760A(config-if)#ip add 172.16.1.1 255.255.255.224 S3760A(config-if)#no shutdownS3760A(config-if)#exitS3760A(config)#int vlan 20S3760A(config-if)#ip add 172.16.1.33 255.255.255.224 S3760A(config-if)#no shutS3760A(config-if)#exitS3760A(config)#int vlan 30S3760A(config-if)#ip add 172.16.1.65 255.255.255.224 S3760A(config-if)#no shutS3760A(config-if)#exitS3760A(config)#int vlan 40S3760A(config-if)#ip add 172.16.1.97 255.255.255.224 S3760A(config-if)#no shutdownS3760A(config-if)#exitS3760A(config)#interface fa 0/1S3760A(config-if)#no switchportS3760A(config-if)#ip add 192.168.1.1 255.255.255.252 S3760A(config-if)no shutdownS3760A(config-if)exitS3760A(config)#spanning-treeS3760A(config)#spanning-tree mst configurationS3760A(config-mst)#name ruijieS3760A(config-mst)#revision 1S3760A(config-mst)#instance 0 vlan 10,20S3760A(config-mst)#instance 1 vlan 30,40S3760A(config-mst)#exitS3760A(config)#spanning-tree mst 0 priority 4096S3760A(config)#interface vlan 10S3760A(config-if)#vrrp 1 ip 172.16.1.1S3760A(config-if)#vrrp 1 priority 254S3760A(config-if)#exitS3760A(config)#interface vlan 20S3760A(config-if)#vrrp 2 ip 172.16.1.33S3760A(config-if)#vrrp 2 priority 254S3760A(config-if)#exitS3760A(config)#interface vlan 30S3760A(config-if)#vrrp 3 ip 172.16.1.66S3760A(config-if)#exitS3760A(config)#interface vlan 40S3760A(config-if)#vrrp 4 ip 172.16.1.98S3760A(config-if)#exitS3760A(config)#router ospf 10S3760A(config-router)#network 172.16.1.0 0.0.0.31 area 0 S3760B(config-router)#network 172.16.1.32 0.0.0.31 area 0 S3760A(config-router)#network 172.16.1.64 0.0.0.31 area 0 S3760A(config-router)#network 172.16.1.96 0.0.0.31 area 0 S3760A(config-router)#network 192.168.1.0 0.0.0.31 area 0 S3760A(config-router)#exitS3760A(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.2S3760A(config)#interface range fastEthernet 0/13-14S3760A(config-if-range)#port-group 1S3760A(config-if-range)#exitS3760A(config)#int aggregateport 1S3760A(config-if)#switchport mode trunk3、S3760B配置参考S3760B#conS3760B(config)#vlan 10S3760B(config-vlan)#vlan 20S3760B(config-vlan)#vlan 30S3760B(config-vlan)#vlan 40S3760B(config-vlan)#exitS3760B(config)#interface range fa 0/10,0/13-14S3760B(config-if-range)#sw mode trunkS3760B(config-if-range)#exitS3760B(config)#interface vlan 10S3760B(config-if)#ip add 172.16.1.2 255.255.255.224S3760B(config-if)#no shutdownS3760B(config-if)#exitS3760B(config)#int vlan 20S3760B(config-if)#ip add 172.16.1.34 255.255.255.224 S3760B(config-if)#no shutS3760B(config-if)#exitS3760B(config)#int vlan 30S3760B(config-if)#ip add 172.16.1.66 255.255.255.224 S3760B(config-if)#no shutS3760B(config-if)#exitS3760B(config)#int vlan 40S3760B(config-if)#ip add 172.16.1.98 255.255.255.224 S3760B(config-if)#no shutS3760B(config-if)#no shutdownS3760B(config-if)#exitS3760B(config)#interface fa 0/1S3760B(config-if)#no switchportS3760B(config-if)#ip add 192.168.1.5 255.255.255.252 S3760B(config-if)no shutdownS3760B(config-if)exitS3760B(config)#spanning-treeS3760B(config)#spanning-tree mst configurationS3760B(config-mst)#name ruijieS3760B(config-mst)#revision 1S3760B(config-mst)#instance 0 vlan 10,20S3760B(config-mst)#instance 1 vlan 30,40S3760B(config-mst)#exitS3760B(config)#spanning-tree mst 1 priority 4096S3760B(config)#interface vlan 10S3760B(config-if)#vrrp 1 ip 172.16.1.1S3760B(config-if)#exitS3760B(config)#interface vlan 20S3760B(config-if)#vrrp 2 ip 172.16.1.33S3760B(config-if)#exitS3760B(config)#interface vlan 30S3760B(config-if)#vrrp 3 ip 172.16.1.66S3760B(config-if)#vrrp 3 priority 254S3760B(config-if)#exitS3760B(config)#interface vlan 40S3760B(config-if)#vrrp 4 ip 172.16.1.98S3760B(config-if)#vrrp 4 priority 254S3760B(config-if)#exitS3760B(config)#router ospf 10S3760B(config-router)#network 172.16.1.0 0.0.0.31 area 0 S3760B(config-router)#network 172.16.1.32 0.0.0.31 area 0 S3760B(config-router)#network 172.16.1.64 0.0.0.31 area 0 S3760B(config-router)#network 172.16.1.96 0.0.0.31 area 0 S3760B(config-router)#network 192.168.1.5 0.0.0.3 area 0 S3760B(config-router)#exitS3760B(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.6S3760B(config)#interface range fastEthernet 0/13-14S3760B(config-if-range)#port-group 1S3760B(config-if-range)#exitS3760B(config)#int aggregateport 1S3760B(config-if)#switchport mode trunk4、RSR20配置参考RSR20#configure terminalRSR20(config)#interface fa 0/0RSR20(config-if)#ip address 192.168.1.2 255.255.255.252RSR20(config-if)#no shutRSR20(config-if)#exitRSR20(config)#interface fa 0/1RSR20(config-if)#ip address 192.168.1.6 255.255.255.252RSR20(config-if)#no shutRSR20(config-if)#exitRSR20(config)#interface serial 1/0RSR20(config-if)#ip address 119.1.1.1 255.255.255.252RSR20(config-if)#no shutRSR20(config-if)#exitRSR20(config)#router ospf 10RSR20(config-router)#network 192.168.1.2 0.0.0.3 area 0RSR20(config-router)#network 192.168.1.6 0.0.0.3 area 0RSR20(config-router)#network 119.1.1.1 0.0.0.3 area 0RSR20(config-router)#exitRSR20 (config)#ip route 0.0.0.0 0.0.0.0 serial 1/0RSR20(config)#time-range testRSR20(config-time-range)#periodic weekdays 0:00 to 9:00RSR20(config-time-range)#periodic weekdays 18:00 to 23:59RSR20(config-time-range)#exitRSR20(config)#access-list 10 deny 172.16.1.0 0.0.0.255 time-range test RSR20(config)#access-list 10 permit anyRSR20(config)#interfac serial 1/0RSR20 (config-if)#ip access-group 10 out。
