高锰钢的补焊和焊接

高锰钢件的焊接和补焊
高锰钢件的焊接和补焊是很困难的，这是由于高锰钢的化学成分和组织以及性能的特殊性所决定的。

高锰钢的线收缩率较一般钢大1倍多，而导热性能则远远低于一般的钢中。

在焊接混入焊补之后它的热影响区范围内的温度分布也极不均匀。

在热影响区内本体的组织发生较大的变化，有大量碳化物析出，使金属变脆，冲击韧性明显下降，即使焊后立即淬入水中也难以达到材料原有的性能。

高锰钢铸件焊补时必须尽量使焊补的金属冷凝时也得到奥氏体组织。

只有在焊接金属冷凝后成为奥氏体组织并尽量减小热影响区，减少奥氏体组织的分解量，减少焊接金属热裂条件下才能保证高锰钢铸件在焊补后的质量。

焊缝处和焊补金属的组织对冷却速度是很敏感的。

缓冷时会有大量析出碳化物或同时形成珠光体型组织。

高温下焊接金属的奥氏体晶粒很容易长大，从而降低焊接和补焊部位的金属强度、塑性和韧性。

为使焊接和焊补部位的金属能得到奥氏体组织，必须用特殊的焊条而且其中成分中的Mn/C要高些，以防止碳化物析出，为了得到单一的奥氏体组织，也可以加入其他合金元素如铬、铌等。

在焊缝金属成分中，磷对质量的影响很大，磷的偏析倾向很大，很容易形成磷共晶。

这些共晶组成物使晶界加厚，减弱晶间强度。

在高温下当它尚处于液态时，由于焊缝处存在拉应力，在拉应力的作用下，它必然容易被拉裂，形成热裂。

这种拉应力是由于焊接时局部受热，当其冷却收缩时受到周围金属的牵制而形成的。

常用金属材料的焊接(低温用钢、高锰钢、时效钢、耐热钢)讲诉

常用金属材料的焊接(低温用钢、高锰钢、时效钢、耐热钢）41 试述Ni9低温用钢的焊接工艺。

Ni9钢是低碳马氏体型低温用钢，其化学成分，见表23。

表23 Ni9钢的化学成分（质量分数）（%）Ni9钢具有良好的低温韧性和焊接性，常用的焊接方法是手弧焊，其次是埋弧焊和钨极氩弧焊。

⑴焊接材料 Ni9低温钢常用的焊接材料有Ni的质量分数约60%以上的Inconel型、Ni的质量分数约40%的FeNi基型、Ni的质量分数为13%的奥氏体不锈钢型和Ni11%的铁素体型等，其中Ni基与Fe-Ni基的焊接材料低温韧性好，线膨胀系数与Ni9钢相近，但成本高、屈服点偏低。

Ni的质量分数为13%-Cr16%型焊接材料的成本低、屈服点高，但低温韧性稍差，线膨胀系数与Ni9钢有很大差异。

Ni9钢手弧焊用焊接材料为Ni60Cr15Mo、Ni55Cr22Mo9、Ni67Cr16Mo3、Cr15Ni70Mn4Mo4Nb；埋弧焊用焊接材料为Ni67Cr16Mn3Ti、Ni58Cr22Mo9W；钨极氩弧焊用焊接材料为Ni11、Ni70Mo18CrW。

⑵焊接工艺焊前一般不预热，当板厚超过50mm时可预热50℃，冷变形超过3%时应进行退火处理，退火火为550～558℃。

焊接线能量应控制在45kJ/cm以下，一般常用7～35kJ/cm。

手弧焊时焊条直径不超过4mm。

当采用有弧坑裂纹倾向的焊条焊接Ni9钢时，打底焊应采用穿透法焊接，把弧坑尽可能留在背面，以便清根时能把弧坑裂纹消除掉。

埋弧焊时焊丝直径不超过3.2mm。

42 试述0Cr21Ni6Mn9㈠超低温无磁钢的焊接工艺。

0Cr21Ni16Mn9N钢是奥氏体型超低温用钢，其化学成分，见表24。

表24 0Cr21Ni16Mn9N钢的化学成分（质量分数）（%）㈠此钢由中国科学院金属研究所研制成,目前尚未列入国标中。

0Cr21Ni16Mn9N钢焊接时的主要问题是防止出现热裂纹、降低低温韧性和预防碳化物析出。

高锰钢铸件焊补工艺守则

高锰钢铸件焊补工艺守则T/GTB-402-01-391、范围1.1 本守则规定了高锰钢产品铸造缺陷的焊补规程，适用于本公司生产的高锰钢轧臼壁、破碎壁及齿板等系列产品。

1.2 本守则规定的产品是指经检验（化学成分、机械性能、金相组织）合格的产品2、引用标准GB/T5680-2010 高锰钢铸件S.Q.S 轧臼壁及破碎壁铸造规程JB/ZG4000.6 铸钢件焊补通用技术条件GB984 堆焊焊条GB983 不锈钢焊条3、参考标准GB11352 一般工程用铸造碳钢件GB429 耐热钢技术条件4、缺陷的范围4.1 待焊补的缺陷于孔眼类铸造缺陷，或在清除其它铸造缺陷后所形成的孔眼，沟槽合凹坑等缺陷。

4.2 将各类铸造缺陷后清除后所形成的需焊补的缺陷分为三类：4.2.1中等范围的缺陷：缺陷的深度小于25mm,且面积小于40×50（20cm²）的缺陷（小于2mm的单个孔眼，可不算缺陷，故不需焊补）。

4.2.2中等范围的缺陷：缺陷的深度小于25mm,且不超过铸件壁厚的1/3（两者按最小值判断），同时该缺陷的面积不大80×80m(即64 cm²)，且焊补面积不大于该表面积的1/3（按两者最小值判断）。

4.2.3大范围缺陷，超过4.2.2规定的缺陷。

5、下述缺陷不允许焊补5.1 图纸或工艺规定某些不容许焊补或铸件的某些特定部位。

5.2 铸件厚度大于40mm的穿透性裂纹。

5.3 齿板的穿透性裂纹。

5.4 轧臼壁吊耳的穿透性裂纹。

5.5 清整后缺陷深度大于铸件壁厚的1/2，缺陷总面积超过所在表面面积30℅的缺陷。

6、允许焊补的缺陷6.1 施焊审批程序：6.1.1小范围缺陷由检验员划出标记，精整工段焊工补焊。

6.1.2中等范围缺陷，由检验员划出标记，精整清理缺陷后，经主管技术人员（或有关部门）认可后即可进行补焊。

6.1.3大范围缺陷，精整清理缺陷后填写焊补卡片，报公司技术负责人批准后方可进行大补焊。

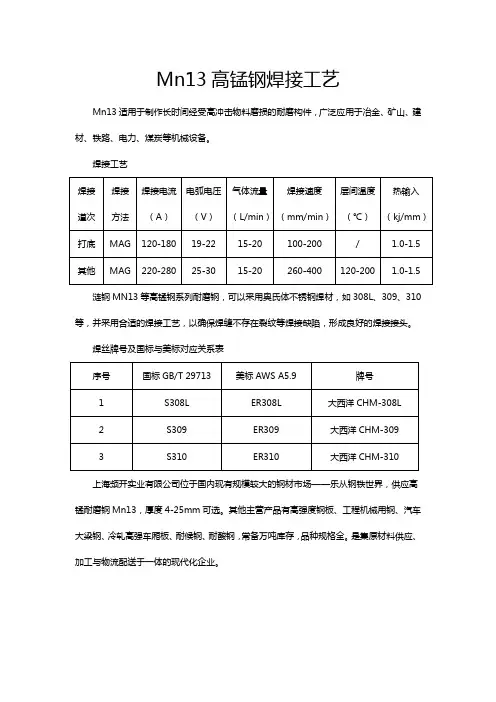

Mn13高锰钢焊接工艺

Mn13高锰钢焊接工艺
Mn13适用于制作长时间经受高冲击物料磨损的耐磨构件，广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备。

焊接工艺
涟钢MN13等高锰钢系列耐磨钢，可以采用奥氏体不锈钢焊材，如308L、309、310等，并采用合适的焊接工艺，以确保焊缝不存在裂纹等焊接缺陷，形成良好的焊接接头。

焊丝牌号及国标与美标对应关系表
上海频开实业有限公司位于国内现有规模较大的钢材市场——乐从钢铁世界，供应高锰耐磨钢Mn13，厚度4-25mm可选。

其他主营产品有高强度钢板、工程机械用钢、汽车大梁钢、冷轧高强车厢板、耐候钢、耐酸钢，常备万吨库存，品种规格全。

是集原材料供应、加工与物流配送于一体的现代化企业。

高锰钢的性能及特点

高锰钢的性能及特点高锰钢是一种特殊的钢材，它具有极高的耐磨性、耐蚀性和强度，在很多领域得到广泛的应用。

下面将详细介绍高锰钢的性能和特点。

一、高锰钢的耐磨性高锰钢由于含有大量的锰元素，因此具有很高的硬度和耐磨性。

一般情况下，高锰钢具有极高的耐磨性能，甚至可以达到一般工具钢的几倍。

这种耐磨性能是由高锰钢中固溶态的Mn元素所提供的，Mn元素在钢中能够形成硬质的MnC化合物，使得高锰钢成为了一种优秀的耐磨材料。

二、高锰钢的耐蚀性高锰钢的另一个突出特点就是其优异的耐蚀性。

在强酸、强碱和高温等恶劣环境下，高锰钢能够维持其原有的性能，具有极好的耐蚀性。

这种耐蚀性能主要是由锰元素和铬元素在钢中的作用所提供的。

锰元素能够形成高硬度的MnO和MnS化合物，强化钢材表面的膜层，从而抵御外界腐蚀作用的侵害；而铬元素则能够形成一层致密的氧化铬保护层，使得钢材表面不会受到锈蚀等侵害。

三、高锰钢的强度高锰钢具有较强的抗拉强度和硬度。

一般情况下，高锰钢的抗拉强度可以达到1200MPa以上，硬度可以达到55-60HRC。

这种优秀的强度性能主要是由高锰钢中的锰元素和碳元素所提供的。

锰元素提高了钢材的硬度和强度，碳元素则使高锰钢具有良好的耐磨性能，同时增加了高锰钢的强韧性，使其在高强度状态下依然具有较好的韧性和耐冲击性。

四、高锰钢的可焊接性高锰钢的可焊接性较差，因为锰元素会与焊接热源中的氧气和氮气反应，使得焊缝处容易出现热裂纹和气孔等缺陷。

因此，在焊接高锰钢时需要进行特殊的焊接工艺，在焊缝的前和后都需要进行预热处理和后续退火处理等。

同时，还需要选择合适的填充材料和焊接方法，如采用熔覆焊或搅拌摩擦焊等高新技术焊接方法，从而克服高锰钢焊接的难题。

五、高锰钢的应用高锰钢具有优异的性能和特点，因此被广泛应用于冶金、矿山、水利、公路、港口、建筑等领域。

例如，高锰钢可以用于制造破碎机的破碎齿板、混凝土搅拌机的搅拌臂、水泥厂窑架的耐火钢垫板、挖掘机的各种零部件等。

高锰钢焊接工艺

高锰钢焊接工艺 Final revision by standardization team on December 10, 2020.
高锰钢焊接工艺
1高锰钢焊接的特点
采取小焊接，间断焊接，焊后立即水冷至常温的方法，使焊缝避开250-950的温度区间。

在该区间会大量析出碳化物，使母体变脆，产生开裂。

高锰钢热导率是低碳钢的1/6，膨胀系数是碳钢的倍，焊接时产生很大的应力。

在S、P有害杂质的作用下，会产生热裂纹和热影响区的液化裂纹，应严格控制S、P含量。

其次，采取锤击焊缝的工艺措施，减少焊接应力。

2高锰钢焊条
高锰钢焊条有两种类型
一种是高锰钢焊条D256（EDMn-A-16）和（EDMn-B-16），主要用于堆焊受严重磨料磨损的零件，如破碎机鄂板等。

另一种是Cr-Mn型焊条，D276（EDCr-Mo-B-16）和（ED Cr-Mo-B-15）,其堆焊金属处于介稳定状态的高锰钢奥氏体。

当受到强烈冲击后转变为马氏体，主要用于耐气蚀的堆焊，或高锰钢堆焊。

如水轮机叶片，挖掘机斗齿等
3焊接工艺
焊前必须清理焊补处的泥垢，油垢和铁锈，仔细检查有无起层、裂纹、夹砂、气孔和缩孔等缺陷。

如有缺陷，必须用砂轮或电弧气刨铲除。

磨损的部位必须用砂轮磨去硬化层，因为硬化层的金属对裂纹十分敏感。

焊接时尽量减少基体金属受热，采取措施为尽可能地接头的冷却。

因此，用短弧，直流反极性、跳焊、短段焊、间隙焊，脉冲焊等工艺措施，以减少碳化物的析出，采用小线能量焊。

焊后为消除应力，可用尖锤锤击焊接区，为使熔敷金属得到奥氏体组织，锤击后要迅速将焊接区进行喷水冷却。

锰钢焊接工艺流程

锰钢焊接工艺流程Welding manganese steel is a complex process that requires careful attention to detail in order to achieve a successful outcome. 锰钢焊接是一个复杂的过程，需要认真的细节处理才能取得成功的结果。

First and foremost, it is important to properly prepare the manganese steel before welding. This includes cleaning the surface to remove any contaminants that could affect the quality of the weld. Additionally, it is essential to preheat the steel to reduce the risk of cracking during the welding process. 首先，重要的是在焊接之前正确准备好锰钢。

这包括清洁表面以去除可能影响焊接质量的任何污染物。

此外，预热钢材以减少焊接过程中开裂的风险是必不可少的。

When it comes to choosing a welding method for manganese steel, it is important to consider the specific requirements of the project. Some common methods for welding manganese steel include shielded metal arc welding (SMAW), gas metal arc welding (GMAW), and flux-cored arc welding (FCAW). Each method has its own advantages and limitations, so it is important to select the one that is best suited for the job at hand. 在选择锰钢焊接方法时，重要的是考虑项目的具体要求。

大型挖掘机铲斗高锰钢焊接工艺的研究

中，常遇到高锰钢磨损件的补焊、经高锰钢构件的焊接以及高锰钢与结构钢、耐磨钢的焊接等问题。
ＷｅｄｎｇＴｅｈｌｇｆＨｉｈａａｅｅＳｅｌＡｐｐｉｄｉｌｉｃｎｏｏｙｏｇＭｇｎｓｔｅｌｅｎＢｕｃｅｆＬａｇｇｅｋｔｏｒｅＤｉｇｒ
ＫＯＮＧＨａ —ｗａｇ‘ＬＩＬａ－ｎ￣ｌｎ，Ｕｎｐｉｇ
摘要：高锰钢在较大的冲击载荷或接触应力作用下，其表层迅速产生｝．硬化，ｓＹ￣－－生成高密度位错和形变孪晶，产生高耐磨的表面层，内层奥氏体仍保持着良好的韧性。当焊接、切割、碳弧气刨等工序使高锰钢再次加
热，易使碳化物沿晶界析出，而使其热影响区失去韧性而变脆。本文通过对大型挖掘机铲斗材料和结构的极从研究，定出既能保证焊接接头质量又经济的大型挖掘机铲斗的高锰钢焊接工艺。制关键词：高锰铜；工硬化；接性；加焊大型挖掘机铲斗中图分类号：Ｇ４Ｔ１５文献标识码：Ａ文章编号：６４６９（０２Ｏ — ０８０１７ — ６４２１）１０２ — ４
ＡｂｓｒｔＴｈｓｆｃｗｉｈｔａｃ：ｅｕｒａｅｔｈｉｈｇｗｅｒ￣ｓｓａｃｆｒｍｅｕｅｔｌｒｅｉａｉｉｔｎｅｏｄｎｄｒｈｅａｇｒｍｐａｔｏｄｒｏｔｃｓｒｓｂｅａｕｅｈｗｏｒｃｌａｏｃｎａｔｔｅｓｃｓｔｅｋｈａｄｅｉｇｒｐｉｙｘｓｓｔｅｈｉｈｄｅｓｔｉｌｃｔｏｎｅｏｒａｉｎｔｎｆｒｎｔＨｆｅｆｈｇａａｅｅｓｅ１Ｔｈｎｔｒａｒｎｎａｄｌｅｉｔ，ｈｇｎｉｙｄｓｏａｉｎａｄｄｆｍｔｏｗｉｏｍｓｏｈｅｓｒａｅｏｉｈｍｇｎｓｔｅ．ｅｉｅｎｌａｔｎｉｅｅｍａｎｓｏｄｔｕｇｎｅｓＴｐｏｅｓｆｗｅｄｉｃｔｉｇｎｃｒｏａｅｇｕｇｎｇｕｓｅｔｒｉｇｏｏｈｓ．ｈｅｒｃｓｏｌｎｇ，ｕｔｎａｄａｂｎｒｏｉｍａｅｔｅｈｉｈｍａｇｎｅｅｔｅｈｅｔｎｋｈｇｎａｓｓｅｌａｉｇａａｎ，ｈｎｔａｂｉｓｅｓｌｅｉｔｔｄａｏｇｃｙｔｌｂｎ￣，ｈｅｈａｆｅｅｏｅｌｓｓｔｕｈｎｓｎｅｏｒｔｌ．ｎｔｉｇｉｔｅｈｅｃｒｄｅｉａｉｐｒｃｐｉｅｌｎｒｓａｏｕｄａｔｅｔａｆｃｔｄｚｎｏｅｏｇｅｓａｄｂｃｍｅｂｉｔｅＩｈｓｙａｐａｅ，ｈｏｈｈｅｓｕｎｔｅｍａｅｉｌａｄｓｒｃｕｅｆｌｒｅｄｉｇｒｂｋｔｔｃｎｏｃｗｅｄｎｅｈｌｇｓｗｏｋｄｏｏｐｒｔｒｕｇｔｔｄｙｏｈｔｒａｎｔｕｔｒａａｇｇｅｕｃｅ，ｈｅｅｏｍｉｌｉｇｔｃｎｏｏｙｗａｒｅｕｔｆｒｐｒｄｃｉｇｈｉｈｑｕｌｔａｇｅｄｉｇｒｂｋｔｏｕｎｇａｉｌｒｇｅｕｃｅ．ｙ

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高锰钢的焊接工艺
介绍
高锰钢是一种具有高强度和耐磨性的特殊钢材，常用于制造机械零件、工具和耐磨构件等。

在进行高锰钢的焊接时，需要采取特定的工艺和措施，以确保焊接接头的质量和性能。

焊接前准备
在进行高锰钢的焊接之前，需要进行充分的准备工作，包括材料准备和设备准备。

材料准备
选择合适的高锰钢焊接材料，确保其符合焊接要求，并具有良好的可焊性和相容性。

材料准备还包括对焊接材料进行清洁和除锈处理，以确保焊接接头的质量。

设备准备
选择适合高锰钢焊接的设备，包括焊接机、电极、焊丝等。

确保所有焊接设备都经过良好的维护，并具备稳定的电力供应和良好的接地条件。

焊接工艺
高锰钢的焊接工艺与普通钢的焊接工艺有所不同，需要采取一
些特定的措施以确保焊接接头的质量和性能。

选择适当的焊接方法
高锰钢的焊接方法可以选择电弧焊、气焊、激光焊等，根据具
体情况选择适合的焊接方法。

其中，电弧焊是常用的焊接方法，可
以分为手工电弧焊和自动电弧焊。

控制焊接参数
在进行高锰钢的焊接时，需要控制好焊接参数，包括焊接电流、焊接电压、焊接速度等。

合理的焊接参数可以保证焊接接头的质量
和性能。

采用预热和后热处理
高锰钢的焊接过程中容易产生焊接应力和氢裂纹等问题，为了
避免这些问题的发生，可以采用预热和后热处理的方法。

预热可以
减少焊接应力，后热处理可以消除氢裂纹。

进行焊接试验和检测
在完成高锰钢的焊接后，应进行焊接试验和检测，以确保焊接接头的质量和性能。

常用的焊接试验和检测方法包括断口观察、硬度测试、X射线检测等。

结论
高锰钢的焊接工艺需要采取特定的工艺和措施，以确保焊接接头的质量和性能。

选择适当的焊接方法、控制好焊接参数、采用预热和后热处理，以及进行焊接试验和检测，都是保证高锰钢焊接质量的关键步骤。

以上为高锰钢的焊接工艺文档的内容。
