Mn13高锰钢焊接工艺
13MnNiMoNbR钢焊接工艺
表 ２ １ Ｍ ｎ Ｍｏ ｂ 力 学 性 能 ３ Ｎｉ Ｎ Ｒ
厚度／ ｍｍ
常 温 ３０ ５ ℃ ３０ ５ ℃ ≤１０ ０ ≤１ｏ ｏ ≤ １０ ０
Ｒ／ ａ ＭＰ
５０～ ２ ７ ７０ ≥５ ０ １ ６９ １
Ｒ／ ａ ＭＰ
≥３ ０ ９ ≥３ ３ ３ ４４ ３
摘要 ： 介绍 了大厚度压力容器用高强钢 １ Ｍ ＮＭｏ ｂ ３ ｎ ｉ Ｎ Ｒ母材性 能及焊 接性能分 析试验 、 焊接 材料对 比选择 和焊接接头 的力学性能检验结果 ， 制定 了用 １ Ｍ ＮＭｏ ｂ ３ ｎ ｉ Ｎ Ｒ钢制造大 型压 力容器的焊接工艺要点 。 关键词 ：３ ｎ ｉ Ｎ Ｒ钢 ； １ Ｍ ＮＭｏ ｂ 焊接工艺 ； 压力 容器
表 １ １ Ｍｎ Ｍｏ ｂ 母 材 化 学 成 分 （ 量 分 数 ， ） ３ Ｎｉ Ｎ Ｒ 质 ％
Ｃ Ｍｎ Ｓ ｉ Ｍｏ Ｎ ｂ Ｃ ｒ Ｎ ｊ Ｓ Ｐ 备 注
≤０ １ １２ ． ５ ．Ｏ～１６ Ｏ １ Ｏ ５ Ｏ ２ ０ ４ ． ｏ ０ ０ ０ ０ ２ ０ ４ Ｏ ６ ．Ｏ ． ５～ ．Ｏ ．Ｏ～ ．０ Ｏ ｏ ５～ ．２ ．０～ ．０ ．０～１ｏ ≤０ ０ ５ ．ｏ ．２ ≤０ ０ ５ 标 准 ．２ ０ １ ．５ １ ３ ．９ ０ ３ ．７ Ｏ ３ ．１ ＯＯ ９ ． １ Ｏ ３ ．５ Ｏ８ ．９ Ｏｏ５ ００２ ．ｏ ． １ 复 检
Ａｂｓｒ ｔ： ｉ ｒｉｌ ｓ ｉ ｒ ｄ ｅ ｈｅ ａ ｅ ｍｅ ａ ｐ ｏ ｅ ｔ ｆ １ ｎ Ｍ ｏ ｔ ａｃ Ｔｈ ｓａ ｔｃｅ ｈａ ｎｔｏ ｕｃ ｄ ｔ ｂ ｓ ｔｌ ｒ ｐ ｒｙ ｏ ３Ｍ Ｎｉ ＮｂＲ ａ ｒ ｔ ｅ ｓ ｄ ｆｒ ｈ ａ ｙ ｄｅ ｄ ｈａ ｄ ｓｅ ｌｕ ｅ ｏ ｅ ｖ

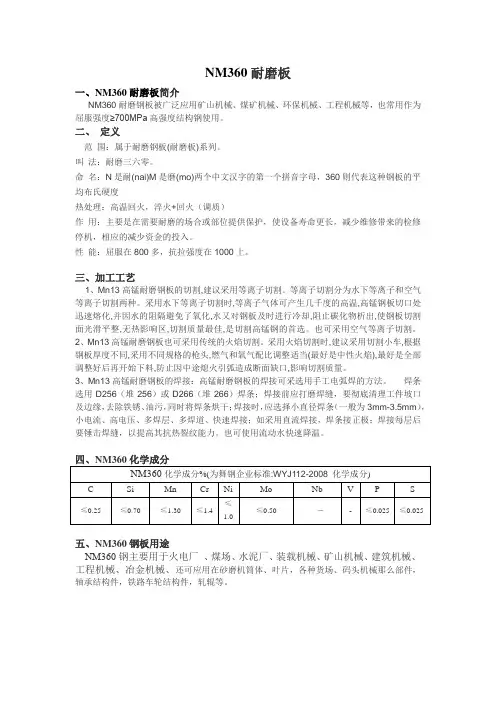

NM360简介
NM360耐磨板一、NM360耐磨板简介NM360耐磨钢板被广泛应用矿山机械、煤矿机械、环保机械、工程机械等，也常用作为屈服强度≥700MPa高强度结构钢使用。
二、定义范围：属于耐磨钢板(耐磨板)系列。
叫法：耐磨三六零。
命名：N是耐(nai)M是磨(mo)两个中文汉字的第一个拼音字母，360则代表这种钢板的平均布氏硬度热处理：高温回火，淬火+回火（调质）作用：主要是在需要耐磨的场合或部位提供保护，使设备寿命更长，减少维修带来的检修停机，相应的减少资金的投入。
性能：屈服在800多，抗拉强度在1000上。
三、加工工艺1、Mn13高锰耐磨钢板的切割,建议采用等离子切割。
等离子切割分为水下等离子和空气等离子切割两种。
采用水下等离子切割时,等离子气体可产生几千度的高温,高锰钢板切口处迅速熔化,并因水的阻隔避免了氧化,水又对钢板及时进行冷却,阻止碳化物析出,使钢板切割面光滑平整,无热影响区,切割质量最佳,是切割高锰钢的首选。
也可采用空气等离子切割。
2、Mn13高锰耐磨钢板也可采用传统的火焰切割。
采用火焰切割时,建议采用切割小车,根据钢板厚度不同,采用不同规格的枪头,燃气和氧气配比调整适当(最好是中性火焰),最好是全部调整好后再开始下料,防止因中途熄火引弧造成断面缺口,影响切割质量。
3、Mn13高锰耐磨钢板的焊接：高锰耐磨钢板的焊接可采选用手工电弧焊的方法。
焊条选用D256（堆256）或D266（堆266）焊条；焊接前应打磨焊缝，要彻底清理工件坡口及边缘，去除铁锈、油污，同时将焊条烘干；焊接时，应选择小直径焊条（一般为3mm-3.5mm），小电流、高电压、多焊层、多焊道、快速焊接；如采用直流焊接，焊条接正极；焊接每层后要锤击焊缝，以提高其抗热裂纹能力。
也可使用流动水快速降温。
四、NM360化学成分NM360化学成分%(为舞钢企业标准:WYJ112-2008 化学成分)C Si Mn Cr Ni Mo Nb V P S≤0.25 ≤0.70 ≤1.30 ≤1.4 ≤1.0≤0.50 －- ≤0.025 ≤0.025五、NM360钢板用途NM360钢主要用于火电厂、煤场、水泥厂、装载机械、矿山机械、建筑机械、工程机械、冶金机械、还可应用在砂磨机筒体、叶片，各种货场、码头机械那么部件，轴承结构件，铁路车轮结构件，轧辊等。
NN13耐磨板,NN13耐磨板规格表,NN13耐磨板化学成分
NM13耐磨板用途：1）火电厂：中速磨煤机筒体衬板，风机叶轮窝壳，除尘器入口烟道，灰渣导管，斗轮机衬板，分离器连接管，碎煤机衬板，煤斗及破碎机衬板，燃烧器烧嘴，落煤斗和漏斗衬板，空预器支架护瓦，分离器导向叶片。
上述零部件对耐磨钢板的硬度和耐磨强度没太高的要求，可以用材质为NM360/400厚度6-10mm的耐磨钢板。
2）煤场：送料槽及漏斗内衬，料斗衬套，风机叶片，推料机底板，旋风收尘器、焦炭导向器衬板，球磨机内衬，钻头稳定器，螺旋加料器料钟及基座，揉捏机铲斗内衬，环形送料器、翻斗车底板。
煤场作业环境恶劣，对耐磨钢板的耐腐蚀性和耐磨强度有一定的要求，推荐使用材质为NM400/450 HARDOX400厚度8-26mm的耐磨钢板。
3）水泥厂：溜槽内衬，末端衬套，旋风收尘器，选粉机叶片和导向叶片，风扇叶片及内衬，回收斗内衬，螺旋输送机底板，管道组件，熔块冷却盘内衬，输送槽衬板。
这些部件也需要耐磨性、耐腐蚀性要好一点的耐磨钢板，可以用材质为NM360/400 HARDOX400厚度8-30mmd 聊城泰佑启金属0635-777-9210 139-69-55-8118的耐磨钢板。
4）装载机械：卸轧机链板，料斗衬板，抓斗刃板，自动翻斗车翻斗板，自卸车车身。
这就需要耐磨强度和硬度极高的耐磨钢板，建议使用材质为NM500 HARDOX450/500厚度在25-45MM的耐磨钢板。
5）矿山机械：矿料、石料破碎机衬板、叶片，输送机衬板、挡板。
此类部件需极高的耐磨性，可用材质为NM450/500 HARDOX450/500厚度在10-30mm的耐磨钢板。
6）建筑机械：水泥推料机齿板，混凝土搅拌楼、搅拌机衬板，除尘器衬板，制砖机模具板。
推荐使用材质为NM360/400厚度10-30mm的耐磨钢板。
7）工程机械：装载机、推土机、挖掘机铲斗板、侧刃板、斗底板、刀片、旋挖钻机钻杆。
此类机械需要特别强硬和耐磨强度极高的耐磨钢板，可用材质为NM500 HARDOX500/550/600厚度在20-60mm的高强度耐磨钢板。
高锰钢的焊接工艺
高锰钢的焊接工艺介绍高锰钢是一种具有高强度和耐磨性的特殊钢材，常用于制造机械零件、工具和耐磨构件等。
在进行高锰钢的焊接时，需要采取特定的工艺和措施，以确保焊接接头的质量和性能。
焊接前准备在进行高锰钢的焊接之前，需要进行充分的准备工作，包括材料准备和设备准备。
材料准备选择合适的高锰钢焊接材料，确保其符合焊接要求，并具有良好的可焊性和相容性。
材料准备还包括对焊接材料进行清洁和除锈处理，以确保焊接接头的质量。
设备准备选择适合高锰钢焊接的设备，包括焊接机、电极、焊丝等。
确保所有焊接设备都经过良好的维护，并具备稳定的电力供应和良好的接地条件。
焊接工艺高锰钢的焊接工艺与普通钢的焊接工艺有所不同，需要采取一些特定的措施以确保焊接接头的质量和性能。
选择适当的焊接方法高锰钢的焊接方法可以选择电弧焊、气焊、激光焊等，根据具体情况选择适合的焊接方法。
其中，电弧焊是常用的焊接方法，可以分为手工电弧焊和自动电弧焊。
控制焊接参数在进行高锰钢的焊接时，需要控制好焊接参数，包括焊接电流、焊接电压、焊接速度等。
合理的焊接参数可以保证焊接接头的质量和性能。
采用预热和后热处理高锰钢的焊接过程中容易产生焊接应力和氢裂纹等问题，为了避免这些问题的发生，可以采用预热和后热处理的方法。
预热可以减少焊接应力，后热处理可以消除氢裂纹。
进行焊接试验和检测在完成高锰钢的焊接后，应进行焊接试验和检测，以确保焊接接头的质量和性能。
常用的焊接试验和检测方法包括断口观察、硬度测试、X射线检测等。
结论高锰钢的焊接工艺需要采取特定的工艺和措施，以确保焊接接头的质量和性能。
选择适当的焊接方法、控制好焊接参数、采用预热和后热处理，以及进行焊接试验和检测，都是保证高锰钢焊接质量的关键步骤。
以上为高锰钢的焊接工艺文档的内容。
Mn13高锰低磁性钢板
Mn13高锰低磁性钢板一：Mn13简介四：Ｍｎ１３特点Mn13是高锰耐磨钢(HIGH MANGANESE STELL )是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。
高锰钢最大的特点有两个:一是外来冲击越大，其自身表层耐磨性越高;二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。
Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。
传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。
Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。
五：Ｍｎ１３标准标准型的Mn13高锰钢又称Hadfield钢，是由英国人Hadfield于1882年发明的。
其相关的国家标准和国际标准如下:我国高锰钢铸件的国家标准(GB/T5680-2010)牌号有:ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5;美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有:ASTM-A(UNS-J91109)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、ASTM-E-2(UNS-J91339)、ASTM-F(说明:如果用户无其它要求,一般供给钢号A铸件);日本高锰钢铸件国家标准[JISG5131(1991)]牌号有:SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21;俄罗斯铸造高锰钢标准ΓOCT977-1988钢号有:110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、130Γ14 XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:1999(E)]牌号有:GX120MnMo7-1、GX110MnMo13-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17-2。
Mn13技术协议Mn13高锰钢特点Mn13机械性能
Mn13技术协议Mn13高锰钢特点Mn13机械性能
Mn13高锰钢的特点：一是外来冲击载荷越大，其自身表层耐磨性越高；二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。
Mn13高锰耐磨钢板交货状态：固溶热处理
Mn13高锰耐磨钢板化学成分
Mn13钢板标准要求化学成分
Mn13高锰钢化学成分成品分析
Mn13高锰耐磨钢板力学性能
Mn13钢标准要求力学性能
Mn13高锰钢机械性能
Mn13钢板为奥氏体加工硬化钢，在遭受震动或物料强冲击后具有高水平的耐磨损的特性，在冲击载荷磨损工况下使用，具有表面奥氏体组织形变诱发马氏体相变的特性，表层硬度和强度随着组织的相强变化、位错强化而急剧提高，但是其基体内层组织仍然为奥氏体，仍具有较高的塑韧性。
高锰耐磨钢Mn13是抵抗强冲击、大压力物料磨损等耐磨材料中的有效客观选择，具有其它耐磨材料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬化，表面硬度由HB200迅速提升到HB500以上，从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。
mn13高锰钢热处理工艺
Mn13高锰钢的铸态处理组织中除奥氏体相外，还有析出的碳化物。
为获得高韧性，必须予以热处理，以消除铸态组织中晶内和晶界上的碳化物。
Mn13高锰钢的含碳量通常为1.3%左右，要消除其铸态组织的碳化物，需将钢加热到1000℃以上，并保温适当时间，使其碳化物完全溶解，随后迅速冷却，这种热处理通常称为水韧处理。
水韧温度取决于铸钢成分，通常为1000～1100℃。
过高的水韧温度会导致铸件表面严重脱碳，而且奥氏体晶粒中和晶界上将析出共晶碳化物。
由于共晶碳化物是不能通过重新热处理来消除的脆性相，应尽量避免产生。
Mn13高锰钢铸件在入炉之前，铸件表面的粘砂、披缝和浇注冒口要清理干净。
粘砂对铸件加热或冷却都有隔热作用，使铸件加热和入水后的冷却不均匀，严重粘砂会降低铸件入水后的冷却速度，造成晶界碳化物重新析出。
披缝较薄，在热处理加热时会产生脱碳，水淬后转变成马氏体，马氏体相变体积膨胀，可能会使铸件基体受到拉应力而开裂。
Mn13高锰钢导热系数低，100℃以下为碳钢的1/4～1/6，600℃时为碳钢的1/2～5/7。
高锰钢的热膨胀系数大，为碳钢的2倍，500℃以上时更大。
虽然铸件在低温加热过程中无相变应力产生，但加热到300℃以上后会出现晶内和晶界上脆性碳化物增多的现象，有时会发生珠光体转变。
Mn13高锰钢辙叉结构复杂，同一铸件壁厚相差悬殊，铸件本身存在不小的铸造应力。
在热处理的加热或冷却过程中不同部位存在较大的温差，会产生热应力。
这样，热应力和铸造应力叠加，使辙叉产生裂纹。
因此，必须控制Mn13高锰钢辙叉的入炉温度和加热速度。
Mn13高锰钢辙叉的热处理分冷辙叉处理和热辙叉处理。
对于热辙叉，如果装入同一窑的所有辙叉的装窑温度基本和窑温一致，则这种工艺可以节约能源，提高效率。
但在实际生产中装窑温度很难与窑温一致，且相差较大，主要原因有：不同炉次的辙叉开箱水爆后在同一窑中进行热处理，造成同一窑中辙叉的初始温度不同；由于连续生产，每天窑的初始温度也不尽相同；季节性的温度变化导致辙叉与窑的温度变化较大；辙叉在窑内的排序不同会造成一定的温差。
13MnNiMoR 钢焊接工艺
措施 ， 以减少 产生 冷裂 纹 的可能性 。 １ Ｍｎ ｉ Ｒ钢 中 含 有一 定 量 的 Ｃ 、 ｏ Ｎ ３ Ｎ Ｍｏ ｒ Ｍ 、 ｂ等 强碳 化物 形成 元素 ， 而使其 焊接 接头 的过 热 区具 从
生与 用 产 应
雹珲榱
第０ ４卷
有一定 程度 的再热 裂纹（ 亦称 消除应 力 热处 理裂 纹） 敏 感 性 。 保证 焊 接 接 头质 量 ， 为 通常 在 焊后 无 损检
用性 能 。
接管 与 壳 体 Ｄ类 焊 接接 头 等其 他接 头 采用 焊条 电 弧 焊 。 弧 焊 焊 材 为 ： 丝 Ｈ１ Ｍｎ Ｎｉ Ａ， 剂 埋 焊 ０ ２ Ｍｏ 焊
Ｓ １ １焊丝直 径 ５ ｉ； 条电弧焊 ， Ｊ０ ， ｍｌ焊 ｌ 焊材 Ｊ０Ｎ ， ６７ ｉ 焊 条 直径 ４ｍ ５ｍｉ。 接 材 料 熔 敷 金 属 化 学 ｍ、 ｌ 焊 ｌ
ｌ１ 母 材 性 能 －
Ｇ ７ ３ ２ ０ 《锅 炉 和 压 力 容 器 用 钢 板 》中 的 Ｂ ｌ— ０ ８ ｌＭｎ ｉ ｏ ３ Ｎ Ｍ Ｒ母材化 学成 分见表 １ 力学性 能 见表 ２ ， ， 其金相 组织为 ： 珠光体＋ 贝氏体 ， 脆性转变 温度 删
一
１２ 焊 接 性 ．
根 据 国 际焊 接 学会 （ Ｗ） 当量 计算 公 式 可 计 Ｉ 碳 Ｉ
选 择 了 埋 弧 焊 、 条 电 弧 焊 两 种 方 法 用 于 高 压 汽 包 焊
的焊接 。 其中壳体 Ａ、 Ｂ类 焊接接头主要采用Ｍｎ ｉ Ｒ钢 焊接 材料 的选择 主要 考 虑化 学 ３ Ｎ Ｍ０
成 分 与 母 材 匹 配 ， 满 足 力 学 性 能 和 其 他 性 能 或 使 并
收稿 日期 ：０ ０ ０ — ６ ２ １— ４ ０ 作者 简 介 ： 李克勇（ ７ 一） 山东平原人， １ １ ， ９ 男， 工程师 ， 学士 ， 主
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Mn13高锰钢焊接工艺
Mn13适用于制作长时间经受高冲击物料磨损的耐磨构件，广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备。
焊接工艺
涟钢MN13等高锰钢系列耐磨钢，可以采用奥氏体不锈钢焊材，如308L、309、310等，并采用合适的焊接工艺，以确保焊缝不存在裂纹等焊接缺陷，形成良好的焊接接头。
焊丝牌号及国标与美标对应关系表
上海频开实业有限公司位于国内现有规模较大的钢材市场——乐从钢铁世界，供应高锰耐磨钢Mn13，厚度4-25mm可选。
其他主营产品有高强度钢板、工程机械用钢、汽车大梁钢、冷轧高强车厢板、耐候钢、耐酸钢，常备万吨库存，品种规格全。
是集原材料供应、加工与物流配送于一体的现代化企业。
