变压器保险的选择文档
楼主说的是400kvA的变压器吧，额定电压应该是10kv/0.4kv，熔丝配置有这样一个原则，100kvA以下的变压器熔丝的额定电流按变压器一次额定电流的2－3倍选择，考虑[wiki]机械[/wiki]强度，最小不得小于10A；100kvA以上的变压器，熔丝的额定电流按变压器额定电流的1.5－2倍来选择。
kvA指的是变压器的视在功率，用S来表示，kw指的是有功功率，用符号P来表示，除此之外还有一个无功功率用Q来表示。
它们的关系用一个直角三角形来表示，视在功率S是三角形的斜边；有功功率是三角形的一个直角边，无功功率是一个直角三角形的直角边。
7 f: b7 l8 L& P" ~* e
S＝IU；P＝cos角度IU；Q＝sin角度IU& Y! |/ Y$ s/ X2 @/ B+ {
400kvA的变压器一次侧额定电流为：I＝S／U＝400／10＝40（A），熔丝可在1.5至2倍来选择，选择75A的即可。
熔体额定电流3、5、7.5、10、20、30、40、50、75、100、150及200A等规格。
7 E W2 [9 w" n( f
低压侧的电流为：I＝400／0.4＝1000A。
3 n! m. \$ ?3 o) d
它们之间有个功率因数，功率因数越大，有功功率减小，无功功率（不做功的损耗）增大。
视在功率是保持不变的。
感性负荷带的越多，则功率因数越低，所以为了改变功率因数，一般在低压侧并联电容器的办法来实现，投入和退出都是用自动控制，将功率因数控制在一定的范围内。
这样的解释不知道楼主是否明白点了，可以去看点电工方面的书。
这是基础方面的。
怎样选择配电变压器的保险丝容量?
答:选择配电变压器的一次、二次保险丝容量时，应按下列要求选用:
(1)变压器一次保险丝是作为变压器内部故障保护用的。
其容量应按变压器一次额定电流的1.5~3倍来选择。
考虑到熔丝的机械强度一般高压保险丝不小于10A。
(2)变压器二次保险是作为变压器过载，二次短路保护时用的。
二次保险的容量应按二次额定电流选择。
保证变压器既不影响出力，又不使变压器过载或因二次短路而烧毁为原则。
变压器保险丝的选用
熔丝配置有这样一个原则，100kVA以下的变压器熔丝的额定电流按变压器一次额定电流的2－3倍选择，考虑机械强度，最小不得小于10A；100kVA以上的变压器，熔丝的额定电流按变压器额定电流的1.5－2倍来选择。
变压器的容量有20kVA、20kVA、
50kVA、80kVA、100kVA、125kVA、160kVA、200kVA、250kVA、315kVA、400kVA等。
例：有一台400kVA变压器，高压10kV，低压 0.38kV，高压端跌落保险的保险丝最大多少A，低压部分最大承载电流为多少A。
额定电压是10kV/0.4kV， kVA是变压器的视在功率，用S来表示，kw指的是有功功率，用符号P来表示，还有一个无功功率用Q来表示。
它们的关系用一个直角三角形来表示，视在功率S是三角形的斜边；有功功率是三角形的一个直角边，无功功率是一个直角三角形的直角边。
视在功率Se＝√3IeUe；则400kVA的变压器一次侧额定电流为：Ie＝Se／√3Ue＝400／1.732×10＝23.1（A），熔丝可在1.5至2倍来选择，选择50至75A的即可。
熔体额定电流3、5、7.5、10、20、30、40、50、75、100、150及200A等规格。
低压侧的电流为：I＝400／1.732×0.4＝577.4A。

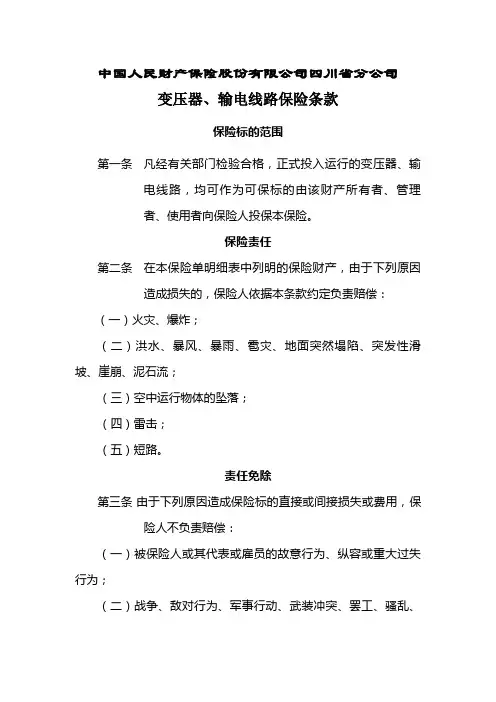

变压器、输电线路保险
中国人民财产保险股份有限公司四川省分公司变压器、输电线路保险条款保险标的范围第一条凡经有关部门检验合格，正式投入运行的变压器、输电线路，均可作为可保标的由该财产所有者、管理者、使用者向保险人投保本保险。
保险责任第二条在本保险单明细表中列明的保险财产，由于下列原因造成损失的，保险人依据本条款约定负责赔偿：（一）火灾、爆炸；（二）洪水、暴风、暴雨、雹灾、地面突然塌陷、突发性滑坡、崖崩、泥石流；（三）空中运行物体的坠落；（四）雷击；（五）短路。
责任免除第三条由于下列原因造成保险标的直接或间接损失或费用，保险人不负责赔偿：（一）被保险人或其代表或雇员的故意行为、纵容或重大过失行为；（二）战争、敌对行为、军事行动、武装冲突、罢工、骚乱、暴动、盗窃、抢劫，恐怖行为；（三）政府有关当局的没收、征用；（四）地震；（五）非专业人员私自拆、装卸变压器及输电线路；（六）由于自身老化、朽蚀及自然损耗；（七）超规定负荷运行所致的烧损。
第四条保险人对下列损失和费用也不负责赔偿：（一）保险标的遭受保险事故引起的各种间接损失、费用及第三者责任；（二）超过规定使用年限的保险标的；（三）保险标的没有进行正常的维修、调试或在维修、调试期间发生的损失；（四）保险标的存放非原使用位臵而发生的损失。
（五）其它不属于保险责任范围内的一切损失。
保险金额第五条保险金额由被保险人按账面原值或原值加成确定，也可按照投保时重臵价值或其他方式协商确定。
保险标的的保险价值是保险标的出险时的重臵价值。
投保人、被保险人义务第六条投保人应当履行如实告知义务，如实回答保险人就保险标的或者被保险人的有关情况提出的询问，主动告之投保标的的重要风险情况。
第七条投保人应按书面约定如期交付保险费，未按书面约定交付保险费的，保险人不承担赔偿责任。
第八条被保险人应遵守电业管理部门安全使用变压器、输电线路的技术规定，切实做好安全防灾工作。
第九条在本保险合同期限内，保险重要事项变更或保险标的危险程度变化的，被保险人应及时书面通知保险人办理批改手续；对风险增加而应加收的保险费亦应在约定期内按时交付。
应该怎样去选择变压器的熔丝
如没有特性曲线可按以下规定选用：
①一次熔丝的额定电流按变压器额定电流的倍数选定，10-100kVA变压器为1-3倍；100kVA 以上变压器为1.5-2倍。
干式变压器温控器
②多台变压器共用一组熔丝时，其熔丝的额定电流按照各变压器额定电流之和的1.0-1.5倍选用。
③二次熔丝的额定电流按变压器二次额定电流选用。
④单台电动机的专用变压器，考虑起动电流的影响，二次熔丝额定电流可按变压器额定电流的
1.3倍选用。
⑤熔丝的选定应考虑上下级保护的配合。
高压熔丝的选择
高压熔丝的最大规格不宜超过40A，规格越大，故障熔断时间越长。
根据熔丝的熔断特性曲线，在0.1秒内使熔丝熔断的电流应不小于其额定电流的20倍：即短路点发生在分支干线处时，短路电流可能达到800A时才会在0.1秒内熔断。
熔丝在0.5秒内熔断的电流于是熔丝额定电流的4倍即160A。
低压熔丝的选择
变压器低压侧熔丝可按变送器的额定电流或过负荷能力来选择，一般按过负荷20%选择。
对于分支线上或重合保险的熔丝选择，要保证各熔丝相互之间的选择性。
两级保护之间，熔丝的额定电流最少应相差一级。
装在变送器高压侧的熔断器，应与供电线路的继电保护装置相互配合。
熔丝的熔断时间应小于电源侧的继电保护的动作时间。
变压器保险的选择文档
楼主说的是400kvA的变压器吧，额定电压应该是10kv/0.4kv，熔丝配置有这样一个原则，100kvA以下的变压器熔丝的额定电流按变压器一次额定电流的2－3倍选择，考虑[wiki]机械[/wiki]强度，最小不得小于10A；100kvA以上的变压器，熔丝的额定电流按变压器额定电流的1.5－2倍来选择。
kvA指的是变压器的视在功率，用S来表示，kw指的是有功功率，用符号P来表示，除此之外还有一个无功功率用Q来表示。
它们的关系用一个直角三角形来表示，视在功率S是三角形的斜边；有功功率是三角形的一个直角边，无功功率是一个直角三角形的直角边。
7 f: b7 l8 L& P" ~* eS＝IU；P＝cos角度IU；Q＝sin角度IU& Y! |/ Y$ s/ X2 @/ B+ {400kvA的变压器一次侧额定电流为：I＝S／U＝400／10＝40（A），熔丝可在1.5至2倍来选择，选择75A的即可。
熔体额定电流3、5、7.5、10、20、30、40、50、75、100、150及200A等规格。
7 E W2 [9 w" n( f低压侧的电流为：I＝400／0.4＝1000A。
3 n! m. \$ ?3 o) d它们之间有个功率因数，功率因数越大，有功功率减小，无功功率（不做功的损耗）增大。
视在功率是保持不变的。
感性负荷带的越多，则功率因数越低，所以为了改变功率因数，一般在低压侧并联电容器的办法来实现，投入和退出都是用自动控制，将功率因数控制在一定的范围内。
这样的解释不知道楼主是否明白点了，可以去看点电工方面的书。
这是基础方面的。
怎样选择配电变压器的保险丝容量?答:选择配电变压器的一次、二次保险丝容量时，应按下列要求选用:(1)变压器一次保险丝是作为变压器内部故障保护用的。
其容量应按变压器一次额定电流的1.5~3倍来选择。
考虑到熔丝的机械强度一般高压保险丝不小于10A。
高(低)压熔断器及熔丝选择标准
熔丝额定电流（A）
额定电流（A）
熔丝额定电流（A）
5
0.48
3
7.2
7.5
0.296
3
14.4
15
0.58
3
14.4
15
15
1.44
3
21.6
25
0.87
3
21.6
25
20
1.92
3
28.8
30
1.16
3
28.8
30
25
2.4
5
35
45
1.45
3
35
45
30
2.88
19.24
30
288
280
11.54
15
288
280
240
23.1
45
345
400
13.85
20
345
400
315
30
50
451
500
18.5
30
451
500
560
53.87
60
806
800
32.4
50
806
800
5
43.2
45
1.78
5
43.2
45
50
4.81
7.5
72
75
2.89
5
72
75
75
7.21
10
108
120
4.34
7.5
108
120
100
9.62
15
144
150
5.8
10
变压器保险丝的选用
变压器保险丝的选用
包括变压器保险丝的特性、分类及选用原则等
一、变压器保险丝的特性
1.变压器保险丝是高度可靠的电气安全器件，具有快速切断负载电流的能力，具有过载、过热、短路等功能，可以保护变压器安全运行。
2.变压器保险丝有优良的绝缘性能，能有效抑制变压器在超负荷条件下产生的电磁干扰。
3.变压器保险丝具有良好的热稳定性，通过改变和调节保险丝触点的温升分布，可以更加精确地控制变压器运行的湿度和温度。
二、变压器保险丝分类
1.按热机构分：变压器保险丝可以分为普通型保险丝和温度保护型保险丝。
普通型保险丝按功率分为大功率型、中功率型及小功率型。
温度保护型保险丝具有温升环和可调节内阻的功能，它可以自行检测变压器的温升率。
2.按工作电压分：变压器保险丝可分为低压次电流保护型、中压次电流保护型和高压次电流保护型。
变压器保险丝的选用
变压器保险丝的选用首先，我们来了解一下保险丝的基本原理。
保险丝是一种用来保护电路的安全装置，它能在电流超过一定值的时候迅速熔断以保护电路不受损坏。
保险丝的基本结构包括导体、保护体和熔断体。
当电流通过保险丝时，保险丝中的熔断体会发生电热效应，使得熔断体升温并最终熔断，从而切断电流。
不同规格的保险丝有不同的额定电流，选择合适的保险丝能保证变压器在正常工作范围内不受过大的电流冲击。
在选择变压器保险丝时，需要考虑以下几个因素：1.额定电流：保险丝的额定电流决定了它所能承受的最大电流值。
所选的保险丝额定电流应该等于或略大于变压器的额定电流。
一般来说，保险丝的额定电流应该选取比变压器额定电流略大一些，以保证变压器正常工作时不会频繁熔断。
2.熔断特性：保险丝的熔断特性可以分为快熔断和慢熔断两种。
快熔断保险丝在电流超过额定电流时能够迅速熔断，适用于对电流冲击比较敏感的电路。
慢熔断保险丝则在电流超过额定电流时会有一定的延迟才会熔断，适用于对短时过电流容忍度较高的电路。
根据变压器的实际需要选择合适的熔断特性的保险丝。
3.工作环境：变压器工作环境的温度和湿度条件也需要考虑。
在高温环境中，保险丝的额定电流需要进行降额处理，以确保保险丝能够正常工作。
另外，一些特殊环境下可能需要使用防爆保险丝，以保证变压器的安全运行。
4.安全性能：选择的保险丝应具备良好的安全性能，能够可靠地熔断电流并防止引发火灾或电路故障。
一般来说，可靠的保险丝应具备过流保护、过温保护、高电压保护等功能。
除了以上提到的因素，根据实际需要还可以考虑其他因素，如保险丝的材质、安装方式、价格等。
选择适合的保险丝能够有效地保护变压器，延长其使用寿命，并减少故障发生的可能性。
综上所述，变压器保险丝的选用应根据变压器的额定电流、熔断特性、工作环境和安全性能等因素进行考虑。
合理选择保险丝能够保护变压器的正常工作，并提高其安全性和可靠性。
同时，在选择保险丝时还需要考虑成本、维修与更换的便利性等因素，以取得最佳的效果。
10kV配电变压器保护配置的选择
10kV配电变压器保护配置的选择发表时间：2019-12-11T15:59:30.717Z 来源：《河南电力》2019年6期作者：章大伟[导读] 10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
（衢州供电公司浙江衢州 324000）摘要：10kV配变的保护配置基本上有负荷开关、负荷开关-熔断器组合、断路器等。
负荷开关投资费用相对小，但不能开断短路电流，不能隔离故障变压器；断路器性能优良，但须配置继电保护装置，投资费用高，使用复杂，大多使用在用户高配室中，适用于重要负荷区域；负荷开关-熔断器组合可以克服负荷开关不能开断短路电流的缺点，造价不高，能满足实际运行的需要，此配置作为配变的保护方式之一，在配电室中应用最为广泛。
本文选取衢州城区配网系统两台变压器的保护方式为典型实例，探讨了其保护配置的特点，简要地分析了其配置方式的合理性，供配电网设计和运检人员借鉴和参考。
关键词：配置方案；配变；负荷开关；断路器；熔断器引言衢州市城区现已投运的配电供电网络主要有环网供电单元（环网站、配电室、厢式变电站）和终端用户高配室，其配电变压器的保护配置主要有两种：负荷开关-熔断器组合配置，如使用在信安电力环网站信飞Q5250和信安Q5256间隔、东城华庭配电室、东方香舍配电室、铭豪公一、二变等等；断路器加装继电保护装置的配置，如使用在行政高配室（用户）、东方广场1#高配室（用户）等等。
无论在哪种供电方式中，在配电变压器发生短路故障时，保护装置应能快速可靠地切除故障，保护主线和其他配变的安全。
如何因地制宜更加合理地配置配变的保护方式，对10kV配电网的可靠性、经济性、安全性是非常重要的。
1 10kV配变开关设备的配置10kV配变保护装置配置应坚持安全可靠、经济适用的原则，要充分利用各种开关设备的功能，使配变的供电可靠性最高。
开关设备选择是配变保护配置的基础，根据现场环境条件和供电要求确定其型式和参数，保证设备正常运行时开关安全可靠，配电变压器故障时能快速切断故障，并在技术合理的情况下力求经济，而且应便于安装维修。
30kva变压器保险丝的额定电流
30kVA变压器保险丝的额定电流一、概述变压器是电力系统中不可或缺的设备，它起着调节电压、传输电能的重要作用。
在变压器的使用过程中，为了保证设备运行的安全可靠，需要在合适的位置设置相应的保护装置，其中保险丝作为一种常见的保护装置，在变压器中也扮演着重要的角色。
本文将重点讨论30kVA 变压器保险丝的额定电流以及相关知识。
二、30kVA变压器保险丝的意义1. 保护变压器在30kVA变压器中，保险丝作为一种短路保护装置，其作用是在电路发生短路或过载时迅速切断电源，避免设备损坏或事故发生。
保险丝的选择和使用对于保证变压器的安全运行至关重要。
2. 限制电流30kVA变压器保险丝的额定电流是指在正常工作情况下，保险丝能够持续通过的最大电流值。
通过额定电流的设定，可以限制电路中的电流，在一定程度上保护设备和线路，避免过载或短路的发生。
三、30kVA变压器保险丝的额定电流计算保险丝的额定电流需要根据变压器的额定容量、短路电流和环境温度等因素来进行计算。
1. 变压器额定容量30kVA变压器的额定容量为30千伏安，即变压器可以持续输出的最大功率。
2. 短路电流变压器在短路情况下会产生瞬时短路电流，这时保险丝需要迅速切断电流，以防止设备和线路受到损坏。
短路电流是保险丝额定电流的重要参数之一。
3. 环境温度环境温度对保险丝的额定电流也有一定影响。
一般情况下，高温环境会使保险丝的导线温度升高，因此在设计保险丝的时候需要考虑环境温度对保险丝性能的影响。
四、30kVA变压器保险丝的选择和安装在选择和安装30kVA变压器保险丝时需要注意以下问题：1. 选择合适的额定电流根据前面所述的计算方法，需要选择符合30kVA变压器额定容量和短路电流的保险丝额定电流，以保证在正常工作情况下稳定运行，并在短路时迅速切断电源。
2. 保险丝的安装位置保险丝应当安装在电路中的合适位置，以便在出现故障时能够迅速切断电源，保护设备和线路。
应当避免保险丝安装在过于潮湿或高温的环境中，以免影响保险丝的性能。
变压器跌落保险高压熔丝的选择
变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。
I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。
在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。
农村配电网使用的跌落式熔断器。
存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。
甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。
这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。
为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。
小容量的变压器，一般采用熔断器保护。
低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。
变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。
按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。
熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。
也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。
熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。
《保险丝选型手册》word版
保险丝的应用指南目录一．保险丝的基本工作原理二．管状保险丝的分类三．选择保险丝的十个要素四．小型管状保险丝的测试要求五．小型管状保险丝的安全认证一. 保险丝的基本原理-----------------------------------------------1．结构：在电路过电流保护元件中最常用的就是小型管状保险丝，它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的，其外壳部份的作用是支撑和联接，大多数保险丝的外型是圆柱形的，即所称为管状的；关键的功能是由内部的熔体所决定的。
2．功能：保险丝是串联在电路中的，一般要求其电阻要小（功耗要小），因此当电路正常工作时，保险丝只相当于一根导线，能够长时间稳定的使用；由于电源或外部干扰而发生电流波动时，保险丝也能承受一定范围的过载；只有当电路中出现较大的过载电流--故障或短路--时，保险丝才会动作，通过断开电流来保护电路的安全。
3．原理：保险丝通电时因电流转换的热量会使熔体的温度上升，在负载正常工作电流或允许的过载电流时，电流所产生的热量和通过熔体，壳体和周围环境所幅射，对流和传导等方式散发的热量能逐步达到平衡；如果散热速度跟不上发热时，这些热量就会在熔体上逐部积蓄，使熔体温度上升，一旦温度达到和超过熔体材料的熔点就会使它熔化，从而断开电流，起到安全保护的作用。
4．名词术语：额定电流：保险丝的公称工作电流，代号：In额定电压：保险丝的公称工作电压，代号：Un电压降：额定电流下保险丝两端的电压降，代号：Ud冷电阻：保险丝不工作时本身的电阻值，代号：Rn过载能力：保险丝能长期工作的过载电流（有些品种能在高温条件下）熔断特性：保险丝工作的性能指标--负载电流和熔断时间两者的函数关系，即时间/电流特性 (也称为安-秒特性）。
通常有两种表达方法：----熔断特性曲线：以负载电流为X座标，熔断时间为Y座标，由保险丝在不同电流负载下的平均熔断时间座标点连成的曲线。
