4-6-10KV线路过电流保护

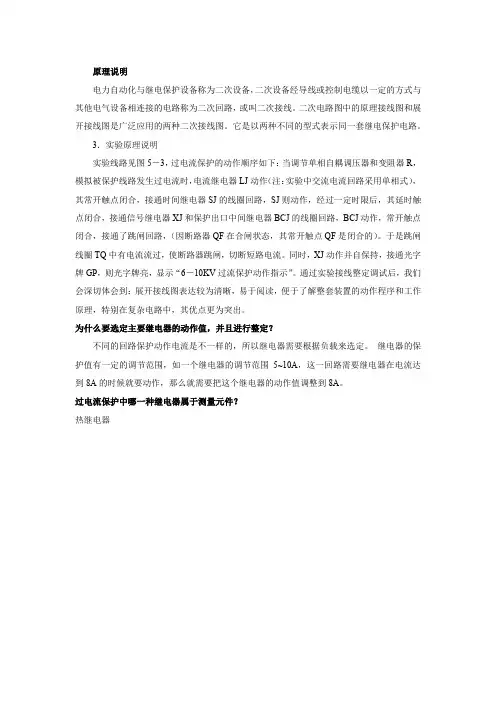

继电保护6-10KV过电流实验原理
电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回路，或叫二次接线。
二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。
它是以两种不同的型式表示同一套继电保护电路。
3．实验原理说明实验线路见图5－3，过电流保护的动作顺序如下：当调节单相自耦调压器和变阻器R，模拟被保护线路发生过电流时，电流继电器LJ动作（注：实验中交流电流回路采用单相式），其常开触点闭合，接通时间继电器SJ的线圈回路，SJ则动作，经过一定时限后，其延时触点闭合，接通信号继电器XJ和保护出口中间继电器BCJ的线圈回路，BCJ动作，常开触点闭合，接通了跳闸回路，（因断路器QF在合闸状态，其常开触点QF是闭合的）。
于是跳闸线圈TQ中有电流流过，使断路器跳闸，切断短路电流。
同时，XJ动作并自保持，接通光字牌GP，则光字牌亮，显示“6－10KV过流保护动作指示”。
通过实验接线整定调试后，我们会深切体会到：展开接线图表达较为清晰，易于阅读，便于了解整套装置的动作程序和工作原理，特别在复杂电路中，其优点更为突出。
为什么要选定主要继电器的动作值，并且进行整定？不同的回路保护动作电流是不一样的，所以继电器需要根据负载来选定。
继电器的保护值有一定的调节范围，如一个继电器的调节范围5~10A，这一回路需要继电器在电流达到8A的时候就要动作，那么就需要把这个继电器的动作值调整到8A。
过电流保护中哪一种继电器属于测量元件？热继电器电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回路，或叫二次接线。
二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。
它是以两种不同的型式表示同一套继电保护电路。
3．实验原理说明实验线路见图5－3，过电流保护的动作顺序如下：当调节单相自耦调压器和变阻器R，模拟被保护线路发生过电流时，电流继电器LJ动作（注：实验中交流电流回路采用单相式），其常开触点闭合，接通时间继电器SJ的线圈回路，SJ则动作，经过一定时限后，其延时触点闭合，接通信号继电器XJ和保护出口中间继电器BCJ的线圈回路，BCJ动作，常开触点闭合，接通了跳闸回路，（因断路器QF在合闸状态，其常开触点QF是闭合的）。

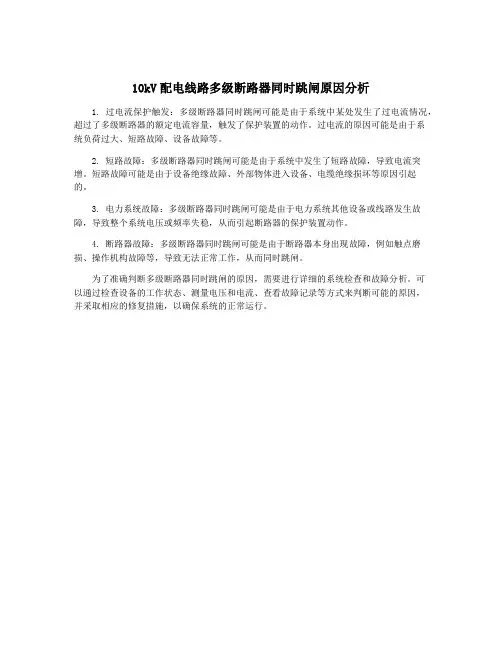

10kV配电线路多级断路器同时跳闸原因分析
10kV配电线路多级断路器同时跳闸原因分析
1. 过电流保护触发：多级断路器同时跳闸可能是由于系统中某处发生了过电流情况，超过了多级断路器的额定电流容量，触发了保护装置的动作。
过电流的原因可能是由于系
统负荷过大、短路故障、设备故障等。
2. 短路故障：多级断路器同时跳闸可能是由于系统中发生了短路故障，导致电流突增。
短路故障可能是由于设备绝缘故障、外部物体进入设备、电缆绝缘损坏等原因引起
的。
3. 电力系统故障：多级断路器同时跳闸可能是由于电力系统其他设备或线路发生故障，导致整个系统电压或频率失稳，从而引起断路器的保护装置动作。
4. 断路器故障：多级断路器同时跳闸可能是由于断路器本身出现故障，例如触点磨损、操作机构故障等，导致无法正常工作，从而同时跳闸。
为了准确判断多级断路器同时跳闸的原因，需要进行详细的系统检查和故障分析。
可
以通过检查设备的工作状态、测量电压和电流、查看故障记录等方式来判断可能的原因，
并采取相应的修复措施，以确保系统的正常运行。
10kV线路过电流保护的整定与校核
10kV线路过电流保护的整定与校核摘要：电力系统是指以电能的生产，转换，配送，分配和使用为目的的各类电气设备，它们根据一定的技术与经济需求，而有机地组合在一起的一个联合系统。
10kV配电线路结构比较复杂，其中有的是用户专线，而用户专线只连接极少的用户群体；有的呈现出放射形状，在同一线路上，有数十个乃至数百个变电所在线路的支路上相连。
10kV线路的长度差别很大，从数十米到数十公里不等，有的线路上还连接着一个小的客户变电站或一个区域的开关变电站。
10kV输电线路是电力系统中不可忽视的重要组成部分。
1.10kV线路过电流保护的研究背景随着继电保护的发展状态和电力系统的发展，科学家们对继电保护持续地提出了新的要求，而其中，电力电子技术的发展、计算机技术的发展以及通信技术的发展又一次给继电保护技术的发展注入了新的活力。
我国的电脑继电保护技术研究早在70年代后期就已经开始，其中高校科研院所居于领导地位。
而在1984年，我国研制成功了一台输送线路的微机保护装置，这也是我国在国产输送线路的微机保护装置上的一个开始，到了20世纪90年代，我国的继电保护技术已经完全进入到了微机保护的时代。
2.研究10kV线路过电流保护目的和意义2.1研究过电流保护的目的过电流保护指的是在超过预先预定规定的某个数值时，保护装置检测并启动，并通过时间来保证动作的选择性，从而使断路器跳闸或发出相应的报警信号。
它具有大的整定电流和快速动作的特性，常用电磁型电流继电器，常用的短路保护元件为保险丝。
10kV配电线路的结构较为复杂，部分线路为用户专线，而用户专线仅与很小一部分用户群相连接；有的呈现出放射形状，在同一条线路上连接几十台变压器甚至上百台变压器在线路的分支上。
10kV线路长度可以从几十米到几十千米有着很大的区别，还有的线路上连接的有小型的用户变电站或者一个地区的开关变电站。
10kV线路在整个配电网中有着不可忽略的作用。
10kV线路过电流保护主要保护电路太大了过载保护跳闸或者熔断，保护整个电路不损坏，或者人触电不会造成太大的伤害。
10千伏线路保护定值简单整定方法
10千伏线路保护定值简单整定方法1、过流保护定值整定：过流保护定值整定原则是按躲过线路最大负荷电流整定二次定值=1.2（可靠系数）×1.3（自启动系数）×最大负荷电流÷电流互感器变比÷0.95（返回系数）（1）如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5最大负荷电流=1600×0.8（因不知道线路最大负荷电流暂定为变压器容量为1600千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=68安过流二次定值=1.2×1.3×68÷30÷0.95=3.54安时间定值=0.5秒(估算)（2）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安最大负荷电流=1000×0.8（因不知道线路最大负荷电流暂定为变压器容量为1000千伏安的0.8倍）÷1.732÷10×0.92（功率因数）=42.5安二次定值=1.2×1.3×42.5÷30÷0.95=2.33安时间定值=0.3秒（与开关站线路定值有时间差）2、速断保护定值整定：速断保护定值整定原则是躲过线路末端最大短路电流整定的，按线路阻抗值计算，因不知道线路阻抗，按经验值估算速断二次定值=3×过流二次定值如：10千伏开关站其中1条10千伏线路所带变压器容量为1600千伏安，电流互感器变比150/5速断二次定值=3×过流二次定值=3×3.54=10.62安时间定值=0.2秒（柱上断路器线路定值有时间差）（3）带保护柱上断路器的10千伏线路，电流互感器变比150/5，如所带变压器容量为1000千伏安速断二次定值=3×过流二次定值=3×2.33=6.99安时间定值=0秒（柱上断路器线路定值有时间差）以上只是估算，具体要以设计院或电业局计算为准，请指正。
10KV电力线路继电保护设计
10KV电力线路继电保护设计继电保护设计是电力系统中非常重要的一环，它的主要作用是在出现故障时，及时将故障切除，保护电力系统的安全和可靠运行。
本文将针对10KV电力线路进行继电保护设计，并详细介绍其主要的保护措施。
首先，在10KV电力线路中，常见的故障有短路故障和接地故障。
因此，为了保护线路的安全，必须采取相应的保护措施。
针对短路故障，一般可以采用过电流保护和瞬时过电流保护两种方式进行保护。
过电流保护主要是通过电流互感器检测电流的大小，并与预设的动作值进行比较，当电流超过预设值时，保护装置将切断故障电流，以免对线路和设备造成更大的损害。
而瞬时过电流保护则是通过检测瞬时电流的变化率，当电流变化超过预设值时，保护装置将对故障电流进行切除。
这两种保护方式可以相互配合，既可以保证对大电流故障的有效保护，又可以对小电流故障进行及时切除。
另外，对于接地故障，一般采用零序电流保护和差动保护进行保护。
零序电流保护是通过检测电流的零序成分来判断接地故障的发生。
当接地电流超过预设值时，保护装置将切断故障区域电流，保护线路和设备的安全。
差动保护则是将线路的输入和输出电流进行比较，当存在电流差异时，即表示发生了故障，保护装置将切断故障电流。
这两种保护方式可以相互配合，既可以保证对接地故障的有效保护，又可以减少误动作。
除了上述的基本保护措施外，还可以根据实际情况选择其他保护措施。
比如，可以增加过电压保护来保护线路免受过电压冲击的影响，可以增加频率保护来保护线路免受频率异常的影响，还可以增加跳闸保护来保护线路免受其他线路跳闸的影响等等。
这些额外的保护措施可以根据实际情况进行选择和设计。
综上所述，10KV电力线路的继电保护设计需要考虑到短路故障和接地故障，并采取过电流保护、瞬时过电流保护、零序电流保护和差动保护等多种保护措施。
同时，还可以根据实际情况选择其他的保护措施，以提高线路的安全性和可靠性。
在设计过程中还需考虑保护装置的选择和设置、保护装置的参数设置以及保护装置之间的互锁等问题，以确保保护系统的有效运行。
10kV线路过电流保护原理接线图资料
1.2展开接线图 3．安装接线图 安装接线图是控制、保护等屏（台）制造厂生产加工和现场安装施工用 的图纸，也是运行试验、检修等的主要参考图纸，是根据展开接线图绘 制的。安装接线图包括屏面布置图、屏背面接线图和端子排图几个组成 部分，简单介绍如下。 （ 1 ）屏面布置图 屏面布置图是指从屏的正面看将各安装设备和仪表的实际安装位置按比 例画出的正视图，它是屏背面接线图的依据。 （2）屏背面接线图 屏背面接线图是指从屏的背面看的、表明屏内设备在屏背面的引出端子 之间的连接情况以及端子与端子排之间连接关系的图。屏背面接线图是 以屏面布置图为基础，以展开接线图为依据绘制的接线图。
（4）整套保护装置动作分析如下：当线路发生短路时，电 流互感器TA1的一次侧有短路电流流过，其二次侧绕组流过 相应电流入，电流继电器KA1或KA2动作。在直流回路中， 短路相电流继电器KA1或KA2的动合触点闭合，接通时间继 电器KT的线圈回路，KT延时 闭合的动合触点经一定时限后闭合，接通断路器跳闸回路 （断路器动合辅助触点在断路器QF合闸时是闭合的），断 路器跳闸线圈YT和信号继电器KS线圈中有电流流过， 使断路器跳闸，切断故障线路，同时信号继电器KS动作发 出信号并掉牌。在信号回路中的带自保持的动合触点闭合， 光字牌点亮，显示“掉牌未复归”灯光信号。
变压器有哪些保护,10KV、35KV、110KV线路都有那些保护？
变压器有哪些保护，10KV、35KV、110KV线路都有那些保护？
高压线路的继电保护主要为三段式：
对于高压侧为6～10KV的车间变电所主变压器来说，通常装设有带时限的过电流保护；如过电流保护动作时间大于0.5～0.7s时，还应装设电流速断保护。
容量在800KV〃A及以上的油浸式变压器和400KV〃A及以上的车间内油浸式变压器，按规定应装设瓦斯保护（又称气体继电保护）。
容量在400KV〃A及以上的变压器，当数台并列运行或单台运行并作为其它负荷的备用电源时，应根据可能过负荷的情况装设过负荷保护。
过负荷保护及瓦斯保护在轻微故障时（通称“轻瓦斯”），动作于信号，而其它保护包括瓦斯保护在严重故障时（通称“重瓦斯”），一般均动作于跳闸。
对于高压侧为35KV及以上的工厂总降压变电所主变压器来说，也应装设过电流保护、电流速断保护和瓦斯保护；在有可能过负荷时，也需装设过负荷保护。
但是如果单台运行的变压器容量在10000KV〃A及以上和并列运行的变压器每台容量在6300KV〃A及以上时，则要求装设纵联差动保护来取代电流速断保护。
继电保护基础知识
二 、 单侧电源电网相间短 路的电流保护
13
一、三段式电流保护
一）无时限电流速断保护（电流I段）
不带时限（只有继电器本身固有动作时间） 的瞬动电流保护。 保护的动作电流按躲过被保护线路外部短路 的最大短路电流来整定，以满足选择性。 I I ( 3) 1、动作电流： I op K I 1 kel k 1. max
*三段式零序电流保护接线类于三段式电 流保护，只是继电器引入的是零序电流。
20
二、中性点非直接接地电网
一）中性点不接地电网
1、单相接地故障特点 电网各处故障相对地电压为零，非故障 相对地电压升高至电网线电压，电网中出 现大小等于电网正常时相电压的零序电压 非故障线路保护安装处，流过本线路的 零序电容电流方向由母线指向非故障线路， 超前零序电压90°；故障线路保护安装处 流过所有非故障元件的零序电容电流之和， 数值较大，方向由故障线路指向母线，滞 后零序电压90° 21
三）定时限过流保护（电流III段）
动作电流按躲过最大负荷电流来整定，并以 时限来保证动作选择性 III K III rel K ss I L. m ax 1、动作电流：I op
2、动作时间： t1III
K re III t2 t
3、保护灵敏度： ( 2) ( 3) I 3 I k 1. min k 1. min 近后备： K sIII 1.3 ~ 1.5 . min III II
3、接地保护 绝缘监视装置 反应稳态3次谐波分量的接地保护 反应暂态零序电流的保护等
25
四 电力系统的主设备保护
26
一、电力变压器保护
一）差动保护
基于比较变压器各侧的电流大小和相位的原 理构成 1、差动保护的不平衡电流 理论上当变压器正常运行或是差动保护区外 故障时，流入差动继电器的电流应为零，但实际流 过差动继电器的电流为不平衡电流 变压器总的不平衡电流：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四、6~10KV线路过电流保护实验
一、实验目的
1、掌握过流保护的电路原理，深入认识继电保护、自动装置的二次原理接线图和展开接线图。
2、学会识别本实验中继电保护实际设备与原理接线图和展开接线图的对应关系，为以后各项实验打下良好的基础。
3、进行实际接线操作, 掌握过流保护的整定调试和动作试验方法。
二、预习与思考
1、参阅有关教材做好预习，根据本次实验内容，参考图5－1、图5－2设计并绘制过电流保护实验接线图，参照图5－3。
2、为什么要选定主要继电器的动作值，并且进行整定？
3、过电流保护中哪一种继电器属于测量元件？
三、原理说明
电力自动化与继电保护设备称为二次设备，二次设备经导线或控制电缆以一定的方式与其他电气设备相连接的电路称为二次回路，或叫二次接线。
二次电路图中的原理接线图和展开接线图是广泛应用的两种二次接线图。
它是以两种不同的型式表示同一套继电保护电路。
1、原理接线图
原理接线图用来表示继电保护和自动装置的工作原理。
所有的电器都以整体的形式绘在一张图上，相互联系的电流回路、电压电路和直流回路都综合在一起，为了表明这种回路对一次回路的作用，将一次回路的有关部分也
画在原理接线图里，这样就能对这个回路有一个明确的整体概念。
图5—1表示6~10KV线路的过电流保护原理接线图，这也是最基本的继电保护电路。
从图中可以看出，整套保护装置由五只继电器组成，电流继电器3、4的线圈接于A、C两相电流互感器的二次线圈回路中，即两相两继电器式接线。
当发生三相短路或任意两相短路时，流过继电器的电流超过整定值，其常开触点闭合，接通了时间继电器5的线圈回路，直流电源电压加在时间继电器5的线圈上，使其起动，经过一定时限后其延时触点闭合，接通信号继电器6和保护出口中间继电器7的线圈回路、二继电器同时起动，信号继电器6触点闭合，发出6－10KV过流保护动作信号并自保持，中间继电器7起动后把断路器的辅助触点8和跳闸线圈9二者串联接到直流电源中，跳闸线圈9通电，跳闸电铁磁励磁，脱扣机构动作，使断路器跳闸，切断故障电路，断路器1跳闸后，辅助触点8分开，切断跳闸回路。
原理接线图主要用来表示继电保护和自动装置的工作原理和构成这套装置所需要的设备，它可作为二次回路设计的原始依据。
由于原理接线图上各元件之间的联系是用整体连接表示的，没有画出它们的内部接线和引出端子的编号、回路的编号；直流仅标明电源的极性，没有标出从何熔断器下引出；信号部分在图中仅标出“至信号”，无具体接线。
因此，只有原理接线图是不能进行二次回路施工的，还要其他一些二次图纸配合才可，而展开接线图就是其中的一种。
2、展开接线图
展开接线图是将整个电路图按交流电流回路、交流电压回路和直流回路分别画成几个彼此独立的部分，仪表和电器的电流线圈、电压线圈和触点要分开画在不同的回路里，为了避免混淆，属于同一元件的线圈和触点采用相同的文字符号。
展开接线图一般是分成交流电流回路、交流电压回路、直流操作回路和信号回路等几个主要组成部分。
每一部分又分成若干行，交流回路按a、b、c的相序，直流回路按继电器的动作顺序各行从上至下排列。
每一行中各元件的线圈和触点按实际连接顺序排列，每一回路的右侧标有文字说明。
展开接线图中的图形符号和文字标号是按国家统一规定的图形符号和文字标号来表示的。
1—断路器；2—电流互感器；3、4—电流继电器；5—时间继电器；
6—信号继电器；7—保护出口中间继电器；8－断路器的辅助触点；9—跳闸线圈。
二次接线图中所有开关电器和继电器的触点都按照它们的正常状态来表示，即指开关电器在非动作状态和继电器线圈断电的状态。
因此，所谓的常开（动合）触点就是继电器线圈不通电时，该触点
断开，常闭（动断）触点则相反。
图5—2是根据图5—1所示的原理接线图而绘制的展开接线图。
左侧是保护回路展开图，右侧是示意图。
从中可看出，展开接线图由交流电流回路、
直流操作回路和信号回路三部分组成。
交流电流回路由电流互感器1LH 的二次绕组供电，电流互感器仅装在A 、C 两相上，其二次绕组各接入一个电流继电器线圈，然后用一根公共线引回构成不完全星形接线。
A411、C411和N411为回路编号。
图5—2 6~10KV 线路过电流保护展开图
QS —隔离开关；QF —断路器；1LH 、2LH —电流互感器；1LJ 、2LJ —电流继电器； SJ —时间继电器；XJ —信号继电器；BCJ －保护出口中间继电器；TQ —跳闸线圈。
直流操作回路中，画在两侧的竖线表示正、负电源，向上的箭头及编号101和102表示它们分别是从控制回路（＋）（－）的熔断器FU 1和FU 2下面引来。
横线条中上面两行为时间继电器起动回路，第三行为信号继电器和中间继电器起动回路，第四行为信号指示回路，第五行为跳闸回路。
3．实验原理说明
1LH 1LHa
1LHb
A411
1LJ
C411
2LJ
N411
信号回路
保护出口电动分闸回路
信号继电器中间继电器回路时间继电器 回路
直流操作回路
路示意图
A相过流
C相过流公共线交流电流回路
保护表计
实验线路见图5－3，过电流保护的动作顺序如下：当调节单相自耦调压器和变阻器R，模拟被保护线路发生过电流时，电流继电器LJ动作（注：实验中交流电流回路采用单相式），其常开触点闭合，接通时间继电器SJ的线圈回路，SJ则动作，经过一定时限后，其延时触点闭合，接通信号继电器XJ和保护出口中间继电器BCJ的线圈回路，BCJ动作，常开触点闭合，接通了跳闸回路，（因断路器QF在合闸状态，其常开触点QF是闭合的）。
于是跳闸线圈TQ中有电流流过，使断路器跳闸，切断短路电流。
同时，XJ动作并自保持，接通光字牌GP，则光字牌亮，显示“6－10KV过流保护动作指示”。
通过实验接线整定调试后，我们会深切体会到：展开接线图表达较为清晰，易于阅读，便于了解整套装置的动作程序和工作原理，特别在复杂电路中，其优点更为突出。
四、实验设备
五、实验步骤和要求
1、选择电流继电器的动作值（确定线圈接线方式）和时间继电器的动作时限。
（例：设额定运行时的工作电流为3A，选择DL－24C/6型电流继电器，整定动作值4.2A；选择DS－22型时间继电器整定动作时限2.5S；也可根据老师要求进行整定。
）
2、参照实验指导书中实验一和实验二的调试方法分别对电流继电器和时间继电器进行元件整定调试。
3、按图5—3过电流保护实验接线图进行接线。
4、将单相调压器，变流器，限流电阻，交流电流表等连接组成电流形成回路，将电流输出端接入电流继电器的线圈。
5、检查上述接线和设备，确定无误后，根据实验原理说明加入电流，进行保护动作试验，并认真观察动作过程，做好记录，深入理解各个继电器在该保护电路中的作用和动作次序。
六、注意事项
注意事项详见操作规程，希望每一位学生集中思想，注意观察，确保实验操作过程中的每一个环节的正确性和安全性。
图5—3 6~10KV线路过电流保护实验接线图
直流操作电源
保
护
操
作
及
信
号
回
路
数字式电秒表
I II III
QF
LJ
(a)模拟主线路（一相）交流电流回路
过电流保护
保护出口及主
断路器分闸
过电流保护
动作指示
信号继电器指
示灯回路
信号继电器复
归回路
直流回路
(b)
七、实验报告
1、本内容安装调试及动作试验结束后要认真进行分析总结，按实验报告要求及时写出过电流保护的实验报告。
2、叙述过电流保护整定，试验的操作步骤。
3、分析说明过电流保护装置的实际应用和保护范围。
4、通过本实验谈谈你对实际设备与原理接线图和展开接线图对应关系的认识。
5、书面解答本实验的思考题。
表5－1。
