113 冷却塔避雷针安装措施
避雷针的正确安装方法
避雷针的正确安装方法
避雷针是一种用来保护建筑物和设备免受雷击伤害的重要设备，正确安装避雷针对于保障人身和财产安全至关重要。
下面，我们将介绍避雷针的正确安装方法，希望能对大家有所帮助。
首先，选择安装位置。
避雷针的安装位置应选择在建筑物最高点，以确保其能够吸引到雷电，同时也要考虑周围的环境，避免有高大的建筑物、树木等会影响到其避雷效果。
其次，准备安装材料。
在安装避雷针之前，需要准备好所需的安装材料，包括避雷针本身、接地装置、导线等。
这些材料应该是符合国家标准的，确保安装的质量和可靠性。
然后，进行土建工程。
在选择好安装位置后，需要进行土建工程，包括在建筑物上安装支架，确保避雷针能够稳固地安装在建筑物上。
同时，还需要进行接地装置的安装，确保避雷针能够有效地将雷电引入地下。
接着，进行避雷针的安装。
在完成土建工程后，就可以进行避雷针的安装了。
安装时需要注意避雷针的立柱与支架的连接，确保其稳固可靠。
同时，还需要将导线连接到避雷针上，并将其引入地下的接地装置中。
最后，进行安装检查。
在完成避雷针的安装后，需要进行安装检查，确保避雷针安装的质量和可靠性。
检查时需要注意避雷针的连接是否牢固，导线是否连接正确，以及接地装置是否符合要求。
总之，避雷针的正确安装方法是非常重要的，只有正确安装了避雷针，才能有效地保护建筑物和设备免受雷击伤害。
希望以上内容能够对大家有所帮助，谢谢阅读！。
避雷针的安装要点以及安装方法
避雷针的安装要点以及安装方法（一）接地体的安装1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
（2）垂直接地体的间距不应小于其长度的3~5倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
（3）除环形接地体外，接地体埋设位置应在距建筑物3m以外。
距建筑物出入口或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度的沥青层，其宽度应超过接地装置2m。
（4）接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等。
（5）外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实。
（6）接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。
自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。
2、人工接地体安装：（1）接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管子歪斜，也可以加工成扁尖形；遇土质很硬时，可将尖端加工成圆锥形。
如选用角钢时，应采用不小于40mm*40mm*4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
（2）沟槽开挖：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8~1m，宽为0.5m的构槽，沟顶部稍宽，底部渐窄，沟底如有石子应清除。
（3）安装接地体（极）：构槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。
先将接地体放在沟槽的中心线上，打入地下。
一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面600mm时停止打入。
避雷针塔安装方法措施
一、防雷避雷针安装设计施工依据●GB50057-1994 《建筑物防雷设计规范》（2010年版）●GB50343-2012 《建筑物电子信息系统防雷技术规范》●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》●IEC 61024 《建筑物防雷》●GB50165-92 《古建筑木结构维护与加固技术规范》●GB/T 50314 《智能建筑设计标准》●YD/T926-1~3 《大楼综合布线总规范》●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》●《防雷减灾管理办法》●99D-501-1 《建筑物防雷设施安装》二、整体防雷示意图纸综合防雷系统外部防雷措施内部防雷措施接闪器引下线屏蔽接地装置共用接地系统屏蔽隔离()等电位连接合理布线电涌保护器一、防雷避雷针安装设计施工依据●GB50057-1994 《建筑物防雷设计规范》（2010年版）●GB50343-2012 《建筑物电子信息系统防雷技术规范》●GA267-2000 《计算机信息系统雷电电磁脉冲安全防护规范》●IEC 61024 《建筑物防雷》●GB50165-92 《古建筑木结构维护与加固技术规范》●GB/T 50314 《智能建筑设计标准》●YD/T926-1~3 《大楼综合布线总规范》●GB/T50311 《建筑与建筑群综合布线系统工程设计规范》●《防雷减灾管理办法》●99D-501-1 《建筑物防雷设施安装》二、整体防雷示意图纸综合防雷系统外部防雷措施内部防雷措施接闪器引下线屏蔽接地装置共用接地系统屏蔽隔离()等电位连接合理布线电涌保护器三、避雷针塔安装滚球半径计算法建筑物年预计雷击次数应按下式计算：式中：N—建筑物年预计雷击次数 (次/a)；k—校正系数, 在一般情况下取 1；位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口等处的建筑物，以及特别潮湿的建筑物取 1.5；金属屋面没有接地的砖木结构建筑物取 1.7；位于山顶上或旷野的孤立建筑物取 2；N g—建筑物所处地区雷击大地的年平均密度 (次/km2/a)；A e—与建筑物截收相同雷击次数的等效面积 (km2)。
塔顶安装避雷针施工方案
一、施工准备1. 劳动组织：成立避雷针安装施工小组，明确各成员职责，确保施工顺利进行。
2. 工机具：准备汽车吊、电动扳手、梅花搬手、卷尺、水平尺、线坠、钢卷尺、钢刷、防锈漆、调和漆、焊条等施工工具。
3. 材料准备：根据设计要求，准备符合规格的圆钢或焊接钢管制成的避雷针，直径应符合相关规定；预埋螺栓、地脚螺栓、连接圆钢、焊接材料等。
4. 技术资料：熟悉相关规范、标准，如《建筑物防雷设计规范》、《避雷针安装施工及验收规范》等。
二、操作程序1. 施工现场勘查：对塔顶进行勘查，了解塔顶结构、高度、预埋螺栓位置等，确保避雷针安装位置合理。
2. 避雷针组装：a. 将避雷针各段钢筋架顺序摆放到枕木上，使三根主筋相互对准。
b. 调整三根主筋，使之分别在三条直线上。
反复进行，直至调直。
c. 在避雷针钢筋架每条主筋之间的连接处对称放置2根连接圆钢（加强筋），连接圆钢规格应与下段钢筋架主筋一致。
d. 焊接避雷针钢筋架之间的连接圆钢，除去焊渣，刷涂防锈漆和调和漆各两道。
3. 组立及调整：a. 在避雷针根部用铁线绑扎1~2根枕木，作为配重，以减小避雷针起吊时的倾斜度。
b. 在避雷针绑扎吊绳的钢结构部位绑扎2~3根杉木杆。
c. 在避雷针的适当位置栓绑吊绳和晃绳，尔后进行起吊、就位。
d. 避雷针就位后，调整其垂直度，确保避雷针竖直。
4. 避雷针接地：a. 核实预埋螺栓与避雷针底座螺孔尺寸，允许误差为2mm。
检查预埋螺栓露出基础面高度是否符合规定。
b. 将避雷针底座与预埋螺栓连接，确保连接牢固。
c. 将接地线与避雷针底座连接，接地线应符合规范要求。
5. 验收：a. 检查避雷针安装质量，确保其符合设计要求。
b. 对避雷针接地系统进行检查，确保接地电阻符合规范要求。
三、施工注意事项1. 施工过程中，确保安全，遵守操作规程，防止发生意外事故。
2. 避雷针安装过程中，注意保护塔顶结构，避免损坏。
3. 施工结束后，及时清理施工现场，保持环境整洁。
避雷针的安装方法
避雷针的安装方法
避雷针的安装方法一般步骤如下：
1.选择合适的安装位置：避雷针一般安装在建筑物顶部，尽量选择相对高位和露天区域，并且要远离建筑物及其他障碍物。
2.准备安装工具和材料：安装避雷针需要准备螺丝、螺母、电缆、接地线等工具和材料。
3.安装导线：首先要将导线拉通到避雷针装设点处，导线要保持垂直并且拉紧。
4.安装避雷针支架：将避雷针支架固定在导线上，并且确保支架与建筑物紧密接触，并且垂直于地面。
5.接地处理：保证避雷针的导线和支架都与地面相连，将导线和支架接地线连接到房屋的接地系统上。
6.避雷针安装完毕后，检查固定情况和接地效果是否良好，并且进行合格检查和测试。
请注意，避雷针的安装应由专业人员进行，以确保安全性和有效性。
此外，具体的安装方法还应根据当地的建筑规范和安全标准进行操作。

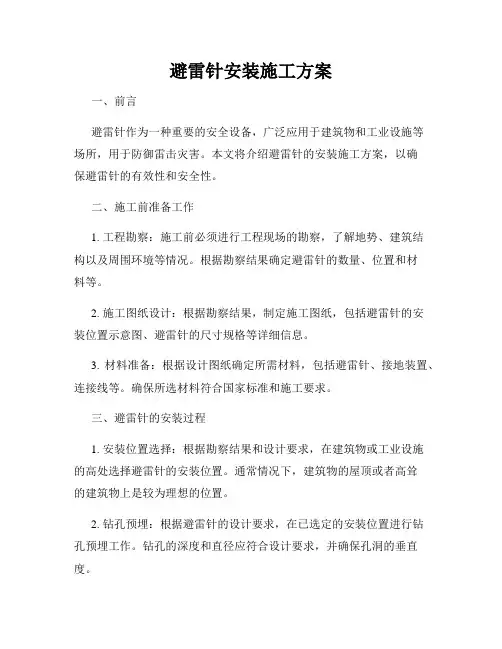

避雷针安装施工方案
避雷针安装施工方案一、前言避雷针作为一种重要的安全设备，广泛应用于建筑物和工业设施等场所，用于防御雷击灾害。
本文将介绍避雷针的安装施工方案，以确保避雷针的有效性和安全性。
二、施工前准备工作1. 工程勘察：施工前必须进行工程现场的勘察，了解地势、建筑结构以及周围环境等情况。
根据勘察结果确定避雷针的数量、位置和材料等。
2. 施工图纸设计：根据勘察结果，制定施工图纸，包括避雷针的安装位置示意图、避雷针的尺寸规格等详细信息。
3. 材料准备：根据设计图纸确定所需材料，包括避雷针、接地装置、连接线等。
确保所选材料符合国家标准和施工要求。
三、避雷针的安装过程1. 安装位置选择：根据勘察结果和设计要求，在建筑物或工业设施的高处选择避雷针的安装位置。
通常情况下，建筑物的屋顶或者高耸的建筑物上是较为理想的位置。
2. 钻孔预埋：根据避雷针的设计要求，在已选定的安装位置进行钻孔预埋工作。
钻孔的深度和直径应符合设计要求，并确保孔洞的垂直度。
3. 固定避雷针：将避雷针插入预埋的钻孔中，通过螺栓或其他固定装置进行牢固固定。
确保避雷针与建筑物之间保持良好的接触。
4. 安装接地装置：避雷针的安全性依赖于接地装置的良好连接。
在避雷针安装完毕后，进行接地装置的安装工作。
将接地装置直接与避雷针连接，并确保接地装置与地面之间的导电性能良好。
5. 连接线的安装：根据设计要求，将避雷针与主体接地系统之间的连接线进行安装。
连接线应采用符合规范要求的导电材料，并确保连接紧固可靠。
四、施工后的测试和验收1. 接地测试：在避雷针安装完毕后，进行接地系统的测试。
通过测试设备对接地装置进行测试，确保接地电阻符合规范要求。
2. 避雷针的外观检查：对已经安装的避雷针进行外观检查，检查其固定是否牢固、表面是否有损坏等情况。
3. 防雷装置的性能测试：对整个防雷装置进行性能测试，包括接地系统的接地电阻测试、导通测试以及防雷效果的评估等。
4. 施工文件的整理和验收：将施工过程中所涉及的所有文件进行整理，并经过相关部门的验收。
避雷针有哪些安装方法
避雷针有哪些安装方法避雷针安装方法尤为重要，如果安装错误，不仅不能防雷，还会引起周边的建筑物受到损坏，当然了也会对人体造成很大的危害，那么避雷针有哪些安装方法?明装避雷带(网)安装：适于安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙(平屋顶)等处。
避雷带在屋面混凝土支座上的安装：避雷带(网)的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
避雷带在女儿墙或天沟支架上的安装：沿女儿墙安装时，应使用支架固定;并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时，应在墙体施工时预留不小于100mmx 100mmx 100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0. 25-0.5m。
直线段支架水平间距为1-1. 5m，垂直间距为1. 5-2m，且支架间距应平均分布。
避雷带(网)在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
避雷带在屋脊或檐口支座、支架上安装：使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体;支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1. 5m，转弯处为0. 25m-0.5m。
引下线的上端与避雷带(网)的交接处，应弯曲成弧形再与避雷带(网)并齐进行搭接焊接。
不同平面的避雷带(网)应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带(网)焊接成一体。
避雷带(网)沿坡形屋面敷设时，应与屋面平行布置避雷带(网)在转角处应随建筑造型弯曲，一般不宜小于90度，弯曲半径不宜小于圆钢直径的10倍，或扁钢宽度的6倍，绝对不能弯成直角。
避雷带通过伸缩沉降缝的做法：应将避雷带向侧面弯成半径为100mm的弧形，且支持卡子中心距建筑物边缘距离减至400mm，可以将避雷带向下部弯曲。
避雷针的安装方法
避雷针的安装方法
避雷针，又名防雷针，是用来保护建筑物、高大树木等避免雷击的装置。
避雷针在现实中应用十分广泛，那么避雷针的安装方法是什么?通过
(2)避雷带避雷带支架采用热镀锌扁钢-40x4
明敷时支架高为15cm，其各支架间距为1m。
(3)避雷带网格间距不超过10×10m或12×8m。
(3)避雷带明敷设时，支持件距离应均匀设置，在每一直线段的间距为1米，偏差为20mm;在直角、转弯处应对称为500mm。
(4)金属门窗与避雷装置连接。
在加工订货金属门窗时就应按要求甩出30cm的扁钢2处，如超过3m时，就需3处连接，以便进行压接或焊接。
(5)避雷带可以暗敷设在建筑物表面的抹灰层内，或直接利用结构钢筋，并应与暗敷的避雷网或楼板的钢筋相焊接。
(6)利用结构圈梁里的主筋或腰筋与预先准备好的约20cm的连接钢筋头焊接成一体，并与柱筋中引下线焊成一个整体。
(7)圈梁内各点引出钢筋头，焊完后，用圆钢(或扁钢)敷设在四周，圈梁内焊接好各点，并与周围各引下线连接后形成环形。
同时在建筑物外沿金属门窗、金属栏杆处甩出30cm长φ16mm镀锌圆钢备用。
(8)屋面高于避雷带的所有金属物体必须与避雷带作可靠保护连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1329
1330
一、工程概况
冷却塔避雷针共12组，均匀安装在照明平台栏杆内侧；避雷针长2.3米，端部成四面锥体，并用80×8扁钢将避雷针环接，与栏杆固定牢固。
工程量具体见图纸S5304-10。
二、施工依据
1．施工图纸《冷却塔避雷装置施工图》，S5304-10。
2．《电气装置安装工程接地装置施工及验收规范》，GB50169-92。
3．《电力建设安全工作规程》。
4．《火电施工质量检验及评定标准》。
三、计量器具、工具、机械
1．计量器具：米尺 5米 1只磁力线坠 1只
2．施工机具：手锤、錾子各 1套平锉、圆锉各 1把
电工工具 1套电气焊工具各1套
3．施工机械：电焊机 1台磨光机 1台
四、施工方案
避雷针在制作厂按要求制作成品，在冷却塔浇灌144.4米至145.0米之前把避雷针固定在栏杆上，底部标高144.4米，并与引下线连接，栏杆施工完后方能进行避雷环线施工。
五、施工工艺流程
（一）准备工作
1．熟悉图纸，进行会审，明确安装方式。
2．领用符合设计、合格的材料。
3．准备合格配套的工具及安全用品。
（二）避雷针制作
1．避雷针采用Φ57×3.5mm2钢管制作，端部制成四面锥体，接合缝用电焊焊实。
尖长为2倍管直径。
2．针体应整齐无弯曲，除锈干净、刷漆完整无滴流、花脸及露刷。
（三）施工工艺要求
1．避雷针与引下线的连接采用搭接焊，其搭接长度是圆钢直径的6倍以上且不少于15cm，焊接必须牢固无虚焊，并符合焊接的有关规定。
2．焊接位置应做防腐处理：表面必须除锈，并去掉焊处残留的焊药。
避雷针与栏杆连接
1331
处的除锈处理与栏杆相同。
3．避雷针安装位置正确无误，垂直无歪斜弯曲，固定牢固可靠。
4．避雷针环线固定点距离少于2米并均匀，安装位置、高度正确。
5．施工过程中造成的建筑物损伤及时修复。
六、施工注意事项
1．严格遵守相应规范、验标施工，加强工艺要求。
2．做好专业间的配合工作，及时收集整理竣工资料。
3．施工前必须进行安全、技术交底，未经交底的人员严禁参加施工。
4．施工现场保持清洁，坚持文明施工。
5．电焊工持证上岗，非电工严禁接线。
七、安全注意事项
1．严格遵守安全规程施工，接受安监人员的监督，坚持安全第一、预防为主的方针。
2．进入施工现场必须正确佩戴安全帽，高空作业时扎好安全带，正确使用合格的劳动防护用品，严禁酒后上岗，带病工作。
3．严禁拆除移动现象的安全设施，危险作业设监护人，杜绝交叉作业。
4．高空作业持有高空作业证。
严禁高空落物及抛掷。
5．未尽事宜严格按《安规》执行。
八、环保注意事项
1．坚持文明施工，现场做到“三无五清”，保护环境奉行预防为主的方针，在施工过程中采取措施，防止和减少粉尘、噪音，禁止随意丢弃垃圾废料，破坏施工区域环境2．在指定地点存放材料，杜绝有污染、破坏性材料的流失及泄露。
3．对施工中所造成影响环境因素及时清除，加强施工人员环境意识，加强对施工过程控制。
九、措施性材料
1．安全绳 200米 2.警戒绳 20米
3．工具包 2只4.安全带 3条
1332。
