8255键盘扫描与LED数码管显示-实验1-2.
运用8255设计的键盘及显示接口-实验报告(含接线图+源程序)
运用8255设计的键盘及显示接口图中用并行接口8255A作为微机与键盘间的接口，采用逐行扫描法识别键。
将键盘中的列与PA0—PA3相连，A口为输出；将行与C口的PC0—PC1相连，C 口为输入口； PB0—PB7与七段代码显示器连接B口为输出。
程序执行过程如下：识别是否有键按下，方法是使PA0一PA3输出全0，读C 口(行值) 中只要有一位为0，就说明有键按下，在检测到有键按下后，延迟一段时间，根据找到的键号，转去执行显示七段代码显示器的程序，这时七段代码显示器就显示与该键相同的数值。
实验步骤8255接口的应用键盘及显示接线图注：圆圈处是要求接的连线。
（1）按图4接线。
（2）输入源程序，汇编、连接后装入系统。
（3）执行程序后，按一下键盘，7段代码就会显示相应的数字。
程序STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSDATA SEGMENTTABLE DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV SI,3000HMOV AL,00HMOV [SI],AL ；清空存放数据的缓冲区MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV DI,3003HMOV AL,81H ；8255方式字定义选择0方式，A口为输出；OUT 63H,AL；B口为输出；C口为输入BEGIN: CALL DIS ；显示七段代码管数据的子程序CALL CLEAR ；七段代码管清0子程序CALL CCSCAN ；检测是否有键按下子程序JNZ INK1 ；JMP BEGININK1: CALL DISCALL DALLY ；子程序为延时，消抖动CALL DALLYCALL CLEARCALL CCSCANJNZ INK2JMP BEGININK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHOUT 60H,ALIN AL,62HTEST AL,01HJNZ LONEMOV AL,00HJMP KCODELONE: TEST AL,02HJNZ NEXTMOV AL,04HKCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AX NEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUM KERR: JMP BEGIN CCSCAN: MOV AL,00HOUT 60H,ALIN AL,62HNOT ALAND AL,03HRET CLEAR: MOV AL,00HOUT 61H,ALRETDIS: PUSH AXMOV SI,3000HMOV DL,0F7HMOV AL,DLAGAIN: OUT 60H,ALMOV AL,[SI]MOV BX,OFFSET TABLE ；取七段代码首址AND AX,00FFHADD BX,AXMOV AL,[BX]OUT 61H,ALCALL DALLYINC SIMOV AL,DLTEST AL,01HJZ OUTROR AL,1MOV DL,ALJMP AGAINOUT: POP AXRETDALLY: PUSH CXMOV CX,0010HT1: MOV AX,0010HT2: DEC AXJNZ T2LOOP T1POP CXRETPUTBUF: MOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3003H GOBACK: RETCODE ENDSEND START。
实验5(8255并行接口键盘及显示实验)
8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。
2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。
3、实现扫描式矩阵键盘的功能和作用。
二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。
三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。
2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。
3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。
4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。
四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。
图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。
这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。
A口和B口是一个独立的8位I/O口。
C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。
（2）A组和B组控制电路。
这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。
键盘及LED显示实验
实验三键盘及LED显示实验一、实验内容利用8255可编程并行接口控制键盘及显示器，当有按键按下时向单片机发送外部中断请求（INT0，INT1），单片机扫描键盘，并把按键输入的键码一位LED 显示器显示出来。
二、实验目的及要求（一）实验目的通过该综合性实验，使学生掌握8255扩展键盘和显示器的接口方法及C51语言的编程方法，进一步掌握键盘扫描和LED显示器的工作原理；培养学生一定的动手能力。
（二）实验要求1．学生在实验课前必须认真预习教科书与指导书中的相关内容，绘制流程图，编写C51语言源程序，为实验做好充分准备。
2．该实验要求学生综合利用前期课程及本门课程中所学的相关知识点，充分发挥自己的个性及创造力，独立操作完成实验内容，并写出实验报告。
三、实验条件及要求计算机，C51语言编辑、调试仿真软件及实验箱50台套。
四、实验相关知识点1．C51编程、调试。
2．扩展8255芯片的原理及应用。
3．键盘扫描原理及应用。
4．LED显示器原理及应用。
5．外部中断的应用。
五、实验说明本实验仪提供了8位8段LED显示器，学生可选用任一位LED显示器，只要按地址输出相应的数据，就可以显示所需数码。
六、实验原理图P1口桥接。
八、实验参考流程图1．主程序流程图2．外中断服务程序流程图外部中断0 外部中断1定时器0中断程序，用于消抖动：3．LED显示程序流程图九、C51语言参考源程序#include "reg52.h"unsigned char KeyResult; //存放键值unsigned char buffer[8]; //显示缓冲区bit bKey; //是否有键按下xdata unsigned char P_8255 _at_ 0xf003; //8255的控制口xdata unsigned char PA_8255 _at_ 0xf000; //8255的PA口xdata unsigned char PB_8255 _at_ 0xf001; //8255的PB口xdata unsigned char PC_8255 _at_ 0xf002; //8255的PC口code unsigned char SEG_TAB[] = { //段码0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6,0xee,0x3e,0x9c,0x7a,0x9e,0x8e,0x0};sbit bLine0 = P3^2;sbit bLine1 = P3^3;//延时1msvoid Delay1ms(){unsigned char i;i = 0;while (--i);}//显示void Display(){unsigned char i = 0x7f;unsigned char j;for (j = 0; j < 8; j++){PA_8255 = i; //扫描PB_8255 = SEG_TAB[buffer[j]]; //段数据i = i / 2 + 0x80;Delay1ms();}}//更新显示缓冲区数据void RefurbishData(){char i;for (i = 7; i >0; i--)buffer[i] = buffer[i-1];buffer[0] = KeyResult;}void Int0Int() interrupt 0{unsigned char i = 0x80;unsigned char KeyResult0 = 0x0;EX0 = 0; //关外部中断0P_8255 = 0x89; //PC口输入bLine0 = 0; //P3.2作行输出while (i){if ((PC_8255 & i) == 0)break;KeyResult0++;i >>= 1;}P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0;bLine0 = 1;if (i){TH0 = 60; //定时中断计数器初值TL0 = 176; //定时50msTR0 = 1;KeyResult = KeyResult0;}IE0 = 0; //清除中断EX0 = 1; //开外部中断0}void Int1Int() interrupt 2{unsigned char i = 0x80;unsigned char KeyResult0 = 8;EX1 = 0; //关外部中断0P_8255 = 0x89; //PC口输入bLine1 = 0; //P3.2作行输出while (i){if ((PC_8255 & i) == 0)break;KeyResult0++;i >>= 1;}P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0;bLine1 = 1;if (i){TH0 = 60; //定时中断计数器初值TL0 = 176; //定时50msTR0 = 1;KeyResult = KeyResult0;}IE1 = 0; //清除中断EX1 = 1; //开外部中断0}//50ms中断服务程序void INT_Timer0(void) interrupt 1{if (((KeyResult < 8) && !bLine0) ||((KeyResult >= 8) && !bLine1)){bKey = 1; //有键按下，键值在KeyResult中}TR0 = 0;}void main(){char i;bKey = 0; //没有键按下TMOD = 1; //定时器0：方式一P_8255 = 0x80; //8255的PA、PB、PC口全作输出口PC_8255 = 0x0;ET0 = 1; //开定时器0中断EX0 = 1; //开外部中断0EX1 = 1; //开外部中断1IT0 = 1; //边沿触发IT1 = 1; //边沿触发EA = 1; //允许中断for (i = 0; i < 8; i++)buffer[i] = 0x10;// TR0 = 1; //开定时器T0// bRefurbish = 1;while (1){if (bKey){bKey = 0;RefurbishData();}Display(); //调用显示}}十、实验实施步骤1．仔细阅读实验内容及要求，编写C51源程序。
8255键盘扫描与LED数码管显示-实验1-2
读/写控 制部件
B组控制 部件
B组端口 B(8)
I/O PB7~PB0
CS
图9.9 8255编程结构
8255外部引脚
连接系统端的引线： D0～D7：数据线 CS：片选 RD：读控制 WR：写控制 RESET：复位 A1, A0：端口选择
A1 A0 0 0 0 1 1 0 1 1 选择 端口A 端口B 端口C 控制寄存器
PC
A1
A15～A19 地址 译码器
A0
PB CS
LED数码管显示屏 跳线冒 电源电路
8255并行接口 LED1 ～LED6 LED-A～LED-DP
CPU板座
3*8键盘
RL10～RL17 KA10～KA12
复位键
七、实验步骤
1、实验接线 CS0 CS8255（地址为04A0H）； PA0～PA7（输入）RL10～RL17（列选择线）； PB0～PB7（输出）发光二极管LED-A～LED-DP ； PC0～PC2（输出）KA10～KA12（行选择线） PC3（输出）LED1 2、编程并全速或单步运行。 3、全速运行时按动键盘，观察数码管的变化。 4、编写实验报告。
D0 ～ D7 CS RD WR RESET A1 A0
PA
PB
PC
8255外部引脚
连接外设端的引线：
PA0~PA7
D0 ～ D7 CS RD WR RESET A1 A0
PA
PB0~PB7
PC0~PC7
分别对应PA、PB、 PC三个8位输入/输 出端口
PB
三个端口可通过编程分别指 定为输入或输出口。
2.端口寻址方式
对20H端口的访问格式：直接寻址
键盘扫描及显示设计实验
【实验内容】将8255单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。
键盘采用4×4键盘，每个数码管显示值可为0～F 共16个数。
实验具体内容如下：将键盘进行编号，记作0～F，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示本次按键的按键编号。
8255键盘及显示实验参考接线图如图1所示。
【实验步骤】1. 按图1连接线路图；2. 编写实验程序，检查无误后编译、连接并装入系统；3. 运行程序，按下按键，观察数码管的显示，验证程序功能。
【程序代码】MY8255_A EQU 0600HMY8255_B EQU 0602HMY8255_C EQU 0604HMY8255_CON EQU 0606HSSTACK SEGMENT STACKDW 16 DUP(?)SSTACK ENDSDA TA SEGMENTDTABLE DB 3FH,06H,5BH,4FHDB 66H,6DH,7DH,07HDB 7FH,6FH,77H,7CHDB 39H,5EH,79H,71Htable1 db 0dfh,0efh,0f7h,0fbh,0fdh,0fehcount db 0hDA TA ENDODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DA TAMOV DS,AXMOV SI,3000HMOV AL,03HMOV [SI],AL ;清显示缓冲MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV [SI+4],ALMOV [SI+5],ALMOV DI,3005HMOV DX,MY8255_CON ;写8255控制字MOV AL,81HOUT DX,ALBEGIN: CALL DIS ;调用显示子程序CALL CLEAR ;清屏CALL CCSCAN ;扫描JNZ INK1JMP BEGININK1: CALL DISCALL DALL YCALL DALL YCALL CLEARCALL CCSCANJNZ INK2 ;有键按下，转到INK2JMP BEGIN;========================================;确定按下键的位置;========================================INK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXL1: TEST AL,01H ;is L1?JNZ L2MOV AL,00H ;L1JMP KCODEL2: TEST AL,02H ;is L2?JNZ L3MOV AL,04H ;L2JMP KCODEL3: TEST AL,04H ;is L3?JNZ L4MOV AL,08H ;L3JMP KCODEL4: TEST AL,08H ;is L4?JNZ NEXTMOV AL,0CH ;L4KCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AXNEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUMKERR: JMP BEGIN;======================================== ;键盘扫描子程序;======================================== CCSCAN: MOV AL,00HMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXNOT ALAND AL, 0fh;call DISRET;======================================== ;清屏子程序;======================================== CLEAR: MOV DX,MY8255_BMOV AL,00HOUT DX,ALRET;======================================== ;显示子程序;========================================DIS: PUSH AXMOV SI,3000HMOV DL,0DFHMOV AL,DLmov count,0hAGAIN: PUSH DXMOV DX,MY8255_AOUT DX,ALMOV AL,[SI]MOV BX,OFFSET DTABLEAND AX,00FFHADD BX,AXMOV AL,[BX]MOV DX,MY8255_BOUT DX,ALCALL DALL YINC SIPOP DXMOV AL,DLTEST AL,01HJZ OUT1ROR AL,1MOV DL,ALJMP AGAINOUT1: POP AXRET;====== 延时子程序======DALL Y: PUSH CXMOV CX,0006HT1: MOV AX,009FHT2: DEC AXJNZ T2LOOP T1POP CXRET;======================================== ;存键盘值到相应位的缓冲中;======================================== PUTBUF:push dimov di,3000hmov si,diMOV [SI],10h ;清显示缓冲MOV [SI+1],10hMOV [SI+2],10hMOV [SI+3],10hMOV [SI+4],10hMOV [SI+5],10hpop diMOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3005H GOBACK: RETCODE ENDSEND START。
8255扫描键盘、显示实验

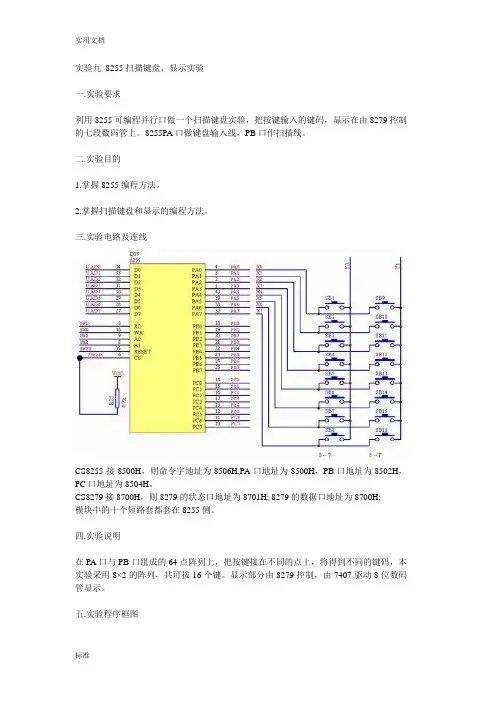

实验九8255扫描键盘、显示实验一.实验要求利用8255可编程并行口做一个扫描键盘实验，把按键输入的键码，显示在由8279控制的七段数码管上。
8255PA口做键盘输入线，PB口作扫描线。
二.实验目的1.掌握8255编程方法。
2.掌握扫描键盘和显示的编程方法。
三.实验电路及连线CS8255接8500H，则命令字地址为8506H,PA口地址为8500H，PB口地址为8502H，PC口地址为8504H。
CS8279接8700H，则8279的状态口地址为8701H; 8279的数据口地址为8700H;模块中的十个短路套都套在8255侧。
四.实验说明在PA口与PB口组成的64点阵列上，把按键接在不同的点上，将得到不同的键码，本实验采用8×2的阵列，共可按16个键。
显示部分由8279控制，由7407驱动8位数码管显示。
五.实验程序框图主程序框图读键显示部分框图六.实验程序:D8255 EQU 8506H ;8255状态/数据口地址D8255A EQU 8500H ;8255 PA口地址D8255B EQU 8502H ;8255 PB口地址Z8279 EQU 8701H ;8279状态口地址D8279 EQU 8700H ;8279数据口地址DISPTR EQU 08H ;当前显示位置KEYVAL EQU 09H ;读到的键码ORG 0000HLJMP STARTORG 0040HSTART:MOV SP,#60HLCALL DELAY ;延时MOV DISPTR,#30H ;显示缓冲区头指针MOV DPTR,#D8255MOV A,#90H ;置8255状态;方式0,PB,PC口输出,PA口输入MOVX DPTR,AMOV DPTR,#Z8279 ;置8279命令字MOV A,#0D3HMOVX DPTR,A ;清LED显示MOV A,#00HMOVX DPTR,AMOV A,#38HMOVX DPTR,AMOV A,#0D1HKB_DIS:LCALL RD_KB ;读键盘MOV A,#0FFHCJNE A,KEYVAL,DISBUF ;判读到键SJMP KB_DIS ;没有则继续读键DISBUF:LCALL DISP ;把键移入显存LCALL DELAY ;延时消抖LCALL DELAYSJMP KB_DISDISP: ;显存依次前移MOV R1,#31H ;在最后加入新键值MOVE:MOV A,R1DEC R1MOV R1,AINC R1INC R1CJNE R1,#38H,MOVEMOV 37H,KEYVALMOV KEYVAL,#0FFHMOV DPTR,#Z8279MOV A,#90HMOVX DPTR,AMOV R0,#08HMOV R1,#30HMOV DPTR,#D8279LP: MOV A,R1MOVX DPTR,AINC R1DJNZ R0,LPRETRD_KB: ;键盘扫描MOV A,#02H ;扫描第一行MOV DPTR,#D8255BMOVX DPTR,AMOV DPTR,#D8255AMOVX A,DPTRMOV R1,#00HCJNE A,#0FFH,KEYCAL ;判键是否按下MOV A,#01H ;扫描第二行MOV DPTR,#D8255BMOVX DPTR,AMOV DPTR,#D8255AMOVX A,DPTRMOV R1,#08HCJNE A,#0FFH,KEYCALSJMP NOKEY ;无键按下KEYCAL: ;计算键码MOV R0,#08HSHIFT:RRC AJNC CALCINC R1DJNZ R0,SHIFTCALC: ;换算显示码MOV DPTR,#DL_DATMOV A,R1MOVC A,A+DPTRMOV KEYVAL,ARETNOKEY: MOV KEYVAL,#0FFH ;返回无键标志RETDELAY: MOV R0,#0H ;延时子程序DELAY1: MOV R1,#0HDJNZ R1,$DJNZ R0,DELAY1RETDL_DAT: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;0,1,2,3,4,5,6,7DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H ;8,9,A,B,C,D,E,FEND实验十8279显示实验一.实验要求编制程序，利用8279及键盘显示接口电路，编程实现按键的读取，并将按键值显示在数码管上。
键盘扫描显示实验报告
一、实验目的1. 理解键盘扫描的基本原理，掌握键盘扫描的方法。
2. 掌握数码管显示的基本原理，实现键盘扫描信息的实时显示。
3. 熟悉8255并行接口芯片在键盘扫描和数码管显示中的应用。
二、实验原理1. 键盘扫描原理：键盘扫描是指通过硬件电路对键盘按键进行检测，并将按键信息转换为可识别的数字信号的过程。
本实验采用行列式键盘，通过扫描键盘的行线和列线，判断按键是否被按下。
2. 数码管显示原理：数码管是一种用来显示数字和字符的显示器，由多个发光二极管（LED）组成。
本实验采用七段数码管，通过控制各个段（A、B、C、D、E、F、G）的亮灭，显示相应的数字或字符。
3. 8255并行接口芯片：8255是一款通用的并行接口芯片，具有三个8位并行I/O口（PA、PB、PC），可用于键盘扫描和数码管显示的控制。
三、实验设备1. 实验平台：PC机、8255并行接口芯片、行列式键盘、七段数码管、面包板、导线等。
2. 软件环境：汇编语言编程软件、仿真软件等。
四、实验步骤1. 硬件连接：将8255并行接口芯片、行列式键盘、七段数码管连接到实验平台上，按照电路图进行连线。
2. 编写程序：使用汇编语言编写键盘扫描和数码管显示的程序。
（1）初始化8255并行接口芯片：设置PA口为输出端口，PB口为输出端口，PC口为输入端口。
（2）扫描键盘：通过PC口读取键盘的行线状态，判断是否有按键被按下。
若检测到按键被按下，读取对应的列线状态，确定按键的位置。
（3）数码管显示：根据按键的位置，控制数码管的段（A、B、C、D、E、F、G）的亮灭，显示相应的数字。
3. 仿真调试：使用仿真软件对程序进行调试，确保程序能够正确扫描键盘和显示数字。
五、实验结果与分析1. 实验结果：成功实现了键盘扫描和数码管显示的功能。
当按下键盘上的任意按键时，数码管上会显示对应的数字。
2. 分析：（1）键盘扫描部分：通过读取PC口的行线状态，判断是否有按键被按下。
当检测到按键被按下时，读取PB口的列线状态，确定按键的位置。
微机原理键盘扫描及显示完整实验报
实验9键盘扫描及显示实验
实验时间2019年12月18日
实验类型■验证性□设计性□综合性
1.实验目的
了解键盘扫描及数码显示的基本原理，熟悉8255的编程。
2.实验内容及过程（主要内容、操作步骤）
将8255单元与键盘及数码管显示单元连接，编写实验程序,扫描键盘输入，并将扫描结果送数码管显示。
键盘采用4X4键盘，每个数码管显示值可为0~F 共16个数。
实验具体内容如下:将键盘进行编号，记作0~F,当按下其中-一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近4次按下的按键编号。
3.测试数据及实验结果
4.实验分析及总结（主要考察内容）
通过本次实验，我理解了键盘扫描及数码显示的基本原理，通过理解分析程序，自己对程序进行了一些总结和修改，并进行了验证，进一步掌握了微机接口的学习方法。
教师评阅
评价指标：实验目的、操作步骤、设计、算法、程序结构、实验结果、实验分析、实验总结
1/ 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.数导线（21根）,检查实验箱是否正常
2.下次实验时间是第**周
实验1 8255键盘扫描与LED数码管显示实验 一、复习8255及端口的寻址方式 1.8255相关知识 8255功能特性
三个独立的8位并行输入/输出端口，各端口均
具有数据输入、输出能力；
三种工作方式：0基本、1选通、2双向； 可通过编程设置各端口的工作方式和数据传送
OUT DX,AL ；将AL的内容输出到地址为200H的端口
编程 1 ：把8255 工作方式设定为： A 口指定为方式 0 ， 输入， C 口为输出； B 口指定为方式 0 ，输出；设 8255控制字寄存器端口地址为04a6H。 分析：根据题目得工作方式命令代码是10010000B或
90H。
8255工作方式控制字格式
1 D6 D5 D4 D3 D2 D1 D0 1：端口C(PC3~PC0)输入 0：端口C(PC3~PC0)输出 方 式 控 制 字 标 志 位 1：端口B输入 0：端口B输出 1：端口B方式1 0：端口B方式0 1：端口C(PC7~PC4)输入 0：端口C(PC7~PC4)输出 1：端口A输入 0：端口A输出 00：端口A方式0 01：端口A方式1 1X：端口A方式2
五、实验设备
MUT—Ⅲ型实验箱、8086CPU模块。
六、8255与8086及8255与键盘的电路连接
8255
D0~D7
系 统 总 线 IOW IOR A2 DB D0~D7 WR RD A1 PC KA10～KA12 （行选择线） LED1(位控) LED-A～LED-DP （段控） PA
RL10～RL17 （列选择线）
D0 ～ D7 CS RD WR RESET A1 A0
PA
PB
PC
8255外部引脚
连接外设端的引线：
PA0~PA7
D0 ～ D7 CS RD WR RESET A1 A0
PA
PB0~PB7
PC0~PC7
分别对应PA、PB、 PC三个8位输入/输 出端口
PB
三个端口可通过编程分别指 定为输入或输出口。
初始化程序段为： dx,04a6h ;控制寄存器地址 ax,90h ;设置为A口输入，;B口输出,C输出
mov mov
out
dx,ax
;8255初始化
3. LED数码管
共阴极的情况下定义字形码： FECDBA9876543210
h—小数点
分类：
共阳极: 公共端接 高电平“H” 发光段接 低电平“L”
本实验中8255的地址分配如下： 端口A 04A0H 端口B 04A2H 端口C 04A4H 控制口 04A6H
八、实验程序流程图
采用行扫描 法检测
九 、编写实验报告
包括实验预习内容，实验目的，实验内容， 实验步骤和正确的程序代码 。 注意： 1、编程前先在E盘目录下建一个文件夹，并取 一个英名名字，即名字中不能有汉字和数字。编完 程序将其存于该目录下。 2、做实验之前先取下跳线冒。 3、做完实验将实验箱右上角的CPU板卸下，再 关实验箱。
方向（入/出/双向）。
8255的内部结构
A组控制 部件 A组端口 A(8) I/O PA7~PA0
双向数据总线 D7~D0
8位内部 数据总 线缓冲 器 数据总线
A组端口 C上半部 (4)
I/O PC7~PC4
B组端口 C上半部 下半部 (4) RD WR A1 A0 RESET
I/O PC3~PC0
读/写控 制部件
B组控制 部件
B组端口 B(8)
I/O PB7~PB0
CS
图9.9 8255编程结构
8255外部引脚
连接系统端的引线： D0～D7：数据线 CS：片选 RD：读控制 WR：写控制 RESET：复位 A1, A0：端口选择
A1 A0 0 0 0 1 1 0 1 1 选择 端口A 端口B 端口C 控制寄存器
A1
A15～A19 地址 译码器
A0
PB CS
LED数码管显示屏 跳线冒 电源电路
8255并行接口 LED1 ～LED6 LED-A～LED-DP
CPU板座
3*8键盘
RL10～RL17 KA10～KA12
复位键
七、实验步骤
1、实验接线 CS0 CS8255（地址为04A0H）； PA0～PA7（输入）RL10～RL17（列选择线）； PB0～PB7（输出）发光二极管LED-A～LED-DP ； PC0～PC2（输出）KA10～KA12（行选择线） PC3（输出）LED1 2、编程并全速或单步运行。 3、全速运行时按动键盘，观察数码管的变化。 4、编写实验报告。
十、实验程序
assume cs:code code segment org 100h start: mov dx,04a6h ;控制寄存器地址 mov ax,90h ;设置为A口输入，;B口输出,C输出 out dx,ax ;8255初始化 check0: ; check0检测是否有健被按下 mov ax,00h ;C口的PC0、PC1、PC2作为行选择线 mov dx,04a4h ;C口地址 out dx,ax ; 写入C口内容00H，即令所有行为低电平 mov dx,04a0h ;A口地址 in ax,dx ;读入A口的内容 cmp al,0ffh ;判定是否有列线为低电平 je check0 ;没有，无闭合键，则循环等待 mov cx,05ffh ;延迟常数，可以修改来改变延时时间 delay: loop delay ;有，则延迟清除抖动，当cx=0时则停止该 循环
PC
8255的初始化
方式0：基本输入/输出方式 方式1：选通方式 方式2：双向方式(仅A口)
8255工作前必须初始化，初始化时需设置：
工作方式
数据传送方向
输入 输出
置0(低电平) 置1(高电平)
PC口各数据线的状态（必要时）
通过向8255的控制口写入控制字实现：
方式控制字* 用于控制8255各端口的工作方式和数据传输方向 位控字 控制PC端口在方式0（输出）时每一根输出线的状态
a b c d e f g
+5V
共阴极: 公共端接 低电平“L” 发光段接 高电平“H”
A b c d e f g
*
二、键盘工作原理及键的识别方式
1 .键盘的工作原理
键盘的结构
2 .键的识别——行扫描
PC0 PC1 PC2
1
2
3
三、实验目的
掌握8255的编程原理及使用方法
四、实验内容
用8255扩展扫描3X8行列式键盘，由一位LED数码管 显示。 1、设计出8255与8086接口对应硬件电路，并完成相 应的连接； 2、调试对应8255、键盘、及数码管硬件接口电路及 相应接口软件 3、当用键盘输入时在数码管上显示相应值； 4、完成习题的内容。
2.端口寻址方式
对20H端口的访问格式：直接寻址
IN AL,20H ；从地址为20H的端口输入一个字节到AL
OUT 20H,AL ；将AL的内容输出到地址为20H的端口
对200H端口的访问格式：间接寻址 MOV DX,200H ；将端口地址送DX寄存器 IN AL,DX ；从地址为200H的端口输入一个字节到AL
