气动阀门的结构及日常维护
气动蝶阀安全操作及保养规程
气动蝶阀安全操作及保养规程气动蝶阀被广泛运用于化工、石油、冶金、电力等领域中，是常用的管道控制器材料之一。
如何正确地操作和保养气动蝶阀，在增强管道安全方面起到举足轻重的作用。
下面我们将对气动蝶阀的安全操作和保养规程进行详细介绍。
安全操作一、正常操作前1.注意阀门的环境。
检查阀门周围是否有明火或静电等极易引发气体爆炸的物品。
2.检查阀门的设备，包括阀门伺服器、触点器、仪表等设备是否正常。
3.调整阀门。
在正常操作之前，应当对阀门进行调整，使其合适使用。
4.检查能源。
检查气源是否正常开启，并检查管道中的介质是否正常，以免在操作时发生事故。
二、操作过程中1.保持监视。
在操作过程中，应不断监视阀门的状态和作用，保证轻微故障的及时发现，避免严重危害。
2.调整操作速度。
在操作过程中，应当缓慢而稳定地调整操作速度，以免影响设备使用寿命。
3.防止刮伤漆层。
如果涂漆表面与金属表面相接触，则会影响阀门的寿命和性能。
因此，在操作过程中，一定要轻握阀门手轮，不要使用高速操作、冲击或者闯红灯的方式开启或关闭阀门。
三、操作完毕后1.关闭气源。
在阀门操作完成之后要及时关闭气源，避免管道中的介质漏出造成危险。
2.清洁机器表面。
对于气动蝶阀，一定要严格防潮、防锈，并保持其机器表面的干净。
保养规程一、日常维护1.定期清洗。
定期对气动蝶阀进行清洗，可以使管道干净、耐用、能够使用更长时间。
2.调整阀门。
在操作过程中，应保证气动蝶阀运行流畅，防止损坏造成漏气等后果。
3.安全检查。
每一个操作完毕后，一定要对气动蝶阀进行安全检查，保证设备安全稳定运行。
二、定期保养1.克服高压。
为保证气动蝶阀的正常运作，需要定期对压力进行检查和保养。
2.更换气路滤芯。
根据操作时间和介质性质，及时更换气动蝶阀中的气路滤芯，可以保证管道干净、耐用，设备的压力和流量稳定。
一般来说，气路滤芯至少应每6个月更换一次。
3.记录安全检查和维修记录。
气动蝶阀的安全和可靠性需要定期记录，便于对车辆进行安全评价和检查，以保持气动蝶阀设备的安全可靠性。
气动调节阀的现场安装与维修及校准
目录1、绪论 (2)2、阀门安装前的检查和要求 (4)2、1阀门本体及填料、垫片等材质必须符合国家有关产品标准规定 (4)2、2阀门必须有产品合格证和制造厂的铭牌 (4)3、一般阀门常见的故障和处理方法 (5)3、1填料函泄漏 (5)3、2内泄与外泄 (5)3、3阀杆升降失灵阀杆升降失灵的原因 (5)3、4其他 (6)3、5预防方法 (6)4、气动调节阀的常见故障及处理方法 (7)4、1检修时的重点检查部位 (8)4、2气动用调节阀的日常维护 (8)4、3常见故障及产生的原因 (9)5、阀门的调试 (10)5、1 ABB TZID-C智能定位器阀门的调试 (10)5、2TZID-C系列智能定位器程序功能图解 (15)6、智能阀门定位器常见故障及现场处理 (16)7、应用和维护 (17)绪论在目前的大小型火电厂里，气动阀门的正常准确控制事关电厂的日常正常运行，可以说阀门中存在的任何问题都可能使机组跳机，所以掌握气动阀门的现场安装与调试是非常重要的，可以说这是检验一个热工人与是否合格的重要标准之一。
相对与气动阀门而言，气动阀动作力距比电动阀门大，气动阀门开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀复杂。
气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。
因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。
因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。
在北仑电厂实习了几个月，让我对电厂的知道有了初步的了解，特别是阀门这部分，因为我主要做的就是阀门检修工作，可以说阀门是电厂重要的一部分，如果阀门不能正常运行，可以说电厂将会陷入瘫痪状态。
以下就对气动调节阀的现场安装与校准做一些简单的介绍。
阀门的日常维护保养
2.阀门维护作业程序
(7)手动操作阀门,全开或全关两次以上,检查阀门开关是否灵 活、到位。球阀的开关只允许一个操作,严禁使用加力杆或是 多人一起操作；对于长期不操作(6个月以上)或在低温环境下 使用的阀门,可能存在阀门内异物堆积或卡涩问题,在操作球 阀前应先注入少量清洗液或润滑脂,以保护阀门密封。 (8)全开或全关阀门的操作是否灵活,检查有无卡阻现象。若 阀门扭矩过大(单人操作困难),应注入清洗液对阀门进行充分 清洗和活动。若阀门开关灵活,可直接对阀门注润滑脂。 (9)检查阀门的阀杆填料处、阀体法兰是否存在外漏。
2.阀门维护作业程序
(5)再次手动操作阀门开关活动，使阀门全开或全关两次以上，直至阀门开关灵活。 2.1.3注入阀门专用润滑脂 (1)注脂前先观察阀门是否在全关或全开状态； (2)使用两个防爆扳手拧开阀门注脂口保护帽,在拧注脂帽时人不要正对着注脂嘴,以 免发生危险； (3)拧开注脂帽后,清理注脂嘴上的污物,为注脂枪或注脂机填充润滑脂； (4)用手动或气动注脂枪在球阀各个注脂咀均匀缓慢注入规定数量的润滑脂；
2.阀门维护作业程序
(5) 注脂时要时刻注意监视注脂枪上压力表表值的变化：阀门注入压力不超过 3000PSI（1psi=6.895kPa），且不可超过的厂家给的密封座允许压力值（阀门使用说明 书上已标明）:给阀门注脂时,注脂的每一下压力表显示压力都会上升,但幅度不大, 且很快回落,当密封系统注满时压力表示值变化缓慢。变化越慢说明密封效果越好。 指针只上升不下降，说明通道堵塞了。压力表波动较大，说明密封系统产生气泡。 (6)如果发现注脂枪的压力表值持续升高时,应立刻停止注脂,并尽快释放密封通道 的压力,以免因此压力升高伤害密封座内“0”型密封圈,然后详细检查注脂孔口配件 和阀门内止回阀等是否通畅； (7)当停止注脂时压力表指针缓慢下降则认为已注满密封通道。 (8)注完脂后将注脂嘴清理干净,涂上少量的防锈漆,将注脂帽拧紧。
阀门种类结构原理及日常操作保养维护
阀门的种类结构原理以及保养维修第一节、概述及分类一、概述阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
二、分类（一）按用途和作用分类1、截断阀类：主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2、调节阀类：主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
3、止回阀类：用于阻止介质倒流。
包括各种结构的止回阀。
4、分流阀类：用于分配、分离或混合介质。
包括各种结构的分配阀和疏水阀等。
5、安全阀类：用于超压安全保护。
包括各种类型的安全阀。
（二）按参数分类1、按压力分类(1) 真空阀工作压力低于标准大气压的阀门。
(2) 低压阀公称压力PN<1.6MPa的阀门。
(3) 中压阀公称压力PN<2.5~6.4Mpa的阀门。
(4) 高压阀公称压力PN10.0~80.0Mpa的阀门。
(5) 超高压阀公称压力PN≥100Mpa的阀门。
2、按介质工作温度分类(1) 高温阀t>450℃的阀门。
(2) 中温阀120℃≤t<450℃的阀门。
(3) 常温阀 -40℃≤t<120℃的阀门。
(4) 低温阀 -100℃≤t<-40℃的阀门。
(5) 超低温阀 t<-100℃的阀门。
3、按阀体材料分类(1) 非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。
(2) 金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢阀门。
(3) 金属阀体衬里阀门如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
4、按公称通径分(1)小口径阀门：公称通径DN<40mm的阀门。
(2)中口径阀门：公称通径DN50~300mm的阀门。
(3)大口径阀门：公称通径DN350~1200mm的阀门。
(4)特大口径阀门：公称通径DN≥1400mm的阀门三、按与管道连接方式分可分为：(1)法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。
气动阀门日常维护保养注意事项
气动阀门日常维护保养注意事项
1、阀门应存干燥通风的室内，通路两端须堵塞。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目：
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
气动阀门使用维护注意事项：
1、使用维护的目的，在于延长阀门寿命和保证启闭可靠。
2、阀杆螺纹，经常与阀杆螺母摩擦，要涂一点黄干油、二硫化铝或石墨粉，起润滑作用。
3、不经常启闭的阀门，也要定期转动手轮，对阀杆螺纹添加润滑剂，以防咬住。
4、室外阀门，要对阀杆加保护套，以防雨、雪、尘土锈污。
5、如阀门系机械待动，要按时对变速箱添加润滑油。
6、要经常保持阀门的清洁。
7、要经常检查并保持阀门另部件完整性。
如手轮的固定螺母脱落，要配齐、不能凑合使用，否则会磨圆阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。
8、不要依靠阀门支持其它重物，不要在阀门上站立。
9、阀杆，特别是螺纹部分，要经常擦拭，对已经被尘土弄脏的润滑剂要换成新的，因为尘土中含有硬杂物，容易磨损螺纹和阀杆表面，影响使用寿命气动单座调节阀气动阀门
定位器是气动控制阀最重要的气动附件之一，实现着接收控制信号准确定位阀门行程位置的作用。
气动阀调试和常见故障分析与处理

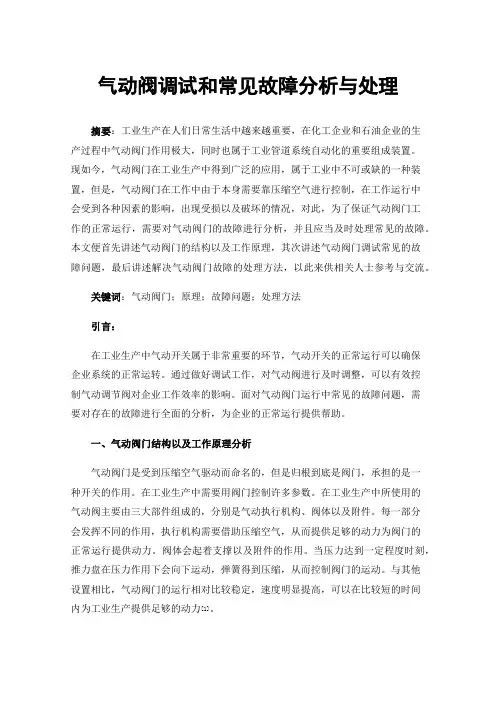

气动阀调试和常见故障分析与处理摘要：工业生产在人们日常生活中越来越重要，在化工企业和石油企业的生产过程中气动阀门作用极大，同时也属于工业管道系统自动化的重要组成装置。
现如今，气动阀门在工业生产中得到广泛的应用，属于工业中不可或缺的一种装置，但是，气动阀门在工作中由于本身需要靠压缩空气进行控制，在工作运行中会受到各种因素的影响，出现受损以及破坏的情况，对此，为了保证气动阀门工作的正常运行，需要对气动阀门的故障进行分析，并且应当及时处理常见的故障。
本文便首先讲述气动阀门的结构以及工作原理，其次讲述气动阀门调试常见的故障问题，最后讲述解决气动阀门故障的处理方法，以此来供相关人士参考与交流。
关键词：气动阀门；原理；故障问题；处理方法引言：在工业生产中气动开关属于非常重要的环节，气动开关的正常运行可以确保企业系统的正常运转。
通过做好调试工作，对气动阀进行及时调整，可以有效控制气动调节阀对企业工作效率的影响。
面对气动阀门运行中常见的故障问题，需要对存在的故障进行全面的分析，为企业的正常运行提供帮助。
一、气动阀门结构以及工作原理分析气动阀门是受到压缩空气驱动而命名的，但是归根到底是阀门，承担的是一种开关的作用。
在工业生产中需要用阀门控制许多参数。
在工业生产中所使用的气动阀主要由三大部件组成的，分别是气动执行机构、阀体以及附件。
每一部分会发挥不同的作用，执行机构需要借助压缩空气，从而提供足够的动力为阀门的正常运行提供动力。
阀体会起着支撑以及附件的作用。
当压力达到一定程度时刻，推力盘在压力作用下会向下运动，弹簧得到压缩，从而控制阀门的运动。
与其他设置相比，气动阀门的运行相对比较稳定，速度明显提高，可以在比较短的时间内为工业生产提供足够的动力[1]。
二、气动阀门常见的故障以及原因分析气动阀门在运行过程中会遇到客观因素的影响出现故障问题，影响气动阀门作用的正常发挥，下面便详细分析气动阀门常见的故障，并对故障原因进行分析。
气动开关蝶阀结构形式
气动开关蝶阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。
气动开关蝶阀由气动执行机构和蝶阀组成。
气动蝶阀是利用随阀杆旋转的圆形蝶板进行启闭，从而实现启动动作的气动阀门。
主要用作截断阀，也可设计成具有调节或断开阀门并进行调节的功能。
蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质流通，具有良好的流体控制特性和关闭密封性能。
蝶阀的蝶板流线形设计，流体阻力损失小。
蝶阀的阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。
蝶阀的连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
如需了解更多关于气动开关蝶阀的信息，建议咨询相关从业人员。
气动调节阀的常见故障与维修措施
气动调节阀的常见故障与维修措施摘要：在化工生产中，气动调节阀作为其中一项比较重要的仪表设备，确保其运行处于正常状态，对整个生产作业而言具有重要意义。
因此相关人员需要了解气动调节阀的原理，找出故障原因并加以解决，保证生产的顺利进行。
关键词：气动调节阀；常见故障；维修措施气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。
气动调节阀以压缩空气为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。
调节阀在工业过程控制中作为终端控制单元其稳定性对整个控制系统尤其重要。
如果调节阀不能稳定的实现控制室所发指令，可能造成系统压力、温度或液位的波动，给正常生产造成严重影响。
要想稳定生产的正常进行，适当选择弹性系数，活动部件的质量、阀前阀后的压差，阀芯形状及阻尼系数与粘性摩擦系数，使其稳定域大到工作的范围，对它在稳定生产等方面有一定的指导意义。
随着以一些化工厂装置高负荷的运行以及30%增容的实施，调节阀在不断发生腐蚀、冲刷、磨损、振动、内漏等问题，从而迫使调节阀的使用日期大大减短，工作可靠性下降，进而引发工艺系统、装置的生产效率大幅下降，严重时甚至可能导致生产全面停机。
一、调节阀不动作●1原因 : 调节阀无气源或气源压力过小。
措施: 应首先检查气源( 仪表空气) 是否通畅，气源压力是否达到该阀使用要求。
●2原因:调节阀有气源，无输出信号气压力。
措施1：对电控智能调节阀，检查阀门智能定位器控制信号线电源，用数字万用表测量中控室来控制电源信号 DC4-20mA 是否正常，如不正常或没有，检查 PLC或DCS 系统、线路等故障，如果正常应更换阀门定位器。
措施2：对机械控制器或定位器，应更机械压力控制器或定位器。
措施3：对机械控制器的调节阀，检查调节阀安装管路上介质的信号采集管路阀门是否全开或泄漏严重，如果有异常应及时处理。
