车库顶板排水方案
车库顶板排水方案
车库顶板排水方案概述车库顶板排水方案是为了解决车库顶板上的雨水、融化水等排水问题而设计的一套方案。
正确的排水方案能够确保车库内部的干燥和安全，并保护车库顶板的结构。
排水原理一个良好的车库顶板排水系统应基于以下原理： 1. 重力原理：利用重力使雨水等液体从高处流向低处。
2. 斜度原理：通过设置适当的斜度，使水沿着一定的方向流动。
3. 导向原理：借助排水沟、排水管等设备引导水流，避免水液进入车库内。
设计要点在设计车库顶板排水方案时，需要考虑以下要点：选择耐候性好、抗腐蚀的材料，如PVC、铝合金等。
这些材料能够在长期暴露在外的情况下保持稳定性。
斜度设计设计适当的斜度，以确保水能迅速流入排水沟或排水管中。
斜度一般以1%-3%为宜，太小可能导致水流缓慢，太大则容易引起水的挤压。
排水沟设计合理布置排水沟，使其能够有效地引导水流。
排水沟应与车库顶板边缘平行，并与其保持一定的间距。
排水沟的宽度和深度应根据车库顶板的面积和预计的排水量来确定。
排水管的直径、材质和布置要符合实际需要。
一般情况下，选择直径大于50mm的PVC管道作为排水管，以确保充分的排水能力。
排水管的布置应尽量减少弯角，避免堵塞。
排水出口设计排水出口应设置在合适的位置，以方便排水管与污水系统的连接。
排水出口应装有适当的防倒流装置，以避免污水逆流。
安装步骤在进行车库顶板排水系统的安装时，需要按照以下步骤进行：1.清理车库顶板：清除车库顶板上的杂物、泥土等，确保车库顶板表面平整。
2.定位排水沟位置：根据车库顶板的布局和要求，确定排水沟的位置，并用标线标出。
3.开凿排水沟：在标线处使用工具开凿出合适的排水沟。
排水沟的宽度和深度应根据实际需要进行调整。
4.安装排水沟：将排水沟放置在开凿好的位置，并确保与车库顶板的接触平稳。
5.连接排水管：将排水沟与排水管连接起来，并确保连接牢固。
6.安装排水出口：在合适的位置安装排水出口，确保与排水管的连接紧密。
7.检查排水系统：检查排水系统的各个部分是否安装正确、连接紧密，并进行必要的调整和修正。
车库顶板排水方案
车库顶板排水方案概述车库顶板排水方案是为了确保车库地面在降雨过程中能够有效排水，避免积水导致地面湿滑以及车辆损坏。
本文将介绍一种常见的车库顶板排水方案，并提供相应的施工步骤和注意事项。
方案设计与材料准备设计原则车库顶板排水方案应满足以下设计原则：1.防水性能好：确保排水系统能够有效防止水渗漏，避免对车库内部设施和车辆造成损害。
2.排水速度快：排水系统应具有较大的排水能力，能够迅速将降雨水排泄。
3.施工简便：排水系统应采用简单可行的施工方式，降低施工难度和成本。
材料准备在进行车库顶板排水方案施工前，需要准备以下材料：1.DNA型排水板2.排水沟3.排水软管4.排水口5.防水涂料施工步骤1.清理和准备工作区域：将车库内的杂物清理干净，确保施工区域整洁。
2.检查顶板平整度：使用水平仪检测顶板是否平整，如有明显的高低差，需要进行修整。
3.打底防水涂料：使用防水涂料对车库顶板进行打底，确保防水性能。
4.安装DNA型排水板：将DNA型排水板按照设计要求进行拼接、固定。
排水板的安装密度和坡度应根据实际情况进行调整。
5.铺设排水沟：在车库内的墙角或地面边缘设置排水沟，并与DNA型排水板相连接。
6.连接排水软管：将排水沟与排水软管连接，确保排水畅通。
7.安装排水口：在车库外侧的合适位置安装排水口，确保排水口处于低洼地带。
8.进行排水测试：对排水系统进行测试，确认排水畅通，无泄漏现象。
注意事项在进行车库顶板排水系统施工时，需要注意以下事项：1.施工前应仔细检查设计方案，确保排水系统的合理性和可行性。
2.当地施工规范和设计规范应严格遵守，不得擅自更改设计方案。
3.施工过程中需做好安全措施，确保施工人员的人身安全。
4.施工中如有疑问或困难，应及时咨询专业施工人员或工程师。
结论车库顶板排水方案是确保车库内部环境安全的关键要素之一。
合理设计的排水系统能够有效地排除降雨水，保证车库地面的干燥和安全。
在进行车库顶板排水系统的施工时，需要注意施工步骤和注意事项，以确保施工质量和效果。
车库顶板排水方案
车库顶板排水方案引言：车库是人们日常生活中常见的建筑结构，为了确保车库内部的干燥和安全，排水系统是不可或缺的一部分。
车库顶板排水方案是指在车库顶板设计中考虑到排水问题，有效地将雨水和其他液体排除车库，防止积水和漏水问题的发生。
本文将介绍一些常见的车库顶板排水方案，以帮助您选择适合您车库的最佳方案。
一、天沟排水系统天沟排水系统是一种常用的车库顶板排水方案，通过在车库顶板边缘设置天沟，将顶板上的雨水引导到天沟中，再通过排水管将雨水排出车库。
这种方案的优点是简单易行，不需要占用车库内部的空间，并且能够较快地排除雨水。
天沟排水系统需要定期清洁天沟及排水管道，以确保其畅通。
二、坡道排水系统坡道排水系统是另一种常见的车库顶板排水方案。
通过设计车库顶板的坡度，并在车库出口处设置排水沟，雨水可以沿着坡道流入排水沟，然后通过排水管道排出车库。
坡道排水系统的优点是排水速度较快，雨水不容易积聚在车库顶板上，有利于车库内部的干燥。
然而，设计和建造坡道排水系统需要一定的技术专业知识。
三、凹槽排水系统凹槽排水系统是一种适用于较大车库的排水方案。
通过在车库顶板上设计凹槽，将雨水收集到凹槽中，再通过排水管道将雨水排出车库。
凹槽排水系统的优点是能够收集较大量的雨水，防止积水的发生。
不过，凹槽排水系统对车库顶板的施工要求较高，需要确保凹槽的均匀分布，并且需要定期清洁凹槽，以防止阻塞。
四、雨水收集系统雨水收集系统是一种对于环保和节水意识较高的车库顶板排水方案。
通过在车库顶板上设置雨水收集装置，将雨水收集并储存起来，可以用于浇灌植物或冲厕所等非饮用水用途。
雨水收集系统的优点是能够充分利用雨水资源，减少对自来水的依赖。
但是，雨水收集系统需要额外的设备和维护，且需要注意水质问题。
结论：车库顶板排水方案是确保车库内部干燥和安全的重要一环。
在选择车库顶板排水方案时，需要考虑车库的设计和施工条件，以及预算和个人需求。
通过采用适合的车库顶板排水方案，能够有效地避免车库积水和漏水问题的发生，提高车库的使用寿命和舒适度。

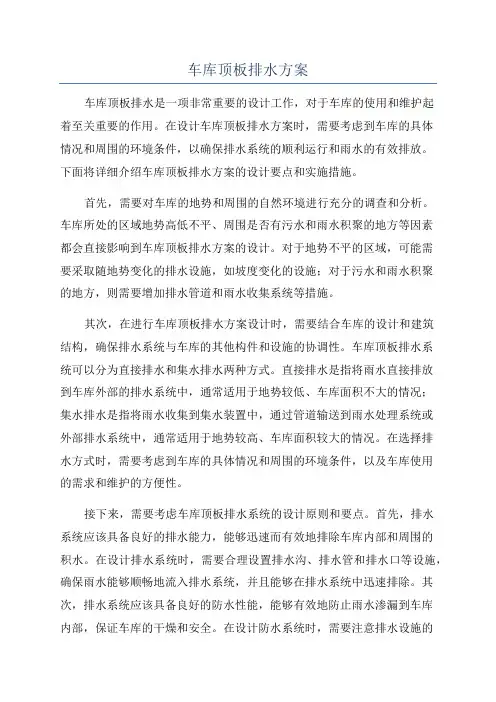

车库顶板排水方案
车库顶板排水方案车库顶板排水是一项非常重要的设计工作，对于车库的使用和维护起着至关重要的作用。
在设计车库顶板排水方案时，需要考虑到车库的具体情况和周围的环境条件，以确保排水系统的顺利运行和雨水的有效排放。
下面将详细介绍车库顶板排水方案的设计要点和实施措施。
首先，需要对车库的地势和周围的自然环境进行充分的调查和分析。
车库所处的区域地势高低不平、周围是否有污水和雨水积聚的地方等因素都会直接影响到车库顶板排水方案的设计。
对于地势不平的区域，可能需要采取随地势变化的排水设施，如坡度变化的设施；对于污水和雨水积聚的地方，则需要增加排水管道和雨水收集系统等措施。
其次，在进行车库顶板排水方案设计时，需要结合车库的设计和建筑结构，确保排水系统与车库的其他构件和设施的协调性。
车库顶板排水系统可以分为直接排水和集水排水两种方式。
直接排水是指将雨水直接排放到车库外部的排水系统中，通常适用于地势较低、车库面积不大的情况；集水排水是指将雨水收集到集水装置中，通过管道输送到雨水处理系统或外部排水系统中，通常适用于地势较高、车库面积较大的情况。
在选择排水方式时，需要考虑到车库的具体情况和周围的环境条件，以及车库使用的需求和维护的方便性。
接下来，需要考虑车库顶板排水系统的设计原则和要点。
首先，排水系统应该具备良好的排水能力，能够迅速而有效地排除车库内部和周围的积水。
在设计排水系统时，需要合理设置排水沟、排水管和排水口等设施，确保雨水能够顺畅地流入排水系统，并且能够在排水系统中迅速排除。
其次，排水系统应该具备良好的防水性能，能够有效地防止雨水渗漏到车库内部，保证车库的干燥和安全。
在设计防水系统时，需要注意排水设施的材料和施工工艺，确保其具备良好的防水性能。
此外，排水设施的维护和保养也是确保排水系统正常运行的重要环节，在设计排水系统时需要考虑设备的易维护性和耐久性，以减少维护工作和成本。
最后，需要进行车库顶板排水方案的实施和验收。
车库顶板虹吸排水施工方案
车库顶板虹吸排水施工方案引言车库是停放汽车的场所，为了保护车辆和车库内的设备，车库顶板的排水是一个重要的施工任务。
针对车库顶板的排水问题，本文将介绍一种效果好且可行的施工方案——虹吸排水施工方案。
什么是虹吸排水虹吸排水是利用压力差来实现自然引水的一种排水方式。
当水位差在一定范围内时，通过构造体的吸水管道将水引流出来，使水自然地流入到排水管道，从而起到排水的作用。
虹吸排水施工方案第一步：设计方案在车库顶板排水系统的设计过程中，需要考虑以下因素： 1. 车库顶板的坡度：应该设计适当的坡度，使得雨水能够顺利地流向排水口。
2. 排水管道的布局：排水管道应该布置合理，避免盲区，确保所有区域的雨水都能够流入排水口。
3. 虹吸吸水口的数量和位置：根据车库顶板的大小和实际需要，合理确定虹吸吸水口的数量和位置。
第二步：材料准备在施工前，需要准备以下材料： - PVC排水管道 - 虹吸吸水口 - 排水管道连接配件 - 密封胶水第三步：施工准备在进行施工前，需要做好以下准备工作： 1. 清理车库顶板的表面，确保其干净整洁。
2. 根据设计方案确定虹吸吸水口的位置，并标出。
第四步：虹吸吸水口安装1.使用工具将虹吸吸水口固定在车库顶板上。
确保其牢固稳定。
2.连接虹吸吸水口与排水管道，使用密封胶水进行密封，以防漏水。
第五步：排水管道布置根据设计方案，在车库顶板上布置排水管道，并连接各个虹吸吸水口。
排水管道应具备一定的坡度，以便使水能够自然地流入排水管道。
第六步：排水系统测试完成排水管道布置后，需要进行排水系统测试。
将一定量的水倒入车库顶板，并观察排水情况。
确保水能够快速而顺利地排到排水口。
第七步：施工验收在完成施工后，需要进行一次全面的施工验收。
检查虹吸吸水口的固定情况，排水管道的连接是否牢固，并进行系统性的排水测试。
总结虹吸排水是一种简单有效的排水方式，在车库顶板的排水施工中具有重要的应用价值。
通过合理的设计方案、准确的施工安装和仔细的验收测试，可以确保车库顶板的排水系统能够顺利地运行，有效地排除雨水，保护车辆和车库设备的安全。
车库顶板排水板施工方案
.津监理A2施工组织设计（方案）报审表编号：001致：天津市工程监理公司（监理单位）：由我方承包天津一期园林景观工程一标段工程的施工组织方案已编制完成，并经上级技术负责人批准，请审查确认。
附件：□施工方案报审表（ 1 ）页□天津一期园林景观工程一标段工程车库顶板排水板施工方案( 8 页)施工项目部（盖章）项目经理（签字）日期总监理工程师审定意见：□报审表格填写不符合要求，现予退回。
请重新填表报审。
□编制的施工组织设计（方案）不符合要求，现予退回。
请按审查附件要求抓紧完善后再行填表报审。
□报审的施工组织设计（方案）符合要求，监理予以确认，请建设单位签署意见。
□附件：号监理通知单项目监理部（盖章）总监理工程师（签字）日期建设单位意见：建设单位代表（签字）日期签收人监理单位：日期：承包单位：日期：建设单位：日期：天津一期园林景观工程一标段车库顶板排水系统施工方案编制人：审核人：审批人：公司名称：天津园林绿化工程有限公司2017年3月20日目录编制依据 (2)工程概况 (2)社区地下车库顶板种植系统简介 (2)车库顶板排水保护系统设计方案 (3)AT-15300（HDPE）排水保护板介绍 (6)排水板安装施工工艺 (7)成品保护 (8)应注意的质量问题 (8)安全保证措施 (8)车库顶板排水保护系统施工方案一、编制依据1、车库顶板构造。
2、规范(1)《屋面工程技术规范》（GB50345—2004）(2)《种植屋面工程技术规程》（JGJ155－2007）(3)《工民建工程专用高密度聚乙烯（HDPE）排水保护板》（Q/TFJKG 001-2008）(4)《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《安全生产许可证条例》二、工程概况（略）三、社区地下车库顶板种植系统简介地下车库种植平台定位利用社区绿地下建设地下车库是汽车时代的居住特点，地下车库顶板作为种植、交通平台也就形成了一种全新环境体系——浅盆地生态体系。
车库顶板排水板绿化施工方案
车库顶板排水板绿化施工方案一、工程概况二、施工准备工作1.材料准备：购买足够的排水板、土壤和植物；2.设备准备：准备好铲子、锄头、扬尘机等相关的施工设备；3.人员组织：组织专业施工人员进行施工，并确保工人具备相关施工经验；4.安全保障：确保施工现场安全，做好防护措施，如悬挂警示标语，设置安全警示线等。
三、施工步骤1.清理车库顶板：首先清理车库顶板上的杂物和泥沙，确保顶板平整；2.排水板铺设：根据车库顶板大小和形状，合理布置排水板，并用专用胶水进行粘贴；3.排水板连接：将排水板之间的连接处进行粘接，确保排水板的连续性和牢固度；4.开孔排水：在排水板上开孔，确保顶板上的积水能够流入排水板内；5. 土壤覆盖：将土壤均匀覆盖在排水板上，厚度约为10cm；6.种植植物：根据设计方案，在土壤上种植美观、适应车库环境的植物；7.浇水养护：种植完毕后，进行适当的浇水，保持土壤湿润，促进植物的生长。
四、施工注意事项1.施工现场严禁吸烟，以防引起火灾；2.严格遵守安全操作规范，如佩戴安全帽、工作服等；3.施工过程中应定期清理施工现场的杂物，保持整洁；4.避免施工过程中对周围环境和设施造成破坏；5.不鼓励或禁止在车库顶板上搭建临时设施，以免引起险情；6.施工完毕后，要及时清理施工垃圾，保持整洁。
五、施工后期维护1.定期检查排水板是否有松动或破损的现象，及时进行修补；2.定期修剪植物，保持绿化效果；3.定期清理排水孔口，防止积水堵塞；4.定期浇水，保持土壤湿润；5.定期施肥，促进植物的生长；6.定期除草，保持草坪整洁。
六、总结车库顶板排水板绿化施工方案的实施可以有效解决车库顶板积水问题，提升车库环境的美观度和舒适度。
在施工过程中，要注意保护施工现场的安全，严格遵守施工操作规范，并定期进行维护，确保施工效果的持久性和良好性。
同时，也需要根据车库实际情况，选择适合的排水板和植物，以达到最佳的绿化效果。
车库顶板排水板施工方案
车库顶板排水板施工方案
一、介绍
车库顶板排水板是指在车库顶板上开放一些通道，以便于排水。
随着住宅小区、商业广场和写字楼的不断发展，停车位的需求量也日益增加。
车库顶板排水板成为一种重要的处理方式，以解决车库内水不能及时排出的问题。
二、施工过程
1.材料准备
•排水板
•密封胶
•泥水线
•手电钻
•手动锯
•打孔工具
•扳手
2.排水板的安装
(1)在车库顶板上划好排水板的位置，并用泥水线确定位置。
(2)使用手电钻打孔，并使用手动锯将线条沿着预定位置锯出。
(3)在预定位置处预留好固定板的孔位。
(4)在车库顶板上涂上密封胶，并铺设排水板。
(5)钉上固定板并进行细微调节，确保板面平整。
(6)涂抹密封胶，注意使线条处密封实际，以确保没有渗漏。
3.测试
在排水板完成安装之后，进行测试，确保排水板畅通无阻，防止任何漏出情况。
三、施工注意事项
•打孔和锯线时，要保证位置和角度的准确性，避免将不必要的损坏带入施工过程中。
•排水板的铺设方向应使用实际情况为基础，并注意调整周围环境。
•当固定板不到位时，需要进行适当的定位和调整。
•保证密封胶的正确使用，特别是在排水板的地方要加强密封。
四、
车库顶板排水板施工方案的实施，对于车库内的污水处理和车库的净化都具有重要的作用。
使用顶板排水板，可以有效地维护车库的卫生和净化，同时此方案也非常适用于商业广场和写字楼等场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车库顶板排水方案
车库顶板排水保护系统施工方案
一、编制依据
1、车库顶板构造。
2、规范
(1)《屋面工程技术规范》（GB50345—）
(2) 建筑构造通用图籍88J5-1
(3)《高密度聚乙烯（HDPE）排水保护板》（Q/TFJKG 001- ）
(4)《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《建设工程安全生产管理条例》、《安全生产许可证条例》
二、工程概况
（略）
三、社区地下车库顶板种植系统简介
地下车库种植平台定位
利用社区绿地下建设地下车库是汽车时代的居住特点，地下车库顶板作为种植、交通平台也就形成了一种全新环境体系——浅盆地生态体系。
地下车库由于面积较大，其使用功能、以及钢筋混凝土结构耐久性都要求做到严格的密闭防水，上部的覆盖土层厚度往往是以所种植的植物的需求而定，尽可能减少结构的负荷，这就形成了浅盆地形态：
●稳定的不透水层，大环境沟通受阻。
●根深植物根系在盆地水平延伸扩展。
●深层积水、上部干燥导致植物物种单一化。
浅盆地形态不能满足多样化种植生态要求
浅盆地形态的人工干预措施
城市居住社区绿地需要的是植物物种多样性的生态环境，阔叶乔木的环境洁净效果最为优良，因此社区绿地需要以阔叶乔木、灌木、多年生草本植物营造，浅盆地形态显然不能满足上述要求。
因此必须采取人工干预措施——人工环境循环系统浅盆地形态的人工环境循环系统是采用特殊材料建立起快速的水、气流动循环系统。
现代合成材料技术的发展为浅盆地形态的人工环境循环系统提供了更加方便的营造手法，利用合成材料薄膜压型制成的排水板构筑排水层、聚酯无纺布过滤水土保持，人工干预系统更加灵活、轻便，系统构造自上而下设计如下：
1、人工配制种植土层，自然堆填。
2、自然土壤基层。
3、浇灌系统（在土壤基层中预埋）。
4、200g/m2聚酯无纺布复合水土保持过滤层。
5、排水保护系统（排水、防水保护、耐植物根系穿刺）。
6、防水层。
7、车库顶板钢筋混凝土结构。
四、车库顶板排水保护系统设计方案
根据车库顶板的具体条件，其地下车库顶板的防水、排水保护、种植推荐下述系统设计推荐系统构造自上而下设计如下：
1、人工配制种植土层，自然堆填。
2、自然土壤基层。
3、浇灌系统（在土壤基层中预埋）。
4、200g/m2聚酯无纺布。
5、KD-1020型（HDPE）排水保护板。
6、卷材防水层。
7、找平层。
8、车库顶板钢筋混凝土结构。
车库顶板排水系统设计构造节点图:。
