高三物理总复习 带电粒子在电场中的运动练习题
高三物理总复习带电粒子在电场中的运动练习题
1.两平行金属板间为匀强电场，不同的带电粒子都以垂直于电场线的方向射入该匀强电场（不计重力），为使这些粒子经过电场后有相同大小的偏转角，则它们应该具有的条件是
A.有相同的动能和相同的荷质比
B.有相同的动量和相同的荷质比
C.有相同的速度和相同的荷质比
D.只要有相同的荷质比就可以了
2.平行板电容器两板间的电压为U，板间距离为d，一个质量为m，电荷量为q的带电粒子从该电容器的正中央沿与匀强电场的电场线垂直的方向射入，不计重力。
当粒子的入射初速度为v0时，它恰好能穿过电场而不碰到金属板。
为了使入射初速度为v0/2的同质量的带电粒子也恰好能穿过电场而不碰到金属板，则在其它量不变的情况下，必须满足
A.使粒子的电荷量减半
B.使两极板间的电压减半
C.使两极板的间距加倍
D.使两极板的间距增为原来的4倍
3.如图所示，虚线a、b、c、d表示匀强电场中的4个等势面。
两个带电粒子M、N（重力忽略不计）以平行于等势面的初速度射入电场，运动轨迹分别如图中MPN和NQM所示。
已知M是带正电的带电粒子。
则下列说法中正确的是Array
A.N一定也带正电
B.a点的电势高于b点的电势，a点的场强大于b点的场强
C.带电粒子N的动能减小电势能增大
D.带电粒子N的动能增大电势能减小
4.在场强大小为E的匀强电场中，质量为m、带电量为+q的物体以某一初速沿电场反方向做匀减速直线运动，其加速度大小为0.8qE/m，物体运动s距离时速度变为零。
则下列说法错误的是
A.物体克服电场力做功qEs
B.物体的电势能减少了0.8qEs
C.物体的电势能增加了qEs
D.物体的动能减少了0.8qEs
5.根据α粒子散射实验，卢瑟福提出了原子的核式结构模型。
图中虚线表示原子核所形成的电场的等
势线，实线表示一个α粒子的运动轨迹。
在α粒子从a运动到b、再运动到c
的是
A.动能先增大，后减小
B.电势能先减小，后增大
C.电场力先做负功，后做正功，总功等于零
D.加速度先变小，后变大
6.A 、B 是一条电场线上的两点，若在A 点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从A 运动到B ，其速度随时间变化的规律如图所示。
设A 、B 两点的电场强度分别为E A 、E B ，电势分别为ΦA 、ΦB ，则
A.E A =E B
B.E A <E B
C.ΦA =ΦB
D.ΦA >ΦB
7.如图所示，质量为m 、电荷量为q 的带电粒子，以初速度v 0垂直射入场强为E 方向竖直向下的匀强电场中，该粒子在电场中的经历时间_____后，其即时速度的方向与初速度方向成30º角。
在这过程中粒子的电势能增量为_______。
8.如图1所示，真空中相距d =5cm 的两块平行金属板A 、B 与电源连接（图中未画出），其中B 板接地（电势为零）。
A 板电势变化的规律如图2所示。
将一个质量m=2.0×10-27
kg ，电量q=+1.6×10-19
C 的带电粒子从紧临B 板处释放，不计重力。
求：⑴在t=0时刻释放该带电粒子，释放瞬间粒子加速度的大小；⑵若A 板电势变化周期T=1.0×10-5
s ，在t=0时将带电粒子从紧临B 板处无初速释放，粒子到达A 板时动量的大小；⑶A 板电势变化频率多大时，在t=T /4到t=T /2时间内从紧临B 板处无初速释放该带电粒子，粒子不能到达A 板。
9.如图所示，竖直放置的平行金属板间距为d =8cm ，板间电压为U =2.0×103
V 。
在其间的匀强电场中用丝线悬挂一个带负电的小球，丝线长L=6.0cm ，小球质量为m=2.0g 。
将小球拉到与悬点O 等高的B 点后将它无初速释放，小球摆到O 点正下方的A 点时速率为零。
求：⑴小球的电荷量q ；⑵小球下摆过程中的最大速度
v m 。
10.示波管的主要结构由电子枪、偏转电极和荧光屏组成。
在电子枪中，电子由阴极K 发射出来，经加速电场加速，然后通过两对相互垂直的偏转电极形成的电场，发生偏转。
其示意图如图（图中只给出了一对YY /
方向偏转的电极）所示。
已知：电子质量为m ，电量为e ，两个偏转电极间的距离为d ，偏转电极边缘到荧光屏的距离为L 。
没有加偏转电压时，电子从阴极射出后，沿中心打到荧光屏上的O 点时动能为E 0。
设电子从阴极发射出来时的初速度可以忽略，偏转电场只存在于两个偏转电极之间。
求：⑴电子枪中的加速电压U 是多少？⑵如果YY /方向的偏转电极加的偏转电压是U y ，电子打到荧光屏上P 点时的动能为E t ，求电子离开偏转电场时，距中心线的距离S y 。
B A
图1
图2
11.有个演示实验，在上下面都是金属板的玻璃盒内，放了许多用锡箔纸揉成的小球，当上下板间加上电压后，小球就上下不停地跳动。
现取以下简化模型进行定量研究。
如图所示，电容为C 的平行板电容器的极板A 和B 水平放置，相距为d ，与电动势为E ，内阻可不计的电源相连。
设两板之间只有一个质量为m 的导电小球，小球可视为质点。
已知：若小球与极板发生碰撞，则碰撞后小球的速度立即变为零，带电状态也立即改变，改变后，小球所带电荷符号与该极板相同，电量为极板电量的α倍（α<<1）。
不计带电小球对极板间匀强电场的影响。
重力加速度为g 。
⑴欲使小球能够不断地在两板间上下往返运动，电动势E 至少应大于多少？⑵设上述条件已满足，在较长的时间间隔T 内小球做了很多次往返运动。
求在T 时间内小球往返运动的次数以及通过电源的总电量。
12.如图所示，在某竖直平面内有一水平向右的匀强电场，场强E =1×104
N/C 。
场内有一半径R =2m 的光滑竖直绝缘环形轨道，轨道的内侧有一质量为m =0.4kg 、带电量为q =+3×10- 4C 的小球，它恰能沿圆环作
电势能的和的最小值。
[参考答案]
http://
1.C
2.C
3.D
4.B
5.C
6.A
7.Eq
mv 330，2061mv - 8.⑴4.0×109m/s 2 ⑵4.0×10-23kg ·m/s
⑶f >52×104Hz 9.⑴8×10-7
C ⑵0.70m/s 10.⑴U=E 0/e ⑵S Y =(E t -E 0) d /eU y 11. ⑴C
mgd
E α>
⑵m gd
C E m d
m gd C E m d T
n ++
-=αα22
22
22， m gd
C E m d
m gd C E m d ECT
Q ++
-=
ααα22
22
222
12.⑴17J ⑵-2J。

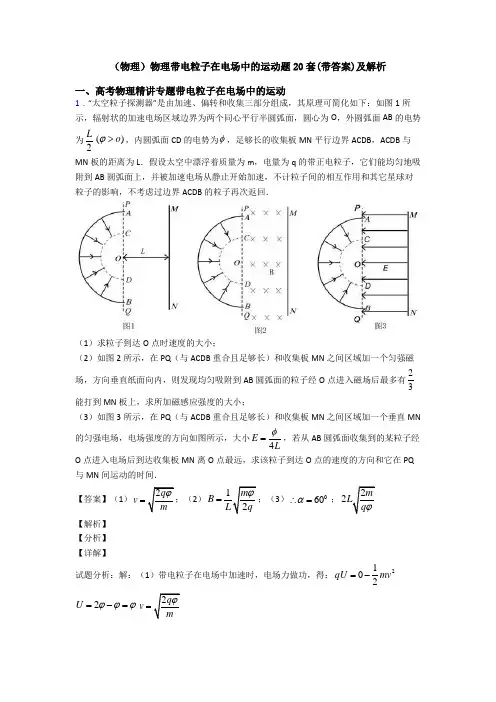

(物理)物理带电粒子在电场中的运动题20套(带答案)及解析
（物理）物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间． 【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角cosxvvα=1cos2α=60α∴=2．如图所示，在两块长为3L、间距为L、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m、电荷量为q的带正电粒子流从两板左端连线的中点O以初速度v0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t的变化规律如图所示，则t=0时刻，从O点射人的粒子P经时间t0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P经过右侧磁场偏转后在电场变化的第一个周期内能够回到O点，求右侧磁场的宽度d 应满足的条件和电场周期T的最小值T min．【答案】（1）0mvBqL=（2）223cosd R a R L≥+=；min(632)3LTvπ+=【解析】【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R1，则012qv B mvR=由几何关系：222113()()2L LR R=+-解得0mvBqL=（2）粒子P从O003L v t=01122y L v t =解得0y v =设合速度为v ，与竖直方向的夹角为α，则：0tan yv v α== 则=3πα00sin 3v v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=，解得23R =右侧磁场沿初速度方向的宽度应该满足的条件为22cos d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t v πα--=解得()min 023L T v π=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.3．如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧距PQ 为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m ，重力不计)无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，A 点到MN 的距离为2L，AO 连线与屏垂直，垂足为O ，求：(1) 电子到达MN 时的速度；(2) 电子离开偏转电场时偏转角的正切值tan θ； (3) 电子打到屏上的点P ′到点O 的距离.【答案】(1) eELv m=L . 【解析】 【详解】（1）电子在电场E 1中做初速度为零的匀加速直线运动，设加速度为a 1，到达MN 的速度为v ，则：a 1＝1eE m ＝eEm 2122La v =解得eELv m=（2）设电子射出电场E 2时沿平行电场线方向的速度为v y ，a 2＝2eE m ＝2eEm t ＝L v v y ＝a 2ttan θ＝y v v=2（3）电子离开电场E 2后，将速度方向反向延长交于E 2场的中点O ′.由几何关系知：tan θ＝2xLL+解得：x ＝3L .4．如图所示，在空间坐标系x <0区域中有竖直向上的匀强电场E 1，在一、四象限的正方形区域CDEF 内有方向如图所示的正交的匀强电场E 2和匀强磁场B ，已知CD =2L ，OC =L ，E 2 =4E 1。

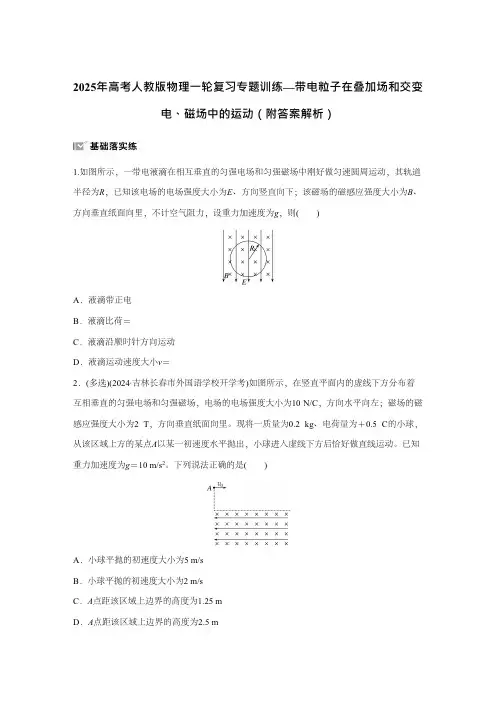

2025年高考人教版物理一轮复习专题训练—带电粒子在叠加场和交变电磁场中的运动 附答案解析
2025年⾼考⼈教版物理⼀轮复习专题训练—带电粒⼦在叠加场和交变电、磁场中的运动（附答案解析）1.如图所⽰，⼀带电液滴在相互垂直的匀强电场和匀强磁场中刚好做匀速圆周运动，其轨道半径为R，已知该电场的电场强度⼤⼩为E、⽅向竖直向下；该磁场的磁感应强度⼤⼩为B、⽅向垂直纸⾯向⾥，不计空⽓阻⼒，设重⼒加速度为g，则( )A．液滴带正电B．液滴⽐荷＝C．液滴沿顺时针⽅向运动D．液滴运动速度⼤⼩v＝2．(多选)(2024·吉林长春市外国语学校开学考)如图所⽰，在竖直平⾯内的虚线下⽅分布着互相垂直的匀强电场和匀强磁场，电场的电场强度⼤⼩为10 N/C，⽅向⽔平向左；磁场的磁感应强度⼤⼩为2 T，⽅向垂直纸⾯向⾥。
现将⼀质量为0.2 kg、电荷量为＋0.5 C的⼩球，从该区域上⽅的某点A以某⼀初速度⽔平抛出，⼩球进⼊虚线下⽅后恰好做直线运动。
已知重⼒加速度为g＝10 m/s2。
下列说法正确的是( )A．⼩球平抛的初速度⼤⼩为5 m/sB．⼩球平抛的初速度⼤⼩为2 m/sC．A点距该区域上边界的⾼度为1.25 mD．A点距该区域上边界的⾼度为2.5 m3．(2023·⼴东梅州市期末)如图甲所⽰，在竖直平⾯内建⽴xOy坐标系(y轴竖直)，在x>0区域有沿y轴正⽅向的匀强电场，电场强度⼤⼩为E＝；在x>0区域，还有按图⼄规律变化的磁场，磁感应强度⼤⼩为B0，磁场⽅向以垂直纸⾯向外为正⽅向。
t＝0时刻，有⼀质量为m、带电荷量为＋q的⼩球(可视为质点)以初速度2v0从原点O沿与x轴正⽅向夹⾓θ＝的⽅向射⼊第⼀象限，重⼒加速度为g。
求：(1)⼩球从上往下穿过x轴的位置到坐标原点的可能距离；(2)⼩球与x轴之间的最⼤距离。
4．(多选)(2024·重庆西南⼤学附中⽉考)如图甲所⽰的平⾏⾦属极板M、N之间存在交替出现的匀强磁场和匀强电场，取垂直纸⾯向外为磁场正⽅向，磁感应强度B随时间t周期性变化的规律如图⼄所⽰，取垂直极板向上为电场正⽅向，电场强度E随时间t周期性变化的规律如图丙所⽰。

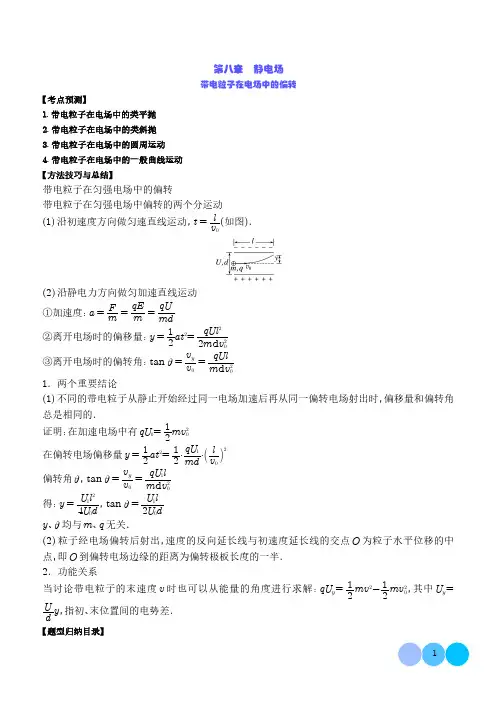

带电粒子在电场中的偏转--2024新高考物理一轮复习题型归纳(解析版)
第八章 静电场带电粒子在电场中的偏转【考点预测】1. 带电粒子在电场中的类平抛2. 带电粒子在电场中的类斜抛3. 带电粒子在电场中的圆周运动4. 带电粒子在电场中的一般曲线运动【方法技巧与总结】带电粒子在匀强电场中的偏转带电粒子在匀强电场中偏转的两个分运动(1)沿初速度方向做匀速直线运动，t =l v 0(如图)．(2)沿静电力方向做匀加速直线运动①加速度：a =F m =qE m =qUmd②离开电场时的偏移量：y =12at 2=qUl 22m d v 20③离开电场时的偏转角：tan θ=v y v 0=qUlm d v 201．两个重要结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：在加速电场中有qU 0=12mv 20在偏转电场偏移量y =12at 2=12·qU 1md ·l v 0 2偏转角θ，tan θ=v y v 0=qU 1lm d v 20得：y =U 1l 24U 0d ，tan θ=U 1l2U 0dy 、θ均与m 、q 无关．(2)粒子经电场偏转后射出，速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为偏转极板长度的一半．2．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y =12mv 2-12mv 20，其中U y =U dy ，指初、末位置间的电势差．【题型归纳目录】题型一：带电粒子在电场中的类平抛题型二：带电粒子在周期性电场中的运动题型三：带电粒子在电场中的偏转的实际应用题型四：带电粒子在电场中的非平抛曲线运动【题型一】电荷守恒定律【典型例题】1如图所示，在立方体的塑料盒内，其中AE 边竖直，质量为m 的带正电小球(可看作质点)，第一次小球从A 点以水平初速度v 0沿AB 方向抛出，小球在重力作用下运动恰好落在F 点。
M 点为BC 的中点，小球与塑料盒内壁的碰撞为弹性碰撞，落在底面不反弹。

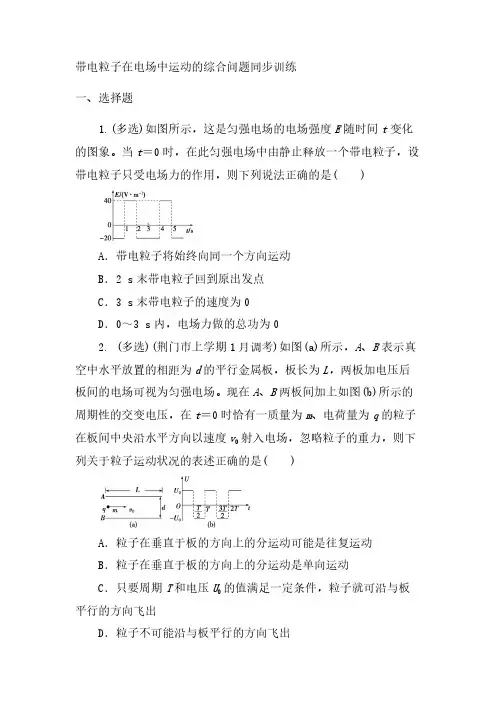

2022届高三物理一轮复习同步练习 带电粒子在电场中运动的综合问题【含答案】
带电粒子在电场中运动的综合问题同步训练一、选择题1.(多选)如图所示，这是匀强电场的电场强度E随时间t变化的图象。
当t＝0时，在此匀强电场中由静止释放一个带电粒子，设带电粒子只受电场力的作用，则下列说法正确的是( )A．带电粒子将始终向同一个方向运动B．2 s末带电粒子回到原出发点C．3 s末带电粒子的速度为0D．0～3 s内，电场力做的总功为02. (多选)(荆门市上学期1月调考)如图(a)所示，A、B表示真空中水平放置的相距为d的平行金属板，板长为L，两板加电压后板间的电场可视为匀强电场。
现在A、B两板间加上如图(b)所示的周期性的交变电压，在t＝0时恰有一质量为m、电荷量为q的粒子在板间中央沿水平方向以速度v0射入电场，忽略粒子的重力，则下列关于粒子运动状况的表述正确的是( )A．粒子在垂直于板的方向上的分运动可能是往复运动B．粒子在垂直于板的方向上的分运动是单向运动C．只要周期T和电压U0的值满足一定条件，粒子就可沿与板平行的方向飞出D．粒子不可能沿与板平行的方向飞出3. (多选)(阳泉市上学期期末)在方向水平的匀强电场中，一不可伸长的不导电细线的一端连着一个质量为m的带电小球，另一端固定于O点，把小球拉至A点，此时细线与电场线平行，然后把小球从A点无初速度释放，经最低点B后到达B的另一侧C点时速度为0，则( )A．小球在B点时速度最大B．小球从A点到B点再到C点的过程中，机械能一直在减少C．小球在B点时的绳子拉力最大D．从B点到C点的过程中小球的电势能一直增加4. (郑州市第二次质量预测)水平地面上方分布着水平向右的匀强电场，一光滑绝缘轻杆竖直立在地面上，轻杆上有A、B两点。
轻杆左侧固定一带正电的点电荷，电荷量为＋Q，点电荷在轻杆A、B 两点的中垂线上，一个质量为m，电荷量为＋q的小球套在轻杆上，从A点由静止释放，小球由A点运动到B点的过程中，下列说法正确的是( )A．小球受到的电场力先减小后增大B．小球的运动速度先增大后减小C．小球的电势能先增大后减小D．小球的加速度大小不变5．(多选)(山东潍坊二模)如图1所示，长为8d、间距为d的平行金属板水平放置，O 点有一粒子源，能持续水平向右发射初速度为v 0，电荷量为＋q ，质量为m 的粒子。

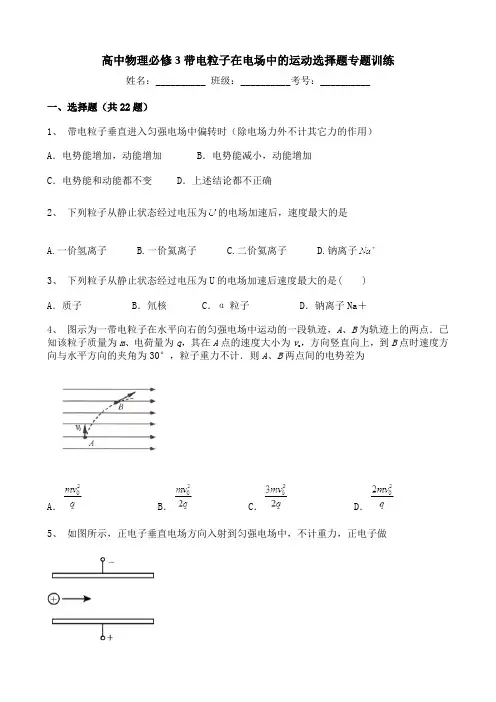

高中物理必修3带电粒子在电场中的运动选择题专题训练
高中物理必修3带电粒子在电场中的运动选择题专题训练姓名：__________ 班级：__________考号：__________一、选择题（共22题）1、带电粒子垂直进入匀强电场中偏转时（除电场力外不计其它力的作用）A．电势能增加，动能增加 B．电势能减小，动能增加C．电势能和动能都不变 D．上述结论都不正确2、下列粒子从静止状态经过电压为的电场加速后，速度最大的是A.一价氢离子B.一价氦离子C.二价氦离子D.钠离子3、下列粒子从静止状态经过电压为U的电场加速后速度最大的是( )A．质子B．氘核 C．α粒子 D．钠离子Na＋4、图示为一带电粒子在水平向右的匀强电场中运动的一段轨迹，A、B为轨迹上的两点．已知该粒子质量为m、电荷量为q，其在A点的速度大小为v o，方向竖直向上，到B点时速度方向与水平方向的夹角为30°，粒子重力不计．则A、B两点间的电势差为A． B． C． D．5、如图所示，正电子垂直电场方向入射到匀强电场中，不计重力，正电子做A ．匀速直线运动B ．匀加速直线运动C ．向下偏转的曲线运动D ．向上偏转的曲线运动6、如图所示，在两个固定的等量异种电荷的垂直平分线上，有a，b两点，下列正确的是A．a点电势比b点电势高B．a，b两点电势等高C．a，b两点电场强度大小相等D．无穷远为零电势处，则正电荷在a处电势能大于零7、水平放置的平行板电容器电容为C，两板之间的距离为d，极板面积足够大，当其带电荷量为Q时，沿两板中央水平射人的带电微粒q，恰好能做匀速直线运动，若使电容器带电荷量增大一倍(其它不变)，则该带电微粒从射人电容器到落到极板上所用时间为A. B. C. D.8、图中A、B是一对平行的金属板。
在两板间加上一周期为T的交变电压 u，A板的电势ＵＡ=0，Ｂ板的电势ＵＢ随时间的变化规律为：在0～T/2的时间内，ＵＢ=Ｕ（正的常数）；在T/2～T的时间内，ＵＢ=Ｕ０；在T～3T/2的时间内，ＵＢ=Ｕ０；在3T/2～2T的时间内，ＵＢ=Ｕ０；…。
带电粒子在电场中的运动练习题(经典)
带电粒子在电场中的运动专题练习知识点：1．带电粒子经电场加速：处理方法，可用动能定理、牛顿运动定律或用功能关系。
qU =mv t 2/2-mv 02/2 ∴ v t = ，若初速v 0=0，则v = 。
2．带电粒子经电场偏转： 处理方法：灵活应用运动的合成和分解。
带电粒子在匀强电场中作类平抛运动， U 、 d 、 l 、 m 、 q 、 v 0已知。
(1)穿越时间: (2)末速度:(3)侧向位移:（4）偏角：1、如图所示，长为L 、倾角为θ的光滑绝缘斜面处于电场中， 一带电量为+q 、质量为m 的小球，以初速度v 0从斜面底端 A 点开始沿斜面上滑，当到达斜面顶端B 点时，速度仍为v 0，则 （ ）A ．A 、B 两点间的电压一定等于mgLsin θ/qB ．小球在B 点的电势能一定大于在A 点的电势能C ．若电场是匀强电场，则该电场的电场强度的最大值一定为mg/qD ．如果该电场由斜面中点正止方某处的点电荷产生，则该点电荷必为负 电荷2、如图所示，质量相等的两个带电液滴1和2从水平方向的匀强电场中0点自由释放后，分别抵达B 、C 两点，若AB=BC ，则它们带电荷量之比q 1：q 2等于（ ） A ．1：2 B ．2：1C ．1：2D ．2：13．如图所示，两块长均为L 的平行金属板M 、N 与水平面成α角放置在同一竖直平面，充电后板间有匀强电场。
一个质量为m 、带电量为q 的液滴沿垂直于电场线方向射人电场，并沿虚线通过电场。
下列判断中正确的是( )。
A 、电场强度的大小E ＝mgcos α/qB 、电场强度的大小E ＝mgtg α/qC 、液滴离开电场时的动能增量为-mgLtg αD 、液滴离开电场时的动能增量为-mgLsin α4．如图所示，质量为m 、电量为q 的带电微粒，以初速度V 0从A 点竖直向上射入水平方向、电场强度为E 的匀强电场中。
当微粒经过B 点时速率为V B ＝2V 0，而方向与E 同向。
物理带电粒子在电场中的运动题20套(带答案)及解析
物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．在如图所示的平面直角坐标系中，存在一个半径R ＝0.2m 的圆形匀强磁场区域，磁感应强度B ＝1.0T ，方向垂直纸面向外，该磁场区域的右边缘与y 坐标轴相切于原点O 点。
y 轴右侧存在一个匀强电场，方向沿y 轴正方向，电场区域宽度l ＝0.1m 。
现从坐标为（﹣0.2m ，﹣0.2m ）的P 点发射出质量m ＝2.0×10﹣9kg 、带电荷量q ＝5.0×10﹣5C 的带正电粒子，沿y 轴正方向射入匀强磁场，速度大小v 0＝5.0×103m/s （粒子重力不计）。
（1）带电粒子从坐标为（0.1m ，0.05m ）的点射出电场，求该电场强度；（2）为了使该带电粒子能从坐标为（0.1m ，﹣0.05m ）的点回到电场，可在紧邻电场的右侧区域内加匀强磁场，试求所加匀强磁场的磁感应强度大小和方向。
【答案】（1）1.0×104N/C （2）4T ，方向垂直纸面向外 【解析】 【详解】解：（1）带正电粒子在磁场中做匀速圆周运动，根据洛伦兹力提供向心力有：200v qv B m r=可得：r =0.20m =R根据几何关系可以知道，带电粒子恰从O 点沿x 轴进入电场，带电粒子做类平抛运动，设粒子到达电场边缘时，竖直方向的位移为y 根据类平抛规律可得：2012l v t y at ==， 根据牛顿第二定律可得：Eq ma = 联立可得：41.010E =⨯N/C（2）粒子飞离电场时，沿电场方向速度：305.010y qE lv at m v ===⨯g m/s=0v 粒子射出电场时速度：02=v v根据几何关系可知，粒子在B '区域磁场中做圆周运动半径：2r y '=根据洛伦兹力提供向心力可得： 2v qvB m r'='联立可得所加匀强磁场的磁感应强度大小：4mvB qr'=='T 根据左手定则可知所加磁场方向垂直纸面向外。
带电粒子在电场中运动题目及标准答案(分类归纳经典)
带电粒子在电场中的运动一、带电粒子在电场中做偏转运动1.如图所示的真空管中，质量为m ，电量为e 的电子从灯丝Ｆ发出，经过电压Ｕ１加速后沿中心线射入相距为d 的两平行金属板Ｂ、Ｃ间的匀强电场中，通过电场后打到荧光屏上，设Ｂ、Ｃ间电压为Ｕ２，Ｂ、Ｃ板长为l 1,平行金属板右端到荧光屏的距离为l ２,求：⑴电子离开匀强电场时的速度与进入时速度间的夹角． ⑵电子打到荧光屏上的位置偏离屏中心距离． 解析:电子在真空管中的运动过分为三段，从Ｆ发出在电压Ｕ１作用下的加速运动；进入平行金属板Ｂ、Ｃ间的匀强电场中做类平抛运动；飞离匀强电场到荧光屏间的匀速直线运动．⑴设电子经电压Ｕ１加速后的速度为v 1，根据动能定理有： 21121mv eU =电子进入Ｂ、Ｃ间的匀强电场中，在水平方向以v 1的速度做匀速直线运动，竖直方向受电场力的作用做初速度为零的加速运动，其加速度为： dmeU meE a 2==电子通过匀强电场的时间11v l t =电子离开匀强电场时竖直方向的速度v y 为： 112mdv l eU at v y ==电子离开电场时速度v 2与进入电场时的速度v 1夹角为α（如图５）则d U l U mdv l eU v v tg y 112211212===α ∴dU l U arctg1122=α ⑵电子通过匀强电场时偏离中心线的位移dU l U v l dm eU at y 1212212122142121=•== 电子离开电场后，做匀速直线运动射到荧光屏上，竖直方向的位移 dU l l U tg l y 1212222==α ∴电子打到荧光屏上时，偏离中心线的距离为 )2(22111221l l d U l U y y y +=+= 图 ５2. 如图所示，在空间中取直角坐标系Oxy ，在第一象限内平行于y 轴的虚线MN 与y 轴距离为d ，从y 轴到MN 之间的区域充满一个沿y 轴正方向的匀强电场，场强大小为E 。
带电粒子在电场中的运动练习题(含答案)
带电粒子在电场中的活动 【1 】 1.如图所示,A 处有一个静止不动的带电体Q,若在c 处有初速度为零的质子和α粒子,在电场力感化下由c 点向d 点活动,已知质子到达d 时速度为v1,α粒子到达d 时速度为v2,那么v1.v2等于：（）A. :1B.2∶1C.2∶1D.1∶22.如图所示,一电子沿等量异种电荷的中垂线由 A→O→B 匀速活动,电子重力不计,则电子除受电场力外,所受的另一个力的大小和偏向变更情形是：（ ）A ．先变大后变小,偏向程度向左B ．先变大后变小,偏向程度向右C ．先变小后变大,偏向程度向左D ．先变小后变大,偏向程度向右3.让. . 的混杂物沿着与电场垂直的偏向进入统一有界匀强电场偏转, 要使它们的偏转角雷同,则这些粒子必须具有雷同的( )4.如图所示,有三个质量相等,分离带正电,负电和不带电的小球,从上.下带电平行金属板间的P 点.以雷同速度垂直电场偏向射入电场,它们分离落到 A.B.C 三点,则 ( )A.A 带正电.B 不带电.C 带负电B.三小球在电场中活动时光相等C.在电场中加快度的关系是aC>aB>aAD.到达正极板时动能关系EA>EB>EC5．如图所示,实线为不知偏向的三条电场线,从电场中M 点以雷同速度垂直于电场线偏向飞出 a.b 两个带电粒子,活动轨迹如图中虚线所示,不计粒子重力及粒子之间的库仑力,则（）A ．a 必定带正电,b 必定带负电B ．a 的速度将减小,b 的速度将增长C ．a 的加快度将减小,b 的加快度将增长D ．两个粒子的动能,一个增长一个减小2H 11H 21H 316．空间某区域内消失着电场,电场线在竖直平面上的散布如图所示,一个质量为m.电荷量为q 的小球在该电场中活动,小球经由A 点时的速度大小为v1,偏向程度向右,活动至B 点时的速度大小为v2,活动偏向与程度偏向之间的夹角为α,A.B 两点之间的高度差与程度距离均为H,则以下断定中准确的是（ ）A ．若v2>v1,则电场力必定做正功B ．A.B 两点间的电势差2221()2m U v v q =-C ．小球活动到B 点时所受重力的瞬时功率2P mgv =D ．小球由A 点活动到B 点,电场力做的功22211122W mv mv mgH =-- 7.如图所示的真空管中,质量为m,电量为e 的电子从灯丝Ｆ发出,经由电压Ｕ１加快后沿中间线射入相距为d 的两平行金属板Ｂ.Ｃ间的匀强电场中,经由过程电场后打到荧光屏上,设Ｂ.Ｃ间电压为Ｕ２,Ｂ.Ｃ板长为L1,平行金属板右端到荧光屏的距离为L ２,求：（1）电子分开匀强电场时的速度与进入时速度间的夹角．（2）电子打到荧光屏上的地位偏离屏中间距离．8. 在真空中消失空间规模足够大的.程度向右的匀强电场．若将一个质量为m.带正电电量q 的小球在此电场中由静止释放,小球将沿与竖直偏向夹角为︒37的直线活动.现将该小球从电场中某点以初速度0v 竖直向上抛出,求活动进程中（取8.037cos ,6.037sin =︒=︒）（1）小球受到的电场力的大小及偏向;（2）小球活动的抛出点至最高点之间的电势差U ．带电粒子在电场中的活动答案7.解析:电子在真空管中的活动过火为三段,从Ｆ发出在电压Ｕ１感化下的加快活动;进入平行金属板Ｂ.Ｃ间的匀强电场中做类平抛活动;飞离匀强电场到荧光屏间的匀速直线活动．⑴设电子经电压Ｕ１加快后的速度为v1,依据动能定理有：21121mv eU = 电子进入Ｂ.Ｃ间的匀强电场中,在程度偏向以v1的速度做匀速直线活动,竖直偏向受电场力的感化做初速度为零的加快活动,其加快度为：dm eU m eE a 2==电子经由过程匀强电场的时光11v l t =电子分开匀强电场时竖直偏向的速度vy 为：112mdv l eUat v y ==电子分开电场时速度v2与进入电场时的速度v1夹角为α（如图５）则dU l U mdv l eU v v tg y112211212===α∴dU l U arctg 1122=α⑵电子经由过程匀强电场时偏离中间线的位移dU l U v l dm eU at y 1212212122142121=•== 电子分开电场后,做匀速直线活动射到荧光屏上,竖直偏向的位移d U l l U tg l y 1212222==α∴电子打到荧光屏上时,偏离中间线的距离为)2(22111221l l d U l U y y y +=+=8.解析：（1）依据题设前提,电场力大小mg mg F e 4337tan =︒=①电场力的偏向向右（2）小球沿竖直偏向做初速为0v 的匀减速活动,到最高点的时光为t ,则：图 ５00=-=gt v v ygv t 0=② 沿程度偏向做初速度为0的匀加快活动,加快度为x a g m F a e x 43==③ 此进程小球沿电场偏向位移为：gv t a s x x 8321202==④ 小球上升到最高点的进程中,电场力做功为： 20329mv S F qU W x e === q mv U 32920=⑤。
高中物理带电粒子在电场中的运动常见题型及答题技巧及练习题(含答案)含解析
【点睛】
本题的关键是分析小球的受力情况，来确定小球的运动情况．从力和能两个角度研究动力学问题是常用的思路．
9．如图所示，x轴的上方存在方向与x轴成 角的匀强电场，电场强度为E，x轴的下方存在垂直纸面向里的匀强磁场，磁感应强度 有一个质量 ，电荷量 的带正电粒子，该粒子的初速度 ，从坐标原点O沿与x轴成 角的方向进入匀强磁场，经过磁场和电场的作用，粒子从O点出发后第四次经过x轴时刚好又回到O点处，设电场和磁场的区域足够宽，不计粒子重力，求：
(1)电场反向后匀强电场的电场强度大小；
(2)整个过程中电场力所做的功。
【答案】(1) (2)
【解析】(1)设t末和2t末小物块的速度大小分别为 和 ，电场反向后匀强电场的电场强度大小为E1,小金属块由A点运动到B点过程：
，
小金属块由B点运动到A点过程：
联立解得： ，则： ；
(2)根据动能定理，整个过程中电场力所做的功：
（1）求粒子到达O点时速度的大小；
（2）如图2所示，在PQ（与ACDB重合且足够长）和收集板MN之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB圆弧面的粒子经O点进入磁场后最多有 能打到MN板上，求所加磁感应强度的大小；
（3）如图3所示，在PQ（与ACDB重合且足够长）和收集板MN之间区域加一个垂直MN的匀强电场，电场强度的方向如图所示，大小 ，若从AB圆弧面收集到的某粒子经O点进入电场后到达收集板MN离O点最远，求该粒子到达O点的速度的方向和它在PQ与MN间运动的时间．
解得
（2）粒子在电场和磁场中的运动轨迹如图所示，粒子第一次出磁场到第二次进磁场，两点间距为
由类平抛规律 ，
由几何知识可得x=y，解得
两点间的距离为 ，代入数据可得
