万用表简单测试二极管
二极管的检测方法及步骤
二极管的检测方法及步骤二极管是一种常用的电子元件，用于电路的整流、开关、放大等功能。
检测二极管的工作状态是维护和维修电子设备的重要环节。
下面将介绍二极管的检测方法及步骤。
1.使用万用表测试二极管的导通性：步骤一:调整万用表选择档位为二极管测试档，一般为20kΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为1，则代表二极管导通；如果指示笔无反应，表头显示无穷大，则代表二极管断路。
2.利用排阻检测二极管的正向压降：步骤一:将二极管两端的脚与排阻相连。
步骤二:使用万用表测试排阻两端的电压。
结果分析:如果在正极脚插入电压，则在正向时二极管有正向压降；如果在负极脚插入电压，则无正向压降。
3.利用万用表测试二极管的反向电阻：步骤一:调整万用表选择档位为二极管测试档，一般为200kΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为一个较大的电阻值，则代表二极管正常；如果指示笔无反应，表头显示无穷大，则代表二极管损坏。
4.通过二极管的发光来判断工作状态：步骤一:使用电压为0.5-1.5V的电池，如干电池或电池组。
步骤二:用导线将电池的正极与二极管的阳极相连，将电池的负极与二极管的阴极相连。
步骤三:观察二极管是否发光。
结果分析:如果二极管发出明亮的光则代表二极管正常工作，如果没有发光则代表二极管损坏或者非光敏二极管。
5.利用万用表测试二极管的倒流电流：步骤一:调整万用表选择档位为二极管测试档，一般为200mΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为一个较小的电流值，则代表二极管正常；如果指示笔无反应，表头显示为0，则代表二极管损坏。

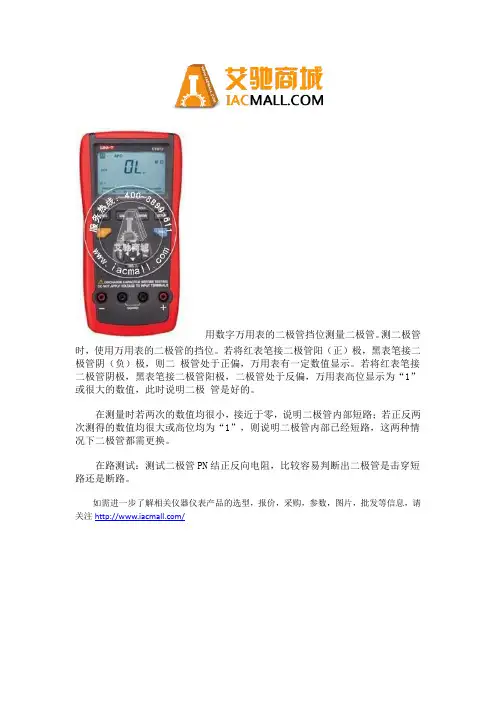

使用数字万用表检测二极管的方法
用数字万用表的二极管挡位测量二极管。
测二极管
时，使用万用表的二极管的挡位。
若将红表笔接二极管阳（正）极，黑表笔接二极管阴（负）极，则二极管处于正偏，万用表有一定数值显示。
若将红表笔接二极管阴极，黑表笔接二极管阳极，二极管处于反偏，万用表高位显示为“1”或很大的数值，此时说明二极管是好的。
在测量时若两次的数值均很小，接近于零，说明二极管内部短路；若正反两次测得的数值均很大或高位均为“1”，则说明二极管内部已经短路，这两种情况下二极管都需更换。
在路测试：测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注/。

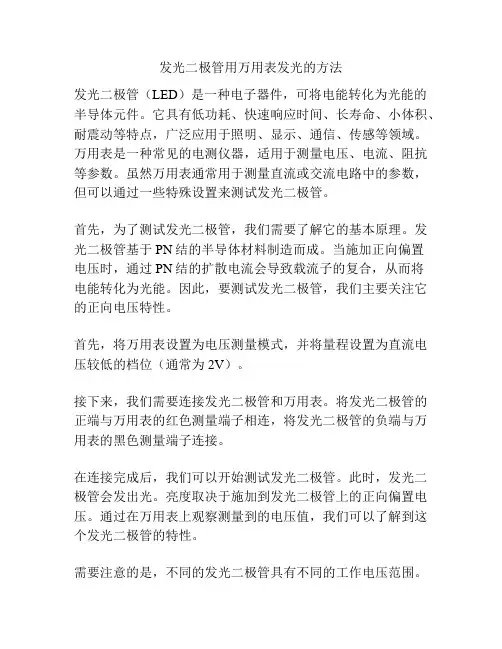

发光二极管用万用表发光的方法
发光二极管用万用表发光的方法发光二极管（LED）是一种电子器件，可将电能转化为光能的半导体元件。
它具有低功耗、快速响应时间、长寿命、小体积、耐震动等特点，广泛应用于照明、显示、通信、传感等领域。
万用表是一种常见的电测仪器，适用于测量电压、电流、阻抗等参数。
虽然万用表通常用于测量直流或交流电路中的参数，但可以通过一些特殊设置来测试发光二极管。
首先，为了测试发光二极管，我们需要了解它的基本原理。
发光二极管基于PN结的半导体材料制造而成。
当施加正向偏置电压时，通过PN结的扩散电流会导致载流子的复合，从而将电能转化为光能。
因此，要测试发光二极管，我们主要关注它的正向电压特性。
首先，将万用表设置为电压测量模式，并将量程设置为直流电压较低的档位（通常为2V）。
接下来，我们需要连接发光二极管和万用表。
将发光二极管的正端与万用表的红色测量端子相连，将发光二极管的负端与万用表的黑色测量端子连接。
在连接完成后，我们可以开始测试发光二极管。
此时，发光二极管会发出光。
亮度取决于施加到发光二极管上的正向偏置电压。
通过在万用表上观察测量到的电压值，我们可以了解到这个发光二极管的特性。
需要注意的是，不同的发光二极管具有不同的工作电压范围。
因此，在测试时，我们应该根据不同的发光二极管选择合适的电压量程。
如果测试时测量到的电压超出了选定量程的上限，则需要调整量程设置，并重新进行测试。
此外，发光二极管也有反向击穿电压的特性。
如果万用表的电压极性错误或电压过高，在反向击穿的情况下，发光二极管可能会被损坏。
因此，在测试发光二极管时，应仔细检查电压极性，并确保电压不会超过发光二极管的最大反向击穿电压。
总之，通过使用万用表测试发光二极管，我们可以了解它的正向电压特性。
通过观察测量到的电压值，我们可以判断发光二极管的工作状态和特性。
测试时要注意选择合适的电压量程，并避免电压过高或电压极性错误导致发光二极管损坏。
这种测试方法简单方便，适用于一般的发光二极管应用。
测试二极管好坏的方法
测试二极管好坏的方法
测试二极管好坏的方法如下：
1. 用万用表欧姆挡，正向电阻约为几十到几百欧，反向电阻约为几十千欧到几百千欧。
一般希望正、反向电阻相差越大越好，两者相差越大，就表明二极管的单向导电特性越好。
若测得管子的正反向电阻值相近，表示管子已坏。
若正反向电阻值都很小或为零，则表示管子已被击穿，两电极已短路；若正反向电阻都很大，则说明管子内部已断路。
以上两种情况均说明被测二极管已损坏，不能使用。
2. 用万用表测量二极管时，可以把万用表的旋钮拨到电阻挡Rx100或Rx1k 档。
然后用两根表笔测量二极管的正、反向电阻值。
3. 电压测量法：把万用表拨到2V电压档。
表笔接光电二极管的两极，在阳光或白炽灯照射下，其电压与光照强度成正比，一般可达~。
4. 电流测量法：把万用表拨在直MA挡或μa挡，红表笔接光电二极管正极，黑表笔接负极，在阳光或白炽灯照射下，起短路电流可达数十到数百微安。
通过以上步骤就可以测试出二极管的好坏了。
如何用万用表检测各种二极管好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。

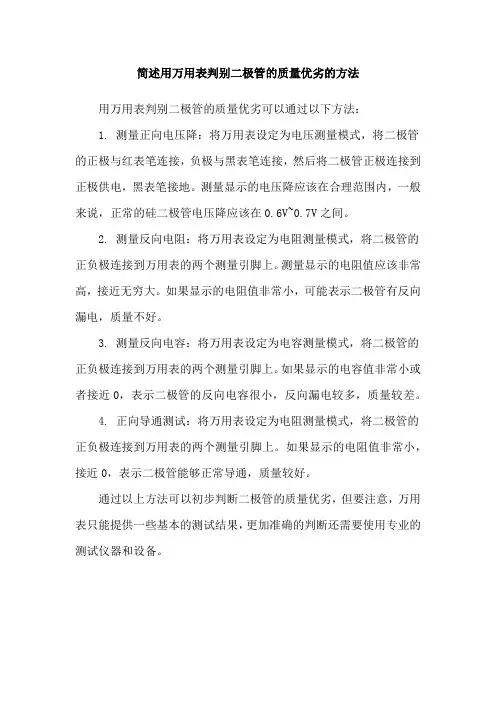

简述用万用表判别二极管的质量优劣的方法
简述用万用表判别二极管的质量优劣的方法
用万用表判别二极管的质量优劣可以通过以下方法：
1. 测量正向电压降：将万用表设定为电压测量模式，将二极管的正极与红表笔连接，负极与黑表笔连接，然后将二极管正极连接到正极供电，黑表笔接地。
测量显示的电压降应该在合理范围内，一般来说，正常的硅二极管电压降应该在0.6V~0.7V之间。
2. 测量反向电阻：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
测量显示的电阻值应该非常高，接近无穷大。
如果显示的电阻值非常小，可能表示二极管有反向漏电，质量不好。
3. 测量反向电容：将万用表设定为电容测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电容值非常小或者接近0，表示二极管的反向电容很小，反向漏电较多，质量较差。
4. 正向导通测试：将万用表设定为电阻测量模式，将二极管的正负极连接到万用表的两个测量引脚上。
如果显示的电阻值非常小，接近0，表示二极管能够正常导通，质量较好。
通过以上方法可以初步判断二极管的质量优劣，但要注意，万用表只能提供一些基本的测试结果，更加准确的判断还需要使用专业的测试仪器和设备。
利用数字万用表测量二极管的过程及注意事项
利用数字万用表测量二极管的过程及注意事项一、概述二极管是一种控制电流流动方向的电子器件，它具有单向导电性。
在电子电路中，二极管的测量是十分常见的操作。
本文将结合数字万用表来介绍利用数字万用表测量二极管的过程及注意事项。
二、测量过程1. 准备工作在测量二极管前，首先要确保数字万用表处于正常状态，并且选择恰当的测量范围。
一般来说，选择二极管测试档位。
2. 测量方法将二极管的正负极分别连接至数字万用表的测试钳上，同时注意连接的极性应正确。
正常测试情况下，数字万用表应显示正常的二极管压降值。
3. 测量结果将数字万用表显示的数值记录下来，这就是二极管的压降值。
利用这个数值可以判断二极管是否处于正常工作状态。
三、注意事项1. 测量范围在选择数字万用表的测量范围时，应根据具体二极管的特性来进行选择。
如果选择的范围过小，可能无法显示正确的数值；如果选择的范围过大，可能会对数字万用表产生不必要的负荷。
2. 连接极性在连接二极管时，应注意其正负极性，确保连接方式正确，避免因连接错误导致测量值不准确。
3. 测量环境在测量二极管时，应选择一个安静、干净的环境，避免外部干扰对测量结果产生影响。
4. 保护仪器在测量过程中，要注意保护好使用的数字万用表，避免发生短路或其他损坏仪器的意外情况。
四、结论利用数字万用表测量二极管是一项常见的操作，在测量过程中需要注意一些细节和注意事项。
正确认识测量原理，正确选择测量范围，正确连接二极管并保护好仪器，这样才能够准确测量二极管的压降值，并判断其工作状态。
希望本文能为广大电子爱好者和从业人员提供一些帮助。
五、测量实例为了更好地理解利用数字万用表测量二极管的过程及注意事项，我们可以通过一个实际测量实例来加深对该过程的理解。
以常用的硅二极管为例，接下来将演示利用数字万用表测量硅二极管的具体步骤和注意事项。
1. 准备工作需要准备一支硅二极管、一台数字万用表和准备好的测试线。
确保数字万用表处于正常状态，并选择二极管测试档位。
如何用万用表检测各种二极管好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.67
红表笔 黑表笔
的负极。
谢谢！
二级管正 偏
问题： 当测得电阻较大时，黑表笔接二级管的 哪个极？
负极
红表笔接二级管的哪个极？
电阻大
正极
二级管反 偏
（2）.学生练习：用万用表测量各二极管的正反向电阻，并判
别极性
管子名称
R×100 正向电阻 反向电阻 R×1K 正向电阻 反向电阻
整流二极管
发光二极管
稳压二极管
用万用表测发光二极管, 可用万用表欧姆档的最高档 (R×10K)
R×1档，因万用表内阻较小，流过二级管的电流太大，易烧坏二级管 R×10k档，因万用表内使用的叠层式电池的电压较高，可能击穿管子
（2）、测试原理
注意：万用表的黑表笔
接表内电池的正极！
电阻挡的刻 度是反向的
问题：
当测得电阻较小时，黑表笔接二级管的 哪个极？ 正极
红表笔接二级管的哪个极？
电阻小
负极
二极管的识别与简单测试
一、二极管的极性判别
1.从外壳的形状上
图形符号印在 外壳上
2.用色环来标志电极
有色标的一端为二极管的负极
3.发光二极 管
管脚短的 为负极 金属片大 的一端为 负极
二、用万用表判别二极管的极性
1、用机械式万用表电阻档判别极性
（1）.量程选用：用R×100档或R×1K档 问题：为什么小功率的二极管不能用R×1档或R×10K档测量?
问题：为什么用万用表的不同电阻档测量二极管 的电阻时，会得到不同的电阻值？
由于二级管的伏安特性是非线性的， 故选用万用表不同量程测量同一个 二极管时，通过二极管的正向电流
大小不等，因此测出的正向电阻也
不尽相同。
（3）.二极管性能测试
正向电阻 较小 0 ∞
反向电阻 较大 0 ∞
管子好坏 好 短路损坏 开路损坏 管子质量不佳
正反向电阻比较接近
2、用数字式万用表判别二极管极性
液晶显示器
功能开关旋钮 电源开关
电阻电压测试 孔
三极管测试插 孔
电流测试插 孔
测试公共接地 端
UT51型数字万用表
测量二极管
方法：转盘打在( )档，红表笔插在右一孔内，黑表笔插在
右二孔内，Leabharlann 支表笔的前端分别接二极管的两极，如下图所
示，然后颠倒表笔再测一次。
