视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)作者：佚名来源：本站整理发布时间：2009-5-3 23:07:10 [收藏] [评论]视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-S ub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
视频线接口类型
查看文章视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

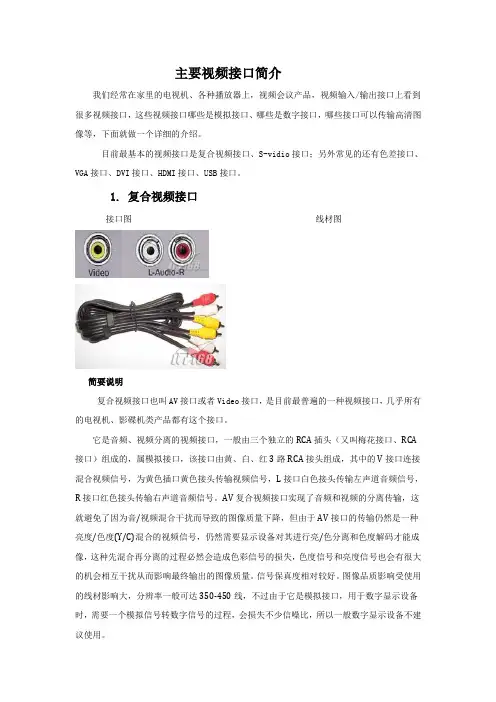

主要视频接口简介7.29
主要视频接口简介我们经常在家里的电视机、各种播放器上，视频会议产品，视频输入/输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、DVI接口、HDMI接口、USB接口。
1. 复合视频接口接口图线材图简要说明复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA 接口）组成的，属模拟接口，该接口由黄、白、红3路RCA接头组成，其中的V接口连接混合视频信号，为黄色插口黄色接头传输视频信号，L接口白色接头传输左声道音频信号，R接口红色接头传输右声道音频信号。
AV复合视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
技术要求电气特性视频电气特性见表1。
表1 外部复合视频接口互连配接电气特性标称值模拟音频单声道单声道表示单路音频信号。
符号标志：“音频”或“Audio”，接口端子的颜色为白色。
双声道双声道包含左声道、右声道两路音频信号。
符号标志和接口端子的颜色如表2所示。
表2 双声道标志和接口端子标示音频电气特性音频信号接口的电气特性的标称值见表3表3 电气特性各声道模拟音频信号为各自并行的信号，一根电缆和端子只能传输其中一个信号。
各类高清接口图片说明及会议室布线说明
HDMI、DVI、VGA、RGB、分量、S端子)高清接口图片说明各种视频输出端口(HDMI、DVI、VGA、RGB、分量、S端子)图片说明1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
S端子,AV,BNC,色差,VGA(DSUB)等接口知识
S端子,AV,BNC,色差,VGA(DSUB)等接口知识作者: tags:接口sub AV BNC VGA(DSUB)S端子，AV，BNC，色差，VGA(D-SUB)，DVI，HDMI接口知识S端子，AV，BNC，色差，VGA(D-SUB)，DVI，HDMI接口知识S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清楚度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV 接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清楚度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
（S端子又可以分为三种1．普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。
除了显卡外电视机以及DVD等视频源上都是这种接口。
史上最全视频信号音频信号接口汇总,视频、音频工程师必备
信号接口1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和A V与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA 接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。
MPC微型S端子接线方式
MPC微型S端子接线方式
一、s端子接口是什么用
连接带S端子的电视机，输出电脑画面。
在电视机内有一个电路叫色度解码器，作用是负责将接收到的视频信号分解成色度信号和亮度信号两部分，然后将这两部分信号分别输出到电视机的显像管上。
二、s端子接口接什么线
1、4针S端子接口。
4针是常见S-端子，目前的电视机、影碟机、投影仪配接的都是4针接口，较早一些的显卡如MX440，FX5200等配置的也是4针S-
端子
2、7针S端子接口。
标准的7针S-端子比较4针的多出了一路复合信号，可以单独分离输出RCA信号（复合信号），在显卡上就可以省去一个黄色的VIDEO输出接口。
虽然多出的2针功能和定义各不相同，但一般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接口即能分离出一路4针标准S端子信号，又能分离出一路标准的AV视频信号。
有的配备7针S端子的显卡配备一个一转二的转接输出装置，可以分成S端子和AV输出两种模式。
不过，7针的S-端子接口可以直接使用4针S端子线，不必另行购买连接线。
3、9针S端子接口。
一种是为其中4针是标准S端子，2针是标准AV视频信号输出，余下2针是音频信号输出。
另一种是具备V in V out功能或是HDTV 功能的S端子，具备色差输出Y P b Pr或Y C b Cr，目前市场流行的ATI和N v i d i a显卡都带此种高清功能。
S-Video接口_定义_带图
S-Video接⼝_定义_带图S-Video接⼝⽬前应⽤最⼴泛、输出效果更好的S端⼦接⼝。
S-Video端⼦⼜称亮⾊分离端⼦，是⼀种专业视频标准接⼝，只传输视频信号，与⾳频⽆关。
S 并不是Super，⽽是Separate，是分离的意思，将视频信号的⾊度信号C和亮度信号Y进⾏分离，分别以不同的通道进⾏传输，减少影像传输过程中的“分离”、“合成”的过程，减少转化过程中的损失，同时降低信号之间的互扰，减轻视频节⽬输出时亮度和⾊度相互⼲扰的问题，以得到更佳的显⽰效果。
S-Video端⼦输出接⼝⽀持设备的最⼤显⽰分辨率为1024 x768。
⽬前市场上常见的S端⼦有三种：4针、7针和9针。
1、4针S-Video接⼝4针是常见的S-Video端⼦，⽬前的电视机、影碟机、投影仪配接的都是4针接⼝,较早⼀些的显卡如MX440，FX5200等配置的也是4针的S-Video。
S端⼦线为单根多芯结构，长度⼀般在3M之内，最长不能超过5M，否则有可能出现显⽰画⾯⿊⽩或者是⽆信号输出的状况。
实际上视频信号的传输主要取决于传输线的质量，如果主观能够接受不易觉察的图像质量下降并使⽤⾼品质信号线，信号的传输距离可以达到30⽶；如果使⽤两根信号线传输(在S端⼦接⼝处汇合)的⾼品质75ohm同轴电缆(如RG59 or RG6)，传输距离甚⾄可以达到60-100⽶。
2、7针S-Video接⼝标准的7针S-Video⽐较4针的多出了⼀路复合信号，可以单独分离输出RCA信号（复合信号），在显卡上就可以省去⼀个黄⾊的VIDEO输出接⼝。
虽然多出的2针功能和定义各不相同，但⼀般都是把这两针作为标准AV视频信号输出，这样就使得这个7针接⼝即能分离出⼀路4针标准S端⼦信号，⼜能分离出⼀路标准的AV视频信号。
有的配备7针S端⼦的显卡配备⼀个⼀转⼆的转接输出装置，可以分成S端⼦和AV输出两种模式。
不过，7针的S-Video接⼝可以直接使⽤4针S端⼦线，不必另⾏购买连接线。
