BGP负载分担的问题讲解
pbr负载分担方式
pbr负载分担方式PBR负载分担方式PBR（Policy-Based Routing）是一种基于策略的路由技术，可以根据不同的策略将数据流量分配到不同的路径上，从而实现负载均衡和流量控制。
在网络架构中，PBR负载分担方式是一种非常重要的技术，可以有效地提高网络的性能和可靠性。
一、PBR负载分担方式的原理PBR负载分担方式的原理是通过设置路由策略，将数据流量分配到不同的路径上，从而实现负载均衡和流量控制。
在PBR负载分担方式中，可以根据不同的条件来设置路由策略，如源IP地址、目的IP地址、协议类型、端口号等。
当数据流量满足某个条件时，就会按照相应的路由策略进行转发。
二、PBR负载分担方式的优点PBR负载分担方式具有以下优点：1. 提高网络性能：PBR负载分担方式可以将数据流量分配到不同的路径上，从而实现负载均衡，避免某个路径过载，提高网络性能。
2. 提高网络可靠性：PBR负载分担方式可以将数据流量分配到多条路径上，当某个路径出现故障时，可以自动切换到其他路径，从而提高网络可靠性。
3. 灵活性强：PBR负载分担方式可以根据不同的条件来设置路由策略，具有很强的灵活性，可以根据实际情况进行调整。
三、PBR负载分担方式的应用场景PBR负载分担方式适用于以下场景：1. 多线路负载均衡：当网络中存在多条路径时，可以使用PBR负载分担方式将数据流量分配到不同的路径上，从而实现负载均衡。
2. 多路径容错：当网络中存在多条路径时，可以使用PBR负载分担方式将数据流量分配到多条路径上，当某个路径出现故障时，可以自动切换到其他路径，从而提高网络可靠性。
3. 流量控制：可以使用PBR负载分担方式对不同类型的流量进行控制，如限制某个应用程序的带宽，避免影响其他应用程序的正常使用。
四、PBR负载分担方式的实现方法PBR负载分担方式的实现方法如下：1. 设置路由策略：根据不同的条件设置路由策略，如源IP地址、目的IP地址、协议类型、端口号等。
bgp 选路原则和负载分担控制

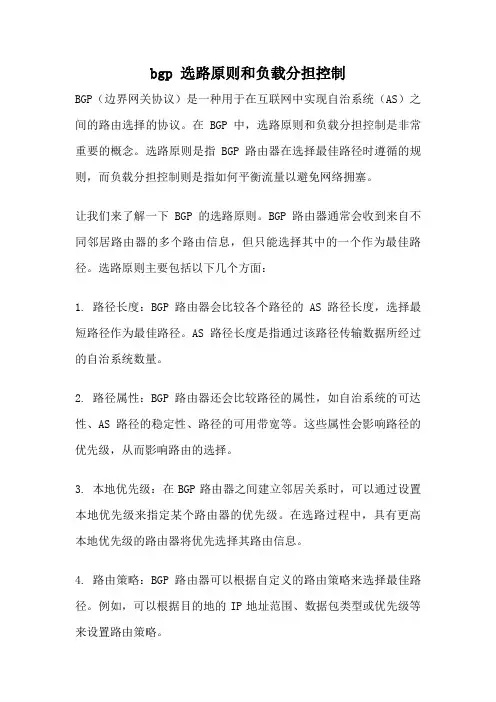

bgp 选路原则和负载分担控制BGP（边界网关协议）是一种用于在互联网中实现自治系统（AS）之间的路由选择的协议。
在BGP中，选路原则和负载分担控制是非常重要的概念。
选路原则是指BGP路由器在选择最佳路径时遵循的规则，而负载分担控制则是指如何平衡流量以避免网络拥塞。
让我们来了解一下BGP的选路原则。
BGP路由器通常会收到来自不同邻居路由器的多个路由信息，但只能选择其中的一个作为最佳路径。
选路原则主要包括以下几个方面：1. 路径长度：BGP路由器会比较各个路径的AS路径长度，选择最短路径作为最佳路径。
AS路径长度是指通过该路径传输数据所经过的自治系统数量。
2. 路径属性：BGP路由器还会比较路径的属性，如自治系统的可达性、AS路径的稳定性、路径的可用带宽等。
这些属性会影响路径的优先级，从而影响路由的选择。
3. 本地优先级：在BGP路由器之间建立邻居关系时，可以通过设置本地优先级来指定某个路由器的优先级。
在选路过程中，具有更高本地优先级的路由器将优先选择其路由信息。
4. 路由策略：BGP路由器可以根据自定义的路由策略来选择最佳路径。
例如，可以根据目的地的IP地址范围、数据包类型或优先级等来设置路由策略。
选路原则的目标是选择最佳路径，从而实现高效的路由选择和数据传输。
通过选择最短路径、稳定的路径和具有足够带宽的路径，BGP 能够提供可靠的网络连接和高质量的数据传输。
接下来，让我们来看看BGP的负载分担控制。
负载分担控制是指如何在多条路径之间分配流量，以避免某条路径因过载而导致网络拥塞。
在BGP中，负载分担控制可以通过以下方式实现：1. 多路径系统（Multipath）：BGP支持多路径系统，即可以同时使用多条路径来传输流量。
当BGP路由器收到多条相等的最佳路径时，可以选择同时使用这些路径，以实现负载分担。
2. 路由策略：BGP路由器可以根据自定义的路由策略来分配流量。
例如，可以设置基于源IP地址或目的地IP地址的负载分担策略，将不同的流量分配到不同的路径上。
利用BGP虚拟下一跳技术实现IP骨干网流量负载均衡
配置说明：【R1】interface Loopback0ip address 192.168.0.1 255.255.255.255interface Serial1/0no ship address 172.16.15.1 255.255.255.0interface Serial1/1no ship address 172.16.12.1 255.255.255.0interface Serial1/2no ship address 172.16.16.1 255.255.255.0 interface Serial1/3no ship address 172.16.13.1 255.255.255.0ip route 10.0.0.1 255.255.255.255 172.16.13.3 【虚拟下一跳地址指向真正下一跳，并由本域内IGP(OSPF)路由引入，使本域内所有邻居都能学习到虚拟下一跳地址的路由，从而使邻居从自己学习到的路由能最优化】ip route 192.168.0.3 255.255.255.255 172.16.13.3ip prefix-list ISP-B seq 5 permit 172.16.34.0/24【做前缀列表匹配需要改变下一跳的前缀】route-map set-nexthop permit 10 【做route-map，改相应前缀下一跳性】match ip address prefix-list ISP-Bset ip next-hop 10.0.0.1route-map set-nexthop permit 20router ospf 1router-id 192.168.0.1no auto-costredistribute static metric 10 metric-type 1 subnets【引入静态路由，使域内所有IBGP邻居能学到虚拟下一跳地址，从面使邻居从自己学习到的路由能最优化】network 172.16.12.0 0.0.0.255 area 0network 172.16.15.0 0.0.0.255 area 0network 172.16.16.0 0.0.0.255 area 0network 192.168.0.0 0.0.0.255 area 0router bgp 100no synchronizationbgp router-id 192.168.0.1bgp log-neighbor-changesneighbor internal peer-groupneighbor internal remote-as 100neighbor internal update-source Loopback0neighbor internal route-map set-nexthop out【做出方向的ruout-map改变发向邻居路由的下一跳】neighbor 192.168.0.2 peer-group internalneighbor 192.168.0.3 remote-as 200neighbor 192.168.0.3 ebgp-multihop 255neighbor 192.168.0.3 update-source Loopback0neighbor 192.168.0.3 soft-reconfiguration inboundneighbor 192.168.0.5 peer-group internalneighbor 192.168.0.6 peer-group internalno auto-summary【R2】interface Loopback0ip address 192.168.0.2 255.255.255.255interface Serial1/0no ship address 172.16.26.2 255.255.255.0interface Serial1/1no ship address 172.16.12.2 255.255.255.0interface Serial1/2no ship address 172.16.25.2 255.255.255.0interface Serial1/3no ship address 172.16.24.2 255.255.255.0ip route 10.0.0.1 255.255.255.255 172.16.24.4【虚拟下一跳地址指向真正下一跳，并由本域内IGP(OSPF)路由引入，使本域内所有邻居都能学习到虚拟下一跳地址的路由，从而使邻居从自己学习到的路由能最优化】ip route 192.168.0.4 255.255.255.255 172.16.24.4ip prefix-list ISP-B seq 5 permit 172.16.34.0/24【做前缀列表匹配需要改变下一跳的前缀】route-map set-nexthop permit 10【做route-map，改相应前缀下一跳性】match ip address prefix-list ISP-Bset ip next-hop 10.0.0.1route-map set-nexthop permit 20router ospf 1router-id 192.168.0.2log-adjacency-changesno auto-costredistribute static metric 10 metric-type 1 subnets【引入静态路由，使域内所有IBGP邻居能学到虚拟下一跳地址，从面使邻居从自己学习到的路由能最优化】network 172.16.25.0 0.0.0.255 area 0network 172.16.26.0 0.0.0.255 area 0network 192.168.0.0 0.0.0.255 area 0router bgp 100no synchronizationbgp router-id 192.168.0.2bgp log-neighbor-changesneighbor internal peer-groupneighbor internal remote-as 100neighbor internal update-source Loopback0neighbor internal route-map set-nexthop out【做出方向的ruout-map改变发向邻居路由的下一跳】neighbor 192.168.0.1 peer-group internalneighbor 192.168.0.4 remote-as 200neighbor 192.168.0.4 ebgp-multihop 255neighbor 192.168.0.4 update-source Loopback0neighbor 192.168.0.5 peer-group internalneighbor 192.168.0.6 peer-group internalno auto-summary【R3】由于R3、R4域内没有其它IBGP邻居，下挂设备都运行IGP所以不需要以虚拟下一跳的方式建立EBGP邻居，可以用正常的方式建立EBGP邻居即可interface Loopback0ip address 192.168.0.3 255.255.255.255interface Serial1/0no ship address 172.16.34.3 255.255.255.0interface Serial1/3no ship address 172.16.13.3 255.255.255.0router ospf 1router-id 192.168.0.3log-adjacency-changesno auto-costnetwork 172.16.34.0 0.0.0.255 area 0router bgp 200no synchronizationbgp router-id 192.168.0.3bgp log-neighbor-changesnetwork 1.0.0.0network 172.16.34.0 mask 255.255.255.0neighbor 192.168.0.1 remote-as 100neighbor 192.168.0.1 ebgp-multihop 255neighbor 192.168.0.1 update-source Loopback0neighbor 192.168.0.1 soft-reconfiguration inboundneighbor 192.168.0.4 remote-as 200neighbor 192.168.0.4 update-source Loopback0no auto-summaryip route 0.0.0.0 0.0.0.0 172.16.13.1ip route 1.0.0.0 255.0.0.0 Null0ip route 192.168.0.1 255.255.255.255 172.16.13.1【R4】由于R3、R4域内没有其它IBGP邻居，下挂设备都运行IGP所以不需要以虚拟下一跳的方式建立EBGP邻居，可以用正常的方式建立EBGP邻居即可interface Loopback0ip address 192.168.0.4 255.255.255.255interface Serial1/0no ship address 172.16.34.4 255.255.255.0serial restart-delay 0interface Serial1/3no ship address 172.16.24.4 255.255.255.0serial restart-delay 0router ospf 1router-id 192.168.0.4log-adjacency-changesno auto-costnetwork 172.16.34.0 0.0.0.255 area 0network 192.168.0.0 0.0.0.255 area 0router bgp 200no synchronizationbgp router-id 192.168.0.4bgp log-neighbor-changesnetwork 1.0.0.0network 172.16.34.0 mask 255.255.255.0neighbor 192.168.0.2 remote-as 100neighbor 192.168.0.2 ebgp-multihop 255neighbor 192.168.0.2 update-source Loopback0neighbor 192.168.0.3 remote-as 200neighbor 192.168.0.3 update-source Loopback0no auto-summaryip route 0.0.0.0 0.0.0.0 172.16.24.2ip route 1.0.0.0 255.0.0.0 Null0ip route 192.168.0.2 255.255.255.255 172.16.24.2【R5】R5、R6属于域内设备不建立EBGP邻居关系，也只要以正常方式与域内其它设备建立IBGP邻居关系即可interface Loopback0ip address 192.168.0.5 255.255.255.255interface Serial1/0no ship address 172.16.15.5 255.255.255.0interface Serial1/1no ship address 172.16.56.5 255.255.255.0interface Serial1/2no ship address 172.16.25.5 255.255.255.0router ospf 1router-id 192.168.0.5log-adjacency-changesno auto-costnetwork 172.16.0.0 0.0.255.255 area 0network 192.168.0.0 0.0.0.255 area 0router bgp 100no synchronizationbgp router-id 192.168.0.5bgp log-neighbor-changesneighbor internal peer-groupneighbor internal remote-as 100neighbor internal update-source Loopback0neighbor 192.168.0.1 peer-group internalneighbor 192.168.0.2 peer-group internalneighbor 192.168.0.6 peer-group internalno auto-summary【R6】R5、R6属于域内设备不建立EBGP邻居关系，也只要以正常方式与域内其它设备建立IBGP邻居关系即可interface Loopback0ip address 192.168.0.6 255.255.255.255interface Serial1/0no ship address 172.16.26.6 255.255.255.0interface Serial1/1no ship address 172.16.56.6 255.255.255.0interface Serial1/2no ship address 172.16.16.6 255.255.255.0router ospf 1router-id 192.168.0.6log-adjacency-changesno auto-costnetwork 172.16.0.0 0.0.255.255 area 0network 192.168.0.0 0.0.0.255 area 0router bgp 100no synchronizationbgp router-id 192.168.0.6bgp log-neighbor-changesneighbor internal peer-groupneighbor internal remote-as 100neighbor internal update-source Loopback0neighbor 192.168.0.1 peer-group internalneighbor 192.168.0.2 peer-group internalneighbor 192.168.0.5 peer-group internalno auto-summary。
目前不支持负载分担的路由协议
目前不支持负载分担的路由协议目前不支持负载分担的路由协议负载分担（Load Balancing）是通过合理的资源分配，将网络流量均匀地分配到不同的服务器上，以达到提高整个系统的性能和可靠性的目的。
在现代网络环境下，负载分担已经成为大型网络中不可或缺的一部分。
然而，目前市场上主流的路由协议中，并没有直接支持负载分担的功能，这主要是由于以下几点原因：1.历史原因：现有的主流路由协议如RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）、BGP（Border Gateway Protocol）等并不是为负载分担而设计的。
这些协议在设计之初主要考虑的是网络的稳定性和可靠性，而不是负载的均衡。
因此，这些协议并没有在设计中考虑如何进行负载分担的功能。
2.复杂性：负载分担需要对网络中的流量进行实时监测和控制，根据实时的网络负载情况来调整流量的分配。
这涉及到复杂的算法和数据处理，需要大量的计算和存储资源。
而在现有的路由器硬件和软件设计中，并没有为负载分担提供足够的处理能力和存储空间。
如果要支持负载分担，需要重新设计路由器硬件和软件，这需要大量的时间和成本。
3.兼容性问题：由于负载分担需要对网络进行实时监测和控制，这就要求网络中的所有设备都支持负载分担的功能。
然而，在现实中，大多数网络设备并不都支持负载分担的功能，尤其是老旧的设备。
如果引入负载分担的功能，就需要替换或更新现有的网络设备，这无疑会增加网络的复杂性和成本。
4.性能影响：负载分担需要不断地分析和调整网络流量的分配，这就会增加路由器的负担，影响其性能和稳定性。
由于负载分担涉及到复杂的算法和数据处理，会占用大量的计算和存储资源，这可能导致路由器的处理速度变慢，甚至出现故障。
为了解决这个问题，需要进一步提高路由器硬件和软件的性能，这同样需要大量的时间和成本。
综上所述，目前市场上的主流路由协议并不直接支持负载分担的功能，主要是由于历史原因、复杂性、兼容性问题和性能影响等方面的限制。
路由器的负载均衡配置
路由器的负载均衡配置在网络通信中，负载均衡是一种重要的技术手段，可以有效地提高网络性能和可靠性。
路由器作为网络中的关键设备，负载均衡配置对于实现网络流量的平衡分担至关重要。
本文将介绍路由器的负载均衡配置方法，以及相关注意事项。
一、负载均衡的概念和作用负载均衡是一种将网络流量分散到多个服务器或链路上的技术。
它通过有效地分配流量，使得每个服务器或链路都能得到较均衡的负载，从而提高网络的吞吐量和响应速度。
负载均衡可以避免单一服务器或链路的过载，提高系统的可靠性和可用性。
二、路由器的负载均衡配置方法1. 链路负载均衡链路负载均衡是指将网络流量根据规则分配到多个链路上。
一般来说，路由器可以通过以下两种方式实现链路负载均衡：（1）静态路由静态路由是指通过手动配置路由器的路由表来实现负载均衡。
管理员可以根据实际需求设置路由器的下一跳地址，将流量分发到多个链路上。
这种方式适用于网络结构稳定，流量分布相对固定的情况。
（2）动态路由动态路由是指路由器根据网络状态自动调整路由表，实现负载均衡。
常用的动态路由协议有OSPF、BGP等。
动态路由可以根据链路状态和流量情况，实时调整最佳的路由路径，从而实现负载均衡。
2. 服务器负载均衡除了链路负载均衡，路由器还可以实现对服务器的负载均衡。
在这种情况下，路由器将流量根据一定的规则分发给多个服务器，从而提高服务器的处理能力和可靠性。
常用的服务器负载均衡方法有以下几种：（1）基于源地址的负载均衡基于源地址的负载均衡是指根据发送请求的源IP地址进行负载均衡。
路由器可以通过源地址哈希算法将相同源地址的请求分发给同一台服务器，从而实现流量的均衡分担。
（2）基于目标地址的负载均衡基于目标地址的负载均衡是指根据请求的目标IP地址进行负载均衡。
路由器可以通过目标地址哈希算法将相同目标地址的请求分发给同一台服务器，从而实现流量的均衡分担。
（3）基于会话的负载均衡基于会话的负载均衡是指根据请求的会话信息进行负载均衡。
利用BGP虚拟下一跳技术实现IP骨干网流量负载均衡
利用BGP虚拟下一跳技术实现IP骨干网流量负载均衡BGP（边界网关协议）是一种广域网路由协议，常用于实现互联网中的骨干网。
BGP虚拟下一跳技术可以通过将多个BGP路由器的下一跳地址设置为同一个虚拟IP地址，来实现骨干网的流量负载均衡。
在本文中，我们将详细介绍如何利用BGP虚拟下一跳技术实现IP骨干网的流量负载均衡。
1.BGP虚拟下一跳技术概述BGP虚拟下一跳技术旨在解决BGP路由器之间的流量分布不均衡的问题。
该技术通过将多个BGP路由器的下一跳地址设置为同一个虚拟IP地址，实现了在BGP路径选择过程中的负载均衡。
当多个具有相同下一跳虚拟IP地址的路由器同时宣告相同的路由时，该路由的流量会被均匀地分布到多个路由器上，从而实现流量负载均衡。
2.实施步骤以下是实施BGP虚拟下一跳技术实现IP骨干网流量负载均衡的基本步骤：步骤1：配置BGP路由器首先，需要在所有参与负载均衡的BGP路由器上进行相关配置。
这包括将所有BGP路由器的下一跳地址设置为同一个虚拟IP地址，并确保所有路由器都宣告相同的路由。
步骤2：配置负载均衡策略在BGP路由器上配置负载均衡策略，以确保在收到多个路由宣告时，能够均匀地分布流量到各个路由器上。
可以通过设置本地优先级（local preference）或使用路由映射（route map）等方式来实现负载均衡策略。
步骤3：验证配置配置完成后，需要进行验证以确保流量能够均匀地分布到多个路由器上。
可以通过监控各个BGP路由器的流量情况、路由表信息等来验证负载均衡的效果。
3.BGP虚拟下一跳技术的优势3.1提高网络性能通过将流量均匀地分布到多个路由器上，可以避免一些路由器负载过重的情况，提高网络性能和吞吐量。
3.2增强网络可靠性当一些BGP路由器发生故障时，由于其他路由器也宣告了相同的路由，流量可以无缝地切换到其他正常的路由器，从而增强了网络的可靠性和容错性。
3.3简化网络管理BGP虚拟下一跳技术可以使网络管理员更加灵活地管理网络拓扑。
bgp出口负载分担设计
bgp出口负载分担设计
BGP（边界网关协议）出口负载分担设计是指在网络中使用BGP
协议来分担流量负载，以确保网络的稳定性和性能。
在设计BGP出
口负载分担时，需要考虑以下几个方面：
1. 多路径路由选择，BGP可以支持多路径路由选择，通过配置
不同的路由属性和策略，可以实现流量的分担。
可以使用BGP的多
路径功能（BGP Multipath）来实现多条等价路径的负载分担。
2. AS路径预防，在设计BGP出口负载分担时，需要注意避免
AS路径过长或者出现环路，这可能会导致流量分担不均匀或者出现
路由震荡的情况。
3. 出口流量控制，通过配置BGP属性、路由策略和路由过滤器，可以实现对出口流量的控制和分流，确保流量在网络中均衡分布。
4. ECMP（等价多路径），在BGP网络中，可以使用ECMP来实
现流量的负载均衡，确保流量在多条路径上均匀分布，提高网络的
利用率和可靠性。
5. 路由策略，设计合理的路由策略可以根据流量的特点和业务
需求，实现流量的灵活分流和负载均衡，提高网络的性能和稳定性。
总的来说，BGP出口负载分担设计需要考虑多路径路由选择、
AS路径预防、出口流量控制、ECMP和路由策略等方面，以实现流量
的均衡分担和网络的稳定性和性能。
综合考虑网络的规模、业务需
求和硬件设备的支持情况，设计合理的BGP出口负载分担方案，可
以有效提高网络的可靠性和性能。
BGP协议总结（比较详细，好理解）
BGPBorder Gateway Protocol（当前使用的版本是 BGP-4）动态路由协议可以按照工作范围分为IGP以及EGP。
IGP工作在同一个AS内，主要用来发现和计算路由，为AS内提供路由信息的交换；而EGP工作在AS与AS之间，在AS 间提供无环路的路由信息交换，BGP则是EGP的一种。
BGP是一种增强的路径矢量路由协议，同时BGP是拥有丰富的策略控制技术的外部网关协议。
多运行于AS与AS之间。
目录：BGP概述BGP基本概念BGP工作原理BGP与IGP交互BGP属性特点BGP选路规则BGP负载分担BGP扩展特性1.BGP概述BGP 其着眼点不在于自动发现网络拓扑，而在于在AS之间选择最佳路由和控制路由的传播。
Ⅰ。
BGP使用 TCP 作为其传输层协议（监听端口号为 179），提高了协议的可靠性，且不需要专门的机制来确保连接的可控性。
BGP进行域间的路由选择，对协议的稳定性要求非常高。
因此用TCP协议的高可靠性来保证BGP协议的稳定性。
BGP的对等体之间必须在逻辑上连通，并进行TCP连接。
目的端口号为179，本地端口号任意。
Ⅱ。
路由更新时 ，BGP 只发送更新的路由，大大减少了BGP传播路由所占用的带宽，适用于在Internet上传播大量的路由信息。
Ⅲ。
BGP从设计上 避免了环路 的发生。
AS之间：BGP通过携带AS路径信息来标记途经的AS，带有本地AS号的路由将被丢弃，从而避免了域间产生环路。
AS内部：BGP在AS内学到的路由不再通告给AS内的BGP邻居，避免了AS内产生环路。
Ⅳ。
支持CIDR 无类域间路由Ⅵ。
BGP提供了丰富的路由策略；提供了防止路由振荡的机制；BGP也易于扩展二.BGP基本概念Ⅰ。
自治系统AS （Autonomous System ）AS是指在一个实体管辖下的拥有相同选路策略的IP网络。
每个AS都有唯一的自治系统编号，这个编号是由IANA分配的。
编号范围是1~65535（其中1到64511是注册的因特网编号，64512到65535是私有网络编号。
