水套加热炉操作规程祥解
水套炉操作规程
水套炉操作规程一、引言水套炉是一种常用的加热设备，广泛应用于化工、医药、食品等行业。
为了确保安全和提高工作效率，制定本操作规程，明确操作流程和注意事项。
二、设备概述水套炉是一种双层结构的加热设备，由内胆、外胆、电加热器、温度控制器、搅拌器等组成。
内胆用于加热反应物，外胆则用于加热循环水。
三、操作流程1. 准备工作a. 检查水套炉及相关设备是否正常运行，如有故障应及时报修。
b. 检查电源线是否连接稳固，电源开关是否处于关闭状态。
c. 检查循环水系统是否正常运行，水位是否充足。
d. 检查温度控制器是否正常工作，设定合适的温度范围。
2. 加热操作a. 将待加热的反应物放入内胆中，并确保内胆密封良好。
b. 打开循环水阀门，调节循环水流量，保持合适的水温。
c. 打开电源开关，启动电加热器，设定合适的加热功率和时间。
d. 监测温度控制器显示的温度，确保加热过程中温度控制在设定范围内。
e. 若需要搅拌反应物，启动搅拌器，按照要求设定搅拌速度。
3. 完成操作a. 当反应完成或达到设定时间后，关闭电源开关，停止加热。
b. 关闭循环水阀门，停止循环水供应。
c. 等待水套炉冷却至安全温度后，可进行清洗和维护工作。
d. 清洗后，将水套炉恢复到初始状态，做好设备的保养工作。
四、注意事项1. 操作人员应经过相关培训，熟悉水套炉的结构和操作流程。
2. 在操作过程中，应佩戴防护手套、护目镜等个人防护装备，确保人身安全。
3. 加热过程中应定期检查温度控制器的准确性，确保温度控制的精度。
4. 加热过程中不得随意调节加热功率，以免引起过热或过冷。
5. 加热过程中应定期检查循环水系统的运行情况，确保循环水供应正常。
6. 操作结束后，应及时关闭电源开关，切断电源供应。
7. 操作结束后，应定期对水套炉进行清洗和维护，保持设备的良好状态。
五、紧急情况处理1. 发生漏电或其他安全事故时，应立即切断电源，并采取相应的应急措施。
2. 发生火灾时，应立即报警并启动灭火器进行灭火，确保人员安全。
水套炉操作规程
水套炉操作规程引言概述：水套炉是一种常见的加热设备，广泛应用于化工、医药、食品等行业。
正确的操作水套炉能够确保生产的安全和效率。
本文将介绍水套炉的操作规程，包括设备的启动与停止、温度控制、安全注意事项和设备维护等内容。
一、设备的启动与停止1.1 检查设备及周围环境：在启动水套炉之前，首先要检查设备及周围环境是否符合操作要求。
检查设备的电源、水源、气源等是否正常，并确保周围没有易燃易爆物品。
1.2 启动水套炉：启动水套炉前，先将电源开关置于关闭状态。
然后，打开水源阀门，使水套炉内的水能够循环流动。
接下来，打开电源开关，启动水套炉。
在启动过程中，要注意观察设备是否正常运行，如有异常情况应及时停止。
1.3 停止水套炉：停止水套炉前，先将电源开关置于关闭状态。
然后，关闭水源阀门，停止水套炉内的水循环。
最后，等待设备冷却后，才能进行其他操作。
二、温度控制2.1 设置温度参数：在操作水套炉前，需要根据生产需要，设置合适的温度参数。
一般来说，温度参数应根据物料的熔点、沸点等特性来确定。
2.2 控制温度升降速度：在加热过程中，要控制温度的升降速度，避免温度变化过快或过慢。
可以通过调节加热功率或冷却水的流量来实现。
2.3 监测温度变化：在操作水套炉过程中，应随时监测温度的变化情况。
可以通过温度传感器等设备来实时监测温度，并及时调整操作参数，确保温度控制在合适的范围内。
三、安全注意事项3.1 防止超温：在操作水套炉时，要注意防止温度超过设定范围。
如果温度超过设定值，应及时停止加热，并采取相应的措施降温，以避免设备损坏或安全事故的发生。
3.2 防止烫伤：水套炉在加热过程中会产生高温，操作人员要注意防止烫伤。
应佩戴防热手套、防护眼镜等个人防护装备，并避免接触加热部件。
3.3 防止漏电：在操作水套炉时，要确保设备的电源接地良好，避免漏电事故的发生。
同时，要定期检查设备的电气部分，确保电路的安全性。
四、设备维护4.1 清洁设备：定期清洁水套炉设备，包括外壳、加热器、冷却器等部分。
水套炉操作规程
水套炉操作规程一、引言水套炉是一种常用的加热设备，广泛应用于化工、制药、食品等行业。
为了确保水套炉的安全运行和高效工作，制定本操作规程，规范水套炉的操作流程和注意事项。
二、设备概述1. 水套炉是一种加热设备，由外层壳体和内部的加热元件组成。
2. 水套炉内部填充着导热油、水或其他热媒体，通过加热元件将热能传递给工作物料。
三、操作流程1. 开机准备a. 检查水套炉的电源线是否连接牢固，电源插座是否正常。
b. 检查水套炉内的热媒体是否充足，如需添加，请按照操作手册的要求进行添加。
c. 检查水套炉的控制面板是否正常，温度探头是否接触良好。
2. 启动水套炉a. 打开水套炉的电源开关，注意观察电源指示灯是否亮起。
b. 按照操作手册的要求，设置水套炉的工作温度和加热时间。
c. 等待水套炉预热至设定温度，此时可以进行下一步操作。
3. 加料操作a. 将待加热的物料准备好，确保物料的质量和数量符合要求。
b. 打开水套炉的进料阀门，缓慢将物料加入水套炉内。
c. 注意控制物料的加入速度，避免溅出或堵塞。
4. 加热过程a. 在加热过程中，密切关注水套炉的工作状态和温度变化。
b. 如发现温度超过设定值或异常情况，请立即停止加热，检查故障原因。
c. 加热过程中，不得离开操作现场，以防发生意外情况。
5. 加热完成a. 当物料达到所需温度后，关闭水套炉的加热开关。
b. 关闭进料阀门，停止物料的加入。
c. 等待水套炉冷却至安全温度后，可以进行下一步操作。
6. 关机操作a. 关闭水套炉的电源开关，断开电源。
b. 清理水套炉内的残留物料，保持设备的清洁。
c. 检查水套炉的各项部件是否完好，如有损坏或异常情况，请及时报修。
四、安全注意事项1. 操作人员必须穿戴好防护装备，包括防火服、防护手套、防护眼镜等。
2. 在操作过程中，严禁使用金属工具接触水套炉，以免触电或引发火灾。
3. 禁止在水套炉周围堆放易燃、易爆物品，保持操作现场的整洁。
4. 加热过程中，应定期检查水套炉的温度和压力，确保设备正常运行。
16.水套加热炉操作规程
水套加热炉操作规程1 适用范围本规程适用于集输泵站升温用水套加热炉的操作。
本规程规定了水套加热炉的投产前准备、投运、运行检查及停运操作步骤。
2 操作内容2.1投运前的准备2.1.1 正确穿戴劳保用品，并进行危害辨识和风险分析，落实必要的风险削减措施。
2.1.2 岗位人员要求经过特殊工种作业培训，取得相应操作证书持证上岗。
2.1.3 点炉前的检查2.1.3.1炉体、保温层、安全阀、压力表、温度计、液位计齐全完好，在检定有效期内。
检查人孔应严密，附属设备正常。
2.1.3.2倒通燃料流程，检查火嘴无结焦、无堵塞，点火电极间距合适，燃烧器良好，风门、烟道挡板灵活好用。
2.1.3.3 观火孔保持完好，烟道畅通，防爆门完好。
2.1.3.4 液位计完好，玻璃管清洁，有最高、最低安全水位的标识和报警系统，水套内水位应保持在1/2～2/3位置。
2.1.3.5 上水阀灵活好用，上水管线畅通。
2.1.3.6检查配电系统及附属线路完好后，戴绝缘手套合闸送电。
2.1.3.7 烟囱绷绳和接地线良好。
2.1.4 点炉前与相关岗位进行联系。
2.1.5启动鼓风机强制通风5～10min，负压水套炉应自然通风15min以上，排净炉膛内残余的可燃气体。
2.1.6 燃油水套炉，先启动燃油泵预热管线，并启动电加热器加热燃油，控制燃油温度、压力至规定值。
燃气水套炉，根据生产实际情况控制压力值。
2.1.7顺序打开被加热介质出口阀门、进口阀门，确认流程畅通后，关闭旁通阀门，倒通工艺流程后循环10min，置换盘管内介质。
2.2投运2.2.1 通风结束后，按点火开关点火，燃烧稳定后，调节风门和烟道挡板开度，保持火焰处于最佳燃烧状态。
2.2.2 小火烘炉4～5小时后，方可调节火焰升高炉温，按升温曲线要求进行升温。
2.2.3 调节火焰使水套升温、升压至规定值。
正常运行中，水位应在水套液位的2/3处。
2.3运行中的检查2.3.1检查各部位无漏气、漏油、漏风等现象，燃气（油）流量计应运行正常，火焰稳定、均匀，烟囱无冒黑烟现象，燃烧器运行正常。

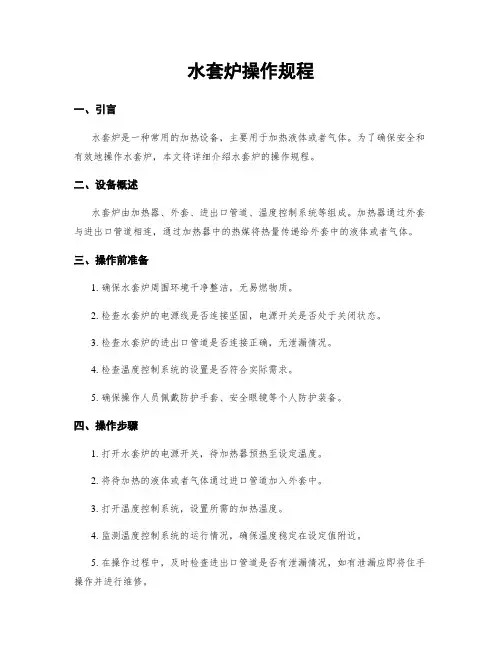

水套炉操作规程
水套炉操作规程一、引言水套炉是一种常用的加热设备，主要用于加热液体或者气体。
为了确保安全和有效地操作水套炉，本文将详细介绍水套炉的操作规程。
二、设备概述水套炉由加热器、外套、进出口管道、温度控制系统等组成。
加热器通过外套与进出口管道相连，通过加热器中的热媒将热量传递给外套中的液体或者气体。
三、操作前准备1. 确保水套炉周围环境干净整洁，无易燃物质。
2. 检查水套炉的电源线是否连接坚固，电源开关是否处于关闭状态。
3. 检查水套炉的进出口管道是否连接正确，无泄漏情况。
4. 检查温度控制系统的设置是否符合实际需求。
5. 确保操作人员佩戴防护手套、安全眼镜等个人防护装备。
四、操作步骤1. 打开水套炉的电源开关，待加热器预热至设定温度。
2. 将待加热的液体或者气体通过进口管道加入外套中。
3. 打开温度控制系统，设置所需的加热温度。
4. 监测温度控制系统的运行情况，确保温度稳定在设定值附近。
5. 在操作过程中，及时检查进出口管道是否有泄漏情况，如有泄漏应即将住手操作并进行维修。
6. 操作结束后，关闭温度控制系统，将热媒排空。
7. 关闭水套炉的电源开关，断开电源线。
五、安全注意事项1. 操作人员应严格按照操作规程进行操作，不得擅自更改设备设置。
2. 在操作过程中，应注意观察温度控制系统的运行情况，如发现异常应及时报修。
3. 操作人员应保持警惕，避免热媒泄漏引起的烫伤或者其他意外事故。
4. 操作人员应定期对水套炉进行维护保养，确保设备的正常运行。
5. 在操作过程中，应避免将易燃物质挨近水套炉，以防发生火灾。
6. 操作结束后，应及时关闭电源开关，断开电源线，确保设备的安全。
六、故障排除1. 若温度控制系统无法正常工作，应检查电源线是否连接正常，温度传感器是否损坏等。
2. 若发现热媒泄漏，应即将住手操作，并进行维修。
3. 若水套炉加热不均匀，应检查加热器是否损坏，是否需要更换。
七、总结水套炉是一种常用的加热设备，操作时应严格按照操作规程进行，确保安全和有效地进行加热操作。
水套炉操作规程
水套炉操作规程一、概述水套炉是一种常见的加热设备，广泛应用于化工、制药、食品等行业。
为了确保安全运行和提高工作效率，制定本操作规程。
二、设备准备1. 检查设备：确保水套炉外观完好，无损坏和泄漏现象。
2. 检查电源：确认电源连接正常，电压稳定。
3. 检查冷却水：确保冷却水供应充足，水温适宜。
三、操作步骤1. 打开电源：将电源开关置于“开”位，确认电源指示灯亮起。
2. 设置温度：根据工艺要求，调节温度控制器的设定温度。
3. 加水：打开进水阀，逐渐加水至设定水位，然后关闭进水阀。
4. 加热：将加热开关置于“开”位，启动加热器进行加热。
5. 监控温度：通过温度控制器实时监测水套炉内的温度变化，确保温度控制在设定范围内。
6. 停止加热：当达到设定温度后，将加热开关置于“关”位，停止加热。
7. 关闭电源：工作结束后，将电源开关置于“关”位，断开电源供应。
四、安全注意事项1. 操作前需穿戴好防护装备，如耐酸碱手套、护目镜等。
2. 操作过程中，严禁用湿手触摸电源开关和加热器。
3. 加水时应缓慢操作，避免水溅出烫伤皮肤。
4. 在加热过程中，应随时监控温度，避免温度过高引发事故。
5. 操作结束后，应及时关闭电源，断开电源供应，确保设备安全。
五、故障处理1. 温度过高：停止加热，检查温度控制器和加热器是否正常工作，如有问题，及时联系维修人员。
2. 水泄漏：关闭进水阀，检查水管连接是否松动或破损，如有问题，及时修复或更换。
六、维护保养1. 定期清洗：根据使用情况，定期清洗水套炉内部，防止结垢和污染影响工作效果。
2. 检查电源线：定期检查电源线是否破损，如有破损，应及时更换。
3. 检查密封件：定期检查水套炉的密封件是否完好，如有老化或破损，应及时更换。
以上就是水套炉的操作规程，希望能对您的工作有所帮助。
如有其他问题，请随时咨询。
水套炉操作规程
水套炉操作规程标题：水套炉操作规程引言概述：水套炉是一种常用的加热设备，广泛应用于化工、医药、食品等行业。
正确操作水套炉可以提高工作效率，保障生产安全。
本文将详细介绍水套炉的操作规程，帮助操作人员正确使用水套炉，确保生产顺利进行。
一、水套炉的启动和停止1.1 确认电源和水源在启动水套炉之前，首先要确保电源和水源正常。
检查电源插座是否牢固接触，水源管道是否通畅。
1.2 启动水套炉按照水套炉的操作说明书，打开电源开关，调节温控器设定温度，启动水泵。
等待水套炉升温至设定温度。
1.3 停止水套炉当使用完毕或需要停止加热时，先关闭水泵，再关闭电源开关，等待水套炉冷却至安全温度后方可断电。
二、水套炉的操作注意事项2.1 避免空载运行水套炉在无水状态下运行会导致加热管烧坏，因此在启动前务必确保水套炉内有足够的水。
2.2 定期清洁定期清洁水套炉内部，保持加热管和水管的畅通，避免因堵塞导致故障。
2.3 防止过热使用过程中要注意监控水套炉的温度，避免过热造成设备损坏或安全事故。
三、水套炉的维护保养3.1 定期检查定期检查水套炉的电源线、加热管、温控器等部件是否正常，及时发现问题并进行维修。
3.2 更换配件根据水套炉的使用寿命和维护记录，定期更换易损件，确保设备正常运行。
3.3 清洁保养定期清洁水套炉内部，清除水垢和污垢，保持设备的清洁卫生，延长使用寿命。
四、水套炉的安全操作4.1 防止触电操作水套炉时要注意防止触电，保持设备和操作人员的安全。
4.2 防止漏电定期检查水套炉的接地情况，防止漏电导致安全事故发生。
4.3 防止火灾使用水套炉时要注意防止火灾，保持操作环境整洁，避免火源接触。
五、水套炉的应急处理5.1 发生故障时当水套炉发生故障时，应立即停止使用，通知维修人员进行处理，切勿私自修理。
5.2 紧急停机在紧急情况下，可通过紧急停机按钮或拉下电源开关来停止水套炉的运行。
5.3 安全撤离在发生火灾或其他危险情况时，操作人员应迅速撤离现场，并按照应急预案进行处理。
燃气水套加热炉操作规程
燃气水套加热炉操作规程一、前言燃气水套加热炉是一种常用的工业热处理设备，主要用于热处理和加热各种金属材料。
为了保障人身安全和设备正常运行，制定燃气水套加热炉操作规程。
二、燃气水套加热炉结构说明燃气水套加热炉主要由水套、壳体、燃烧器、烟道、控制系统等部分组成，其中水套是热传导的主要部位，燃烧器是实现燃烧的关键部分，控制系统是实现自动化控制的核心部分。
三、操作流程1、操作前的准备（1）检查加热炉周围环境是否安全，清除杂物和易燃物品。
（2）检查水套内是否有水，如果没有应先加入水，并确认水的压力是否在合理范围内。
（3）检查燃气管线、电路线路和开关是否正常。
2、操作步骤（1）开启燃气供应阀门和电源开关，启动燃烧器。
（2）设置加热炉温度和加热时间，确认控制系统的设定值。
（3）启动循环水泵，将水流经过水套，保障水套内部温度均匀。
（4）当加热时，应保持燃烧器的稳定工作状态，观察温度变化情况，如有异常应及时处理。
（5）加热完成后，先关闭燃气供应阀门，等燃烧器完全停止后断电，切勿急于关闭电源。
（6）待加热炉自然冷却到安全温度时，方可清理炉内残留物和防锈处理，准备下一次使用。
四、安全注意事项（1）燃气水套加热炉操作时应严格遵守操作规程和安全生产标准。
（2）加热炉内禁止放置易燃、易爆物品。
（3）加热炉使用前应仔细检查各部位是否正常，如异常应及时进行维修或更换。
（4）燃气管线应定期进行检查，确保管道安全稳定。
（5）加热炉使用过程中，应常常观察燃气燃烧情况和温度变化情况，如出现异常应及时调整或处理。
（6）加热完成后，不要急于关闭电源和燃气阀门，要等燃烧器完全停止后再进行关断。
以上就是燃气水套加热炉操作规程的简要说明，希望能够对使用燃气水套加热炉的人员有所帮助，提高操作水平和安全意识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沈阳-大连输气管线分输站加热炉操作规程
金属结构安装工程公司
水套加热炉操作规程
1启用水套加热炉前的检查
1.1新投用的水套加热炉必须有产品合格证，在安全部门和生产部门进行登记。
1.2长期停用又重新启用的水套加热炉必须由安全部门授权的单位进行内外部检验，合格后方可投入使用。
1.3使用前必须检查水套加热炉各部件及附件(压力表、水位表、安全阀、火嘴、阀门)应齐全可靠。
安全阀、压力表必须有有效的强检校验标志，安全阀要依据设计定压。
液位计应有指示最高最低安全水位的明显标志。
1.4检查水位应在液位计显示范围的1/2--2／3之间。
水位在最低安全水位标志以下时，应加水。
超过最高安全水位标志时应放掉多余部分的水。
1.5检查确认天然气有控制，供气管线无泄漏，供气阀门灵活好用。
1.6检查供气压力是否正常，打开天然气放空阀门，放空，天然气出气稳定后关闭放空阀门。
1.7检查水套加热炉连接部件安装可靠，无渗漏并倒好进出口的流程，确保液流畅通。
2加水
2.1 检查确认炉火关闭，侧身打开加热炉放空阀门，缓慢放掉水套炉内的压力，压力降为零后再打开加水阀门加水。
2.2液位到规定位置后，停止加水，关闭加水阀门和放空阀门。
3点火
3.1点火前检查确认供气阀门关闭，不漏气。
打开望火孔，调整挡风板通风5min以上，使炉膛内余气排出。
3.2关闭挡风板后点火，点火时人要站在侧面部位，先点火后开气，开气时人要背对加热炉。
3.3火点燃后，要先小火预热5min，然后调整调节阀门加大炉火。
4调火
4.1根据加热液体、气体的数量及使用的水套加热炉型号控制炉火大小，并根据风向，调整档风板。
顺风时调小挡风板，逆风时，调大挡风板。
4.2通过逐步调节使水套炉火势适当，火焰呈橙红色，燃烧正常。
5水套加热炉运行中的检查与维护
5.1每4h对水套加热炉的水位、炉压、进出口温度和炉子温度、火嘴燃烧状况，供气压力进行一次检查，并做好记录。
不在正常范围时，应及时调整。
5.2定期检查和校对压力表、安全阀和液位计，确定在强检校验有效期内。
5.3检查水套炉各附件和阀门是否完好，如有损坏应及时更换。
5.4水套炉有水泄漏时应为炉体穿孔，立即关火。
5.5水套炉有油、气泄漏时为盘管穿孔，应立即关火，打开直通阀门，关闭进出口阀门。
5.6炉膛内有油或水时，立即关火，查找原因，及时处理。
5.7正常运行的水套炉每年进行一次防腐保温维护。
6停炉
6.1关闭供气阀门，使炉膛内火焰熄灭，切断气源。
6.2停火后，必须等待水套加热炉内水温降至50"C以下才能关闭进出口阀门。
6.3冬季临时停炉超过4h，仍有液体经过盘管时，可以不放水．否则应放掉水套炉内的水。
6.4长期停炉时，炉内水要放干净，要切断气源，用压风机将盘管内死油、水扫净，关闭进、出口阀门，将水套加热炉上的安全阀、水位表、压力表、火嘴等附件进行保养并封存。
7 燃烧器控制系统详解
此图为燃烧器控制面板其具体控制过程在后面详细讲解。
7.1、手动/自动转换按钮。
如下图箭头所指为手动状态此状态只在自动系统无法操作并必须生产时由操作经验丰富的人进行有人值守操作，请慎重使用。
自动时在触摸屏上操作。
7.2、加热
在触摸屏上进行自动启动加热后加热器在燃烧器工作后进入工作状态，加热器工作后根据触摸屏上的燃气温度设定值进行自动加热或停止，当出现燃烧器停止或故障时将自动停止输出。
出现其他重要事故报警时（比如燃气泄漏）将自动停止工作。
手动启动时点击下图的加热器启动或停止，此时为纯手动工作无任何连锁。
此种状态仅在自动系统无法启动并必须工作时做应急使用时应用。
7.3、自动启动
自动启动只在1、旋转至自动状态下启动或停止设备使用。
此旋钮旋转至启动后加热器、燃烧器将陆续进入工作状态并根据触摸屏上输入
的相关联工作参数自动进行控制。
7.4、手动启动、大火/小火
此操作在1、指在手动时有效，是控制燃烧器启停及大小火调节的。
7.5、紧急停机
此操作是在任何情况下出现紧急情况时做快速停止设备时使用。
7.6、手动复位
在燃烧器出现故障时进行复位操作。
7.7、显示
显示相应的工作状态。
