深圳宝安区展华实验学校物理电与磁单元测试卷附答案

合集下载

深圳市宝安区实验学校物理电流和电路单元达标训练题(Word版含答案)

深圳市宝安区实验学校物理电流和电路单元达标训练题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】2 2ULdv()1022910m/V s⨯⋅控制变量小b 200【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的12，可知y与d成反比；同理，1与3相比，y与2L成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时240VU=210.810my-=⨯将此时的数据与第5次实验相比，y与2v成反比，综上所述可得22ULy kdv=[2]将表格中第3次数据（其他组数据也可）代入22ULy kdv=计算可得()1022910m/V sk=⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

深圳宝安区展华实验学校物理物体的运动实验单元测试卷附答案

一、初二物理物体的运动实验易错压轴题（难）1．在“测量物体运动的平均速度”实验中。

（1）如图甲所示，小球从高处沿斜面由静止开始滚下，频闪照相机记录了小球在相同时间内通过的路程。

用刻度尺测出小球在相同时间内通过的路程，根据测量数据作出了s—t图象如乙所示，由图可知，频闪照相机拍照的时间间隔为_____________s；（2）根据图乙可知，小球在BC段的平均速度为_____________m/s；（3）假设斜面足够长，小球从A处滚下，经过2s到达E点（图乙中未画出），则该小球到达E点时通过的路程为______m。

【来源】江苏省连云港市东海县2019-2020学年八年级（上）期末考试物理试题【答案】0.5 0.6 1.6【解析】【详解】[1]由图乙可知频闪照相机拍照的时间间隔为0.5s；[2]由速度公式svt=得到小球在BC段的平均速度为BCBC0.4m0.1m0.3m=0.6m/s0.5s0.5ssvt-===；[3]由图乙知OB段即0s到0.5s内小球的平均速度为：OBOBOB0.1m=0.2m/s0.5ssvt==CD段小球即1s到1.5s内的平均速度为：CDCDCD0.9m0.4m=1m/s0.5ssvt-==又由第一问知道小球0.5s到1s内的速度为0.6m/s可得1.5s到2s内小球的平均速度为1.4m/s，所以1.5s到2s内小球的运动路程为：1.4m/s0.5s0.7ms vt==⨯=所以该小球到达E点时通过的路程为0.9m0.7m 1.6m+=。

2．在“探究纸锥下落的快慢”的活动中，小明制作了一个直径8.0cm的纸锥，某次实验用频闪照相机拍摄得到如图所示的照片，已知频闪照相机每隔0.25s曝光一次．（1）纸锥从A下落到C的过程是________（选填“匀速”、“加速”或“减速”）运动，判断的依据是__________________．（2）小明根据照片测量出纸锥从A下落到G的平均速度．下表是记录实验数据的表格，请将其中（a）、（b）两项内容补充完整．照片中纸锥的直径D/cm 照片中A到G的距离l/cm（a）________（b）________纸锥的平均速度 v/（m·s-1）0.50 8.40纸锥从A下落到G的平均速度为________m/s．【来源】江苏省南京市溧水区2019-2020学年八年级（上）期末考试物理试题【答案】加速相同时间内，纸锥通过的路程逐渐变大纸锥下落的实际距离s/cm 纸锥下落的时间t/s 0.896【解析】【详解】(1)[1][2]图中纸锥从A下落到C的过程，一共曝光2次，两次的间隔时间相同，但是下落的间距越来越大，即相同时间内，纸锥通过的路程逐渐变大，所以纸锥从A下落到C的过程做加速运动；(2)[3][4]小明根据照片测量出纸锥从A下落到G的平均速度，需要测量照片中纸锥的直径和纸锥的实际直径，再测出照片中纸锥下落的距离，利用照片中纸锥直径与纸锥实际直径的比值等于照片中纸锥下落距离与纸锥下落实际距离的比值来得到纸锥下落的实际距离，最后利用速度公式可得纸锥下落的平均速度，所以还需要在（a）、（b）分别补上纸锥下落的实际距离s/cm和纸锥下落的时间t/s[5]纸锥的实际直径为d=8.0cm=0.08m；照片中纸锥的直径为D=0.50cm=0.0050m，照片中纸锥从A下落到G的距离为l=8.40cm=0.084m，假设纸锥下落的实际距离为s ，根据(2)所分析则有D l d s=，代入数据0.0050.0840.08m m m s= 解得s =1.344m ，从A 下落到G ，一共曝光6次，则纸锥从A 下落到G 的平均速度为1.344m 0.896m/s 60.25ss v t ===⨯。

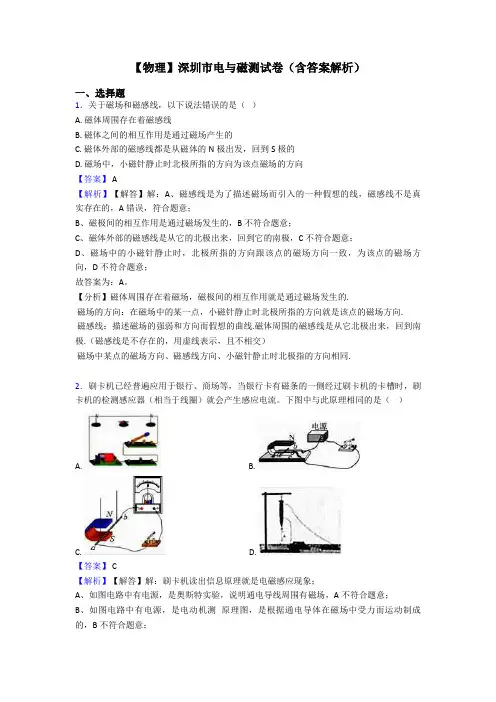

【物理】深圳市电与磁测试卷(含答案解析)

【物理】深圳市电与磁测试卷（含答案解析）一、选择题1．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

【分析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的.磁场的方向：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向.磁感线：描述磁场的强弱和方向而假想的曲线.磁体周围的磁感线是从它北极出来，回到南极.（磁感线是不存在的，用虚线表示，且不相交）磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同.2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

下图中与此原理相同的是（）A. B.C. D.【答案】 C【解析】【解答】解：刷卡机读出信息原理就是电磁感应现象；A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，A不符合题意；B、如图电路中有电源，是电动机测原理图，是根据通电导体在磁场中受力而运动制成的，B不符合题意；C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。

C符合题意；D、图中有电源，是电磁铁的原理图，是根据电流的磁效应制成的，D不符合题意。

故答案为：C。

【分析】当导线切割磁感线时，导体中会产生感应电流，这是电磁感应现象.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.5．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。

深圳实验学校初中物理九年级全册第二十章《电与磁》测试(含答案解析)

一、选择题1．如图所示的实验装置，当开关闭合时，能观察到导体棒ab沿金属导轨运动。

图中利用这一现象所揭示的原理制成的设备是（）A．电饭锅B．手摇发电机C．电风扇D．电热壶2．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。

下列四幅图中与此电流表工作原理相同的是( )A．B．C．D．3．如图所示，能反映电动机工作原理的是A．B．C．D．4．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”5．小明做实验时，不小心将一条形磁铁摔成两段，小明得到的是A．一段只有N极，另一段只有S极的磁铁B．两段均无磁性的铁块C．两段各有N极和S极的磁铁D．两段磁极无法确定的磁铁6．无线充电是一种增加手机续航时间的方式．无线充电的技术原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示．受电线圈处用到了下图哪个实验的原理A．B．C．D．7．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动8．如下图所示，弹簧下吊一块条形磁铁，磁铁的下端是N极，下面有一个螺线管，P是滑动变阻器的滑片，通电后如果将滑片P向右移动。

此时弹簧将（）A．伸长B．缩短C．不变D．上下振动9．如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（）A．电磁铁上端为S极，触点B与C断开，汽车启动 B．电磁铁上端为S极，触点B与C 接通，汽车启动C．电磁铁上端为N极，触点B与C断开，汽车启动 D．电磁铁上端为N极，触点B与C接通，汽车启动10．把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则：（）A．甲有磁性，乙无磁性 B．甲无磁性，乙有磁性C．甲、乙都有磁性 D．甲、乙都无磁性11．甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向和磁感线的分布可知（）A．根据磁感线的分布可判定甲乙是异名磁极甲乙B．两个磁铁周围的磁场是由磁感线组成的C．甲、乙都是S极D．甲、乙都是N极12．关于电与磁，下列说法中正确的是（）A．地磁场的磁感线是从地球南极附近发出回到北极附近B．导体在磁场中运动就一定会产生感应电流C．家庭电路的工作电压为36VD．只有正电荷的移动才能形成电流二、填空题13．响尾蛇导弹是靠跟踪敌机尾部高温气流辐射的________（选填“红线线”、“紫外线”或“可见光”，下同），对其进行有效功击．验钞机是利用了________能使荧光物质发光的原理工作的．电视遥控器不对准电视机的接收窗口，对着墙壁________（选填“能”或“不能”）实现对电视的遥控．14．在无线电广播信号的发射过程中，载波发生器的作用是_________________，它______________（选填“携带”或“不携带”）信息；调制器的作用是_________________，通过它出来的振荡电流______________（选填“携带”或“不携带”）信息。

深圳宝安区展华实验学校物理物态变化实验单元测试卷附答案

一、初二物理物态变化实验易错压轴题（难）1．用图甲所示的装置“探究水的沸腾”实验(1)除了装置图中所示的器材，还需要一个重要的测量仪器是____________。

安装该实验装置时，应该先固定A、B两铁圈中的_______（填A或B）。

(2)实验中，每隔1min记录一次数据，第3min时温度计示数如图，此时温度t＝_______℃，直到沸腾一段时间后停止加热，记录的数据如下表。

根据表中的数据，水的沸点为________℃。

(3)根据表格中的实验数据，在图乙中画出水的温度随时间变化的图像________。

由图像可知，水在沸腾过程中，温度________________。

【答案】秒表 A 94 98 保持不变【解析】【分析】【详解】(1)[1]在实验中，还需要用秒表记录时间，所以除了需要温度计外，还需秒表；[2]由于实验中要用酒精灯的外焰加热，如果先固定B铁圈的位置，再固定A的位置，酒精灯的火焰位置可能不合适，所以需要先固定A铁圈。

(2)[3][4]由图可知，温度计的分度值为1℃，实验中，每隔1min记录一次数据，第3min时温度计示数如图所示，此时温度是94℃；水沸腾时，不断吸收热量，温度保持不变，这个不变的温度是水的沸点，表格中所示水的沸点是98℃；(3)[5]根据表格中数据描点，并用平滑的曲线连接起来。

如图所示：[6]水在沸腾过程中吸收热量，温度不变。

【点睛】此题是探究水的沸腾实验，考查了温度计的读数问题，在进行读数时，一定要注意温度计的分度值。

同时考查了水沸腾图象的画法及沸点的概念。

2．在“探究固体熔化时温度的变化规律”的实验中，小明将质量相同的A、B两种不同的粉末分别装在两个相同的试管中，同时放在一个装有水的烧杯中加热，实验装置如图甲所示。

实验过程中，当温度升至40℃时，她每隔1min记录一次A、B的温度和状态，并根据实验数据绘制了如图乙所示的图像：(1)根据图乙的温度曲线判断，____（选填“A或B”）是一种晶体；(2)B液体的沸点是100℃，如果持续加热，B ____（选填“会”或“不会”）沸腾；(3)当它们都成液态后，从第10min加热到第12min，吸收的热量_____（选填“A”“B”或“一样”）多。

深圳宝安区展华实验学校物理电流和电路单元测试卷附答案

深圳宝安区展华实验学校物理电流和电路单元测试卷附答案一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．图甲是用伏安法测未知电阻R的实验图。

电与磁单元检测(附答案)(word)1

电与磁单元检测（附答案）（word）1一、电与磁选择题1．下列由学校生活联想到的物理知识中，错误的是（）A. 做操时排直队伍，利用了光沿直线传播原理B. 电风扇转动，利用了电磁感应原理C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意；B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意；C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意；D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意．故选B．【分析】（1）光在均匀介质中直线传播；（2）电动机是利用了通电导线在磁场中受力转动的原理；（3）物体间力的作用是相互的；（4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．2．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。

根据螺线管的N、S极和螺线管的线圈绕向。

利用安培定则可以确定电流是从螺线管的右端流入左端流出。

由于电流是从电源的正极流出，经过外电路回到电源负极。

所以可以确定电源的右端为正极，左端为负极。

故答案为：C。

【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.3．我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是（）A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理：磁场对电流有力的作用。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

深圳宝安区展华实验学校物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题（难）1．科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况).(1)由如图可知两平行通电导线之间有力的作用.当通入的电流方向相同时,导线相互_____;当通入电流方向相反时,导线相互________ .(2)判断通电直导线周围磁场方向的方法是:用右手握导线,大拇指指向电流方向,则四指环绕的方向就是通电直导线周围的磁场方向.根据这个方法,请你判定甲图中导线a在导线b处产生的磁场方向为垂直于纸面_____ (选填“向里”或“向外”).(3)上述现象的原因是:通电导线a周围产生的磁场对通电导线b有_____的作用.当导线a 中的电流方向改变时,其磁场的方向也发生改变,导线b受力方向随之改变.(4)由此可知:与磁体之间的相互作用一样,电流之间的相互作用也是通过_______来实现的.【答案】吸引排斥向里力磁场【解析】【分析】【详解】(1)如图两平行通电导线通入的电流方向相同时,导线相互吸引；当通入电流方向相反时,导线相互排斥；(2)根据题意介绍的方法，甲图中用右手握导线a,大拇指指向上方,四指环绕的方向就是通电直导线周围的磁场方向.在导线右侧磁场垂直于纸面向里，即甲图中导线a在导线b处产生的磁场方向为垂直于纸面向里；(3)据此可以判断题所述现象的原因，即通电导线a产生磁场对通电导线b有磁场力的作用；根据上述方法判断可知，导线a中的电流方向改变时,其磁场的方向也发生改变,则导线b的受力方向也改变；(4)上述特点分析可得，电流之间的相互作用力也是通过磁场发生的，与磁体之间的相互作用是相同的．2．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．制定计划与设计实验（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；进行实验与收集证据（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；评估交流（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E 处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．【答案】铁块减小摩擦线圈匝数电流大小增大减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．【解析】（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．3．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：（1）甲部分发生的是________现象，人们根据这一原理发明了________．（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．【答案】电磁感应发电机乙【解析】（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．4．如图所示为某学习小组同学设计的研究电磁铁的实验电路图．(1)当闭合开关S时，小磁针将向________(选填“顺时针”或“逆时针”)方向转动．(2)要改变电磁铁线圈中的电流大小，可通过________________________来实现；要判断电磁铁磁性强弱，可观察__________________来确定．(3)下表是该组同学所做实验的记录：①比较实验1、2、3(或4、5、6)，可得出的结论是电磁铁的匝数一定时，通过电磁铁线圈中的电流________，磁性越强；②比较实验1和4(或“2和5”或“3和6”)，可得出的结论是电磁铁线圈中的电流一定时，线圈匝数越多，磁性________．(4)在与同学们交流讨论时，另一组的一个同学提出了一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此的猜想：____________________________；②现有两根大小不同的铁芯，利用本题电路说出验证你猜想的方法：___________．【答案】顺时针调节滑动变阻器吸引铁钉的个数越大越强当线圈中的电流和匝数一定时，电磁铁的磁性强弱与线圈内的铁芯大小有关分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较【解析】(1)开关闭合后，由安培定则可知螺线管上方为N极，故小磁针S极会向下转动，N极向上转动，小磁针顺时针转动；(2)实验时，移动滑动变阻器的滑片，改变连入电路中的电阻，从而改变电路中的电流大小；电磁铁磁性越强，吸引大头针的数目越多，要判断电磁铁磁性强弱，可观察吸引大头针的多少；(3)①比较实验中的1、2、3(或4、5、6)可以看出，在线圈的匝数相同时，当电流增加时，吸引铁钉的个数也增加，说明在线圈的匝数一定时，通过电磁铁的电流越大，电磁铁的磁性越强；②比较实验中的1和4(或2和5或3和6)可以得出通过电磁铁的电流相同时，线圈匝数50匝的吸引5枚铁钉，线圈匝数为100匝的吸引铁钉7枚，说明在通过电磁铁的电流相同时，线圈的匝数越多，电磁铁的磁性越强．(4)①电磁铁的磁性强弱可能跟铁芯大小有关．探究电磁铁磁性强弱跟铁芯大小关系时，控制电流和线圈匝数不变，改变铁芯大小．②验证方案：保证两次电路中的线圈匝数和电流相同，让两次插入的铁芯的大小不一样，看吸引的铁钉数目的多少，如果两次吸引的数目不一样，则说明磁性的强弱与铁芯的大小有关．故答案为(1)顺时针;(2)调节滑动变阻器，吸引大头针的多少;(3)①越大;②越强;(4)①当线圈中的电流和匝数一定时，电磁铁的磁性强弱可能与线圈内的铁芯大小有关；②分别把两个相同的线圈串联接入电路中，插入不同大小的铁芯，观察吸引铁钉的个数，进行比较．5．课堂上，老师做了如图甲所示的演示实验，给直导线(铝棒)通电，观察到直导线运动起来。

(1)实验现象说明____________________有力的作用，________机就是利用这个原理制成的。

(2)判断“有力的作用”的依据是________。

A．力是维持物体运动的原因B．一切物体都有惯性C．物体运动状态改变时，一定受到力的作用(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究________________。

(4)小明利用该实验的原理做了如图乙所示的实验，用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴。

用小刀刮去轴一端的全部漆皮，另一端刮去半周漆皮，将线圈放在支架上，磁体放在线圈下，接通电源后发现线圈并不转动，原因可能是____________________________，这时可做的有效尝试是________________。

【答案】磁场对通电导体电动 C 通电导体在磁场中受力的方向与磁场方向是否有关线圈刚好处于平衡位置人工转动一下【解析】【详解】(1)导线通电后产生了运动,实验现象说明磁场对通电导体有力的作用，电动机就是利用这个原理制成的。

(2)判断“有力的作用”的依据是物体运动状态改变时，一定受到力的作用，故选C。

(3)将磁极上下对调，观察直导线的运动情况，这样操作是为了研究通电导体在磁场中受力的方向与磁场方向是否有关。

(4)直流电动机能持续转动的原因是，在制作电动机时增加了换向器，线圈在平衡位置由于惯性转动，当线圈刚越过平衡位置时换向器能自动改变线圈中的电流方向，及时改变通电线圈的受力方向，使电动机能持续转动。

小明接通电源后发现线圈并不转动，原因可能是线圈刚好处于平衡位置，这时可做的有效尝试是人工转动一下。
