激光跟踪仪培训报告
激光实训报告范文
一、实训目的1. 熟悉激光技术的基本原理和激光设备的工作流程。
2. 掌握激光操作的基本技能和安全规范。
3. 了解激光在不同领域的应用，如焊接、切割、打标等。
4. 培养动手实践能力和团队协作精神。
二、实训环境1. 实训场地：激光加工实验室2. 实训设备：激光切割机、激光焊接机、激光打标机等3. 实训工具：防护眼镜、手套、测量工具等三、实训原理1. 激光是一种高度集中的光束，具有高能量、高方向性、高单色性等特点。
2. 激光加工的原理是利用激光的高能量密度对材料进行切割、焊接、打标等处理。
3. 激光加工过程中，通过调节激光功率、光束焦点、加工速度等参数，实现对材料的精确控制。
四、实训过程1. 激光切割实训（1）了解激光切割机的工作原理和操作步骤。
（2）学习激光切割参数的设置，如激光功率、切割速度、切割间距等。
（3）进行激光切割实践，切割不同厚度的金属材料。
（4）观察切割效果，分析切割质量，总结经验。
2. 激光焊接实训（1）了解激光焊接机的工作原理和操作步骤。
（2）学习激光焊接参数的设置，如激光功率、焊接速度、焊接深度等。
（3）进行激光焊接实践，焊接不同材料的金属。
（4）观察焊接效果，分析焊接质量，总结经验。
3. 激光打标实训（1）了解激光打标机的工作原理和操作步骤。
（2）学习激光打标参数的设置，如激光功率、打标速度、打标深度等。
（3）进行激光打标实践，对金属、塑料等材料进行打标。
（4）观察打标效果，分析打标质量，总结经验。
五、实训结果1. 成功掌握了激光切割、焊接、打标的基本操作技能。
2. 熟悉了激光加工参数的设置和调整方法。
3. 能够根据不同材料和加工要求选择合适的激光加工工艺。
4. 提高了动手实践能力和团队协作精神。
六、实训总结1. 激光加工技术具有高精度、高效率、低成本等优点，在各个领域具有广泛的应用前景。
2. 激光加工过程中，安全操作至关重要，要严格遵守操作规程，佩戴防护眼镜等防护用品。
3. 激光加工参数的设置对加工质量有很大影响，要根据实际需求进行调整。
激光跟踪仪培训报告
激光跟踪仪培训报告一、培训目的及背景二、培训内容及安排1.激光跟踪仪的基本原理通过讲解激光的特性以及激光跟踪仪的组成和工作原理，使学员对仪器有更深入的了解。
2.激光跟踪仪的操作这一环节主要是以实操为主，向学员展示激光跟踪仪的具体使用方法和操作技巧。
3.激光跟踪仪的应用案例介绍通过介绍一些实际应用中的成功案例，让学员了解激光跟踪仪的广泛应用领域和其在工业生产中的作用。
4.常见故障排除结合实际案例，讲解激光跟踪仪在使用过程中可能出现的常见问题及解决方法。
5.安全事项及维护保养强调激光跟踪仪的使用安全规范以及定期维护保养措施，确保仪器的长期稳定运行。
三、培训效果及总结此次培训活动取得了良好的效果。
通过课堂教学和实际操作，学员们对激光跟踪仪的原理和操作有了更深入的理解，并熟练掌握了其使用方法。
通过案例介绍，学员们对激光跟踪仪的应用广度和市场需求等方面有了更全面的认识，为今后的发展和应用提供了参考。
此外，通过故障排除和维护保养的培训，使学员们能够更加熟练地处理常见故障，并掌握了正确的维护保养方法，延长仪器的使用寿命，提高了生产效率。
在总结中，我们强调了激光跟踪仪的重要性和应用前景，鼓励学员们不断深化学习，把所学知识应用到实践，积极探索激光跟踪仪在更多领域中的应用。
四、培训反馈及改进通过培训反馈，我们了解到学员们对激光跟踪仪培训的满意度较高。
学员们认为培训内容详细、实用，能够满足实际工作需求。
同时，也提出了一些建议，希望今后能够加强实操环节，并提供更多实际案例，以加深对激光跟踪仪的理解。
根据学员们的反馈意见，我们将进一步改进培训课程。
下一次的培训中，我们将增加实操环节的比重，并精选更多实际案例，以便学员们更好地应用所学知识。
五、培训结语本次激光跟踪仪培训的顺利举办，对提高员工的工作技能和应用水平有着积极的促进作用。
相信在今后的工作中，学员们能够充分发挥所学的激光跟踪仪知识，为企业的发展做出更大的贡献。
同时，我们也将持续组织类似的培训活动，以帮助更多员工提高自身素质和技能。
FARO Xi Laser Tracker培训材料
FARO Xi Laser Tracker激光跟踪仪测量系统的组成及原理激光跟踪仪实际上是一台激光干涉测距和自动跟踪测角测距的全站仪, 跟踪头的激光束、旋转镜和旋转轴构成了激光跟踪仪的三个轴, 三轴相交的中心是测量坐标系的原点。
激光跟踪仪可以连续的瞄准、跟踪并确定由移动或稳定的反射目标返回激光束的位置。
简单的说, 激光跟踪测量系统可静态或动态地跟踪一个在空中运动的点, 由此形成球坐标测量系统, 并测得三个位置参量α、β、γ即可确定目标直角坐标系的位置矢量P = (x，y，z)。
x =OP sinβcosαy = OP sinβsinαz = OP cosβ其中α，β是有两个角度编码器来读出的，OP是有经整形、放大后输入可逆计数器计算出总脉冲数，再由电子计算机按计算公式，可计算位移量OP两个角编码器自动测量靶标相对于跟踪仪的水平方位角和垂直方位角；靶标与激光跟踪仪之间的距离由激光干涉仪测量。
这些信息经传感器电缆传给激光跟踪仪控制机，跟踪仪控制机整理计算后，一部分信息经马达电缆反馈回激光跟踪仪，控制伺服马达，使激光束始终锁定移动中的靶标；另一部分信息经局域网传输给应用处理机，储存在数据库中。
软件操作：1、选择平面2、测量圆测量圆柱体测量平面测量点构造点：构造直线：构造平面：配置：●注意：1、拿取跟踪仪时，勿用手搬弄其头部。
2、手持靶球时尽量穿着手套。
3、注意保护靶球，勿使其受到撞击和潮湿。
●技巧：1、当跟踪仪断光时,轻轻晃动靶球更容易重新接光。
2、测量时尽量让跟踪仪的角度偏摆幅度很小，可以提高精度。
3、home的时候尽量靠近中心。
●目标：1、测量环规的两个直径，并计算其不确定度。
2、构造10个点，并基于它进一步构造1条直线和1个平面。

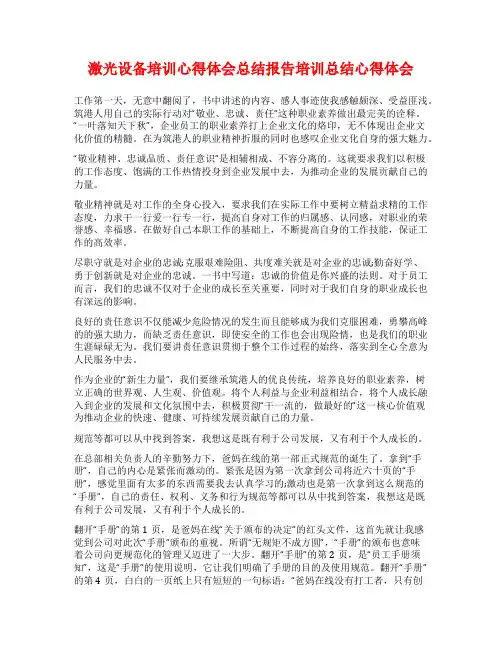

激光设备培训心得体会总结报告培训总结心得体会
激光设备培训心得体会总结报告培训总结心得体会工作第一天，无意中翻阅了，书中讲述的内容、感人事迹使我感触颇深、受益匪浅。
筑港人用自己的实际行动对“敬业、忠诚、责任”这种职业素养做出最完美的诠释。
“一叶落知天下秋”，企业员工的职业素养打上企业文化的烙印，无不体现出企业文化价值的精髓。
在为筑港人的职业精神折服的同时也感叹企业文化自身的强大魅力。
“敬业精神、忠诚品质、责任意识”是相辅相成、不容分离的。
这就要求我们以积极的工作态度、饱满的工作热情投身到企业发展中去，为推动企业的发展贡献自己的力量。
敬业精神就是对工作的全身心投入，要求我们在实际工作中要树立精益求精的工作态度，力求干一行爱一行专一行，提高自身对工作的归属感、认同感，对职业的荣誉感、幸福感。
在做好自己本职工作的基础上，不断提高自身的工作技能，保证工作的高效率。
尽职守就是对企业的忠诚;克服艰难险阻、共度难关就是对企业的忠诚;勤奋好学、勇于创新就是对企业的忠诚。
一书中写道：忠诚的价值是你兴盛的法则。
对于员工而言，我们的忠诚不仅对于企业的成长至关重要，同时对于我们自身的职业成长也有深远的影响。
良好的责任意识不仅能减少危险情况的发生而且能够成为我们克服困难，勇攀高峰的的强大助力，而缺乏责任意识，即使安全的工作也会出现险情，也是我们的职业生涯碌碌无为。
我们要讲责任意识贯彻于整个工作过程的始终，落实到全心全意为人民服务中去。
作为企业的“新生力量”，我们要继承筑港人的优良传统，培养良好的职业素养，树立正确的世界观、人生观、价值观。
将个人利益与企业利益相结合，将个人成长融入到企业的发展和文化氛围中去，积极贯彻“干一流的，做最好的”这一核心价值观为推动企业的快速、健康、可持续发展贡献自己的力量。
规范等都可以从中找到答案，我想这是既有利于公司发展，又有利于个人成长的。
在总部相关负责人的辛勤努力下，爸妈在线的第一部正式规范的诞生了。
拿到“手册”，自己的内心是紧张而激动的。
激光跟踪仪介绍课件
案例一：激光跟踪仪在汽车制造中的应用
总结词
精确测量、提高效率
详细描述
激光跟踪仪在汽车制造中主要用于对车身各部件进行精确测量，以确保它们符 合设计要求和规格。通过使用激光跟踪仪，制造商可以快速、准确地获取测量 数据，减少误差和返工，从而提高生产效率。
案例二：激光跟踪仪在航空航天领域的应用
总结词
高精度、安全性
THANK YOU
感谢聆听
更新软件
保持仪器软件更新至最新版本，以获得更好的性能和稳定性。
常见故障排除
01
02
03
测量失准
检查仪器是否校准，检查 连接线缆是否完好，重新 启动仪器尝试。
仪器无法开机
检查仪器电源是否正常， 检查电池是否需要充电或 更换。
线缆破损
如有线缆破损，及时更换 新的线缆。
05
激光跟踪仪的发展趋势与展望
技术创新
详细描述
在航空航天领域，激光跟踪仪被广泛应用于飞机和航天器的制造与维护。它能够提供高精度的测量 数据，确保零 部件的精确安装和整体结构的稳定性。此外，激光跟踪仪还可以用于检测飞机表面的平滑度和光泽度，从而提高 飞行的安全性和舒适性。
案例三
总结词
高效检测、降低成本
详细描述
在大型设备安装与调试过程中，激光跟踪仪能够快速、准确地检测设备的各项参数，如设备的几何尺 寸、位置和姿态等。通过使用激光跟踪仪，工程师可以减少传统测量方法所需的时间和人力成本，提 高工作效率，同时确保设备安装的准确性和稳定性。
02
激光跟踪仪的组成与性能
激光头
激光发射器
产生高精度、高稳定的激光束，用于测量和跟踪目 标。
光束控制装置
对激光束进行调制、整形和准直，确保光束质量和 稳定性。
激光实训报告心得体会
一、前言激光技术作为现代科技的重要分支，具有广泛的应用前景。
为了深入了解激光技术，提高自己的实践能力，我参加了为期一个月的激光实训。
在这段时间里，我通过实际操作和理论学习，对激光技术有了更加深刻的认识。
以下是我对本次激光实训的心得体会。
二、实训内容1. 激光基础知识实训开始，我们首先学习了激光的基本原理、分类、特性以及应用领域。
通过学习，我了解到激光是一种具有高度方向性、单色性和相干性的光，具有极高的亮度。
激光技术在工业、医疗、科研等领域具有广泛的应用。
2. 激光器原理与结构在了解了激光的基本知识后，我们学习了激光器的原理与结构。
激光器由泵浦源、增益介质、谐振腔等部分组成。
实训中，我们亲手搭建了激光器，并对各个部分进行了调试和测试。
3. 激光加工技术实训重点之一是激光加工技术。
我们学习了激光切割、激光焊接、激光打标等加工方法。
通过实际操作，我掌握了激光切割、激光焊接的基本技能，并了解了加工过程中的注意事项。
4. 激光测量技术激光测量技术在激光应用中具有重要意义。
实训中，我们学习了激光测距、激光测速等测量方法。
通过实际操作，我掌握了激光测距仪的使用方法，并了解了激光测量的原理。
5. 激光安全与防护激光具有一定的危害性，因此在实训过程中，我们学习了激光安全与防护知识。
了解了激光对眼睛、皮肤等部位的伤害，以及如何采取有效的防护措施。
三、实训心得体会1. 理论与实践相结合本次实训让我深刻体会到理论与实践相结合的重要性。
在理论学习过程中，我对激光技术有了初步的了解；而在实际操作中，我进一步巩固了所学知识，提高了自己的实践能力。
2. 团队协作与沟通实训过程中，我们分为多个小组进行学习和实践。
在团队合作中，我学会了与同学们沟通交流，共同解决问题。
这种团队协作精神对于今后的学习和工作具有重要意义。
3. 培养动手能力通过实际操作，我提高了自己的动手能力。
在实训过程中，我学会了如何调试激光器、进行激光加工等技能，为今后从事相关工作打下了基础。
激光跟踪研究报告总结
激光跟踪研究报告总结
激光跟踪技术是一种基于激光技术的目标跟踪方法，在军事、航空航天、工业等领域具有广泛的应用。
本文通过对激光跟踪研究的调研和总结，对激光跟踪技术的原理、应用、发展现状进行了概述。
激光跟踪技术主要基于激光束的发射、传输、接收和处理等环节，通过对目标进行激光照射和接收反射光的处理，实现对目标的定位、跟踪和控制。
激光跟踪技术具有高精度、高灵敏度、高反应速度等优点，可以应对快速移动目标的跟踪需求。
在军事领域，激光跟踪技术被广泛应用于导弹防御、光电侦察、火控系统等方面。
通过激光传感器对来袭目标进行实时跟踪，提供信息支持和决策依据，为战斗部署和作战指挥提供重要支撑。
在航空航天领域，激光跟踪技术被应用于航天器的定位和测量。
通过对航天器进行激光照射和接收反射光的处理，获得航天器的位置、速度等信息，为航天任务的执行提供准确的导航和控制。
在工业领域，激光跟踪技术被广泛应用于精密加工、机器人控制等方面。
通过对工件进行激光照射和接收反射光的处理，实现对工件位置、姿态等参数的精确测量，为精密加工过程的自动化和控制提供支持。
目前，激光跟踪技术正处于不断发展和创新的阶段。
在硬件方
面，随着激光器和传感器技术的不断改进，激光跟踪系统的性能和精度得到了显著提升。
同时，对激光光束的调制、解调和处理算法的研究也在不断进行，为激光跟踪技术的进一步发展提供了支持。
总结来说，激光跟踪技术在军事、航空航天、工业等领域具有广泛的应用前景。
随着激光技术和相关领域的不断发展，激光跟踪技术将在更多领域发挥重要作用，为实现人类社会的科技进步和发展作出贡献。
激光仪器实训报告
一、实训目的本次激光仪器实训的主要目的是让学生熟悉激光仪器的原理、结构、操作方法及安全注意事项，提高学生对激光技术的认识，培养实际操作能力和安全意识。
二、实训内容1. 激光仪器原理及分类（1）激光原理：激光（Light Amplification by Stimulated Emission of Radiation）是一种通过受激辐射放大的光，具有高亮度、高方向性、高单色性和高相干性等特点。
（2）激光仪器分类：根据激光的波长和用途，激光仪器可分为以下几类：① 红外激光器：如二氧化碳激光器、半导体激光器等；② 可见光激光器：如氦氖激光器、氩离子激光器等；③ 紫外激光器：如氮激光器、准分子激光器等；④ 激光加工设备：如激光切割机、激光焊接机、激光打标机等；⑤ 激光测量设备：如激光测距仪、激光干涉仪等。
2. 激光仪器结构及工作原理（1）激光器：激光器的核心部分，产生激光。
主要包括激光介质、激励源和光学谐振腔。
（2）光学系统：将激光束聚焦、整形、传输等，主要包括透镜、反射镜、光束整形器等。
（3）控制系统：实现激光功率、波长、脉冲宽度等参数的调节，主要包括电源、控制器、显示器等。
3. 激光仪器操作及安全注意事项（1）操作步骤：① 检查设备是否正常；② 开启电源，预热激光器；③ 设置激光参数，如功率、波长、脉冲宽度等；④ 调整光学系统，确保激光束的传输方向和形状；⑤ 进行实验或加工操作。
（2）安全注意事项：① 避免直视激光束，以免造成视网膜损伤；② 使用防护眼镜，保护眼睛；③ 操作过程中，注意设备的安全，防止误操作；④ 严格遵守实验室安全规程，确保人身和设备安全。
三、实训过程1. 激光器预热将激光器接通电源，预热至正常工作温度。
2. 设置激光参数根据实验或加工需求，设置激光功率、波长、脉冲宽度等参数。
3. 调整光学系统通过旋转透镜和反射镜，调整激光束的传输方向和形状。
4. 实验或加工操作按照实验或加工要求，进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光跟踪仪培训报告文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
激光跟踪仪
培训总结报告
培训参加人：***
所属部门：*******
培训时间：
培训报告总结
一、激光跟踪仪的基本工作原理、组成、安全注意事项
1、激光跟踪仪的基本工作原理
激光跟踪测量系统的工作基本原理是在目标点上安置一个反射器，跟踪头发出的激光射到反射器上，又返回到跟踪头，当目标移动时，跟踪头调整光束方向来对准目标。
同时，返回光束为检测系统所接收，用来测算目标的空间位置。
简单的说，激光跟踪测量系统的所要解决的问题是静态或动态地跟踪一个在空间中运动的点，同时确定目标点的空间坐标
2、激光跟踪仪的组成及安全注意事项
1、激光跟踪仪的组成
1、跟踪头和控制箱
2、5M连接电缆（用于连接跟踪头与控制箱）
3、气象站（一根1.5米连接线，一个空气温度传感器，一个材料温度传感器，一个大气压传感器）
4、网线
5、球头
6、电缆包8、靶球清洁套装9、防尘盖
3激光跟踪仪的安全注意事项
二、学习激光跟踪仪检验软件和测量软件
1. 开机之前的方案
1.设计测量方案
2.跟踪仪校验：前后视、1点QVC、4点QVC等
3.使用SpatialAnalyzer采集测量
4.根据测量点集拟合形状
5.根据测量和拟合结果使用图形来评价
2. 激光跟踪仪安装好后校核软件的使用、测量软件的使用
1校验软件Trackercal的使用
1.开机必须设置计算机IP，否则程序不认同，IP地址设置为
2.点击Trackercal软件图标打开软件，选择仪器，点击连接跟踪仪。
3.运用前后视检查功能（Ctrl+F），检测跟踪仪的前后视偏差，将靶球放置在3M 以外的地方固定住，单击前后置检查，若偏差在大于0.0001小于0.0004则需要采用1点QVC，将靶球放置在5M外，单击补偿，若水平和垂直角度偏差大于0.002则需要进行4点QVC误差补偿，补偿方法如下
4.QVC实现误差补偿，4点QVC进行全方位补偿，将靶球放回鸟巢后点击fullQVC,根据软件向导进行操作完成补偿，选择四个点ABCD，A点将靶球固定在距离跟踪仪0.5M左右，在0度左右的俯仰角上点击PICK UP THIS POINT；B点将靶球固定在距离跟踪仪3M左右的范围，在0度左右的俯仰角范围内，点击PICK UP THIS POINT；C点将靶球固定在距离跟踪仪1M左右,在55°正负5°的俯仰角范围内，I 点击PICK UP THIS POINT ；D点将靶球固定在距离跟踪仪1M左右,在负55°正负5°的俯仰角范围内，I点击PICK UP THIS POINT，保存补偿结果
5.补偿操作完成之后再次用前后视检查功能检测结果。
2、测量软件SpatialAnalyzer的使用，我们主要学习单点测量、稳定点测量和空间扫描
1.打开SA软件并与跟踪仪联机，确定绿灯常亮。
2.选中1.5英寸靶球，选择测量，测量有单点测量（1把 SMR 放进跟踪器上标有“0”的磁座里。
2点击测量按钮(Measure)。
测量对话框会显示之前输入的参数并报告测量的经过。
这个对话框一般会在任何类型的测量中显示。
3然后依次把SMR 放进编号“1”“2”等的磁座里，至少依次放进 4 个磁座，这个步骤对以后的测量中很重要。
4这样就用单点测量模式完成了单独点集的测量。
请注意软件 SA 中的点），稳定点测量，空间扫描测量，选择其中一种测量模式，配合靶球底座，平稳放置在测量物平面之上，选择合适位置进行测量。
如单点测量的话就要一点一点分别点击测量，选择几个点就要点击几次测量；稳定点测量就是等靶球稳定之后跟踪仪会自动测量，只需要点击一次测量就可以了；空间扫描就是点击测量之后它会根据你行走路线及设置，自动采集多个点形成一个轮廓。
3.使用“构造”功能，构成一个平面，在上面选择“点位于平面之上”，并更改偏移量，靶球座是多大的就填写多大的，一般我们使用“25.4”。
4.使用“查询—多个点—到对象”功能，生成一个矢量组，能够根据图来反映被测平面的凹凸情况。
5.使用“关系—几何图形拟合—只进行拟合”功能，生成被测平面的平面度。
6.在界面上找到“拍照”功能的按钮，点击拍摄功能，可以有利于生成报告，更好的表达出测量结果。
7.将需要的测量结果拖拽到“动态报告”中，生成PDF格式报告。
三、参与培训的感受
经过这为期三天多的学习Radian激光跟踪仪培训，二次培训更加深对激光跟
踪仪的印象，对激光跟踪仪安装及安全规程有了更深的了解，使我学到了现场设
备保全的理论知识，还实地的测量了机器人。
