铝合金门窗基础知识培训资料
铝合金门窗基本常识培训教材
门窗业-常识篇.doc铝合金门窗的规格采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。
包括以铝合金作受力杆件（承受并传递自重和荷载的杆件）基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。
一种门窗分为基本门窗和组合门窗。
基本门窗由框、扇、玻璃、五金配件、密封材料等组成。
组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗或连窗门。
按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、地弹簧门。
按性能分为：普通型门窗、隔声型门窗、保温型门窗。
按应用部位分为：门窗、外门窗。
每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。
50.60.70.80这些都是型材的宽度，以毫米为单位。
50.60一般是平开窗，73，80，85，90以推拉窗居多铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。
推拉铝合金窗有55系列、60系列、70系列、90系列、90一I系列。
基本窗洞高度有900、1200、1400、1500、1800、2100mm；基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。
铝合金平开门有50系列、55系列、70系列。
基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。
平开铝合金窗有40系列、50系列、70系列。
基本窗洞高度有600、900、1200、1400、1500、1800、2100mm；基本窗洞宽度有600、900、1200、1500、1800、2100mm。
铝合金门窗专项培训
精品文档
目录
一 门窗的分类(fēn lèi) 二 型材
三 玻璃 四类(fēn lèi)
按型材(xínɡ cái)：
精品文档
按开启方式(fāngshì)： 门窗按开启方式可分为：推拉窗/门、平开窗/门、上悬窗、固定窗
精品文档
B3-石砌台阶
5、夹胶玻璃（干夹、湿夹）
精品文档
安全玻璃 规范 (ān quán bō lí)
建筑门窗玻璃规范
1、7层以及7层以上外开窗 2、500mm 3、面积≥1.5㎡
4、幕墙
钢化玻璃
精品文档
玻璃(bō lí)深加工
钢化玻璃 ： (ɡānɡ huà bō lí)
精品文档
玻璃(bō lí)深加工
中空玻璃
精品文档
玻璃(bō lí)深加工
中空玻璃（5+9A+5）
精品文档
中空玻璃加工(jiā 流程 gōng)
精品文档
LOW-E玻璃(bō lí)
Low-E玻璃又称低辐射玻璃，是在玻璃表面(biǎomiàn)镀上多层金属或其他化合物组
成的膜系产品。
精品文档
LOW-E玻璃(bō lí)
切割—磨边—钢化—镀膜—和片
精品文档
精品文档
铝合金门窗
1、普通铝合金门窗
2、断桥铝合金门窗
精品文档
断桥(duàn qiáo)铝合金门窗
隔热条： 1、国产(guóchǎn)：江门宏骏、武汉源发等 2、进口：泰诺风
精品文档
铝合金门窗计价(jì jià)
1、大样图
精品文档
铝合金门窗计价(jì jià)
铝合金门窗培训资料实用篇
.基础知识第一章一、门窗的概念与作用 Doors & Windows）。
门窗即门与窗（英文：作用一、窗：通风、采光及观景眺望；门：室内、室内外交通联系交通疏散，兼起通风采光的作用。
有不同的设计要求作用二、门窗按其所处的位置不同分为围护构件或分隔构件，要分别具有保温、隔热、隔声、防水、防火等功能，新的要求节能，寒冷地区由左右。
门窗的密闭性的要求，25%门窗缝隙而损失的热量，占全部采暖耗热量的是节能设计中的重要内容。
门和窗是建筑物围护结构系统中重要的组成部分。
门和窗又是建筑造型的重要组成部分（虚实对比、韵律艺术效果，起着作用三、重要的作用）所以它们的形状、尺寸、比例、排列、色彩、造型等对建筑的整体造型都有很大的影响。
二、门窗的材料及其优缺点铝合金：优点是挤压成型、装饰效果好，缺点是保温差、耗能高；1. 断桥铝：有穿条和注胶两种形式，节能隔热、坚固美观。
2. 玻璃：常用于制作室内隔断，无框地弹门等。
3. 缺点是造价较高；不锈钢：优点是装饰效果优异、不生锈,4. 性价比高，缺点是采光面积小；塑钢：优点是综合性能好,5.钢：标准钢窗料（实腹、空腹），优点是坚固耐久、防火、挡光少、经济，缺6. 点是维护不好易锈蚀、保温性能差；缺点是挡光较多、优点是加工修理方便、保温性能优，7.木：高档木窗用集成材，实木易变形、开裂及受虫蛀；三、门窗的分类、构造 1.按材料分类，大致可以分为以下几类：（因强度要求，牌号的铝合金6063－T5普通铝合金门窗：门窗的主要结构材料是比如说与我司合作的合金牌号的铝合金，合金牌号和6060-T6也有选择6063-T6框体和扇体铝合金合金牌号的铝合金）6060-T6，比利时瑞那斯系统窗用的就是材料一般是一整根单体的结构，外加玻璃但是其热传导较快，压线构成安装玻璃的槽口。
其强度和装饰性要高于塑钢门窗，度斜口组45一般采用90度平口机械连接和能量损失很大。
铝合金门窗组装时，也有少数进口工艺门采用焊接的（型材截面带相应的角码腔体）角连接的方式，方式；但是构成框体和扇体的铝门窗的主要结构材料仍旧是铝合金，断桥铝合金门窗：这样的断桥铝合金不是单体的一根，而是通过隔热性的冷桥复合而成的复合体。

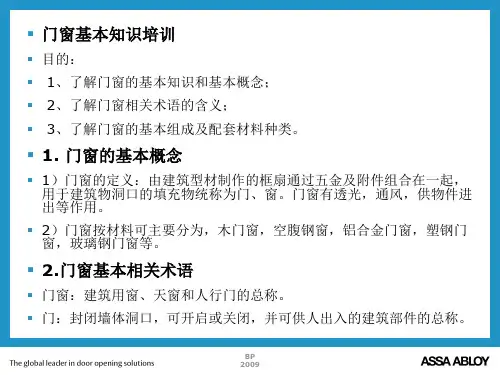

铝合金门窗型材五金配件培训谷风建筑
▪ 2.门窗基本相关术语
▪ 门窗：建筑用窗、天窗和人行门的总称。 ▪ 门：封闭墙体洞口，可开启或关闭，并可供人出入的建筑部件的总称。
BP采光并通风作用的建筑部件的总称。通常 包括窗框和一个或多个窗扇以及五金件、配套附件。有时还带有亮窗（上 亮、侧亮、下亮）和换气扇。
▪ G）中悬窗：旋转轴在窗扇横向中心水平位置，窗扇可以
旋转启闭。
3）
按构造：分为单层窗、双层扇窗（一个框内两层扇的窗）、
双层窗（两层框扇系统的窗）、百叶窗（分为活动百叶窗
和固定百叶窗）、玻璃百叶窗、拼樘窗等。
BP 2009
▪4.门窗基本性能 ▪1）抗风压性能：反映门窗抗强度变形能力的指标。 ▪2）水密性能：反映门窗抗渗水、漏水能力的指标。 ▪3）气密性能：反映门窗关闭状态下密封能力的指标。 ▪4）保温隔热性能：反映门窗保温隔热性能的指标。 ▪5）隔声性能：反映门窗关闭状态下，隔绝声音传导能力的 指标。 ▪6）采光性能（）：门窗采光性能的指标。 ▪7）其他：抗撞击性能、垂直载荷强度、启闭力、反复启闭 性能等
例M8×80 ▪ （5）销钉：中梃连接用。例Φ7.4mm
▪ 9）胶类
▪ （1）角码胶：框扇角部连接用。 ▪ （2）耐侯胶：边框与墙体边封密封用。 ▪ （3）玻璃胶：玻璃与型材边封密封用。 ▪ （4）发泡胶：边框与墙体空隙填充用。 ▪ （5）墙体密封胶：边框与墙体空隙密封用。 ▪ （6）清洗剂：型材表面清洗用。 ▪ 10）连接片或涨钉：边框与墙体连接用。
我们把C1210的效 果图去掉。
这就是该窗的节点图。
但是，完整的节点图还 需图框及标注等。
BP 2009
铝合金门窗基础知识培训资料
铝合金门窗基础知识
门窗幕墙中心 2008-9-28
窗 眼睛是心灵的窗户，失去了眼睛等于失去了希望；窗户如同人类的眼睛一样，在房屋建筑中扮演着不可缺少的角色。 空气与阳光，是人类赖以维持生命的要素，若不足则容易生病或精神不佳，窗户正是以屋内空气的对流交换和采光为重点，改善了以上的条件。
门窗的特点
铝合金门窗的特点
铝合金门窗与普通木门窗、塑钢门窗相比，具有明显的优点，其主要特点有以下几点：
铝合金门窗的特点
1、抗风压强度
2、水密性能
3、气密性能
4、保温性能
推拉系列门窗配件
滑轮系列（单轮/双轮/铜轮）
推拉系列门窗配件
月牙锁系列
推拉系列门窗配件
勾锁系列（单面/双面） 勾锁系列（带拉手）
推拉系列门窗配件
塑料件系列（付档/防盗器）
平开系列门窗配件
执手系列（U型槽口/一字槽口）
平开系列门窗配件
合页系列（欧标槽口/非欧标槽口）
平开系列门窗配件
传动杆系列（欧标槽口/非欧标槽口）
7、防火性能
13、型材模具费用
14、产品的性价比
铝合金门窗的分类
推拉系列
01
平开系列
02
悬窗系列
03
内开内倒系列
04
折叠系列
05
固定窗系列
06
提升推拉系列
07
铝合金门窗的分类
推拉系列 平开系列 悬窗系列
铝合金门窗的分类
内开内倒系列 折叠系列 提升推拉系列 固定窗系列
平开系列门窗配件
连杆系列（滑撑/风撑）
铝合金门窗的标准
铝合金门窗的质量标准： GBT8478-2003 铝合金门 GBT8479-2003 铝合金窗 检测铝合金门窗性能的五项标准： 抗风压性、气密性、水密性、保温性、隔音性
铝合金门窗从业人员培训教材
铝合金门窗从业人员培训教材（完整篇）目录第一节：门窗的作用、定义及铝合金门窗执行的标准第二节：公司主要门窗系列、及门窗的主要开启方式第三节：铝合金门窗的主要材料及性能第四节：对铝合金门窗生产加工图的识别第五节：设计门窗分格注意事项、设计重点第六节：下单注意事项第七节：设计方案第一节：门窗的作用、定义及铝合金门窗执行的标准：一、门窗的作用:门窗是建筑外围护结构的开口部位，是抵御风雨尘虫，实现建筑热、声、光环境等物理性能的极其重要的功能性部件，并且具有建筑外立面和室内环境两重装饰效果，直接关系到建筑的使用安全、舒适节能和人民生活水平的提高。
它必须具有采光、通风、防风雨、保温（词条“保温”由行业大百科提供）、隔热、隔声、防尘（词条“防尘”由行业大百科提供）、防虫、防火、防盗等多种使用功能，才能为人们提供安全舒适的室内居住环境，同时作为建筑外墙和室内装饰的一部分，其结构形式、材料质感、表面色彩等外观效果，对建筑物内外的美观协调起着十分重要的功能和装饰作用。
二、铝合金门窗的相关的定义：隔热材料：用以连接铝合金型材（词条“铝合金型材”由行业大百科提供）的低热导率的非金属材料（词条“金属材料”由行业大百科提供）隔热条的导热系数(W/m2·k)：0.3铝合金的导热（词条“导热”由行业大百科提供）系数(W/m2·k)：207隔热条和铝合金型材使用年限为20年隔热型材分为穿条式和浇注式穿条式：通过开齿、穿条、滚压工序，将条型隔热材料穿入铝合金型材穿条槽内，并使之被铝合金型材牢固咬合的复合方式浇注式：把液态隔热材料注入铝合金型材浇注槽内并固化，切除铝合型材浇注槽内的临时连接桥使之断开金属连接，通过隔热材料将铝合金型材断开的二部分结合在一起的复合方式隔热型材：以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材铝合金窗：由铝合金建筑型材制做框、扇结构的窗铝合金门：由铝合金建筑型材制做框、扇结构的门外窗：有一个面朝向室外的窗外门：有一个面朝向室外的门平开门：合页(铰链)装于门侧面、向内或向外开启的门推拉门：单扇、双扇或多扇向左右推拉的门平开窗：合页(铰链)装于窗侧面、向内或向外开启的门滑轴平开窗：窗上下装有折叠合页(铰链)沿框边向内或向外开启的窗上下推拉窗：窗扇沿垂直方向上下推拉的窗左右推拉窗：窗扇沿水平方向垂直左右推拉的窗上悬窗：合页(铰链)装于窗上侧，向内或向外开启的窗下悬窗：合页(铰链)装于窗下侧，向内或向外开启的窗落地窗：通至地面的长窗，开启扇可作门用百叶窗（词条“百叶窗”由行业大百科提供）：用多片百叶片组成的窗带形窗：多扇连续水平方向组合的窗三、铝合金门窗执行的标准：《铝合金窗》---------GB/T8479—2003《铝合金门》---------GB/T8478—2003《住宅建筑门窗应用技术规范》-----DBJ01—79—2004《建筑外窗抗风压性能分级及检测方法》GB/T7106-2002《建筑外窗气密性能分级及检测方法》GB/T7107-2002《建筑外窗水密性能分级及检测方法》GB/T7108-2002《建筑外窗采光性能分级及检测方法》GB/T11976-2002《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2002《建筑外窗保温性能分级及检测方法》GB/T8484-2002《铝合金建筑型材第1部分基材》GB/T5237.1-2004《铝合金建筑型材第2部分阳极氧化、着色型材》GB/T5237.2-2004 《铝合金建筑型材第3部分电泳涂漆型材》GB/T5237.3-2004《铝合金建筑型材第4部分粉末喷涂（词条“粉末喷涂”由行业大百科提供）型材》GB/T5237.4-2004《铝合金建筑型材第5部分氟碳漆喷涂型材》GB/T5237.5-2004《铝合金建筑型材第6部分隔热型材》GB/T5237.6-2004《建筑玻璃应用技术规程》JGJ113-2003《浮法玻璃（词条“浮法玻璃”由行业大百科提供）》GB 11614-1999《钢化玻璃》GB/T9963-1999《夹层玻璃》GB 9962-1999《中空玻璃》GB/T11944-2002《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.1-2002《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2002硅酮建筑密封胶》GB/T14683-2003《铝合金门插销》QB/T3885(GB 9297)-1999《平开铝合金窗执手》QB/T3886(GB 9298)-1999《平开铝合金撑挡（词条“撑挡”由行业大百科提供）》QB/T3887(GB 9299)-1999《铝合金窗不锈钢滑撑（词条“滑撑”由行业大百科提供）》QB/T3888(GB 9300)-1999 《铝合金门窗拉手》QB/T3889(GB 9301)-1999《铝合金门窗锁》QB/T3890(GB 9302)-1999《铝合金门门锁》QB/T3891(GB 9303)-1999《推拉铝合金门窗用滑轮》QB/T3892(GB 9304)-1999《十字槽盘头自攻螺钉》GB 845-85《十字槽沉头自攻螺钉》GB 846-85《建筑装饰（词条“建筑装饰”由行业大百科提供）装修工程质量验收规范》GB 50210-2001 第二节：门窗系列、及门窗的主要开启方式一、型材系列1：50系列：主要用于平开门、窗2：55系列：主要用于平开门、窗3：60系列：主要用于平开门、窗4：76系列：主要用于推拉窗5：76系列：主要用于推拉门6：95系列：主要用于推拉门二、门窗的开启方式主要有：内平开窗、平开下悬窗、上悬窗、外平开窗、下悬窗、推拉窗、中悬窗（词条“中悬窗”由行业大百科提供）、内平开门、外平开门、推拉门、提升推拉门、折叠门、平行推拉上悬门。
铝合金门窗技术初级培训课件
铝合金门窗培训课程旨在介绍门窗制造中的铝合金材料及相关技术，包括门 窗的特点、分类、材质选择、安装方法、硬件配件、品质评估等内容。
什么是铝合金门窗？
铝合金门窗是由铝合金材料制成的用于建筑门窗的产品。它们具有轻巧、坚固、耐腐蚀和维护简单等特点，被 广泛应用于现代建筑设计中。
铝合金门窗的分类
开启方式
推拉门、平开门、折叠门等
结构类型
单扇窗、双扇窗、飘窗等
使用场景
家庭门窗、商业门窗、工业门窗等
铝合金门窗的安装方法
1
准备工作
测量、准备工具和材料
2
组装和调整
安装门窗框架和调整门窗
3
密封和检查
安装密封条并进行最终检查
区分铝合金型材的品质
1 材料
纯度、厚度和处理方式
3 性能
强度、隔音和保温效果
2 外观
焊接、抛光和喷涂质量
4 认证
ISO认证及其他质量标准
铝合金门窗的发展历程
1
早期应用
起源于古代文明，如埃及和罗马的建筑
2
工业化生产
20世纪初，铝合金在门窗制造中得到广泛应用
3ቤተ መጻሕፍቲ ባይዱ
创新和设计
现代技术和材料改善了铝合金门窗的性能和外观
铝合金门窗的维护保养
清洁
用温和的清洁剂和软布擦拭， 避免使用刺激性化学品
大面积铝合金门窗为商业建筑提 供了充足的自然光线和出色的外 观效果。
工业设施
坚固耐用的铝合金门窗可适应工 业环境中的高负荷和恶劣条件。
润滑
定期涂抹门窗五金配件以保证 顺畅开关
检查
定期检查密封条，替换损坏的 部件
铝合金门窗的安全问题
铝合金门窗基础知识培训的资料共28页
