碳纤维增强环氧树脂复合材料的后固化
碳纤维环氧树脂复合材料的制备及性能研究
碳纤维环氧树脂复合材料的制备及性能研究摘要碳纤维环氧树脂复合材料具有轻质、高强度和优异的力学性能，被广泛应用于航空航天、汽车和能源等领域。
本文旨在研究碳纤维环氧树脂复合材料的制备方法以及其性能研究。
首先介绍了碳纤维和环氧树脂的基本概念，然后阐述了碳纤维环氧树脂复合材料的制备工艺，包括预浸料制备、成型工艺和固化过程。
接着，对碳纤维环氧树脂复合材料的力学性能、热性能和耐腐蚀性进行了研究，分析了其影响因素和优缺点。
最后，对碳纤维环氧树脂复合材料的未来发展进行了展望。
1. 碳纤维和环氧树脂的基本概念1.1 碳纤维碳纤维是由碳元素为主要成分的纤维材料，具有轻质、高强度和高模量的特点。
其制备过程包括原料选择、纤维拉伸、炭化和后处理等步骤。
1.2 环氧树脂环氧树脂是一种具有交联结构的聚合物材料，具有优异的机械性能和化学稳定性。
其制备过程包括单体合成、聚合和固化等步骤。
2. 碳纤维环氧树脂复合材料的制备工艺2.1 预浸料制备预浸料是碳纤维环氧树脂复合材料制备的关键步骤之一。
其制备过程包括树脂调制、纤维浸润和固化等步骤。
2.2 成型工艺成型工艺是碳纤维环氧树脂复合材料制备的关键步骤之一。
常见的成型工艺包括手工层叠、自动化层叠和压缩成型等方法。
2.3 固化过程固化过程是碳纤维环氧树脂复合材料制备的关键步骤之一。
常见的固化方法包括热固化和光固化等。
3. 碳纤维环氧树脂复合材料的性能研究3.1 力学性能碳纤维环氧树脂复合材料的力学性能受到纤维取向、纤维体积分数和树脂固化度等因素的影响。
常见的力学性能包括强度、弹性模量和断裂韧性等。
3.2 热性能碳纤维环氧树脂复合材料具有良好的耐高温性能和导热性能。
其热性能受到树脂体系、纤维体积分数和纤维取向等因素的影响。
3.3 耐腐蚀性碳纤维环氧树脂复合材料的耐腐蚀性能受到介质环境、表面涂层和纤维保护等因素的影响。
常见的腐蚀介质包括酸、碱和溶剂等。
4. 碳纤维环氧树脂复合材料的发展趋势碳纤维环氧树脂复合材料在航空航天、汽车、能源和体育器材等领域有着广阔的应用前景。
碳纤维增强环氧树脂基复合材料的制备及力学性能研究
碳纤维增强环氧树脂基复合材料的制备及力学性能研究碳纤维增强环氧树脂基复合材料的制备及力学性能研究摘要：碳纤维增强环氧树脂基复合材料具有出色的力学性能和优异的耐腐蚀性能，因此在许多领域广泛应用。
本研究使用真空浸渍工艺制备了碳纤维增强环氧树脂基复合材料，并对其力学性能进行了详细研究。
结果表明，制备过程中的浸渍时间、浸渍压力和固化温度对复合材料的力学性能有显著影响。
1. 引言碳纤维增强环氧树脂基复合材料被广泛应用于航空航天、汽车制造、体育器材等领域。
其具有轻质、高强度、高模量、优异的耐腐蚀性能等特点，因此在替代传统金属材料方面具有巨大潜力。
本研究旨在通过真空浸渍工艺制备碳纤维增强环氧树脂基复合材料，并对其力学性能进行评估和分析。
2. 实验方法2.1 材料准备碳纤维和环氧树脂材料被选作本实验的主要原料。
碳纤维具有优良的力学性能和导电性能，是制备复合材料的理想选择。
环氧树脂具有良好的粘接性能和化学稳定性，可以作为基体材料。
同时，活性固化剂和助剂用于提高复合材料的性能。
2.2 制备过程（1）将环氧树脂均匀涂布在碳纤维上；（2）将涂布好的碳纤维经过真空排气处理；（3）将预处理好的碳纤维进行真空浸渍；（4）浸渍后的碳纤维进行固化过程。
2.3 力学性能测试采用传统的拉伸试验和冲击试验评估复合材料的力学性能。
拉伸试验用于评估复合材料的拉伸强度、弹性模量和断裂应变，冲击试验用于评估复合材料的冲击强度。
3. 结果与讨论3.1 浸渍时间通过改变浸渍时间，研究了浸渍时间对复合材料力学性能的影响。
结果表明，随着浸渍时间的增加，复合材料的拉伸强度和弹性模量呈增加趋势，但当浸渍时间过长时，力学性能开始下降。
这是由于过长的浸渍时间导致材料内部产生孔隙和缺陷。
3.2 浸渍压力通过改变浸渍压力，研究了浸渍压力对复合材料力学性能的影响。
结果显示，随着浸渍压力的增加，复合材料的强度和韧性都得到了提高。
这是由于高压可以更好地填充碳纤维与环氧树脂之间的空隙，提高界面的粘合强度。
环氧树脂碳纤维复合材料的成型工艺与应用
碳纤维缠绕复合材料成型工艺
碳纤维缠绕复合材料的制备过程主要包括纤维铺放、树脂浸润和热处理等环 节。下面分别介绍这些步骤及其对材料性能的影响。
1、纤维铺放：此步骤是碳纤维缠绕复合材料制备的关键环节之一。纤维的 排列方向、密度和厚度等因素都会影响最终产品的性能。铺放过程中需采用专门 的设备和工艺，确保纤维分布的准确性和稳定性。
引言：碳纤维增强环氧树脂复合材料是一种具有优异性能的材料，因其具有 高强度、高韧性、耐腐蚀、轻质等优点而被广泛应用于航空、航天、汽车、体育 器材等领域。随着科技的发展，对于这种复合材料的研究和应用也越来越广泛。 液体成型是一种常见的复合材料制造工艺，具有成本低、效率高等优点，因此， 研究碳纤维增强环氧树脂复合材料的液体成型工艺及其性能具有重要意义。
在航天领域，碳纤维树脂基复合材料被广泛应用于火箭箭体、卫星平台等关 键部位。其轻质、高强度、耐腐蚀等优点使得它在航天领域具有广泛的应用前景。
在汽车领域，碳纤维树脂基复合材料被广泛应用于汽车车身、底盘等部位。 其高强度、耐腐蚀和轻质等优点可以提高汽车的性能和舒适性，同时也可以提高 汽车的安全性。
四、结论
环氧树脂碳纤维复合材料的成型工艺主要包括以下步骤： 1、纤维浸润：将碳纤维或其它纤维浸入环氧树脂中，使其充分浸润。
2、固化：在一定的温度和压力下，环氧树脂发生固化反应，形成固态复合 材料。
3、后处理：对固化后的复合材料进行切割、打磨、钻孔等后处理，以满足 不同应用场景的需求。
3、后处理：对固化后的复合材 料进行切割、打磨、钻孔等后处 理
三、碳纤维树脂基复合材料的应 用研究进展
碳纤维树脂基复合材料在航空、航天、汽车等领域得到了广泛应用。近年来， 随着技术的不断发展，其在这些领域的应用研究也取得了显著的进展。
碳纳米管及碳纤维增强环氧树脂复合材料研究进展_邱军
收稿:2011-04-25;修回:2011-07-18;基金项目:国家高技术研究发展计划(863计划)项目(2009A A03Z528);作者简介:邱军,男,工学博士,教授,博士研究生导师,研究方向为高性能聚合物基复合材料;E -mail :qiujun @tong ji .edu .cn .碳纳米管及碳纤维增强环氧树脂复合材料研究进展邱 军,陈典兵(同济大学材料科学与工程学院,先进土木工程材料教育部重点实验室,上海 201804) 摘要:碳纳米管与碳纤维具有优异的力学、电学等性能,广泛用做复合材料增强体,但目前碳纳米管/碳纤维/环氧树脂复合材料的研究具有一定的局限性,只考虑了两相材料间的作用,即仅对单一相进行处理而忽略了另一相的改性。
本文从碳纳米管/碳纤维协同增强环氧树脂基体复合材料的思路入手,结合自己的研究成果,综述了国内外相关研究进展。
从研究结果可以看出,将三相材料之间完全有效地联系起来,发挥三者间的协同效应,复合材料的性能可以发生质的飞跃。
关键词:碳纳米管;碳纤维;环氧树脂;三相复合材料引言日本科学家Iijim a [1]在1991年首次发现碳纳米管(CN Ts )。
碳纳米管具有着优异的力学、电性能和热性能,抗拉强度达到200GPa ,弹性模量可达1TPa ,并且具有低密度、高长径比等结构特点,因此成为聚合物复合材料的理想增强材料。
碳纤维(CF )具有十分优异的力学性能,同时耐高温、耐腐蚀、耐摩擦、抗疲劳、低热膨胀系数、导电导性、电磁屏蔽性优良等。
碳纤维复合材料同样具有其它复合材料无法比拟的优良性能,广泛应用于航空航天、汽车、电子电气等领域[2]。
环氧树脂(EP )是一种高性能复合材料基体,具有优良的机械性能、绝缘性能、耐腐蚀性能、黏接性能和低收缩性能。
当前以环氧树脂为基体的高性能复合材料应用广泛,碳纳米管/环氧树脂复合材料和碳纤维/环氧树脂复合材料凸显了优异的力学和综合性能,那么如何再进一步提高这两类复合材料的性能呢?本文在简要综述碳纳米管和碳纤维对环氧树脂复合材料性能改善的前提下,进一步综述了碳纳米管/碳纤维/环氧树脂三相复合材料的研究进展,并对其可能的发展进行了预测。
碳纤维与环氧树脂制成复合材料的工艺流程

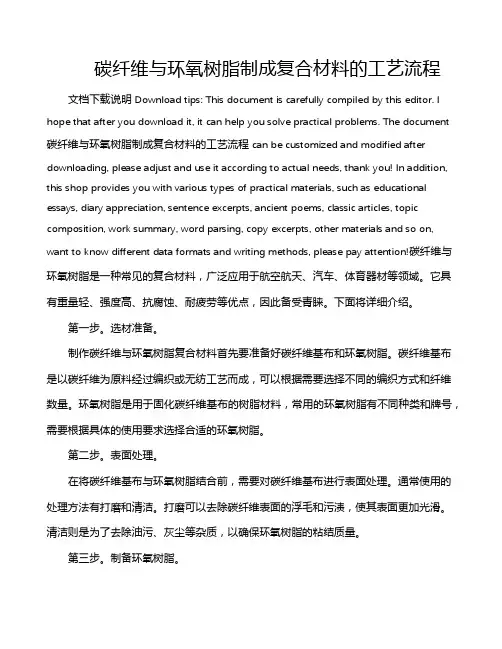

碳纤维与环氧树脂制成复合材料的工艺流程文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 碳纤维与环氧树脂制成复合材料的工艺流程can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!碳纤维与环氧树脂是一种常见的复合材料，广泛应用于航空航天、汽车、体育器材等领域。
它具有重量轻、强度高、抗腐蚀、耐疲劳等优点，因此备受青睐。
下面将详细介绍。
第一步。
选材准备。
制作碳纤维与环氧树脂复合材料首先要准备好碳纤维基布和环氧树脂。
碳纤维基布是以碳纤维为原料经过编织或无纺工艺而成，可以根据需要选择不同的编织方式和纤维数量。
碳纤维增强环氧树脂复合材料性与结构的研究
碳纤维增强环氧树脂复合材料性能与结构的研究碳纤维增强环氧树脂复合材料性能与结构的研究摘要：本文研究了E-44双酚A型环氧树脂固化体系的反应特性，以低分子聚酰胺树脂为固化剂，采用手糊成型螺栓加压工艺制备了复合材料，并以沥青基碳纤维为增强材料，研究了复合材料的常温力学性能、水煮后力学性能和固化过程的热分析，并对其拉伸断面进行了分析。
研究结果得出：E-44树脂基体粘度低、韧性好且适用期长，适合于手糊成型，缠绕成型等低成本的制造工艺，因此制得的EP/CF复合材料具有优良的力学性能；该复合材料也具有良好的界面粘接性（树脂对纤维的浸润性良好）、较低的空隙率且碳纤维分布均匀。
关键Carbon fibre reinforced epoxy resin composite materialproperties and structure of the researchAbstract: This paper studies the E-44 bisphenol A type epoxy resin curing system response characteristics, with low molecular polyamide resin as curing agent, the pressure molding paste hand bolt for the composite technology was studied, and the carbon fiber with asphalt to strengthen materials, the mechanical properties of the composite materials under normal temperature, boiled after the mechanical properties and the solidification process of thermal analysis, and the tensile section is analyzed. We can get this conclusions:E-44 resin matrix low viscosity, good toughness penguins applicable periods long, suitable for molding paste hand around the molding, the low cost manufacturing process, thus made EP/CF composite material with excellent mechanical properties; The composite material also has a good interface bonding sex (of the fibers infiltrating the resin good), low air void and carbon fiber distribution even.Keywords: epoxy resins; Carbon fiber; Composite materials; Mechanical propertie.目录1 前言 (1)1.1 课题背景 (1)1.1.1 复合材料定义 (1)1.1.2 EP/CF复合材料的应用 (1)1.2 双酚A型环氧树脂 (2)1.2.1 双酚A型环氧树脂的定义 (2)1.2.2 双酚A型环氧树脂的固化原理 (3)1.2.3 双酚A型环氧树脂的结构 (3)1.3 环氧树脂固化剂 (4)1.3.1 环氧树脂固化剂的定义 (4)1.3.2 环氧树脂固化剂分类 (4)1.3.3 环氧树脂固化剂发展趋势 (6)1.3.4低分子聚酰胺树脂（型号650） (7)1.4碳纤维 (8)1.4.1 碳纤维概述 (8)1.4.2 碳纤维的性能 (9)1.4.3 碳纤维的处理 (11)1.5 环氧树脂/碳纤维的增强机理 (13)1.6 选题的目的与研究意义 (13)2 实验部分 (15)2.1 主要实验原料及试剂 (15)2.2 实验原料的配比 (15)2.3 主要实验设备 (15)2.4 实验流程 (16)2.4.1 实验流程图 (16)2.4. 碳纤维处理 (18)2.4.3 环氧树脂/碳纤维复合材料的制备 (18)2.5 性能测试 (19)2.5.1 力学性能测试 (19)2.5.2 固化过程的热分析 (19)2.5.3 E-44环氧树脂固化过程的温度变化的研究 (19)2..4 碳纤维增强环氧树脂复合材料的微观结构的观察 (19)3 结果与讨论 (20)3.1 常温下处理的碳纤维增强复合材料的力学性能 (20)3.2 水煮后碳纤维增强环氧树脂复合材料的力学性能 (21)3.3 碳纤维处理时间的不同对复合材料的力学性能的影响 (22)3.4 力学性能的对比 (27)3.4.1 常温下复合材料的力学性能 (27)3.4.2 水煮后复合材料的力学性能 (27)3.5 固化过程的热分析 (27)3.6 E-44环氧树脂固化过程的温度升高研究 (28)3.7 碳纤维增强复合材料的断面的显微结构 (29)4 结论 (31)参考文献 (32)致谢 (33)1前言1.1 课题背景1.1.1 复合材料定义复合材料，是指把两种以上宏观上不同的材料，合理地进行复合而制得的一种材料，目的是通过复合材料来提高单一材料所不能发挥的各种特性。
环氧树脂碳纤维复合材料的成型工艺
环氧树脂/碳纤维复合材料的成型工艺环氧树脂(EP)/碳纤维(CF)复合材料是CF增强复合材料的一个重要分支。
近年来，随着人们对EP/CF复合材料认识的不断深入，其优异的性能不断凸现，促使其用量不断上升。
20世纪70年代以前，EP/CF复合材料被视为昂贵的材料，价格约为玻璃纤维(GF)增强复合材料的10倍，只用于军工、宇航等尖端技术行业。
20世纪80年代以后，CF工业和EP工业迅速发展，EP/CF复合技术不断进步，加入到EP中的CF比例不断上升，目前CF的体积分数已可达60%以上，使EP/CF复合材料的质量提高而价格下降，拓宽了其应用领域，进一步促进了EP/CF复合材料的发展。
1 CF及其EP复合材料的基本特点1.1 CF的特点和基本成分CF主要是由碳元素组成，其含碳量一般在90%以上。
CP具有耐高温、耐摩擦、导电、导热及耐腐蚀等特性，与一般碳素材料不同的是，其各向异性显著，柔软，可加工成各种织物，沿纤维轴向表现出很高的强度。
制备CF的主要原材料有人造丝(粘胶纤维)、聚丙烯腈(PAN)纤维和沥青等。
通常制备高强度、高模量CF多选用PAN为原料。
制备CF需经过拉丝、牵伸、稳定、炭化、石墨化5个阶段。
1.2 EP基体的作用EP具有优良的加工性能和力学性能，其固化收缩率低，粘结性能优异。
复合材料中EP的主要作用是把CF粘在一起，分配CF间的载荷，保护CF不受环境影响。
1.3 EP/CF复合材料的特性EP/CF复合材料的特性主要取决于CF、EP及EP与CF之间的粘结特性。
EP/CF复合材料具有优异的性能，与钢相比，EP/CF复合材料的比强度为钢的4.8-7.2倍，比模量为钢的3.1-4.2倍，疲劳强度约为钢的2.5倍、铝的3.3倍，而且高温性能好，工作温度达400℃时其强度与模量基本保持不变。
此外还具有密度和线膨胀系数小、耐腐蚀、抗蠕变、整体性好、抗分层、抗冲击等，在现有结构材料中，其比强度、比模量综合指标最高。
碳纤维增强树脂基复合材料
碳纤维增强树脂基复合材料碳纤维增强树脂基复合材料是一种具有高强度、高模量、耐腐蚀性和轻质化等优良性能的新型材料，广泛应用于航空航天、汽车、船舶、体育器材等领域。
本文将对碳纤维增强树脂基复合材料的制备工艺、性能特点及应用前景进行介绍。
首先，碳纤维增强树脂基复合材料的制备工艺包括原材料选取、预处理、成型、固化等多个环节。
在原材料选取方面，需要选择优质的碳纤维和树脂，并对其进行表面处理以提高其界面粘合性。
在成型过程中，可以采用手工层叠、自动纺织、注塑成型等方法，根据不同的产品要求进行选择。
固化工艺则是利用热固化或者光固化技术，使得树脂基复合材料达到预期的性能指标。
其次，碳纤维增强树脂基复合材料具有优异的性能特点。
首先是高强度和高模量，碳纤维本身具有很高的强度和模量，与树脂复合后可以进一步提高材料的整体性能。
其次是耐腐蚀性，碳纤维不易受到化学腐蚀，使得复合材料在恶劣环境下依然能够保持稳定的性能。
此外，碳纤维增强树脂基复合材料还具有轻质化的特点，可以大幅减轻产品重量，提高使用效率。
最后，碳纤维增强树脂基复合材料在航空航天、汽车、船舶、体育器材等领域有着广阔的应用前景。
在航空航天领域，碳纤维增强树脂基复合材料可以用于制造飞机机身、发动机零部件等，以提高飞行器的整体性能。
在汽车领域，该材料可以用于制造车身结构、悬挂系统等，以提高汽车的安全性和燃油经济性。
在船舶领域，碳纤维增强树脂基复合材料可以用于制造船体、桅杆等，以提高船舶的耐久性和航行性能。
在体育器材领域，该材料可以用于制造高性能的运动器材，如高尔夫球杆、网球拍等，以提高运动员的比赛水平。
综上所述，碳纤维增强树脂基复合材料具有广泛的应用前景，制备工艺成熟，性能优异，是一种具有发展潜力的新型材料。
随着技术的不断进步和应用领域的不断拓展，相信碳纤维增强树脂基复合材料将会在更多领域展现出其独特的优势和价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梅特勒-托利多 孔鹏飞
简介
广泛使用的高性能材料
热分析: 材料分析的强有力工具
1
Internal usage only
DSC: 固化度和玻璃化转变
您生产的产品的固化度是多少?
固化度和玻璃化转变: 玻璃化转变温度如何随着固化度变化? 固化反应是如何结束的?
Example:
7
Internal usage only
DSC: 固化促进剂的影响
评价不同的固化促进剂对固化温度和速率的影响。
Example:
- EP resin (GY260) with hardener
methyl tetra hydro phthalic anhydride (HY917)
- Test with three accelerators (1% in GY260):
Thermosets Vol2 Chapter 3.9, UserCom 12 (2/2000), p.9
13
Internal usage only
DSC: 产品研发
Glass TrGalnassistioTnransition
使用不饱和聚酯预浸渍的片状模塑料: 在120°C层压不同时间以后进行 Glass TOransnesittioOnnset
6
Internal usage only
DSC: 固化度和玻璃化转变
玻璃化转变温度随着固化度的提高而提高: Tg vs. 固化度
100
Glass transition temperature [°C]
80
60
40
20
0
-20 0
20
40
60
80
100
Conversion [%]
Tg 常被用于检测固化度
Tg 96 °C 80 100 1Fra bibliotek0 140 °C
DY070 shows fastest reaction, but creates lowest Tg & phase separation (second Tg)
0 5 10 15 20 25 30 35 40 45 50 55 min
MS G72: R .R ies en
OnsOOentnssee1tt021.910294..2°98C3°°CC
^e xo
normnnoaorlrmimzeaadlilzEizeepd3od5x7y3.245C687u7.Jr.28ig9n4^gJ-J1gWg^^-i-1t1h D ifferent MAcidcMpMeioldieidpnrptaoo1tinoi0ntr9ts1.901690.1.13°75C0.0°°C1C.2006 08:46:28
Isothermal Curing at 140°C
Glass Transition after curing
1 Wg^-1
Accel: 1 % DY070
Accel: 1 % ZKXB5111
Accel: 1 % DY9577 2
mW
Tg 119 °C Tg 109 °C
Integral 268 J/g Integral 357 J/g Integral 358 J/g
62.87 °C69.27 °C
的后固化测试。 ^exo
SaSmapSmleap:mlPep:relPepr:erPepOMMDrgreeniiedd1pslgtppa5ereoo30tcgSii0sMMDnnp,s6MtteiiA4,ddA0Cl2t0ppSsaS7.,oo3TPTc.2ii96MnnMpr9MMD4e0tt,.A,pI0A8eIEiiEdd0Sr9lSmtCeppCa0TmTgoog0McMsiignnpImn,,,Itt6771nIEtEADgeAo7217CCgSri....Sf4492mrfTTa8303.aMMl4C°°°l774IieCCC,nz,uIn204IE-etEreo0...d878CiCgr3nIm338nrgnaJt9e°°aog16lTeCCglr771^9.i-miz6r550-m9ae17...a3.723ldKe2lJiJ273s6^zgg7e-°°^1m^93eCCd--7.1-J120.K583822^J7.J-01gm1g.257^^J.8--J011gm3K^.J2^-1-0106 18:44:34
2,4,6-tris (dimethylaminomethyl) phenol; DY 064
8
Internal usage only
DSC: 固化促进剂的影响
GlaGsGslalaTssrsasTnTrsariatninossintiitoionn
InteIgnInrtaetelggrraall 3832039.3805138.m.761J6mmJJ
STARe SW 9.00
避免过快的固化反应
9
Internal usage only
DSC: 后固化
材料真的已经完全固化了么? 材料的性能已经十分稳定不再改变了么？
Example: 碳纤维增强环氧树脂 复合材料的后固化
10
Internal usage only
KU600 – 后固化
11
Internal usage only
DY070, heterocyclic amine SKXB5111 DY9577, boron trichloride amine complex
Brochure on TA competence, Thermosets Chapter 2.1.3
Example of accelerator: Tertiary amine epoxy
DSC: 后固化
使用TOPEM®检测后固化
12
Internal usage only
DSC: 产品研发
您是否需要为了将来的产品研发而进行固化过程的研究？
Example: 为片状模塑料SMC (sheet molding compound) 研发的新型树脂系统:
- 固化速率和固化度 - 能够经受的层压时间 - 储存稳定性
环氧树脂 预浸料
2
Internal usage only
DSC: 固化度和玻璃化转变
3
Internal usage only
DSC: 固化度和玻璃化转变
4
Internal usage only
DSC: 固化度和玻璃化转变
5
Internal usage only
DSC: 固化度和玻璃化转变
