1、物联网的定义、起源、发展及特点；<1>定义：给物联网下准确定义，尚有困难，一是由于物联网理论体系不明晰，二是涉及学科众多。
概括来讲，定义如下：物联网是在互联网、移动通信网基础上，针对不同应用领域需求，利用具有感知、通信与计算能力的智能物体来自动获取相关信息，且能独立寻址，并将其互联起来，实现全面感知，可靠传输，只能处理，构建人与物、物与物互联的智能信息服务系统。
<2>起源，发展：“物联网”概念产生于20世纪90年代，而真正引起各国政府与产业界的重视是在2005年ITU 发布的互联网研究报告《Internet of Things，IOT》之后。
随后，欧盟，日本，韩国及我国都提出了针对本国的物联网发展规划，提出了诸如“智慧地球”“工业4.0”“I-Japan”《物联网“十二五”发展规划》等众多概念与规划。
目前，物联网已经在传统电网，交通，医疗及物流等领域得到了长足发展，但仍存在标准不统一，理论体系不健全，应用范围太窄，成本高及关注度仍待提高等诸多问题。
物联网的前景是美好的，但还有很多路要走。
<3>特点：一是物联网的智能物体具有感知、通信与计算能力；二是可以提供所有对象在任何时间，任何地点的互联；三是目标为实现物理世界与信息世界的融合。
（网络的异构性，规模的差异性，接入的多样性）2、物联网的三层结构模型应用层：①行业应用层：智能电网，交通，环保，医疗，物流，家居；②管理服务层：数据存储/处理，数据挖掘，智能决策，智能控制。
网络层：①核心交换层：专用IP网+VPN+互联网+移动通信网+异构网=>新一代网络；②汇聚层：LAN,WLAN,电话交换网；③接入层：802.15.4标准，蓝牙/zigbee标准，LAN/WLAN移动通信或者M2M接入，光纤/电话线/电力线接入。
感知层：①感知层：各种传感器，RFID 标签与读写设备，PAN，智能手机，GPS，各种专用机器人。
吴功宜_物联网工程导论_第2章：RFID
有源RFID标签外部封装 （a）无源RFID标签
有源RFID标签内部电路
（b）有源RFID标签
18
Nankai University
2. 按标签工作模式进行分类
• 主动式RFID标签 —依靠自身能量主动向RFID读写器发送数据 • 被动式RFID标签 —从RFID读写器发送的电磁波中获取能量， 激活后才能够向RFID读写器发送数据 • 半主动式RFID标签— —自身的能量只提供给RFID标签中的电路使 用，并不主动向RFID读写器发送数据；当它 接收到RFID读写器发送的电磁波激活之后， 才向RFID读写器发送数据
21
Nankai University
5. 按封装材料进行分类 • 纸质封装RFID标签 • 塑料封装RFID标签 • 玻璃封装RFID标签
RFID芯片与天线 封装后的纸质RFID标签
钥匙链式
卡片式
耳钉式
脚环式
钮扣式
手表式
手链式
22
Nankai University
6. 按标签封装的形状进行分类 • 粘贴在标识物上的薄膜型的自粘贴式标签 • 用户携带、类似于信用卡的卡式标签 • 封装成能够固定在车辆或集装箱上的柱型标签 • 封装在塑料扣中，用于动物耳标的扣式标签 • 封装成钥匙扣中，用于随身携带的身份标识标签 • 封装在玻璃管中，用于人或动物的植入式标签
3. RFID标签工作原理
读写器天线辐射 形成的电磁场
传递能量 读写器 天线 发送信息
标签 天线
RFID读写器 近 场 （a）无源RFID
无源 RFID标签
发送指令 读写器 天线 发送信息 有源 RFID标签 标签 天线
RFID读写器
物联网工程导论(吴功宜+教授)20140823
物联网增加的部分
RFID标签
数据链 路层i 物理层i
RFID读写器
数据链 路层i 物理层i 数据链 路层j 物理层j 数据链 路层j 物理层j
网络层(IP) Ethernet
路由器 传输网
路由器
36
感悟之四：
如果我们对支撑物联网发展
的关键技术没有一个深入地 了解，那么我们就无法指导 学生系统地学习物联网知识 与技能。
总公司网络
分公司、仓库与配送中心网络
IPv6 VPN 核心路由器 分公司网络 汇聚路由器 …… 汇聚路由器 配送中心车辆管理网络 配送中心网络 计算机网络 技术 仓库网络 网关
货物配 送车辆 M2M 移动通信网
智能控制 技术
接入路由器n
接入路由器1
移动通信 技术
销售商店或超市网络
销售商店或超市网络n
请求查询EPCIS 服务器地址
返回EPCIS服务器 URL信息 返回EPCIS服务器URL信息
返回EPCIS服务器 URL信息
根据EPCIS服务器URL请求查询IP地址 互联网 DNS服务器 EPCIS 服务器
返回EPCIS服务器的IP地址
根据IP地址向存储EPC码的EPCIS服务器发出查询物品信息请求
社会工作：
城市社会信息化规划，城市信息基础设施建设项目，科研立 项、验收与评奖
4
互联网为物联网的发展奠定了坚实的基础
截止到2014年6月底，我国互联网：
网络结点数
Internet主机 主机IP IP地址数 地址数（Lottor,RFC1296） ARPANET 主机数（Mark Lottor,<mkl@>） 早期的ARPANET 主机数（Peter Salus,<phs@>）
吴功宜_物联网工程导论_第5章：网络.
5.2.3 NSFNET对互联网发展的影响 • 从ARPANET到Internet的发展过程
1957年 设立DARPA
1969年
启动ARPANET 1969年
UNIX发布
1980年 TCP/IP标准化
1983年
ARPANET与 MILNET分离
1986年 启动NSFNET
ARPANET与 NSFNET互联
#1 UCLA
SDS SIGMA7
11
#4 UTAH
DEC PDP-10
Nankai University
ARPANET对推动网络技术发展的贡献
• 开展了对计算机网络定义与分类方法的 研究
• 提出了资源子网与通信子网的二级结构 概念
• 研究了分组交换协议与实现技术 • 研究了层次型网络体系结构的模型与协
9
Nankai University
ARPANET设计思想
• 通信子网结构与分组交换原理示意图
分组
IMP（路由器） 通信子网
源主机
B
C
发送
进程
A
E
D
目的主机
接收 进程
10
Nankai University
• ARPANET最早四个节点的结构
SDS 940
IBM360/75
#3 UCSB
#2 SRI
• 如何发送主机与接收主机之间没有直接连接的通信线 路，那么分组就需要通过中间节点“存储转发”，这 种中间转发节点就是目前广泛使用的路由器
• 每个路由器可以根据链路状态与分组的源地址、目的 地址，通过路由选择算法为每个分组选择合适的传输 路径
• 当目的主机接收到属于一个报文的所有分组之后，再 将分组中多个短的数据字段组合起来，还原成发送主 机发送的报文

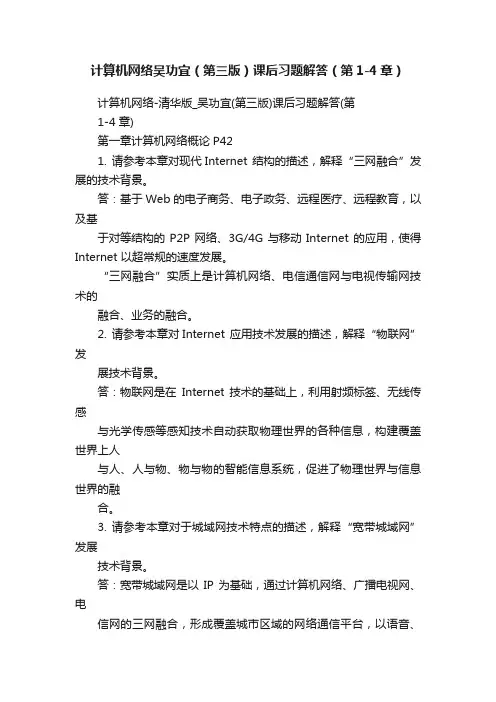

计算机网络吴功宜（第三版）课后习题解答（第1-4章）
计算机网络吴功宜（第三版）课后习题解答（第1-4章）计算机网络-清华版_吴功宜(第三版)课后习题解答(第1-4 章)第一章计算机网络概论P421. 请参考本章对现代Internet 结构的描述，解释“三网融合”发展的技术背景。
答：基于Web的电子商务、电子政务、远程医疗、远程教育，以及基于对等结构的P2P网络、3G/4G与移动Internet 的应用，使得Internet 以超常规的速度发展。
“三网融合”实质上是计算机网络、电信通信网与电视传输网技术的融合、业务的融合。
2. 请参考本章对Internet 应用技术发展的描述，解释“物联网”发展技术背景。
答：物联网是在Internet 技术的基础上，利用射频标签、无线传感与光学传感等感知技术自动获取物理世界的各种信息，构建覆盖世界上人与人、人与物、物与物的智能信息系统，促进了物理世界与信息世界的融合。
3. 请参考本章对于城域网技术特点的描述，解释“宽带城域网”发展技术背景。
答：宽带城域网是以IP 为基础，通过计算机网络、广播电视网、电信网的三网融合，形成覆盖城市区域的网络通信平台，以语音、数据、图像、视频传输与大规模的用户接入提供高速与保证质量的服务。
4. 请参考本章对WPAN技术的描述，举出 5 个应用无线个人区域网络技术的例子。
答：家庭网络、安全监控、汽车自动化、消费类家用电器、儿童玩具、医用设备控制、工业控制、无线定位。
5.. 请参考本章对于Internet 核心交换、边缘部分划分方法的描述，举出身边 5 种端系统设备。
答：PDA、智能手机、智能家电、无线传感器节点、RFID 节点、视频监控设备。
7. 长度8B与536B的应用层数据通过传输层时加上了20B的TCP 报头, 通过网络层时加上60B 的IP 分组头，通过数据链路层时加上了18B 的Ethernet 帧头和帧尾。
分别计算两种情况下的数据传输效率。
（知识点在：P33）解：长度为8B的应用层数据的数据传输效率：8/(8+20+60+18) ×100%=8/106×100%=7.55%长度为536B的应用层数据的数据传输效率：536/(536+20+60+18) ×100%=536/634×100%=84.54%8. 计算发送延时与传播延时。
物联网工程导论教学大纲
《物联网工程导论》教学大纲课程编码：课程性质：专业基础课课适用专业：物联网工程专业学分：2学分学时：32学时开设学期：第2学期一、教学目的本课程作为物联网工程专业的基础课，要求学生在了解当今信息化社会的发展的基础上，掌握物联网技术的发展和应用，了解物联网的关键技术，为以后学习物联网关键技术打下基础。
本课程的目的是使学生掌握物联网技术的定义和基本原理及应用，了解物联网技术的发展，了解物联网的关键技术和方法。
本课程的目标：1．了解物联网相关技术基本概念、定义和工程方法；2．掌握感知层、传输层、管理层等应用的典型关键技术；3．熟悉智能交通、智能家居、智能医疗和智能物流等综合应用项目实现方法。
二、重点难点1.重点：本课程的重点是掌握物联网技术的基础理论知识以及在工程应用中采取的典型技术方法。
2.难点：理解物联网时间同步、定位和信号处理的典型算法。
三、教学方法讲授、课堂互动、课堂指导、课后作业和辅导答疑。
四、教学内容第一章物联网概述教学要求：通过本章学习，要求了解物联网的起源和发展，理解物联网的相关概念；掌握物联网的理论基础，掌握物联网的体系结构和主要特点；了解物联网的核心技术和体系标准；了解物联网的应用前景。
教学内容：一、发展的社会背景二、物联网发展的技术背景三、物联网的定义与主要技术特征四、物联网的体系结构五、物联网的关键技术与产业发展第二章RFID与物联网应用教学要求：通过本章学习，掌握目前常用的自动识别技术，了解RFID的历史和现状；掌握RFID的工作原理，RFID系统的构成和工作过程；掌握RFID的技术特点和解决标签冲突的常用方案；理解RFID在物联网中的地位。
教学内容：一、自动识别技术的发展背景二、条形码简介三、磁卡与IC卡应用四、RFID五、RFID应用系统结构与组成六、RFID标签编码标准第三章传感器、智能传感器与无线传感网络技术教学要求：通过本章学习，要求了解传感器发展历史，掌握无线传感器网络的硬件平台，理解无线传感器网络典型操作系统，掌握常用无线组网技术，理解无线传感网的应用。
物联网工程导论教学大纲
物联网工程导论教学大纲第一篇：物联网工程导论教学大纲《物联网工程导论》教学大纲课程编码：1061802 课程性质：专业基础课课适用专业：物联网工程专业学分：2学分学时：32学时开设学期：第2学期一、教学目的本课程作为物联网工程专业的基础课，要求学生在了解当今信息化社会的发展的基础上，掌握物联网技术的发展和应用，了解物联网的关键技术，为以后学习物联网关键技术打下基础。
本课程的目的是使学生掌握物联网技术的定义和基本原理及应用，了解物联网技术的发展，了解物联网的关键技术和方法。
本课程的目标：1．了解物联网相关技术基本概念、定义和工程方法；2．掌握感知层、传输层、管理层等应用的典型关键技术；3．熟悉智能交通、智能家居、智能医疗和智能物流等综合应用项目实现方法。
二、重点难点1.重点：本课程的重点是掌握物联网技术的基础理论知识以及在工程应用中采取的典型技术方法。
2.难点：理解物联网时间同步、定位和信号处理的典型算法。
三、教学方法讲授、课堂互动、课堂指导、课后作业和辅导答疑。
四、教学内容第一章物联网概述教学要求：通过本章学习，要求了解物联网的起源和发展，理解物联网的相关概念；掌握物联网的理论基础，掌握物联网的体系结构和主要特点；了解物联网的核心技术和体系标准；了解物联网的应用前景。
教学内容：一、发展的社会背景二、物联网发展的技术背景三、物联网的定义与主要技术特征四、物联网的体系结构五、物联网的关键技术与产业发展第二章RFID与物联网应用教学要求：通过本章学习，掌握目前常用的自动识别技术，了解RFID的历史和现状；掌握RFID的工作原理，RFID系统的构成和工作过程；掌握RFID的技术特点和解决标签冲突的常用方案；理解RFID 在物联网中的地位。
教学内容：一、自动识别技术的发展背景二、条形码简介三、磁卡与IC卡应用四、RFID五、RFID应用系统结构与组成六、RFID标签编码标准第三章传感器、智能传感器与无线传感网络技术教学要求：通过本章学习，要求了解传感器发展历史，掌握无线传感器网络的硬件平台，理解无线传感器网络典型操作系统，掌握常用无线组网技术，理解无线传感网的应用。
物联网导论(第1章)概述
4.信息处理与应用
经过传输到达的源信息需要进一步处理，将该信息处理为人或机器能理解的信 息，如采集的温度信息，需要将它转换为具有物理含义的摄氏或华氏温度表示。 处理后的源信息需要加以应用为人们提供各种服务。如我们获得了天气温度信息 后，就可以提供气象服务，人们就会知道冷暖、就会根据温度的情况添减衣物。
1.源信息采集
源信息采集就是采用各种传感器获取监测对象的物理的、化学的、生物 的信息，或采集监测对象的图形图像信息。源信息采集首先需要有监测对 象，该对象可是物、人、或者是其他实体；其次，源信息的采集需要传感 器，包括摄影摄像等方面的设备，因此，源信息采集所用的传感器的种类 非常多；第三，源信息的采集不仅仅只采集监测对象的一种信息，可以同 时采集多种信息。
机械工程 仪器仪表
习 题
1. 物联网的含义包含哪些方面？ 2. 学术界、我国及国际组织对物联网是如何定义的？ 3. 物联网的主要特征有哪些？试简要给以说明。 4. 一般的信息处理系统主要由哪些部分构成？其主要作用如何？ 5. 物联网的系统结构主要由哪些部分构成？其主要作用是什么？ 6. 物联网框架主要由哪些层次构成？ 7. 物联网的关键技术主要有哪些？ 8. 物联网主要应用在哪些领域？试举出几个应用场景。 9. 能否举出一些你身边物联网应用的例子？这些例子都应用了物联 网哪些技术？
1.2.2 物联网基本结构
1.2.3物联网层次框架
1.3 物联网关键技术及其应用进展
1.3.1 物联网关键技术 1.3.2 物联网应用
1.3.1 物联网关键技术
物联网的技术基础
（1）RFID （2）EPC （3）短距离通信技术 （4）互联网
物联网的关键技术
（1）RFID与EPC技术 （2）感知控制技术 （3）无线网络技术 （4）中间件技术 （5）智能处理技术
