五凤煤矿液压支架技术规格书
永煤集团顺和煤矿
自动成巷超前切缝钻机
（CMM2-8型煤矿用液压锚杆钻车）
技
术
规
格
书
编制:
审核：
机电副总：
2017年 05月09日
顺和煤矿自动成巷超前切缝钻机（CMM2-8型煤矿用液压锚
杆钻车）技术规格书
一、项目简介及使用地点
顺和煤矿2108工作面轨道顺槽采用切顶卸压沿空技术，需购置自动成巷超前切缝钻机（CMM2-8型煤矿用液压锚杆钻车）1套用于现场作业，具体技术要求如下。
二、货物名称及供货范围
序号货物名称规格型号单位数量备注
1 自动成巷超前切
缝钻机（煤矿用
液压锚杆钻车）CMM2-8 套 1 含随机配件
及1套专用工
具
2 钻杆S29（Φ33×
1400mm）
根30
3 钻头个30 与钻杆配套
二、主要技术参数及行业标准
1、液压组件严格按照MT/T459-2007煤矿机械用液压件通用技术条件，MT/T 827-2005煤矿机械液压系统通用技术条件，MT/T776-2004煤矿机械液压系统总成出场检验规范生产。
2、CMM2-8型自动成巷超前切缝钻机严格按照MT/Y199-1996 Q/YKP09-2014标准执行，使用的材料符合国家最新颁发的现行有关标准规范。
3、CMM2-8型自动成巷超前切缝钻机基本参数：
表1 基本参数
序号项目单位参数
1 外形尺寸（长×宽×高）mm 2400×700×2300
2 钻臂数量个 2
3 运行状态最小转变半径mm 2300
4 适应巷道高度m ～m
5 钻头直径mm Φ48
6 钻孔深度m 10-15
7 冲洗水压力MPa ～2
8 适应钎具mm S29
9 钻臂中心距mm 2400/2500
10 接地比压MPa
11 离地间隙mm 92
12 工作电压V 660/1140
13 整机功率kW 45
14 额定工作压力MPa 18
15 额定转距N•m 300
16 额定转速r/min 460
17 推进行程mm 1470
18 钻臂沿机体侧向行程mm 350
19 钻臂沿机体轴向行程mm 100
20 钻臂沿机体侧向摆角(°) ±30
21 钻臂沿机体轴向摆角(°) ±10
22 行走速度m/min 0～28
23 爬坡能力(°) ±18
24 履带板宽度mm 200
25
供水装置额定压力MPa ～2
26 额定流量L/min 40
4、钻机采用履带行走装置，钻机和泵站及操作台集成一起。
5、打钻期间，钻机机体适应倾斜度0～18°。
6、钻机两个工作臂可独立操作，能够沿机体轴向、侧向摆动和移动。
三、随机备件及工具明细
1、设备送货时需附带随机备件，具体明细如下：
序号名称规格(型号) 单位数量备注
1 定位销轴QDZ（2）. 件8
2 夹持器内套QDZ（2）. 件8
3 骨架油封FB型68×50×8 件25
4 导向带H506-8584610 件25
5 Y型密封件25
6 星型密封Q04226-N70 件25
7 O型圈85×件25
8 齿形组合密封KNR631-50 件20
9 O型圈100×件25
10 O型圈15×件25
11 端盖件 2
12 轴件 2
13 O型圈×件200
14 三通接头SAC-30 件 2
15 胶管总成F381CACF- 件 1
16 管接头S1CB-16-04WD 件8
17 管接头S1CB-22-12WD个件 2
18 管接头S1CB-14-04WD 件8
19 胶管总成F381CACF-8-8-4-140
件 1
20 胶管总成F381CACF- 件 2
21 管接头S1CO-18-10 件 4
22 胶管总成F381CACA- 件 1
23 胶管总成F381CACA-8-8-4-250件 1
24 胶管总成F381CACA-8-8-4-400 件 2
25 管接头S1CB-18-06WD 件8
26 胶管总成F381CACA- 件 1
27 胶管总成F381CACF- 件 1
28 管接头S1CB-22-08WD 件 2
29 管接头S1CB-14-08WD 件 2
30 管接头S1CB-16-08WD 件 4
31 管接头S1CB-18-08WD 件 4
32 弯头S2C9-18 件 4
33 弯头S2C9-16 件 4
34 弯头S2C9-14 件 4
35 马达2K-130 件 1
36 马达组件（不含
马达）
套 2
2、设备送货时，需附带随机工具，具体明细如下：
序号名称型号单位数量备注
1 内六角1#～10# 套 1
2 内六角扳手S12 件 1
3 内六角扳手S1
4 件 1
4 双头呆扳手S10/12 件 1
5 双头呆板扳手S14/17 件 1
6 双头呆板扳手S22/24 件 1
7 双头呆板扳手S17/19 件 1
8 双头呆板扳手S18/20 件 1
9 活口扳手250mm 件 1
10 卡簧钳（轴用）件 1
11 卡簧钳（孔用）件 1
12 平口螺丝刀件 1
四、其它要求
1、出卖人负责将设备运送至永煤集团顺和煤矿，并承担运输费用。
2、出卖人负责派服务人员到现场指导安装、调试、技术培训，保证操作人员能够独立、熟练操作，并能排除设备运行中的一般故障。
3、出卖人所供所有设备发生的质量问题，出卖人必须到矿提供维修。
设备使用过程中出现问题，出卖人必须在接到产品使用人通知后24小时内到达现场进行技术服务。
4、设备及部件的煤安标志、安标证书、防爆标志、防爆合格证、产品合格证等资质、证件、资料齐全，每种资料2份随设备一起配送。
5、交货时，成套设备随机带1套专用工具，提供设备说明书、图册（含零配明细电子版）2套，提供设备的煤安证、防爆证、产品合格证等有关资料两套。
6、交货期在合同签订后30日内。
联系人：徐海滨。

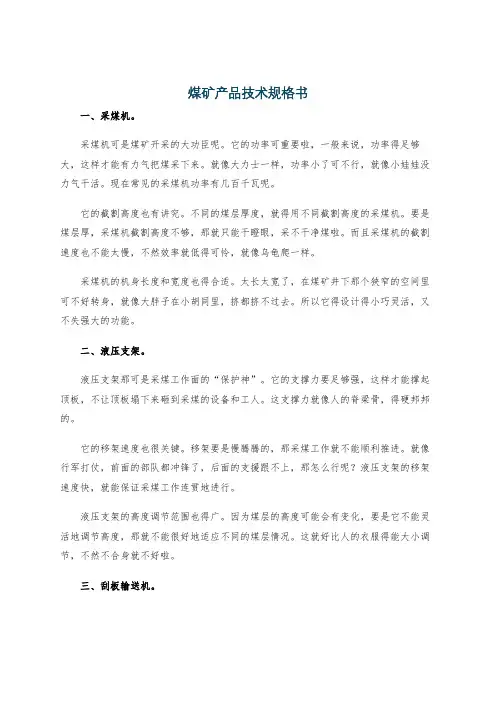

煤矿产品技术规格书
煤矿产品技术规格书一、采煤机。
采煤机可是煤矿开采的大功臣呢。
它的功率可重要啦，一般来说，功率得足够大，这样才能有力气把煤采下来。
就像大力士一样，功率小了可不行，就像小娃娃没力气干活。
现在常见的采煤机功率有几百千瓦呢。
它的截割高度也有讲究。
不同的煤层厚度，就得用不同截割高度的采煤机。
要是煤层厚，采煤机截割高度不够，那就只能干瞪眼，采不干净煤啦。
而且采煤机的截割速度也不能太慢，不然效率就低得可怜，就像乌龟爬一样。
采煤机的机身长度和宽度也得合适。
太长太宽了，在煤矿井下那个狭窄的空间里可不好转身，就像大胖子在小胡同里，挤都挤不过去。
所以它得设计得小巧灵活，又不失强大的功能。
二、液压支架。
液压支架那可是采煤工作面的“保护神”。
它的支撑力要足够强，这样才能撑起顶板，不让顶板塌下来砸到采煤的设备和工人。
这支撑力就像人的脊梁骨，得硬邦邦的。
它的移架速度也很关键。
移架要是慢腾腾的，那采煤工作就不能顺利推进。
就像行军打仗，前面的部队都冲锋了，后面的支援跟不上，那怎么行呢？液压支架的移架速度快，就能保证采煤工作连贯地进行。
液压支架的高度调节范围也得广。
因为煤层的高度可能会有变化，要是它不能灵活地调节高度，那就不能很好地适应不同的煤层情况。
这就好比人的衣服得能大小调节，不然不合身就不好啦。
三、刮板输送机。
刮板输送机就像是煤矿里的“小火车”，负责把采下来的煤运走。
它的运输能力得强，不然煤采下来运不走，就会堆在那里，像小山一样。
一般它的运输量都是按每小时多少吨来计算的，数值越大，运输能力就越强。
刮板的强度也很重要。
要是刮板不结实，在运输过程中就容易断掉，那就像火车的轮子掉了一样，整个运输就瘫痪了。
所以刮板得用耐磨又结实的材料制作。
刮板输送机的长度也要根据煤矿的实际情况来确定。
太长了，动力可能就不足，煤运到一半就走不动了；太短了，又不能把煤运到该去的地方。
这就像搭积木，得搭得刚刚好才行。
四、矿用电机车。
矿用电机车是煤矿井下的“小跑车”。
ZY2000-6.5-13液压支架使用说明书
ZY2000/6.5/13 型掩护式液压支架使用说明书执行标准MT 312—2000山东华岳煤矿装备有限公司2008 年12 月06 日目录1.概述 (1)2.支架适用条件 (1)3.型号组成及含义 (1)4.主要技术特征及参数 (2)5.支架的组成 (3)6.支架主要结构件及作用 (3)7.支架辅助装置 (5)8.液压系统 (6)9.液压部件 (6)10.验收、运输、安装 (7)11.操作及维护 (10)12.常见故障及其排除 (12)13.其他 (16)14.附表 (17)15.附图 (24)16.附表 ZY2000/6.5/13 掩护式液压支架配套件明细表 (32)11 概述ZY2000/6.5/13 型掩护式液压支架（见图一）是按照最新颁布的中华人民共和国煤炭行业标准《液压支架通用技术条件（MT312-2000）和HYZJ-2008-11 《ZY2000/6.5/13 掩护式液压支架技术条件》，通过计算机优化设计，改善了支架的受力状况，提高了支架的使用性能；大量采用高强钢板，可靠性高，耐久性长；采用单前连杆结构，缩小了支架纵向尺寸，提高了支架支护强度，有效地减少了支架重量和纵向运输尺寸；支架重量轻。
2 支架适用条件2.1 用于一次采全高工作面；2.2 适用工作面采高正常范围为1～1.6m；2.3 适应Ⅱ类（中等稳定）顶板，Ⅲ类（较软）底板；2.4 适应煤层倾角:横向不大于20°，纵向不大于10°。
2.5 配套设备：2.5.1 采煤机：MG150/345-WDK型型2.5.2 工作面输送机：SGZ 630/150 型3 ZY2000/6.5/13 型掩护式液压支架的组成及代号含义：/ /支架最大高度（dm）支架最小高度（dm）支架工作阻力(KN)掩护式支架4 支架主要技术特征及参数1、支架、型式两柱掩护式高度 650～1300 mm中心距 1500 mm宽度 1420～1590 mm初撑力 1602kN P=31.5MPa工作阻力 2000 kN P=39.2MPa支护强度 0.34～0.40 MPa底板比压（最大） 1.58 MPa泵站压力 31.5 MPa操纵方式邻架手动重量≈7 t2、立柱型式双伸缩立柱 2 个缸径φ180/ mm柱径φ185/φ170/φ120mm初撑力 801 kN工作阻力 1000 kN P=39.2MPa3、推移千斤顶型式浮动活塞式 1 个缸径/杆径φ125/φ70 mm行程 700 mm推溜力 387 kN 拉架力 266 kN4、平衡千斤顶型式普通双作用 2 个缸径/杆径φ140/φ85 mm行程 286 mm工作阻力（推/拉） 485×2/306×2 kN P=38.2MPa5、侧推千斤顶型式外进液 3 个缸径/杆径φ63/φ45 mm行程 170 mm推力/拉力 98/48 kN5 、支架的组成ZY2000/6.5/13 型掩护式液压支架主要由金属结构件（组焊件）、液压元件、导杆、销轴类等几部分组成。
五凤煤矿液压支架技术规格书

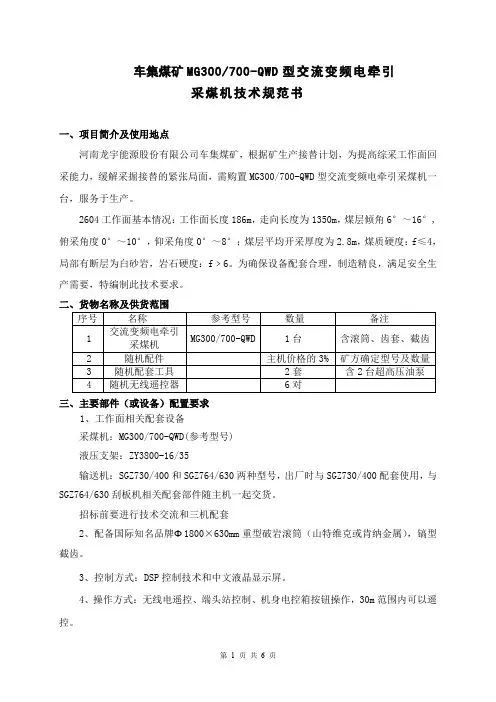

车集煤矿MG300/700-QWD型交流变频电牵引采煤机技术规范书一、项目简介及使用地点河南龙宇能源股份有限公司车集煤矿，根据矿生产接替计划，为提高综采工作面回采能力，缓解采掘接替的紧张局面，需购置MG300/700-QWD型交流变频电牵引采煤机一台，服务于生产。
2604工作面基本情况：工作面长度186m，走向长度为1350m，煤层倾角6°～16°,俯采角度0°～10°，仰采角度0°～8°；煤层平均开采厚度为2.8m，煤质硬度：f≤4，局部有断层为白砂岩，岩石硬度：f﹥6。
为确保设备配套合理，制造精良，满足安全生产需要，特编制此技术要求。
二、货物名称及供货范围序号名称参考型号数量备注1 交流变频电牵引采煤机MG300/700-QWD 1台含滚筒、齿套、截齿2 随机配件主机价格的3% 矿方确定型号及数量3 随机配套工具2套含2台超高压油泵4 随机无线遥控器6对三、主要部件（或设备）配置要求1、工作面相关配套设备采煤机：MG300/700-QWD(参考型号)液压支架：ZY3800-16/35输送机：SGZ730/400和SGZ764/630两种型号，出厂时与SGZ730/400配套使用，与SGZ764/630刮板机相关配套部件随主机一起交货。
招标前要进行技术交流和三机配套2、配备国际知名品牌Φ1800×630mm重型破岩滚筒（山特维克或肯纳金属），镐型截齿。
3、控制方式：DSP控制技术和中文液晶显示屏。
4、操作方式：无线电遥控、端头站控制、机身电控箱按钮操作，30m范围内可以遥控。
5、调速方式：四象限交流变频调速，配备液压制动装置。
6、牵引方式：齿轮-销轨式无链牵引。
7、牵引电控箱冷却方式：箱体顶底板和立板水冷。
8、电机冷却方式：定子水冷，应增加减压装置，避免电机水套损坏。
9、降尘方式：内外喷雾，外喷雾（摇臂喷雾）可以承受的最大水压不低于10.0MPa，内喷雾（滚筒喷雾）可以承受的最大压力不低于6.0MPa。
液压支架型号及技术参数

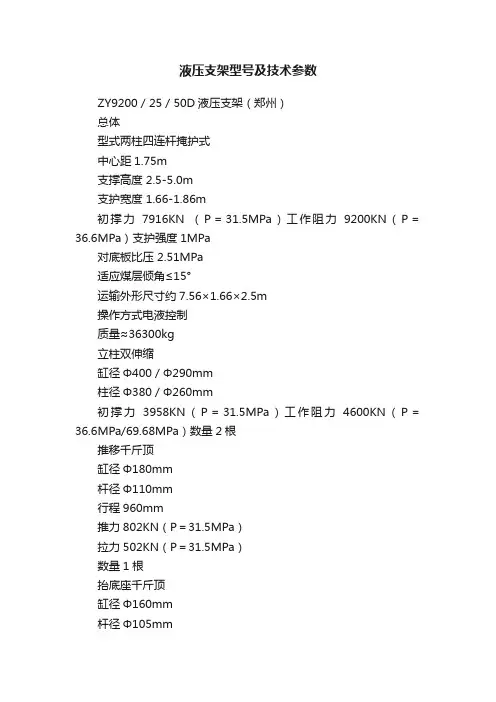

液压支架型号及技术参数ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶。
液压支架ZY6000.25.50
一、工作环境2、设备选型2#煤层综采工作面液压支架：根据工作面地质条件支架选用ZY6000/25/50D型支架，中心距1.75m。
二、技术规格及特点1、中部液压支架：ZY6000/25/50D型两柱掩护式液压支架1.1 支架技术特征参数：型式：两柱掩护式高度：（最低～最高） 2500mm-5000mm宽度：（最小～最大） 1660mm-1860mm中心距： 1750mm初撑力：（P=31.5MPa） 5064KN工作阻力：（P=37.3Pa） 6000KN平均比压： 1.5-1.6 MPa支护强度： 0.72-0.77Pa移架步距 800mm泵站压力： 31.5 MPa操作方式：电液控制支架重量：约26吨1.2立柱、千斤顶主要技术参数1.2.1立柱：数量： 2根型式：双伸缩立柱外缸径： 377立柱内缸径： 320/230立柱杆径： 290/210初撑力：（P=31.5MPa） 2532 KN工作阻力：（P=37.3MPa） 3000 KN1.2.2推移千斤顶：型式普通双作用缸径/柱径 180/120行程 900推溜力/拉架力（P=31.5MPa） 445KN/801KN1.2.3平衡千斤顶数量： 1根型式普通双作用缸径/柱径 200/140推力/拉力（P=31.5MPa） 988 KN /504 KN 工作阻力（推力/拉力）（P=37.3MPa） 1171 KN /597 KN 1.2.4一级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 125/85推力/拉力（P=31.5MPa）） 386 KN /208 KN 工作阻力（推力）（P=38MPa） 466 KN1.2.5二级护帮千斤顶数量： 2根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN工作阻力（推力）（P=38MPa） 190 KN1.2.6侧推千斤顶数量： 4根型式普通双作用缸径/柱径 80/60推力/拉力（P=31.5MPa） 158 KN /69 KN行程 200mm1.2.7抬底千斤顶：型式内进液缸径/柱径 125/90推力（P=31.5MPa） 387 KN2、支架的结构特点2.1 ZY6000/25/50D两柱掩护式液压支架：结构总图2.2 支架适应于俯采、仰采的工作面，工作面沿走向倾角±10°，工作面倾角小于15°°2.3移架有效步距800mm2.4 支架前端设有抬底装置，支架设置双行人通道。
液压技术规格书
架空乘人装置技术规格书一、设备的运行环境及使用条件1、乘人装置工作时周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量；2、环境温度不超过40℃，相对湿度不超过90%；3、煤矿巷道工作坡度不超过15º；4、无强烈振动和冲击以及巷道容易变形的地方；5、无破坏绝缘的腐蚀气体和导电尘埃的环境中；6、无滴水的地方；二、设计规范1、《煤矿安全规程》第368条、第400条和第416条2、中华人民共和国煤炭行业标准（AQ1038-2007）3、《煤矿架空乘人装置企业标准》三、巷道基本情况1、总长1000米，最大坡度8.5°。
巷道宽4.5米，高3.4米.2、巷道有8处变坡。
3、巷道内有一处转弯，转弯角度90°，转弯内弧半径25米四、设备运行参数1、运行速度：0—1.2m/s 无级可调2、最大运输能力：360人次/h3、同时乘座人数：166人4、乘人间距:12米5、托绳轮间距：8米6、驱动主轮：1.5米，7、迂回轮直径：1.5米8、钢丝绳间距：0.9米9、钢丝绳距地面高度:2米10、托轮横梁底面安装高度（垂直巷道腰线方向）：2.14米11、吊椅长度：1.7米12、钢丝绳为湘钢产品，型号：6x19S+FC1670-￠24-ZZ(无油)13、系统工作电压：380V/660V14、液压油泵型号：HPV105,排量：105mL/r，最大流量 155.4L/min，额定工作压力25Mpa15、液压马达型号：A2FE90,排量：90mL/r，额定工作压力25Mpa16、减速机型号：B3 09VHC-63-HX，速比63，额定输出扭矩35700N.m17、三相异步电动机型号：YBK2-225M-4 额定功率：45kw 额定电压：380/660V18、工作制动器型号为 BYWZ4B-300/50,制动力矩为630Nm19、安全制动器型号为YQO50-C112,制动器为50KN20、机头机尾配备吊椅存储装置五、架空乘人装置的控制要求1 电气控制部分的设计1.1 可达到的控制要求：1.1.1 运行信息显示：日期、时间、速度、驱动压力、泵控压力、补泵压力、制动压力、油箱温度、紧急停车区域、安全保护项目等；1.1.2 机头机尾之间相互打点；1.1.3 机头机尾之间相互通话；1.1.4 运行控制智能化：系统的运行控制由PLC可编程控制器实现自动检测和自动控制；1.1.5 安全保护控制智能化：系统的安全保护控制由PLC可编程控制器实现自动检测和自动控制；1.1.6 提供远程控制安装接口；1.1.7 异地呼叫：当猴车巷道内安装有程控电话时，利用程控电话与猴车电控系统并网，实现机头异地呼叫功能，当全巷道安装有背景音乐系统时，可实现全巷道异地呼叫功能（选配）。
目前各地煤矿普遍使用的液压支架技术参数
ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa 工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD 输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD 输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa 拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa 行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN 拉力49.8KN 行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa 数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm 杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm 杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm 杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa 拉力410KN P＝31.5MPa 数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa 拉力504KN P＝35MPa 数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa 数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa 支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根。
液压支架的技术要求
For personal use only in study and research; not forcommercial use煤矿腿XXXXXXX薇综采工作面液压支架节技节术薈协肅议xxxx 有限责任公司芅买方：莂卖方：xxxx 有限责任公司xxxx 煤矿螆综采工作面液压支架技术协议肄二OO九年四月二十八日至五月一日，XXXX责任公司和中煤XXXXX机械有限责任公司，就xxxxxx 煤矿综采工作面“液压支架”达成如下技术协议：蒂一、工作面参数：荿1、10 号煤层地质资料：膄顶板岩性: 直接顶黑灰砂页岩，局部偶见灰色细沙岩，砂质页岩中含植物化石与黄铁矿，厚2.4 米，老顶为页岩,顶板岩石容重 2.4-2.5g/cm2 ，平均 2.47 g/cm2螂底板岩性：多为砂页岩，泥质岩。
薂2、首采工作面长度：200 m（实体煤）薆3、首采面走向长度：550 m羆4、埋藏深度：108m〜178m平均135m薁5、煤层厚度： 1.4m〜2.95m，平均：2.2m蚂6、下顺槽断面均为矩形 : 宽X高=3.8X2.5mm羇7、上顺槽断面均为矩形 : 宽X高=2.8X2.3mm莄8、切眼断面均为矩形：长X宽X高=1.64X 6.1X2.4mm；螂10、设计年产量：> 150万吨莈二、工作面配套设备：三、工作面基本液压支架蚈1、支架主要技术特征羄2.1 立柱袁型式:羀数量:薈缸径(mm)：羄柱径(mm)：节工作阻力(KN) ：蚂初撑力(KN):芇行程(mm)：莈2.2 推移千斤顶蚃数量:膀缸径(mm):莀柱径(mm):蒇行程(mm):肄推溜力(KN): 蝿2、立柱千斤顶主要技术特征双伸缩2①250/① 180 mm①235/135 mm1900kN (P=38.7MPa)1546kN (P=31.5MPa)1373 mm1① 160 mm085 mm700 mm179kN袂拉架力(KN):聿2.3 平衡千斤顶薇数量: 蒅缸径(mm): 芀柱径(mm): 袈行程(mm): 蚇推力(KN) : 薂拉力(KN) :羂2.4 侧推千斤顶蚇数量: 蚇缸径(mm): 羃柱径(mm): 葿推力(KN) : 蚀拉力(KN) :行程(mm):2.5 抬底千斤顶数量:缸径(mm):454kN 2① 140 mm① 185 mm375 mm38.7MPa)597kN 38.7MPa)378kN3①63 mm①45 mm98kN49kN170mm1①100 mm柱径(mm): O80mm推力（KN）：247kN拉力(KN) : 89kN行程(mm): 200 mm2.6 伸缩千斤顶数量:2缸径（mm）：080 mm柱径（mm）：CD60mm推力(KN): 158kN拉力(KN): 69kN行程(mm): 800 mm2.7调架千斤顶数量:1缸径（mm）：0100 mm柱径（mm）：080mm推力(KN): 247kN拉力(KN): 89kN行程(mm): 200 mm3、液压支架结构要求（1）整体刚性带内伸缩梁式顶梁。
液压支架说明书
一、使用环境1.配套工作面为0901综采工作面，工作面倾斜长度为180m（实体煤壁倾斜长度），走向长度为1300m，平均采高4.8m，工作面倾角0～6º；2.矿井属于高瓦斯矿井,煤尘具有爆炸危险性；3.煤层厚度5米,煤层节理、层剪发育，煤质硬度f=2～4；4.顶板与底板:均为泥岩，底板松软，顶板破碎；5.开采措施:综合机械化,倾斜长壁,所有垮落，俯采8—12°6.巷道为拱形断面，运巷、风巷尺寸: 宽度×中心高=4.4×3.5(米)、净宽4.1*3.5m二、工作面配套设备1、采煤机： MG500/1200-WD 1台2、刮板运送机： SGZ900/2×700 1部3、基本支架： ZY6800/24/50 131架4、过渡支架： ZYG6800/24/50A 5架（机头1架，机尾4架）5、过渡支架： ZYG6800/24/50B 2架（机头1架，机尾1架）6、端头支架： ZYT6800/24/50 4架（布置在机头）三、综采工作面基本支架重要技术参数及特性：1、基本支架重要技术参数型式：ZY6800/24/50二柱掩护式液压支架高度: (最底～最高) 2400～5000(mm)宽度: (最小～最大) 1430～1600(mm)中心距: 1500(mm)工作阻力: 6800( KN)推移步距: 600(mm)推溜力/拉架力: 529/801KN平均支护强度(f=0.2): 0.92～0.96MPa平均比压(f=0.2): 2.0MPa泵站压力: 31.5 MPa适应采高: 2800～4800(mm)操纵方式: 手动本架操作重量: 约26.5±3% (t) 2、立柱千斤顶规格参数2.1.立柱型式：双伸缩数量：2立柱缸径(mm)：φ340/φ230立柱杆径(mm)：φ295/φ210初撑力(KN)： 2533(P=31.5MPa)额定工作阻力(KN)： 3400(P=42.3MPa)2.2.平衡油缸数量：1油缸缸径(mm)：φ200油缸杆径(mm)：φ140推力/拉力(KN)： 989/504(P=31.5MPa) 推力/拉力(KN)： 1330/677(P=42.3MPa)2.3.推移油缸数量：1型式：一般双作用（倒装）油缸缸径(mm)：φ180油缸杆径(mm)：φ105行程(mm)： 750推溜力(KN)： 529拉架力(KN)： 8012.4.伸缩梁油缸数量：2型式：一般双作用油缸缸径(mm)：φ100油缸杆径(mm)：φ70行程(mm)： 700推力(KN)： 247收力(KN)： 1262.5.一级护帮板油缸数量：2油缸缸径(mm)：φ100油缸杆径(mm)：φ70推力/拉力(KN)： 247/126(P=31.5MPa) 工作阻力(KN)： 298(P=38MPa)2.6.二级护帮板油缸数量：2油缸缸径(mm)：φ63油缸杆径(mm)：φ45推力/拉力(KN)： 98/48(P=31.5MPa)工作阻力(KN)： 118(P=38MPa)2.7.侧护油缸数量：4型式：内注液双作用油缸缸径(mm)：φ100油缸杆径(mm)：φ70行程(mm)： 170推力/拉力(KN)： 247/126(P=31.5MPa)2.8.抬底油缸数量：1油缸缸径(mm): φ125油缸杆径(mm): φ90推力/收力(KN): 387/186(P=31.5MPa)2.9．液压支架设计和制造旳重要材料2.9.1、支架所用重要钢板型号、比例和重要机械性能：Q690（25%）机械性能：σs≥690Mpa σb≥760MpaQ550（60%）机械性能：σs≥550Mpa σb≥700MpaQ460（10%）机械性能：σs≥450Mpa σb≥600MpaQ345（5%）机械性能：σs≥320Mpa σb≥500Mpa2.9.2、立柱、千斤顶所用钢材型号和重要机械性能：缸筒：27SiMn 重要机械性能：σs≥620Mpa σb≥750Mpa活柱：27SiMn 重要机械性能：σs≥620Mpa σb≥750Mpa2.9.3、销轴用材：30CrMnTi 重要机械性能：σs≥800Mpa σb≥1200Mpa35CrMnSiA 重要机械性能：σs≥850Mpa σb≥1250Mpa四、支架构造特点及规定4.1、顶梁采用刚性整体顶梁构造,顶梁前端带伸缩梁带二级护帮装置。
ZY15000液压支架技术规格书2023.3.23
寺河煤矿ZY15000/30/67D液压支架技术规格书一、设备名称及规格型号注：1、投标人提供的投标设备必须是成套的、完整的。
凡招标文件技术文本中未提及的，属设备所必需的组成部分，也属供货范围。
2、招标货物的规格型号如涉及到某一单位的型号和品牌，本次招标不作为唯一选择，仅供参考。
二、适用范围及环境1、配套设备本设备用于6303工作面：（1）煤层赋存条件：工作面煤层平均厚度6.08m,煤层为近水平煤层,煤层倾角为-3〜10。
,平均3.5。
工作面开采的3#煤层属稳定型低硫无烟煤，黑色,块状，均一结构，含水平纹理，贝壳状断口，强金属光泽，以亮煤为主，含镜煤，半坚硬，见少量的植物化石，属稳定型煤层。
煤的容重1.46t∕πι3°煤层为黑色，块状，均一结构，含水平纹理，贝壳状断口，强金属光泽，以亮煤为主，含镜煤，半坚硬，见少量的植物化石，属稳定型低硫无烟煤，煤层硬度l-2o煤层距底L5米普遍存在0.1-0.2米左右夹砰，硬度较软，一般为泥岩；切眼掘进时发现工作面底板以上1米位置有约0.8米左右的厚层夹秆，夹研硬度较软，岩性为泥岩，后经过覆盖钻孔分析，夹秆预计影响范围为走向方向由切眼至105m之间，倾向方向由63063巷至63巷以南186m。
煤层结构为夹砰以上4.38米煤，煤体较硬；下部1.5米局部煤体破碎。
构造附近局部有软煤（软分层）。
老顶：粉砂岩，灰黑色，中厚层状，以小型板交错层理为主。
，参差状断口，见完整植物化石、植物叶。
厚度为4.49m,属较软岩〜较坚硬岩。
直接顶：粉砂质泥岩，灰黑色，薄层状，平行层面的椭球状黄铁矿结核，见丰富的不完整植物化石、植物叶。
厚度为3.5m,属软岩〜较软岩类。
伪顶：炭质泥岩，灰黑色，薄层状，随采掘脱落。
厚度为0~0.3m,属软弱岩类。
直接底：粉砂岩，深灰色，薄层状，以波状层理为主。
厚度为0.6m,属较软岩〜较坚硬岩类。
老底：细粒砂岩，浅灰色，薄层状，以石英为主，含云母。
