通过看电流维修手机

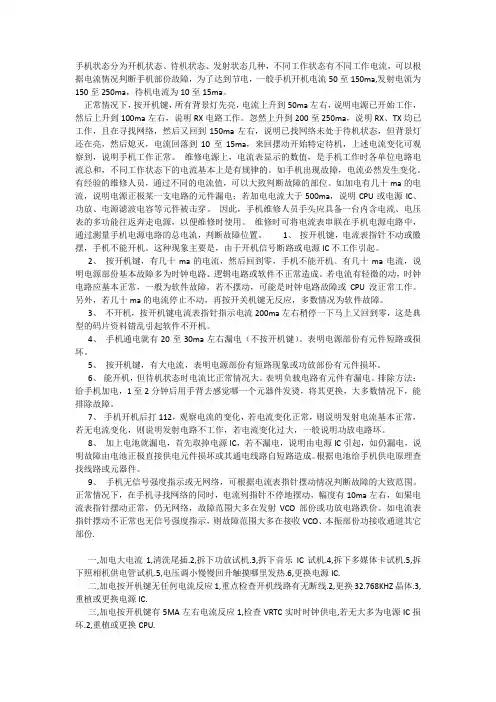

如何看电流修手机1
手机状态分为开机状态、待机状态、发射状态几种，不同工作状态有不同工作电流，可以根据电流情况判断手机部份故障，为了达到节电，一般手机开机电流50至150ma,发射电流为150至250ma，待机电流为10至15ma。
正常情况下，按开机键，所有背景灯先亮，电流上升到50ma左右，说明电源已开始工作，然后上升到100ma左右，说明RX电路工作。
忽然上升到200至250ma，说明RX、TX均已工作，且在寻找网络，然后又回到150ma左右，说明已找网络未处于待机状态，但背景灯还在亮，然后熄灭，电流回落到10至15ma，来回摆动开始特定待机，上述电流变化可观察到，说明手机工作正常。
维修电源上，电流表显示的数值，是手机工作时各单位电路电流总和，不同工作状态下的电流基本上是有规律的。
如手机出现故障，电流必然发生变化。
有经验的维修人员，通过不同的电流值，可以大致判断故障的部位。
如加电有几十ma的电流，说明电源正极某一支电路的元件漏电；若加电电流大于500ma，说明CPU或电源IC、功放、电源滤波电容等元件被击穿。
因此，手机维修人员手头应具备一台内含电流、电压表的多功能往返奔走电源，以便维修时使用。
维修时可将电流表串联在手机电源电路中，通过测量手机电源电路的总电流，判断故障位置。
1、按开机键，电流表指针不动或徽摆，手机不能开机。
这种现象主要是，由于开机信号断路或电源IC不工作引起。
2、按开机键，有几十ma的电流，然后回到零，手机不能开机。
有几十ma电流，说明电源部份基本故障多为时钟电路、逻辑电路或软件不正常造成。
若电流有轻微的动，时钟电路应基本正常，一般为软件故障，若不摆动，可能是时钟电路故障或CPU没正常工作。
另外，若几十ma的电流停止不动，再按开关机键无反应，多数情况为软件故障。
3、不开机，按开机键电流表指针指示电流200ma左右稍停一下马上又回到零，这是典型的码片资料错乱引起软件不开机。
4、手机通电就有20至30ma左右漏电（不按开机键）。
电流法修手机不开机故障的检修方法
电流法修手机不开机故障的检修方法用外接电源给手机供电，接开机键或采用单板开机法，根据电流表指针的变化情况来确定其范围。
下面分几种情况进行分析：**1、电流表指针不动按开机键电流表指针不动，手机不能开机。
这种现象主要是由电源模块不工作引起的。
检修时应重点检修以下几点：（1）供电电压是否正常。
(2)供电正极到电源模块是否有断路现象。
（3）电源模块是否虚焊或损坏。
（4）开机线电路是否断路。
**2、有20—50毫安的电流，然后回零按开机键有20—50毫安的电流，然后回零，手机不能开机。
说明电源部分基本正常。
检修时可查以下几方面：（1）电源模块有输出，但漏电或虚焊，致使工作不正常。
（2）13MHZ时钟电路有故障。
（3）CPU工作不正常。
（4）版本、暂存器工作不正常。
**3、有20—50毫安的电流，但停止不动或慢慢下落这种故障说明软件自检通不过。
有电流指示，说明硬件已经工作，但电流小，说明存储器电路或软件不能正常工作。
主要查找以下几点：（1）软件故障(2)CPU、存储器虚焊或损坏。
**4、有100—150毫安的电流，但马上掉下来。
有100毫安左右的电流，已达到了手机的开机电流。
这时候不开机，应该是逻辑电路部分功能末能通过自检或逻辑电路出现故障，可重点检查以下几点：（1）CPU是否虚焊或损坏。
（2）码片或版本是否虚焊或损坏。
（3）软件是否有故障。
（4）电源模块是否虚焊或损坏。
**5有100—150毫安的电流，并保持不动这种故障大多与电源模块和软件有关，检修时可针对性地进行检查**6、按开机键出现大电流。
但马上掉下来这种情况一般属于逻辑电路或电流模块漏电引起的。
**7、按开机键出现大电流甚至短路这种故障一般有以下几种原因（1）电源模块短路。
（2）功率放大器短路（3）其他供电元件短路。
hinova9pro电流定260ma维修案例
hinova9pro电流定260ma维修案例
摘要：
一、问题概述
二、维修过程
1.维修前的准备
2.电流检测
3.故障分析
4.维修措施
5.维修后的测试
三、总结与建议
正文：
【一、问题概述】
近日，一位用户向我们反映其hinova9pro手机电流定为260ma，怀疑存在故障。
为了解决这个问题，我们进行了以下的维修案例分析。
【二、维修过程】
1.维修前的准备：
在开始维修之前，我们对手机进行了全面的检查，确认故障现象。
同时，为确保维修过程的安全，我们准备了必要的维修工具和防护设备。
2.电流检测：
使用电流表对手机进行电流检测，发现电流确实为260ma，说明手机存在异常。
3.故障分析：
根据电流检测结果，我们对手机的电路进行了分析。
考虑到hinova9pro 的电流定为260ma，可能是电池、充电器或其他电路元件出现问题。
4.维修措施：
为了找到具体故障原因，我们首先更换了电池，但电流依然不变。
接着，我们更换了充电器，问题仍未得到解决。
最后，我们检查发现，充电线存在破损，导致电流不稳定。
5.维修后的测试：
在找到故障原因后，我们更换了充电线，并对手机进行了充电测试。
经过测试，手机电流恢复正常，充电功能正常使用。
【三、总结与建议】
本次hinova9pro电流定为260ma的维修案例，最终确定为充电线破损导致。
在此，我们建议用户在充电时使用优质的充电线，以保证手机充电安全。
同时，如果遇到类似问题，可以参照以上维修过程进行排查。
如有需要，请联系专业维修人员。
根据手机工作电流判别手机故障部位.
推断
根据手机工作电流判别手机故障部位
2、案例分析诺基亚3210电流变化 案例：诺基亚3210型手机，接上稳压电源后，在按 下开机键时，电流表上升到50mA，随后升至 100mA，再升至200mA，突然上升到300～ 400mA处来回摆动，这时手机在找寻网络，当找到 网络后，电流表再回到150～180mA处来回摆动。 当背景灯熄灭后，又回到10mA处摆动。
根据手机工作电流判别手机故障部位
3、如何根据手机工作电流判别手机故障部位 （1）在不按开机键的情况下，给手机加上电源后有50mA左右的电流。 电源部分有元器件漏电。 排除方法：重点检查电源电解滤波电容
（2）按开机键时电流表无任何电流 １）开机信号断路 ２）电源ＩＣ不工作 排除方法：重点检查开机键
（3）按开机键时，电流>500mA １）电源短路、电源滤波电容击穿短路 ２）功放元器件损坏 排除方法：重点检查电源ＩＣ和功放元件
（5）按开机键能开机，但待机状态时电流比正常情况大许多。 排除方法：给手机加电，然后用手指去感觉哪一个元器件发热，将其更换，大多 数情况下，可排除故障。
根据手机工作电流判别手机故障部位 实验环节
通信技术专业教学资源库 广东轻工职业技术学院
谢谢
主讲： 董兵
根据手机工作电流判别手机故障部位
（4）按开机键时，有几十毫安的电流，然后回到零，手机不能开机。 １）若几十毫安的电流有轻微的摆动，时钟电路应基本正常，一般为软件故障； ２）若几十毫安的电流不摆动，可能是时钟电路故障。 ３）若有几十毫安的电流，但停留在这一电流值上不动，再按开关机键无反应， 多数情况下为软件故障。 排除方法：重新加载软件；检查时钟电路 ４）按开机键时，有200mA左右电流，稍停一下，马上回到零，手机不能开机。 码片资料错乱引起软件不开机。
详解苹果iPhone手机维修思路与方法
详解苹果iPhone手机维修思路与方法3 侯海亭手机故障维修法做为一名合格的维修工程师，必须掌握电路荃础知识、仪器设备的使用方法以后，才能动手维修。
对于手机的不同电路，采取的维修方法也不同，在本节中，针对射频电路、逻辑电路、电源电路和功能电路，提供不同的个性化的维修方法。
笔者从事手机维修十几年，在一线的维修工作中，总结了一套理论结合实践的维修方法，以笔者的名字命名为“侯海亭手机故障维修法”。
3.1 手机供电电路——“三电一流”法对于手机供电电路的故障维修，一般采用“三电一流”法。
所谓“三电”是指手机在不同阶段或者不同模式下产生的电压．包括三种类型：一是手机在装上电池的时候就能够产生的电压，例如，备用电池供电电路、功放供电电路等；二是手机在按下开机键后就能够出现的电压，例如，系统时钟电路的供电、应用处理器电路供电、FLASH供电等，这些电压必须是持续供电的：三是软件运行正常后才能出现的供电，例如，接收机部分供电、发射机部分供电等。
“一流”是指通过电流法观察手机工作电路再判断手机故障范围。
结合“三电”，配合电流法，基本可以准确判定手机供电电路的故障点。
1. 装上电池产生的电压手机装上电池后，电池电压首先会送到电源电路，手机处于待命状态，若此时按下手机开机按键，手机立即执行开机程序。
如图2-6所示是iPhone 6 Plus手机电池接口电路，电池电压从电池触点J2523的1脚、7脚输出，送入到手机内部各部分电路。
（1）电源管理芯片供电电池输出的电压，一般是先送到电源管理芯片电路，经电源管理芯片转换成不同的电压再送到负载电路中。
电源管理芯片会输出多路不同的电压，主要是因为各级负载的工作电压、电流不同；避免负载之间通过电源产生寄生振荡。
手机装上电池后，电池电压PP VBATT VCC经过一个控制芯片转换为PP VCC MAIN电压，然后再送到应用处理器电源管理芯片，为电源管理芯片工作提供电压，使手机处于待命状态。
电流法原理在手机维修中的应用
电流法原理在手机维修中的应用与家电维修一样，电流法也是手机维修中常用的一种方法，是基于经验之上的维修法，需要相当深厚的理论基础知识。
因此，电流法不仅是一种经验之法，更是对手机的基础理论知识理解的深化。
只有熟知理论，才能做到去充实、去完善电流法，并熟练地运用到各类机型的故障维修上。
1 手机的开机过程1.1 手机开机的工作条件手机要正常开机需具备三个条件：一是电源IC工作正常；二是逻辑电路工作正常；三是软件运行正常。
其中，前面两点说明的是硬件工作正常，第三点则描述的是软件正常。
1.2 手机开机入网的流程1. 开机流程手机开机有高电平触发和低电平触发两种方式。
以低电平方式为例，其开机流程如图1所示，具体如下：①按下开机键，送出开机指令至开机电路，产生触发信号到电源IC；②电源IC得到触发信号开始工作，供电至13MHz时钟、CPU、字库等部件，同时向CPU送出复位信号；③13MHz主时钟电路振荡产生时钟信号，分别送到射频电路和逻辑电路；④CPU在具备供电、复位、时钟三要素后启动，读取字库中的引导程序并运行以完成系统的初始化；⑤若供电、复位、初始化正常，CPU发出开机维持信号到电源IC；⑥电源IC稳定输出各个单元电路所需的工作电压，包括手机振铃电路、显示电路等，启动射频电路工作（不正常会不开机、死机、定屏、无振铃、无显示等），成功后进入搜索网络、登记入网阶段。
图1 GSM手机开机流程2. 入网流程手机开机后，根据设定以手动或自动方式选择网络、小区，完成与基站的同步。
如果需要，手机还将进行位置更新或国际移动用户识别码（IMSI）附着。
入网过程大致如下：①接收通路工作，搜索网络；②发射通路工作，手机与基站通信，完成同步和入网登记若登记成功，手机显示网络及信号强度，否则显示NO SERVICE或进入受限服务状态。
2 电流法的基本原理由于手机各部件的工作次序依次是电源、时钟、逻辑、复位、接收、发射，并且具体工作到哪一步，所体现的总工作电流是不同的，因此，在检修手机时可其加电及开机过程中的电流变化特点，大致判断出电源、CPU、FLASH、暂存、接收通路、发射通路等的工作状态，从而快速而准确的确定故障位置甚至故障元件。
手机电流法判断故障
手机电流法判断故障电流法基本电流法是基于有经验的维修之上的维修方法，须要相当深厚的手机论理基本，所以学习电流法不要识以为不须要学习手机的基本原理和理论呢恰恰相反，而是对理论提出了更高的请求，不懂理论只能学会应用，懂理论可以做到去充实它、完美它、进步它，熟练地应用到各类机型上去。
手机状态分为开机状态、待机状态、发射状态几种，不同工作状况有不同工作电流，可以根据电流情况判断手机部份故障，为了到达节电，一般手机开机电流50至150ma,发射电流为150至250ma，待机电流为10至15ma。
正常情况下，按开机键，所有背景灯先亮，电流上升到50ma左右，解释电源已开端工作，然后上升到100ma左右，解释RX电路工作。
忽然上升到200至250ma，说明RX、TX均已工作，且在寻找网络，然后又回到150ma左右，阐明已找网络未处于待机状况，但背景灯还在亮，然后熄灭，电流回落到10至15ma，往返摆动开端特定待机，上述电流变更可察看到，说明手机工作正常。
维修电源上，电流表显示的数值，是手机工作时各单位电路电流总和，不同工作状态下的电流基本上是有规律的。
如手机涌现故障，电流必定产生变化。
有经验的维修职员，通过不同的电流值，可以大致判断故障的部位。
如加电有几十ma的电流，说明电源正极某一支电路的元件漏电；若加电电流大于500ma，说明CPU或电源IC、功放、电源滤波电容等元件被击穿。
因此，手机维修职员手头应具备一台内含电流、电压表的多功效往返奔忙电源，以便维修时使用。
维修时可将电流表串联在手机电源电路中，通过测量手机电源电路的总电流，判断故障地位。
1、按开机键，电流表指针不动或徽摆，手机不能开机。
这种现象重要是，由于开机信号断路或电源IC不工作引起。
2、按开机键，有几十ma的电流，然后回到零，手机不能开机。
有几十ma 电流，阐明电源部份根本故障多为时钟电路、逻辑电路或软件不正常造成。
若电流有稍微的动，时钟电路应基础正常，一般为软件故障，若不摆动，可能是时钟电路故障或CPU没正常工作。
电流法修手机不开机故障的检测方法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流工作流程:CPU工作(50ma左右)--软件工作(60-100ma)--搜索网络(200ma左右)--待机(10-20ma跳变)漏电:(可试拆排除)大电流漏电:(200ma以上)电源输入直到的元件.如:电源IC.功放.后备电池.电源稳压管.驱动管.对地电容--可用温测法.小电流漏电:(50ma左右)绝缘度不足,软件部分虚焊.不开机:0ma:电源前端开机线20--40ma:CPU没工作--查CPU工作具备条件.10-20ma回零--13M20ma能稳几秒回零--CPU坏的较多.40--60ma来回跳变:更写软件.40--60ma回落归零:电源部分码片40--60ma站稳:字库电源IC如电源在40--60ma站稳,排除软件,电源,CPU故障,还不开机更换32.768晶体.开机电流不开机:电源部分.大电流不开机:电源电路,发射电路,后备电池.无接收:(看搜索电流10-20ma来回跳动)有搜索电流无网络:查接收前端.无搜索电流无网络:CPU无输出RX-ON信号.查码片,CPU,电源IC无供电给接收电路.有搜索电流但偏大:查中频部分.无发射:(发射电流约开机电流的2倍)有发射不能打电话:查发射末级.无发射电流:CPU无输出TX-ON信号.查中频IC CPU 软件电源.达不到发射电流:一般查功放,功控,高放管,TXVCO.大于发射电流:A)耗电大,能正常通讯:换功放.B)不能通汛:功放坏或射频供电电路,调制电路.通过观察手机不同工作状态判断其故障由于手机在开机瞬间、待机状态以及发射状态时的工作电流不相同，所以可以通过观察电流表指示来判断故障。
将手机接上直流稳压电源，接开机键时观察稳压源电流表，其现象有下述几种。
1. 按开机键时电流表无任何反应。
这种情况大多出现在开机回路不正常的状态下。
主要原因有：(1)电池触片损坏使电源不能送到电源集成电路；(2)开机键接触不良；(3)开机键到电源集成电路触发脚间电路有虚焊现象；(4)电源集成电路损坏；2.按开机键时，电流达不到最大值。
故障来源于射频电路或发送通路。
由于功放的发射电流较大，我们可以观察电流判断有无发射。
一般开机搜网后正常情况下，电流表应有一个跳跃，但由于不同类型手机电流不一样，所以不能认定电流达到多大值才正常，一般可达到300mA以上。
3.按开机键时，电流表有指示，但不摆动，这种情况主要是软件故障。
有电流指示，说明硬件电路已经工作，但电流表不摆动，说明控制系统不能正常工作，主要是软件故障引起，应处理软件。
4.按开机键时，电流表指针瞬间达到满偏，电源保护关机。
这种情况主要是手机内部有短路现象或滤波电容漏电引起。
正常的情况应该是开机瞬间电流约200mA左右，待机电流约50~100mA左右，且指针不停地摆动，发射时电流为300mA左右，由待机到发射有一个跳跃。
下面介绍几种常见手机不同工作状态的电流值。
手机维修中的常用技巧,手机是高科技的电子产品，随身携带，实用方便，已成为大众消费的产品，虽型号繁多，出现故障的现象也多种多样，但结构相似、检修方法大致相同，下面浅谈一些常用的检修技巧，供初学者及手机爱好者参考：一、询问法：当拿到一部故障手机首先询问用户，在什么样的情况下出现了故障，是否被修过，针对用户反应的情况以及故障的现象，判断故障发生的部位。
如被摔过的手机，应考虑手机芯片虚焊、断点、元件脱落、线路板断裂等；进水的手机，考虑电源模块损坏，铜箔及管脚生锈、腐蚀、断线；被人修过的手机，注意蕊片是否动过或调换，元件有无装错等。
二、直观法：通过询问后再进行直观检查，可发现一些故障。
如摔过的手机外壳有裂痕，重点检查线路板上对应处的元件有无脱落、断线；进水机主板上有水渍，甚至生锈，引脚间有杂物等；按键不正常，看按键点上有无氧化引起接触不良；用吹气法判断断送话器是否正常。
三、电阻法：平时注意收集一些手机某些部位的对地电阻值。
如电源簧片、供电滤波电容、SIM卡座、芯片焊盘、集成电路引脚等对地电阻值。
在检查手机时，可根据某点对地电阻值的大小来判断故故障。
如某一点到地的正常电阻是十千欧，故障机此点的电阻远大于十千欧或无穷大，说明此点已断路，如电阻为零说明此点已对地短路；电阻法还可用于判断线路之间有无断线以及元件质量的好坏等。
四、电压法：正常的手机，相应点电压是一个固定的数值，一旦手机损坏，故障处的电压值必然发生变化，通过检测电压值是否正常，很快找到故障发生部位。
如某处电压为零，说明供电电路有断路；某处电压比正常值低，只要供电正常，说明负载有问题。
在测量电压时，还要注意是连续的直流供电，还是脉动直流供电。
五、电流法：维修电源上电流表显示的数值，是手机工作时各单元电路电流总和，不同工作状态下的电流基本上是有规律的。
如手机出现故障，电流必然发生变化。
有经验的维修人员，通过不同的电流值，可以大致判断出故障的部位。
如加电即有几十毫安的电流，说明电源正极某一支电路的元件漏电；若加电电流大于500毫安，说明CPU或电源、功放、电源滤波电容等元器件有击穿短路。
六、比较法：有比较才能鉴别。
检修手机时，对某些元件的型号、位置、电压值、电流值和波形认为不正常时，可用同型号的正常机板相对应的部位进行比较。
如三极管的位置、某电阻、电容是否装错、阻值是否正常、某两点是否连接等，通过比较很快可查出故障。
七、代替法：当怀疑某个元件有问题时，可以从正常手机上拆下相同的元件装机实验，效果立竿见影。
如果代替后故障排除，说明原元件已损坏；如代替后故障仍然存在，说明问题不在此元器件，应继续查找。
代替法适用于手机中所有的元器件。
在某情况下可以用单频元件代替双频元件，如常用14系列单频功放代替日立公司的双频功放，但只能在只有GSM频段的地区使用。
八、温感法：常用于小电流漏电或元件击穿引起的大电流。
如手机加电即有几十毫安漏电，虽不影响使用，但电池待机时间大大缩短，在检修时可提高供电电压，使漏电电流增大，用手或脸、唇人体对热敏感部位去查找发热元件，哪个元件发热即为损坏；也可用松香烟熏线路板，使元件上涂上一层白雾，加电后观察，哪个元件雾层先消失，即为发热件。
如手机加电即有500毫安以上大电流，可调低电源电压：使电流不超过200毫安(不扩大故障)，通电后用上述方法查找出发热元件，予以更换。
九、按压法：用于元件接触不良或虚焊引起的各种故障。
如手机时开机时不开机，怀疑字库或CPU虚焊，可用大拇指和食指对相应芯片两面适当用力按压，若按压某个芯片时可以开机，即为虚焊，补焊即可。
十、短路法：常用于缺少某些元件损坏时的应急修理，如天线开关、高放前后的滤波器、合路器、功放等元件损坏时，手头暂时没有元件，可直接把输人端和输出端短路(天线开关短路后手机只能工作在一个频段)，若短路后手机恢复正常，说明该元件损坏。
十一、断路法：是对怀疑的电路或元件进行断开分离，若断开后故障消失，说明问题就在断开的电路上。
如加电大电流时，功放是直接采用电源供电的，可取下供电支路电感或电阻，不再出现大电流，说明功放已击穿损坏；再如不装SIM卡手机有信号，装卡后无信号，怀疑功放有问题，同样可断开功放供电或功放的输入通路，若有信号证明功放已损坏。
十二、清洗法：手机进水或长时间使用进入灰尘，使元件之间绝缘电阻减小而造成一些故障，可用超声波清洗仪进行清洗解决。
如有些三星手机出现“系统失败请与系统服务商联系”的故障，大多是尾插与外部设备连接的时钟、数据传输线上的元件漏电或短路引起，可先清洗尾插部分，若能排除即可；如不能排除可去掉这些元件。
若因氧化引起的按键失灵，可用天那水或酒精擦洗即可。
十三、波形法：手机在正常工作时，同一电路在不同的工作状态下的信号波形也不同。
在检修故障时，用示波器测信号波形是否正常，可很快判断出故障所发生的部位。
如检修无信号时，先测有无正常的接收基带信号，来判断是射频电路还是逻辑电路的问题，若有正常的接收基带信号，说明射频电路正常，问题在逻辑电路；在检修不发射时，同样可以测有无正常的发射基带信号，来判断故障是逻辑电路还是射频电路引起的。
十四、信号法：常用于检修手机射频电路。
用信号发生器输入固定的频率，检测在信号通路上有无正常的波形数据，判断故障部位。
如用导线在电源线上绕几圈，利用感应信号去碰触手机的天线，检测接收通道上有无杂波去判断故障。
对于摩托罗拉手机，也可用测试卡或用检修仪载入测试功能，以检测手机的接收、发射等功能是否正常，也可以进入发射状态进行发射电路的检修。
十五、软件法：供电电压不稳定、吹焊存储器时温度不当、软件程序本身问题或存储器本身性能不良，易造成软件丢失或错乱，导致不开机、无网络或其它软件故障。
通常用免拆机维修仪重写软件资料解决，若不联机可拆下字库或码片用48编程器编程。
如出现写不进或显示字库损坏，说明存储器本身损坏。
十六、补焊法：手机在使用过程中，摔碰容易出现虚焊或接触不良，引起多种故障。
通过放大镜观察或用按压法判断出故障部位，进行补焊解决问题。
十七、飞线法：由于手机被摔过或拆卸带有封胶的芯片时，焊盘掉点是经常的事，除空点外，有用的焊点要飞线来解决。
通常是在该点相连的引线上或元件上用细漆包线连接后，在焊盘的掉点处用镊子把去掉绝缘的引线头弯成焊点大小的圆圈，用绿油把引线固定，在紫光灯下(常用紫光灯验钞器)烤3 0分钟左右即可。
芯片以外的电路断线，同样可以用飞线的方法解决。
十八、假天线法：简单实用，在检修射频电路故障时，用l 0厘米左右长导线或锡丝、镊子、示波器探头作为假天线，分别连接在信号通路的输入端和输出端，如在接收通道某元件的输出端接上假天线手机正常工作，说明假天线以后的电路正常，然后把假天线移到此元件的输入端，如不能正常工作，问题就在此元件。
十九、调整法：对于发射信号过强引起的发射关机，过弱引起的发射复位、重拨等故障，检修或更换功放、功控电路无效果的，可适当调整相关电路中元件数值达到修复目的。
如摩托罗拉V998和诺基亚手机，由于发射功率过大引起发射关机，均可增大功控电路中的电阻来解决；如属发射功率小引起的发射重拨，可减少预放管基极供电电阻，增大预放的放大量，使手机正常工作。
二十、区分法：在检修因控制信号或供电电路不正常引发的故障时，可根据控制信号或供电电压的数值，把电路中相同的直流电压引过来，进行故障区域的区分。
若加电后电路正常工作，说明受控制电路正常，问题在控制或供电电路；如加电后电路仍不正常，问题在受控电路。
如摩托罗拉V998的RX-EN、TXEN、DM-CS、-5V-EN和T2688射频供电管的控制信号，均为2.8V 的信号，如不正常时，可把电源输出的2.8V加到相对应的控制端上（要断开原来的控制线），如该电路正常说明受控制电路正常，重点检修控制信号的产生电路；否则，故障在受控电路。
