手机万能充电器原理图及分析一、手机万能充电器是一个小型的开关电源，电路结构简单，外围元件较少。
但是一旦发生故障，有些人束手无策，因为没有电路图。
现在我将电路图传上，和大家一起分享。
有问题可以向我提问。
希望和大家共同进步！二、超力通电路图（原图）三、我修改过的图纸（我认为原图可能有错误）四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。
在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通／截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。
由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。
手机充电器电路的原理分析

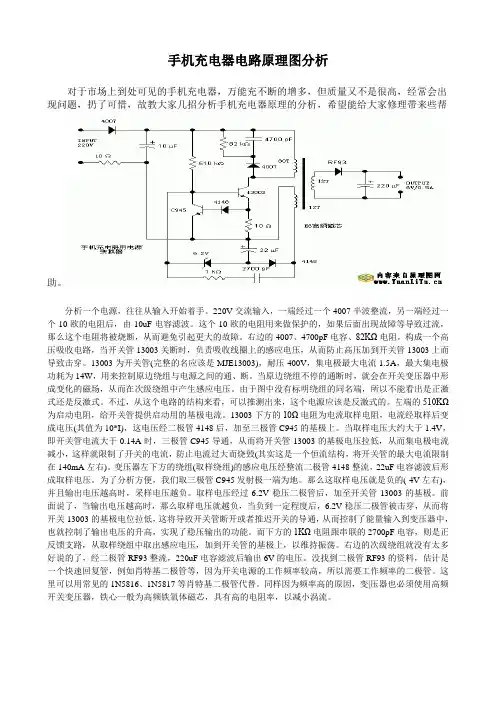

手机充电器电路的原理分析手机充电器电路的原理分析下面是[手机充电器电路的原理分析]的电路图手机充电器电路的原理分析对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过下面是[手机充电器电路的原理分析]的电路图手机充电器电路的原理分析对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
手机充电器原理与维修
手机通用充电器及诺基亚手机充电器原理与维修图片：这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。
刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。
此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。
就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。
改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。
不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。
当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。
其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。
图1为一款诺基亚手机通用充电器实绘电路。
AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。
L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。
在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。
此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。
手机充电器电路原理图分析
手机充电器电路原理图分析对于市场上到处可见的手机充电器，万能充不断的增多，但质量又不是很高，经常会出现问题，扔了可惜，故教大家几招分析手机充电器原理的分析，希望能给大家修理带来些帮助。
分析一个电源，往往从输入开始着手。
220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。
这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。
左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。
当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。
为了分析方便，我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。
取样电压经过6.2V稳压二极管后，加至开关管13003的基极。
常见手机充电器检修
常见MP3，手机USB充电器原理与检修这类充电器基本上都是采用贴片原件开关电源电路制作，电路结构大同小异。
电路见下图。
(1)开关振荡电路市电经D1~D4整流后，在A点获得脉动直流电压，该电压一路经小型开关变压器T301的①-② 绕组加至开关管Q1的c极，另一路经限流电阻R3加至Q1的b极，为Q1提供启动电流。
Q1开始导通，其集极电流在T301的①-② 绕组中产生①正② 负的电动势，经T301耦合，在T301的③-④绕组中感应出③正④负的电动势，此电动势经R4、C1叠加到Q1的b极，使Q1迅速饱和导通。
由于流过电感的电流不能突变，故在T301的①-②绕组中产生①负② 正的电动势。
经T301耦合，在T301的③-④绕组中感应出③负④正的电动势，通过R4、C1，使Q1迅速进入截止状态。
随着A点经R3对C1的不断充电，Q1又开始导通，进而进入下一轮的开关振荡状态。
截止期间，T301通过副边⑤-⑥绕组，经D6及其负载电路释放能量，获得MP3所需的充电电压。
(2)稳压电路稳压电路由Z1、Q2等元件组成。
当负载减轻或市电升高时，B点电压势必上升。
当该电压大于5.6V时，Z1击穿，Q2因b-e结正偏而迅速导通，使Q1提前截止，进而使开关电源输出电压趋于下降；反之，则控制过程相反，从而使T301副边输出电压基本稳定。
(3)保护电路R1、R6为限流电阻。
当负载过重时，Q1的集-射极电流势必增大，R6上的压降也随之增大。
当该电压大于0.7V 时，Q2饱和导通，相当于Q2的c-e极短接，Q1因b极失电而立刻截止，达到过流保护的目的。
为避免截止期间T301的①-② 绕组感应出的尖峰脉冲高压击穿Q1，在T301的①-②绕组并联了尖峰脉冲吸收电阻R2，以改善Q1的开关特性。
(4)充电电路当充电电路处于空载时。
R8上无电流流过，Q3的e-b结电压基本相等，Q3截止，LD2(绿灯)灭，电源指示灯LD1(红灯)亮；进行充电时，充电电流在R8上产生的压降(即V3e-b)使Q3正偏导通，LD2亮，表示正在充电。
手机万能充电器电路原理与维修
手机万能充电器电路原理与维修一、手机万能充电器电路原理1.AC-DC变换器：手机万能充电器的输入是交流电，而手机需要的是直流电来进行充电。
因此，充电器需要内置一个AC-DC变换器将交流电转换为直流电。
AC-DC变换器的核心是变压器，通过变压器的转换，将输入电流转换为适合手机充电的直流电压。
2.电源管理芯片：电源管理芯片是手机万能充电器的重要组成部分。
它通过控制电流和电压的大小，使得充电器可以提供适合不同手机充电的电源输出。
电源管理芯片还可以对充电状态进行监控，并保证充电器的稳定性和安全性。
B输出接口：手机万能充电器通常使用USB输出接口，以便与各种手机进行连接。
USB接口可以提供稳定的电力输出，并且具有较强的兼容性，适用于多种手机充电。
二、手机万能充电器的维修方法1.充电器不工作或接触不良：首先，检查充电器是否与电源插座连接良好。
如果电源插座正常，那么可以使用万用表测量充电器的输出电压，看看是否正常。
如果输出电压异常，可能是电源管理芯片损坏，需要更换电源管理芯片。
2.充电器输出电压波动：如果充电器输出电压存在波动，可能是AC-DC变换器的问题。
可以使用电子万用表测量变压器输出端的电压波动情况，如果存在异常，可能是变压器损坏，需要更换变压器。
3.充电器过热：充电器过热可能是因为电源管理芯片负荷过重或者充电器散热不良。
可以检查电源管理芯片的负荷情况，如果过载，可能需要更换功率较大的芯片。
另外，可以在充电器上加装散热片或风扇来增加散热效果。
4.充电器无法适应多品牌手机：有些手机品牌的充电器对电流和电压的要求可能有所不同。
如果手机万能充电器无法适应多品牌手机，可以更换电源管理芯片，选择支持多种输出电压和电流的芯片。
万能充电器原理
万能充电器原理我有个朋友，叫老张，是个电器工程师。
老张这人，平时话不多，但一说起电器，那可就滔滔不绝了。
有一次，我俩在路边摊吃烤串，老张突然说："你知道万能充电器吗？"我摇摇头，老张就来了劲儿，开始给我讲万能充电器的原理。
老张说，这万能充电器，其实原理很简单。
它里面有个芯片，叫电源管理芯片。
这芯片，就像个管家，负责管理电的进出。
你把手机插上去，芯片就先检测手机的电压和电流需求。
手机说："我需要5伏电压，1安电流。
"芯片就点点头，说："好嘞，马上给你安排。
"然后，芯片就指挥充电器内部的电路，把输入的220伏交流电，转换成手机需要的5伏直流电。
老张一边说，一边用手比划，好像那芯片就在他手里似的。
我听得入神，问："那要是插个平板电脑呢？"老张笑了，说："平板电脑需求大，可能需要9伏电压，2安电流。
芯片照样能搞定，它就像个魔术师，变着花样满足各种需求。
"我点点头，又问："那要是插个电动牙刷呢？"老张哈哈大笑，说："电动牙刷需求小，可能只需要3伏电压，0.5安电流。
芯片照样能应付，它就像个万能钥匙，什么锁都能开。
"老张越说越起劲，干脆把烤串一扔，从包里掏出个万能充电器，现场给我演示。
他把手机、平板、电动牙刷，一个个插上去，果然都能充电。
我看得目瞪口呆，老张得意洋洋，说："这还不算什么，有些高级的万能充电器，还能自动识别设备类型，调整充电策略，保护电池寿命。
"我听得入迷，突然想起个问题："那要是插个不认识的设备呢？"老张愣了一下，挠挠头，说："这倒是个问题。
不过，现在的芯片都很聪明，会尽量匹配，实在不行，就提示你换个充电器。
"我点点头，觉得这万能充电器，真是神奇。
老张看我一脸崇拜，得意地说："这还不算什么，以后科技发展了，说不定充电器还能自己学习，越来越聪明。
手机万能充电器设计与研究
手机万能充电器设计与研究电子技术的快速发展使得各种各样的电子产品都朝着便携式和小型轻量化的方向发展，也使得更多的电气化产品采用基于电池的供电系统。
目前，较多使用的电池有镍镉、镍氢、铅蓄电池和锂电池。
它们的各自特点决定了它们将在相当长的时期内共存发展。
由于不同类型电池的充电特性不同和各型号手机所附带的充电器插口不同，通常对于不同类型，甚至不同电压、容量等级不同的电池用不同的充电器，造成各手机充电器之间不能通用。
当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。
手机万能充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。
下面介绍其工作原理和维修方法。
该万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。
面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。
一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。
在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。
具体电路原理如下。
1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。
接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。
该电压经开关变压器T的1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。
此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。
