西门子伺服电机专用行星减速机
LMG 公司简介1
LMG(埃姆玑）系韩国LMG株式会社之关系企业，累积多年的机械传动经验与高质量的制造技术，生产专业高精度伺服马达专用行星减速机来满足客户产业提升的需要，高精密行星式减速机该行星式减速机具有高精度、高刚性、高负载、高效率、低惯性、低振动、低噪音、低背隙、高转矩、等特点，机座号可以从40-400 速比可以从1.5:1-10000:1 扭矩可以达到20000N/M. 不仅可适配于安川、松下、三菱、富士、东元、台达、三洋、西门子、法那克、科比、科尔摩根、帕克等任意厂商的伺服电机或步进电机,同时量产高效、高质量的行星减速机以符合客户的竞争优势。
我们愿意最严谨的态度制造最精密的行星减速机，服务广大客户。
产品广泛应用于：航天航空工业、舰船、通讯设备、数控机床、切割焊接设备、纺织印染机械、印刷机械、包装机械、工程机械、冶金机械、机械手臂、机器人、医疗器械、半导体设备、精密测量仪器、食口机械等领域......。
行星减速机详细介绍
行星减速机知识行星减速机：主要传动结构为:行星轮,太阳轮,外齿圈.行星轮减速其实就是齿轮减速的原理,它有一个轴线位置固定的齿轮叫中心轮或太阳轮,在太阳轮边上有轴线变动的齿轮,即既作自转又作公转的齿轮叫行星轮,行星轮有支持构件叫行星架,通过行星架将动力传到轴上,再传给其它齿轮.它们由一组若干个齿轮组成一个轮系.只有一个原动件,这种周转轮系称为行星轮系.行星减速机常用术语级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星减速机工作原理1)齿圈固定，太阳轮主动，行星架被动。
从演示中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。
2)齿圈固定，行星架主动，太阳轮被动。
从演示中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。
3)太阳轮固定，齿圈主动，行星架被动。
从演示中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。
4)太阳轮固定，行星架主动，齿圈被动。
从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。
5)行星架固定，太阳轮主动，齿圈被动。
从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。
6)行星架固定，齿圈主动，太阳轮被动。
从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。
7)把三元件中任意两元件结合为一体的情况：当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。
西门子伺服电机_蜗轮蜗杆减速机 西门子伺服电机选型手册
西门子伺服电机_蜗轮蜗杆减速机西门子伺服电机选型手册性能特点1．ANRV系列采用单级蜗轮蜗杆传动，也可由两种机座号配合成双级减速传动。
2．箱体、法兰盘、端盖等零件采用优质铝合金压铸而成，外形轻巧美观、结构紧凑、体积小、重量轻，节省安装空间，且不易锈蚀。
3．配套电机采用铝壳电机，散热性能好，安全可靠、效率高、传动平稳、振动小、噪音低。
4．配套动力输出及转矩输出的多种连接结构，满足各种连接需要；箱体外形设计及底脚孔设置布局适应多种安装方式，通用性强。
5．箱体上设置加油孔和放油孔，润滑油定期更换，不宜损耗变质，便于维护保养。
6．由单级蜗杆减速器组合而成的双级蜗杆减速机，具有单级蜗杆减速机的一切优点，可获得较大的传动比。
7．根据用户需要可提供本样本之外的速比和结构形式。
场所条件1．环境温度在-40℃～50℃条件下额定运行。
（0℃以下启动时润滑油要加热到0℃以上）2．海拔不超过1000m。
3．输入转速不大于1500r/min。
4．可用于正反运转，无行业限制ANRV系列蜗轮蜗杆减速电动机型号说明型号说明1．ANRV—蜗轮蜗杆减速机产品代码。
2．整机结构：无代码…单级E…双级。
3．入轴连接方式：无代码…单输入轴B…双输入轴D…带电机输入法兰DB…一端带输入轴，一端带电机输入法兰。
4．产品规格：单级以蜗轮副中心距表示，如75。
双级以两对蜗轮副中心距表示，如40/63。
5．安装型式：单级有B3、B6、B7、B8、V5、V6六种。
双级有AS1、AS2、BS1、BS2、VS1、VS2、PS1、PS2八种。
6．电机功率：配用Y2、YS系列电机，由B5、B14两种安装型式，如2.2（B14）。
（如带输入法兰而没有电机，只填写电机安装型式）。
7．理论传动比：如i=20。
8．附件：A…单输出轴B…双输出轴D…防护罩E…转矩臂F…输出法兰（ANRV40、50、63有F、FB、FL三种形式）。
型号标记选型说明1．为正确选用ANRV系列蜗轮蜗杆减速机，首先应了解以下几点：●负荷条件●使用转速范围或传动比●工作运转情况及环境●安装空间2．确定工作情况系数K1及工作情况修正系数K2根据表一，决定机械负荷种类A、B、C根据运转时间（小时/日）和启动频率（次/小时）从图1中求得工作情况系数K1根据表二，查取工作情况修正系数K23．选定减速机用户须确定工作机输入机械负荷T（转矩），以T乘以工作情况系数K1，再乘以工作情况修正系数K2，即获得减速机应有的输出转矩值，以此为依据，并结合传动比值或输出转数值，选定所需减速机规格。

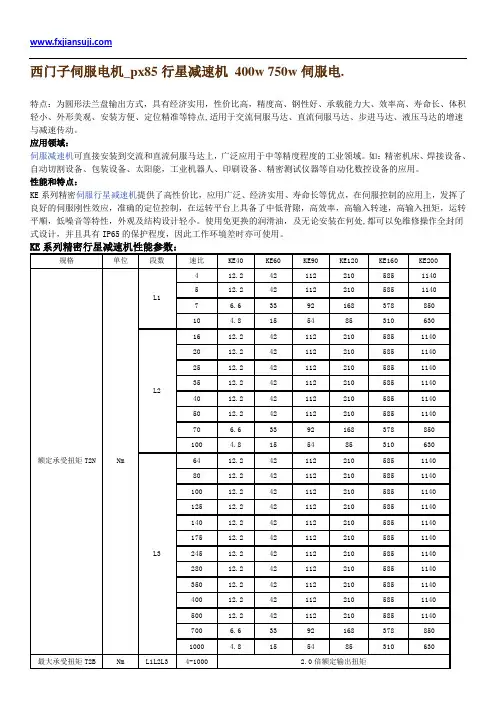

西门子伺服电机_px85行星减速机 400w 750w伺服电.
特点：为圆形法兰盘输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。
应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。
如：精密机床、焊接设备、自动切割设备、包装设备、太阳能，工业机器人、印刷设备、精密测试仪器等自动化数控设备的应用。
性能和特点：KE系列精密伺服行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。
使用免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。
配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 176 301.5 347.5 385.5 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 176 317.5 357.5 395.5 4200W 215 4-M12 42(F7) 115 180(H7) 10 190 352.5 392.5 430.5配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 200 317 364 410 4200W 215 4-M12 42F7 115 180H7 10 200 317 384 410 7500W 235 4-M12 55F7 120 200H7 10 220 347 424 440。
伺服电机2KW搭配25速比精密行星减速机
上图中是交流伺服电机130AEA20025-SH3。
此电机体积小，重量轻，出力大，响应快，速度高，转动平滑，力矩稳定。
电机功率
2KW,转速2500转，扭矩7.7nm.配套驱动DM-26EA采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。
绝对高品质保证。
默认不带串口。
可增加串口功能，实现485通信功能。
客户在选择电机扭矩不足的情况下，可以通过减速机来增加输出扭矩，下图是客户选购的一款机械130系列孔输出超高精密减速机，5速比，PXK130N025SC
搭配2KW伺服电机，输出扭矩为7.7*25*95%=182NM≤250NM （减速机能承受的额定输出扭矩）因此可以输出182NM的力，输出转速为2500/25=100转每分钟
机械款孔输出行星减速机内部齿轮采用优质低碳合金钢，经渗碳淬火，研磨跑合，具有体积小，重量轻，承载能力高，使用寿命长，运转平稳，噪声低，输出扭矩大，速比大，效率高，性能安全的特点。
广泛应用于数控自动化设备当中。
具体尺寸图如下：。
60系列行星减速机
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。
.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。
.多种类型电机匹配，如步进，交流、直流电机等。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。
西门子伺服电机【SHIMPO新宝 减速机】
速度 - 转矩特性
选件
订货 代码 M03
同步伺服电机概况
图标
电机类型
型号 / 工作方式
防护等级
1FK7 紧凑型
1FK7 高动态响应 1FK7 1FK7-DYA
1FT6
紧凑型永磁同步伺服电机
IP64 ( 可选 IP65)
有极低转动惯量的高动态响应 IP64
电机
( 可选 IP65)
集成齿轮箱的伺服电机 集成齿轮箱紧凑型伺服电机
IP65 IP64
技术资料
电机类型
永磁同步电机
磁性材料
稀土磁性材料
定子绕组绝缘满足 EN 60034-1(IEC 60034-1)
温度等级 F，绕组温升 ΔT = 100 K 、 周围温度 +40°C 时
类型符合 EN 60034-7 (IEC60034-7)
IM B5 (IM V1，IM V3)
保护等级符合 EN 60034-5 (IEC 60034-5)
M max Inv
M0 (100K) M 0(60K)
Without field weakening
S3-25 %
S3-40 % S3-60 % S1(100K) S1(60K)
Field weakening range
M n(100K)
G_D211_EN_00172
0
nrated rpm nmax Inv nmax mech
最大噪音等级符合 DIN ENISO 1680
1FK701: 55 dB(A)
1FK70: 55 dB(A)
1FK703: 55 dB(A)
1FK704: 55 dB(A)
1FK706: 65 dB(A)
三菱伺服电机西门子减速机选型手册台达伺服电机安川蜗轮蜗杆减速机直角行星减速机
三菱伺服电机西门子减速机选型手册台达伺服电机安川蜗轮蜗杆减速机直角行星减速机
KS50 KS63 KS75 KS90 KS110 KS130 KS150
KS精密伺服蜗轮减速机：
具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、外观美、结构轻小、安装方便、定位精确等特点,适用于交流伺服马达、直流伺服马达减速传动。
适合于全球任何厂商所制造的驱动产品联接。
KS精密伺服蜗轮减速机特点：
1、背隙在5－15弧分，
2、标准中心距: 50; 75; 90; 110;130;150.
3、传动比：一级：7.5－80;二级：60－500;三级：400－4000
4、输入功率：0.4KW-15KW
5、4个安装表面
6、表面光滑，外型轻小
7、低噪声，发热量小。
8、法兰可替换，可适配不同厂家的伺服电机
9、整机采用通用可替换部件组装。
产品应用：
适用于快速、精确定位机构：
（1）适用于精密加工机床、印刷机械，食品机械、纺织机械，印花机械，自动化产业、工业机器人、精密测试仪器和自动化高精度的机电产品行业等；
（2）适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。
