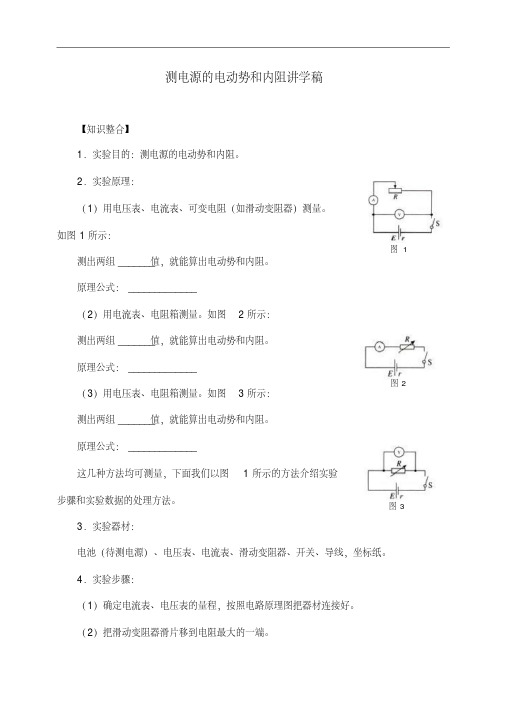

测电源的电动势和内阻讲学稿【知识整合】1.实验目的:测电源的电动势和内阻。

2.实验原理:(1)用电压表、电流表、可变电阻(如滑动变阻器)测量。

如图1所示:测出两组_______值,就能算出电动势和内阻。

原理公式:_____________ (2)用电流表、电阻箱测量。

如图2所示:测出两组_______值,就能算出电动势和内阻。

原理公式:_____________(3)用电压表、电阻箱测量。

如图3所示:测出两组_______值,就能算出电动势和内阻。

原理公式:_____________ 这几种方法均可测量,下面我们以图1所示的方法介绍实验步骤和实验数据的处理方法。

3.实验器材:电池(待测电源)、电压表、电流表、滑动变阻器、开关、导线,坐标纸。

4.实验步骤:(1)确定电流表、电压表的量程,按照电路原理图把器材连接好。

(2)把滑动变阻器滑片移到电阻最大的一端。

图 1图2图3(3)闭合电键,调节变阻器,使电流表有明显示数,记录一组电压表和电流表的读数,用同样方法测量并记录几组I、U值。

(4)断开电键,整理好器材。

(5)数据处理:在坐标纸上作U-I图,求出E、r5.注意事项:(1)实验电路图:安培表和滑动变阻器串联后与伏特表并联。

(2)测量误差:E、r测量值均小于真实值。

(3)安培表一般选0-0.6A档,伏特表一般选0-3V档。

(4)电流不能过大,一般小于0.5A。

【重难点阐释】实验数据的处理是本实验中的一个难点。

原则上,利用两组数据便可得到结果,但这样做误差会比较大,为此,我们可以多测几组求平均,也可以将数据描在图上,利用图线解决问题。

利用图线处理数据时,要明确:(1)图线的纵坐标是路端电压,它反映的是:当电流强度I增大时,路端电压U将随之减小,U与I成线性关系,U=E-Ir。

也就是说它所反映的是电源的性质,所以也叫电源的外特性曲线。

(2)电阻的伏安特性曲线中,U与I成正比,前提是R保持一定,而这里的U-I图线中,E、r不变,外电阻R改变,正是R的变化,才有I和U的变化。

2013届高考物理一轮复习课件:7.5实验:测定电源的电动势和内阻(人教版选修3-1)

2013届高考物理一轮复习课件:7.5实验:测定电源的电动势和内阻(人教版选修3-1)

分别代入 U0=E0
U0 R
r
有 1.5=E0
1.5 15
r

2=E0
2 40 V,r=10 Ω,实际电动势 E=3E0=7.5 V.
立体设计·走进新课堂
第七章 恒定电流
【答案】(1) 或 C 6 (2)如图所示 (3)7.5 10
立体设计·走进新课堂
第七章 恒定电流
【案例2】(2011·山东理综)某同学利用图甲所示电 路,探究了电源在不同负载下的输出功率.
立体设计·走进新课堂
第七章 恒定电流
3.误差分析 (1)由读数视差和电表线性不良引起误差. (2)由于导线未焊接在电池的正、负极上,接触不良, 造成电池内阻不稳定;单掷开关接触不良,造成电池内阻增 大. (3)每次读完电表示数后没有立即断开,而是长时间闭 合开关S,甚至改变滑动变阻器阻值,全过程中始终放电, 造成电池电动势E下降,内阻r增大. (4) 测 量 电 路 存 在 系 统 误 差 , 未 考 虑 电 压 表 的 分 流 作 用.
第七章 恒定电流
立体设计·走进新课堂
第七章 恒定电流
1.实验目的 (1)进一步理解闭合电路欧姆定律,掌握用电压表和电 流表测定电源电动势和内电阻的方法. (2)掌握用图象法求电动势和内阻的方法;理解并掌握 路端电压U与干路电流I的关系图象(即UI图象)与纵横坐标轴 交点坐标的意义以及图象斜率的意义.
立体设计·走进新课堂
第七章 恒定电流
2.注意事项 (1)为了使电池的路端电压变化明显,电池的内阻应选 得大一些(选用已使用过一段时间的干电池). (2)在实验中不要将I调得过大,每次读完U和I的数据后 应立即断开电源,以免干电池在大电流放电时极化现象严 重,使得E和r明显变化. (3) 在 画 UI 图 线 时 , 要 使 尽 可 能 多 的 点 落 在 这 条 直 线 上,不在直线上的点应大致对称地分布在直线两侧,不要顾 及个别离开直线较远的点,以减小偶然误差.

人教版《高中物理选修3—1》 实验:测定电源的电动势和内电阻ppt课件

人教版《高中物理选修3—1》 实验:测定电源的电动势和内电阻ppt课件
U为纵坐标,用测出几组 的U,I值画出U-I图像.
EE
E等于U轴截距
r等于直线的
斜率的绝对值
I短 =I短Er
r k U I
14
五、注意事项
1、本实验在电键闭合前,变阻器滑片应置于阻 值最大位置处. 2、使用内阻较大一些的旧电池. 在实验中不 要将电流调得太大,每次读完数后立即断电, 以免使电动势和内阻发生变化.
5
实验方法
1、U-I法:E=U+Ir
E U +I r
1
1
E U +I r
2
2
2、I-R法:E=IR+Ir
E I1U2 I2U1 I1 I2
r U2 U1 I1 I2
3、U-R法:
E= U+
U R
r
6
二、U-I法电路和器材的选择
1、电路选择及误差分析
R
R
A
V
V
甲S
乙S A
甲图:误差来源于电压表的分流作用
4、断开电键,整理好器材
12
四、数据处理
方法一:公式法
改变R的阻值,从电流表和电压表中读取两 组I、U的值,代入方程组联立求解,多测量几 次I、U的值,算出E、r取平均值.
E U1 + I1r E U2 + I2r
E I1U2 I2U1 I1 I2
r U2 U1
I1 I2
13
方法二:图象法 在坐标纸上以I为横坐标,
• 教学重点 • 利用图线处理数据 • 教学难点 • 如何利用图线得到结论以及实验误差的分析 • 教学工具 • 电池,电压表,电流表,滑线变阻器,开关,导
线
• 教学方法 • 实验法,探究法

选修3-1 第七章 实验九

选修3-1 第七章 实验九
R
U E E R
因此据图像纵坐标读数的倒数得E=10.0 V(9.5~11.1 V均可)。 答案:(1)9.4 (2)(ⅰ)实物连线见标准解答
(ⅱ)图线见标准解答
(ⅲ)10.0 (9.5~11.1均可)
热点 2
利用电阻箱和电流表测量电源的电动势和内电阻
【典例2】(2013·中山模拟)小明要测定一电源的电动势E和
4.作图法处理数据,如图所示 (1)图线与纵轴交点为E。
(2)图线与横轴交点为 I短 E 。
r U (3)图线的斜率绝对值表示 r | |。 I
【实验器材】 电池(被测电源)、电压表、电流表、滑动变阻器、开关、 导线、坐标纸、铅笔。
【实验过程】 一、实验步骤 1.电流表用0.6 A量程,电压表用3 V 量程,按实验电路图连接好电路。 锦囊妙诀:滑动变阻为外 电阻,列表记录两表读数, 电压变化便于作图,U轴 起点要看清楚,求解E、r 要用U -I图。
方法二:用图像法处理数据 在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立U -I坐 标系,在坐标平面内描出各组(I,U)值所对应的点,然后尽量 多地通过这些点作一条直线,不在直线上的点大致均匀分布在 直线两侧,则直线与纵轴交点的纵坐标值即是电池电动势的大 小(一次函数的纵轴截距),直线斜率的绝对值即为电池的内阻 r,即 r U 。
2.把变阻器的滑片移动到使阻值
最大的一端。
3.闭合开关,调节变阻器,使电
流表有明显示数并记录一组数
据(I1,U1)。用同样方法测量几组I、U值。填入表格中。 4.断开开关,拆除电路,整理好器材。
二、数据处理 1.数据记录 设计表格,将测得的几组U、I值填入表格中。 第1组 U/V 第2组 第3组 第4组 第5组 第6组

鲁科版高中物理选修3-1第3节测量电源的电动势和内电阻.docx

鲁科版高中物理选修3-1第3节测量电源的电动势和内电阻.docx

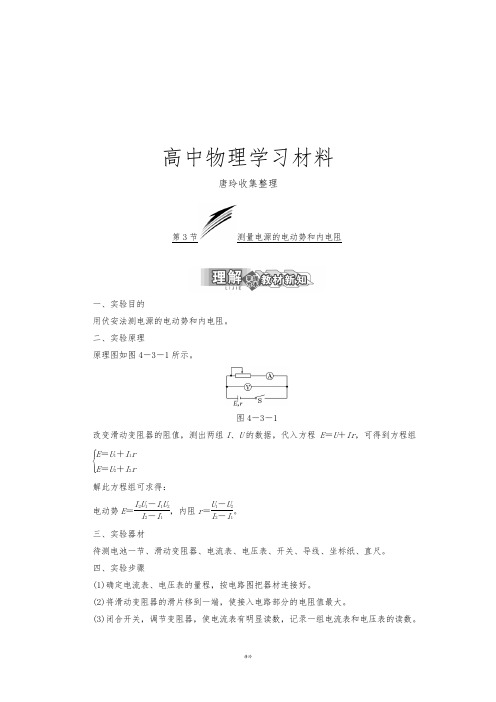

高中物理学习材料唐玲收集整理第3节测量电源的电动势和内电阻一、实验目的用伏安法测电源的电动势和内电阻。

二、实验原理原理图如图4-3-1所示。

图4-3-1改变滑动变阻器的阻值,测出两组I 、U 的数据,代入方程 E =U +Ir ,可得到方程组⎩⎪⎨⎪⎧E =U 1+I 1r E =U 2+I 2r解此方程组可求得: 电动势E =I 2U 1-I 1U 2I 2-I 1,内阻r =U 1-U 2I 2-I 1。

三、实验器材待测电池一节、滑动变阻器、电流表、电压表、开关、导线、坐标纸、直尺。

四、实验步骤(1)确定电流表、电压表的量程,按电路图把器材连接好。

(2)将滑动变阻器的滑片移到一端,使接入电路部分的电阻值最大。

(3)闭合开关,调节变阻器,使电流表有明显读数,记录一组电流表和电压表的读数。

(4)用同样方法,再次测量并记录几组U 、I 值。

(5)断开开关,整理好器材。

(6)根据测量的数据描绘U ­I 图线,所得图线的延长线与纵轴U 的交点即为电源的电动势E ,图线斜率的绝对值即为电源的内阻r 。

五、数据处理 1.代数法运用方程组⎩⎪⎨⎪⎧E =U 1+I 1r E =U 2+I 2r 求解E 和r 。

为了减小实验的偶然误差,应该利用U 、I 值多求几组E 和r 的值,算出它们的平均值。

2.图像法对于E 、r 一定的电源,路端电压U 与通过干路的电流I 的U ­I 图线应该是一条直线(如图4-3-2),这条直线与纵轴U 的交点表示电源的电动势E ,与横轴I 的交点表示短路电流I 0,图线的斜率的绝对值表示电源的内电阻r 。

图4-3-2六、注意事项(1)使用内阻大些(用过一段时间)的干电池,在实验中不要将I 调得过大,每次读完U 、I 读数立即断电,以免干电池在大电流放电时极化现象过重,E 、r 明显变化。

(2)在画U ­I 图线时,要使较多的点落在这条直线上或使各点均匀分布在直线的两侧,而不要顾及个别离开较远的点以减小偶然误差。

届高三物理一轮复习全案:实验九测定电源的电动势和内阻(选修3-1)

届高三物理一轮复习全案:实验九测定电源的电动势和内阻(选修3-1)

2011届高三物理一轮复习全案:实验九测定电源的电动势和内阻(选修3-1) 【考纲知识梳理】一、实验目的1. 测定电池的电动势和内电阻。

二、实验原理1、如图所示电路,只要改变外电路R 的阻值,测出两组I 、U 的数值,代人方程组:⎭⎬⎫⎩⎨⎧+=+=222111U r I E U r I E 就可以求出电动势E 和内阻r .或多测几组I 、U 数据,求出几组E 、r 值,最后分别算出它们的平均值.此外还可以用作图法来处理实验数据,求出E 、r 的值.在标坐纸上,I 为横坐标,U 为纵坐标,测出几组U 、I 值,画出U —I 图像,根据闭合电路的欧姆定律U=E —Ir ,可知U 是I 的一次函数,这个图像应该是一条直线.如图所示,这条直线跟纵轴的交点表示电源电动势,这条直线的斜率的绝对值,即为内阻r 的值。

2、电源的电动势和内阻的实验的技巧(1)前,变阻器滑片应使变阻器连入的阻值最大;要测出不少于6组I 、U 数据,且变化范围大些,用方程组求解时,1与4、2与5、3与6为一组,分别求出E 、r 的值再求平均值.(2)电池的路端电压变化明显,电池的内阻宜大些(选用已使用过一段时间的1号干电池). (3)I 图线时,要使较多的点落在直线上或使各点均匀落在直线的两侧,个别偏离较大的舍去不予考虑,以减少偶然误差.本实验由于干电池内阻较小,路端电压U 的变化也较小,这时画U —I 图线时纵轴的刻度可以不从零开始,但这时图线和横轴的交点不再是短路电流. (4)在大电流放电时极化现象较严重,电动势E 会明显下降,内阻r 会明显增大.故长时间放电不宜超过0.3A .因此,实验中不要将电流I 调得过大,读电表要快,每次读完立即断电。

(5)还可以改用一个电阻箱和一个电流表或一个电压表和一个电阻箱来测定.3、电源的电动势和内阻的误差分析:](1)读完电表示数没有立即断电,造成E 、r 变化;(2)路存在系统误差,I真=I测十I V未考虑电压表的分流;(3)象法求E、r时作图不准确造成的偶然误差.三、实验器材待测电池,电压表( 0-3 V ),电流表(0-0.6A),滑动变阻器(10Ω),电键,导线。
