【初三必备】欧姆定律的易错易混专题讲解+专题训练,你不需要吗？
中考物理复习欧姆定律问题专项易错题含答案
一、初中物理欧姆定律问题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．小丽设计了如图所示的简易电子距离测量仪，R 是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5 Ω，电路各部分均接触良好．物体M 只能在导轨上做直线运动，并带动与之相连的金属滑片P 移动，电压表示数可反映物体M 移动的距离．开始测量前，将金属滑片P 置于电阻丝中点，此时电压表和电流表示数分别为1.5 V 和0.2 A ．由此可知A ．电阻丝的总电阻为7.5 ΩB ．当电压表示数为2 V 时，物体M 向左移动了5 cmC ．当电压表示数为1 V 时，物体M 向左移动了5 mD ．若开始测量前，将金属滑片P 置于电阻丝某端点，可测量的最大距离30 cm【答案】BD【解析】【分析】滑片移动时，电阻丝接入电路的电阻不变，一直等于其总电阻，所以电流表示数保持0.2A 不变，但由于与电压表并联的那部分电阻丝的长度变化，所以电压表的示数改变，滑片向左移动时，电压表示数变大，向右移动时，示数变小。
【详解】A ．滑片在中点时，电压表测量的是一半电阻丝分得的电压，其阻值为 1.5V '7.50.2A U R I ===Ω 则电阻丝的总电阻为15Ω，所以A 错；B ．当电压表示数为2 V 时，比滑片在中点时增大了0.5V ，则与电压表并联的电阻增大了110.5V =2.5Ω0.2AU R I == 电阻丝的长度增加了 2.5Ω==5cm 0.5Ω/cm l ∆ 所以物体M 向左移动了5 cm ，B 对；C ．当电压表示数为1 V 时，比滑片在中点时减小了0.5V ，则与电压表并联的电阻减小了2.5Ω，电阻丝的长度减小了5cm ，所以物体M 向右移动了5 cm ，C 错；D ．若开始测量前，如果将金属滑片P 置于电阻丝的左端，电压表测的是整根电阻丝的电压，所以可测量的最大距离是max 15Ω==30cm 0.5Ω/cml D 对。
九年级物理下册欧姆定律易错题(Word版 含答案)
九年级物理下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。
备战中考物理备考之欧姆定律问题压轴培优 易错 难题篇附答案解析
一、初中物理欧姆定律问题1．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B 【解析】 【分析】 【详解】当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。
故选B 。
2．如图甲所示的电路，电源电压U ＝10V （恒定不变），R 2＝8Ω，闭合开关S 后，V 2表的示数为7V ，把甲电路中的两个电压表换成两个电流表，如图乙所示，闭合开关S 后，A 1表的示数为1.75A ，下列说法正确的是（ ）A ．甲电路中V 1表的示数为3VB ．乙电路中A 2表的示数为2.25AC ．R 1=12ΩD ．乙电路中R 3的电流为0.5A【答案】CD 【解析】 【详解】A ．图甲中R 1、R 2和R 3串联，V 1表的测量电阻R 1和R 2的电压，V 2表的测量电阻R 2和R 3的电压，电源电压U ＝10V ，闭合开关S 后，V 2表的示数为7V ，根据串联电路电压规律，R 1两端电压为：10V-7V=3VV 1表的示数肯定大于3V ，故A 错误；BCD ．图乙中三个电阻并联，电流表A 1测量R 2和R 3中的电流，电流表A 2测量R 1和R 2中的电流，通过R 2的电流：I 2=2U R =10V 8Ω=1.25A 通过R 3的电流：I 3=I A1−I 2=1.75A−1.25A=0.5A故D 正确；根据欧姆定律可得，R 3的阻值：R 3=3U I =10V 0.5A=20Ω 图甲中，三个电阻串联，电路中的电流：I =V223U R R +=7V8Ω20Ω+=0.25A根据串联电路电压的特点，U 1=U −U V2=10V−7V=3V由I =UR可得，R 1的阻值： R 1=1U I =3V 0.25A=12Ω 故C 正确；图乙中三个电阻并联，电流表A 2测量R 1和R 2中的电流，I A2=I′1+I2=1U R +I2=10V12Ω+1.25A=0.83A+1.25A=2.08A故B错误；3．把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V 的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变），下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变小B．电路的总功率最大值为10.8WC．小灯泡的电功率最小值为0.75WD．滑动变阻器允许调节的范围是24Ω~60Ω【答案】ACD【解析】【分析】分析实物图可知：灯泡与滑动变阻器是串联关系；电流表测量串联电路的电流（所选量程为0~0.6A），电压表测量滑动变阻器两端的电压（所选量程为0~15V）。
欧姆定律必备基础知识(欧姆定律的易错易混专题讲解)
欧姆定律必备基础知识（欧姆定律的易错易混专题讲解）基础辨析1.电流、电流和电阻的关系2.导体和绝缘体导体:对电流的阻碍作用很小,容易导电的物体,叫做导体.如各种金属、人体、大地、石墨、酸碱盐的水溶液等都是很好的导体.绝缘体:对电流的阻碍作用很大,不容易导电的物体叫做绝缘体.玻璃、橡胶、陶瓷、塑料等都是良好的绝缘体.导体和绝缘体之间没有绝对的界限,只是导电能力的强弱不同.有些绝缘体在一定的条件下也会成为导体,比如玻璃熔化后也可以导电.好的导体和绝缘体都是重要的电工材料.3.影响电阻的大小的因素导体电阻的大小跟导体的材料、长度、横截面积和导体的温度有关.电阻是表示导体对电流阻碍作用的一个物理量,它是导体本身的一种性质.一个导体,它的长度、横截面积、材料和温度确定时,它的电阻是一定的,不管这个导体是否连入电路,是否有电流通过,也不管它两端的电压是否改变,导体对电流的阻碍作用(即电阻)总是客观存在的.无电流通过时,这种阻碍作用仅仅是没有体现出来而已.4.串、并联电路的总电阻(1)两个电阻串联,其中一个电阻增大,总电阻增大;两个电阻并联,其中一个电阻增大,总电阻增大.正确的说法应是两个电阻不论是串联还是并联,其中一个电阻增大,总电阻都增大.两个电阻串联,由公式R=R1R2易知总电阻增大;两个电阻并联,由公式当R1增大时,减小,分母减小,分数值R增大;同理当R2增大时,R也增大.(2)“几个电阻并联起来,总电阻比任何一个电阻都小”和“几个电阻并联,其中一个电阻增大,总电阻增大”.前者指电阻并联得越多,总电阻就越小;后者指并联起来的电阻,若其中一个电阻增大,总电阻增大.名师点拨一、“伏安法”测电阻实验中常见故障的排除法：伏安法测电阻的原理如下图所示.故障一:闭合开关,灯泡不亮,示数是零,电压表示数很大.分析原因:电压表直接接在了电源两极上,小灯泡开路.排除方法:更换好的小灯泡或检查灯泡与底座是否接触良好.故障二:闭合开关后发现小灯泡不亮,都没有示数.分析原因:电路中除小灯泡外的处接触不良或同时小灯泡的灯丝断了.排除方法:将连接各个电路元件的接线处重新连接,若同时小灯泡的灯丝断了则更换好的小灯泡.故障三:闭合开关S,发现小灯泡不亮,同时电流表和电压表有示数,但非常小.分析原因:电流表和电压表有示数说明电路是通路,小灯泡不亮,是因为加在小灯泡两端的电压太小,导致通过小灯泡的电流太小而不亮,可能是电源电压太低或滑动变阻器接入电路中的阻值过大.排除方法:可以适当提高电源电压或将滑动变阻器接入电路中的阻值调小.故障四:闭合开关S后,小灯泡亮,发现电流表和电压表的指针向左偏转.分析原因:指针向左偏转说明电流表和电压表的正负接线柱接反了.排除方法:将电流表和电压表的正负接线柱对调即可.故障五:连接好实验电路后,闭合开关并移动滑动变阻器的滑片,发现小灯泡变亮,电流表示数变大时,电压表示数反而变小;小灯泡变暗,电流表示数变小时,电压表示数反而变大.分析原因:电路是通路,但是小灯泡变亮,电流表示数变大时,电压表示数反而变小,是由于电压表并联在滑动变阻器两端.排除方法:只要将电压表改接到小灯泡的两端即可.故障六:将实验电路连接好后,闭合开关S,发现小灯泡特别亮,并且无论怎样移动变阻器滑片,灯泡亮度不变.分析原因:滑动变阻器接线有误.排除方法:将滑动变阻器一个接线柱接法纠正即可.二、解析“欧姆定律”:欧姆定律是电学中的基本定律和核心内容,是贯穿整个电学的主线,下面我们从以下几个方面进行深入分析.1.要理解欧姆定律的内容(1)欧姆定律中的关于成正比、成反比的结论是有条件的.如果说导体中的电流与导体两端的电压成正比,条件就是对于同一个电阻,也就是说在电阻不变的情况下;如果说导体中的电流与导体的电阻成反比,条件就是导体两端的电压不变.(2)注意顺序,不能反过来说,电阻一定时,电压跟电流成正比.这里存在一个逻辑关系,电压是原因,电流是结果.是因为导体两端加了电压,导体中才有电流,不是因为导体中通了电流才有了电压,因果关系不能颠倒.同样也不能说导体的电阻与通过它的电流成反比.我们知道,电阻是导体本身的一种性质,即使导体中不通电流,它的电阻也不会改变,更不会因为导体中电流的增大或减小而使它的电阻发生改变.2.要知道欧姆定律的公式和单位欧姆定律的表达式可变形为U=IR和但这三个式子是有区别的.是欧姆定律的表达式,它反映了通过导体的电流的大小跟导体两端所加的电压这个外部原因和导体本身的电阻这个内部原因之间的因果关系.(2)U=IR,当电流一定时,导体两端的电压跟它的电阻成正比.不能说成导体的电阻一定时导体两端的电压与通过的电流成正比,因为电压是形成电流的原因.电压的大小由电源决定,跟I、R无关,此式在计算比值时成立,不存在任何物理意义.此公式也是一个量变式,不存在任何物理意义.不能误认为导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比.公式中的I、U、R都要用国际单位,即电流的单位为安培,符号A;电压的单位为伏特,符号V;电阻的单位为欧姆,符号Ω,且有3.要明白定律的适用范围(1)定律只适用于金属导电和液体导电,对于气体、半导体导电一般不适用.(2)定律只适用于纯电阻电路.如:电路中只接有电阻器、电热器、白炽灯等用电器的电路.对于非纯电阻电路,如:电动机电路、日光灯电路等,则不能直接应用.4.要理解欧姆定律的注意事项(1)物理量的同一性.叙述欧姆定律时,在两个“跟”字后面都强调了“这段导体”四个字,它是指对电路中同一导体或同一电路而言.所以在运用欧姆定律等进行计算时,必须注意同一性,即I、R、U必须是同一导体或同一段电路中的物理量.在表示I、U、R时,注意脚标的一一对应.(2)物理量的同时性.由于电路的连接方式发生改变,开关的断开或闭合,或滑动变阻器滑片的左右移动都可能使电路中总电阻发生变化,从而可能引起电路中电流和各部分电阻两端的电压发生变化.因此,必须注意在同一时刻、同一过程中的电压、电阻与电流的相互对应,不可将前后过程的I、R、U随意混用.提分策略【趋势总览】从近三年的各地中考来看,对本部分的考查呈现如下趋势:1.欧姆定律是电学部分的重要知识点,是一套中考题中的必考知识,融电流、电压和电阻等问题于一体,综合考查电学部分的基础知识,题型多样.2.主要考查知识点有滑动变阻器的使用、欧姆定律的应用,实验题包括探究影响电阻大小的因素,探究电流与电压、电阻的关系以及伏安法测电阻.3.利用一只电压表(或一只电流表、或在电表其中一量程损坏的情况下)测量电阻的考题越来越多,是近几年中考的热点.【锦囊妙计】1.正确使用滑动变阻器(1)要了解所使用滑动变阻器的阻值范围和允许通过的最大电流,如一个变阻器标有“20Ω2A”字样,表示此滑动变阻器的最大阻值是20Ω,允许通过的最大电流是2A,使用时要根据需要对滑动变阻器进行选择,不能使电流超过滑动变阻器允许通过的最大电流值.(2)将滑动变阻器连入电路时应采用“一上一下”的接法,才能起到改变电路中电阻的目的.若同时使用上面两个接线柱,则滑动变阻器连入电路的阻值为零,同时只使用下面两个接线柱,滑动变阻器连入电路的阻值最大.(3)滑动变阻器要与被控电路串联;为了保护电路,闭合开关前,应将滑片滑至连入电路的阻值最大的位置.2.理解欧姆定律(1)正确理解的物理意义.导体中电流的大小取决于该导体两端电压与导体的电阻,跟导体两端的电压成正比,跟导体的电阻成反比.电压是产生电流的原因,导体两端没有电压,无论电阻多大,导体中也没有电流.(2)变形公式U=IR和的意义.U=IR是电压的计算公式,已知导体的电阻R和通过导体的电流I时,就可以计算出导体两端的电压U.表示,导体的电阻等于该导体两端的电压与通过该导体电流的比值.但不能理解为“导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比”,因为导体的电阻是导体本身的一种属性,只与导体的材料、长度、横截面积等因素有关,与导体两端的电压和通过的电流无关.(3)理解I、U、R的同一性和同时性.欧姆定律的公式及其变形公式中的三个量:I、U、R,这三个量必须是针对同一导体或同一段电路(同一性)在同一时刻(同时性)的电流、电压和电阻.如果三个量中,有的量变化了,一定要分清变化前和变化后,再应用欧姆定律.(4)根据欧姆定律和串、并联电路特点按照下列思路分析解题:①在分析电路的特点时,若无特殊说明,电源电压不变,导体或用电器的电阻不变,导线和电流表的电阻为零,电压表视为开路;②认真审题,分析电路的连接方式(串联或并联),必要时作出等效电路图,分析各已知量和未知量之间的关系,挖掘题中的隐含条件等;③运用欧姆定律和串、并联电路的特点等规律求解.3.串联分压与并联分流5.几种电表测电阻的方法如果只有一只电压表(或电流表),允许选用一些其他器材,如何利用伏安法间接测量出未知电阻？(1)如果仅有一只电压表,需要一只已知阻值的定值电阻或滑动变阻器.可根据串联电路中电流处处相等的特点,将已知阻值的定值电阻与待测电阻串联在电路中.专项训练一、选择题1.如左下图所示是小明设计的一个简易电子身高测量仪的原理图.以下说法中正确的是().A.电路中的R是没有作用的B.身高表相当于一个电压表C.当被测者越高时,身高表示数越小D.当被测者越高时,身高表示数越大2.如右上图所示的电路中,电源两端的电压保持不变,电阻R2与R3的阻值均为10Ω.闭合开关S,电流表A1和A2的示数之比为3∶2.若把电流表A1和A2分别换成电压表V1和V2后,电压表V1的示数为U1,电压表V2的示数为U2.则下列选项正确的是().A.U1∶U2=3∶4B.R1=5ΩC.R1=20ΩD.U1∶U2=3∶23.如左下图的电路中,灯L标有“3V 1.5W”、滑动变阻器R上标有“50Ω1A”的字样,电压表量程为0~3V,电流表的量程为0~0.6A,电源电压恒为4.5V.为了保证电路中各元件安全工作,下列说法正确的是(设灯丝的电阻保持不变)().A.通过电路中的最大电流为0.6AB.通过电路中的最小电流为0.25AC.变阻器允许接入电路的最小阻值为4ΩD.变阻器允许接入电路的最大阻值为10Ω4.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如右上图所示电路.光敏电阻的阻值随光照强度的增大而减小.闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况应该是().A.A表和V表示数均变小B.A表示数变小,V表示数变大C.A表示数变大,V表示数变小D.A表和V表示数均变大二、填空题5.如左下图所示,电源电压保持不变,当开关S接a时,电流表A2上的示数与A1上的示数之比为5∶3,当开关S接b时,电流表A2上的示数与A1上的示数之比为3∶2,则电阻R2与R3阻值之比为_____6.如右上图所示,电路中R1的阻值为6Ω,闭合开关S,电流表A1的示数为1.2A,电流表A2的示数为0.3A.则R2的阻值是_____Ω.7.“高晓松酒驾案”后,充分说明:驾车既害自己,也害他人,各地公安交警利用酒精测试仪对驾驶员是否酒驾进行严格检查.如图是它的原理图,图中酒精传感器的电阻Rm的倒数与酒精气体的浓度成正比.使用前要通过调节变阻器R0对酒精测试仪进行调零,即让图中A的示数回到其中一较小值,此时变阻器R0的滑片应向_____(填“右”或“左”)边滑动,调好零后对驾驶员进行测试,当驾驶员吹出的气体酒精浓度增大时,A的示数______(填“变大”“变小”或“不变”).除了用A表反映酒精气体的浓度外,V1、V2两表中酒精气体的浓度增大,示数也要变大的表是______,此测试仪的电池长久使用导致电压降低时会被误认为是驾驶员吹出气体的酒精浓度______(填“升高”或“降低”).三、实验与简答题8.用图甲所示的电路探究“电压一定时,通过导体的电流与电阻的关系”,已知电源电压恒为4V,实验用到的定值电阻R分别是5Ω、10Ω、15Ω、20Ω、25Ω.(1)根据电路图甲,将乙图中实物电路连接完整(导线不能交叉).(2)闭合开关前,将滑动变阻器滑片移至_____(填“A”或“B”)端.将5Ω的电阻接入电路,闭合开关,调节滑动变阻器的滑片,直到电压表示数为2.5V,记下电流表示数.(3)换用不同的电阻,调节滑动变阻器的滑片,使电压表示数为____V,记下电流表的示数.(4)经多次实验,得到如图丙所示的电流I随电阻R变化的图像,由图像可得出:电压一定时,______.(5)为了让提供的电阻都能用到,滑动变阻器的最大阻值应不小于______Ω.9.小明用图甲所示的电路探究“电阻上的电流跟两端电压的关系”,图乙是小明未完成连接的实验电路.(1)电压表应选择_____的量程;现要求滑动变阻器滑片向左移动时,电流表示数增大.请你按照对电压表量程的选择和对滑动变阻器连接的要求,用笔画线代替导线,完成图乙中实验电路的连接.(2)小明按要求正确连接电路后,闭合开关,发现电压表指针偏转到满刻度的位置.其原因可能是_________.(写出一个)(3)小明在实验中通过调节滑动变阻器滑片,测出通过电阻R的不同电流和对应的电压值,如下表所示.①根据表中数据在图丙中画出电阻R的U-I关系图像.②小明在实验中所用电阻R的阻值为____Ω.四、计算题10.在图甲所示的电路中,电源电压保持6V不变,R1的阻值为10Ω.闭合电键S,电压表的示数如图乙所示.(1)求通过电阻R1的电流;(2)求电阻R2的阻值;(3)现有阻值分别为2Ω、10Ω、50Ω、100Ω的四个定值电阻,请选择其中一个定值电阻替换电路中的电阻R2,要求:电压表选择合适的量程后,闭合开关S,能使电压表指针偏离到图乙所示电压的一半.请判断:所提供的四个定值电阻是否符合要求,若有符合,请具体说明是______电阻,并指出电压表所选用的量程;若不符合,请说明理由.参考答案,。

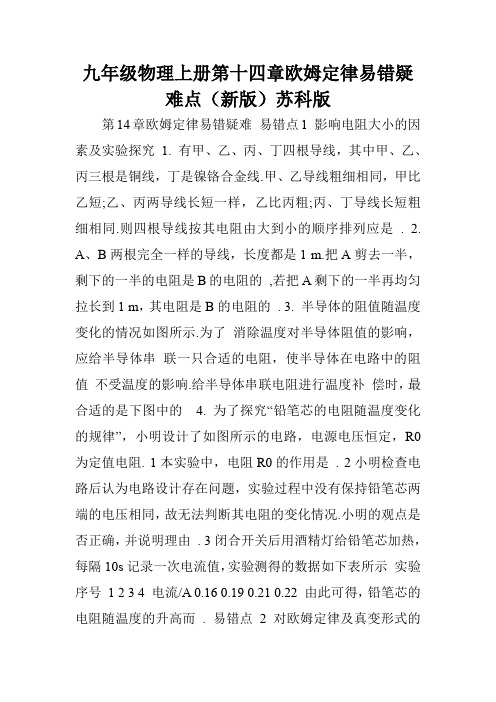

九年级物理上册第十四章欧姆定律易错疑难点(新版)苏科版.doc
九年级物理上册第十四章欧姆定律易错疑难点（新版）苏科版第14章欧姆定律易错疑难易错点1 影响电阻大小的因素及实验探究 1. 有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线.甲、乙导线粗细相同，甲比乙短;乙、丙两导线长短一样，乙比丙粗;丙、丁导线长短粗细相同.则四根导线按其电阻由大到小的顺序排列应是. 2.A、B两根完全一样的导线，长度都是1 m.把A剪去一半，剩下的一半的电阻是B的电阻的,若把A剩下的一半再均匀拉长到1 m，其电阻是B的电阻的. 3. 半导体的阻值随温度变化的情况如图所示.为了消除温度对半导体阻值的影响，应给半导体串联一只合适的电阻，使半导体在电路中的阻值不受温度的影响.给半导体串联电阻进行温度补偿时，最合适的是下图中的 4. 为了探究“铅笔芯的电阻随温度变化的规律”，小明设计了如图所示的电路，电源电压恒定，R0为定值电阻. 1本实验中，电阻R0的作用是. 2小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，故无法判断其电阻的变化情况.小明的观点是否正确，并说明理由. 3闭合开关后用酒精灯给铅笔芯加热，每隔10s记录一次电流值，实验测得的数据如下表所示实验序号1 2 3 4 电流/A 0.16 0.19 0.21 0.22 由此可得，铅笔芯的电阻随温度的升高而. 易错点 2 对欧姆定律及真变形式的理解5. 对一确定的导体，其电阻RU/I所表示的意思是 A.加在导体两端的电压越大，其电阻越大 B.导体中的电流越小，其电阻越大 C.导体的电阻等于导体两端的电压与通过导体的电流之比 D.导体的电阻与电压成正比，与电流成反比6. 如图所示的电路中，开关闭合前将滑片移至a端，闭合开关后电压表的示数为4 V.若将滑片移至中点，则电压表的示数 A.等于2V B.大于2V C.小于2V D.无法确定7. 如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样.开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是易错点 3 伏安法测电阻实验中器材的选择8. 同学们在进行“测量小灯泡电阻”的实验时，实验室提供的器材有电压为6V 的蓄电池、电流表00. 6 A,03 A、电压表03 V ,015 V“50Ω 1 A”和“10Ω 1. 5 A”两种规格的滑动变阻器、额定电压为2. 5 V的小灯泡正常发光时的电阻约为12Ω、开关、导线若干.同学们选用了合适的器材，连接了如图甲所示的电路. 1为了顺利完成实验，紫轩同学在实验中应选用规格为的滑动变阻器，闭合开关前，滑片P应放在填“A”或“B”端. 2紫轩同学在做实验时，分别记下了多组对应的电压表和电流表的示数，绘制出如图乙所示的U-I图像.根据图像信息可知，当加在小灯泡两端的电压为1.5 V时，小灯泡的电阻是Ω. 3紫轩根据图像中的数据计算发现小灯泡两端的电压不同，灯丝的电阻不同.你认为电阻不同的原因可能是. 9. 某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有电源两个电压分别为6 V、4.5 V，滑动变阻器两个分别标有“10Ω3 A”和“20Ω 1 A”的字样，待测电阻Rx阻值约为19Ω，电压表、电流表、开关各一个，导线若干.他选用器材，按图连接电路，且步骤正确.闭合开关，发现电流表的示数为0. 2 A，则1该同学在实验中所选用的电源电压应为V，所选用的滑动变阻器的最大阻值应为Ω. 2当该同学移动滑动变阻器的滑片到中点时，电流表的示数为0. 24 A，此时电压表V的示数为V.他继续移动滑动变阻器的滑片，发现电路中的最大电流为0.3 A，此时电压表V的示数为V，待测电阻Rx的阻值为Ω. 易错点4 串、并联电路中的比例计算10. 如图所示，开关S1闭合，开关S2闭合前后电压表的示数之比为35，则把电阻R1与R2并联在电路中，通过R1、R2的电流之比为. 11. 如图所示的电路中，电源电压不变.开关s闭合后，电压表V1、V2的示数之比为35.断开开关S,把电压表V1换成电流表A1，把电压表V2换成电流表A2，闭合开关S，电流表A1、A2的示数之比为59.下列结果正确的是 A. R1 R2 53 B. R3 R1 13 C. R2 R353 D. R1 R2 R3123 12. 如图所示，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲U乙53.则开关S断开，甲、乙为电流表时，两表的示数之比I甲I乙. 13. 如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2 3，此时灯L1、L2的电阻之比是 A.2 1 B. 1 2 C.3 2 D. 2 3 疑难点1 电流与电压、电阻关系的探究实验 1. 在探究“一定电压下，电流与电阻的关系”时，电路如图所示.电源电压恒为3V，滑动变阻器上标有“15Ω 1 A”字样.在a、b间先后接入不同阻值的定值电阻，闭合开关后，移动滑片P，使电压表示数为1.5 V，读出电流表的示数.当20Ω的电阻接入a、b间时，闭合开关后，无论怎样移动滑片P，电压表示数始终无法达到1.5 V，其原因可能是 A.电源电压3V太高 B.滑动变阻器阻值太小C.20Ω的阻值太小 D.控制的电压1. 5 V太高 2. 小聪所在的实验小组利用如图所示的电路“探究电流与电压、电阻的关系”. 请用笔画线代替导线，将实验电路补充完整.要求滑片P向右移动时电流表的示数变大. 2小聪利用连接好的电路探究“电流与电压的关系”，得到如表所示的数据，分析表中的数据可以得到的结论是. 实验序号电压U/V 电流I/A 1 0.5 0.1 2 1.0 0.2 3 1.5 0.34 2.0 0.4 3为了探究“电流与电阻的关系”，小聪选择了5 Ω、10Ω、15Ω、20Ω 4个定值电阻进行实验，他首先将5Ω的电阻接入电路，闭合开关后，移动滑片，使电压表的示数为2V，并记录了相应的电流值;然后断开开关，将5Ω的电阻换成10Ω电阻，则他接下来需要进行的操作是. 4老师在实验桌上准备了“20Ω 2 A”和“40Ω 1 A”两种规格的滑动变阻器和电压恒为4. 5 V的电池组，为了能够完成3中的4次实验，小聪需要选择规格为“40Ω 1A”的滑动变阻器，选择的理由是. 疑难点2 动态电路的分析与计算 3. 如图所示的电路中，闭合开关后，两灯都能发光，当滑动变阻器的滑片P向右移动时灯丝电阻不变，下列判断不正确的是 A.两灯都变暗，电压表示数变大 B. L1的亮度不变，城变暗 C.灯L1两端电压变化值小于滑动变阻器两端电压的变化值 D.灯L1、L2两端电压变化值之和，等于滑动变阻器两端电压的变化值 4. 如图所示，电源电压恒为4. 5 V，电压表的量程为03V，电流表的量程为00. 6 A，滑动变阻器的规格为“35Ω 1.5 A”，灯泡的额定电流为0. 5 A,电阻为5Ω灯丝电阻不变.闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端的电压不允许超过额定值，则下列说法正确的是 A.当滑动变阻器的滑片向右滑动时，电压表示数变大，灯泡变亮 B.电压表与电流表示数的比值变小C.灯泡两端的最小电压是1.5 V D.滑动变阻器允许的调节范围是435Ω 5. 如图所示的电路中，电源电压不变，当R2处于阻值最大处时，开关S1闭合，开关S2由断开到闭合，电压表的示数将.若S1仍闭合，S2断开，将滑片P向左移动，则电压表和电流表示数的乘积将.填“变大”“变小”或“不变” 6. 如图1所示，已知小灯泡L上标有“6 V 0. 5 A”字样，R0 20Ω，滑动变阻器R的最大阻值为100Ω. 1求小灯泡的电阻设灯丝电阻不随温度变化. 2只闭合S1，移动滑动变阻器滑片P，变阻器两端电压与其连入电路的电阻关系如图2所示.当滑片位于某点a时，电压表示数Ua8V.求此时电流表示数及电源电压. 3已知电压表量程为015 V，在电压表示数不超过量程，小灯泡两端电压不超过规定值的情况下，只闭合S2时，求滑动变阻器连入电路的阻值范围. 疑难点3 特殊法测电阻7. 以下方案中，电源电压均保持不变，R0为阻值已知的定值电阻，滑动变阻器的最大阻值也是R0，那么关于测量未知电阻Rx阻值的方案的描述中，错误的是A.图甲中，先只闭合开关S1，测出Rx两端电压Ux , 再闭合开关S2，测出电源电压U，则 B.图乙中，先闭合开关S1，再将开关S2先后接a和b，电流表的示数分别为Ia、Ib，则C.图丙中，先将滑片移到最右端，闭合开关S，此时RP R0，测出电流I1;再将滑片移到最左端，此时滑动变阻器接入电路中的电阻为零，测出电流I2，则 D.图丁中，先断开所有开关，调节滑动变阻器接入电路中的电阻最大，再只闭合开关S1，调节滑动变阻器到适当位置，测出Rx两端的电压为Ux U1;然后保持滑动变阻器滑片位置不变，断开开关S1、闭合开关S2，调节电阻箱，使其阻值为R1时，电压表的示数为U1,则RxR1 8. 在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻R 串联接入电路，根据电压表的示数可以测出Rx的阻值，这是一种测量大电阻的方法.如图所示的电路中，电压表的内阻RV 20 kΩ，量程为0150 V，分度值为5V，电压U110 V，电压表的示数为50 V. 1求电路中的电流大小. 2求待测电阻Rx的阻值. 3上述电路中，若将Rx换成阻值约为20Ω的小电阻，用这种测量方法能否准确测出它的阻值写出你的判断依据. 疑难点 4 电路故障分析9. 小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图所示.闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如下表所示，则电路中的故障可能是测试点a、f c、d e、f 电压表示数情况有示数无示数有示数 A.开关断路 B.开关短路C.滑动变阻器断路 D.灯泡断路10. 如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是 A.灯L1短路 B.灯L2短路C.灯L1断路 D.灯L2断路11. 如图所示的电路中，电源电压不变，当开关S闭合时电路正常工作.一段时间后，电流表A 的示数变大.已知电路中除电阻R1或R2可能发生故障外，其余均完好. 1电路发生的故障可能是请将可能的情况填写完整. 2小王用一个完好且阻值小于R2的电阻R′替换R2，重新闭合开关后，若电流表示数与发生故障时相比，则R1是完好的;若电流表示数与发生故障时相比，则R2是完好的.填“变小”“不变”或“变大” 疑难点 5 根据图像分析计算12. 如图甲所示的电路中，R为滑动变阻器，R0为定值电阻，电源电压保持不变，改变R的滑片位置，电压表示数随电流变化的图像如图乙所示.根据以上条件可知，R0的阻值为Ω，电源电压为V. 13. 现有两个热敏电阻R1、R2和一个定值电阻R0 , R1的阻值会因通过的电流增大导致温度升高而增大，R2的阻值会因通过的电流增大导致温度升高而减小，R0的阻值不变，通过它们的电流随其两端电压的变化曲线如图甲所示.实验过程中，小明将R2和R0两个电阻连接在如图乙所示的电路中时，闭合开关后，电流表的示数为0. 4 A，由此可知，电源电压为V. 14. 如图甲所示，某工厂要研发一种新型材料，要求对该材料承受的撞击力进行测试.在测试时将材料样品不计质量平放在压力传感器上，闭合开关S，由静止自由释放重物，经撞击后样品材料仍完好无损.从重物开始下落到撞击样品的过程中，电流表的示数I随时间t变化的图像如图乙所示，压力传感器的电阻R随压力F变化的图像如图丙所示.电源电压U24 V，定值电阻R010Ω.求1在重物下落的过程中，压力传感器的电阻是多少; 2在撞击过程中，样品受到的最大撞击力是多少. 参考答案易错1. 丁、丙、乙、甲 2. 2倍 3. D 4. 1保护电路2不正确，因为电路中电源电压及定值电阻R0不变，若电流表示数变大，则电路中的总电阻变小，说明铅笔芯的电阻变小;否则说明铅笔芯的电阻变大3减小5．C 6. B 7. D 8. 1“50Ω 1 A” A 210 3灯丝的电阻随温度的升高而增大9．16 10 24.8 6 20 10．23 11. B 12.25 13. B 疑难1. AB 2. 1如图所示. 2电阻不变时，导体中的电流与它两端的电压成正比3将滑片移至最大阻值处，闭合开关，调节滑动变阻器，使电压表的示数为2V，并记录电流表相应的示数4当R 20Ω时，所需滑动变阻器的阻值为25Ω，故应选择规格为“40Ω 1A”的滑动变阻器3. B 4. C 5. 变大变大6. 1由欧姆定律可得，小灯泡的电阻. 2只闭合S1, R0与R串联，由图2可知，当电压表示数Ua8V时，R16Ω 因串联电路中各处的电流相等，故电路中的电流电路中的总电阻为R总R0R20Ω16Ω 36Ω 由欧姆定律可得，电源电压UIR总0.5 A36Ω18 V. 3只闭合S2时，小灯泡L与滑动变阻器串联，由题可知，电路中的最大电流I最大IL0.5 A 由欧姆定律得，此时电路中的总电阻最小，为则滑动变阻器接入电路中的最小阻值R最小R总最小-RL36Ω-12Ω24Ω 因电压表的最大示数为15V，则滑动变阻器两端电压最大为15V，此时小灯泡两端的电压最小，为UL U-UR最大18 V-15 V3 V 则通过小灯泡的最小电流由欧姆定律可得，滑动变阻器接入电路中的最大阻值综上可知，滑动变阻器连入电路的阻值范围是2460Ω. 7. C 8 . 1电压表与待测电阻串联，因为串联电路中各处的电流相等，所以根据欧姆定律可得，电路中的电流为. 2因为串联电路中总电压等于各分电压之和，所以电阻Rx两端的电压为UxU-UV110 V-50 V60 V，待测电阻Rx 的阻值为. 3若将Rx换成阻值约为20Ω的小电阻，因为串联电路中总电阻等于各分电阻之和，所以电路中的电流，电压表的示数.因为电压表的分度值为5V，所以读数时109.89 V 一般会读成110 V，待测电阻可以忽略不计，故用这种测量方法不能准确测出它的阻值. 9. C 10. D 11. 1R1短路或R2短路2变小变大12. 1 10 13. 7 14. 1由图乙可知，重物未撞击传感器时，电路中的电流I0.2 A 根据欧姆定律可知，定值电阻R0两端的电压为U0IR00. 2 A10Ω2V 压力传感器两端的电压为UNU-U024 V-2V22 V 压力传感器的电阻为. 2由图丙可知，撞击力最大时，压力传感器的电阻最小，此时电路中的电流最大，又由图乙可知，最大的电流为Im1.2 A 根据欧姆定律可知，电源电压为UImR0R 则压力传感器的电阻最小为由图丙可知，样品受到的最大撞击力为F600 N.。
九年级物理欧姆定律易错题(Word版 含答案)
九年级物理欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．导线不能交叉（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________填字母．A.电阻断路电流表坏了滑动变阻器短路电阻短路（4）排除电路故障后进行实验．实验中，当把的电阻换成的电阻后，应把变阻器滑片向___填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________【答案】断开右A右伏特表保证电压表的示数不变“50Ω 1A”电压一定时，电流跟电阻成反比【解析】【详解】(1)因为当5Ω的电阻接入电路时，电压表的量程是0-3V，所以电路电流最大为U=0.6A，故电流表量程选0.6A,则根据电路图,连接实物电路,如图所示:IR(2)连线时，开关必须断开，滑动变阻器必须移到最右端，以保护电路；（3））连接好电路，闭合开关，发现电流表没有示数，说明电路中没有电流，移动滑动变阻器的滑片，电压表示数始终接近电源电压．说明电路中有断路现象，造成这一现象的原因可能是电阻断路了；（4）除电路故障后进行实验．实验中，当把5Ω的电阻换成10Ω的电阻后，接入电路的电阻变大，电流变小，滑动变阻器两端的电压变小，固定电阻两端电压变大，为了保持固定电阻两端的电压不变，应把变阻器滑片向右滑动，增大滑动变阻器两端电压，同时眼睛盯住电压表，以保持电压表示数不变；（5）应选择的滑动变阻器规格是“50Ω 1A”，电压一定时，电流跟电阻成反比．【点睛】(1)根据电路图连接实物，注意导线不要交叉和电表量程选择适当；(2)电路连接时都要断开开关；(3)连好电路闭合开关，发现电压表有示数，电流表无示数则故障可能是电阻发生断路；(4)根据串分压的知识，先判断出改接后电压表的示数变化，然后判断滑片的移动方向；3．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
【物理】中考物理易错题专题三欧姆定律(含解析)及解析
【物理】中考物理易错题专题三欧姆定律(含解析)及解析一、欧姆定律选择题1．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。
当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A. R x=B. R x=C. R x= R0D. R x= R0【答案】D【解析】【解答】由电路图可知,当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流,则I0＝I1；当闭合开关S1和S2时,R0与Rx并联,电流表测干路电流,即I＝I2，因并联电路中各支路独立工作、互不影响，所以,通过R0的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：Ix＝I−I0＝I2−I1，因并联电路中各支路两端的电压相等，所以,由I＝UR可得，电源的电压：U＝I x R x＝I0R0,即（I2−I1）R x＝I1R0，解得：R x＝. R。
故答案为：D。
【分析】当只闭合开关S1时，电路为R0的简单电路，电流表测电路中的电流；当闭合开关S1和S2时，R0与R x并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R0的电流不变，根据并联电路的电流特点求出通过R x的电流，根据并联电路的电压特点和欧姆定律得出等式即可R x的阻值.2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
九年级物理欧姆定律易错知识点总结
(每日一练)九年级物理欧姆定律易错知识点总结单选题1、测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后A．电路可测量的最高温度为50℃B．温度表的0℃应标在电压表零刻度处C．若增大U，电路可测量的最高温度将增大D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大答案：D解析：A．由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为3V，此时电路电流为I=U−U tR=6V−3V40Ω=340AR t=U tI=3V×403A=40Ω根据图2数据可知，此时可测量的最高温度为30℃，故A不符合题意；B．温度表为0℃时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故B 不符合题意；C．若增大电源电压U，电压表的量程仍为0﹣3V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律I=UR知电路的电流增大，热敏电阻的阻值R t的阻值减小，电路可测量的最高温度减小，故C错误；D．若U增大3V，R增大45Ω，热敏电阻Rt的两端电压允许最大值为3V，此时电路电流为I′=U′−U tR′=9V−3V85Ω=685A则热敏电阻Rt的阻值为R t′=U tI=3V×856A=42.5Ω热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故D符合题意。
故选D。
2、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④答案：D解析：由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的电压保持不变，电流表A测量干路中的电流，若①电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变大；若②电流表A1接在a点，电流表A1测定值电阻的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，由于定值电阻阻值不变，所以电流表A1的示数不变，电流表A1和A的示数的比值变小；若③电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表A的示数变小，电流表A1的示数变小，且两个电流表示数减小量相同，设减小量为I0，由数学知识可得I1−I0 I−I0＜I1I即电流表A1和A的示数的比值变小；若④电流表A1接在b点，电流表A1测滑动变阻器的电流，滑片P向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表A的示数变大，电流表A1的示数变大，且两个电流表示数增大量相同，设减小量为I2，由数学知识可得I1+I2 I+I2＞I1I即电流表A1和A的示数的比值变大；综上可知，操作中能使电流表A1和A的示数的比值变大是①和④。
精选中考物理易错题专题复习欧姆定律及答案解析
一、初中物理欧姆定律的实际应用问题1．右图是电阻甲和乙的I U -图像，小明对图像信息做出的判断，正确的是 （ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V 时，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．将甲和乙并联，若电压为1V ，则它们的干路电流为0.4A【答案】C【解析】【分析】【详解】A ． 由I -U 图象可知，A.当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误．B ． 当乙两端电压为2.5V 时，通过乙的电流为0.5A ，所以此时乙的阻值为2.5V 50.5AU R I ===Ω 故B 错误． C ． 将甲和乙串联，若电流为0.3A ，则它们两端的电压：U =U 甲+U 乙=1.5V+0.5V=2 V ，故C 正确为答案．D ．将甲和乙并联，若电压为1V ，则它们的干路电流：I =I 甲+I 乙=0.2A+0.4A=0.6A ，故D 错误．2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。
下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。
精选备战中考物理易错题专题复习欧姆定律问题附答案
一、初中物理欧姆定律问题1．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V【答案】D【解析】【分析】【详解】已知甲、乙两灯的额定电压均为6V，由图可以看出：甲灯的额定电流为1A，乙灯的额定电流为0.5A．两灯串联后通过两灯的电流相等，要使其中一个灯泡正常发光，并保证电路安全，正常发光的应是额定电流较小的乙灯，所以电路的工作电流I=0.5A。
由图可知U甲=2V，U乙=6V，则电源电压U=U甲+U乙=2V+6V=8V。
答案为D．选项A、B、C不符合题意．2．如图，电源电压不变，电路元件及导线均完好，R1、R2为定值电阻，R为滑动变阻器。
下列分析正确的是（）A．只闭合S1时，电流表、电压表均有示数B．只闭合S3时，滑片右移，电压表示数变化量与电流表示数变化量的比值不变C．闭合S1、S2、S3，滑片右移，电压表示数变大，电流表示数变小D ．闭合S 1、S 3，滑片右移，电压表示数变大，电流表示数变小【答案】ABD【解析】【分析】(1)只闭合S 1时，电路为R 2的简单电路，电压表测电源电压，电流表测电路中的电流；(2)只闭合S 3时，R 1与R 串联，电压表测R 两端的电压，电流表测电路中的电流，根据串联电路特点和欧姆定律判断两表变化量比值的变化；(3)同时闭合S 1、S 2、S 3时，R 2与R 并联，电压表测电源电压，电流表测干路中的电流，根据并联电路中各支路独立工作、互不影响可知通过R 2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过滑动变阻器通过的电流，利用并联电路的电流特点可知干路电流的变化；(4)同时闭合S 1、S 3时，R 1与R 串联后再与R 2并联，电压表测R 两端的电压，电流表测干路电流，根据滑片的移动可知接入电路中电阻的变化，由串联电路的电压特点确定电压表示数的变化，根据并联电路的电流特点确定电流表示数的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【初三必备】欧姆定律的易错易混专题讲解+专题训练，你不需要吗？电流、电流和电阻的关系导体和绝缘体导体:对电流的阻碍作用很小,容易导电的物体,叫做导体.如各种金属、人体、大地、石墨、酸碱盐的水溶液等都是很好的导体.绝缘体:对电流的阻碍作用很大,不容易导电的物体叫做绝缘体.玻璃、橡胶、陶瓷、塑料等都是良好的绝缘体.导体和绝缘体之间没有绝对的界限,只是导电能力的强弱不同.有些绝缘体在一定的条件下也会成为导体,比如玻璃熔化后也可以导电.好的导体和绝缘体都是重要的电工材料.影响电阻的大小的因素导体电阻的大小跟导体的材料、长度、横截面积和导体的温度有关.电阻是表示导体对电流阻碍作用的一个物理量,它是导体本身的一种性质.一个导体,它的长度、横截面积、材料和温度确定时,它的电阻是一定的,不管这个导体是否连入电路,是否有电流通过,也不管它两端的电压是否改变,导体对电流的阻碍作用(即电阻)总是客观存在的.无电流通过时,这种阻碍作用仅仅是没有体现出来而已.串、并联电路的总电阻(1)两个电阻串联,其中一个电阻增大,总电阻增大;两个电阻并联,其中一个电阻增大,总电阻增大.正确的说法应是两个电阻不论是串联还是并联,其中一个电阻增大,总电阻都增大.两个电阻串联,由公式R=R1+R2易知总电阻增大;两个电阻并联,由公式当R1增大时,减小,分母减小,分数值R增大;同理当R2增大时,R也增大.(2)“几个电阻并联起来,总电阻比任何一个电阻都小”和“几个电阻并联,其中一个电阻增大,总电阻增大”.前者指电阻并联得越多,总电阻就越小;后者指并联起来的电阻,若其中一个电阻增大,总电阻增大.名师点拨一、“伏安法”测电阻实验中常见故障的排除法:伏安法测电阻的原理如下图所示.故障一:闭合开关,灯泡不亮,示数是零,电压表示数很大.分析原因:电压表直接接在了电源两极上,小灯泡开路.排除方法:更换好的小灯泡或检查灯泡与底座是否接触良好.故障二:闭合开关后发现小灯泡不亮,都没有示数.分析原因:电路中除小灯泡外的某处接触不良或同时小灯泡的灯丝断了.排除方法:将连接各个电路元件的接线处重新连接,若同时小灯泡的灯丝断了则更换好的小灯泡.故障三:闭合开关S,发现小灯泡不亮,同时电流表和电压表有示数,但非常小.分析原因:电流表和电压表有示数说明电路是通路,小灯泡不亮,是因为加在小灯泡两端的电压太小,导致通过小灯泡的电流太小而不亮,可能是电源电压太低或滑动变阻器接入电路中的阻值过大.排除方法:可以适当提高电源电压或将滑动变阻器接入电路中的阻值调小.故障四:闭合开关S后,小灯泡亮,发现电流表和电压表的指针向左偏转.分析原因:指针向左偏转说明电流表和电压表的正负接线柱接反了.排除方法:将电流表和电压表的正负接线柱对调即可.故障五:连接好实验电路后,闭合开关并移动滑动变阻器的滑片,发现小灯泡变亮,电流表示数变大时,电压表示数反而变小;小灯泡变暗,电流表示数变小时,电压表示数反而变大.分析原因:电路是通路,但是小灯泡变亮,电流表示数变大时,电压表示数反而变小,是由于电压表并联在滑动变阻器两端.排除方法:只要将电压表改接到小灯泡的两端即可.故障六:将实验电路连接好后,闭合开关S,发现小灯泡特别亮,并且无论怎样移动变阻器滑片,灯泡亮度不变.分析原因:滑动变阻器接线有误.排除方法:将滑动变阻器一个接线柱接法纠正即可.二、解析“欧姆定律”:欧姆定律是电学中的基本定律和核心内容,是贯穿整个电学的主线,下面我们从以下几个方面进行深入分析.1. 要理解欧姆定律的内容(1)欧姆定律中的关于成正比、成反比的结论是有条件的.如果说导体中的电流与导体两端的电压成正比,条件就是对于同一个电阻,也就是说在电阻不变的情况下;如果说导体中的电流与导体的电阻成反比,条件就是导体两端的电压不变.(2)注意顺序,不能反过来说,电阻一定时,电压跟电流成正比.这里存在一个逻辑关系,电压是原因,电流是结果.是因为导体两端加了电压,导体中才有电流,不是因为导体中通了电流才有了电压,因果关系不能颠倒.同样也不能说导体的电阻与通过它的电流成反比.我们知道,电阻是导体本身的一种性质,即使导体中不通电流,它的电阻也不会改变,更不会因为导体中电流的增大或减小而使它的电阻发生改变.2. 要知道欧姆定律的公式和单位欧姆定律的表达式可变形为U=IR和但这三个式子是有区别的.(1) 是欧姆定律的表达式,它反映了通过导体的电流的大小跟导体两端所加的电压这个外部原因和导体本身的电阻这个内部原因之间的因果关系.(2)U=IR,当电流一定时,导体两端的电压跟它的电阻成正比.不能说成导体的电阻一定时导体两端的电压与通过的电流成正比,因为电压是形成电流的原因.电压的大小由电源决定,跟I、R无关,此式在计算比值时成立,不存在任何物理意义.(3) 此公式也是一个量变式,不存在任何物理意义.不能误认为导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比.公式中的I、U、R都要用国际单位,即电流的单位为安培,符号A;电压的单位为伏特,符号V;电阻的单位为欧姆,符号Ω,且有3. 要明白定律的适用范围(1)定律只适用于金属导电和液体导电,对于气体、半导体导电一般不适用.(2)定律只适用于纯电阻电路.如:电路中只接有电阻器、电热器、白炽灯等用电器的电路.对于非纯电阻电路,如:电动机电路、日光灯电路等,则不能直接应用.4. 要理解欧姆定律的注意事项(1)物理量的同一性.叙述欧姆定律时,在两个“跟”字后面都强调了“这段导体”四个字,它是指对电路中同一导体或同一电路而言.所以在运用欧姆定律等进行计算时,必须注意同一性,即I、R、U必须是同一导体或同一段电路中的物理量.在表示I、U、R时,注意脚标的一一对应.(2)物理量的同时性.由于电路的连接方式发生改变,开关的断开或闭合,或滑动变阻器滑片的左右移动都可能使电路中总电阻发生变化,从而可能引起电路中电流和各部分电阻两端的电压发生变化.因此,必须注意在同一时刻、同一过程中的电压、电阻与电流的相互对应,不可将前后过程的I、R、U随意混用.提分策略【趋势总览】从近三年的各地中考来看,对本部分的考查呈现如下趋势:1. 欧姆定律是电学部分的重要知识点,是一套中考题中的必考知识,融电流、电压和电阻等问题于一体,综合考查电学部分的基础知识,题型多样.2. 主要考查知识点有滑动变阻器的使用、欧姆定律的应用,实验题包括探究影响电阻大小的因素,探究电流与电压、电阻的关系以及伏安法测电阻.3. 利用一只电压表(或一只电流表、或在电表某一量程损坏的情况下)测量电阻的考题越来越多,是近几年中考的热点.2015年的中考命题热点:欧姆定律内容的理解、实验探究、计算应用.【锦囊妙计】1. 正确使用滑动变阻器(1)要了解所使用滑动变阻器的阻值范围和允许通过的最大电流,如一个变阻器标有“20Ω2A”字样,表示此滑动变阻器的最大阻值是20Ω,允许通过的最大电流是2A,使用时要根据需要对滑动变阻器进行选择,不能使电流超过滑动变阻器允许通过的最大电流值.(2)将滑动变阻器连入电路时应采用“一上一下”的接法,才能起到改变电路中电阻的目的.若同时使用上面两个接线柱,则滑动变阻器连入电路的阻值为零,同时只使用下面两个接线柱,滑动变阻器连入电路的阻值最大.(3)滑动变阻器要与被控电路串联;为了保护电路,闭合开关前,应将滑片滑至连入电路的阻值最大的位置.2. 理解欧姆定律(1)正确理解的物理意义.导体中电流的大小取决于该导体两端电压与导体的电阻,跟导体两端的电压成正比,跟导体的电阻成反比.电压是产生电流的原因,导体两端没有电压,无论电阻多大,导体中也没有电流.(2)变形公式U=IR和的意义.U=IR是电压的计算公式,已知导体的电阻R和通过导体的电流I时,就可以计算出导体两端的电压U. 表示,导体的电阻等于该导体两端的电压与通过该导体电流的比值.但不能理解为“导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比”,因为导体的电阻是导体本身的一种属性,只与导体的材料、长度、横截面积等因素有关,与导体两端的电压和通过的电流无关.(3)理解I、U、R的同一性和同时性.欧姆定律的公式及其变形公式中的三个量:I、U、R,这三个量必须是针对同一导体或同一段电路(同一性)在同一时刻(同时性)的电流、电压和电阻.如果三个量中,有的量变化了,一定要分清变化前和变化后,再应用欧姆定律.(4)根据欧姆定律和串、并联电路特点按照下列思路分析解题:①在分析电路的特点时,若无特殊说明,电源电压不变,导体或用电器的电阻不变,导线和电流表的电阻为零,电压表视为开路;②认真审题,分析电路的连接方式(串联或并联),必要时作出等效电路图,分析各已知量和未知量之间的关系,挖掘题中的隐含条件等;③运用欧姆定律和串、并联电路的特点等规律求解.3. 串联分压与并联分流5. 几种电表测电阻的方法:如果只有一只电压表(或电流表),允许选用一些其他器材,如何利用伏安法间接测量出未知电阻?(1)如果仅有一只电压表,需要一只已知阻值的定值电阻或滑动变阻器.可根据串联电路中电流处处相等的特点,将已知阻值的定值电阻与待测电阻串联在电路中.专项训练一、选择题1.如左下图所示是小明设计的一个简易电子身高测量仪的原理图.以下说法中正确的是( ).A. 电路中的R是没有作用的B. 身高表相当于一个电压表C. 当被测者越高时,身高表示数越小D. 当被测者越高时,身高表示数越大2.如右上图所示的电路中,电源两端的电压保持不变,电阻R2与R3的阻值均为10Ω.闭合开关S,电流表A1和A2的示数之比为3∶2.若把电流表A1和A2分别换成电压表V1和V2后,电压表V1的示数为U1,电压表V2的示数为U2.则下列选项正确的是( ).A. U1∶U2=3∶4B. R1=5ΩC. R1=20ΩD. U1∶U2=3∶23.如左下图的电路中,灯L标有“3V 1.5W”、滑动变阻器R上标有“50Ω1A”的字样,电压表量程为0~3V,电流表的量程为0~0.6A,电源电压恒为4.5V.为了保证电路中各元件安全工作,下列说法正确的是(设灯丝的电阻保持不变)( ).A. 通过电路中的最大电流为0.6AB. 通过电路中的最小电流为0.25AC. 变阻器允许接入电路的最小阻值为4ΩD. 变阻器允许接入电路的最大阻值为10Ω4.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如右上图所示电路.光敏电阻的阻值随光照强度的增大而减小.闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况应该是( ).A. A表和V表示数均变小B. A表示数变小,V表示数变大C. A表示数变大,V表示数变小D. A表和V表示数均变大二、填空题5.如左下图所示,电源电压保持不变,当开关S接a时,电流表A2上的示数与A1上的示数之比为5∶3,当开关S接b时,电流表A2上的示数与A1上的示数之比为3∶2,则电阻R2与R3阻值之比为_____6.如右上图所示,电路中R1的阻值为6Ω,闭合开关S,电流表A1的示数为1.2A,电流表A2的示数为0.3A.则R2的阻值是_____Ω.7. “高晓松酒驾案”后,充分说明:驾车既害自己,也害他人,各地公安交警利用酒精测试仪对驾驶员是否酒驾进行严格检查.如图是它的原理图,图中酒精传感器的电阻Rm的倒数与酒精气体的浓度成正比.使用前要通过调节变阻器R0对酒精测试仪进行调零,即让图中A的示数回到某一较小值,此时变阻器R0的滑片应向_____(填“右”或“左”)边滑动,调好零后对驾驶员进行测试,当驾驶员吹出的气体酒精浓度增大时,A的示数______(填“变大”“变小”或“不变”).除了用A表反映酒精气体的浓度外,V1、V2两表中酒精气体的浓度增大,示数也要变大的表是______,此测试仪的电池长久使用导致电压降低时会被误认为是驾驶员吹出气体的酒精浓度______(填“升高”或“降低”).三、实验与简答题8.用图甲所示的电路探究“电压一定时,通过导体的电流与电阻的关系”,已知电源电压恒为4V,实验用到的定值电阻R分别是5Ω、10Ω、15Ω、20Ω、25Ω.(1)根据电路图甲,将乙图中实物电路连接完整(导线不能交叉).(2)闭合开关前,将滑动变阻器滑片移至_____(填“A”或“B”)端.将5Ω的电阻接入电路,闭合开关,调节滑动变阻器的滑片,直到电压表示数为2.5V,记下电流表示数.(3)换用不同的电阻,调节滑动变阻器的滑片,使电压表示数为____V,记下电流表的示数.(4)经多次实验,得到如图丙所示的电流I随电阻R变化的图像,由图像可得出:电压一定时,______.(5)为了让提供的电阻都能用到,滑动变阻器的最大阻值应不小于______Ω.四、计算题10.在图甲所示的电路中,电源电压保持6V不变,R1的阻值为10Ω.闭合电键S,电压表的示数如图乙所示.(1)求通过电阻R1的电流;(2)求电阻R2的阻值;(3)现有阻值分别为2Ω、10Ω、50Ω、100Ω的四个定值电阻,请选择其中一个定值电阻替换电路中的电阻R2,要求:电压表选择合适的量程后,闭合开关S,能使电压表指针偏离到图乙所示电压的一半.请判断:所提供的四个定值电阻是否符合要求,若有符合,请具体说明是______电阻,并指出电压表所选用的量程;若不符合,请说明理由.参考答案。
