XX水库施工技术要求

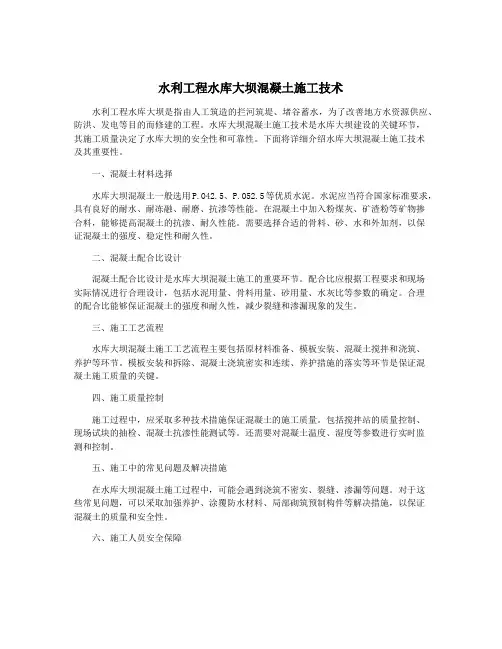

水利工程水库大坝混凝土施工技术
水利工程水库大坝混凝土施工技术水利工程水库大坝是指由人工筑造的拦河筑堤、堵谷蓄水，为了改善地方水资源供应、防洪、发电等目的而修建的工程。
水库大坝混凝土施工技术是水库大坝建设的关键环节，其施工质量决定了水库大坝的安全性和可靠性。
下面将详细介绍水库大坝混凝土施工技术及其重要性。
一、混凝土材料选择水库大坝混凝土一般选用P.O42.5、P.O52.5等优质水泥。
水泥应当符合国家标准要求，具有良好的耐水、耐冻融、耐磨、抗渗等性能。
在混凝土中加入粉煤灰、矿渣粉等矿物掺合料，能够提高混凝土的抗渗、耐久性能。
需要选择合适的骨料、砂、水和外加剂，以保证混凝土的强度、稳定性和耐久性。
二、混凝土配合比设计混凝土配合比设计是水库大坝混凝土施工的重要环节。
配合比应根据工程要求和现场实际情况进行合理设计，包括水泥用量、骨料用量、砂用量、水灰比等参数的确定。
合理的配合比能够保证混凝土的强度和耐久性，减少裂缝和渗漏现象的发生。
三、施工工艺流程水库大坝混凝土施工工艺流程主要包括原材料准备、模板安装、混凝土搅拌和浇筑、养护等环节。
模板安装和拆除、混凝土浇筑密实和连续、养护措施的落实等环节是保证混凝土施工质量的关键。
四、施工质量控制施工过程中，应采取多种技术措施保证混凝土的施工质量。
包括搅拌站的质量控制、现场试块的抽检、混凝土抗渗性能测试等。
还需要对混凝土温度、湿度等参数进行实时监测和控制。
五、施工中的常见问题及解决措施在水库大坝混凝土施工过程中，可能会遇到浇筑不密实、裂缝、渗漏等问题。
对于这些常见问题，可以采取加强养护、涂覆防水材料、局部砌筑预制构件等解决措施，以保证混凝土的质量和安全性。
六、施工人员安全保障水库大坝混凝土施工是一项高风险的工程，施工人员安全问题尤为重要。
在施工过程中，需要严格遵守安全操作规程，采取有效的防护措施，加强施工人员的安全教育和培训，以确保施工人员的人身安全。
水库大坝混凝土施工技术的关键在于材料选择、配合比设计、工艺流程、质量控制等多个环节。

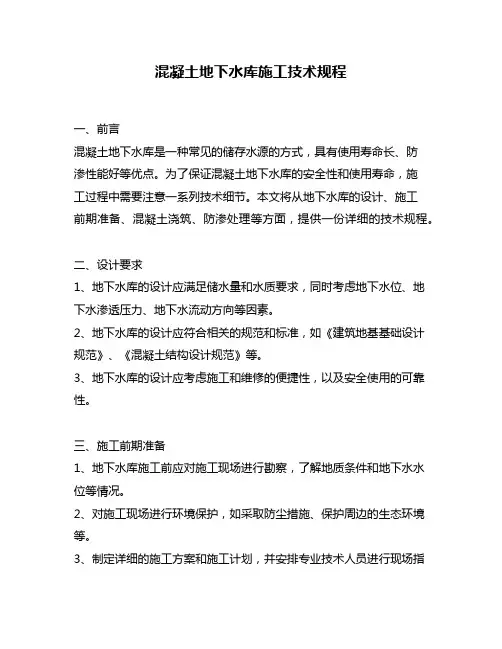

混凝土地下水库施工技术规程
混凝土地下水库施工技术规程一、前言混凝土地下水库是一种常见的储存水源的方式，具有使用寿命长、防渗性能好等优点。
为了保证混凝土地下水库的安全性和使用寿命，施工过程中需要注意一系列技术细节。
本文将从地下水库的设计、施工前期准备、混凝土浇筑、防渗处理等方面，提供一份详细的技术规程。
二、设计要求1、地下水库的设计应满足储水量和水质要求，同时考虑地下水位、地下水渗透压力、地下水流动方向等因素。
2、地下水库的设计应符合相关的规范和标准，如《建筑地基基础设计规范》、《混凝土结构设计规范》等。
3、地下水库的设计应考虑施工和维修的便捷性，以及安全使用的可靠性。
三、施工前期准备1、地下水库施工前应对施工现场进行勘察，了解地质条件和地下水水位等情况。
2、对施工现场进行环境保护，如采取防尘措施、保护周边的生态环境等。
3、制定详细的施工方案和施工计划，并安排专业技术人员进行现场指导和检查。
4、对施工用水进行处理，保证施工用水的水质符合要求。
四、混凝土浇筑1、混凝土浇筑前应进行模板检查和调整，确保模板的尺寸和表面平整度符合要求。
2、混凝土浇筑前应对模板进行防水处理，以防止混凝土与模板粘合。
3、混凝土应按设计要求进行配合，确保混凝土的强度、密实度和耐久性等性能符合要求。
4、混凝土浇筑应控制施工温度和湿度，以保证混凝土的质量和强度。
5、混凝土浇筑应采取分层浇筑和震捣措施，以保证混凝土的均匀性和密实性。
五、防渗处理1、地下水库的防渗处理应满足相关的规范和标准，如《建筑结构防水技术规范》等。
2、防渗处理应采用多种方式，如混凝土外表面涂防水涂料、内部加装防水层等，以确保地下水库的防渗性能。
3、防渗层的材料应符合相关的规范和标准，如防水卷材、喷涂材料等。
4、防渗层的施工应采取专业技术人员进行现场指导和检查，以确保施工质量和防渗效果。
六、施工安全1、施工现场应设置专门的安全保护措施，如围挡、安全网、安全带等。
2、施工人员应掌握相关的安全知识和技能，如高处作业、电气作业、机械作业等。

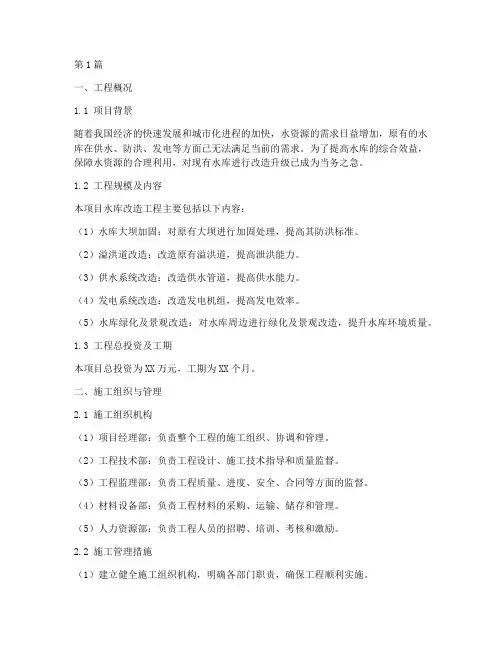

水库改造工程施工方案范本(3篇)
第1篇一、工程概况1.1 项目背景随着我国经济的快速发展和城市化进程的加快，水资源的需求日益增加，原有的水库在供水、防洪、发电等方面已无法满足当前的需求。
为了提高水库的综合效益，保障水资源的合理利用，对现有水库进行改造升级已成为当务之急。
1.2 工程规模及内容本项目水库改造工程主要包括以下内容：（1）水库大坝加固：对原有大坝进行加固处理，提高其防洪标准。
（2）溢洪道改造：改造原有溢洪道，提高泄洪能力。
（3）供水系统改造：改造供水管道，提高供水能力。
（4）发电系统改造：改造发电机组，提高发电效率。
（5）水库绿化及景观改造：对水库周边进行绿化及景观改造，提升水库环境质量。
1.3 工程总投资及工期本项目总投资为XX万元，工期为XX个月。
二、施工组织与管理2.1 施工组织机构（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）工程技术部：负责工程设计、施工技术指导和质量监督。
（3）工程监理部：负责工程质量、进度、安全、合同等方面的监督。
（4）材料设备部：负责工程材料的采购、运输、储存和管理。
（5）人力资源部：负责工程人员的招聘、培训、考核和激励。
2.2 施工管理措施（1）建立健全施工组织机构，明确各部门职责，确保工程顺利实施。
（2）加强施工人员培训，提高施工队伍素质。
（3）严格执行施工规范和操作规程，确保工程质量。
（4）加强工程进度、质量和安全的管理，确保工程按时、按质、按安全完成。
（5）加强工程合同管理，确保合同履行。
三、施工方案3.1 大坝加固施工方案（1）施工方法：采用锚杆锚固、钢筋网喷浆、混凝土重力坝加固等方法。
（2）施工顺序：先进行锚杆锚固，然后进行钢筋网喷浆，最后进行混凝土重力坝加固。
（3）施工工艺：先钻孔，然后锚杆锚固，接着铺设钢筋网，最后进行混凝土浇筑。
3.2 溢洪道改造施工方案（1）施工方法：采用扩挖、新建溢洪道等方法。
（2）施工顺序：先进行溢洪道扩挖，然后进行新建溢洪道施工。

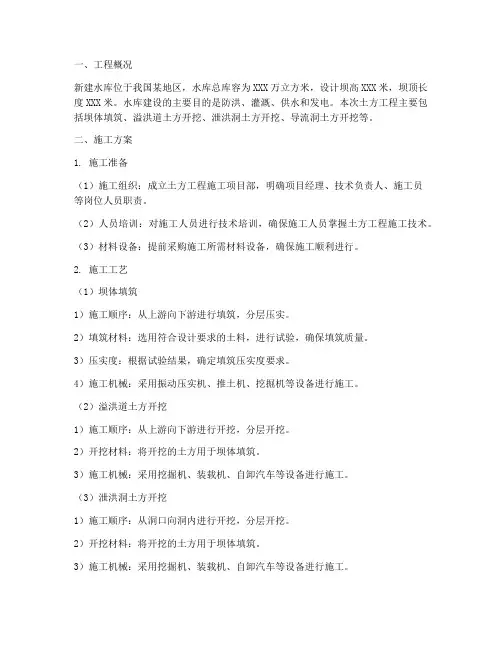

新建水库土方工程施工方案
一、工程概况新建水库位于我国某地区，水库总库容为XXX万立方米，设计坝高XXX米，坝顶长度XXX米。
水库建设的主要目的是防洪、灌溉、供水和发电。
本次土方工程主要包括坝体填筑、溢洪道土方开挖、泄洪洞土方开挖、导流洞土方开挖等。
二、施工方案1. 施工准备（1）施工组织：成立土方工程施工项目部，明确项目经理、技术负责人、施工员等岗位人员职责。
（2）人员培训：对施工人员进行技术培训，确保施工人员掌握土方工程施工技术。
（3）材料设备：提前采购施工所需材料设备，确保施工顺利进行。
2. 施工工艺（1）坝体填筑1）施工顺序：从上游向下游进行填筑，分层压实。
2）填筑材料：选用符合设计要求的土料，进行试验，确保填筑质量。
3）压实度：根据试验结果，确定填筑压实度要求。
4）施工机械：采用振动压实机、推土机、挖掘机等设备进行施工。
（2）溢洪道土方开挖1）施工顺序：从上游向下游进行开挖，分层开挖。
2）开挖材料：将开挖的土方用于坝体填筑。
3）施工机械：采用挖掘机、装载机、自卸汽车等设备进行施工。
（3）泄洪洞土方开挖1）施工顺序：从洞口向洞内进行开挖，分层开挖。
2）开挖材料：将开挖的土方用于坝体填筑。
3）施工机械：采用挖掘机、装载机、自卸汽车等设备进行施工。
（4）导流洞土方开挖1）施工顺序：从洞口向洞内进行开挖，分层开挖。
2）开挖材料：将开挖的土方用于坝体填筑。
3）施工机械：采用挖掘机、装载机、自卸汽车等设备进行施工。
3. 施工质量控制（1）严格控制填筑材料的选用，确保填筑质量。
（2）加强施工过程中的质量检查，确保填筑压实度达到设计要求。
（3）严格执行施工规范，确保施工安全。
（4）对施工过程中发现的问题及时进行处理，确保工程顺利进行。
三、施工进度安排1. 施工准备阶段：1个月2. 坝体填筑阶段：3个月3. 溢洪道、泄洪洞、导流洞土方开挖阶段：2个月4. 工程验收阶段：1个月总计：7个月四、施工安全措施1. 严格执行安全生产法规，加强施工人员安全教育培训。

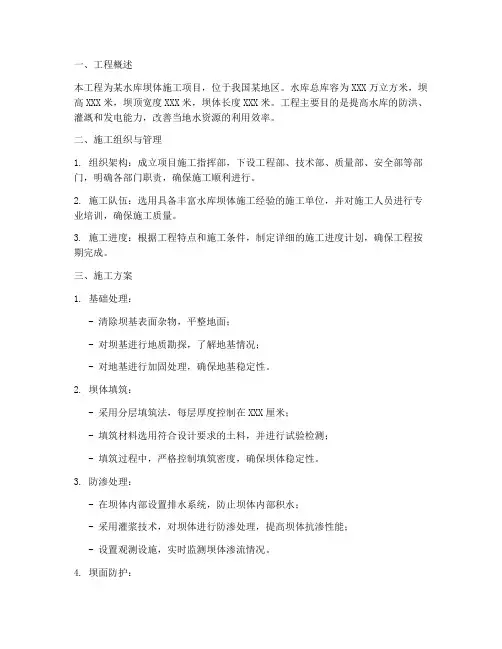

水库坝体施工专项方案
一、工程概述本工程为某水库坝体施工项目，位于我国某地区。
水库总库容为XXX万立方米，坝高XXX米，坝顶宽度XXX米，坝体长度XXX米。
工程主要目的是提高水库的防洪、灌溉和发电能力，改善当地水资源的利用效率。
二、施工组织与管理1. 组织架构：成立项目施工指挥部，下设工程部、技术部、质量部、安全部等部门，明确各部门职责，确保施工顺利进行。
2. 施工队伍：选用具备丰富水库坝体施工经验的施工单位，并对施工人员进行专业培训，确保施工质量。
3. 施工进度：根据工程特点和施工条件，制定详细的施工进度计划，确保工程按期完成。
三、施工方案1. 基础处理：- 清除坝基表面杂物，平整地面；- 对坝基进行地质勘探，了解地基情况；- 对地基进行加固处理，确保地基稳定性。
2. 坝体填筑：- 采用分层填筑法，每层厚度控制在XXX厘米；- 填筑材料选用符合设计要求的土料，并进行试验检测；- 填筑过程中，严格控制填筑密度，确保坝体稳定性。
3. 防渗处理：- 在坝体内部设置排水系统，防止坝体内部积水；- 采用灌浆技术，对坝体进行防渗处理，提高坝体抗渗性能；- 设置观测设施，实时监测坝体渗流情况。
4. 坝面防护：- 坝面采用砼面板进行防护，厚度控制在XXX厘米；- 坝面砼施工前，对模板进行加固处理，确保模板稳定性；- 坝面砼施工过程中，严格控制砼配合比和质量，确保砼强度和耐久性。
四、施工技术1. 基础处理技术：采用振动压实、静压压实等方法，提高地基稳定性。
2. 坝体填筑技术：采用分层填筑、碾压密实等方法，确保坝体稳定性。
3. 防渗处理技术：采用劈裂灌浆、水泥灌浆等方法，提高坝体抗渗性能。
4. 坝面防护技术：采用砼面板施工技术，确保坝面砼质量。
五、施工质量控制1. 材料质量控制：对填筑材料、砼材料等进行严格检验，确保材料质量符合设计要求。
2. 施工过程控制：对施工过程进行全过程监控，确保施工质量。
3. 检测与验收：对关键工序和隐蔽工程进行检测，确保工程质量。

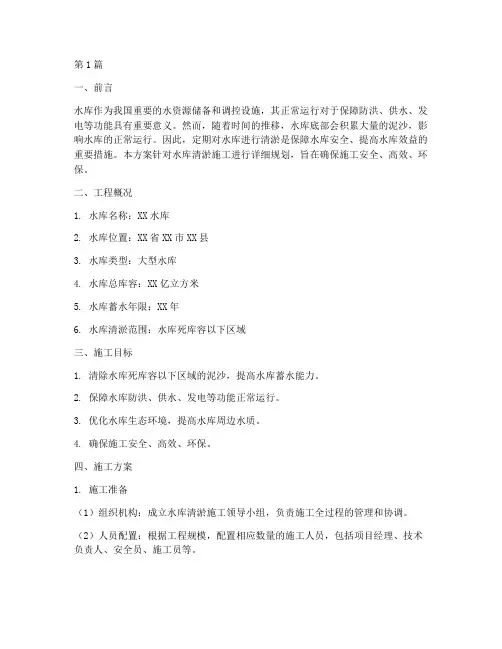

水库清淤施工方案(3篇)
第1篇一、前言水库作为我国重要的水资源储备和调控设施，其正常运行对于保障防洪、供水、发电等功能具有重要意义。
然而，随着时间的推移，水库底部会积累大量的泥沙，影响水库的正常运行。
因此，定期对水库进行清淤是保障水库安全、提高水库效益的重要措施。
本方案针对水库清淤施工进行详细规划，旨在确保施工安全、高效、环保。
二、工程概况1. 水库名称：XX水库2. 水库位置：XX省XX市XX县3. 水库类型：大型水库4. 水库总库容：XX亿立方米5. 水库蓄水年限：XX年6. 水库清淤范围：水库死库容以下区域三、施工目标1. 清除水库死库容以下区域的泥沙，提高水库蓄水能力。
2. 保障水库防洪、供水、发电等功能正常运行。
3. 优化水库生态环境，提高水库周边水质。
4. 确保施工安全、高效、环保。
四、施工方案1. 施工准备（1）组织机构：成立水库清淤施工领导小组，负责施工全过程的管理和协调。
（2）人员配置：根据工程规模，配置相应数量的施工人员，包括项目经理、技术负责人、安全员、施工员等。
（3）机械设备：根据施工需求，配置挖掘机、自卸车、推土机、装载机等机械设备。
（4）施工材料：根据工程量，采购所需材料，如混凝土、钢筋、土工布等。
2. 施工工艺（1）测量放样：根据水库地形地貌，确定清淤范围，进行测量放样。
（2）清淤作业：采用挖掘机、装载机等机械设备进行清淤作业，将泥沙运至指定堆放场地。
（3）泥沙堆放：对清淤后的泥沙进行堆放，确保堆放场地的稳定性和安全性。
（4）回填：根据设计要求，对清淤后的区域进行回填，回填材料为优质土料。
（5）压实：采用振动压实机对回填区域进行压实，确保压实度达到设计要求。
（6）表面处理：对回填后的表面进行平整处理，确保表面坡度符合设计要求。
3. 施工进度安排（1）施工前期：完成施工准备、测量放样、人员配置等工作，预计用时1个月。
（2）施工阶段：进行清淤作业、泥沙堆放、回填、压实等工作，预计用时3个月。
（3）施工后期：进行表面处理、验收等工作，预计用时1个月。
小型水库工程施工规范
小型水库工程施工规范第一章总则第一条为了规范小型水库工程的施工活动，保障水库工程的质量和安全，特制定本规范。
第二条本规范适用于小型水库工程的施工活动，包括水库的建设、改造、维护和等相关工作。
第三条小型水库工程施工应遵循“质量第一、安全第一、文明施工、科学管理”的原则，确保工程质量和安全。
第四条施工单位应按照相关法律法规和技术标准进行施工活动，严格控制施工过程中的质量和安全风险。
第五条施工单位应建立健全施工管理体制，明确工程负责人和施工班组，统一指挥，责任到人。
第六条施工单位应配备符合标准的工程技术人员和施工人员，确保施工过程中技术指导和操作规范。
第七条施工单位应制定施工计划和施工方案，明确施工任务、工期和质量标准，并报相关部门审批。
第八条施工单位应建立健全施工档案，记录施工过程中的各项资料和数据，为工程验收和保修提供依据。
第二章施工前准备第九条施工前，施工单位应进行现场勘察和测量，确保施工地点和条件符合设计要求。
第十条施工前，施工单位应制定施工计划和施工方案，明确施工流程和施工任务，并报相关部门审批。
第十一条施工前，施工单位应购买符合标准的施工材料和设备，保证施工质量和进度。
第十二条施工前，施工单位应清理施工现场，确保安全通道和施工场地的整洁。
第十三条施工前，施工单位应建立安全生产责任制度，做好施工人员的安全教育和培训工作。
第十四条施工前，施工单位应设立安全检查制度，定期检查和维护施工现场的安全设施和设备。
第三章施工过程第十五条施工单位应安排专业技术人员进行施工指导和监督，确保施工质量和进度。
第十六条施工单位应遵循设计要求和规范要求，保证施工工艺和材料符合标准。
第十七条施工单位应保证施工过程中的水土保持，防止施工现场污染和环境破坏。
第十八条施工单位应严格控制施工现场的安全风险，确保施工人员的安全和施工设备的稳定。
第十九条施工单位应做好现场施工记录，及时记录施工过程中的质量和安全问题，并及时解决。
水库防渗处理施工技术要求
1、大坝心墙充填灌浆施工技术要求1.1 灌浆孔布置大坝心墙粘土充填灌浆采用双排布置，排距0.8m，主排孔布置在心墙轴线上，副排孔位于主排孔上游0.8m，主、副排孔距均为2m，主、副排孔各分三序施工。
灌浆深度至坝基（底部2m范围内灌水泥浆），顶部高程不低于校核洪水位。
1.2 钻孔针对本工程的特点，钻孔孔斜的控制是影响灌浆工程质量的重要因素之一，对于心墙造孔，基本要求如下：（1）心墙钻孔要求采用100型以上钻机钻进。
（2）钻孔必顺保证孔向准确。
钻机安装必顺平正稳固。
钻孔须埋设孔口管，钻机立轴和孔口管的方向必顺与设计孔向一致。
（3）钻孔开孔孔位与设计位置偏差不得大于±5cm，记录实际孔位。
钻孔要求铅直，孔斜≤0.5～1%。
孔斜测量发现偏斜超过要求时，应及时纠偏或采取补救措施。
（4）钻孔要求自上而下一次成孔，心墙的钻孔应采用干法钻孔，不得用清水循环钻进，并要求保护好孔壁的连续性。
开孔孔径不小于110mm，并全程套管跟进。
因充填灌浆与帷幕灌浆同孔，因此在套管打进基岩面50cm后，改用孔径不小于73cm的钻具。
向套管注水，检查套管止水效果，确信套管止水合格，方可进行基岩清水循环钻进。
要确保基岩清水钻进时，循环水不得进入土坝坝体。
（5）先导孔造孔过程中，要作好记录和描述，绘制钻孔柱状图。
并按要求取样进行物理力学性试验，每孔3组。
其它孔如发现特殊情况，也应详细记录并认真处理，绘制钻孔柱状图。
1.3 心墙灌浆制度（1）要求采用专门机械制浆。
采用搅拌机湿法制浆，要求随时测定泥浆密度，密度一般控制在1.30～1.60g/cm3。
（2）制浆用土料，用粉质壤土较好，粘粒含量20%～30%，砂粒含量≤20%，其余为粉粒。
灌浆前，需检测料场土料的各项指标是否满足要求，每200m3土料检测1组，若不满足要求，则需掺膨润土进行调整。
膨润土指标需检验，要求满足国家Ⅱ级标准。
（3）为改善浆液的流动性，可掺加适量外加剂。
（4）为加速浆液凝固，缩短固结时间，对吸浆量较大的孔段，可考虑掺加5%～8%的水泥。
水库技术设计施工要求
1.工程概况是一座以防洪、灌溉为主，结合养鱼等综合利用的小（1）型水库，水库灌溉面积200ha。
水库始建于1954年，1972年安全复核。
水库原设计洪水标准为50年一遇，校核洪水标准为200年一遇。
水库建成后总库容100万m3，正常库容91.2万m3，死库容为4.1万m3，正常高水位103.15m。
本次水库除险加固设计洪水标准为20年一遇，校核洪水标准为100年一遇。
工程规模保持原设计不变，水库死水位为95.60m，死库容为4.1万m3；汛限水位为99.50m，汛限库容为34.12万m3 ；正常水位为103.15m，正常库容为91.20万m3。
重新调洪演算后，设计水位为101.96m，相应库容为68.70万m3，校核水位为103.57m，相应库容为99.57万m3。
.如主要批复下：二、水文：同意水文计算的成果。
三、工程地质：同意初步设计报告中的成果四、工程任务及规模（一）根据《水利水电工程等级划分及洪水标准》(SL252--2000)的规定，本工程属Ⅳ等工程，主要建筑物级别为4级，其他临时建筑物级别为5级。
该水库工程防洪标准为20年一遇洪水设计，100年一遇洪水校核。
（二）同意洪水调节成果，死水位为95.60米，死库容为4.1万立方米；汛限水位为99.50米，正常高水位为103.15米，正常高水位库容为91.20万立方米；设计洪水位为101.96米，校核洪水位为103.57米，总库容为95.55万立方米。
五、工程布置及建筑物（一）加固后土坝坝长为483米，坝顶宽为3.5米，在坝顶上游侧设防浪墙，墙顶高程为104.70m，高于坝顶1m，上、下游坝坡保持现状，在土坝桩号0+005-0+430段布置槽板式垂直塑性混凝土防渗墙。
（二）同意对溢洪道补强及启闭台和上部启闭室、渥奇段右侧倾斜边墙拆除重建。
（三）同意输水涵洞拆除重建设计方案。
六、电气与金属结构（一）同意电气设计方案，配备10千瓦柴油发电机1台，同时配套相应机电设备套。
水库大坝施工技术
水库大坝施工技术水库大坝在水利工程中扮演着重要的角色，它不仅能够调节水流，还能储存水源供应人们生活和农业用水。
水库大坝的施工技术是保证大坝稳定和安全的关键要素。
本文将介绍水库大坝施工的技术要点，包括工程准备、基坑开挖、地基处理、混凝土浇筑、坝体加固等方面内容。
一、工程准备水库大坝施工前的工程准备非常重要。
首先需要进行工程测量，确定大坝的位置、高程、坡度等参数。
其次，要制定详细的施工方案，包括材料的选择、机械设备的调配和人员的安排。
同时，要进行地质勘探，了解工程地段的地质条件，为后续的施工提供参考。
二、基坑开挖基坑开挖是大坝施工的第一步，目的是为后续的地基处理和混凝土浇筑提供空间。
基坑开挖时需要根据工程设计要求进行排水和支护，确保基坑内能保持相对干燥和安全。
在开挖过程中，应注意控制开挖深度，避免损坏地下水位和附近建筑物的稳定。
三、地基处理地基处理是为了增加大坝的稳定性和承载能力。
首先要进行地表的清理和修整，确保基底平整。
对于松散和不稳定的地层，可以采用加固措施，如加固桩或灌浆。
另外，在地基处理中还要考虑地质灾害的可能性，如滑坡和地震，针对性地加强处理。
四、混凝土浇筑混凝土是水库大坝的主要构建材料，混凝土浇筑是水库大坝施工的重要环节。
在混凝土浇筑前，需要进行模板的搭建和钢筋的预埋。
同时，要对混凝土浇筑进行质量控制，保证混凝土的强度和密实度。
在浇筑过程中，要注意防止冲刷和泥浆的渗漏，保持浇筑工作面的整洁。
五、坝体加固坝体加固是为了增加大坝的稳定性和安全性。
加固措施可以包括增加坝体的自重、提高坝体的抗滑切能力以及抗震能力。
加固可以采用土石坝加固、混凝土面板墙加固、钢筋混凝土墙加固等方式。
在进行加固工作时，要根据实际情况进行施工，确保加固效果。
综上所述，水库大坝施工技术是确保大坝稳定和安全的关键。
通过科学的工程准备、合理的基坑开挖、地基处理、质量控制的混凝土浇筑以及坝体加固等环节，可以保证大坝的工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1、工程概况 (1)2、总则 (7)3、测量 (10)4、土石方开挖 (12)5、隧洞洞身开挖 (13)6、钢筋混凝土工程 (15)7、砌体工程 (25)8、洞身灌浆施工 (30)9、临时支护施工 (36)10、钢管制作与安装 (37)1、工程概况1.1概述***水库拟建于***上游，该河为瑞丽江一级支流，发源于瑞丽市勐秀乡团结寨境内，发源地海拔高程1470m，河流由北向南汇入瑞丽江。
***水库距城区约6km，坝址地理位置为东经97°50′、北纬24°02′。
径流面积8.62km2，河长5.17km，河道平均坡降43.5‰。
***水库是一座以灌溉为主、兼顾城镇供水备用水源的小（1）型水库，水库坝址以上径流面积8.62km2，坝高39.2m，坝长210m，总库容为395.2万m3，兴利库容306.2万m3，死库容33.3万m3。
***水库为Ⅳ等小（1）型水库，主要建筑物级别为4级。
水库枢纽工程主要建筑物由大坝、输水隧洞、溢洪道等建筑物组成。
本设计采用输水隧洞与导流洞“龙抬头”型式，洞内布置压力管道的方式进行供水，隧洞布置在右岸。
（1）导流隧洞导流工程分导流渠和无压隧洞两部分。
导流渠直接自河道处开挖土渠，总长为36.0m，为梯形断面，底坡为1/250，底宽1.8m，高1.8m，边坡1:0.5，进口底板高程为868.144m。
导流洞按10年一遇洪水设计，洪峰流量为3.3 m3/s，经水力计算，确定底坡i=1/200，隧洞断面型式采用圆拱直墙型（城门洞型），衬砌后断面尺寸为B×H= 1.8 m×2.3 m（直墙高度1.8 m）。
导流洞洞身段采用C20钢筋混凝土衬砌，衬砌厚度为30cm，导流结束后，洞身段全部采用C20素混凝土封堵，总长40m。
（2）输水隧洞输水隧洞布置在大坝右岸，与导流洞在段D3处相交，交角30°，输水隧洞底板高程为875.4m，隧洞进口段为平洞段，长5.129m，斜洞段转角为27°，转弯半径5.25m。
斜洞洞长为16.5 m，与下部导流洞相交后，采用i=1/200的底坡（该段长233.0m），隧洞断面型式采用圆拱直墙型（城门洞型），衬砌后断面尺寸为B×H= 1.8 m×2.3m（直墙高度1.8 m）。
洞身段采用C20钢筋混凝土衬砌，衬砌厚度为30cm。
安装好供水管后输水隧洞与导流洞相交之间的斜洞及进口平洞洞身均采用C20素混凝土封堵，总长21.75m。
（3）泄水道泄水道布置在隧洞出口处，出口高程为866.635m，泄水道长42.3 m，底坡i=0.58，经水力计算，确定底宽1.8 m，边墙高1.0 m，顶宽0.4 m，底宽0.85 m，消力池布置于下游河道岸边，底板高程为845.0m，经计算，确定池长8.0 m，边墙高2.5 m，喇叭口出水。
泄水道与消力池均采用Ｍ7.5浆砌石支砌。
（4）供水管布置供水管沿输水隧洞河泄水道布置，管道轴线与洞轴线平行，钢管底部距底板60cm。
供水管采用DN500钢管，材料为Q235-C，壁厚10mm。
在封堵断面后设置一个规格为DN500的闸阀及伸缩节。
泄水道上下游各设置一个镇墩，沿管道每隔6.0m设置支墩。
1#镇墩后设置一个伸缩节，2#镇墩设置于消力池处，在出口处设置岔管，岔管采用“Y”型，规格为DN500和DN500两根，分别用于下游农田灌溉和城市供水。
1.2工程地质根据工程枢纽布置，导流、输水隧洞均布置在右岸，导流洞进口位于坝轴线上游约150m的河岸处，输水隧洞进口位于坝轴线上游约120m的山脊处，隧洞出口接泄水道，通过下游消力池消力后排入河道。
方向S3°E，导流洞进口底板高程868.00m，长度为35m，输水隧洞进口底板高程875.4m，长度为258.00m。
两隧洞相距较近，地质条件相似。
输水隧洞进口段为Ⅴ类围岩，极不稳定段，围岩成砂土、砂砾状，围岩类别Ⅴ类。
进口地形坡度30～35°，埋深一般0～12 m，隧洞处于寒武系混合岩化片麻岩内，岩层全风化成砂土状、砂砾土状，十字镐可较容易挖进，毛洞自稳能力差，易产生较大规模变形破坏。
岩层走向与洞轴线走向近于平行，开挖有地下水影响。
隧洞中间段为Ⅳ～Ⅴ类围岩不稳定～极不稳定段，埋深一般12～35m，隧洞处于寒武系混合岩化片麻岩内，岩层多风化成块状、砂砾土状，岩体完整性较差，节理裂隙发育，毛洞有一定自稳能力差，开挖易形成掉块和局部坍塌。
岩层走向与洞轴线走向近于平行°。
开挖有地下水影响。
隧洞出口段为Ⅴ类围岩极不稳定段，出口地形坡度20～25°，埋深一般0～20m，隧洞处于寒武系混合岩化片麻岩内，岩层全风化成砂土状、砂砾土状，十字镐可较容易挖进，毛洞自稳能力差，易产生较大规模变形破坏。
开挖有地下水影响。
导流输水隧洞位于坝址右岸，进口位于坝线上游X=2663155.905，Y=384461.27处，出口交于坝址下游河湾，方向S3°E，长约273m，导流洞进口底板高程868.00m；输水隧洞进口底板高程875.4m，出口底板高程867.727m，长约258m。
（1）0+000～0+025Ⅴ类围岩极不稳定段a）根据岩土类型、岩土结构，本段围岩成砂土、砂砾状，围岩类别Ⅴ类。
b）此段为隧洞进口段，长35m，进口地形坡度30～35°，埋深一般0～18m，隧洞处于寒武系混合岩化片麻岩内，岩层全风化成砂土状、砂砾土状，十字镐可较容易挖进，毛洞自稳能力差，易产生较大规模变形破坏。
岩层走向与洞轴线走向近于平行。
开挖有地下水影响。
c）处理建议：建议洞脸开挖边坡1∶1.25，洞脸边坡高度10～15m，宜分台开挖，全断面钢筋混凝土衬砌，先进行锁口，再进洞，并采取洞脸周边排水及浆砌块石护坡。
（2）0+025～0+223Ⅳ～Ⅴ类围岩，不稳定～极不稳定段a）根据岩土类型、岩土结构，本段围岩成土状，围岩类别Ⅳ～Ⅴ类。
b）此段为隧洞洞身段，长198m，埋深一般20～53m，隧洞处于寒武系混合岩化片麻岩内，岩层多风化成块状、砂砾土状，岩体完整性较差，节理裂隙发育，毛洞自稳能力差，开挖易形成掉块和局部坍塌。
岩层走向与洞轴线走向近于平行。
开挖有地下水影响。
c）输水隧洞与导流洞交汇处位于0+025.0m处，1.50～3.00m为残坡积层；5.90～底板为寒武系混合岩化片麻岩，其中3.00～15.00m为全风化，风化呈砂土状，为散体结构，属Ⅴ类围岩。
15.30～底板为强风化，散体～块状结构，属Ⅳ～Ⅴ类围岩。
全～强风化岩体抗滑稳定性差，下部强风化岩体承载力能满足设计要求，抗滑稳定性一般，建议设计根据不同围岩，考虑不同的临时支护措施，10m以下应备抽水设备。
d）处理建议：全断面一次性开挖，小炮爆破结合光面爆破，及时进行喷锚、支护衬砌，并注意排水。
洞身用钢筋混凝土衬砌。
浇筑段不宜过长。
隧洞出口地基抗冲刷性差，需采取适当保护措施。
（3）0+223.0～0+273.0Ⅴ类围岩极不稳定段a）根据岩土类型、岩土结构，本段围岩成土状，围岩类别Ⅴ类。
b）此段为隧洞出口段，长50m，出口地形坡度20～25°，埋深一般0～20m，隧洞处于寒武系混合岩化片麻岩内，岩层全风化成砂土状、砂砾土状，十字镐可较容易挖进，毛洞自稳能力差，易产生较大规模变形破坏。
开挖有地下水影响。
c）处理建议：全断面一次性开挖，小炮爆破结合光面爆破，及时进行喷锚、支护衬砌，并注意排水。
洞身用钢筋混凝土衬砌。
浇筑段不宜过长。
隧洞出口地基抗冲刷性差，需采取适当保护措施。
（4）泄0+000.0～泄0+049.357出口明挖稳定性差段a）此段地形坡度：30～32°，上覆岩性为残坡积砂壤土、壤土，厚1.5～2.5m，下伏寒武系混合岩化片麻岩，出口洞脸在松散层及全风化散体状岩体中开挖，天然边坡基本稳定，开挖边坡不稳定。
明槽开挖底板局部位于地下水位以下，岩（土）体承载力基本满足要求。
b）处理建议：全段明挖，明挖段位于地下水位以下，开挖边坡不稳定，注意排水；洞脸开挖边坡1∶1.25，洞脸边坡高度10～20m，宜分台开挖，并进行钢筋混凝土及浆砌块石护坡处理，洞口进行钢筋混凝土衬砌。
围岩建议参数如下：残坡积Q4edl：r=17～18 kN／m3φ=18°～24° [R]=0.12～0.15 Mpa α＞2 全～强风化混合岩化片麻岩(∈？)：r=17～19 kN／m3φ=18°～25°c=0.001～0.03 Mpa [R]=0.10～0.25 Mpa K=3.0×10-4～4.5×10-5cm/s E0=(0.02～0.03)×103MPa K0=0.05～0.1MPa/cm u=0.25～0.28 f k＜12、总则2.1说明1、本技术要求适用于***水库输水隧洞工程的施工。
2、工程开工前，承包人应编制详细的施工组织设计报请监理工程师批准后方可施工。
施工中，严格执行技术、经济、安全质量责任制，加强技术管理，做好原始资料记录、整理和工程总结工作。
3、工程施工中，承包人必须严格按照设计图纸、规范和本技术要求施工。
4、承包人要建立质量检查机构及有关的实验系统，建立健全质量检测制度。
5、承包人应制定安全技术措施，并对施工人员进行安全教育。
施工中，应认真执行安全操作规程，严格遵守劳动保护法令和卫生标准，不断改善劳动条件，防止伤亡事故和预防职业病的发生。
6、承包人必须强调质量第一，对从事施工操作人员要进行技术培训，考核不合格者不允许上岗。
7、承包人在保证质量的前提下，要积极采用新技术、新材料、新工艺节约原材料，降低工程造价。
但所采用的新技术、新工艺必须经试验合格，并报发包人、监理工程师及设计同意后方可使用。
8、承包人应加强技术管理，施工人员必须按统一表格做好原始施工记录，并建立技术档案，为工程的竣工验收做准备。
9、导流、输水隧洞工程为地下工程，承包人必须制订、实施一切必要的施工安全措施，确保施工现场、人员的安全，维持工地正常的生产施工。
10、工程施工中，承包人必须严格按照设计图纸施工，若出现与设计图纸不符的不良地质情况，承包人应及时提出，并会同监理工程师、设计代表一起协商解决。
11、施工中如果出现本技术要求以外的问题，可会同发包人、监理工程师和设计人员进行研究处理。
12、本要求中未提及事项，请参照下述规范执行。
施工过程中如发现本要求有不妥之处，或与实际情况有出入，可会同监理工程师、设计代表共同研究修正。
13、本工程按水利部《水利水电工程施工质量检验与评定规程》（SL176-2007）评定工程质量等级，按《水利水电建设工程验收规程》（SL223-2008）进行验收。
