建筑电气工程技术课设计算书
公共建筑电气计算书含逐点照度应急照明
电气计算书计算书年预计雷击次数计算书(矩形)工程名:计算者:计算时间:参考规范：《建筑物防雷设计规范》GB50057―2010《建筑物电子信息系统防雷技术规范》(GB0343-2012)1.已知条件:建筑物的长度L = 20.3m建筑物的宽度W = 18.5m建筑物的高度H = 7.34m地区: 内蒙古自治区赤峰市辖区当地的年平均雷暴日天数Td =26.0天/年校正系数k = 1.0不考虑周边建筑影响。
2.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.0200其中: 建筑物的雷击大地的年平均密度: Ng = 0.1*Td = 0.1*26.0 = 2.6000等效面积Ae为: H<100m,Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10^(-6) = 0.0077 3.计算结果:根据《防雷设计规范》，该建筑应该属于达不到第三类防雷建筑。
附录:二类:N>0.05 省部级办公建筑和其他重要场所、人员密集场所。
N>0.25 住宅、办公楼等一般性民用建筑物或一般性工业建筑。
三类:0.01<=N<=0.05 省部级办公建筑和其他重要场所、人员密集场所。
0.05<=N<=0.25 住宅、办公楼等一般性民用建筑物或一般性工业建筑。
参考标准: 《建筑照明设计标准》GB50034-2013 《建筑节能与可再生能源利用通用规范》GB55015-2021参考手册:《照明设计手册》第三版:计算方法:利用系数平均照度法1.房间参数房间名称:营业柜台房间长度L: 12.15 m, 房间宽度B: 1.70 m, 面积S:20.66 m²,灯安装高度H:3.30m，工作面高度H:0.75m2.利用系数查表参数:计算高度H:2.55 m,室形系数RI:0.58顶棚反射比(%):80, 墙反射比(%):50, 地面反射比(%):30参考灯具信息:种类:，厂家:数据来源:数据源自用户自定义利用系数: 0.573.其他计算参数:光源分类:飞利浦，光源种类:TL5 高效率场致发光灯，型号-功率:飞利浦TL5 HE 35W/827单灯光源数:2，光源功率:70.00W光通量: 3650lm，总光通量:7300.00lm镇流器类型:TL5标准型，镇流器功率:8.60房间类别:普通办公室维护系数: 0.80, 要求照度值: 500.00LX,功率密度规范值: 13.50W/m²4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数计算结果:灯具数:3实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 235.80W计算照度: 483.37LX实际功率密度: 11.41W/m²折算功率密度限值: 13.50W/m², 调整后要求照度值: 500.0LX5.校验结果:要求平均照度:500.00LX, 实际计算平均照度:483.37LX符合规范照度要求!要求功率密度:13.50W/m², 实际功率密度:11.41W/m²符合规范节能要求!参考标准: 《建筑照明设计标准》GB50034-2013 《建筑节能与可再生能源利用通用规范》GB55015-2021参考手册:《照明设计手册》第三版:计算方法:利用系数平均照度法1.房间参数房间名称:客户大厅房间长度L: 16.25 m, 房间宽度B: 6.00 m, 面积S:97.50 m²,灯安装高度H:3.30m，工作面高度H:0.75m2.利用系数查表参数:计算高度H:2.55 m,室形系数RI:1.72顶棚反射比(%):80, 墙反射比(%):70, 地面反射比(%):20参考灯具信息:种类:HHJY1136固定式荧光灯，厂家:蝠翼数据来源:《照明设计手册(第三版)》利用系数: 0.823.其他计算参数:光源分类:飞利浦，光源种类:TL5 高效率场致发光灯，型号-功率:飞利浦TL5 HE 35W/827单灯光源数:1，光源功率:35.00W光通量: 3650lm，总光通量:3650.00lm镇流器类型:TL5标准型，镇流器功率:4.00房间类别:普通办公室维护系数: 0.80, 要求照度值: 300.00LX,功率密度规范值: 8.00W/m²4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数计算结果:灯具数:12实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 468.00W计算照度: 294.70LX实际功率密度: 4.80W/m²折算功率密度限值: 8.00W/m², 调整后要求照度值: 300.0LX5.校验结果:要求平均照度:300.00LX, 实际计算平均照度:294.70LX符合规范照度要求!要求功率密度:8.00W/m², 实际功率密度:4.80W/m²符合规范节能要求!参考标准: 《建筑照明设计标准》GB50034-2013 《建筑节能与可再生能源利用通用规范》GB55015-2021参考手册:《照明设计手册》第三版:计算方法:利用系数平均照度法1.房间参数房间名称:自助区房间长度L: 3.35 m, 房间宽度B: 2.70 m, 面积S:9.05 m²,灯安装高度H:3.30m，工作面高度H:0.75m2.利用系数查表参数:计算高度H:2.55 m,室形系数RI:0.59顶棚反射比(%):80, 墙反射比(%):70, 地面反射比(%):20参考灯具信息:种类:HHJY1136固定式荧光灯，厂家:蝠翼数据来源:《照明设计手册(第三版)》利用系数: 0.573.其他计算参数:光源分类:飞利浦，光源种类:TL5 高效率场致发光灯，型号-功率:飞利浦TL5 HE 35W/827单灯光源数:1，光源功率:35.00W光通量: 3650lm，总光通量:3650.00lm镇流器类型:TL5标准型，镇流器功率:4.00房间类别:普通办公室维护系数: 0.80, 要求照度值: 200.00LX,功率密度规范值: 6.00W/m²4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m², K -- 灯具维护系数计算结果:灯具数:1实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 39.00W计算照度: 183.91LX实际功率密度: 4.31W/m²折算功率密度限值: 6.00W/m², 调整后要求照度值: 200.0LX5.校验结果:要求平均照度:200.00LX, 实际计算平均照度:183.91LX符合规范照度要求!要求功率密度:6.00W/m², 实际功率密度:4.31W/m²符合规范节能要求!逐点照度计算书参考标准：《建筑照明设计标准》计算方法：逐点照度计算法参考手册：《照明设计手册》第三版计算范围：客户大厅水平照度的计算公式:1. 光源是点光源时的计算公式:Eh = Iθ*cosθ*cosθ*cosθ/h*hEh = φ*ξ*K/1000Iθ--照射方向光强，lxh --灯具到被照面的垂直距离，mcosθ--被照面的法线与入射光线的夹角的余弦φ--光源光通量，lmξ--水平照度，lxK --灯具维护系数2. 光源是线光源时的计算公式:Eh = φI'θ0*K*cosθ*cosθ*(AF)/1000/hI'θ0--线光源光通量为1000lm时，在θ平面上垂直于轴线的单位长度光强，cd/m φ--光源光通量，lmh--线光源在计算水平面上的计算高度，mD--线光源在水平面上的投影至计算点P的距离，mAF--水平方位系数K--灯具的维护系数AF根据灯的类型不同分为5种情况AF = (1/2)*(sinαcosα + α)AF = (1/4)*(sinαcosα + α) + (1/6)*(cos2αsinα + 2sinα)AF = (1/3)*(cos2αsinα + 2*sinα)AF = (1/4)*(cos3αsinα) + (3/8)*(cosαsinα + α)AF = (1/5)*(cos4αsinα) + (4/15)*(cos2αsinα + 2*sinα)房间参数:工作面高度:0.00(m)房间面积:68.39(m2)维护系数:0.80灯具参数:灯具1应急灯光源数:1个单光源光通量:900lm;功率:10W;灯具个数:4个计算结果:在计算密度100等分的情况下: 房间最大照度值为:36.52lx房间最小照度值为:6.26lx房间平均照度值为:22.02lx房间工作区均匀度为:0.28房间功率密度为:0.58W/m2。
学生公寓建筑电气计算书
目录摘要 (I)ABSTRACT.................................................................................................................................................... I I 第1章绪论 .. (1)1.1设计题目及工程概况 (1)1.2设计目的及设计要求 (1)1.3设计依据及任务 (1)1.4设计范围 (2)第2章方案论证 (4)2.1供配电系统方案论证 (4)2.2照明系统方案论证 (4)2.3消防系统方案论证 (5)2.4建筑物防雷与接地系统方案论证 (5)第3章供配电系统设计 (6)3.1供电电源 (6)3.2供配电系统计算 (6)3.3设备选择原则 (7)第4章照明系统设计 (10)4.1照度计算 (10)4.2照度选择 (13)4.3照明平面图布置 (14)第5章负荷计算 (15)5.1照明系统负荷计算 (15)5.2动力设备选择 (19)第6章消防系统设计 (20)6.1消防报警系统 (20)6.2消防平面图布置 (20)6.3消防设备的选择 (24)第7章建筑物防雷与接地系统设计 (25)7.1确定防雷接地等级 (25)7.2防雷措施 (26)7.3防雷接地及等电位 (27)结束语 (30)致谢 (31)参考文献 (32)摘要交通大学学生公寓电气设计必须贯彻国家有关方针、政策，做到技术先进，确保质量，安全实用，经济合理，符合节约能源和保护环境的要求。
本工程的设计主要以国家现行规范手册以及甲方提供的设计任务书和要求为依据。
为了提高供电的可靠性，满足供电质量的要求，本工程的供电电源由附近体育馆变电所提供动力及照明电源，送至本工程配电室，消防排烟风机等消防用电设备采用独立双电源进户，在最末一级配电箱处设自动切换装置，进户电缆都是从地下-1.0米处直埋引来。
《建筑电气工程》课程设计计算书
安徽建筑工业学院环境工程学院课程设计说明书课程《建筑电气》班级姓名学号指导教师2015年12月目录第1章概述 (1)1.1 工程概述 (1)1.2 设计要求 (1)第2章供配电系统设计 (1)2.1 插座的选择与布置 (1)2.2 各户型各回路导线型号及截面的选择以及断路器的选择 (4)第3章照明系统设计 (12)3.1 照度计算和光源、灯具的选择 (13)3.2 照度负荷计算，导线型号及截面和电气设备的选择 (16)参考资料 (19)课程设计总结 (19)第1章概述1.1工程概述假设建筑物层高3.0米，窗高1.8米；卫生间，玄关，楼梯间的工作面高度为地面，其余工作面高度均为0.75米；u取0.4；K取0.8.1.2 设计要求照明设计是建筑电气设计的重要部分，其设计质量的优劣直接关系到人们工作的效率、工作质量、身体健康和精神情绪等。
现代照明设计还能烘托建筑物的造型、美化环境、更充分发挥建筑物的功能和体现建筑艺术美学。
包括平面布灯要点、灯具的高度设计、每个回路设计灯具的套数、插座容量及同时使用系数、回路支线截面要求、线路的保护和线路保护装置电流的选择。
第 2章供配电系统设计2.1插座的选择与布置2.1.1插座的选择与布置原则由于本工程是民用建筑的电气设计，故应该根据住户的要求和设计规范的规定以及通常的布置原则去选择插座。
对于普通住宅通常有以下几类电气设备：空调、洗衣机、电冰箱、电视、电热水器、电脑、电风扇、电热毯、抽烟机、排气扇、电炊具以及各种充电装置等其它用电设备。
布置原则：(1) 厨房、卫生间必须选择防溅型插座。
（2）尽可能都选择安全型插座。
（3）电热水器、空调等大功率电器尽可能选择带开关的单相三孔插座。
布置原则：（1）方便与实用。
（2）空调插座距地一般要求为1.8m。
（3）未加说明情况下一般为距地0.3m或1.4m。
注：其它未加说明的情况参考各设计规范。
2.1.2各户型插座的具体选择2.2 各户型各回路导线型号及截面的选择以及断路器的选择2.2.1A 户型（一户）各回路导线型号及截面的选择以及断路器的选择第一回路（厨房插座回路）:有冰箱插座(P=200W 、7.0=x K )抽烟机插座（200W 、8.0=x K )电饭煲插座（700W 85.0=x K ）两个普通防溅型插座（1×200W 、9.0=x K )外加阳台一个洗衣机插座(P=300W 、 7.0=x K ）取功率因数8.0cos =∂ =js P 0.7×200+0.8×200+0.85×700+0.9×200+0.7×300=1.285kwA U P I js js 30.78.022.0285.1cos =⨯=∂⨯=选导线：查课本《建筑电气技术》表2-14得：在环境温度为C ︒35时，导线根数为3时，当导线标称截面为1.52mm 时，穿管载流量为12A ，大于7.30A ，但是根据规范，室内插座回路导线标称截面必须大于等于42mm ，综上选3×42mm 的BV 聚氯乙烯绝缘铜导线,采用穿直径20mm 的PVC 管沿地面暗敷设。
电气设计计算书_secret
电气设计计算书（一）计算依据：根据中华人民共和国现行的《民用建筑电气设计规范》（JGJ/T16-92）、《供配电系统设计规范》（GB 50054-95）、《低压配电设计规范》（GB 50054-95）、《通用用电设备配电设计规范》（GB 50055-93）、《建筑物防雷设计规范》（GB 50057-94）、《民用建筑照明设计规范》（GBJ 133-90）、《电力工程电缆设计规范》（GB50217-94）等规范规定。
（二）计算内容（1）供配电系统：1、根据住宅设计规范及建设单位要求，本工程住宅用电标准为每户4KW。
住宅用电负荷计算，采用需要系数法。
用电负荷计算书总负荷:同时系数: 1.00进线相序: 三相总功率: 80.47总功率因数: 0.85视在功率: 80.47有功功率: 68.40无功功率: 42.39计算电流: 122.26无功补偿:补偿前: 0.85补偿后: 0.9补偿量: 9.262、电缆选择表：（2）照明配电系统1、照度及照度均等的计算（采用利用系数法、单位容量法及逐点法）照度计算书选择起居室计算：房间长度：3.90房间宽度：3.00计算高度：2.50利用系数：0.52维护系数：0.75光源种类：环行和U型荧光灯光源型号-功率、光通：YU40RR 1800照度要求：30.00计算结果：照度数目：1照度校验：37.00（3）建筑物防雷系统1、年平均雷暴日的计算：防雷计算书根据《建筑物防雷设计规范》规定：预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a的住宅，属第三类防雷建筑物。
本工程按三类防雷建筑设防，同时还考虑了内部防雷措施，包括：等电位联结。
合理布线、安装电涌保护器（SPD）、接地等。
电气设计计算书
电⽓设计计算书XXXXXXXXXXXXXXXXXXXX计算书专业：电⽓专业负责：审核：审定：设计：XXXX建筑⼯程设计有限公司2012.08⼀、⼯程概况该⼯程为地下⼀层，主体地上六层建筑，局部⼋层。
结构类型为框架结构。
地下室为库房、设备⽤房，⼀、⼆层为商业，三⾄六层为住宅、客房。
总建筑⾯积：6246.31m ，建筑⾼度22.10m。
属⼆类公共建筑。
⼆、主要设计依据及规范：1、《民⽤建筑电⽓设计规范》JGJ 16-2008；2、《低压配电设计规范》GB50045-95；3、《建筑照明设计标准》GB50034-2004;4、《供配电系统设计规范》GB50052-95;5、《住宅建筑规范》GB50368-2005;6、《建筑设计防⽕规范》GB50016-2006;7、《建筑物防雷设计规范》GB50057-94 (2003);8、《建筑物电⼦系统防雷技术规范》(GB50343-2004);9、《建筑设计防⽕规范》（GB50016-2006）9、其他有关的国家及⾏业要求。
10、建筑专业提供的本建筑平、⽴、剖⾯图。
三、设计内容包括动⼒系统；照明系统；防雷接地系统；综合布线系统；有线电视系统；⽕灾⾃动报警系统；⽕灾漏电报警系统。
四、负荷等级本⼯程消防风机、消防⽔泵、防⽕卷帘、应急照明、消防控制室等消防负荷为⼆级负荷；其它均为⼆级负荷。
五、进线电源及电压等级1、供电电源：6（10）KV电源⾄⼩区⾼压室。
2、供电电压：为380/220V。
3、供电⽅式：采⽤树⼲式与放射式结合的供电⽅式。
六、照明系统1、照明光源：本商住楼所有灯具采⽤节能型灯、荧光灯；2、照度要求为：设备房、电梯机房、配电室200Ix，客房⾛道50Ix，门厅、商店300Ix。
3、照度计算：施⼯图中未设计的部位，均由⼆次装修确定，照度及功率密度应符合《建筑照明设计标准》GB 50034-2004，且此部分不在计算照度。
设备房间照度计算见下表七、电⽓负荷计算：变压器低压侧负荷计算表变压器选型（不计消防负荷）《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:变压器S1的回路:S1负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 388.13⽆功功率Qjs: 203.73视在功率Sjs: 438.35有功同时系数kp：0.90⽆功同时系数kp：0.97计算电流Ijs: 666.00总功率因数: 0.78有功补偿系数α：0.75⽆功补偿系数β：0.80补偿前功率因数COSφ1: 0.76补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 110.00(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】：Pjs = Kp * ∑(Kx * Pe)=388.13(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1=203.73(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=438.35(kVA)Ijs = Sjs / (√3 * Ur)=666.00(A)【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2]=0.76COSφ2=0.9QC1=α* Pjs*（tgφ1- tgφ2）=110.00【变压器容量】：变压器系列：SB10负荷率：80额定容量：630（KW）2、消防负荷计算电流《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 97.38⽆功功率Qjs: 95.86视在功率Sjs: 136.65有功同时系数kp：0.90⽆功同时系数kp：0.97计算电流Ijs: 207.61总功率因数: 0.71【计算过程(不计⼊补偿容量)】：Pjs = Kp * ∑(Kx * Pe)=97.38(kW)Qjs = kq * ∑(Kx * Pe * tgΦ)=95.86(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=136.65(kVA)Ijs = Sjs / (√3 * Ur)=207.61(A)消防负荷额定电流为207.61A3、发电机选型柴油发电机额定容量计算：柴油发电机容量【计算公式】：Pe = K* Kx * Pn/η式中Pe---------发电机组额定容量（kW）K---------可靠系数（取1.1~1.2）Kx--------需⽤系数Pn--------总设备容量（kW）η--------并联机组不均匀系数，⼀般取0.9，单台时取1.0 Pe=1.2*0.7*97*1 =89.88KW发电机效验后功率112.35KW2.3、综合2.1及2.2条计算结果，本设计选⽤I100-GFZ型柴油发电机，额定功率为120KW，额定电流为217A.《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:变压器的回路:消防负荷消防电梯S1负荷:【计算公式】：Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】：进线相序 : 三相有功功率Pjs: 191.52⽆功功率Qjs: 110.36视在功率Sjs: 221.04有功同时系数kp：0.90⽆功同时系数kp：0.97计算电流Ijs: 335.84总功率因数: 0.68有功补偿系数α：0.75⽆功补偿系数β：0.80补偿前功率因数COSφ1: 0.66补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 93.62(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】：Pjs = Kp * ∑(Kx * Pe)=191.52(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1 =110.36(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=221.04(kVA)Ijs = Sjs / (√3 * Ur)=335.84(A)【补偿容量】：COSφ1 =1/√[1+（β* Qjs/α* Pjs）2]=0.66COSφ2=0.9QC1=α* Pjs*（tgφ1- tgφ2）=93.62因消防时切断⾮消防负荷，所以补偿容量120>93.62，满⾜节能要求。
电气设计计算书

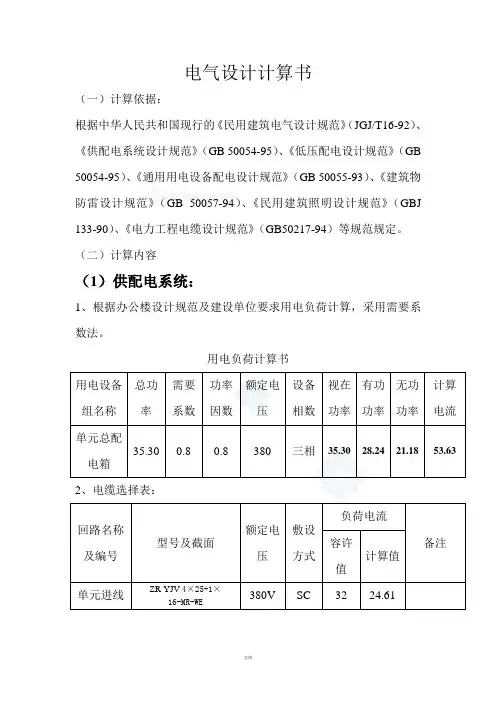

电气设计计算书（一）计算依据：根据中华人民共和国现行的《民用建筑电气设计规范》（JGJ/T16-92）、《供配电系统设计规范》（GB 50054-95）、《低压配电设计规范》（GB 50054-95）、《通用用电设备配电设计规范》（GB 50055-93）、《建筑物防雷设计规范》（GB 50057-94）、《民用建筑照明设计规范》（GBJ 133-90）、《电力工程电缆设计规范》（GB50217-94）等规范规定。
（二）计算内容（1）供配电系统：1、根据办公楼设计规范及建设单位要求用电负荷计算，采用需要系数法。
用电负荷计算书用电设备组名称总功率需要系数功率因数额定电压设备相数视在功率有功功率无功功率计算电流单元总配电箱35.30 0.8 0.8 380 三相35.30 28.24 21.18 53.63 2、电缆选择表：回路名称及编号型号及截面额定电压敷设方式负荷电流备注容许值计算值单元进线ZR-YJV-4×25+1×16-MR-WE380V SC 32 24.61（2）照明配电系统1、照度及照度均等的计算（采用利用系数法、单位容量法及逐点法）条件：利用系数: 0.60 维护系数: 0.80 ；E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数1.房间参数（一层磅房）房间类别：,照度要求值:100.00LX,功率密度不超过11.00W/m2房间长度L: 22.00 m房间宽度B: 5.88 m计算高度H: 4.15 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 1.132.灯具参数:型号: 汞灯GGY-80单灯具光源数:1个灯具光通量: 2940lm灯具光源功率:80.00W镇流器类型:镇流器功率:0.00计算结果:建议灯具数: 9计算照度: 98.27LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 720.00W实际功率密度: 5.57W/m2折算功率密度: 5.67W/m23.校验结果:要求平均照度:100.00LX实际计算平均照度:98.27LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:5.67W/m2符合规范节能要求!1.房间参数（一层单控室+等待室）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：一层单控室房间长度L: 18.69 m房间宽度B: 5.72 m计算高度H: 2.65 m顶棚反射比(%)：70墙反射比(%)：70地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TL5HE28W/827单灯具光源数:2个灯具光通量: 2900lm灯具光源功率:56.00W镇流器类型:TL5标准型镇流器功率:8.00计算结果:建议灯具数: 12计算照度: 292.63LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 732.00W实际功率密度: 6.73W/m2折算功率密度: 6.90W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:292.63LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:6.90W/m2符合规范节能要求!1.房间参数（2层办公室1）与2层办公室4相同房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室1房间长度L: 5.23 m房间宽度B: 3.93 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 3计算照度: 304.37LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 180.00W实际功率密度: 8.75W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:304.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数：（2层办公室2）与2层办公室3相同房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室2房间长度L: 5.38 m房间宽度B: 3.74 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 3计算照度: 311.33LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 180.00W 实际功率密度: 8.95W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:311.33LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数（2层办公室5）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室5房间长度L: 5.74 m房间宽度B: 5.23 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 4计算照度: 278.40LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 240.00W 实际功率密度: 8.00W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.40LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数：（2层会议室）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层会议室房间长度L: 10.74 m房间宽度B: 5.59 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：10室形系数RI: 1.502.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 8计算照度: 278.45LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 480.00W 实际功率密度: 8.00W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.45LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数（2层走廊）房间类别：,照度要求值:50.00LX,功率密度不超过11.00W/m2房间名称：走廊房间长度L: 19.13 m房间宽度B: 1.62 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 1.132.灯具参数:型号: 飞利浦TLD18W/29单灯具光源数:1个灯具光通量: 1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数: 6计算照度: 58.25LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 120.00W 实际功率密度: 7.94W/m2折算功率密度: 7.67W/m23.校验结果:要求平均照度:50.00LX实际计算平均照度:58.25LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:7.67W/m2符合规范节能要求!1.房间参数(厕所)房间类别：,照度要求值:75.00LX,功率密度不超过11.00W/m2房间名称：厕所房间长度L: 5.81 m房间宽度B: 2.34 m计算高度H: 2.25 m顶棚反射比(%)：70墙反射比(%)：70地面反射比(%)：10室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD18W/29单灯具光源数:1个灯具光通量: 1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数: 2计算照度: 88.37LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 40.00W 实际功率密度: 2.95W/m2折算功率密度: 2.50W/m23.校验结果:要求平均照度:75.00LX实际计算平均照度:88.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:2.50W/m2符合规范节能要求!（3）年平均雷暴日的计算：防雷计算书1.已知条件:建筑物的长度L = 22.0m建筑物的宽度W = 12.0m建筑物的高度H = 9.6m广州的年平均雷暴日天数Td =90.0天/年校正系数k = 1.02.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.1087其中: 建筑物的雷击大地的年平均密度: Ng = 0.024Td ^1.3 = 0.024*35.60^1.3 = 8.3316等效面积Ae为: H<100M, Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10 -6 = 0.00893.计算结论:根据《防雷设计规范》，该建筑应该属于第三类防雷建筑。
建筑电气施工图工程量计算实例详解教材课程
•
2020/5/31
❖图2.5电气平面接线盒示意
• 3.照明器具安装
•
照明器具安装定额由照明灯具安装，开关、按
钮、插座安装，安全变压器、电铃及风扇安装，盘
管风机开关等电器安装四部分组成。
2020/5/31
• 【案例】 某办公楼照明工程局部平面布置如图 2.6所示。建筑物为混合结构，层高3.3m。灯具为 成套型，开关安装距楼地面1.4m；配电线路导线为 BV－2.5，穿电线管沿天棚、墙暗敷设，其中2～3 根穿MT15，4根穿MT20。试按工程量计算表式列出 该房间轴线内的所有电气安装分项工程名称，计算 出各分项工程量。
• 【解】 根据定额套用与工程量计算规则，按照防 雷及接地工程系统组成，可按接闪器、引下线、接 地装置、接地调试的顺序计算工程量，如表2.12所 示。
2020/5/31
2020/5/31
图2.7 某住宅防雷接地平面布置图
序 号
定额 编号
项目名称
单 位
计算式
数量
1
2－ 749
避雷网沿折板支架安装 镀锌圆钢Φ10
• 图2.6 办公楼照明工程局部平面布置图
• 【解】 根据定额套用与工程量计算规则，按照电 气照明工程系统组成，可按照明控制设备、配管配 线、照明器具、接线盒等顺序计算工程量，如表 2.11所示。
2020/5/31
2020/5/31
序 号
定额 编号
1 2－981
2 2－982
工程量计算表
项目名称 电线管暗配MT15 电线管暗配MT20
2020/5/31
• 5、接地极制作、安装
• 接地极制作安装以“根”为计量单位，工程量按施 工图图示数量计算，其长度按设计长度计算，设计 无规定时，每根长度按2.5米计算。若设计有管帽 时，管帽另按加工件计算。
(完整word版)建筑电气课程设计计算书(word文档良心出品)
安徽建筑工业学院环境工程学院课程设计说明书课程《建筑电气》班级姓名学号指导教师宣玲娟（三组）2011年12月目录1工程概况 (1)1.1 工程概况 (1)1.2 设计内容 (1)1.3 设计目的及要求 (1)2设计依据及基础数据 (2)2.1 设计依据 (2)2.2 基础数据 (2)3负荷计算 (5)3.1 照明负荷 (5)3.2 照度计算及灯具选择 (9)4配电系统设计 (11)5导线选择 (11)6课程设计总结 (12)1 工程概况1.1 工程概况结构形式：框架层数：4层户型：一梯四户单元式住宅户均面积：约133平方米总建筑面积：约2130平方米层高：3.2米供电方式：单相交流1.2 设计内容照明系统设计1.3 设计目的及要求设计目的：照明系统是电气工程中的一个重要组成部分，一般规定在进行照明设计时，应根据视觉要求，作业性质和环境条件，使工作区或空间获得：良好的视觉功效，合理的照度和显色性，适宜的亮度分布，以及舒适的视觉环境。
在确定照明方案时，应考虑不同类型建筑对照明的特殊要求，处理好电气照明与天然采光的关系、合理使用建设资金与采用节能高光效灯具等技术经济效益的关系。
设计要求:1、有利于对人的活动安全、舒适和正确识别周围环境，防止人与环境之间失去协调；2、重视空间的清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响；3、创造适宜的亮度分布和照度水平，限制眩光减少烦躁和不安；4、处理好光源色温和与显色性的关系、一般显色指数与特殊显色指数的色差关系，避免产生心理上的不平衡、不和谐感。
5、有效利用天然光，合理的选择照明方式和控制照明区域，降低电能消耗指标。
照明灯具不宜选用悬挂灯具。
照明以白炽灯和荧光灯为主。
卫生间的灯具位置应避免安装在便器或浴缸上面及背后。
开关如跷板式时宜设于卫生间门外。
照明与插座宜分开配线，并且在分支回路上应装有过载、短路保护并应在回路中装设漏电保护和有过、欠电压保护功能的保护装置。
电气工程自动计算表：电气计算书
125
4x70+1x35
150/5
符合要求
250
4x185+1x95
300/5
符合要求
80
4x35+1x16
75/5
符合要求
250
4x185+1x95
300/5
符合要求
80
4x35+1x16
75/5
符合要求
80
4x35+1x16
75/5
符合要求
160
4x95+1x50
150/5
符合要求
415.00 自备发电机容量
高压侧计算电
838.61
流(A)
48.42
0.93
变压器高压侧额定电流
57.7
高压配电柜连接母 TMY-
线
3(63x6.3)
变压器低压侧额定电流
1443.4
低压配电柜连接母 3(125x10)+1 低压系统出
线
(80x8) 线母线(A)
2000
低压系统 总断路器
1600
低压系统电 流互感器
2000
短路最小分断 电流(KA)
24
3.5#变压器负荷计算
干线序号
工作组名称
安装容量 Pe(kW)
需用系 数Kc
有功计算 负荷
Pjs(kW)
功率因数 cosφ
tagφ
无功计算负 荷
Qjs(kVar)
计算电流 (A)
视在功率 (kVA)
断路器长 延时整定
(A)
电缆截面选 择
电流互感器 变比选择 /5
WPM1
117.22
437.08
电气设计计算书
电气设计计算书（一）计算依据：根据中华人民共和国现行的《民用建筑电气设计规范》（JGJ/T16-92）、《供配电系统设计规范》（GB 50054-95）、《低压配电设计规范》（GB 50054-95）、《通用用电设备配电设计规范》（GB 50055-93）、《建筑物防雷设计规范》（GB 50057-94）、《民用建筑照明设计规范》（GBJ 133-90）、《电力工程电缆设计规范》（GB50217-94）等规范规定。
（二）计算内容（1）供配电系统：1、根据办公楼设计规范及建设单位要求用电负荷计算，采用需要系数法。
用电负荷计算书功率额定电2、电缆选择表：（2）照明配电系统1、照度及照度均等的计算（采用利用系数法、单位容量法及逐点法）条件：利用系数: 0.60 维护系数: 0.80 ；E = NΦUK / A N = EA / (ΦUK)其中：Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数1.房间参数（一层磅房）房间类别：,照度要求值:100.00LX,功率密度不超过11.00W/m2房间长度L: 22.00 m房间宽度B: 5.88 m计算高度H: 4.15 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 1.132.灯具参数:型号: 汞灯GGY-80单灯具光源数:1个灯具光通量: 2940lm灯具光源功率:80.00W镇流器类型:镇流器功率:0.00计算结果:建议灯具数: 9计算照度: 98.27LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 720.00W实际功率密度: 5.57W/m2折算功率密度: 5.67W/m23.校验结果:要求平均照度:100.00LX实际计算平均照度:98.27LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:5.67W/m2符合规范节能要求!1.房间参数（一层单控室+等待室）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：一层单控室房间长度L: 18.69 m房间宽度B: 5.72 m计算高度H: 2.65 m顶棚反射比(%)：70墙反射比(%)：70地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TL5HE28W/827单灯具光源数:2个灯具光通量: 2900lm灯具光源功率:56.00W镇流器类型:TL5标准型镇流器功率:8.00计算结果:建议灯具数: 12计算照度: 292.63LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 732.00W实际功率密度: 6.73W/m2折算功率密度: 6.90W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:292.63LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:6.90W/m2符合规范节能要求!1.房间参数（2层办公室1）与2层办公室4相同房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室1房间长度L: 5.23 m房间宽度B: 3.93 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 3计算照度: 304.37LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 180.00W实际功率密度: 8.75W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:304.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数：（2层办公室2）与2层办公室3相同房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室2房间长度L: 5.38 m房间宽度B: 3.74 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 3计算照度: 311.33LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 180.00W 实际功率密度: 8.95W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:311.33LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数（2层办公室5）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层办公室5房间长度L: 5.74 m房间宽度B: 5.23 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 4计算照度: 278.40LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 240.00W 实际功率密度: 8.00W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.40LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数：（2层会议室）房间类别：,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称：2层会议室房间长度L: 10.74 m房间宽度B: 5.59 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：10室形系数RI: 1.502.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 8计算照度: 278.45LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 480.00W 实际功率密度: 8.00W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.45LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数（2层走廊）房间类别：,照度要求值:50.00LX,功率密度不超过11.00W/m2房间名称：走廊房间长度L: 19.13 m房间宽度B: 1.62 m计算高度H: 2.45 m顶棚反射比(%)：70墙反射比(%)：50地面反射比(%)：20室形系数RI: 1.132.灯具参数:型号: 飞利浦TLD18W/29单灯具光源数:1个灯具光通量: 1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数: 6计算照度: 58.25LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 120.00W 实际功率密度: 7.94W/m2折算功率密度: 7.67W/m23.校验结果:要求平均照度:50.00LX实际计算平均照度:58.25LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:7.67W/m2符合规范节能要求!1.房间参数(厕所)房间类别：,照度要求值:75.00LX,功率密度不超过11.00W/m2房间名称：厕所房间长度L: 5.81 m房间宽度B: 2.34 m计算高度H: 2.25 m顶棚反射比(%)：70墙反射比(%)：70地面反射比(%)：10室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD18W/29单灯具光源数:1个灯具光通量: 1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数: 2计算照度: 88.37LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 40.00W 实际功率密度: 2.95W/m2折算功率密度: 2.50W/m23.校验结果:要求平均照度:75.00LX实际计算平均照度:88.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:2.50W/m2符合规范节能要求!（3）年平均雷暴日的计算：防雷计算书1.已知条件:建筑物的长度L = 22.0m建筑物的宽度W = 12.0m建筑物的高度H = 9.6m广州的年平均雷暴日天数Td =90.0天/年校正系数k = 1.02.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.1087其中: 建筑物的雷击大地的年平均密度: Ng = 0.024Td ^1.3 = 0.024*35.60^1.3 = 8.3316等效面积Ae为: H<100M, Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10 -6 = 0.00893.计算结论:根据《防雷设计规范》，该建筑应该属于第三类防雷建筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学号xx大学（建筑电气工程技术课程设计）设计说明书xx生物技术有限公司生产中心二层消防安防设计起止日期：2015 年1月5日至2015 年1月9日学生姓名班级成绩指导教师(签字)xx学院2014年9月11 日目录一、工程概述 (1)二、消防控制系统 (1)三、探测区域的划分 (1)四、报警区域的划分 (1)五、火灾探测器的布置 (1)六、火灾探测器数量的计算 (2)七、广播数目的确定 (5)八、警铃及手动报警按钮的布置 (5)九、消防专用电话的布置 (6)十、安防系统摄像头及监视设备布置 (6)十一、防盗入侵方案设计 (6)十二、主要出入口及设备监控布置 (6)十三、线路传输系统设计 (6)参考文献： (7)一、工程概述本工程为天津安必森生物技术有限公司生产中心消防安防系统设计，生产中心共一层，主要用途为车间和办公用房，为一级保护对象。
系统设计主要包括火灾探测报警以及对应消防设施的联动，还包括消防广播系统，安防系统。
二、消防控制系统建筑共两层，采用集中火灾报警控制系统。
消防控制室设于一层，每层设一个区域火灾报警器，放置于公共走廊中；每层设置水流指示器，与区域火灾报警控制器相连；防火阀设置于首层。
消防控制室中设消防联动控制器以及广播控制器，火灾计算机图形显示系统，火灾广播系统等设备。
在楼层弱电井中设集线器以及广播接线箱。
三、探测区域的划分根据《GB 50116-2013 火灾自动报警系统设计规范》3.1 探测区域的划分应符合下列规定：m；从主要人口能看清其内部，3.2探测区域应按独立房(套)间划分。
一个探测区域的面积不宜超过5002m的房间，也可划为一个探测区域。
且面积不超过10002本工程将每个房间设置为一个探测区域，研发车间为一个探测区域。
四、报警区域的划分根据《GB 50116-2013 火灾自动报警系统设计规范》4.1.1报警区域应根据防火分区或楼层划分。
一个报警区域宜由一个或同层相邻几个防火分区组成。
本工程按楼层划分，每层为一个报警区域。
五、火灾探测器的布置根据《GB 50116-2013 火灾自动报警系统设计规范》，火灾探测器的选择是根据探测器警戒区域初期火灾形成和发展特点去选择相应功能和特点的火灾探测器。
考虑到本工程为一级保护对象，其他功能房间均设有火灾报警探测器。
5.1.1 探测区域内的每个房间至少应设置一只火灾探测器。
5.1.2 感烟探测器、感温探测器的保护面积和保护半径，应按表5.1确定。
表5.15.1.3 感烟探测器、感温探测器的安装间距，应根据探测器的保护面积A 和保护半径R 确定，并不应超过本规范附录A 探测器安装间距的极限曲线D1~D11(含D9)所规定的范围。
5.1.4 一个探测区域内所需设置的探测器数量，不应小于下式的计算值：SN K A=⨯ 式中N ——探测器数量（只）N 应取整数； S ——该探测区域面积（2m ）； A ——探测器的保护面积（2m ）；K ——修正指数，特级保护对象面积取0.7—0.8，一级保护对象宜取0.8—0.9，二级保护对象宜取0.9—1.0，本工程取0.9。
5.1.6 在宽度小于3m 的内走道顶棚上设置探测器时，宜居中布置。
感温探测器的安装间距不应超过10m ；感烟探测器的安装间距不应超过15m ；探测器至端墙的距离，不应大于探测器安装间距的一半。
5.1.7 探测器至墙壁、梁边的水平距离，不应小于0.5m 。
本工程为普通办公楼，以实验室办公室为主，房间内无突出梁隔断等，全部采用普通感烟探测器，走廊宽度小于3米，按规范布置，厕所小于5平方米，不设置探测器。
图5-1探测器安装间距的极限曲线六、火灾探测器数量的计算（1） 研发车间（L=45m ，W=12.6m ）。
a 、确定感烟探测器的保护面积A 和保护半径R 。
地面面积5676.1245=⨯=∙=W L S 房间高度,即mh 5.4=m h 6≤顶棚坡度︒=0θ，即查表可得，感烟探测器： 保护面积 260m A = 保护半径 m R 8.5= b 、计算所需探测器数N根据建筑设计防火规范，取K=0.8，则有81.11608.0567=⨯=∙≥A K S N 取N=12c 、确认探测器安装距离a 、b 。
查极限曲线260;6.112m A R D === m b m a 8;5.7==d 、因此需布置一个探测器，现校验如下：m b a r 5.5)28()25.7()2()2(2222=+=+=因为r<R,所以满足要求。
（2）车间办公室一（L=4.45，W=6.6m ）a 、确定感烟探测器的保护面积A 和保护半径R 。
地面面积37.296.645.4=⨯=∙=W L S 房间高度,即m h 5.4=m h 6≤顶棚坡度︒=0θ，即查表可得，感烟探测器： 保护面积 280m A = 保护半径 m R 7.6= b 、计算所需探测器数N根据建筑设计防火规范，取K=0.8，则有46.0808.037.29=⨯=∙≥A K S N 取N=1c 、确认探测器安装距离a 、b 。
（1）查极限曲线280;4.132m A R D === m b m a 10;8==d 、因此需布置一个探测器，现校验如下：因为r<R,所以满足要求。
mb a r 4.6)210()28()2()2(2222=+=+=m b a r 4.6)210()28()2()2(2222=+=+=(3)车间办公室二、消防控制室（L=3.65，W=6.6m ）a 、确定感烟探测器的保护面积A 和保护半径R 。
地面面积09.246.665.3=⨯=∙=W L S 房间高度,即m h 5.4=m h 6≤顶棚坡度︒=0θ，即查表可得，感烟探测器： 保护面积 280m A = 保护半径 m R 7.6= b 、计算所需探测器数N根据建筑设计防火规范，取K=0.8，则有38.0808.009.24=⨯=∙≥A K S N 取N=1c 、确认探测器安装距离a 、b 。
查极限曲线280;4.132m A R D === m b m a 10;8==d 、因此需布置一个探测器，现校验如下：因为r<R,所以满足要求 （3）车间办公室三（L=7.4，W=6.6m ）a 、确定感烟探测器的保护面积A 和保护半径R 。
地面面积82.506.64.7=⨯=∙=W L S 房间高度,即m h 5.4=m h 6≤顶棚坡度︒=0θ，即查表可得，感烟探测器： 保护面积 280m A = 保护半径 m R 7.6= b 、计算所需探测器数N根据建筑设计防火规范，取K=0.8，则有79.0808.082.50=⨯=∙≥A K S N 取N=1c 、确认探测器安装距离a 、b 。
查极限曲线280;4.132m A R D === m b m a 10;8==d 、因此需布置一个探测器，现校验如下：因为r<R,所以满足要求 （4）车间办公室四（L=9，W=6.6m ）a 、确定感烟探测器的保护面积A 和保护半径R 。
地面面积4.596.69=⨯=∙=W L S 房间高度,即m h 5.4=m h 6≤顶棚坡度︒=0θ，即查表可得，感烟探测器： 保护面积 280m A = 保护半径 m R 7.6= b 、计算所需探测器数N根据建筑设计防火规范，取K=0.8，则有93.0808.04.59=⨯=∙≥A K S N 取N=1c 、确认探测器安装距离a 、b 。
查极限曲线280;4.132m A R D === m b m a 10;8==d 、因此需布置一个探测器，现校验如下：因为r<R,所以满足要求七、广播数目的确定设置要求：（1）走道、大厅、餐厅等公共场所，扬声器的设置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过25m 。
在走道交叉处、拐弯处均应设置扬声器。
走道末端最后一个扬声器距墙不大于8m 。
（2）走道、大厅、餐厅等公共场所装设的扬声器，额定功率不应小于3W ，实配功率不应小于2W 。
（3）客房内扬声器额定功率不应小于1W 。
（4）设置在空调、通风机房、洗衣机房、文体娱乐场所和车库等处，有背景噪声干扰场所内的扬声器，在其播放范围内最远点的播放声压级，应高于背景噪声15dB ，并据此确定扬声器功率。
由于本建筑只需在走廊设置事故广播，依此要求并根据平面图实际情况在走道布置2个事故 广播扬声器。
八、警铃及手动报警按钮的布置在适当位置布置警铃及手动报警按钮，报警区域内每个防火分区至少设置一只手动报警按钮，从m b a r 4.6)210()28()2()2(2222=+=+=一个防火分区内的任何位置到最邻近的一个手动报警按钮的步行距离不大于25m。
手动火灾报警按钮设置电话插孔。
依此要求并根据平面图实际情况在公共走道共布置2个带消防对讲通话插孔的手动报警按钮。
九、消防专用电话的布置1、用途：用于消防控制室与消防专用电话分机设置点的火情通话。
设置要求：2、建筑物内消防泵房、通风机房、主要变配电室、电梯机房、区域报警控制器及卤代烷等管网灭火系统应急操作装置处。
以及消防值班、警卫办公用房等处应装设火警专用电话分机。
（2）电话总机应为人工交换机，且设于消控室内。
（3）消防火警电话用户话机或送受话器的颜色宜采用红色，在墙上安装时，底边距地高度为1.5m。
（4）火警电话布线不应与其它线路同管或同线束布线。
（5）消控室内除有专用的火警电话总机外还应有供拨“119”火警电话的电话机。
依此要求并根据平面图实际情况设置1部消防对讲专用电话。
十、安防系统摄像头及监视设备布置本工程楼道及出入口均设置安防摄像头，摄像机均为吸顶安装。
系统做时序切换，切换时间为1~30s 可调，同时可手动选择某一摄像机进行跟踪、记录。
监视器应为专用监视器。
监视器的图像质量按五级损伤制评定，图像质量不应低于4级。
所有摄像机的电源，均由主机供给。
主机自带UPS电源，工作时间大于60min。
具体安防系统布置见平面图。
十一、防盗入侵方案设计被动红外探测器采用吸顶式，将它安装在各层天花板上且水平安装。
紧急按钮安装在紧急情况下人员容易触发的部位，本次设计安装在墙壁处，并注意隐蔽性。
门、窗磁探测器安装在研究所所有外部窗户和进户门上。
玻璃破碎探测器主要安装在每层和与楼下屋顶相对应上一层的所有外层窗户边，距离窗框5cm 处。
（1）与外界连同的门口都设置门磁（共3处）；（2）与外界连通的窗口设置红外探测器（共40处）。
十二、主要出入口及设备监控布置根据本工程的实际情况及《视频安防监控系统工程设计规范》，主要是对建筑物的进出口和主要走道的视频监控。
监视点共有10个。
视频输出有一个放置在保安室中。
为此本系统采用美国AD公司的AD1650BR56—8型主机。
