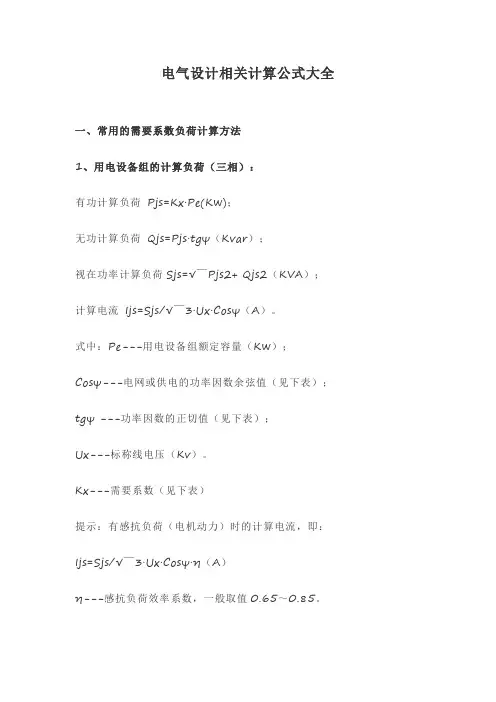

建筑电气设计相关计算公式大全

一、常用的需要系数负荷计算方法1、用电设备组的计算负荷（三相）：有功计算负荷 Pjs=Kx·Pe(Kw)；无功计算负荷 Qjs=Pjs·tgψ（Kvar）；视在功率计算负荷Sjs=√￣Pjs2+ Qjs2（KVA）；计算电流 Ijs=Sjs/√￣3·Ux·Cosψ（A）。

式中：Pe---用电设备组额定容量（Kw）；Cosψ---电网或供电的功率因数余弦值（见下表）；tgψ ---功率因数的正切值（见下表）；Ux---标称线电压（Kv）。

Kx---需要系数（见下表）提示：有感抗负荷（电机动力）时的计算电流，即：Ijs=Sjs/√￣3·Ux·Cosψ·η（A）η---感抗负荷效率系数，一般取值0.65～0.85。

民用建筑（酒店）主要用电设备需要系数Kx及Cosψ、tgψ的取值表：注：照明负荷中有感抗负荷时，参见照明设计。

2、配电干线或变电所的计算负荷：⑴、根据设备组的负荷计算确定后，来计算配电干线的负荷，方法如下：总有功计算负荷∑Pjs=K∑·∑(Kx·Pe)；总无功计算负荷∑Qjs= K∑·∑（Pjs·tg）；总视在功率计算负荷∑Sjs=√￣（∑Pjs）2+（∑Qjs）2。

配电干线计算电流∑Ijs=∑Sjs/√￣3·Ux·Cosψ（A）。

式中：∑---总矢量之和代号；K∑---同期系数（取值见下表1）。

⑵、变电所变压器容量的计算，根据低压配电干线计算负荷汇总后进行计算，参照上述方法进行。

即：∑Sjs变= K∑·∑Sjs干线（K∑取值范围见下表2）。

变压器容量确定：S变=Sjs×1.26= （KVA）。

（载容率为80﹪计算，百分比系数取1.26，消防负荷可以不计在内）。

变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= （Kva）。

同期系数K∑值表：计算负荷表（参考格式）：计算举例（方法参照如上计算）：Pjs=Kx·Pe(Kw)；Qjs=Pjs·tgψ（Kvar）；Sjs=√￣Pjs2+ Qjs2（KVA）；Ijs=Sjs/√￣3·Ux·Cosψ（A）。

提示：按设备组计算，配电干线逐项计算累加后，来计算变电所低压母线和变压器的容量。

变电所低压母线一般按计算电流的1.35—1.5倍的系数考虑。

3、推荐的配电干线、配变综合需要系数简明方法综合系数（K综）表：注明：建筑电气计算中变电所的综合同期系数，可作为估算时使用，即：住宅建筑综合系数K∑综一般取0.45～0.55；商业建筑综合系数K∑综一般取0.6～0.8；计算举例：S变= Pe·K综，或S配电干线= Pe·K综。

二、单位面积功率的电力负荷计算方法建筑物单位面积功率Pe（负荷密度）乘以建筑总面积S，即：Pjs=Pe·AS/1000（Kw）。

式中：Pjs---有功计算负荷（Kw）；Pe---单位面积的功率指标（W/㎡）；AS----建筑总面积（㎡）。

民用建筑用电负荷估算指标（表）注明：1、此方法主要用于初步设计或方案设计阶段，负荷的最终确定以实际为准。

2、配电变压器的容量估算，一般按计算总负荷的70～80﹪初定，即：S变= （Pe·S/1000）·（70～80﹪）（KVA）。

变压器容量的最终确定，按实际计算结果来进行校正。

三、建筑照明设计简明方法1、照度lx与照度计算公式：即：E=F/A；式中 E---单位面积上接受的光通量，称照度，计量单位lx（勒克斯）；F---光通量，lm（流明）；A---光照的面积（㎡）；流明与照度的关系：1勒克斯（lx）=1流明（lm）/1平米（㎡）。

光源换算举例：直管荧光灯每瓦功率W是60～94lm取值80lm（见表5），40W荧光灯管×80lm =3200lm（lx参照的近似值）。

2、常用的单位容量法照明计算：W=∑P/A (W/㎡)。

式中 W----在某最低照度下的单位容量W/㎡；∑P----房间内照明总安装容量（含镇流器功率在内）W；A----房间的面积㎡。

∑P=W·A/Kmin；式中 Kmin---最小照度值（查表）。

灯具盏数N=∑P/W’；式中 N---在规定照度下所需灯具盏数；W’----每盏灯具的功率（包括镇流器功率在内）W；3、照明负荷计算方法：⑴、在初步设计方案设计阶段时，可采用单位面积容量方法（见表）进行估算。

⑵、在施工图设计阶段时，可采用下述方法计算：①照明分支线路计算负荷，即：Pjsc=∑（Pe+Pb）；或Pjsc=∑Pe（1+Ka）；②照明干线计算负荷，即：Pjsc=Kx·∑（Pe+Pb）；或Pjsc= K∑·∑Pe（1+Ka）；③照明负荷分布不均匀时的计算负荷，即：Pjsc=3·Kx·∑（Pm+Pb）；或Pjsc= 3·Kx·∑Pm（1+Ka）；④照明变压器低压侧及主干线计算容量，即：Sjsc= Kt·(Kx·∑Pe+ Pb/ Cosψ),或Sjsc= Kt·(Kx·∑P·1+ Ka / Cosψ)；⑤照明配电线路计算电流Ijsc、有功电流Ijsw、无功电流Ijsr，纯电阻性光源计算公式：Ijsc= Pjsc/220（单相），或Ijsc= Pjsc/1.732·380（三相）；有感性光源计算公式：Ijsw= Pjs/220·Cosψ（单相），或Ijsw= Pjsc/1.732·380·Cosψ（三相）；Ijsr= Ijsc·tgψ。

（注：Cosψ为感性负荷的功率因数）有阻性、感性光源的混合线路计算电流：Ijsh=√￣（Ijsc+Ijsw）2+ Ijsr2；⑥三相线路功率因数Cos的计算：Cosψ=∑Ijsc/ ∑Ijsh.上式中 Pjsc---计算功率（KW）；Sjsc---变压器低压侧及主干线计算功率（KVA）；Pe---照明灯泡总安装容量（KW）；Pb---灯具附件镇流器损耗功率（KW）；Kx---需要系数（见下表）；Ka---镇流器及其附件的损耗系数，白炽灯和卤钨灯为0；高压汞灯为0.08；荧光灯、气体放电灯为0.02.∑Pm---最大一相灯泡容量之和（KW）；Kt----照明负荷同期系数（见下表）；Cosψ---光源功率因数（见下表）；Ijsc---线路上各类光源的计算有功电流（A）；Ijsw---混合线路感性负荷的有功电流（A）；Ijsr---混合线路感性负荷的无功电流（A）；Ijsh---阻性、感性光源的混合线路计算电流（A）。

照明用电设备（光源）的Cosψ及tgψ取值表民用建筑照度标准lx值与单位功率密度W/㎡表（UGR为统一炫光值；Ra为平均显色指数）注明：学校、图书馆、展览馆等建筑的照明，宜采取混合光照明。

照明用电设备需要系数Kx值表照明负荷同时系数Kt提示：照明负荷同时系数Kt，主要是考虑照明变压器、主干线计算式参考。

住宅建筑照度标准值推荐常用光源的电气参数对照表（可用于光源的流明与照度对照参考）4、照明灯具设计的安装方式代号：D---灯具的通用代号；YD—荧光灯通用代号；CP---线吊式，自在器线吊式；H M—座装；CP1—固定线吊式；S---吸顶式或直附式；CP2—防水线吊式；WR—墙壁内安装；CP3—吊线器式；R---嵌入式（不可进人的顶棚）；Ch---吊链式；CR—顶棚内安装（可进人的顶棚）；P---吊管式；CL—柱上安装；W---壁装式；SP—支架上安装。

应用举例：D-100W/S- BV3×2.5/FPC20/CC四、建筑电气设计常备的参考数据及工程代号1、旅游酒店的负荷密度和单位指标值表：注明：旅游酒店各功能区用电设备组负荷的估算，可推算配电干线截面或配变容量。

2、旅游酒店主要用电设备的Kx及Cosψ、tgψ的取值表3、变压器装置容量指标表（按建筑面积）：作为估算变压器容量参考4、《小康住宅设计导则》推荐的住宅需要系数Kx5、《小康住宅设计导则》推荐的每套住宅用电负荷及电能表规格6、民用建筑照明负荷的需要系数Kx表7、铜铝母排、汇流排过流量设计参考值8、照明灯具设计的安装方式代号：D---灯具的通用代号；YD—荧光灯通用代号；CP---线吊式，自在器线吊式；H M—座装；CP1—固定线吊式；S---吸顶式或直附式；CP2—防水线吊式；WR—墙壁内安装；CP3—吊线器式；R---嵌入式（不可进人的顶棚）；Ch---吊链式；CR—顶棚内安装（可进人的顶棚）；P---吊管式；CL—柱上安装；W---壁装式；SP—支架上安装。

应用举例：D-100W/S- BV3×2.5/FPC20/CC9、电力线缆敷设方式的设计代号：PR---塑制线槽敷设；M R---金属线槽敷设；PC---聚乙烯硬质管敷设；FPC--聚乙烯半硬质管敷设；TC---薄壁钢质电线管敷设；SC---厚壁钢质电线管敷设；RC---水煤气钢管敷设；C----直埋地敷设；KPC—塑制波纹电线管敷设。

CT---电缆桥架敷设。

PL---塑料夹配线敷设；FR---金属软管配线。

提示：当线路或电缆采用穿管、槽板或桥架敷设时，其占载率规定在45％以内。

10、电力线缆敷设部位的设计代号：SR---沿钢索敷设；BE---沿屋架或屋架下弦明敷；CLE--沿柱明敷设；WE---沿墙明敷设；CCE---沿天棚或顶棚板面敷设；ACE—在能进入的吊顶内敷设；BC---暗设在梁内；CLC---暗设在柱内；WC---暗设在墙内；CC----暗设在屋面或顶板内；FC---暗设在地面或地板内；ACC---暗设在不能进人的吊顶内。

应用举例：PG--YJV-4×25+1×16/PC50/FC.11、线路敷设工程的功能代号表示方法PG---配电干线；PFG---配电分干线；LG---电力干线；LFG---电力分干线；M G---照明干线；M FG---照明分干线；KZ---控制线缆。

12、线路标注设计的一般方法a—d(e×f)—g—h；式中a---线路功能、编号；d---导线型号；e---导线根数；f---导线截面（m㎡）；g---导线敷设方式；h---导线敷设部位。

举例：PG—YJV4×185+1×95/CT/CC.五、配电设备、变压器与电缆敷设1、变压器的种类与用途：SCB10-10/0.4(D,yn11)系列干式绝缘变压器，为建筑变电所中常用。
