关于“五图一表”内容1、施工方案示意图：（根据各专业施工内容，布置施工方案平面图）2、施工作业流程计划图：（根椐施工作业面，人员布置、施工负责人、技术负责人、材料、工具、通信联络）3、施工防护示意图；（根据施工现场平面图、按照《技规》布置现场防护人员的位置和防护标志）4、电气化施工停电示意图5、夜间施工照明布置图6、安全关键卡控表接触网施工安全重点卡控表说明：1、本图为施工现场封锁上下线安全防护示意图，长度以米计。
2、现场安全防护人员站在距施工地点的第一个响墩20m 处，且在瞭望条件较好的地点显示停车手信号。
3、防护员与驻站联络员、施工现场指挥必须保持畅通的联系。
郭瑞明K98+200陈明君 移动停车信号牌（灯）4说明：1、本图为施工现场封锁上下线安全防护示意图，长度以米计。
2、现场安全防护人员站在距施工地点的第一个响墩20m 处，且在瞭望条件较好的地点显示停车手信号。
3、防护员与驻站联络员、施工现场指挥必须保持畅通的联系。
单志强移动停车信号牌（灯）高密～昌邑区间下行线拨接施工线路封锁施工防护方案说明：1、本图为施工现场下行慢行安全防护示意图，上行慢行与此相同，长度以米计。
2、现场安全防护人员应在施工现场值班，并进行测速。
3、防护员与车站、施工指挥人员必须保持畅通的联系。
照明布置图注：在拨接口地段利用工务的照明为主,在拨接口以外接触网施,同时,对所有上部施工的作业开通组织安全措施一、铁路站场、区间及其附近施工或行走安全规程：1、听从指挥，注意防护人员所发信号，及时避让列车。
2、不得在双线路桥的线路中间、铁路中心或轨面上行走，且宜避开路肩。
3、横向跨越铁路时，在已停列车两端头通过时的距离不应小于5米。
严禁在车辆下部或车钩处通过。
4、不得在铁路建筑限界以内的地方坐、卧、休息等。
5、不得钻车、扒车、跳车及从车底下传递工具。
6、不得乱动铁路设施，改变铁路设施原有状态。
7、铁路线附近堆放的器材、工具，必须牢固，严禁侵入铁路建筑限界。
五牌一图内容
室外五牌一图工程概况牌安全生产牌一、进入施工现场，必需遵守平安生产规章制度。
二、进入施工区，必需佩戴平安帽、扣好帽带，机械操作工必需佩戴防护帽。
三、在建工程中的“四口”和“五临边”必需有防护设施。
四、现场内不准赤脚，不准穿硬底鞋、高跟鞋，喇叭裤和酒后作业。
五、高空作业必需系好平安带，平安带高挂低用，高空作业严禁皮鞋或带钉的易滑鞋。
六、非操作人员不得进入施工紧急区域内。
七、未经施工负责人批准，不得随意拆除架子设施及平安防护装置。
八、严禁从高空抛扔材料、工具、砖、石、建筑垃圾等一切物品。
九、架设电线必需符合《规范》规定，电气设备必需有爱惜接零装置。
十、施工现场的紧急区域应有警示标记，夜间有照明示警。
文明施工牌一、施工现场各级管理人员必需遵守各项管理制度，做到场内整齐、卫生、平安、防火道路畅通。
二、按施工组织设计平面布置图布置材料和机具设备，设置建筑垃圾堆场，不得乱扔材料及杂物，刚好清理零散物料及建筑垃圾。
三、临时占用道路必需到有关部门办理有关手续。
四、施工现场要做到道路平整、排水渠畅通，按施工组织设计平面布置图布置电路、给排水线路，做到水管不漏水，电线不漏电。
五、现场应设有男、女厕所，排污、排便等设施。
六、严禁在工地内进行吸毒、赌博、斗殴、盗窃等活动，违者交公安机关处理。
七、夜间施工必需通过主管部门批准并公开告示，取得社会谅解方可施工。
八、施工现场应遵守国家有关环保法规，实行措施限制现场的各种灰尘、废不排放、固体废物处理以及噪声和振动时环境爱惜的措施。
消防保卫牌一、建立项目保卫领导小组和业余消防队，健全各种消防保卫制度，按施工组织设计布置现场消防保卫工作。
二、施工现场必需设置门卫，作业人员必需佩戴胸卡进出施工现场，严禁非操作人员及家属留宿施工现场。
三、严格执行动火审批制度，未经批准，任何人不得在现场运用明火。
四、严格执行易燃易爆物品的存放、保管和运用的规定，木工房等易燃场所必需工完场地清，严禁吸烟、并配备足数量的消防灭火器材。
施工项目五牌一图(工程概况、质量、安全、消防、文明)
安全生产守则1、施工现场成立以项目经理为首的安全领导组，严格执行“安全生产责任制度”。
2、严格执行“三级”安全教育培训，加强安全意识，真正做到“安全第一，预防为主”。
3、现场施工必须配戴安全帽，高空作业必须配戴安全带。
4、做好“四口、五临边”防护。
5、严格执行安全管理制度，杜绝“三违”：违章指挥；违章作业；违反劳动纪律。
6、特种作业人员必须经过专门安全培训并取得特种作业资格，方可上岗。
7、严格执行“安全技术交底制度”。
8、操作旋转设备的人员，应穿“三紧”（袖口紧、下摆紧、裤脚紧）工作服；不准戴手套、围巾。
9、现场设专职安全员，做好日常的全面检查工作。
10、禁止使用未成年工。
11、严格执行“安全事故报告制度”。
消防保卫守则1、施工现场成立以项目经理为首的消防安全领导组，做好消防工作的计划、实施及监督。
2、对新进场人员进行消防安全培训，明确消防目标，学习灭火器材的使用方法，加强消防安全意识，真正做到“预防为主，防消结合”。
3、明火作业（包括：电、气、氧焊等带有明火的施工）现场必须配备足够的灭火器材，并按照现场总平面布置要求摆放。
施工现场严禁吸烟。
4、现场设专（兼）职消防员，做好日常的消防安全检查工作，确保现场道路畅通。
5、易燃、易爆材料单独设库，严禁与其它材料混放。
6、施工现场要严格执行“动火审批制度”，严禁擅自动用明火。
7、如发生火灾，应按公司“应急预案与响应程序”向公司或消防机关报警（火灾报警：119），并采取相应措施。
8、项目部要有专职看工地、下夜人员负责施工现场安全、保卫、防火、防盗等工作。
严格遵守巡视、防盗制度，对所有停放的施工机具，施工资料要严格看护，杜绝丢失及各种事故系统。
文明施工守则1、进入施工现场必须统一着装、佩带胸卡、安全帽，禁止穿背心、拖鞋进入施工现场。
2、严禁酒后上班。
3、现场各施工人员严禁从窗户或临边洞口抛掷物品垃圾等。
4、所有施工人员在施工过程中必须注意保护现场材料、半成品及成品。
什么叫做五图一表
什么叫做五图一表
不同行业五图一表内容含义不同。
煤矿方面五图一表是：五图是指工作面，通风系统图，避灾路线图，正规循环作业图，供电系统图。
一表是指：劳动组织与技术经济指标表。
综掘工作面五图一表是：五图：巷道布置图、避灾路线图、巷道支护平、断面图、通风系统图和运输系统图。
一表是指：循环作业图表。
建筑方面有五牌一图：五牌即工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌；一图即施工现场平面图。
齐全施工现场五牌一图内容
工程慨况牌文明施工牌一、施工现场各级管理人员必须遵守各项管理制度,做到场内整齐、卫生、安全、防火道路畅通。
二、按施工组织设计平面布置图布置材料和机具设备，设置建筑垃圾堆场，不得乱扔材料及杂物，及时清理零散物料及建筑垃圾。
三、临时占用道路必须到有关部门办理有关手续。
四、施工现场要做到道路平整、排水渠畅通,按施工组织设计平面布置图布置电路、给排水线路，做到水管不漏水，电线不漏电。
五、现场应设有男、女厕所，排污、排便等设施。
六、严禁在工地内进行吸毒、赌博、斗殴、盗窃等活动，违者交公安机关处理。
七、夜间施工必须通过主管部门批准并公开告示，取得社会谅解方可施工.八、施工现场应遵守国家有关环保法规，采取措施控制现场的各种灰尘、废不排放、固体废物处理以及噪声和振动时环境保护的措施.安全生产牌一、进入施工现场，必须遵守安全生产规章制度。
二、进入施工区，必须佩戴安全帽、扣好帽带，机械操作工必须佩戴防护帽。
三、在建工程中的“四口”和“五临边”必须有防护设施。
四、现场内不准赤脚，不准穿硬底鞋、高跟鞋，喇叭裤和酒后作业。
五、高空作业必须系好安全带，安全带高挂低用，高空作业严禁皮鞋或带钉的易滑鞋。
六、非操作人员不得进入施工危险区域内。
七、未经施工负责人批准,不得任意拆除架子设施及安全防护装置。
八、严禁从高空抛扔材料、工具、砖、石、建筑垃圾等一切物品。
九、架设电线必须符合《规范》规定，电气设备必须有保护接零装置。
十、施工现场的危险区域应有警示标志，夜间有照明示警.消防保卫牌一、建立项目保卫领导小组和业余消防队,健全各种消防保卫制度，按施工组织设计布置现场消防保卫工作.二、施工现场必须设置门卫,作业人员必须佩戴胸卡进出施工现场,严禁非操作人员及家属留宿施工现场。
三、严格执行动火审批制度，未经批准，任何人不得在现场使用明火.四、严格执行易燃易爆物品的存放、保管和使用的规定，木工房等易燃场所必须工完场地清，严禁吸烟、并配备足数量的消防灭火器材。
关于采掘工作面五图一表规范的意见
关于规范采掘工作面“五图一表”的通知各采掘区队：经会议研究，决定对金鸡滩煤矿井下采掘工作面“五图一表”进行规范，各工作面现场必须尽快更换新图板，具体要求如下：一、采掘工作面“五图一表”内容：1.采煤工作面“五图一表”为：工作面巷道布置图（平、剖），供电及监测通信系统图，通风系统及避灾路线图，设备布置图，支护示意图，正规循环作业图表。
2.掘进工作面“五图一表”为：A.综掘工作面：巷道平面布置图，避灾路线图，巷道支护平、断面图，通风系统图，断面截割轨迹图及正规循环作业图表；B.炮掘工作面：巷道布置图，施工断面图，炮眼布置三视图，避灾路线图、爆破说明书（表）、正规循环作业图表。
二、采掘工作面现场牌版规定1.现场牌版尺寸规定为：每张图板长×宽= 1500×1000 mm。
2.必须保证图文清晰，内容齐全、正确，便于观看。
3.牌版材质不锈钢框架，铝（塑）板底板，外贴防水反光贴纸。
4.更换工作面时，只更换防水反光贴纸。
5.工作面开门200m以内可用临时牌版，三、现场牌版内容规范1.采煤工作面区队简介、工作面简介继续沿用现有样式，采煤工作面共4张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）。
顺槽单巷长度超过3000米时，从中间断开分两段上下布置。
第二张：内容为供电及监测通信系统图。
移动变电站供电系统图（A2）和固定变电站供电系统图（A2）在上，监测通信系统图在下布置。
第三张：内容为通风系统及避灾路线图，巷道中间可打断。
通风系统图在上，避灾路线图在下。
第四张：内容为设备布置图，支护示意图，正规循环作业图表。
设备布置图在上，支护示意图（A2）及正规循环作业图表（A2）在下。
2.掘进工作面A.综掘工作面区队简介继续沿用现有样式，掘进工作面共3张牌版，内容如下：第一张：内容为工作面巷道布置图（平、剖）和工作面简介。
工作面巷道布置图（平、剖）在上，工作面简介在下。
第二张：内容为巷道支护平、断面图，断面截割轨迹图及正规循环作业图表。
矿井五图一表标准样式标准规范
矿井五图一表标准样式标准规范
一、放炮警戒牌管理标准
1、放炮警戒牌应采用铝板加工，宽x高为300X200mm,红字,上写“前方放炮”字样。
2、放炮警戒牌悬挂于境界帘正中位置，字面朝外，撤除警戒后要及时收回警戒牌。
3、每一处警戒地点必须拉警戒帘，并悬挂放炮警戒牌，两者缺一者，均视为未设岗警戒。
4、放炮警戒牌要保持完好整洁，如有损坏及时更换。
二、集水池管理牌标准
1、巷道低洼积水处，按规定必须设集水池，并挂牌管理。
2、管理牌应采用双色塑料牌加工，宽*高为400*200mm,白底红字，蓝色边框，上写“集水池”及编号。
3、管理牌悬挂于集水池正上方，帮部距底板2m高处。
4、生产完集水池后，要在当天挂好管理牌。
三、里程牌标准
1、各掘进工作面巷道掘进长度超过300米的必须悬挂标记巷道长度的里程牌。
2、里程牌应采用双色塑料牌加工，宽*高为180*120mm,白底红字，蓝色边框。
3、里程牌以50m为一个单位长度，由“0米”开始，0米牌悬挂于该巷道单位工种的设计起点，每50米一个里程牌，一直到巷道终点，全程悬挂。
4、综掘巷道里程牌悬挂于巷道行人侧，距顶板200mm的巷道帮部，普掘巷道悬挂于风筒对侧拱基线以上500mm的位置(有管路或电缆时，挂于管路或电缆上方200mm处)
5、顺槽内里程牌由采煤队在工作面回采时进行回收交回仓库。
建筑施工五图一表
五牌一表1、工程概括牌2、管理人员名单及监督电话牌，3、消防保卫牌4、安全生产牌5、文明施工牌一图：施工现场平面图(施工现场平面图内容:门卫室.职工宿舍.项目经理.工程师室.资料室.技术员:技术科:施工科.安全员.质检员.监理员.会议室.标养室.食堂.厨房.水房.厕所.混凝土搅拌站(水泥.沙石.水等材料场地).仓库.材料加工厂(木工.钢筋.水暖).三通:水:电:路的安排.安全消防设施安排.指北针)根据<<建筑施工安全检查标准>>第三条,第八项,第一款规定施工现场必须设有“五牌一图”，即工程概况牌、管理人员名单及监督电话牌、消防保卫(防火责任)牌、安全生产牌、文明施工牌和施工现场平面图。
标牌规格统一、位置合理、字迹端正、线条清晰、表示明确，并固定在现场内主要进出口处，严禁将“五牌一图”挂在外脚手架上。
各图规格为65×80公分，工程概况牌和管理人员名单监督电话牌根据实际情况增加，尽量做到美观大方，另应增加施工现场平面布置图、施工现场消防平面布置图工程概况牌工程名称：施工单位：建设单位：结构形式：层数建筑面积：总造价：设计单位：设计人：质监单位：质监员：项目经理：工程技术负责人：施工员：安全员：质检员：资料员：开工日期年月日竣工日期年月日管理人员名单及监督电话牌项目管理组织机构图项目经理:项目副经理:技术负责人:施工员:资料员:安全员:质量员:材料员:监督电话:施工现场入场教育记录表消防保卫牌一、贯彻执行有关的消防法规及公司防火安全管理制度和消防检查监护制度，加强施工现场防火安全管理，确保工程消防安全。
二、实行"谁主管，谁负责"原则，贯彻"预防为主，防消结合"方针，建立以工地项目经理为主的义务消防组织并健全防火安全责任制管理网络。
三、施工现场内外消防道路和通道应保证畅通，工地应按消防要求配制有效的消防设施及器材。
四、施工现场动用明火必须有审批手续和监护人，必须时应采取隔离措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

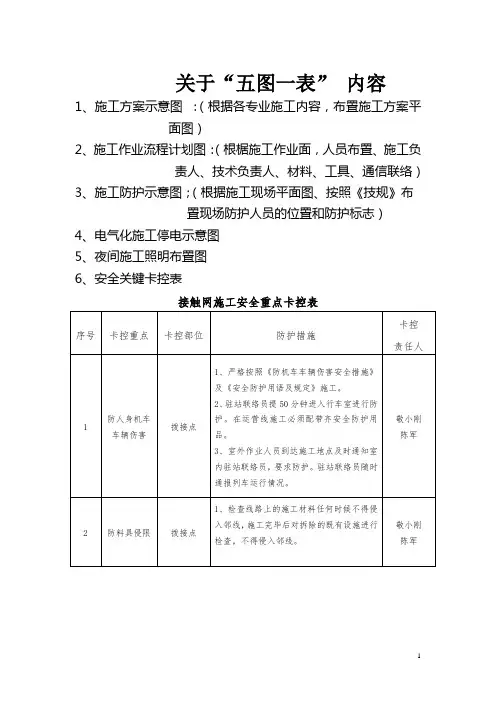

关于“五图一表”内容
