表面缺陷影像检测仪原理

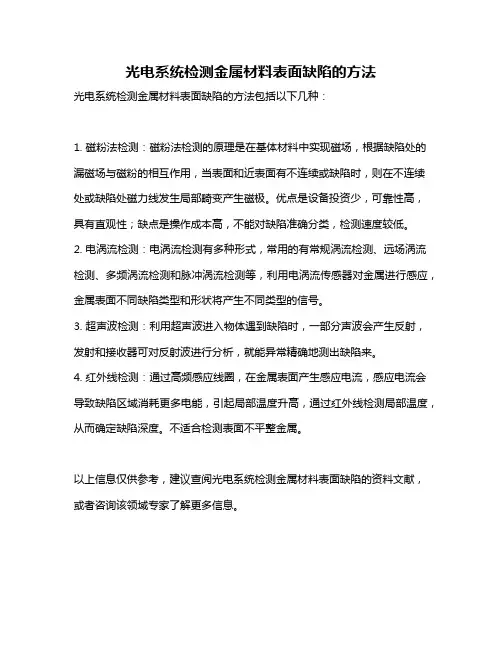

光电系统检测金属材料表面缺陷的方法
光电系统检测金属材料表面缺陷的方法
光电系统检测金属材料表面缺陷的方法包括以下几种：
1. 磁粉法检测：磁粉法检测的原理是在基体材料中实现磁场，根据缺陷处的漏磁场与磁粉的相互作用，当表面和近表面有不连续或缺陷时，则在不连续处或缺陷处磁力线发生局部畸变产生磁极。
优点是设备投资少，可靠性高，具有直观性；缺点是操作成本高，不能对缺陷准确分类，检测速度较低。
2. 电涡流检测：电涡流检测有多种形式，常用的有常规涡流检测、远场涡流检测、多频涡流检测和脉冲涡流检测等，利用电涡流传感器对金属进行感应，金属表面不同缺陷类型和形状将产生不同类型的信号。
3. 超声波检测：利用超声波进入物体遇到缺陷时，一部分声波会产生反射，发射和接收器可对反射波进行分析，就能异常精确地测出缺陷来。
4. 红外线检测：通过高频感应线圈，在金属表面产生感应电流，感应电流会导致缺陷区域消耗更多电能，引起局部温度升高，通过红外线检测局部温度，从而确定缺陷深度。
不适合检测表面不平整金属。
以上信息仅供参考，建议查阅光电系统检测金属材料表面缺陷的资料文献，或者咨询该领域专家了解更多信息。
表面形貌测量仪器的工作原理
表面形貌测量仪器的工作原理表面形貌测量仪器是一种用来测量物体表面粗糙度、曲率等参数的仪器。
表面形貌测量在制造业中是非常重要的，因为它能够帮助制造商确定产品能否符合要求，如机械零件加工、汽车零件制造、电子产品生产等。
常见的表面形貌测量仪器有激光扫描仪、扫描电子显微镜（SEM）和原子力显微镜（AFM）等。
下面将逐一介绍这三种表面形貌测量仪器的工作原理。
激光扫描仪是基于激光照射的光学原理来测量物体表面高低起伏的。
激光扫描仪包括激光器、光学透镜和检测器等组件。
当激光照射在物体表面时，它就会被散射到各个方向并反射回来。
反射回来的光线被接收器接收并转换成电信号。
接收器会记录下光线经过表面反射的时间和位置信息，根据时间和位置信息，仪器可以计算出物体表面的高度或形状。
这种方法可以通过某些软件来对图像数据进行处理，生成三维模型，使得用户可以更好地了解物体的表面形状。
扫描电子显微镜是根据电子束对物体表面进行扫描来提供表面形貌信息的。
扫描电子显微镜由电子枪、电子光学系统、样品阶段、电子探测器、信号放大器、数字化处理器等组成。
在扫描过程中，电子束被聚焦成一个极小的束，在样品表面反射的电子束被探测器接收，然后由数字化处理器转换成图像信号。
对于不同的扫描形式，扫描电子显微镜可以获得各种不同的表面形貌信息。
这种方式的优点是可以提供高分辨率的表面形态图像，但需要在真空环境下使用，且需要一定的技术和经验才能掌握。
原子力显微镜利用一个非常细的针尖来扫描物体表面，将针尖的位置和移动距离转换为电子信号，通过电信号来测量表面形貌。
在原子力显微镜中，针尖和物体之间的距离很短，不到一纳米，因此原子力显微镜可以获得非常高的分辨率。
原子力显微镜由样品台、精密仪器和计算机系统组成。
在仪器的操作中，针尖轻轻地接触物体表面，扫描过程中通过显微镜观察表面的形态，可以在纳米级别上实现表面形貌测量。
综上所述，表面形貌测量仪器可以通过各种各样的原理进行测量。
液晶玻璃基板表面及内部缺陷检测设备光学原理
摘 要：液晶 玻 璃 基 板 厂 家 向 下 游 厂 家 供 货 时 ，所 供 玻 璃 必
须经过严格的品质检测。品质检测中很重要的一项是玻璃
表 面 及 内 部 缺 陷 的 检 测 ，检 测 项 目 包 括 缺 陷 在 玻 璃 厚 度 方 向
的 位 置 、尺 寸 、种 类 ，自 动 检 测 设 备 根 据 这 些 检 测 出 的 缺 陷 特
中图分类号:T Q 1 7 1
文 献 标 志 码 :B
文 章 编 号 ：1672 - 4011 (2 0 1 7 )05 - 0 1 4 2 - 02
D O I ：10. 3969/j. issn. 1672 - 401 1 . 2017. 05. 0071
The Optical Principle of Inspection Machine for TFT - LCD Glass Surface and Inner Defects
uct to their customer,all glass must be severely inspected. There is a important item in quality inspection. It is glass surface and inner defects inspection which includes the defect? s position in glass thickness direction,dimention,type. Normally, the auto in spection machine in glass production line judges the glass quality by these features. This article analyses the difference of the opti cal image which is produced bythe inspection machine that uses different layout of light source and camera to inspect the defect ofdifference position of glass. This article can provide so m e refer ences for the research and development of inspection machine.
机器视觉在金属表面缺陷检测中的原理是什么
机器视觉在金属表面缺陷检测中的原理是什么
如今，机器视觉这项技术发展愈发成熟，也逐步落地于各行各业，对于金属的外观检测便是其中一项应用，那么它是如何能够精准识别出金属表面缺陷的呢，来和国辰机器人小编一起看看吧。
基于机器视觉检测的金属表面缺陷检测设备经过一系列的图像处理算法，可以识别金属卷材、带材表面的缺陷，如常见的辊印、划痕、锈痕、羽纹、粘结、折印等，广泛应用于钢铁、有色金属，有助于减少漏检发生率，提高了产品的质量，使冶金带钢的生产管理者彻底摆脱了无法全面掌握产品表面质量的状态。
它的工作原理是采用高速CCD工业相机对板材表面进行实时拍照，照片经数字化处理后，送入主机进行图像处理，通过参数计算，对板材图片提取特征，以检测表面缺陷信息，然后进行分类定等级。
其次，利用视觉检测设备以数字的形式对信号进行采集、滤波、检测、均衡、去噪、估计等处理，从而得到符合需要的信号形式，包括图像变换，图像编码，图像增强，图像恢复，图像分割，图像理解，识别系统等。
基于机器视觉检测的金属表面缺陷检测设备可用于冷轧板、酸洗板、汽车钢板、不锈钢板、彩钢板、镀锌板、镀锡板、镀金板、有色金属带材及各类复合带材卷材表面质量检测。
可广泛安装于冷轧线、开卷线、分卷线、钢板配送中、其它金属材料材生产加工线等领域。
无损检测技术如何识别不同表面缺陷
无损检测技术如何识别不同表面缺陷无损检测技术是一种非破坏性的测试方法，用于检测材料或产品的内部和外部缺陷，而无需破坏材料本身。
在工业领域，无损检测技术具有重要的意义，能够帮助企业提高产品质量、控制风险和降低成本。
无损检测技术可以针对不同的物体和材料，如金属、塑料、陶瓷等，来识别不同的表面缺陷。
其中，最常用的无损检测技术包括超声波检测、磁粉检测、涡流检测和红外热像仪检测。
超声波检测是一种通过声波在材料中传播和反射来识别缺陷的技术。
该技术可以用于识别表面裂纹、孔洞和夹杂等缺陷。
超声波检测通过发射超声波束，并接收反射波来计算材料中的缺陷位置、尺寸和形状。
超声波检测技术可以提供高分辨率和准确的缺陷识别结果，广泛应用于金属和复合材料的无损检测领域。
磁粉检测是一种使用磁场和磁性粉末来寻找表面和近表面裂纹的技术。
该技术适用于识别金属表面的裂纹和疲劳损伤。
在磁粉检测过程中，通过在被检测物体上施加磁场，磁性粉末会在裂纹处形成磁粉堆积，从而显示出裂纹的位置和形态。
磁粉检测技术简单易懂，成本相对较低，广泛应用于金属结构的无损检测。
涡流检测通过交变电流在导体中产生涡流来检测表面缺陷。
涡流检测技术适用于金属材料的无损检测，可以识别裂纹、疲劳损伤以及其他表面缺陷。
在涡流检测过程中，交变电流在导体中产生涡流，当涡流遇到表面缺陷时，涡流的形状和幅度会改变，由此可以判断缺陷的存在和位置。
红外热像仪检测是一种利用物体辐射的红外能量来检测缺陷的技术。
红外热像仪检测可以识别材料表面的热量分布差异，从而确定缺陷的位置和大小。
该技术适用于检测表面温度变化的材料，如电子元件、建筑结构和人体。
红外热像仪检测非常快速和准确，常用于建筑结构的无损检测和电子元件的故障诊断。
总的来说，无损检测技术是一种非破坏性的测试方法，能够帮助工业企业识别不同物体和材料的表面缺陷。
超声波检测、磁粉检测、涡流检测和红外热像仪检测是常用的无损检测技术，每种技术都有其适用的场景和优点。
ABISII系统–表面缺陷光学检测系统
数据交换盒
支架 ABIS便携摄像头
Video
表面检测 – ABIS II Volkswagen
ABIS 控制台
定位摄像头
表面检测 – ABIS II Volkswagen
表面检测 – ABIS II Volkswagen
在线检测的安装取决于以下几个因素: 安装工位环境 生产循环 100%整体检测或是部分关键位置检测
Kevin He – ZWICK ShangHai
Scratch
Surface inspection: ABIS II with contrast sensor
灰阶对比摄像头
表面检测： ABIS II和灰阶对比感应器
Video
3. Golf-SWR-Tür-Roboterfahrt
表面检测 – ABIS II 机械人全自动检测系统
线下检测系统 - AUDI Ingolstadt 2003年合作提出建立ABIS II系统 项目。 2006年正式使用，直到现在。
表面检测 – ABIS II 机械人全自动检测系统
2010年6月建成
单件检测
Caddy and Maxi Kombi车型的滑动 门检测
单件全面检测：40秒 机器人移动速度： 50%
表面检测 – ABIS II 机械人全自动检测系统
戴姆勒 – 奔驰的线下检测系统 (Sindelfingen)
2008年11月建成
表面检测 – ABIS II 机械人全自动检测系统
KI后冲压间的表面缺陷
韩国现代 – KIA, Ulsan 的线下检测系统
表面检测 – ABIS II 机械人全自动检测系统
BMW - Dingolfing的线下检测系统 2008年12月正式建成开始使用
机器视觉表面缺陷检测综述
机器视觉表面缺陷检测综述机器视觉表面缺陷检测综述摘要：机器视觉表面缺陷检测是一种利用计算机视觉技术对物体表面进行检测和识别的方法。
随着图像处理技术和计算机硬件性能的不断提升，机器视觉在表面缺陷检测领域取得了显著的进展。
本文综述了机器视觉表面缺陷检测的方法和技术，并对其应用领域和未来发展方向进行了展望。
1. 引言表面缺陷是指物体表面的瑕疵或损伤，如划痕、裂纹、凹坑等。
在工业生产和制造过程中，表面缺陷可能会导致产品质量不合格或功能性降低，因此表面缺陷检测对于保证产品质量和提高生产效率至关重要。
传统的表面缺陷检测方法主要依靠人眼进行目视检测，但这种方法存在主观性强、易疲劳以及检测速度慢等问题。
而机器视觉表面缺陷检测借助计算机视觉技术，可以实现自动化、高效率的表面缺陷检测，大大提高了检测精度和产品质量。
2. 机器视觉表面缺陷检测的方法和技术机器视觉表面缺陷检测的方法主要包括图像获取、特征提取和缺陷检测三个步骤。
图像获取是指通过相机或其他图像采集设备获取待检测物体表面的图像信息。
在图像获取过程中，需要考虑光照条件、拍摄角度等因素，以保证获取清晰、准确的图像。
特征提取是指从图像中提取出有效的特征量，用于描述物体表面的缺陷。
常用的特征提取方法包括灰度共生矩阵、局部二值化模式、高斯滤波等。
缺陷检测是指利用提取得到的特征量对图像进行缺陷检测和识别。
常用的缺陷检测方法包括阈值分割、边缘检测、区域生长等。
此外，为了进一步提高缺陷检测的准确性和可靠性，还可以采用机器学习、深度学习等方法来训练和优化模型。
3. 机器视觉表面缺陷检测的应用领域机器视觉表面缺陷检测广泛应用于各个行业和领域，包括制造业、电子业、食品安全等。
在制造业中，机器视觉表面缺陷检测可以应用于产品质量检测、零件检测、半导体芯片检测等。
通过自动化的表面缺陷检测，可以有效提高产品质量和制造效率。
在电子业中，机器视觉表面缺陷检测可以应用于PCB板检测、芯片缺陷检测等。
光学掩模缺陷检测设备工作原理
光学掩模缺陷检测设备工作原理Optical mask defect detection equipment works on the principle of using advanced imaging technology to identify any imperfections or flaws on the surface of the mask. The equipment utilizes high-resolution cameras and specialized lighting to capture detailed images of the mask, which are then analyzed by sophisticated software algorithms.光学掩模缺陷检测设备的工作原理是利用先进的成像技术来识别掩模表面的任何瑕疵或缺陷。
该设备利用高分辨率摄像头和专门的照明来捕捉掩模的详细图像，然后通过复杂的软件算法进行分析。
The high-resolution cameras are able to capture even the smallest defects on the mask, such as tiny particles or imperfections in the pattern. This level of precision is crucial in the semiconductor industry, where even the tiniest defect can lead to significant malfunctions in electronic devices.高分辨率摄像头能够捕捉掩模上甚至最小的缺陷，如微小颗粒或图案中的瑕疵。
在半导体行业，这种精度至关重要，因为即使最微小的缺陷也可能导致电子设备出现严重故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表面缺陷影像检测仪原理
表面缺陷影像检测仪是一种可以帮助生产过程中检查制品表面缺陷的设备。
其原理如下：
1. 光源
表面缺陷影像检测仪的光源通常为白光或者某些特定波长的光，简单的说就是通过光照亮物品表面，并且将光线反射返回检测仪器。
2. CCD相机
CCD相机用来将制品表面的图像清晰地获取到，为后续的图像处理提供一定的保障。
相机的分辨率决定了其能够获取到的图像的清晰程度。
3. 计算机算法
图像通过CCD相机获取后，就需要进行处理。
这个时候计算机算法起着至关重要的作用，因为其可以识别制品表面的缺陷，并将其与理论模型相比较。
如果缺陷过大，就会被系统拒绝。
计算机算法的准确性影响着系统的有效性。
4. 人工判断
虽然计算机算法能够有效地进行缺陷检测，但是由于一些复杂情况（如图像过于模糊等）可能无法通过算法检测出缺陷。
这个时候人工判断就显得至关重要，在系统内需要设置人工复核机制。
简而言之，表面缺陷影像检测仪通过光源照射制品表面，经过CCD相
机获取图像，计算机算法进行图像处理，判断制品表面是否存在缺陷。
正确性和准确性与计算机算法以及人工判断密不可分。
