消防水池、泵房止水钢板技术交底

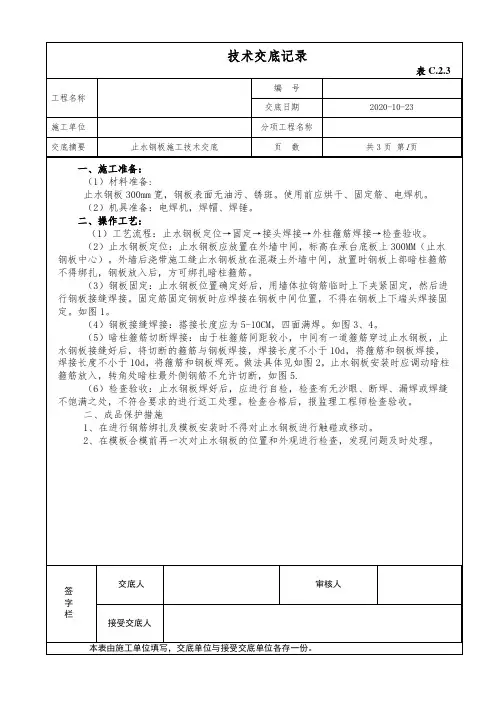

止水钢板施工技术交底
二、成品保护措施
1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。
2、在模板合模前再一次对止水钢板的位置和外观进行检查，发现问题及时处理。
图1图2
（3）钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。如图1。
（4）钢板接缝焊接：搭接长度应为5-10CM，四面满焊。如图3、4。
（5）暗柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断的箍筋与钢板焊接，焊接长度不小于10d，将箍筋和钢板焊接，焊接长度不小于10d，将箍筋和钢板焊死。做法具体见如图2，止水钢板安装时应调动暗柱箍筋放入，转角处暗柱最外侧钢筋不允许切断，如图5.
图3图4
图5
一、施工准备：
（1）材料准备:
止水钢板300mm宽，钢板表面无油污、锈斑。使用前应烘干、固定筋、电焊机。
（2）机具准备：电焊机，焊帽、焊锤。
二、操作பைடு நூலகம்艺：
（1）工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。
（2）止水钢板定位：止水钢板应放置在外墙中间，标高在承台底板上300MM（止水钢板中心）。外墙后浇带施工缝止水钢板放在混凝土外墙中间，放置时钢板上部暗柱箍筋不得绑扎，钢板放入后，方可绑扎暗柱箍筋。
消防水池、泵房止水钢板技术交底
工程名称成都大盛电子商务物流集散中心建设单位成都大盛物流有些公司监理单位四川康立项目管理有限公司施工单位四川方基建设股份有限公司交底部位消防水池、泵房剪力墙止水钢板安装交底日期交底人签字接收人签字交底内容：一、工程概况：1、本工程室内标高±0.000相当于绝对标高490.500m。
2、消防水池底板顶标高为负4.35m、集水坑底板顶标高为负（-5.35m），水泵房底板顶标高为负（-4.95m）、集水坑底板顶标高为负（-5.65m）。
3、消防水池、泵房以外的基础采用柱下独立桩承台，混凝土采用C30现浇，有桩的承台、底板钢筋的混凝土保护层厚度为100mm、其余面40mm、承台上的混凝土柱钢筋保护层厚度为25mm。
4、消防水池、泵房基础采用筏板基础，钢筋混凝土墙体、梁、柱及筏板均采用C30抗渗混凝土，抗渗等级P8，钢筋保护层厚度为水池及泵房筏板底面为100mm，筏板侧面和顶面为40mm，水池及泵房侧墙背水面、迎水面及顶板为25mm，在迎水面一侧需刷25mm厚M7.5水泥砂浆。
5、钢筋锚固按照16G101-1第60~62页施工，管桩顶填芯混凝土的高度H不得小于管桩外直径的3倍，且不小于1.5m。
6、钢筋大小间距按照消防水池、水泵房蓝图设置与绑扎。
二、、施工准备1、材料及主要机具：钢板300*3（宽：300mm，厚3mm；上下两端作成燕尾形状，折角为45度（135度），燕尾宽度为50mm。
2、电焊机3、支架钢筋φ12的钢筋二、止水钢板安装方法1、底板后浇带处止水钢板的安装做法止水带设置在底板1/2厚度（400㎜）处采用φ12钢筋做止水带的支撑骨架，支撑骨架做成L型，短边焊于止水钢板和底板下部钢筋上，支撑骨架间距300mm--500mm。
2、剪力墙竖向后浇带止水钢板的安装（1）、止水钢板安装采用钢筋固定，在结构钢筋上焊接钢板支撑架，支撑架采用φ12的钢筋切割及焊接，（如有剩余短钢筋则优先考虑短钢筋）一般L形，支撑架按500mm的间距进行布置，支撑架与主筋焊接，钢板与支撑架焊接，焊接所有的焊条规格及材料性能应符合设计要求。

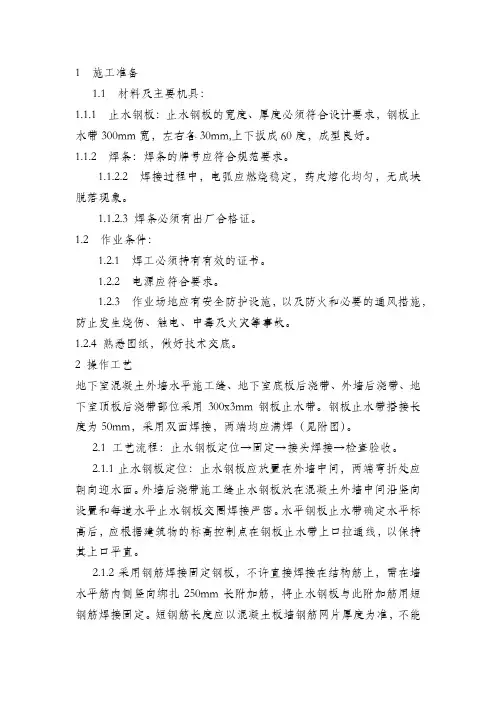

止水钢板焊接技术交底
1 施工准备1.1 材料及主要机具：1.1.1 止水钢板：止水钢板的宽度、厚度必须符合设计要求，钢板止水带300mm宽，左右各30mm,上下扳成60度，成型良好。
1.1.2 焊条：焊条的牌号应符合规范要求。
1.1.2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
1.1.2.3 焊条必须有出厂合格证。
1.2 作业条件：1.2.1 焊工必须持有有效的证书。
1.2.2 电源应符合要求。
1.2.3 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
1.2.4 熟悉图纸，做好技术交底。
2 操作工艺地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位采用300x3mm钢板止水带。
钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊（见附图）。
2.1 工艺流程：止水钢板定位→固定→接头焊接→检查验收。
2.1.1止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。
外墙后浇带施工缝止水钢板放在混凝土外墙中间沿竖向设置和每道水平止水钢板交圈焊接严密。
水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
2.1.2采用钢筋焊接固定钢板，不许直接焊接在结构筋上，需在墙水平筋内侧竖向绑扎250mm长附加筋，将止水钢板与此附加筋用短钢筋焊接固定。
短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能超过钢筋网片厚度，以防沿短钢筋形成渗水通道。
短钢筋中心位置应绑扎止水条，以阻断渗水路线。
短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。
2.1.3对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。
一般作法是将钢板止水带范围内的柱箍筋折断，打90度弯钩。
弯钩长度满足双面焊5d,单面焊10d的要求，并与钢板止水带焊接。
在钢板止水带上下部进行箍筋加密。

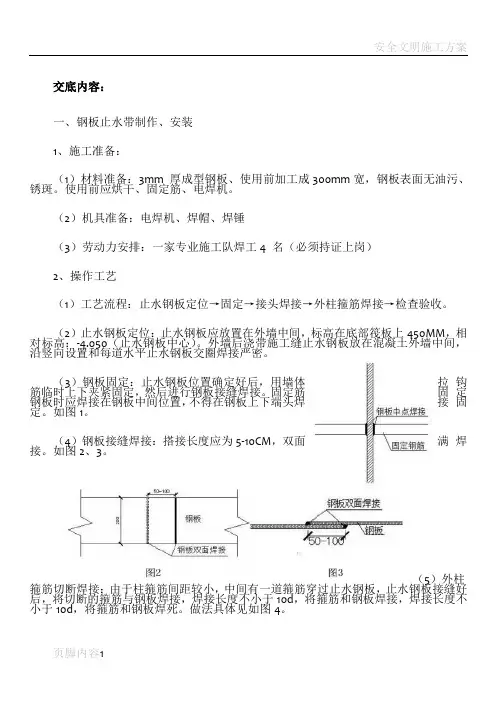

止水钢板安装技术交底(水池)
交底内容：一、钢板止水带制作、安装1、施工准备：（1）材料准备：3mm 厚成型钢板、使用前加工成300mm宽，钢板表面无油污、锈斑。
使用前应烘干、固定筋、电焊机。
（2）机具准备：电焊机、焊帽、焊锤（3）劳动力安排：一家专业施工队焊工4 名（必须持证上岗）2、操作工艺（1）工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。
（2）止水钢板定位：止水钢板应放置在外墙中间，标高在底部筏板上450MM，相对标高：-4.050（止水钢板中心）。
外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。
（3）钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。
固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。
如图1。
（4）钢板接缝焊接：搭接长度应为5-10CM，双面满焊接。
如图2、3。
（5）外柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断的箍筋与钢板焊接，焊接长度不小于10d，将箍筋和钢板焊接，焊接长度不小于10d，将箍筋和钢板焊死。
做法具体见如图4。
（6）检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。
检查合格后,报监理工程师检查验收。
二、成品保护措施1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。
2、在模板合模前再一次对止水钢板的位置和外观进行检查，发现问题及时处理。
三、职业健康、安全、文明施工注意事项1、作业人员必须持证上岗，进入现场必须戴好安全帽。
2、电焊机必须双线到位，一次线长不得大于15M，二次线不得大于5M，不得借用钢筋做地线，电焊机接线必须有专职电工接线。
3、施焊时应戴好焊帽、防护手套。
4、每天下班前，应把所用机具、工具回收入库，将工作面内的杂物清理干净作到活完料净。
5、施焊时严禁用水对焊缝进行降温，如遇雨天应采取措施进行遮挡。
止水钢板焊接技术交底
如图5
6、检查验收：止水钢板焊好后,应进
行自检,检查有无沙眼、断焊、漏焊或焊缝
不饱满之处,不符合要求的进行返工处理;
检查合格后,报质检员检查,合格后上报
监理工程师检查验收;
三、成品保护
1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动;
2、在模板合模前再一次对止水钢板的位置和外观进行检查,发现问题及时处理;
3、施焊时严禁用水对焊缝进行降温,如遇雨天应采取措施进行遮挡;
四、安全文明施工
1、作业人员必须持证上岗,进入现场必须戴好安全帽;
2、施焊时应戴好焊帽、防护手套;
3、每天下班前,应把所用机具、工具回收入库,将工作面内的杂物清理干净,作到活完料净;
4、电焊机必须双线到位,不得借用钢筋做底线,电焊机接线必须由专业电工接线;
交底人：
接受交底人：。
消防水池止水带施工技术交底
1.1.2.2焊接过程中，电弧焊燃烧稳定，药皮熔化均匀，无成块脱落现象。
1.1.2.3焊条必须有出厂合格证。
1.2作业条件：
1.2.1焊工必须持有有效的操作合格证。
1.2.2电源应符合要求。
1.2.3作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。

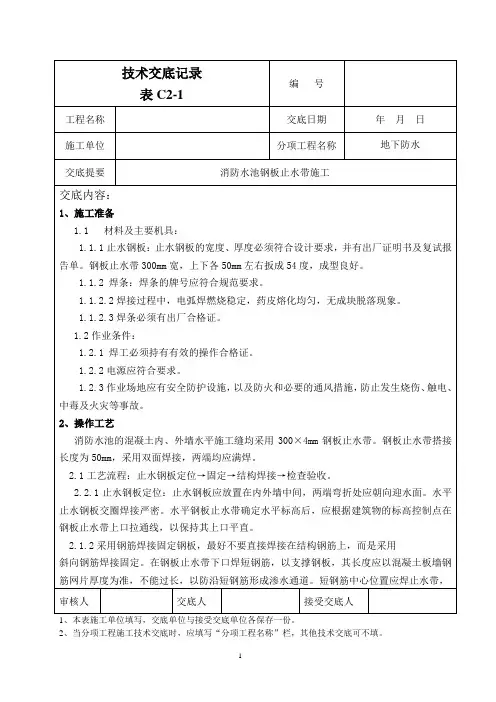

技术交底记录
表C2-1
编号
工程名称
交底日期
年月日
施工单位
分项工程名称
地下防水
交底提要
消防水池钢板止水带施工
交底内容：
1、施工准备
1.1材料及主要机具：
1.1.1止水钢板：止水钢板的宽度、厚度必须符合设计要求，并有出厂证明书及复试报告单。钢板止水带300mm宽，上下各50mm左右扳成54度，成型良好。
2.1.3钢板的接头采用焊接，两块钢板的搭接长度不小于50mm，两端均应满焊，如图1所示。焊接高度不低于钢板厚度。焊条应采用结420结构钢焊条，焊接之前应进行试焊，调试好电流参数：电流过大易烧伤甚至烧穿钢板；电流过小又起弧困难，焊接不牢固。
2.1.4检查验收：施工完毕后，报质监站、监理、甲方验收。
3.质量要求
2、操作工艺
消防水池的混凝土内、外墙水平施工缝均采用300×4mm钢板止水带。钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊。
2.1工艺流程：止水钢板定位→固定→结构焊接→检查验收。
2.2.1止水钢板定位：止水钢板应放置在内外墙中间，两端弯折处应朝向迎水面。水平止水钢板交圈焊接严密。水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
4.3雨天、雪天和大雾天不允许露天焊接。
止水钢板安装技术交底
7.15为保护焊接现场其他人，在工地焊接引弧时应提醒周围人避开弧光，防止弧光伤眼。
3.2.3焊接固定托架。
用Φ12钢筋做托架和侧面固定，托架每隔1m放置一个，托架绑扎在临近竖向钢筋上，保证托架不下坠。钢板放置在钢板托架上。
3.2.4放钢板、焊接钢板
将一个单元的钢板焊接，放置在已焊接好的钢板托架上。相连两块钢板错缝搭接大于50mm，钢板与钢板内外需双面满焊。所以转角采用45度斜拼，双面焊接，浇筑时预留10-15cm。
技术交底记录
工程名称
交底日期
年 月 日
分项工程名称
止水钢板安装
分部工程
基础工程
交底内容：
1、材料准备
1.1止水钢板300×3mm、折边3-5cm，止水钢板不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能符合设计要求。
1.2焊条：焊条的性能应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，必须有出厂合格证。
4、质量标准
4.1钢板的品种和质量，焊条的牌号、性能均必须符合设计要求：检验方法：检查出厂证明书和试验报告单。
4.2电弧焊接头的强度检验必须合格。
4.3电弧焊接头焊渣清理后逐个进行外观检查，其检查结果应符合下列要求：
4.3.1焊缝表面应平整，不得有凹陷或焊瘤。
4.3.2焊接接头区不得有肉眼可见的裂纹。
2.4已经清楚所需设置止水钢板的位置。
3、操作工艺
3.1工艺流程
检查设备→焊接托架→放钢板、焊接钢板→质量检验
3.2操作方法
3.2.1检查电源、焊机及工具。焊接地线与钢板接触良好，防止起弧而烧伤钢板。
钢板止水带施工技术交底
5成品保护
注意对已焊接好的钢板止水带的保护，不乱踩乱拆，不粘油污，在施工中出现的钢板止水带位置偏移认真修复，保证钢板止水带位置正确。
6质量记录
本工艺标准应具备以下质量记录：
6.1钢板止水带出厂质量证明书或试验报告单。
6.2焊条出厂合格证。
7安全措施
7.1进入施工现场必须戴好安全帽。
3.1钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。
3.2焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。
4应注意的质量问题
4.1钢板止水带在安装前应尽量接长，以减少就位后的焊接工作量，钢板止水带就位后为立焊，焊接难度较大，此时应安排熟练焊工进行操作，并应加强跟踪检查。
4.2对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。一般作法是将钢板止水带范围内的柱箍筋折断，与钢板止水带焊接。
2操作工艺
1#楼地下室混凝土外墙水平施工缝采用300x4mm钢板止水带，地下室底板后浇带、外墙后浇带、地下室顶板后浇带采用300x3mm钢板止水带。钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊。
2.1工艺流程：止水钢板定位→固定→接头焊接→检查验收。
2.1.1止水钢板定位（坡道部位除外）：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
1.1.2.2焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
1.1.2.3焊条必须有出厂合格证。
1.2作业条件：
1.2.1焊工必须持有有效的考试合格证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称成都大盛电子商务物流集散中心建设单位成都大盛物流有些公司
监理单位四川康立项目管理有限公司施工单位四川方基建设股份有限公司
交底部位消防水池、泵房剪力墙止水钢板安装交底日期
交底人签字接收人签字
交底内容：
一、工程概况：
1、本工程室内标高±0.000相当于绝对标高490.500m。
2、消防水池底板顶标高为负4.35m、集水坑底板顶标高为负（-5.35m），水泵房底板顶标高为负（-4.95m）、集水坑底板顶标高为负（-5.65m）。
3、消防水池、泵房以外的基础采用柱下独立桩承台，混凝土采用C30现浇，有桩的承台、底板钢筋的混凝土保护层厚度为100mm、其余面40mm、承台上的混凝土柱钢筋保护层厚度为25mm。
4、消防水池、泵房基础采用筏板基础，钢筋混凝土墙体、梁、柱及筏板均采用C30抗渗混凝土，抗渗等级P8，钢筋保护层厚度为水池及泵房筏板底面为100mm，筏板侧面和顶面为40mm，水池及泵房侧墙背水面、迎水面及顶板为25mm，在迎水面一侧需刷25mm厚M7.5水泥砂浆。
5、钢筋锚固按照16G101-1第60~62页施工，管桩顶填芯混凝土的高度H不得小于管桩外直径的3倍，且不小于1.5m。
6、钢筋大小间距按照消防水池、水泵房蓝图设置与绑扎。
二、、施工准备
1、材料及主要机具：钢板300*3（宽：300mm，厚3mm；上下两端作成燕尾形状，折角为45度（135度），燕尾宽度为50mm。
2、电焊机
3、支架钢筋φ12的钢筋
二、止水钢板安装方法
1、底板后浇带处止水钢板的安装做法
止水带设置在底板1/2厚度（400㎜）处采用φ12钢筋做止水带的支撑骨架，支撑骨架做成L型，短边焊于止水钢板和底板下部钢筋上，支撑骨架间距300mm--500mm。
2、剪力墙竖向后浇带止水钢板的安装
（1）、止水钢板安装采用钢筋固定，在结构钢筋上焊接钢板支撑架，支撑架采用φ12的钢筋切割及焊接，（如有剩余短钢筋则优先考虑短钢筋）一般L形，支撑架按500mm的间距进行布置，支撑架与主筋焊接，钢板与支撑架焊接，焊接所有的焊条规格及材料性能应符合设计要求。
（2）、消防泵房剪力墙厚度300，后浇带止水钢板300宽×3厚，止水带设置在剪力墙1/2厚度（150㎜），消防水池剪力墙厚度350，后浇带止水钢板300宽×3厚，止水带设置在剪力墙1/2厚度（175㎜），处采用φ12钢筋做
参加交底人员
工程名称成都大盛电子商务物流集散中心建设单位成都大盛物流有些公司
监理单位四川康立项目管理有限公司施工单位四川方基建设股份有限公司
交底部位消防水池、泵房剪力墙止水钢板安装交底日期
交底人签字接收人签字
交底内容：
止水带的支撑骨架，支撑骨架做成L型，一端焊于止水钢板上，另一端焊在剪力墙外侧或内侧竖向钢筋上；止水钢板垂直向下与剪力墙竖向钢筋平行。
止水钢板燕尾朝着迎水面。
（3）、钢板搭接不小于50mm，贴合边焊接，钢板焊缝严密，如发现焊缝不合格或有渗漏现象，应立即进行修整或补焊。
（4）、钢板安装结束，首先进行自检，再报验，经验收合格后再进行下道工序施工。
3、剪力墙底板以上300高处施工缝止水钢板安装和与剪力墙竖向止水钢板交接处的处理。
剪力墙后浇带止水钢板与300高施工缝止水钢板垂直成倒T形焊接。
三、止水钢板的下料和连接。
止水钢板制作成每块1米或3米左右，采用平接形式焊接、质量要求满焊
四、成品保护
后浇带止水钢板安装完后，立即用模板覆盖防止垃圾掉入。
附：止水带止水钢板基本做法图
（止水钢板搭接图一）
（止水钢板搭接图二）
参加交底人员
工程名称成都大盛电子商务物流集散中心建设单位成都大盛物流有些公司监理单位四川康立项目管理有限公司施工单位四川方基建设股份有限公司交底部位消防水池、泵房剪力墙止水钢板安装交底日期
交底人签字接收人签字
交底内容：
参加交底人员（支架与止水钢板连接图三）（止水钢板连接图四）。
