冷镦机工作原理
冷镦机原理
冷镦机原理冷镦机是一种专门用于金属材料冷镦加工的机械设备，它通过一系列的工序将金属材料加工成所需的形状和尺寸。
冷镦机的工作原理主要包括进料、预镦、镦制和出料四个主要步骤。
首先，进料。
在冷镦机工作时，金属材料首先经过进料装置，由进料装置将金属材料送入冷镦机的工作区域。
进料装置通常由送料辊、送料器和送料导轨等部件组成，通过这些部件的协调工作，确保金属材料能够准确地进入到冷镦机的工作位置。
其次，预镦。
预镦是冷镦加工的第二个步骤，其目的是通过预镦模具对金属材料进行初步的塑性变形，为后续的镦制工序做好准备。
预镦模具通常由上下两个模具组成，通过模具的压制作用，金属材料得到一定程度的预镦变形，使其在后续的镦制工序中更容易达到所需的形状和尺寸。
然后，镦制。
镦制是冷镦加工的核心工序，也是冷镦机的主要工作内容。
在镦制工序中，金属材料经过一系列的模具压制和挤压，逐渐形成所需的形状和尺寸。
镦制模具通常由多个部件组成，通过这些模具部件的协调工作，金属材料得以完成精确的镦制加工，最终呈现出符合要求的产品形态。
最后，出料。
在冷镦机完成镦制工序后，加工好的金属产品将通过出料装置被送出冷镦机，进入下一个工序或者成为最终产品。
出料装置通常由出料辊、出料器和出料导轨等部件组成，通过这些部件的协调工作，确保加工好的金属产品能够顺利地离开冷镦机，完成整个加工流程。
总的来说，冷镦机通过一系列的工序将金属材料加工成所需的形状和尺寸，其工作原理主要包括进料、预镦、镦制和出料四个主要步骤。
通过这些步骤的协调工作，冷镦机能够高效、精确地完成金属材料的冷镦加工，为金属加工行业的发展提供了重要的技术支持和保障。
机械原理课程设计(螺钉头冷镦机)
方案一机构的运动简图如图:1.曲柄２.带轮 3.脱模推杆4．终镦模ﻩ5．齿轮ﻩ６.初镦模ﻩ7.下模12.凸轮8．工作台９.连杆10．送料滚筒１1.棘轮ﻩ传动方案综述：一、机构组成:送料机构由曲柄摇杆机构，棘轮机构和送料滚筒组成。
传动机构由凸轮机构，摆杆机构组成。
初、终镦机构由齿轮机构，曲柄滑块机构组成。
顶料机构由凸轮机构组成。
二、机构的功能:通过送料机构间歇送料到下模,下模通过传动机构的间歇传动分别将坯料送到初镦,终镦机构下面进行初镦和终镦。
镦好后的镙钉由脱模机构将其顶出。
三、机构的工作原理:1、送料机构：由主轴上的回转曲柄带支棘轮2上的摇杆来回摆动，当摇杆作顺时针摆动时,棘爪嵌入棘轮的齿中，从而推动棘轮作顺时针转动，棘轮又带动与其同轴的送料滚筒３转动,使原料送到下模中。
棘轮的外面有一个外罩，摇杆摆动时,棘爪先在外罩上滑动,然后进入到棘轮的齿中，推动棘轮转动，通过调节外罩的角度可以控制棘轮的转动角度，从而可憎达到调节送料长度的目的。
2、传动机构：通过带轮带动凸轮1转动,凸轮推动摇杆的摆动,从而推动下模6的往复水平运动,通过凸轮的近休，中休,远休就可以控制下模的后停，中停和前停。
3、初、终镦机构:带轮带动齿轮8回转,齿轮又和铰接在其上的连杆和上模7、9构成曲柄滑块机构,使齿轮的回转运动变为上模的上下往复运动，对坯料进行初镦、终镦。
4、顶料机构：主轴上的凸轮推动推杆上下往复运动，推杆向上运动时将镦好的镙钉从下模中推出，然后迅速向下运动，以便下模返回。
5、珙料机构:下模是下表面有刀口，下模开始运动时将料截断。
四、方案的优缺点:伏点:采用棘轮机构间歇送料，传动精确，而且送料的长度可。
机械原理课程设计(螺钉头冷镦机)
方案一机构的运动简图如图：1.曲柄2.带轮3.脱模推杆4.终镦模5.齿轮6.初镦模7.下模8.工作台 9.连杆10.送料滚筒11.棘轮12.凸轮传动方案综述：一、机构组成：送料机构由曲柄摇杆机构，棘轮机构和送料滚筒组成。
传动机构由凸轮机构，摆杆机构组成。
初、终镦机构由齿轮机构，曲柄滑块机构组成。
顶料机构由凸轮机构组成。
二、机构的功能：通过送料机构间歇送料到下模，下模通过传动机构的间歇传动分别将坯料送到初镦，终镦机构下面进行初镦和终镦。
镦好后的镙钉由脱模机构将其顶出。
三、机构的工作原理：1、送料机构：由主轴上的回转曲柄带支棘轮2上的摇杆来回摆动，当摇杆作顺时针摆动时，棘爪嵌入棘轮的齿中，从而推动棘轮作顺时针转动，棘轮又带动与其同轴的送料滚筒3转动，使原料送到下模中。
棘轮的外面有一个外罩，摇杆摆动时，棘爪先在外罩上滑动，然后进入到棘轮的齿中，推动棘轮转动，通过调节外罩的角度可以控制棘轮的转动角度，从而可憎达到调节送料长度的目的。
2、传动机构：通过带轮带动凸轮1转动，凸轮推动摇杆的摆动，从而推动下模6的往复水平运动，通过凸轮的近休，中休，远休就可以控制下模的后停，中停和前停。
3、初、终镦机构：带轮带动齿轮8回转，齿轮又和铰接在其上的连杆和上模7、9构成曲柄滑块机构，使齿轮的回转运动变为上模的上下往复运动，对坯料进行初镦、终镦。
4、顶料机构：主轴上的凸轮推动推杆上下往复运动，推杆向上运动时将镦好的镙钉从下模中推出，然后迅速向下运动，以便下模返回。
5、珙料机构：下模是下表面有刀口，下模开始运动时将料截断。
四、方案的优缺点：伏点：采用棘轮机构间歇送料，传动精确，而且送料的长度可憎调节；用齿轮将初镦模和终镦模的运动连起来，使初镦模和终镦模的周期很精确地相同；下模有三个模膛对应上模的三个模膛，减小了生产同期，从面减小了加速度和刚性冲击。
缺点：虽然下模设有三个模膛，实现了一次可以镦三个镙钉减小了生产周期，但是由于下模在一个周期中有两次停歇有两次推程和两次远休，而且行程较长，运动的周期又较小，所以下模的加速度还是较大，五、方案的运动循环图如下图：方案二机构运动简图如图1，曲柄2，棘轮3。

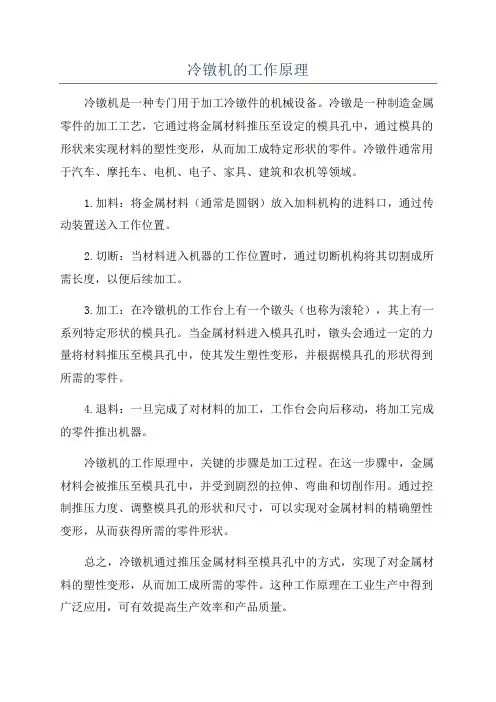

冷镦机的工作原理
冷镦机的工作原理
冷镦机是一种专门用于加工冷镦件的机械设备。
冷镦是一种制造金属零件的加工工艺，它通过将金属材料推压至设定的模具孔中，通过模具的形状来实现材料的塑性变形，从而加工成特定形状的零件。
冷镦件通常用于汽车、摩托车、电机、电子、家具、建筑和农机等领域。
1.加料：将金属材料（通常是圆钢）放入加料机构的进料口，通过传动装置送入工作位置。
2.切断：当材料进入机器的工作位置时，通过切断机构将其切割成所需长度，以便后续加工。
3.加工：在冷镦机的工作台上有一个镦头（也称为滚轮），其上有一系列特定形状的模具孔。
当金属材料进入模具孔时，镦头会通过一定的力量将材料推压至模具孔中，使其发生塑性变形，并根据模具孔的形状得到所需的零件。
4.退料：一旦完成了对材料的加工，工作台会向后移动，将加工完成的零件推出机器。
冷镦机的工作原理中，关键的步骤是加工过程。
在这一步骤中，金属材料会被推压至模具孔中，并受到剧烈的拉伸、弯曲和切削作用。
通过控制推压力度、调整模具孔的形状和尺寸，可以实现对金属材料的精确塑性变形，从而获得所需的零件形状。
总之，冷镦机通过推压金属材料至模具孔中的方式，实现了对金属材料的塑性变形，从而加工成所需的零件。
这种工作原理在工业生产中得到广泛应用，可有效提高生产效率和产品质量。
冷镦机工作原理
冷镦机工作原理
冷镦机是一种常用的金属加工设备，其工作原理主要是通过冷镦模具对金属材料进行塑性变形，从而实现对金属材料的加工成型。
冷镦机主要用于生产螺栓、螺母、螺钉等金属零件，具有高效、精度高、成本低等优点，因此在金属加工行业中得到了广泛的应用。
冷镦机的工作原理可以简单概括为以下几个步骤：
1. 材料进料，首先，需要将金属材料送入冷镦机的进料口，通常是以线材的形式进入。
进料的材料通常是圆钢或线材，通过进给装置将材料送入冷镦机的工作区域。
2. 冷镦成型，在冷镦机内部，材料经过一系列的冷镦模具，通过挤压、拉伸等方式，使得材料发生塑性变形，最终成型为所需的零件形状。
冷镦模具是冷镦机成型的关键部件，其结构和尺寸决定了最终成型零件的形状和尺寸。
3. 成品出料，经过冷镦成型后，成品零件从冷镦机的出料口处被排出，经过后续的处理和加工，最终成为符合要求的零件产品。
在整个冷镦机的工作过程中，需要保证材料的进给、模具的运动、成型力的施加等各个环节的协调配合，以保证最终成型零件的质量和生产效率。
冷镦机在工作过程中，还需要对模具、设备等进行定期的维护保养，以确保设备的稳定性和长期的使用寿命。
总的来说，冷镦机通过冷镦模具对金属材料进行塑性变形，从而实现对金属材料的加工成型。
其工作原理简单清晰，通过合理的工艺参数和精密的模具设计，可以实现对各种金属材料的高效加工，是金属加工行业中不可或缺的重要设备之一。
机械原理课程设计——螺钉头冷镦机
机械原理课程设计说明书设计题目：螺钉头冷镦机学院：机电与建筑工程学院专业班级：机制1011班学生姓名：学号：************指导老师：日期：2012年6月29日目录1、设计题目 (3)1.1. 工作原理及工艺动作过程 (3)1.2 原始数据及设计要求 (3)1.3 设计方案提示 (3)1.4 设计任务 (3)2、设计方案 (4)2.1方案一 (4)2.1.1 机构类型 (4)2.1.2 机械运动原理： (4)2.1.3 机构的优缺点 (4)2.2方案二 (5)2.2.1 机构类型 (5)2.2.2 机械运动原理 (5)2.2.3 机构的优缺点 (5)2.3方案三 (6)2.3.1 机构类型 (6)2.3.2 机械运动原理 (6)2.2.3 机构的优缺点 (7)3、设计方案的比较和选择 (8)4、设计计算 (9)4.1 基本参数设计 (9)4.1.1 凸轮的具体设计 (9)4.1.2 槽轮的具体设计 (10)4.1.3 冷镦机构的具体设计 (11)4.2 运动循环图 (11)4.3 传动机构 (13)5、设计心得及体会 (13)6、参考文献 (13)1、设计题目螺钉头冷镦钉1.1. 工作原理及工艺动作过程采用冷镦的方法将螺钉头镦出，可以大大减少加工时间和节省材料。
冷镦螺钉头主要完成以下动作：1）把成卷的线材通过校直，并自动间歇送料；2）截料并运料；3）预镦和终镦；4）顶料。
1.2 原始数据及设计要求1）每分钟冷镦螺钉头120只。
2）螺钉杆的直径D=2～4mm，长度L=6～32mm。
3）毛坯料最大长度48mm，最小长度12mm。
4）冷镦行程56mm。
1.3 设计方案提示1）自动间歇送料采用槽轮机构、凸轮式间隙运动机构等。
2）将坯料转动切割可采用凸轮机构推动进刀。
3）将坯料用冲压机构在冲模内进行预镦和终镦，冲压机构可采用平面四杆机构或六杆机构。
4）顶料，采用平面连杆机构等。
1.4 设计任务1）按工艺动作要求拟定运动循环图。
冷镦机的工作原理
冷镦机的工作原理
冷镦机是一种用于冷镦加工的装备，其工作原理如下：
1. 准备工作：将待加工的钢材装入进料机构，通过输送带逐个输送至工作位置。
2. 冷镦机构：冷镦机通常由两个或多个滚轮或滑块组成，使得钢材被锁定在冷镦机的工作位置。
冷镦机构负责将材料以高速进行冷镦加工。
3. 冷镦加工：当钢材被锁定在冷镦机构处时，冷镦机构开始旋转或推动，将材料进行冷镦加工。
冷镦是一种冷加工工艺，通过将材料放置在压力下并在常温下进行塑性变形，从而形成所需的工件形状。
4. 冷镦机构还可能配备一些辅助装置，如冷却系统、润滑系统等，以提供冷镦过程中所需的冷却和润滑。
5. 加工完成：当材料完成冷镦加工后，工件从冷镦机上退出，然后由传送带或其他设备转移至下一个工作站或运出工作区。
冷镦机通过冷镦加工技术可以有效地提高钢材的强度和硬度，改善其表面质量，并满足工件对于精度和尺寸要求。
冷镦机工作原理
冷镦机工作原理
冷镦机是一种常见的金属加工设备，它主要用于对金属材料进行冷镦加工，将原材料加工成所需形状的产品。
那么，冷镦机是如何工作的呢？接下来，我们将详细介绍冷镦机的工作原理。
首先，冷镦机是通过冷镦模具对金属材料进行加工的。
冷镦模具是由上下两个模块组成的，上模和下模之间有一定的间隙，金属材料在这个间隙中被加工成所需的形状。
在冷镦机的工作过程中，上下模具通过机械装置进行往复运动，使得金属材料在模具间不断地进行加工。
其次，冷镦机的工作原理是利用金属材料的塑性变形特性。
在冷镦机的加工过程中，金属材料会受到一定的压力和变形力，从而改变其原有的形状和尺寸。
通过模具的设计和机械运动，可以使金属材料在冷镦机上进行精确的加工，得到符合要求的产品。
另外，冷镦机的工作原理还涉及到金属材料的变形方式。
在冷镦加工中，金属材料会受到拉伸、挤压、弯曲等多种变形方式的作用，从而实现对材料形状和尺寸的精确控制。
通过合理的模具设计和工艺参数的控制，可以使冷镦机对金属材料进行高效、精确的加
工。
最后，冷镦机的工作原理还包括对加工过程中的温度和润滑的控制。
在冷镦加工中，为了减少材料的变形阻力和摩擦力，需要对加工过程进行适当的润滑。
同时，为了避免材料因过热而影响加工质量，还需要对加工过程中的温度进行控制。
综上所述，冷镦机的工作原理是通过冷镦模具对金属材料进行塑性变形，利用金属材料的变形特性和变形方式实现对材料的精确加工，同时对加工过程中的温度和润滑进行控制，从而得到符合要求的产品。
希望通过本文的介绍，能够对冷镦机的工作原理有所了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷镦机工作原理
冷镦机是一种用于加工金属材料的机械设备，其工作原理如下：
1. 预处理：首先，将原材料 (例如钢线材) 放入冷镦机的进料
装置中。
进料装置会将材料送入机器的响应位置，准备进行加工。
2. 压制：在工作过程中，冷镦机的主轴会以高速旋转。
当材料到达工作位置时，主轴上的多个模具会同时向材料施加压力，形成冷挤压作用。
3. 冷却：在挤压过程中，由于材料受到极大的压力和摩擦力，会产生高温。
为了避免材料因过热而变形或损坏，冷镦机通常会配备冷却系统。
冷却系统会通过喷淋或浸泡等方式，将冷却液或水喷洒在加工区域，快速冷却材料。
4. 成品收集：经过冷挤压和冷却处理后，材料会按照模具的形状和尺寸逐渐变形成所需的产品。
成品会通过由冷镦机设计的排料装置传送到收集区域，方便后续操作。
总的来说，冷镦机通过旋转主轴、施加压力和冷却处理等多个步骤，将原材料加工成所需的形状和尺寸，常用于生产螺栓、螺钉、销子等金属紧固件。
