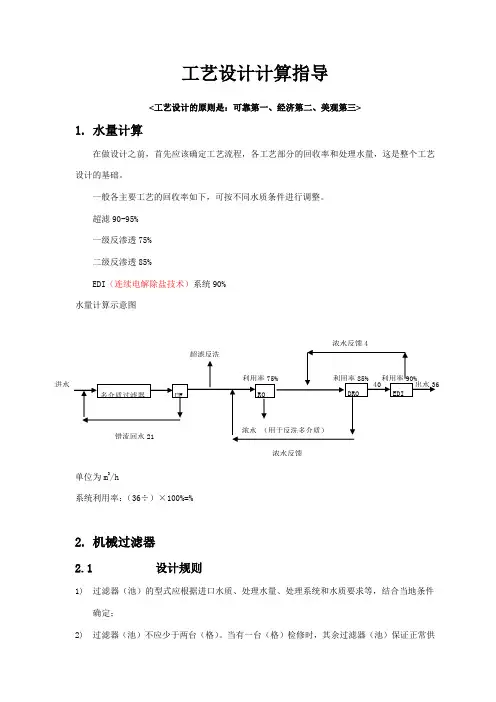

工艺设计计算指导<工艺设计的原则是：可靠第一、经济第二、美观第三>1. 水量计算在做设计之前，首先应该确定工艺流程，各工艺部分的回收率和处理水量，这是整个工艺设计的基础。
一般各主要工艺的回收率如下，可按不同水质条件进行调整。
超滤90-95% 一级反渗透75% 二级反渗透85%EDI （连续电解除盐技术）系统90% 水量计算示意图单位为m 3/h系统利用率：（36÷）×100%=%2. 机械过滤器2.1设计规则1) 过滤器（池）的型式应根据进口水质、处理水量、处理系统和水质要求等，结合当地条件确定；2) 过滤器（池）不应少于两台（格）。
当有一台（格）检修时，其余过滤器（池）保证正常供进水浓水反馈4浓水反馈水；3) 过滤器（池）的反洗次数，可根据进出口水质、滤料的截污能力等因素考虑。
每昼夜反洗次数宜按1－2次设计；4) 过滤器（池）应设置反洗水泵、反洗水箱或连接可供反洗的水源。
反洗方式根据过滤器（池）型式决定，并根据需要选用空气擦洗。
2.2 设计参数2.2.1. 立式单流单层机械过滤器设计流速：8~10m/h计算公式：R=SQR[Q/(8*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.2. 立式单流双层机械过滤器设计流速：10~14m/hr ；实际工程常用8~12m/h 计算公式：R=SQR[Q/(12（一般选10）*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.3. 立式单流三层机械过滤器设计流速：20~40m/hr计算公式：R=SQR[Q/(25*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.4. 多介质过滤器设计流速：8~14m/hr ；实际工程常用8~12m/h计算公式：R=SQR[Q/(9*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.5. 活性炭过滤器设计流速：8~12m/hr （一般取10 m/hr ） 计算公式：R=SQR[Q/(10*](SQR 开平方；R 过滤器半径；Q 设备处理水量)2.2.6. 精密过滤器5μm 精密过滤器 小通量滤芯过滤水量1) 250mm 长滤芯（10”），每根滤芯可过吨水； 2) 500mm 长滤芯（20”），每根滤芯可过1吨水； 3)1000mm 长滤芯（40”），每根滤芯可过2吨水2.2.7.丝网过滤器与叠片过滤器均作为超滤的保安过滤器使用，过滤精度均为100μm。
反渗透超滤计算表
序号项目数值单位备注一、RO清洗水箱压力容器体积（6芯装）/单只0.1940944m3压力容器支数16支由RO计算软件计算得出压力容器总体积 3.1055102m3膜元件所占体积比30%压力容器内水的体积 2.1738572m3清洗水管道的直径150mm距离30m管道内贮存水体积0.529875m3清洗保安滤器直径400mm有效高度1m清洗保安滤器体积0.1256m3滤芯所占保安滤器体积比5%保安滤器内贮存水体积0.11932m3计算清洗水箱总体积 2.8230522m3乘以系数后水箱总体积 3.3876626m3系数按照1.2取值考虑到循环时清洗水箱内水的体积0.5m3实际清洗水箱体积为 3.8876626m3清洗水箱选型体积4m3二、清洗水泵的计算清洗水的流量8m3/h一段进水压力容器数量16支清洗泵流量128m3/h三、RO系统加药计算3.1非氧化杀菌剂浓度5mg/L非氧化杀菌剂量(每次） 1.95kg/h市售药剂浓度非氧化杀菌剂10%溶液消耗19.5L/h计量泵工作流量19.5L/h计量泵工作负荷50%计量泵计算容量39L/h计量箱容量计算(总体）0.039m3计量箱容量选择0.5m33.2还原剂浓度5mg/L还原剂量(每天）46.8kg/d或 1.95kg/h还原剂 10%溶液消耗19.5L/h或468L/d计量泵工作流量19.5L/h计量泵工作负荷50%计量泵计算容量39L/h计量箱容量计算 1.1232m3计量箱容量选择(总体）2m33.2加阻垢剂3mg/L阻垢剂剂量（单套）9.36kg/d或0.39kg/h阻垢剂 10%溶液消耗 3.9kg/h密度1.37阻垢剂 10%溶液消耗 2.8467153L/h或68.321168L/d计量泵工作流量 2.8467153L/h计量泵工作负荷50%计量泵计算容量 5.6934307L/h计量箱容量计算0.4919124m3计量箱容量选择(总体）0.5m3。
反渗透系统设计计算说明
的冷却塔排水，二级 73.3M3/H 的反渗透系统设计的膜数量 54 根，则系统的平均膜通量
为：
系统的平均膜通量=
出水量
单根膜面积 �膜数量
73300L / H = 37.16m2 �54 =36.53LMH（21.51GFD）(二级反渗透)
1.
Ft2 BW30-400FR 400
BW30-400 400
M2 37.16 37.16
≥99.5％ 不适用 适用 ≥99.5％ 不适用 适用
适用 适用
mm
1016 1016
2. 出水量
平均膜通量= 单根膜面积 �膜数量
注：（1）膜通量的单位（英制）GFD（公制）LMH，换算关系 1 GFD =1.698 LMH （2）各个膜厂家通用的平均膜通量导则
出水量 设计最少膜数量= 单根膜面积 �导则中规定的最大膜通 量
4. 一级反渗透进水为经过超滤处理的冷却塔排水，系统的平均膜通量应不大于 18GFD
（30. 6LMH） 二级反渗透进水为经过超滤、一级反渗透处理的冷却塔排水，系统的平均膜通量应
1
不大于 30GFD（50.9LMH） 一级反渗透系统出水量 83.3M3/H 选用膜面积为 400Ft2（37.16 ㎡）的反渗透膜 二级反渗透系统出水量 73.3M3/H 选用膜面积为 400Ft2（37.16 ㎡）的反渗透膜
下，选用膜面积为 400Ft2（37.16 ㎡）的反渗透膜，系统设计的膜数量不应少于 73.26 根；
而出水量 73.3M3/H 的二级反渗透系统，在水源为经过超滤、一级反渗透处理的冷却塔排
水，选用膜面积为 400Ft（2 37.16 ㎡）的反渗透膜，反渗透系统的设计膜数量不应少于 38.75
超滤+反渗透设备配置
型号：
DN-40
材质：
不锈钢
2-10
压力表
8只
规格：
1.0Mpa/3.0Mpa
材质：
油浸式。外壳不锈钢
2-11
流量计
GF 4只
规格：
材质：
品牌：
2-12
电导率显示仪
2只
规格：
CM-230
品牌：
KEDA
2-13
程序控制器
2只
规格：
RO--2003
品牌：
KEDA
2-14
控制阀门
2套
型号：
阀板材质：
304不锈钢
304不锈钢
过滤出水率：
18吨/小时
滤芯
20只
精度
5um
规格：
40英寸
材质：
PP棉
压力表：
4只
型号：
0-1MPa
备注：
注油式，压力表
连接管线
1套
型号
DN65/DN50
材质
UPVC
2-3、
一级高压泵
2台
型号：
CDL16-140
品牌：
南方泵
功率：
15KW
电压：
380V
流量：
18m3/h
扬程：
152m
材质：

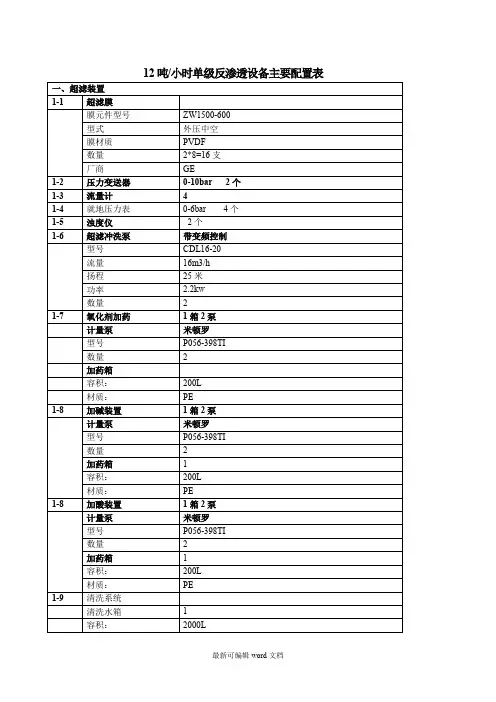

12吨/小时单级反渗透设备主要配置表
一、超滤装置
1-1
超滤膜
膜元件型号
ZW1500-600
型式
外压中空
膜材质
PVDF
数量
2*8=16支
厂商
GE
1-2
压力变送器
0-10bar 2个
1-3
流量计
超滤_反渗透计算表
超滤_反渗透计算表序号项目数值单位备注一、UF系统有效膜面积/支70.00m2设计膜通量40.00LMH按照产品手册取值总产水量(RO进水）2708.00m3/h错流过滤，由RO进水算出计算所需总膜面积67700.00m2计算所需膜元件支数967.14个选择超滤装置台数10.00台每台超滤装置所需膜面积6770.00m2每台超滤装置所需膜元件支数96.71个实际每台超滤装置装膜数量96.00个实际超滤膜元件总支数960.00个实际超滤膜元件总膜面积67200.00m2超滤装置实际膜通量40.30LMH二、超滤运行设计计算过滤时间28.50min气洗时间30.00s反洗1时间20.00s反洗2时间20.00s正洗时间20.00每天运行周期48.54次每天实际运行时间1383.37min连续制水能力/单套270.00m3/h故每小时UF实际制水能力（未计入反洗）281.05m3/h反洗通量20.00LMH反洗流量(每台装置） 1.50反洗水量为设计产水量的0.8-1.5倍，根据膜供应商提供手册反洗水量(次)0.19m3每24小时反洗水量9.10m3正洗水量（次） 1.50m3每24小时正洗水量72.81m3反洗水量平均到每个小时为0.38m3正洗水量平均到每个小时为 3.03m3UF实际制水能力284.47m3/h清洗周期30.00d三、清洗水箱计算单支膜元件充满水体积0.07m3依据膜元件的长度及直径每套膜元件充满水体积 6.83m3膜元件占体积比30.00%每套膜元件所需水体积 4.78m3清洗管道直径150.00mm距离40.00m管道内贮存水体积0.71m3清洗保安滤器直径350.00mm有效高度 1.00m清洗保安滤器体积0.10m3滤芯所占保安滤器体积比 5.00%保安滤器内贮存水体积0.09m3计算清洗水箱总体积 5.58m3乘以系数后水箱总体积 6.69m3考虑到循环时清洗水箱内水的体积0.50m3计算清洗水箱总体积7.19m3清洗水箱选型体积 4.00m3四、超滤清洗加药箱计算加NaCLO浓度50.00g/m3NaCLO量(每小时）20.25kg/h市售药剂浓度0.10NaCLO 10%溶液消耗202.50kg/hNaCLO 10%溶液体积184.09L/h10%NaCLO密度1.1每天加药时间0.13h每天需要NaCLO 10%溶液体积24.55L计量泵工作流量184.09L/h计量泵工作负荷50.00%计量泵计算容量368.18L/h计量箱容量计算(总体）0.44m3加药周期120.00h一般要求48-120小时以上计量箱容量选择0.50m3NaOH浓度 3.00mg/LNaOH量(每小时） 1.22kg/h（100%化学试剂）市售药剂浓度0.30NaOH30%溶液消耗 4.05kg/hNaOH30%溶液体积 2.96L30%NaOH密度1.37计量泵工作流量 2.96L/h计量泵工作负荷50.00%计量泵计算容量 5.91L/h计量箱容量选择0.50m3HCL浓度 3.00mg/LHCL量(每小时） 1.22kg/h（100%化学试剂）市售药剂浓度0.30HCL30%溶液消耗 4.05L/hHCL30%溶液体积 3.52L30%HCL密度1.149每天加药时间0.10h每天需要加HCL30%溶液体积0.35L计量泵工作流量 3.52L/h计量泵工作负荷50.00% 计量泵计算容量7.05L/h 计量箱容量选择0.50m3。
