聚氨酯暖气直埋保温管技术参数
聚氨酯保温管技术要求
聚氨酯保温管技术要求及施工规范技术要求1钢管(1 )钢管材料、尺寸公差及性能应符合CJ/T 322或GB/T或GB/T 8163标准规定.(2)钢管外径尺寸和最小壁厚应符合如下规定mm(3)发泡前钢管表面应加以清理，去除铁锈、轧钢鳞片、油脂、灰尘、漆、水分或其他沾染物。
2、保温层(聚氨酯硬质泡沫塑料)(1)保温层任意位置的泡沫密度不应小于60kg/m3(2)保温管保温层厚度应保证外护管在-50 C〜+50C温度范围内正常使用。
最小厚度不应小于50mm钢管两端头应留出150m〜250mm裸露的非保温区以备焊接。
(3)保温层泡沫径向压缩强度或径向相对形变为10%寸的压缩应力不应小于。
(4)在常压沸水中浸泡90min后，泡沫的吸水率不应大于10%(5)未进行老化的泡沫保温层50 E状态下导热系数入50不应大于(m/・K)。
(6)保温层泡沫径向压缩强度或径向相对形变为10%寸的压缩应力不应小于。
(7)保温管发泡前后，外护管任一位置同一截面的外径增大率不应大于2%(8)泡孔应均匀细密。
沿径向测量的泡孔平均尺寸不应大于0.5mm试验时泡沫的闭孔率不应小于88%(9)正常使用的保温管寿命，在120°C下连续工作至少30年，外护管不应有可见裂纹。
3、外护管(1)预制保温用外护管的公称外径和最小壁厚应如下(2)外护管密度不应小于940kg/m。
所添加的碳黑应满足下列要求：密度1500kg/m〜2000kg/m ;甲苯萃取量：w % (质量百分比)；平均颗粒尺寸：卩m^ym。
(3)可以使用不超过15%(质量百分比)的洁净的回用料，但回用料必须是制造商自己的产品产生的。
(4)外护管供应方应注明外护管的熔体流动速率值，以便于外护管焊接时参考。
当两个外护管焊接时，其熔体流动速率的差值不应大于0.5g/10min。
(5)外护管应为黑色，其内外表面目测不应有损失其性能的沟槽。
不允许有气泡、裂纹、凹陷、杂质、颜色不均等缺陷。
聚氨酯热力保温钢管技术参数和保温管的构成
聚氨酯热力保温钢管技术参数和保温管的构成一、聚氨酯热力保温钢管的概述聚氨酯热力保温钢管是一种新型的管道材料，它采用高强度钢管作为基材，内衬聚氨酯泡沫保温层，外覆高密度聚乙烯防护层。
该产品具有优异的保温性能、耐腐蚀性能和机械强度，广泛应用于城市供热、石油化工、暖通空调等领域。
二、聚氨酯热力保温钢管的技术参数1. 钢管材质：Q235B/Q345B/20#钢2. 管径范围：Ф25mm-Ф1420mm3. 壁厚范围：2.5mm-60mm4. 聚氨酯泡沫密度：60kg/m³-120kg/m³5. 聚氨酯泡沫导热系数：0.022W/(m·K)-0.039W/(m·K)6. 防护层厚度：1.8mm-3.5mm三、聚氨酯热力保温钢管的构成1. 钢管基材：聚氨酯热力保温钢管的钢管基材采用Q235B/Q345B/20#钢等优质钢材，经过冷拔、冷轧、热轧等多道工序加工而成，具有高强度、耐腐蚀等优点。
2. 聚氨酯泡沫保温层：聚氨酯泡沫保温层是聚氨酯热力保温钢管的核心部分，它采用聚氨酯预制泡沫材料，经过高速混合、发泡、喷涂等工艺制成。
该保温层具有导热系数低、吸水率低、耐老化性能好等特点。
3. 防护层：防护层是聚氨酯热力保温钢管的外覆层，它采用高密度聚乙烯材料制成，具有耐腐蚀性好、防水性好等特点。
防护层的厚度一般为1.8mm-3.5mm。
四、聚氨酯热力保温钢管的应用1. 城市供热：随着城市化进程的加速，城市供热系统越来越重要。
聚氨酯热力保温钢管具有优异的保温性能和耐腐蚀性能，可以有效减少热损失，提高供热效率。
2. 石油化工：石油化工行业对管道材料的要求非常高，聚氨酯热力保温钢管具有耐腐蚀、耐高温等特点，可以满足这一需求。
3. 暖通空调：暖通空调系统需要用到大量的管道材料，聚氨酯热力保温钢管具有优异的保温性能和机械强度，可以满足这一需求。
五、聚氨酯热力保温钢管的安装注意事项1. 安装前应检查钢管基材是否完好无损。
聚氨酯保温管技术要求
聚氨酯保温管技术要求及施工规范一、技术要求1、钢管（1）钢管材料、尺寸公差及性能应符合CJ/T 322或GB/T 或GB/T 8163标准规定.（2）钢管外径尺寸和最小壁厚应符合如下规定mm（3）发泡前钢管表面应加以清理，去除铁锈、轧钢鳞片、油脂、灰尘、漆、水分或其他沾染物。
2、保温层（聚氨酯硬质泡沫塑料）（1）保温层任意位置的泡沫密度不应小于60kg/m3（2）保温管保温层厚度应保证外护管在-50℃～+50℃温度范围内正常使用。
最小厚度不应小于50mm。
钢管两端头应留出150mm～250mm裸露的非保温区以备焊接。
（3）保温层泡沫径向压缩强度或径向相对形变为10%时的压缩应力不应小于。
（4）在常压沸水中浸泡90min后，泡沫的吸水率不应大于10%。
不应大于（m/·K）。
（5）未进行老化的泡沫保温层50℃状态下导热系数λ50（6）保温层泡沫径向压缩强度或径向相对形变为10%时的压缩应力不应小于。
（7）保温管发泡前后，外护管任一位置同一截面的外径增大率不应大于2%。
（8）泡孔应均匀细密。
沿径向测量的泡孔平均尺寸不应大于0.5mm，试验时泡沫的闭孔率不应小于88%。
（9）正常使用的保温管寿命，在120℃下连续工作至少30年，外护管不应有可见裂纹。
3、外护管（1）预制保温用外护管的公称外径和最小壁厚应如下。
1500kg/m3～2000kg/m3；甲苯萃取量：≤%（质量百分比）；平均颗粒尺寸：μm～μm。
(3)可以使用不超过15%（质量百分比）的洁净的回用料，但回用料必须是制造商自己的产品产生的。
(4)外护管供应方应注明外护管的熔体流动速率值，以便于外护管焊接时参考。
当两个外护管焊接时，其熔体流动速率的差值不应大于0.5g/10min。
(5)外护管应为黑色，其内外表面目测不应有损失其性能的沟槽。
不允许有气泡、裂纹、凹陷、杂质、颜色不均等缺陷。
管两端应切割平整，并与管的轴线垂直，角度误差应小于°。

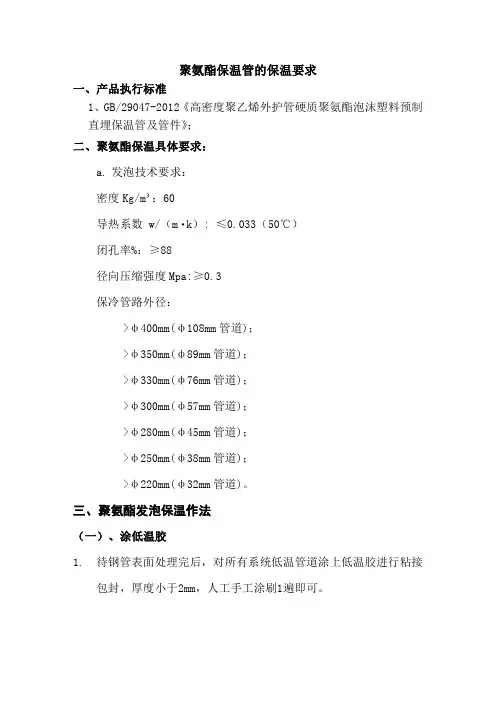

聚氨酯保温管的保温要求
聚氨酯保温管的保温要求一、产品执行标准1、GB/29047-2012《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》；二、聚氨酯保温具体要求：a.发泡技术要求：密度Kg/m³：60导热系数w/（m·k）:≤0.033（50℃）闭孔率%：≥88径向压缩强度Mpa:≥0.3保冷管路外径：>φ400mm(φ108mm管道)；>φ350mm(φ89mm管道)；>φ330mm(φ76mm管道)；>φ300mm(φ57mm管道)；>φ280mm(φ45mm管道)；>φ250mm(φ38mm管道)；>φ220mm(φ32mm管道)。
三、聚氨酯发泡保温作法（一）、涂低温胶1.待钢管表面处理完后，对所有系统低温管道涂上低温胶进行粘接包封，厚度小于2mm，人工手工涂刷1遍即可。
（二）、钢管表面预处理1．首先用洗涤剂清除钢管表面的油脂和污垢等附着物。
2．待钢管表面干燥后彻底清除钢管表面的灰尘。
2.对于空压机出口高温管采用石棉带进行绝热隔离后，再进行聚氨酯保温。
（三）、一次成型工艺1.按设计要求，在放好线后，将加工后的模板安装并固定好。
2.按照比例配制好聚氨酯后，对管道进行浇注。
3.30～40分钟后，将模板拆除，橡胶模板保证脱模后成型度、密实性良好。
4.待保温层充分静置24小时后，再在保温层表面包好0.6mm的铝皮。
（四）、注意事项1.由于聚氨酯硬泡保温层浇注法施工过程为隐蔽施工，其技术、质量、安全应遵循完善手段、强化验收的原则。
2.浇注法施工作业应满足下列规定：1）模板规格配套，板面平整；模板易于安装、可拆模板易于拆卸；可拆模板与浇注聚氨酯硬泡不粘连。
2）应保证模板安装后稳定、牢靠；3）现场浇注聚氨酯硬泡时，环境气温宜为15℃～25℃，高温暴晒下严禁作业。
4）浇注作业时，风力不宜大于4级，作业高度大于15m时风力不宜大于3级；相对湿度应小于80%；雨天不得施工。
聚氨酯保温管要点
聚氨酯保温管，就是用硬质聚氨酯泡沫塑料做绝热材料的保温管道，硬质聚氨酯泡沫塑料不用多说了，其基本结构由内部介质管道、中间硬质聚氨酯泡沫塑料保温层、外防护层组成的。
2.分类其分类方式很复杂，一般按照人们的习惯有一下几种方式2.1.按照敷设方式可以分为：直埋聚氨酯保温管、架空聚氨酯保温管；2.2.按照其输送介质的温度可以分为：常温聚氨酯保温管、高温聚氨酯保温管、深冷聚氨酯保温管；2.3.按照外护层的不同可以分为：玻璃钢外护层聚氨酯保温管、高密度聚乙烯外护层聚氨酯保温管、钢外护层聚氨酯保温管及其他外护层保温管；2.4.按照输送介质的不同有很多种：如供水用的聚氨酯预制保温管、耐高温聚氨酯保温管，输送蒸汽用的蒸汽直埋聚氨酯复合预制保温管，石油上用的埋地硬质聚氨酯泡沫塑料防腐保温管等等。
还有很多叫法如聚氨酯地埋管，聚氨酯预制管，聚氨酯直埋预制管，聚氨酯夹克管,聚氨酯发泡保温管等等这里就不多介绍了3.几种常用的聚氨酯保温管3.1集中供热供回水用的聚氨酯保温管其结构一般由高密度聚乙烯外护层或玻璃钢外护层、硬质聚氨酯泡沫塑料保温层、内部钢管组成的。
按照实际要求还有报警线，支架等其他结构，还可能需要其他保温材料复合层等等3.1.1高密度聚乙烯外护层聚氨酯硬质泡沫塑料预制保温管a.参考标准：1、欧洲EN253；2、建设部颁布CJ/T114-2000；3、中国石油天然气总公司颁布标准SY/T0415-1996；4、CJT_155-2001预制直埋保温管件等b.制作流程：外护层为HDPE高密度聚乙烯外护管分为“两步法”和“一步法”制作工艺，聚氨酯硬质泡沫保温层与外部保温用高密度聚乙烯外护层(夹克层)一次成型的制作工艺，我们称这为“一步法”，先生产出高密度聚乙烯外护层，然后在聚乙烯外护层与钢管之间的空隙再浇注聚氨酯硬质泡沫塑料保温层的制作工艺就是我们常说的“两步法”“一步法”制作流程：钢管除锈----钢管防腐----聚氨酯发泡----成形----成品检测----入库工艺特点： 1、用料广泛，可以由环氧粉末及各种涂料对钢管道防腐。
聚氨酯直埋保温管产品参数
聚氨酯直埋保温管产品参数及安装验收内工作管冷热水直埋保温管得内工作管可以使用：无缝负管、不锈钢钢管、镀锌钢管、PＰR钢管、玻璃钢管、衬塑钢管。
工艺流程生产工艺流程图配置——》钢管表面除锈处进—-》支架安装——》安装外套管——》封头——》模具安装——》传送发泡工作台—-》开注入孔、排气孔——》发泡注入A、B胶——》折除封头-—》管端处理——》产品自检——》出厂标志及合格证-—》合格产品出厂规格型号注:1、直埋管道根据介质得温度、压力参数不周，保温层厚度及外套管得尺寸都会有所变化。
2、本公司同时提供与直埋管规格相应得弯头、三通、变径管、疏水装置等管件与固定支座。
３、亦可承接用户特殊要求订货性能参数1钢管--输送热水或蒸汽得内工作管或者用作钢外套管注:钢管表面锈蚀除锈等级应达到Sa2、5级管材得堆放与保管2、管材应放１、管材存放场地应平整、无杂物、无积水，并有足够得承载能力。
ﻫ在距热源2ｍ以外处,并有消防设施。
3、堆放管材必须垫管枕管枕宽度应大于150mｍ高度应大于100ｍｍ，存放时,同种类管子应放在一起．12ｍ长管要从地面开始逐层放整块。
短时间堆放，每层也可不放整块，但高度不得大于1.5m。
ﻫ4、管材在存放期间.钢管两头应加封堵，露天存放时。
应用毡布覆盖，禁止太阳曝晒,雨淋。
管材得堆放与保管ﻫ正确得搬运方式ﻫ错误得搬运方式1、管材吊装时,应用宽度大于5０ｍm得吊带吊装。
ﻫ２、在装卸时，应做到稳起轻放，防止磕碰。
ﻫ３、在卸车时,汽车装运，宜采用垂直起吊方式,集装箱装运,可采用叉车、装卸机配合作业。
ﻫ4、管材堆放,吊装严禁使用铁器撬动或钢丝绳直接捆绑外套管。
聚氨酯直埋保温管安装沟槽开挖与回填应按《给水管道工程施工技术操作规程》及设计要求进行。
ﻫ直埋管道得地沟尺寸应符合下图所示要求:ﻫ1、当地沟底部上层得承载力≤ 60KＰa时,地沟底部应加垫素混凝土层。
2、Ｃ15 素混凝土层底部土层应先夯实后,再浇混凝土,混凝土层表面应光滑平整。
聚氨脂预制直埋保温管CJT114-2000
高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管标准名称高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管标准类型中华人民共和国城镇建设行业标准标准号 CJ/T 114-2000标准发布单位中华人民共和国建设部2000-04-12批准实施日期 2000-10-01实施标准正文1 范围本标准规定了由高密度聚乙烯外护管、聚氨基甲酸酯（以下简称聚氨酯）硬质泡沫塑料保温层及钢管组成的预制直埋保温管（以下简称保温管）的结构、技术要求、试验方法和检验规则等。
本标准适用于输送介质温度（连续工作温度）不高于120℃，偶然峰值温度不高于140℃，工作压力不大于2.5MPa保温管的制造与验收。
工作在不同温度下氨酯硬质泡沫塑料最短预期寿命的计算见附录B（提示的附录）。
2 引用标准下列标准所包含的条文，通过在本标准中引用构成为本标准的条文，本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1033-1986 塑料密度和相对密度试验方法GB/T 2828-1987 逐批检查计数抽样程序及抽样有（适用于连续批的检查）GB/T 3682-1983 热塑性塑料熔体流动速率试验方法GB/T 4217-1984 热塑性塑料管材的公称外径和公称压力（公制系列）GB/T 6342-1996 泡沫塑料与橡胶线性尺寸的测定GB/T 6343-1995 泡沫塑料和橡胶表观（体积）密度的测定GB/T 6671.2-1986 聚乙烯（PE）管材纵向回缩率的测定GB/T 8163-1987 输送流体用无缝钢管GB/T 8804.2-1988 热塑性塑料管提伸性能试验方法聚乙烯管材GB/T 8806-1988 塑料管材尺寸测量方法GB/T 8813-1988 硬质泡沫塑料压缩试验方法GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T 9711.1-1997 石油天然气工输送钢管交货技术条件第1部分：A级钢管GB/T 10297-1988 非金属固体材料导热系数的测定热线法GB/T 10799-1989 硬质泡沫塑料开孔与闭孔体积百分率试验方法GB/T 12811-1991 硬质泡沫塑料平均泡孔尺寸试验方法GB/T 13018-1991 聚乙烯（PE）管材外径和壁厚极限偏差GB/T 13021-1991 聚乙烯管材和管件碳黑含量的测定热失重法GB/T 14152-1993 热塑性塑料管材耐外冲击性能试验方法真实冲击率法CJ/T 3022-1993 城市供热用螺旋缝埋弧焊钢管3 产品结构3.1 保温管的结构见图1（略）。
聚氨酯保温管技术要求(DN900)
（1）保温层任意位置的泡沫密度不应小于60kg/m3
（2）保温管保温层厚度应保证外护管在-50℃～+50℃温度范围内正常使用。最小厚度不应小于50mm。钢管两端头应留出150mm～250mm裸露的非保温区以备焊接。
（3）保温层泡沫径向压缩强度或径向相对形变为10%时的压缩应力不应小于0.3MPa。
(5)外护管应为黑色，其内外表面目测不应有损失其性能的沟槽。不允许有气泡、裂纹、凹陷、杂质、颜色不均等缺陷。管两端应切割平整，并与管的轴线垂直，角度误差应小于2.5°。
(6)外护管任意位置的拉伸屈服强度不应小于19MPa、断裂伸长率不应小于350%。
(7)外护管任意管段的纵向回缩率不应大于3%。纵向回缩率试验结束时管材表面不应出现裂纹、空洞、气泡等缺陷。
2、管沟开挖及回填
(1)沟槽的土方开挖宽度，应根据管道外壳至槽底边的距离确定。管周围填砂时该距离不应小于100mm；填砂时，回填高度应符合设计要求；填土时，筛土颗粒不应大于20mm，回填范围为保温管顶以上150mm以下的部位。
3、管道焊接
（1）焊件组对前及焊接前，应将坡口及内外侧表面不小于20mm范围内的杂质、污物、毛刺和镀锌层等清理干净，并不得有裂缝、杂质等缺陷。
（4）在常压沸水中浸泡90min后，泡沫的吸水率不应大于10%。
（5）未进行老化的泡沫保温层50℃状态下导热系数λ50不应大于0.033W/（m/·K）。
（6）保温层泡沫径向压缩强度或径向相对形变为10%时的压缩应力不应小于0.3MPa。
（7）保温管发泡前后，外护管任一位置同一截面的外径增大率不应大于2%。
（5）外管检查满足要求。
（4）直埋保温管接头的保温和密封应符合下列规定：接头施工采的工艺，应有合格的形式检验报告；接头的保温和密封应在接头焊口检验合格后进行；接头处钢管表面应干净、干燥；当周围环境温度低于接头原料的工艺使用温度时，应采取有效措施，保证接头质量；接头外观不应出现熔胶溢出、过烧、鼓包、翘边、褶皱或层间脱离等现象；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚氨酯暖气直埋保温管技术参数
聚氨酯暖气直埋保温管技术参数
预制直埋保温管的优势：第一，采用性能优良的保温材料，保温绝热性能好，导热系数小，吸水率低，热损耗小，节约能源。
第二，采用双管制供热管道系统，根据有关部门统计测算，此举可降低工程造价的百分之十乃至更多。
第三，耐酸耐碱的性能，防腐绝缘性好，延长使用寿命。
第四，采用地埋式敷设方式，占地小，施工简便快捷，利于环境保护。
第五，均设渗漏报警线，安全系统健全。
我们使用预制直埋保温管作为管道保温材料施工到浇筑上时，这个地方稍有不慎就会出现错误，预制直埋保温管的内部结构是外保温管与聚氨酯保温层再加上内保温管，根据不同施工环境，所选择的型号和大小管道也不同，注入方式也有不同，在浇筑浆料之前，内关和外套管要使用适当的模具，才能保持非常好的同心度。
一般浇筑可以按照以下的方式进行浇筑：长度较小的保温层可直立浇注。
长度较大的保温层可用倾斜方式浇注。
根据配方和施工要求，可由上部一侧或由下部注入。
对于大直径、大长度的套管式管的保温层施工，由于受到物料配方、生产场所条件等因素的影响，通常采用卧式直接灌注法制备。
预制直埋保温管浇筑加工，针对具体施工场所用途与结构进行处理。
对于有内管和外套管的保温层实施，聚氨酯发泡保温管通常是在两管之间直接灌注发泡浆料，一次成型发泡。
这样保温层与管道层连接密封效果好它自身热量的损耗是非常低的，这样在使用的过程中，就可以很好的节约我们的能源。
而且这种的使用年限是非常久的，我们一旦正确的进行了安装，这个管道整个的使用年限可以达到五十年，可以说是非常不错的。
