电力电缆故障探测方法
电力电缆故障的检测方法
电力电缆故障的检测方法电缆故障的主要种类是并联故障和串联故障。
串联故障指的是电缆当中的多个或者是一个导体存在断开情况，通常的时候，串联当中断开一个导体之前，较难发现串联的故障，只有真正出现短路情况的时候才容易发现串联故障。
并联故障是因为电缆长期超负荷运行而导致外绝缘的老化现象，进而在局部发生放电情况，导致并联故障。
而结合电缆故障被击穿的长度差异和电阻不同，能够划分电缆故障为高阻故障、低阻故障、开路故障。
1.电桥法电桥法是一种传统的电缆故障检测方法，其可以实现非常理想的效果。
这种检测方法十分便捷，有着非常高的检测精度，属于一种经常应用的电缆故障检测方法。
可是，也存在一些缺陷，因为电桥电压差和检流计不够灵敏，所以仅仅适宜对电阻较低的电缆故障开展检测。
而对于电阻较高的设备和断路故障的电缆问题难以借助这样的方法来检测。
2.高压电桥法在电缆检测当中，高压电桥法属于一种经常应用的故障检测方法。
其检测原理是，对于高压电桥当中恒流电源刺穿造成的电缆故障的地方，从一定程度上确保流动比较大的电桥电流，进而在电桥整体线路的两边形成一定的电位差，在协调电桥平衡的根底上统计故障地方的差距。
对于应用高压恒流电源而言，可以有效拓展电桥高阻检测的区域，相对来讲，其可以对结果开展尤为便捷和准确检测。
并且，对于电桥法的研究理论来讲，即电缆中心线路电阻与整体线路根据比率开展分配的特点可以促进电桥检测体系的形成。
3.冲击高压闪络法在对电缆故障开展检测的一些方法当中，施工人员应用十分广泛的一种方法是冲击高压闪络法。
这种方法的检测原理是在故障电缆的开端地方施加冲击高压，从而对发生故障的地方开展十分迅速的击穿，以及记录下故障地方一刹那电压突跳的数据信息。
在仔细研究电缆故障地方与电缆始末数据信息消耗时间的根底上对时间距离开展测试，从而得到故障的地方，以及执行解决对策。
4,低压脉冲反射法在电缆故障检测中应用低压脉冲发射的方法应当在损坏的线路当中注入低压脉冲。
电缆相间故障检测方法
电缆相间故障检测方法1、基本方法（1）电桥法。
电桥法应用历史较长，不过在新技术不断出现的今天，电桥法依然有它的优势。
这样的方法在检测电力电缆单相接地、相间短路等问题上运用起来比较方便，而且误差也小。
传统上是通过计算桥壁平衡调节所得数据和电缆总长度之间的距离测点来寻找故障。
但电桥法的不足就是要准确知道电缆的长度等一些原始资料，电缆的相要有良好的绝缘性。
而现实中的电缆故障基本上是高阻和闪络故障，用该方法测量的时间比较长。
（2）低压脉冲反射法。
在电力电缆故障检测中，所谓低压脉冲反射法就是将高频率的低压脉冲发射到电缆中，脉冲在传播遇到故障点或者不匹配点就会反射电磁波，测量仪器会接收到反射脉冲。
（3）直流闪络法与高压闪络法。
直流闪络法是用来查询闪络故障中的故障点。
将直流电压施加在电力电缆故障点中，并将其立刻击穿，此时故障点会出现闪络，测量点和故障点之间的距离通过测量波来获取。
如果闪络故障在高电压下被立刻击穿，可以使用此方法。
直流闪络法的测量波波形比较简单，而且易于理解，有着高精度的读数。
要是电缆故障点的电阻不高，这种方法就不适用了。
因为这样会让直流泄漏较大的电流量，造成电缆线的电压变小。
此时就应该运用高压闪络法（冲闪法）。
可以利用这种方法判断故障点有没有击放电，但是不能说明产生了间隙放电就是故障点被击穿了。
2、精确确定点测量法上述测量故障点的方法适用于大范围的故障点，而不适用于施工处理。
电缆路径和深埋查找可以运用精确查找的方式找出确切的故障点位置。
而在这种情况下使用的方法就是声测法和声磁同步法。
（1）声测法。
运用灵敏度高的声电转换器放大故障点电放时产生的声音，使其转换成声音信号与电流信号，然后利用耳机和仪表等工具确定电缆线路上的故障点。
不过这种方法的缺点就是急速测量结果有着较大的随意性，误差也大。
如果电缆埋在地下太深就很难测量，优点就是对设备的要求不高。
（2）声磁同步法。
众所周知，电磁场信号的传播速度接近光速，但是声音的传播速度却相对较慢。
电缆故障查找方法
电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。
因此，及时准确地查找电缆故障并进行修复至关重要。
下面将介绍几种常用的电缆故障查找方法。
首先，最常用的方法是使用绝缘电阻测试仪进行测试。
在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。
如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。
通过这种方法可以快速定位故障位置，有针对性地进行修复。
其次，可以利用局放检测仪进行故障查找。
局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。
在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。
通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。
另外，还可以借助红外热像仪进行故障查找。
红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。
在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。
通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。
最后，还可以利用无损检测技术进行故障查找。
无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。
这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。
通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。
综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。
在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。

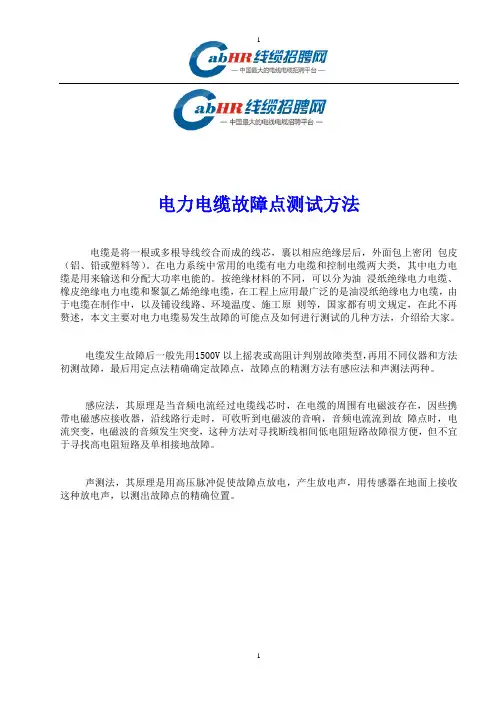

电力电缆故障点测试方法
1
电力电缆故障点测试方法
电缆是将一根或多根导线绞合而成的线芯，裹以相应绝缘层后，外面包上密闭包皮（铝、铅或塑料等）。
在电力系统中常用的电缆有电力电缆和控制电缆两大类，其中电力电缆是用来输送和分配大功率电能的。
按绝缘材料的不同，可以分为油浸纸绝缘电力电缆、橡皮绝缘电力电缆和聚氯乙烯绝缘电缆，在工程上应用最广泛的是油浸纸绝缘电力电缆，由于电缆在制作中，以及铺设线路、环境温度、施工原则等，国家都有明文规定，在此不再赘述，本文主要对电力电缆易发生故障的可能点及如何进行测试的几种方法，介绍给大家。
电缆发生故障后一般先用1500V以上摇表或高阻计判别故障类型，再用不同仪器和方法初测故障，最后用定点法精确确定故障点，故障点的精测方法有感应法和声测法两种。
感应法，其原理是当音频电流经过电缆线芯时，在电缆的周围有电磁波存在，因些携带电磁感应接收器，沿线路行走时，可收听到电磁波的音响，音频电流流到故障点时，电流突变，电磁波的音频发生突变，这种方法对寻找断线相间低电阻短路故障很方便，但不宜于寻找高电阻短路及单相接地故障。
声测法，其原理是用高压脉冲促使故障点放电，产生放电声，用传感器在地面上接收这种放电声，以测出故障点的精确位置。
1。

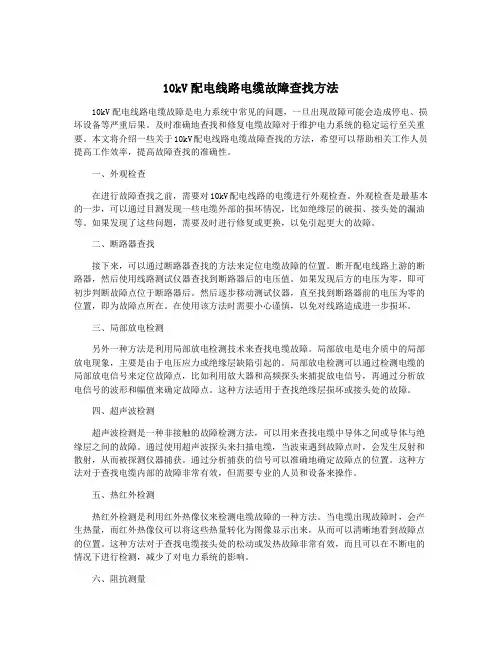

10kV配电线路电缆故障查找方法
10kV配电线路电缆故障查找方法10kV配电线路电缆故障是电力系统中常见的问题，一旦出现故障可能会造成停电、损坏设备等严重后果。
及时准确地查找和修复电缆故障对于维护电力系统的稳定运行至关重要。
本文将介绍一些关于10kV配电线路电缆故障查找的方法，希望可以帮助相关工作人员提高工作效率，提高故障查找的准确性。
一、外观检查在进行故障查找之前，需要对10kV配电线路的电缆进行外观检查。
外观检查是最基本的一步，可以通过目测发现一些电缆外部的损坏情况，比如绝缘层的破损、接头处的漏油等。
如果发现了这些问题，需要及时进行修复或更换，以免引起更大的故障。
二、断路器查找接下来，可以通过断路器查找的方法来定位电缆故障的位置。
断开配电线路上游的断路器，然后使用线路测试仪器查找到断路器后的电压值。
如果发现后方的电压为零，即可初步判断故障点位于断路器后。
然后逐步移动测试仪器，直至找到断路器前的电压为零的位置，即为故障点所在。
在使用该方法时需要小心谨慎，以免对线路造成进一步损坏。
三、局部放电检测另外一种方法是利用局部放电检测技术来查找电缆故障。
局部放电是电介质中的局部放电现象，主要是由于电压应力或绝缘层缺陷引起的。
局部放电检测可以通过检测电缆的局部放电信号来定位故障点，比如利用放大器和高频探头来捕捉放电信号，再通过分析放电信号的波形和幅值来确定故障点。
这种方法适用于查找绝缘层损坏或接头处的故障。
四、超声波检测超声波检测是一种非接触的故障检测方法，可以用来查找电缆中导体之间或导体与绝缘层之间的故障。
通过使用超声波探头来扫描电缆，当波束遇到故障点时，会发生反射和散射，从而被探测仪器捕获。
通过分析捕获的信号可以准确地确定故障点的位置。
这种方法对于查找电缆内部的故障非常有效，但需要专业的人员和设备来操作。
五、热红外检测热红外检测是利用红外热像仪来检测电缆故障的一种方法。
当电缆出现故障时，会产生热量，而红外热像仪可以将这些热量转化为图像显示出来，从而可以清晰地看到故障点的位置。
电力电缆的故障分析及检测方法
电力电缆的故障分析及检测方法
电力电缆是输送电能的重要组成部分，若出现故障则会导致供电中断、损失等问题，因此对电力电缆的故障分析及检测十分必要。
下面介绍电力电缆故障的分类及常用的检测方法。
一、故障分类
1.绝缘故障：电缆的绝缘材料损坏或老化，导致电力泄漏、短路等问题。
2.导体故障：电缆中导体损坏、接触不良、电阻过大等问题。
3.接头故障：电缆接头制作不良、防水措施不够、温升过高等问题。
二、常用检测方法
1.局部放电检测：通过检测电缆运行过程中的局部放电信号，判断电缆的绝缘状态，以便及早判断绝缘缺陷的出现。
2.介质损耗测试：通过测试电缆内介质的损耗，判断电缆绝缘状态的好坏。
3.电容测试：通过量取电缆母线、引出线之间的电容值，推算电缆电容率，以判断电缆绝缘状态。
4.高压测试：通过施加高电压测试电缆的绝缘强度，以便检测电缆的耐压性能。
5.电缆局部放电测量：通过检测电缆中存在的局部放电，判断导体两相之间或绝缘层内存在的故障。
6.时域反射法：通过测试电缆上电磁波信号的传输速度，以检测电缆上的绝缘故障的位置。
7.绝缘电阻测量：通过测试电缆的绝缘电阻变化情况，判断电缆的绝缘状况。
总的来说，电力电缆的故障分析及检测需要多种技术手段的综合运用，只有掌握了各种故障的原因和检测方法，才能及时发现问题，保障供电的连续性和稳定性。
10kv电力电缆故障测寻的详细步骤
10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。
可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。
二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。
该方法简单可靠，但精度较低。
2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。
该方法精度较高，但需要较高的测试设备和经验。
三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。
常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。
该方法简单易行，但需要经验丰富的操作人员。
2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。
该方法精度较高，但需要特殊的测试设备。
四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。
常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。
2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。
3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。
五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。
测试内容包括绝缘电阻、导体电阻、耐压试验等。
验收合格后，方可投入使用。
电力电缆检测及方法
电力电缆检测及方法概述电力电缆是电力传输和分配的重要组成部分。
为了确保电力系统的安全和可靠运行，对电力电缆进行定期的检测是非常重要的。
本文档旨在介绍电力电缆检测的常见方法和步骤。
电力电缆检测方法1. 直流电阻测量直流电阻测量是一种常见的电力电缆检测方法。
通过测量电缆导体的电阻值，可以判断电缆的导体是否完好，并且可以检测是否存在接触不良或电缆绝缘破损等问题。
2. 介电强度测试介电强度测试是对电力电缆绝缘能力的评估。
通过施加高电压并观察电缆是否能够承受该电压而不发生击穿，可以判断电缆绝缘是否良好。
这种测试可以帮助检测电缆绝缘老化、破损或绝缘材料不合格等问题。
3. 局部放电检测局部放电检测可以用于发现电缆终端或接头存在的潜在故障。
通过检测终端或接头周围的局部放电信号，可以判断是否存在电缆绝缘故障或接头材料不良等问题。
4. 热红外检测热红外检测利用红外热像仪来检测电缆故障。
通过检测电缆表面的温度变化，可以找出导体接触不良、绝缘老化或电缆过载等问题。
这种非接触式检测方法可以快速定位电缆故障点，并有效地指导维修工作。
5. 测距技术测距技术可以用于检测电缆损坏和故障的位置。
通过发送电脉冲到电缆上，并根据信号的反射时间计算出电缆上的损坏位置。
这种方法可以帮助快速定位电缆老化、断线或其他物理损坏问题。
结论定期的电力电缆检测是确保电力系统安全运行的关键步骤。
通过采用直流电阻测量、介电强度测试、局部放电检测、热红外检测和测距技术等方法，可以及时发现电力电缆的潜在故障，并采取相应的维修措施，以确保电力系统的可靠性和稳定性。
